Medición del caudal de Agua de riego (Aforo)

Presentación del tema: "Medición del caudal de Agua de riego (Aforo)"— Transcripción de la presentación:

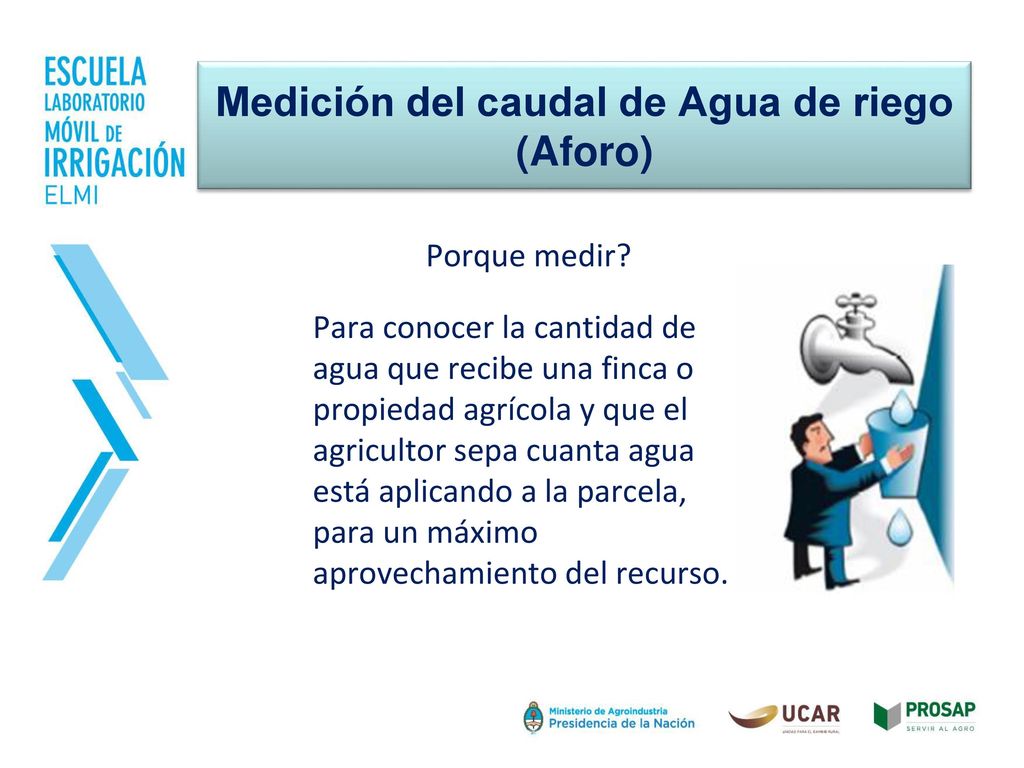

1 Medición del caudal de Agua de riego (Aforo)
Porque medir? Para conocer la cantidad de agua que recibe una finca o propiedad agrícola y que el agricultor sepa cuanta agua está aplicando a la parcela, para un máximo aprovechamiento del recurso.

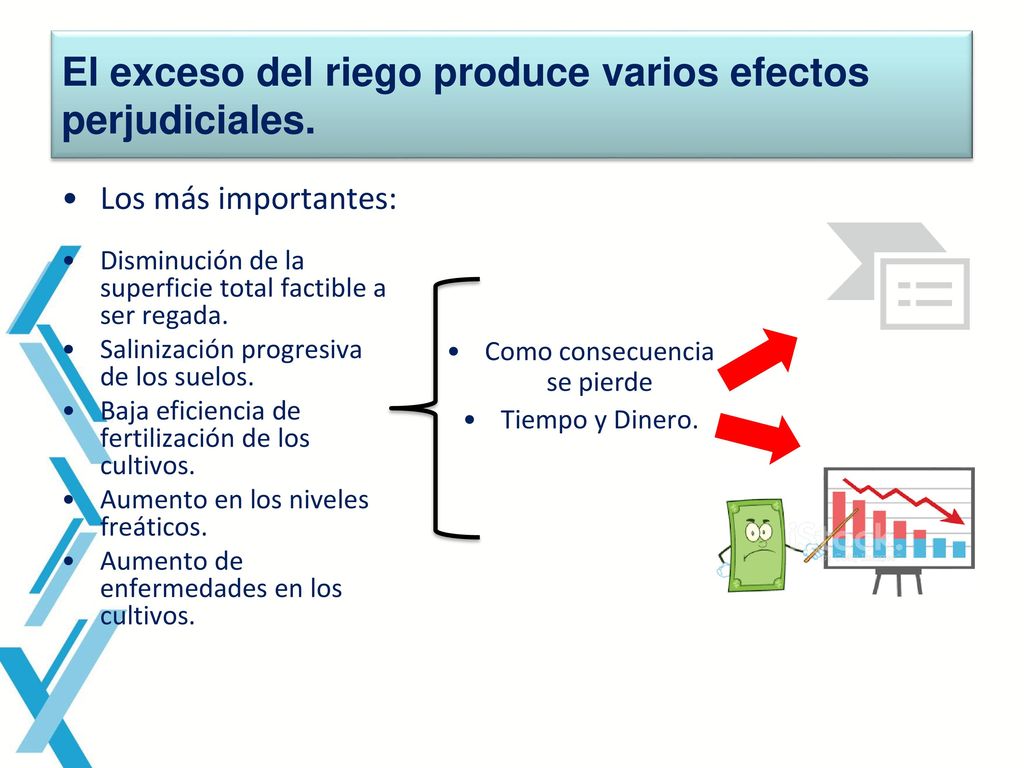

2 El exceso del riego produce varios efectos perjudiciales.
Los más importantes: Disminución de la superficie total factible a ser regada. Salinización progresiva de los suelos. Baja eficiencia de fertilización de los cultivos. Aumento en los niveles freáticos. Aumento de enfermedades en los cultivos. Como consecuencia se pierde Tiempo y Dinero.

3 Equivalencia 1000 l/s = 1m³/s
QUE ES EL CAUDAL (Q)? Cantidad de Agua (Litros) que pasa por punto o sección de un canal o acequia de riego durante un tiempo determinado (segundos). Se expresa o mide en: Metros cúbicos/segundos.(m³/seg.) Equivalencia 1000 l/s = 1m³/s litros/segundos.(l/seg.) Así por ejemplo un caudal de 10 (l/s), significa que pasan 10 litros de agua por un punto o “sección” del canal durante 1 segundo.

4 Como se calcula el caudal de forma práctica?
Existen diferentes métodos para medir caudales de riego en finca. MÉTODOS DIRECTOS MÉTODOS INDIRECTOS FLOTADOR VOLUMÉTRICO AFORO POR COMPUERTA VERTEDEROS Y AFORADORES MOLINETE En esta oportunidad se desarrollarán tres de ellos. AFORO VOLUMÉTRICO AFORO CON FLOTADOR AFORO CON COMPUERTA

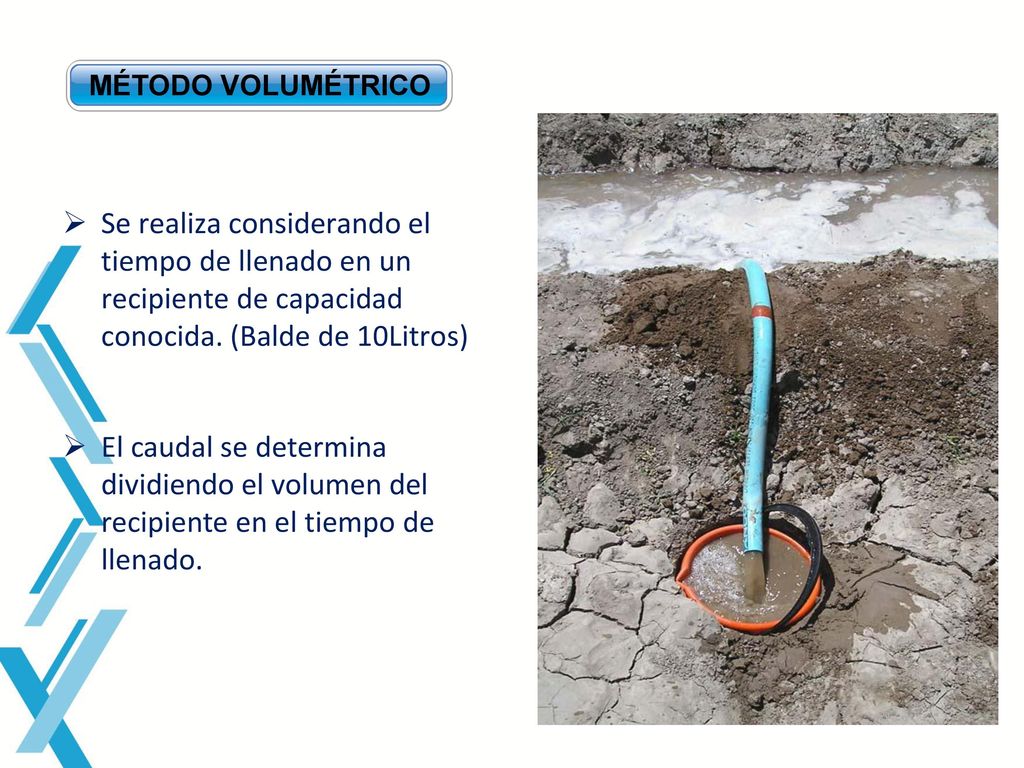

5 MÉTODO VOLUMÉTRICO Se realiza considerando el tiempo de llenado en un recipiente de capacidad conocida. (Balde de 10Litros) El caudal se determina dividiendo el volumen del recipiente en el tiempo de llenado.

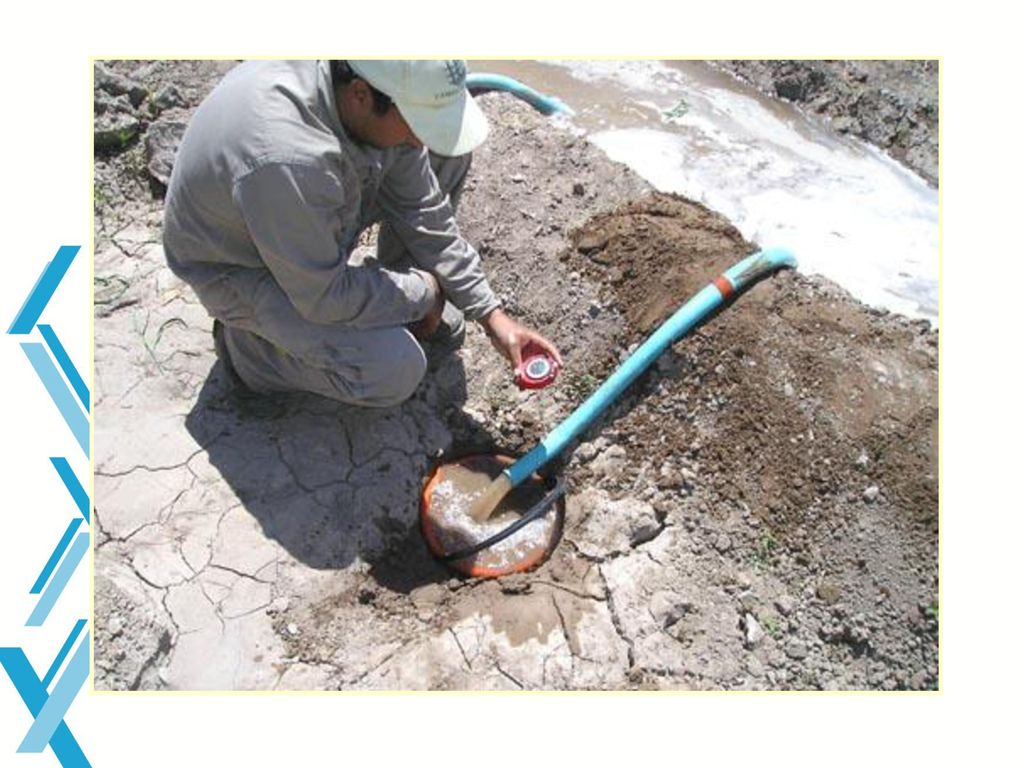

6

7 MÉTODO VOLUMÉTRICO

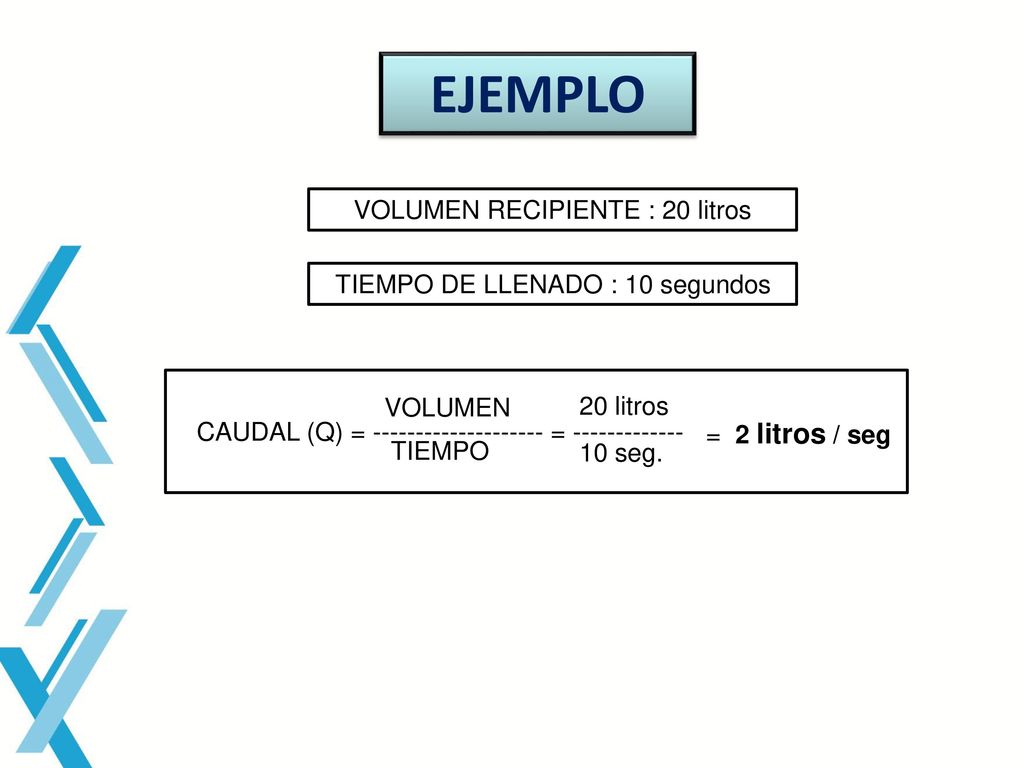

8 EJEMPLO VOLUMEN RECIPIENTE : 20 litros TIEMPO DE LLENADO : 10 segundos
CAUDAL (Q) = = = 2 litros / seg TIEMPO 10 seg.

9 (Sección mojada y velocidad media)

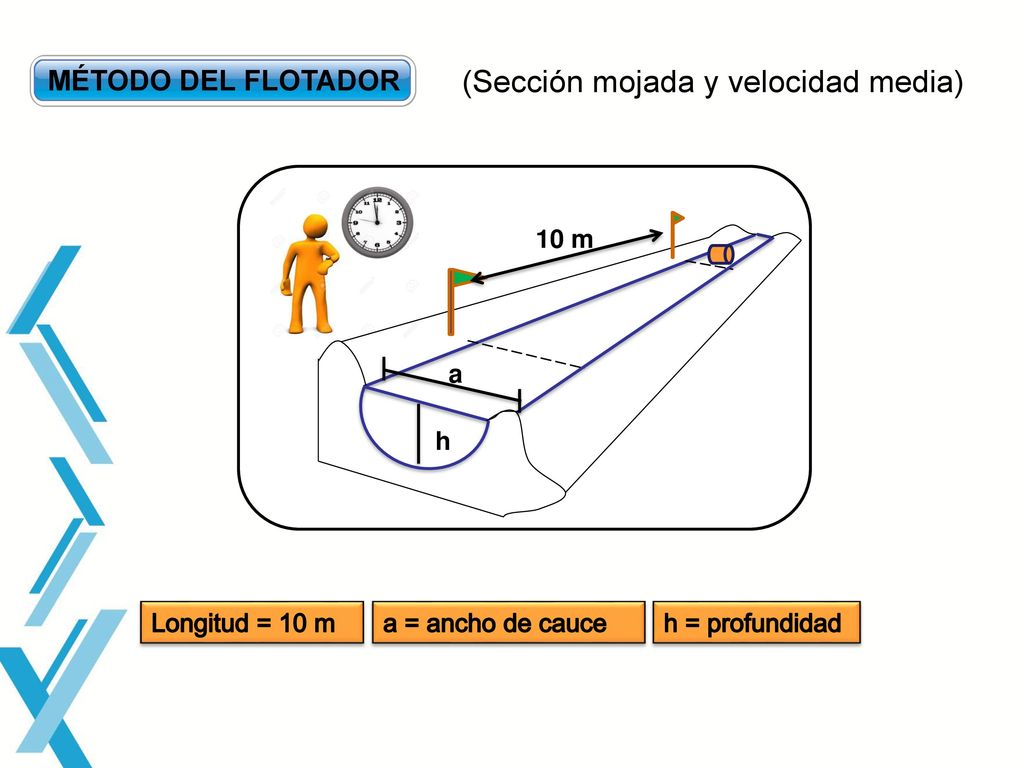

MÉTODO DEL FLOTADOR (Sección mojada y velocidad media) 10 m a h Longitud = 10 m a = ancho de cauce h = profundidad

10 VELOCIDAD Longitud = 10 m Tiempo = 16seg T1 = 15seg T2 = 17seg
Se lo multiplica por un valor que depende de las características de la pared del cauce. Longitud (m) 10 m Velocidad = = 0,625 m/s Tiempo (seg) 16seg Lisa = 0,80 Rugosas = 0,75 Irregulares = 0,70 Vel.media = (corregida) 0,625m/s X 0,80= 0,50m/s

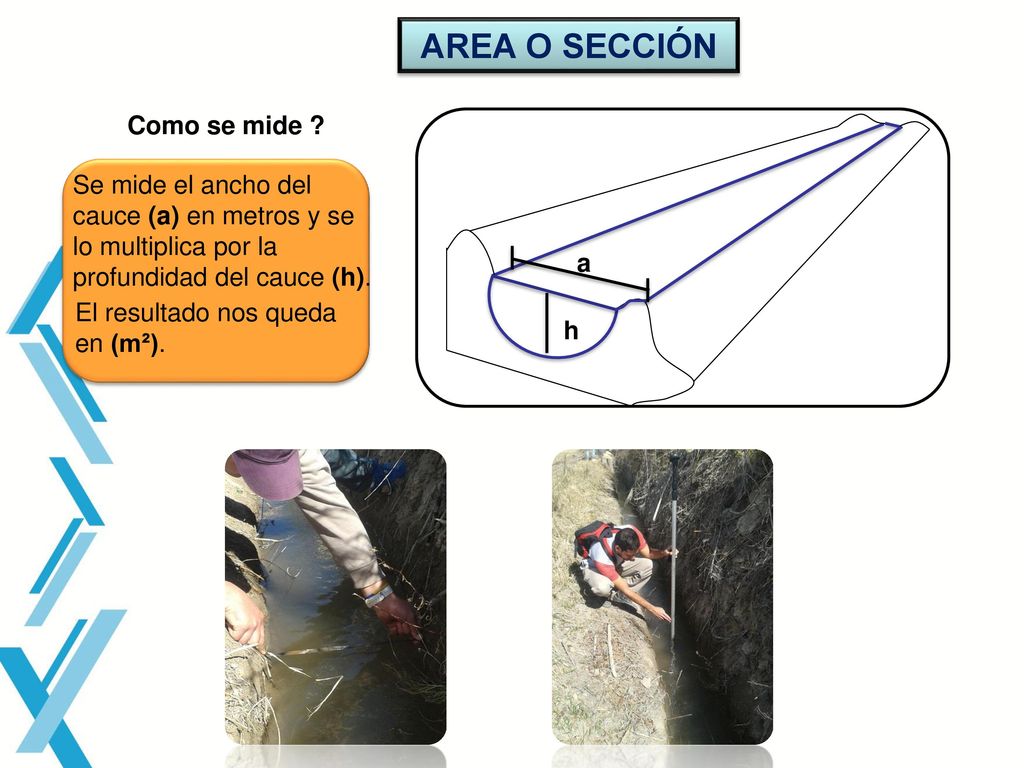

11 AREA O SECCIÓN Como se mide ?
Se mide el ancho del cauce (a) en metros y se lo multiplica por la profundidad del cauce (h). a El resultado nos queda en (m²). h

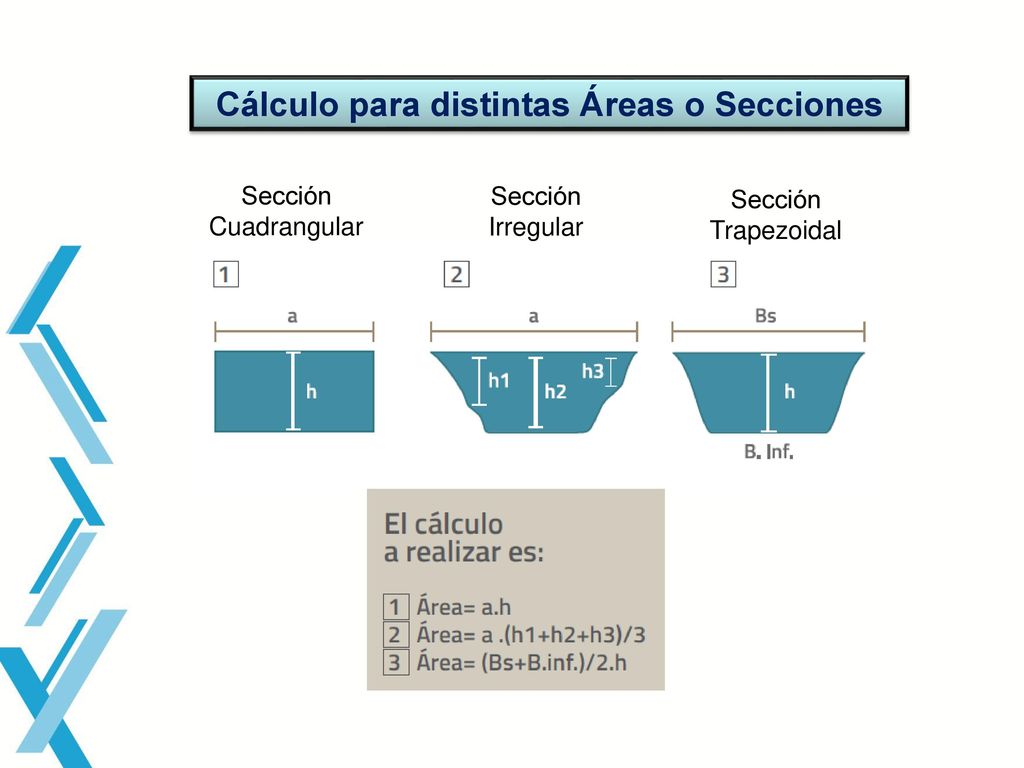

12 Cálculo para distintas Áreas o Secciones
Sección Cuadrangular Sección Irregular Sección Trapezoidal

13 Luego se aplica la fórmula de Caudal:

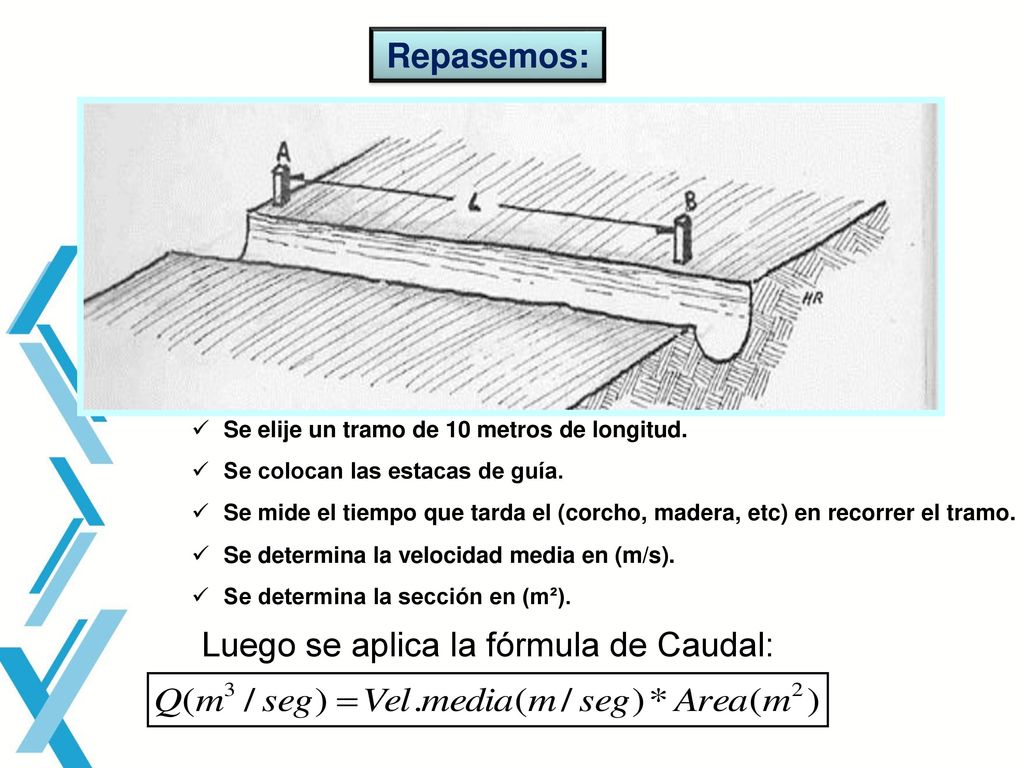

Repasemos: Se elije un tramo de 10 metros de longitud. Se colocan las estacas de guía. Se mide el tiempo que tarda el (corcho, madera, etc) en recorrer el tramo. Se determina la velocidad media en (m/s). Se determina la sección en (m²). Luego se aplica la fórmula de Caudal:

14 Acequia de tierra rectangular
Ejemplo Acequia de tierra rectangular Longitud del tramo: 10 m Ancho: 0,50 m Altura de agua (desde el fondo) = 0,40 m Tiempo: 20 segundos Sección = 0,50 m x 0,40 m = 0,20 m2 Velocidad = Longitud / Tiempo = 10 m / 20 segundos = 0,50 m/ seg

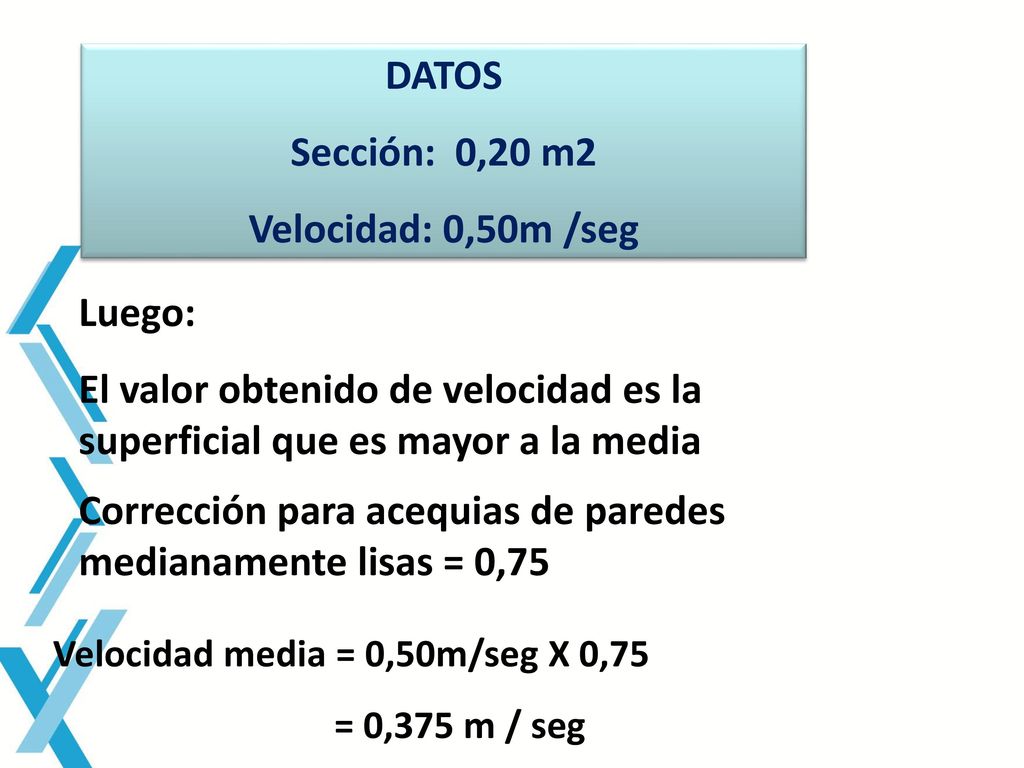

15 DATOS Sección: 0,20 m2 Velocidad: 0,50m /seg
Luego: El valor obtenido de velocidad es la superficial que es mayor a la media Corrección para acequias de paredes medianamente lisas = 0,75 Velocidad media = 0,50m/seg X 0,75 = 0,375 m / seg

16 CAUDAL = VELOCIDAD X SECCION
DETERMINACION DEL CAUDAL Sección: 0,20 m2 Velocidad: 0,375m /seg (CORREGIDA) CAUDAL = VELOCIDAD X SECCION = (m/s) X 0,20 m² = 0,075 (m³/seg) 1 m³ = 1000 litros 0,075 m³/seg X 1000 = 75 litros / seg

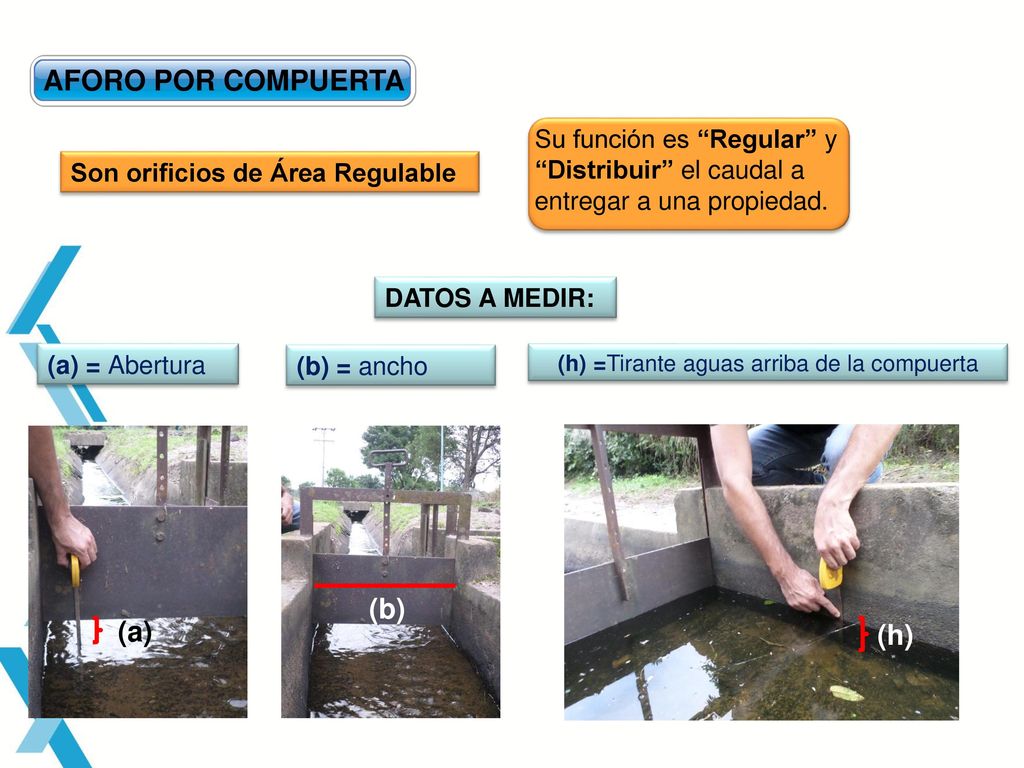

17 (h) =Tirante aguas arriba de la compuerta
AFORO POR COMPUERTA Su función es “Regular” y “Distribuir” el caudal a entregar a una propiedad. Son orificios de Área Regulable DATOS A MEDIR: (a) = Abertura (b) = ancho (h) =Tirante aguas arriba de la compuerta (b) (a) (h)

18 FUNCIONAMIENTO DE COMPUERTA
Una compuerta trabaja ahogada cuando a la salida de la misma el agua no puede fluir libremente.

19 Cálculo del Caudal (Q) Q = Es el caudal (l/s)
Q = Es el caudal (l/s) µ = Coeficiente de gasto (0,65) a = Abertura de la compuerta, medida desde el fondo del canal, al borde inferior de la compuerta (m) b = Ancho de compuerta (m) g = aceleración de la gravedad = 9,81m/s² H = Altura del nivel del tirante, aguas arriba de la compuerta (m)

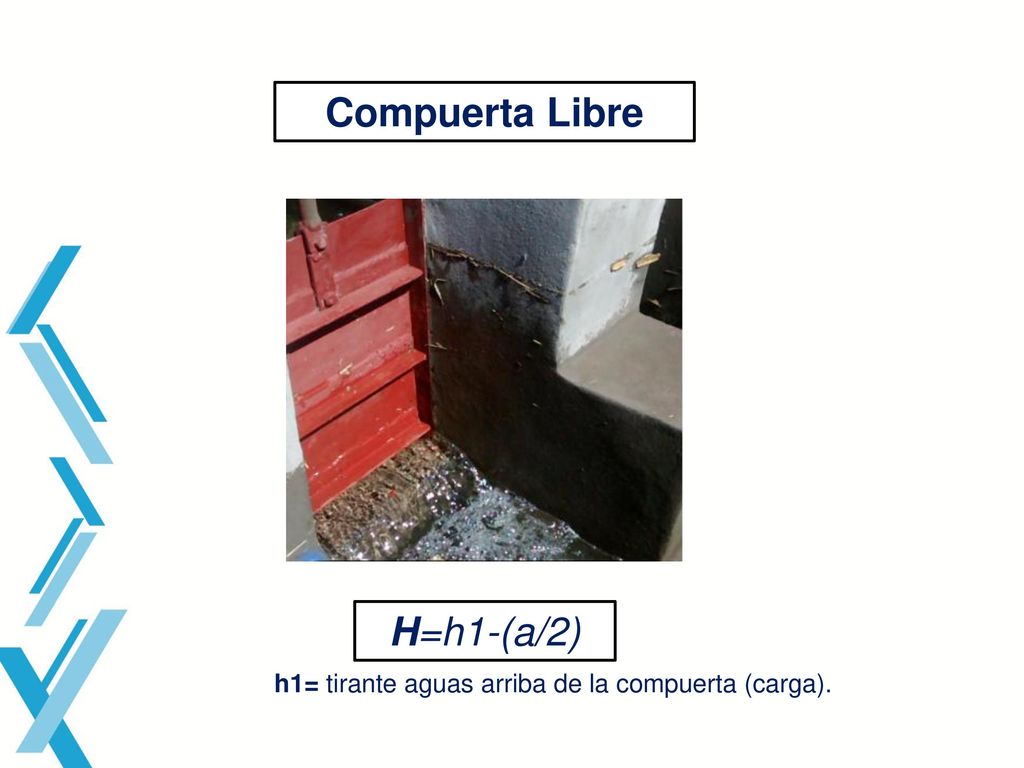

20 Compuerta Libre H=h1-(a/2)
h1= tirante aguas arriba de la compuerta (carga).

21 Compuerta Ahogada H=h1-h2
h1 = tirante aguas arriba de la compuerta (carga) h2 = tirante aguas a bajo de la compuerta (contra carga).

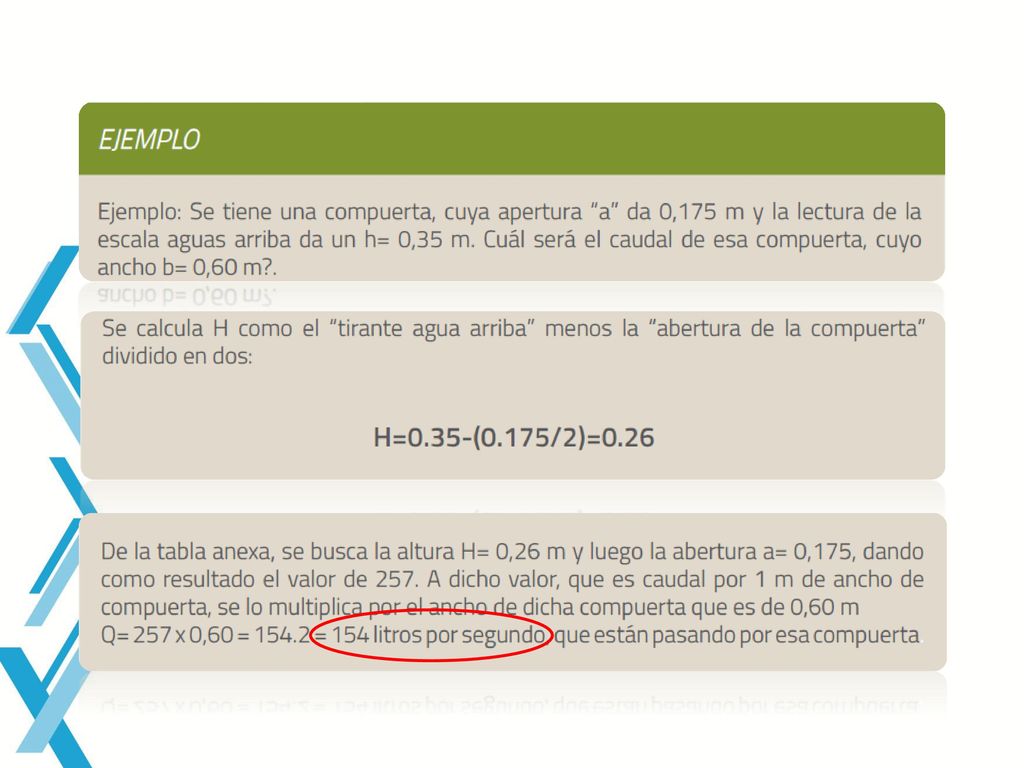

22

23 MUCHAS GRACIAS !!!!!
