Preparación otros métodos subterráneos

Presentación del tema: "Preparación otros métodos subterráneos"— Transcripción de la presentación:

1 Preparación otros métodos subterráneos
MI57G- Profesor Raúl Castro Semestre primavera 2007

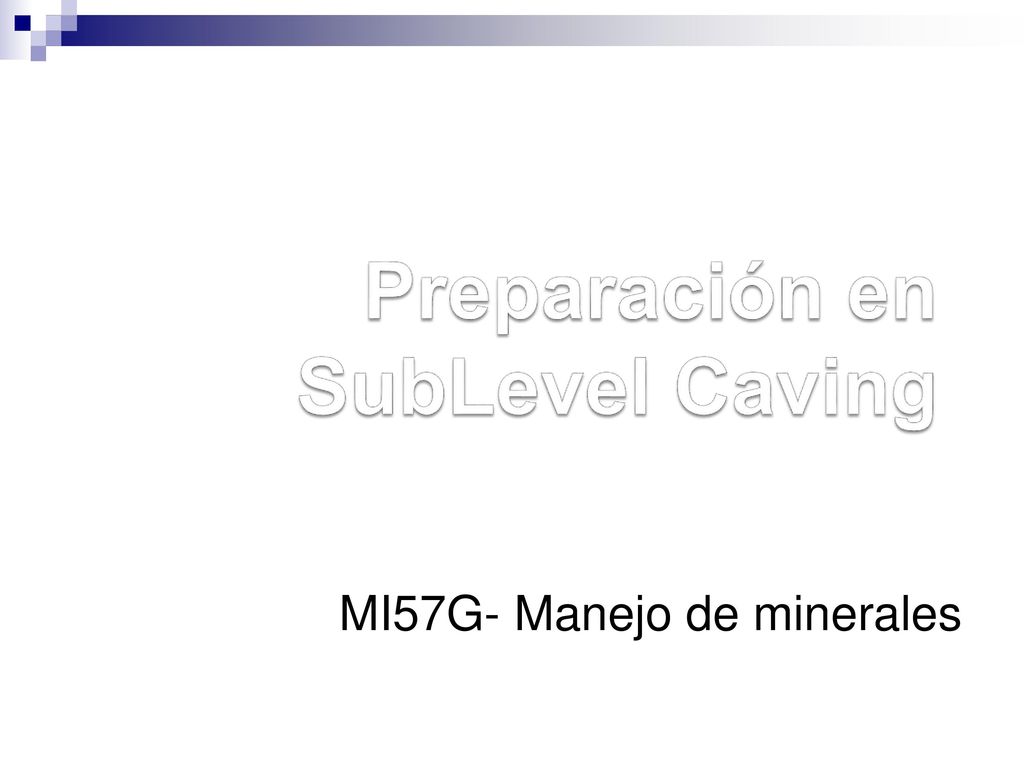

2 Preparación en SubLevel Caving
MI57G- Manejo de minerales

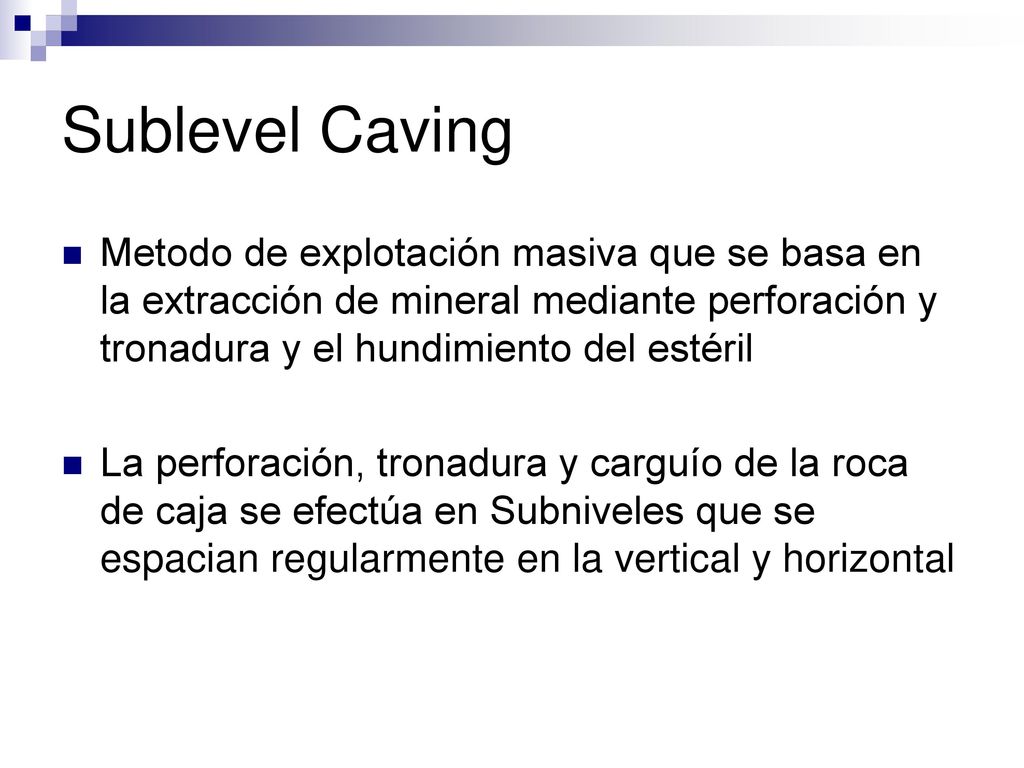

3 Sublevel Caving Metodo de explotación masiva que se basa en la extracción de mineral mediante perforación y tronadura y el hundimiento del estéril La perforación, tronadura y carguío de la roca de caja se efectúa en Subniveles que se espacian regularmente en la vertical y horizontal

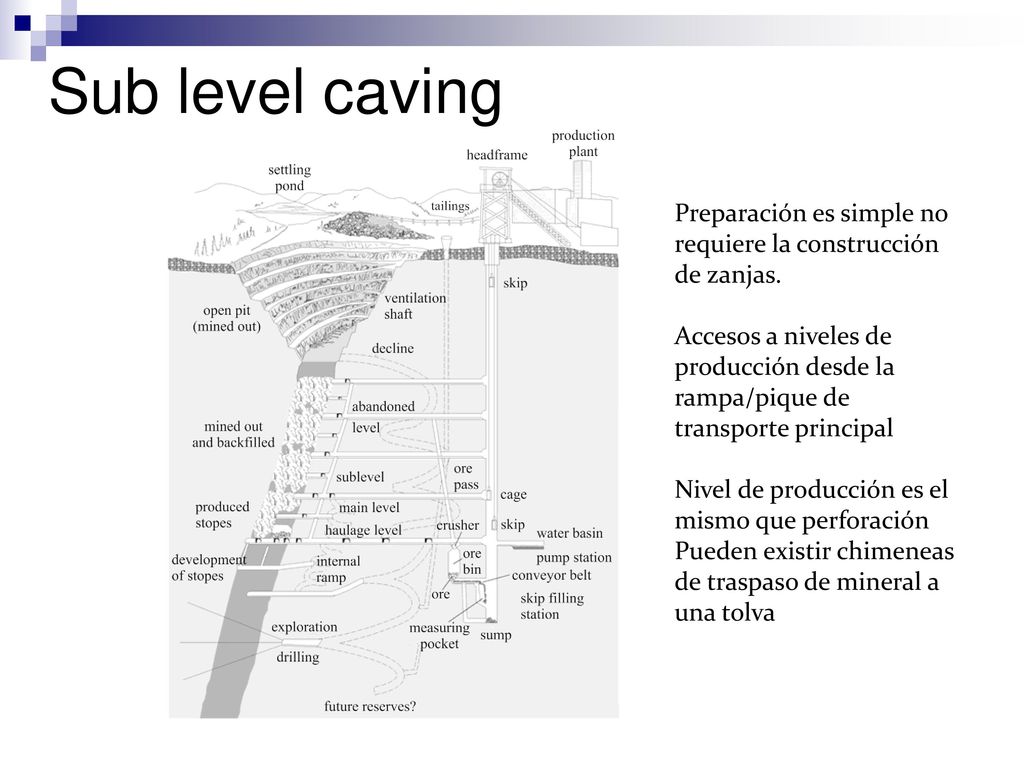

4 Sub level caving Preparación es simple no requiere la construcción de zanjas. Accesos a niveles de producción desde la rampa/pique de transporte principal Nivel de producción es el mismo que perforación Pueden existir chimeneas de traspaso de mineral a una tolva

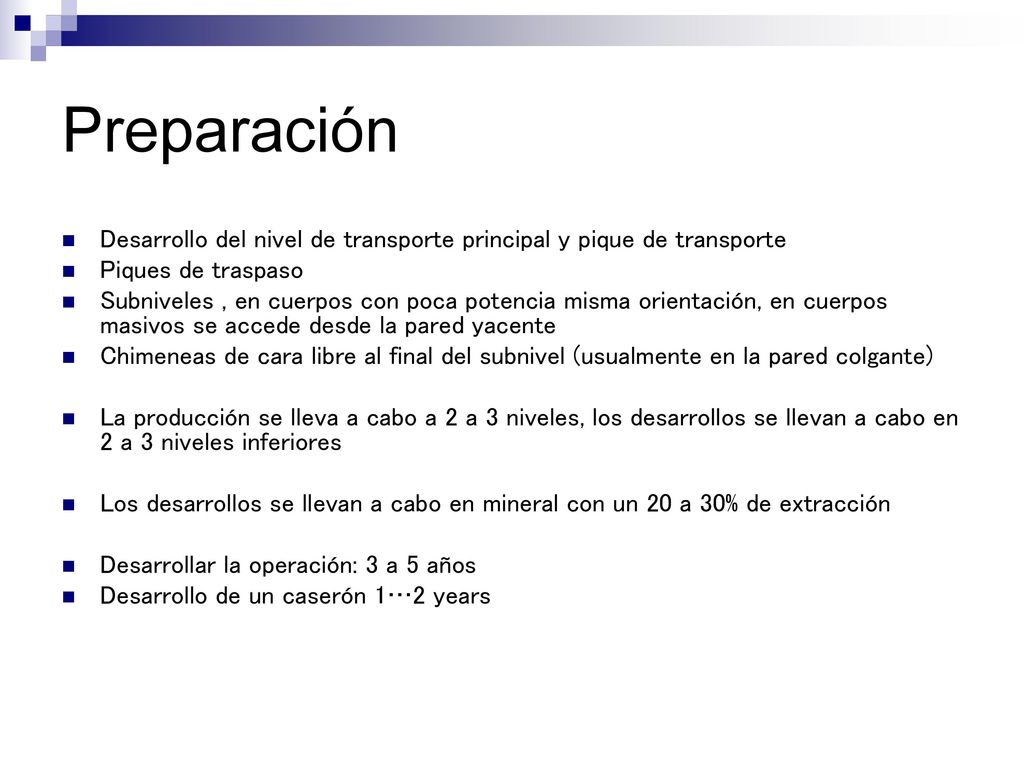

5 Preparación Desarrollo del nivel de transporte principal y pique de transporte Piques de traspaso Subniveles , en cuerpos con poca potencia misma orientación, en cuerpos masivos se accede desde la pared yacente Chimeneas de cara libre al final del subnivel (usualmente en la pared colgante) La producción se lleva a cabo a 2 a 3 niveles, los desarrollos se llevan a cabo en 2 a 3 niveles inferiores Los desarrollos se llevan a cabo en mineral con un 20 a 30% de extracción Desarrollar la operación: 3 a 5 años Desarrollo de un caserón 1…2 years

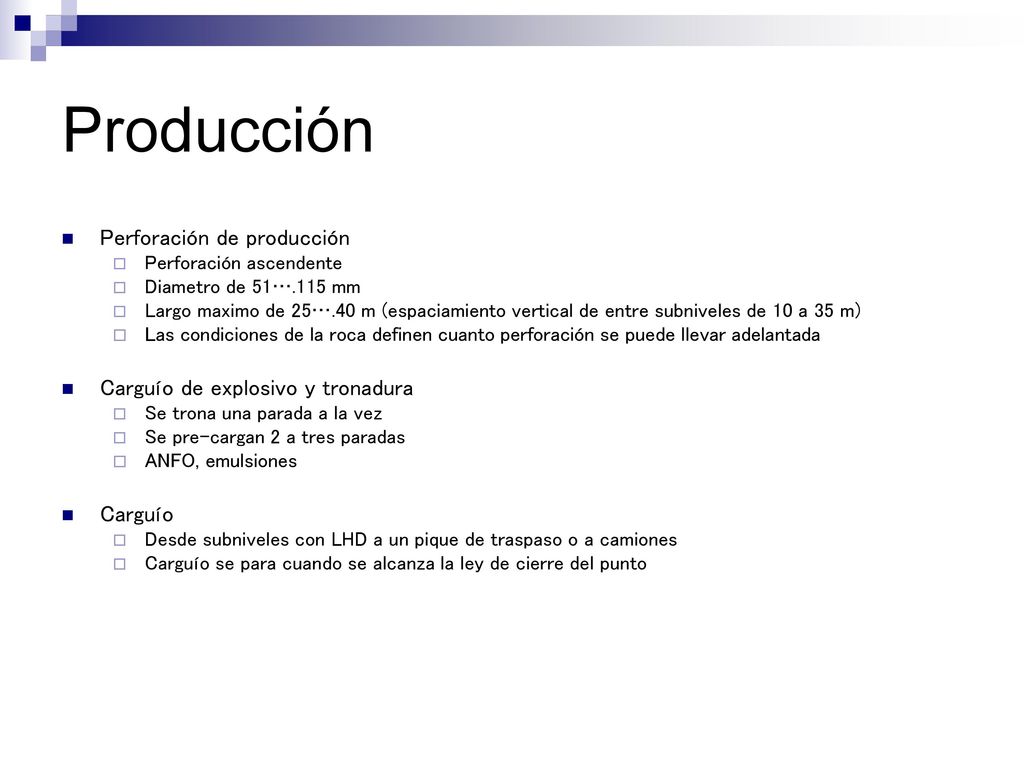

6 Producción Perforación de producción Carguío de explosivo y tronadura
Perforación ascendente Diametro de 51….115 mm Largo maximo de 25….40 m (espaciamiento vertical de entre subniveles de 10 a 35 m) Las condiciones de la roca definen cuanto perforación se puede llevar adelantada Carguío de explosivo y tronadura Se trona una parada a la vez Se pre-cargan 2 a tres paradas ANFO, emulsiones Carguío Desde subniveles con LHD a un pique de traspaso o a camiones Carguío se para cuando se alcanza la ley de cierre del punto

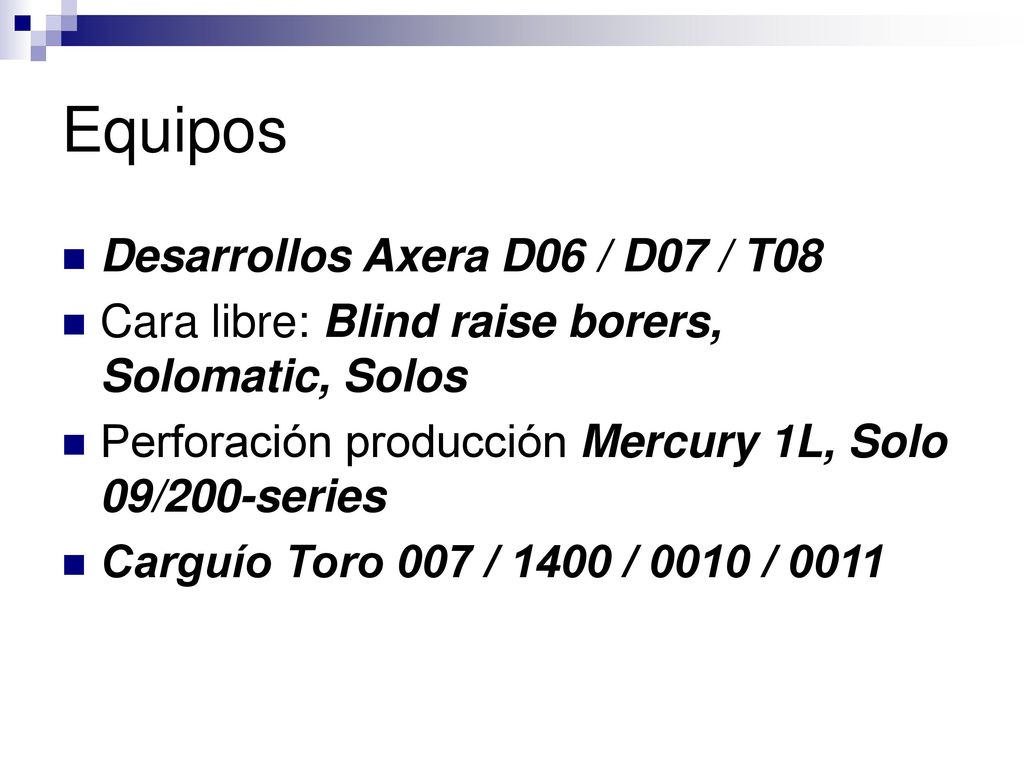

7 Equipos Desarrollos Axera D06 / D07 / T08
Cara libre: Blind raise borers, Solomatic, Solos Perforación producción Mercury 1L, Solo 09/200-series Carguío Toro 007 / 1400 / 0010 / 0011

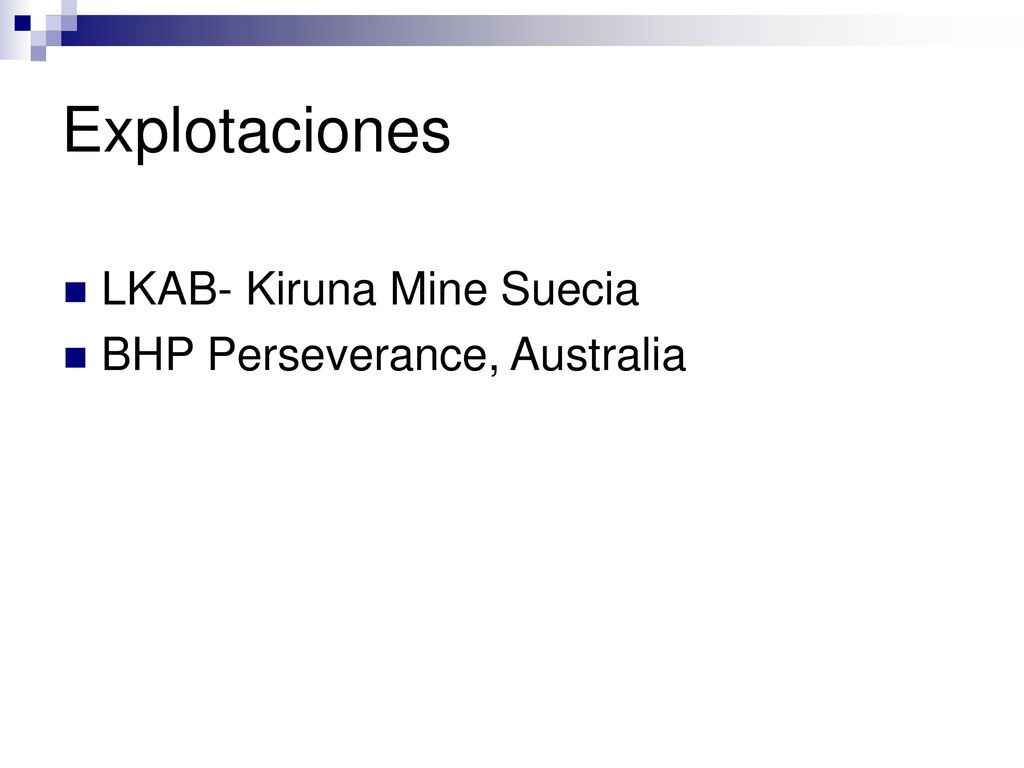

8 Explotaciones LKAB- Kiruna Mine Suecia BHP Perseverance, Australia

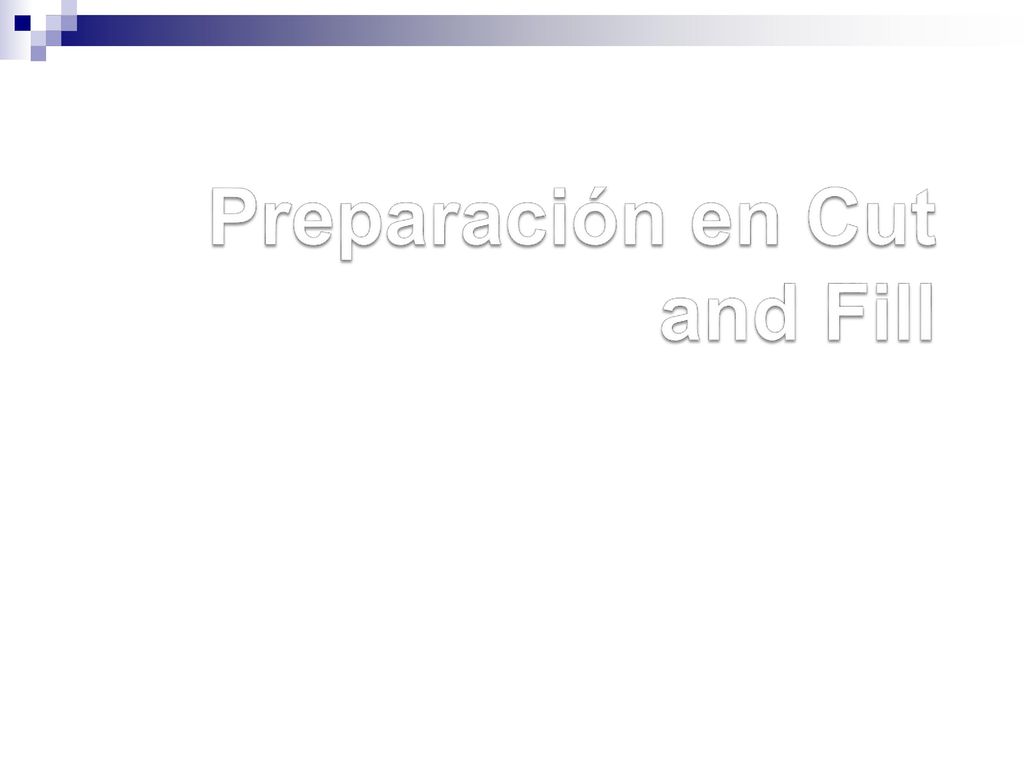

9 Preparación en Cut and Fill

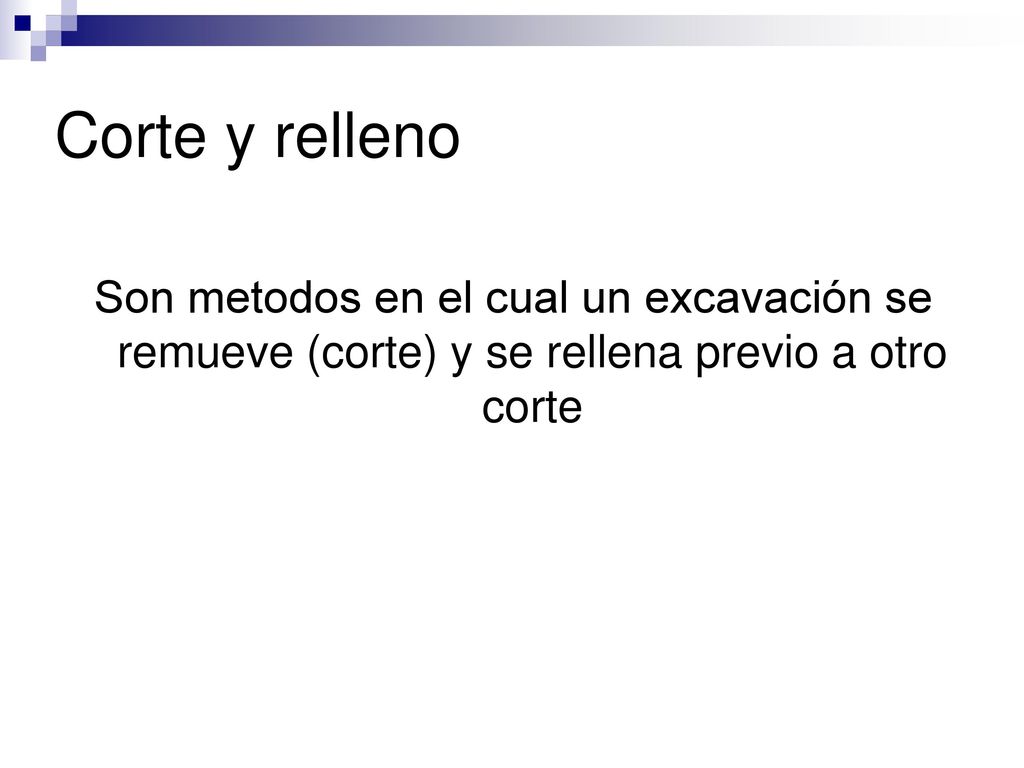

10 Corte y relleno Son metodos en el cual un excavación se remueve (corte) y se rellena previo a otro corte

11 Preparación de la base en un método de corte y relleno
Se considera similar al método de preparación en SLS.

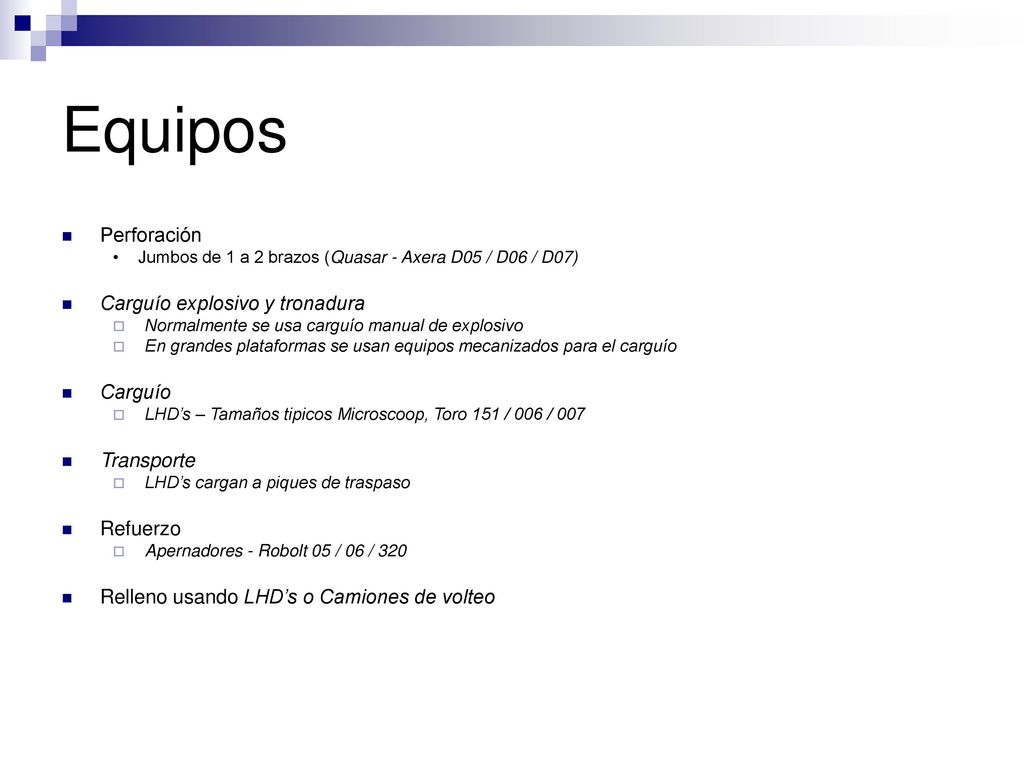

12 Equipos Perforación Carguío explosivo y tronadura Carguío Transporte
• Jumbos de 1 a 2 brazos (Quasar - Axera D05 / D06 / D07) Carguío explosivo y tronadura Normalmente se usa carguío manual de explosivo En grandes plataformas se usan equipos mecanizados para el carguío Carguío LHD’s – Tamaños tipicos Microscoop, Toro 151 / 006 / 007 Transporte LHD’s cargan a piques de traspaso Refuerzo Apernadores - Robolt 05 / 06 / 320 Relleno usando LHD’s o Camiones de volteo

13 Preparación en Room and Pillar

14 Es el método de explotación subterráneo mas antiguo

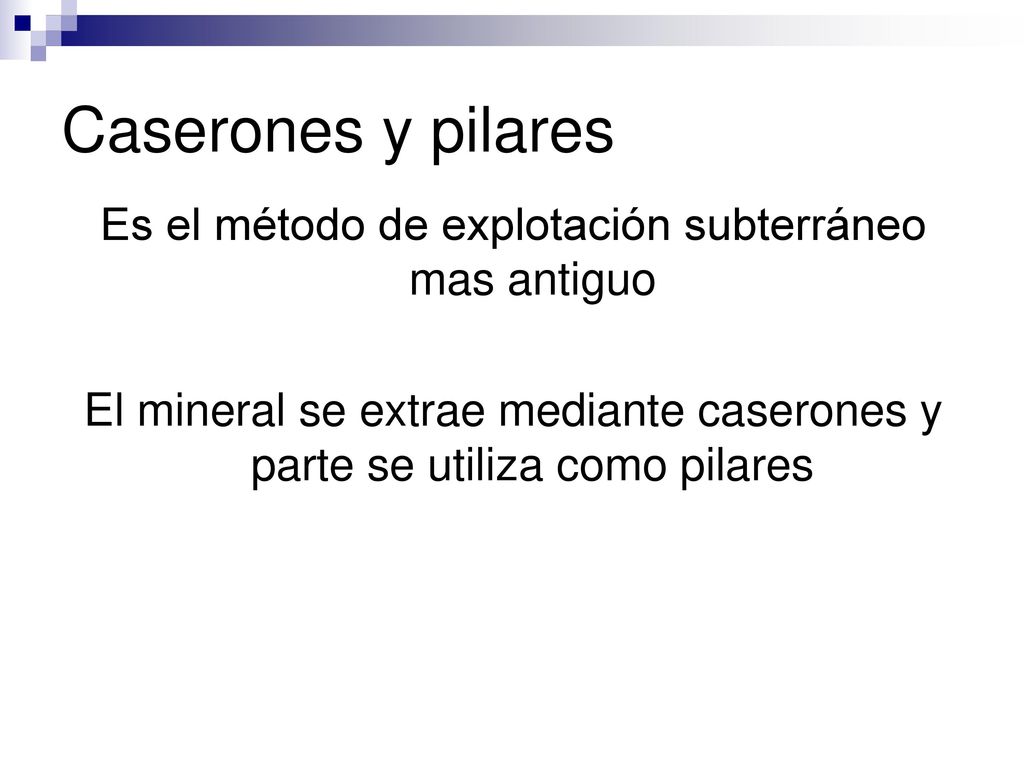

Caserones y pilares Es el método de explotación subterráneo mas antiguo El mineral se extrae mediante caserones y parte se utiliza como pilares

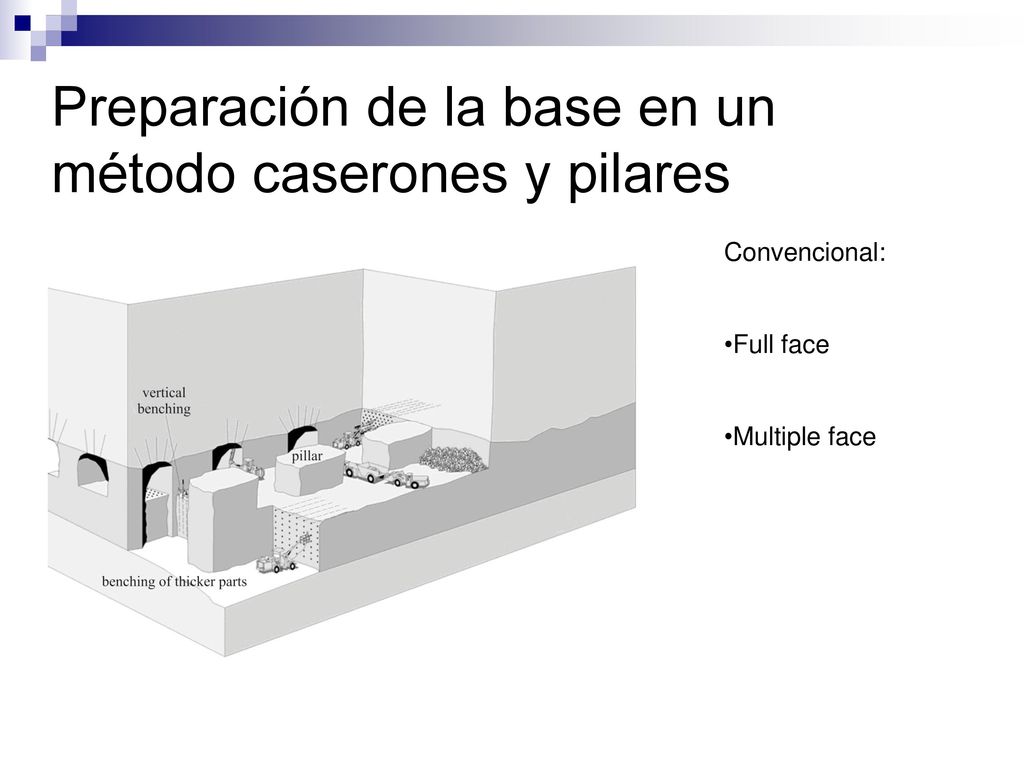

15 Preparación de la base en un método caserones y pilares
Convencional: Full face Multiple face

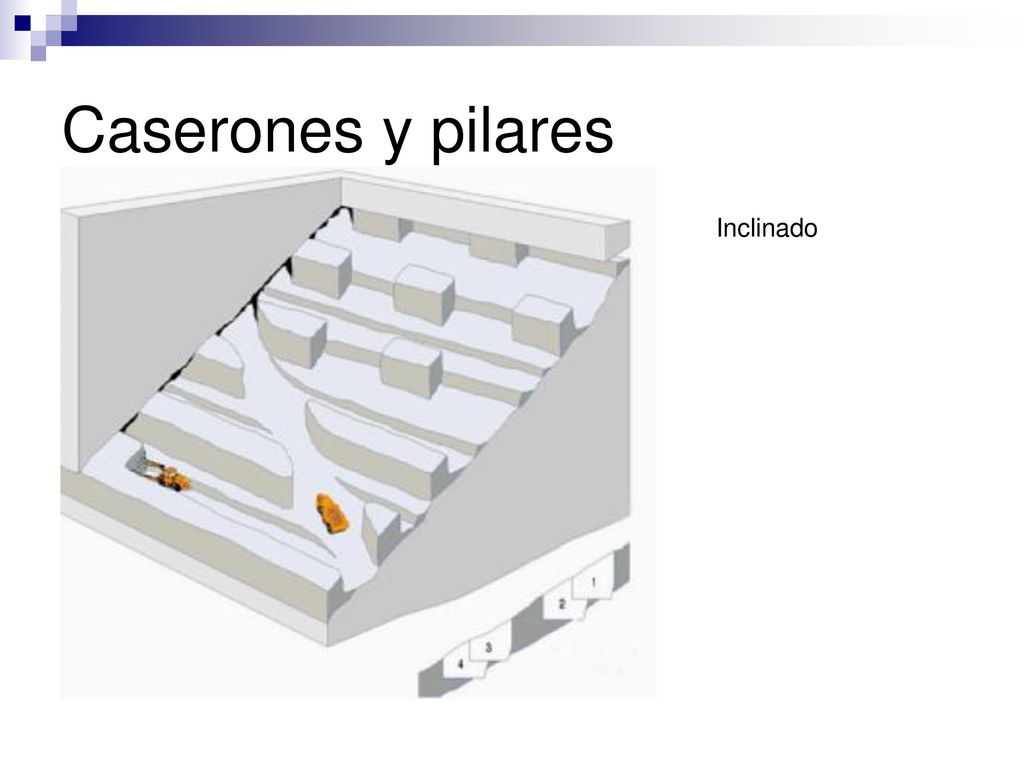

16 Caserones y pilares Inclinado

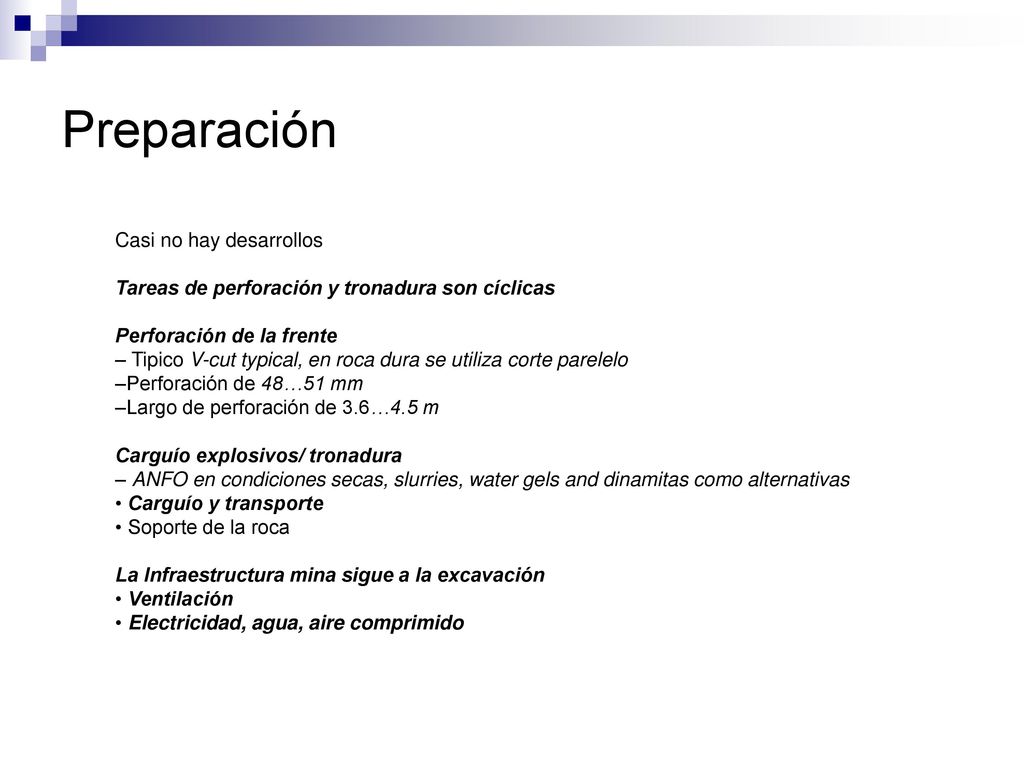

17 Preparación Casi no hay desarrollos
Tareas de perforación y tronadura son cíclicas Perforación de la frente – Tipico V-cut typical, en roca dura se utiliza corte parelelo –Perforación de 48…51 mm –Largo de perforación de 3.6…4.5 m Carguío explosivos/ tronadura – ANFO en condiciones secas, slurries, water gels and dinamitas como alternativas • Carguío y transporte • Soporte de la roca La Infraestructura mina sigue a la excavación • Ventilación • Electricidad, agua, aire comprimido

18 Equipos Perforación: 1…3 boom jumbos de gran sección (Axera D07 / T08, Warthog) En pequeña escala se pueden usar jumbos para menor sección (Axera D05 / D06) Electrohidraulicos / Diesel Hidraulicos Refuerzo Jumbos apernadores (Robolt 05 / 06 / 320) Acuñadores " Charging & blasting: • Charging platform or mechanized charging vehicles Carguío: LHD´s en caserones bajos (Toro 007 / 0010) Cargadores frontales (CAT 980) Transporte: camiones mineros de 40…50 toneladas (hasta 100 ton) Correas

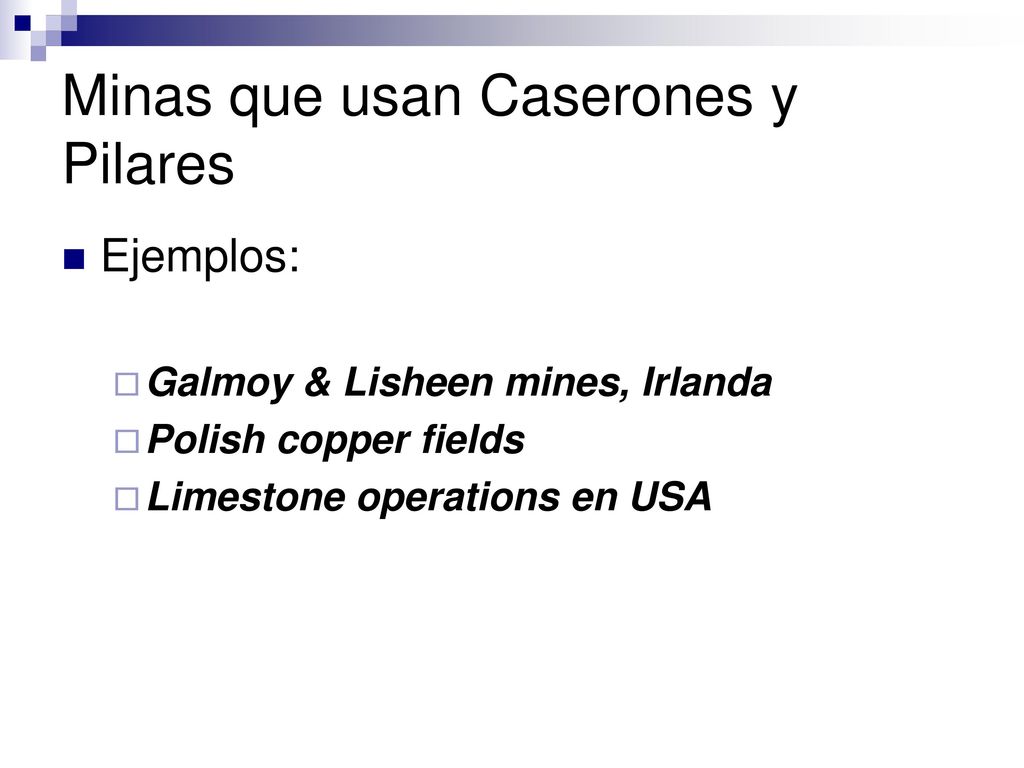

19 Minas que usan Caserones y Pilares
Ejemplos: Galmoy & Lisheen mines, Irlanda Polish copper fields Limestone operations en USA
