1
Depto. Ingenieria en Mina
Universidad de Chile DISEÑO MINA RAJO ABIERTO CLASE N° 3
2
LÍMITES DEL RAJO * Los límites económicos del Rajo dependen de los factores económicos, características geológicas y geomecánicas del cuerpo mineralizado. * Por lo tanto con una variación del precio podría expandirse y/o disminuir el tamaño del Rajo, si mantenemos los otros factores constantes * Lo mismo sucederá si cambiamos los costos o parámetros de diseño.
3
(Recursos Adicionales a las Reservas)
LÍMITES DEL RAJO Sección XX – Cuerpo tipo masivo Topografía X X Material Mineable (Reservas) Limites del Rajo Inventario de Mineral (Recursos Adicionales a las Reservas) Reserva: Recurso mineral que está dentro de una determinada ley de corte y se encuentra dentro del pit final. Recursus Adicionales a las Reservas: Recurso mineral que está fuera del pit final y se encuentran sobre cierta ley de corte.
4
DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
ANÁLISIS DE CONOS FLOTANTES A) SECUENCIA DE EXTRACCIÓN DE BLOQUES 80-10 1 -10 100 20 -10 -10 -10 -10 -10 -10 -10 -10 -10 2 = -10 NO SE EXTRAE 3
5
DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
ANÁLISIS DE CONOS FLOTANTES A) SECUENCIA DE EXTRACCIÓN DE BLOQUES 80-10 1 -10 100 20 -10 -10 -10 -10 -10 -10 -10 -10 -10 2 3 = + 10 SE EXTRAE
6
DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
ANÁLISIS DE CONOS FLOTANTES A) SECUENCIA DE EXTRACCIÓN DE BLOQUES 80-10 20 1 3 -10
7
DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
ANÁLISIS DE CONOS FLOTANTES A) SECUENCIA DE EXTRACCIÓN DE BLOQUES -10 -10 -10 -10 1 -10 80-10 3 20 = + 30
8

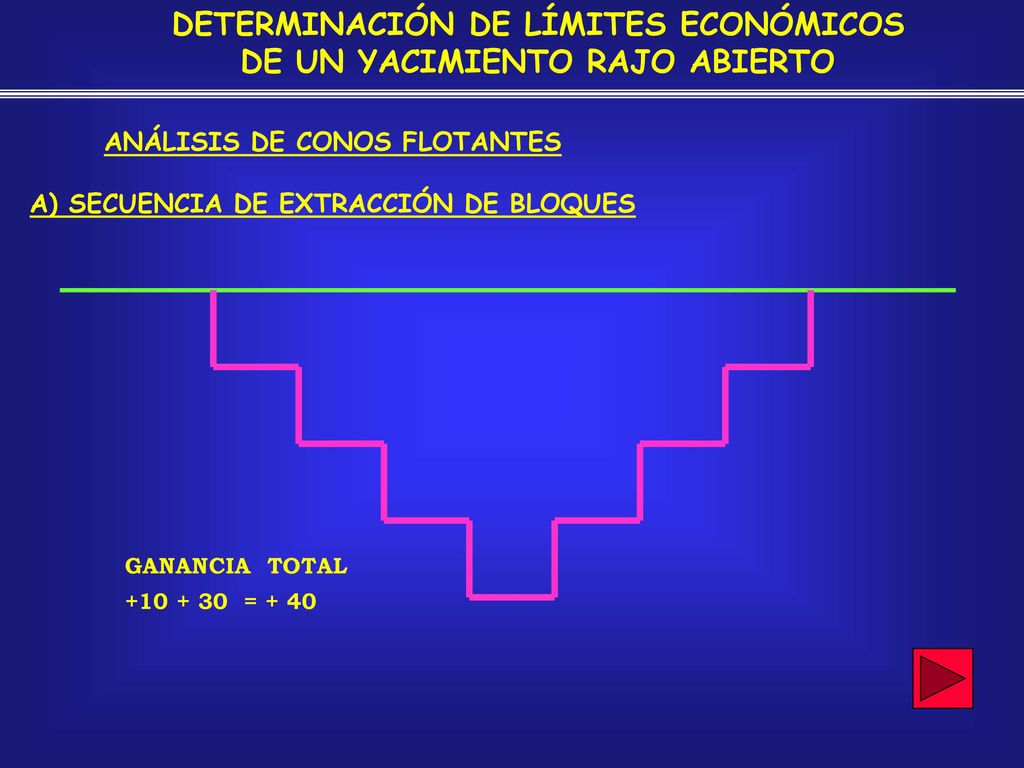

DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
ANÁLISIS DE CONOS FLOTANTES A) SECUENCIA DE EXTRACCIÓN DE BLOQUES GANANCIA TOTAL = + 40
9
DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
ANÁLISIS DE CONOS FLOTANTES A) SECUENCIA DE EXTRACCIÓN DE BLOQUES GANANCIA TOTAL = + 40 80-10 20 1 3 -10
10
DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
ANÁLISIS DE CONOS FLOTANTES A) SECUENCIA DE EXTRACCIÓN DE BLOQUES SE EXTRAE = + 50 80-10 20 1 3 -10
11

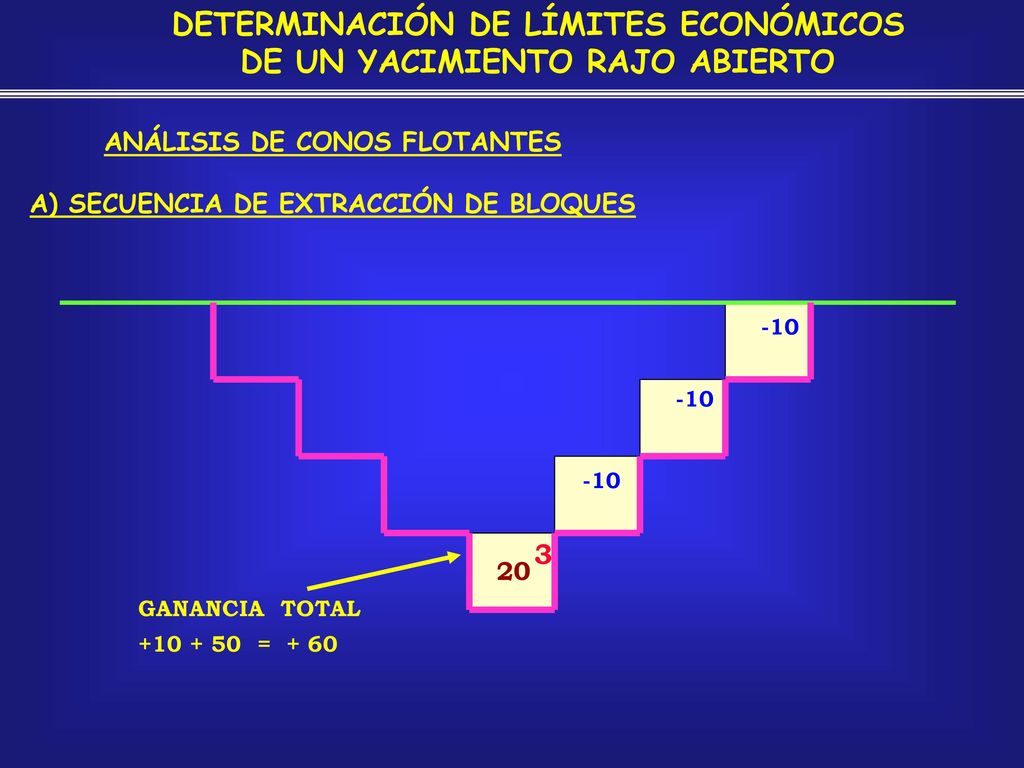

DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
ANÁLISIS DE CONOS FLOTANTES A) SECUENCIA DE EXTRACCIÓN DE BLOQUES 20 3 -10 GANANCIA TOTAL = + 60
12
DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
B) SOBRECARGA COMPARTIDA DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO ANÁLISIS DE CONOS FLOTANTES 80 -10 NO SE EXTRAE = -10
13
DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
B) SOBRECARGA COMPARTIDA DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO ANÁLISIS DE CONOS FLOTANTES 80 -10 NO SE EXTRAE = -10
14
DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
B) SOBRECARGA COMPARTIDA DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO ANÁLISIS DE CONOS FLOTANTES 80 -10 SE EXTRAE = + 40
15
DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO
B) SOBRECARGA COMPARTIDA DETERMINACIÓN DE LÍMITES ECONÓMICOS DE UN YACIMIENTO RAJO ABIERTO ANÁLISIS DE CONOS FLOTANTES SE EXTRAE = + 40
16
LÍMITES DEL RAJO EN CUERPOS TIPO VETAS
Sección XX - Cuerpo Tipo Veta Topografía X X Estéril Mineral 5 Unist Estéril
17
LÍMITES DEL RAJO Línea de Pit Final Surface 45° Mineral (M)
Esteril (E) 5 Unist Esteril (E) 45°
18
LÍMITES DEL RAJO Surface Esteril 45° Vm 1 1 2 3 4 Datos: Ve 1 Paso 1
Ve1= 9,40 u3 Vm1 = 6,25 u3 R E/M1= Ve1= 1,50 Vm1 NV1= 6,25* $1,90-9,4* $1=$ 2,48 Paso 2 Ve2= 10,50 u3 Vm2 = 6,25 u3 R E/M2= 1,68 NV2=6,25* $1,90-10,5* $1= $1,38 Ve3= 11,80 u3 Vm3 = 6,25 u3 R E/M3= 1,89 NV3=6,25* $1,90-11,8* $1= $ 0,075 =0 Paso 3 Ve4= 13,10 u3 Vm4 = 6,25 u3 R E/M4= 2,10 NV3=6,25* $1,90-13,10* $1= - $ 1,23 Paso 4 Datos: Ingreso por u3 de mineral descontado la extracción = 1.9 $ Costo de extraex los bloques de esteril = 1 $ Surface Esteril 45° Vm 1 Ve 1 1 2 3 4
