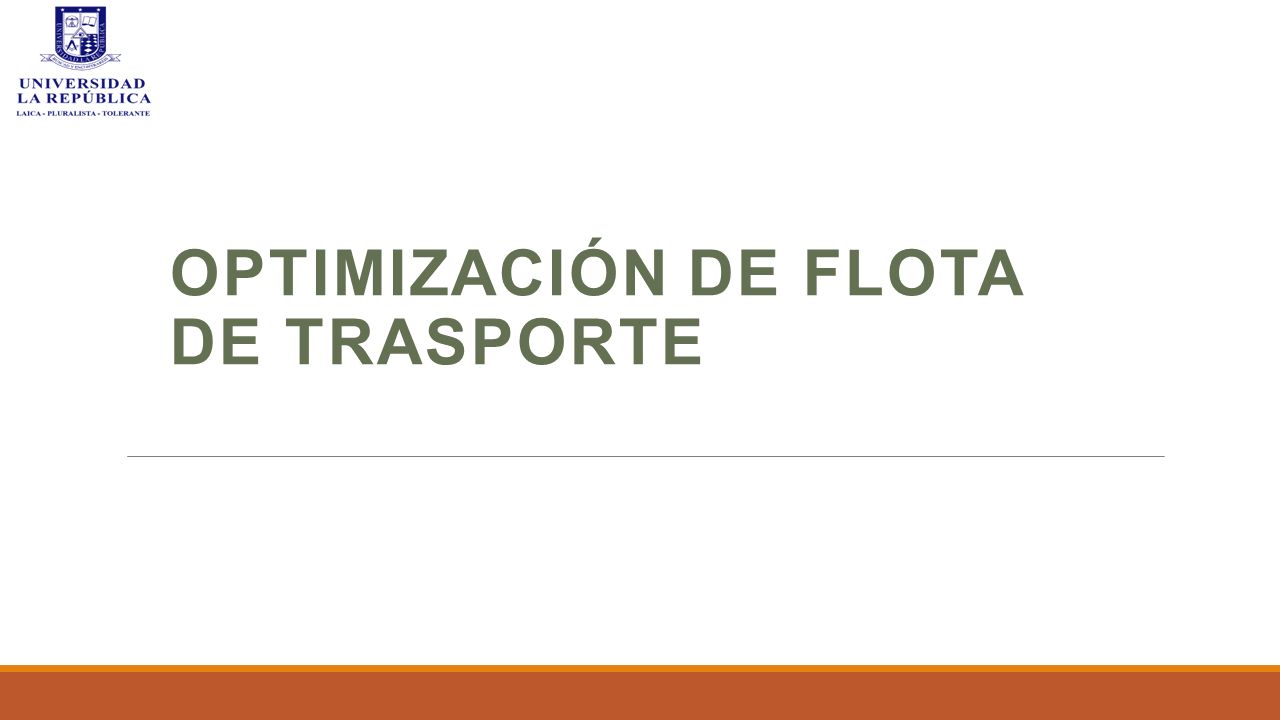

1 OPTIMIZACIÓN DE FLOTA DE TRASPORTE

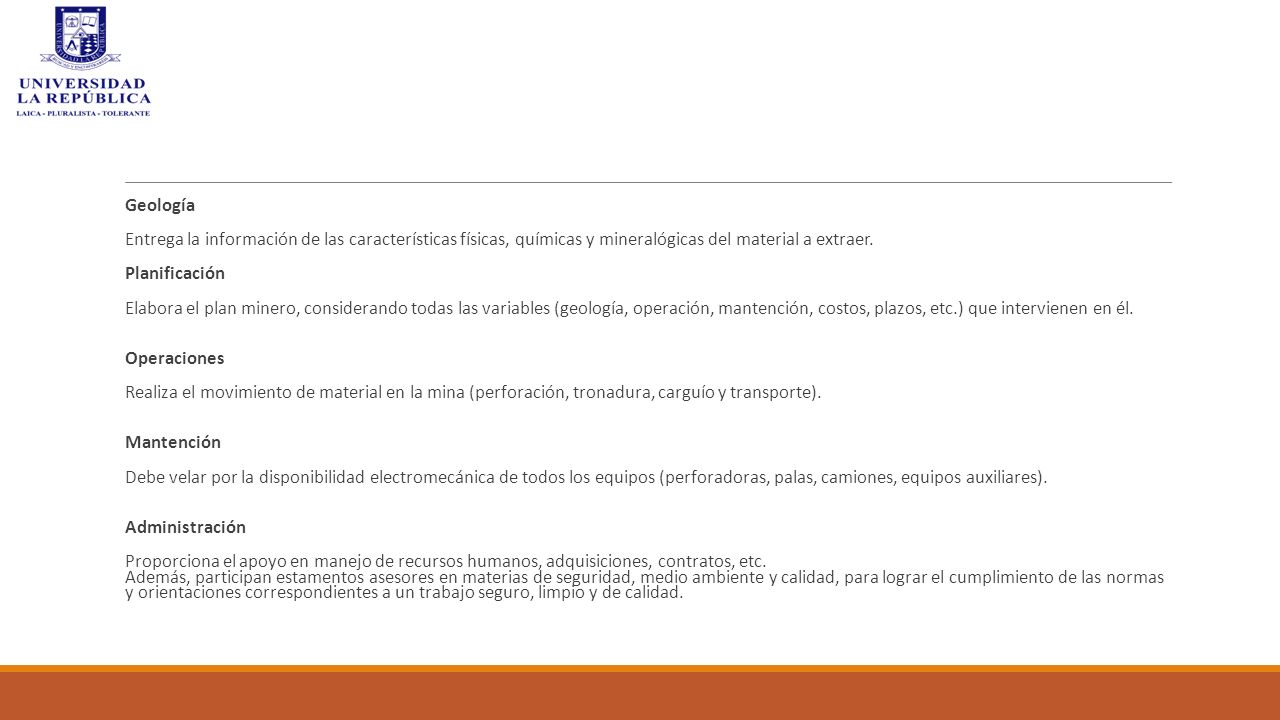

2 Geología Entrega la información de las características físicas, químicas y mineralógicas del material a extraer. Planificación Elabora el plan minero, considerando todas las variables (geología, operación, mantención, costos, plazos, etc.) que intervienen en él. Operaciones Realiza el movimiento de material en la mina (perforación, tronadura, carguío y transporte). Mantención Debe velar por la disponibilidad electromecánica de todos los equipos (perforadoras, palas, camiones, equipos auxiliares). Administración Proporciona el apoyo en manejo de recursos humanos, adquisiciones, contratos, etc. Además, participan estamentos asesores en materias de seguridad, medio ambiente y calidad, para lograr el cumplimiento de las normas y orientaciones correspondientes a un trabajo seguro, limpio y de calidad.

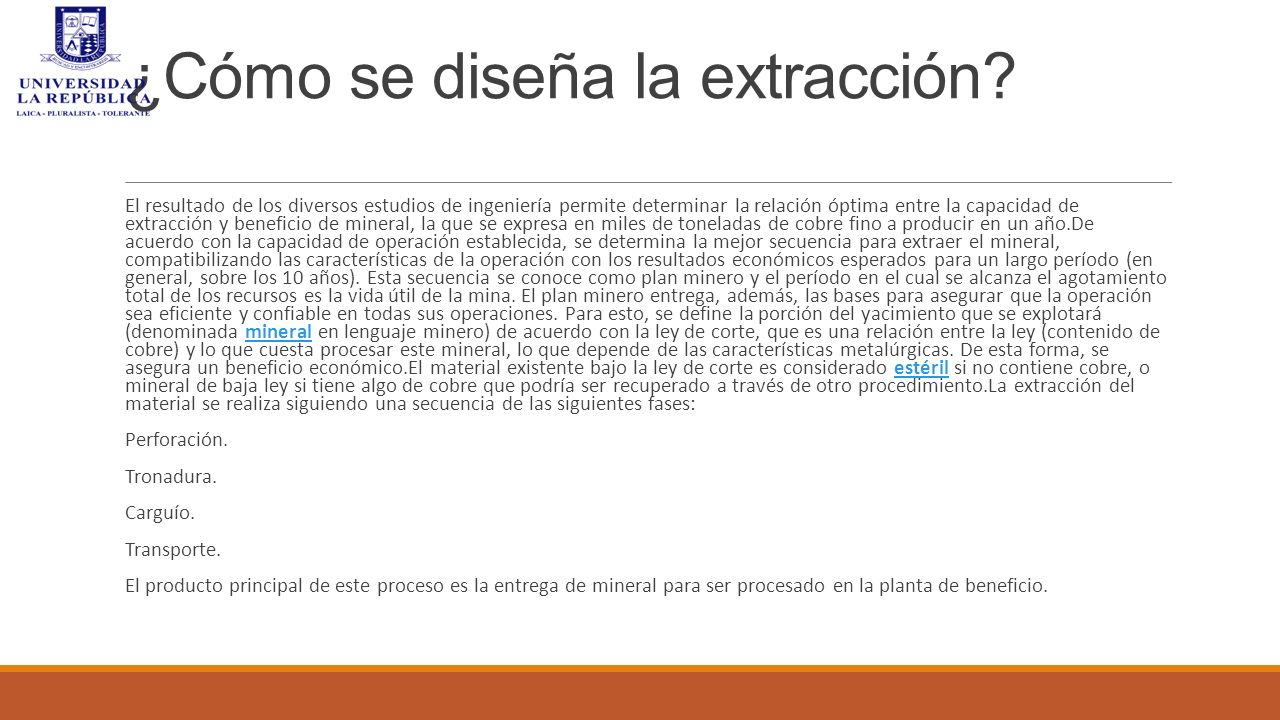

3 ¿Cómo se diseña la extracción? El resultado de los diversos estudios de ingeniería permite determinar la relación óptima entre la capacidad de extracción y beneficio de mineral, la que se expresa en miles de toneladas de cobre fino a producir en un año.De acuerdo con la capacidad de operación establecida, se determina la mejor secuencia para extraer el mineral, compatibilizando las características de la operación con los resultados económicos esperados para un largo período (en general, sobre los 10 años). Esta secuencia se conoce como plan minero y el período en el cual se alcanza el agotamiento total de los recursos es la vida útil de la mina. El plan minero entrega, además, las bases para asegurar que la operación sea eficiente y confiable en todas sus operaciones. Para esto, se define la porción del yacimiento que se explotará (denominada mineral en lenguaje minero) de acuerdo con la ley de corte, que es una relación entre la ley (contenido de cobre) y lo que cuesta procesar este mineral, lo que depende de las características metalúrgicas. De esta forma, se asegura un beneficio económico.El material existente bajo la ley de corte es considerado estéril si no contiene cobre, o mineral de baja ley si tiene algo de cobre que podría ser recuperado a través de otro procedimiento.La extracción del material se realiza siguiendo una secuencia de las siguientes fases:mineralestéril Perforación. Tronadura. Carguío. Transporte. El producto principal de este proceso es la entrega de mineral para ser procesado en la planta de beneficio.

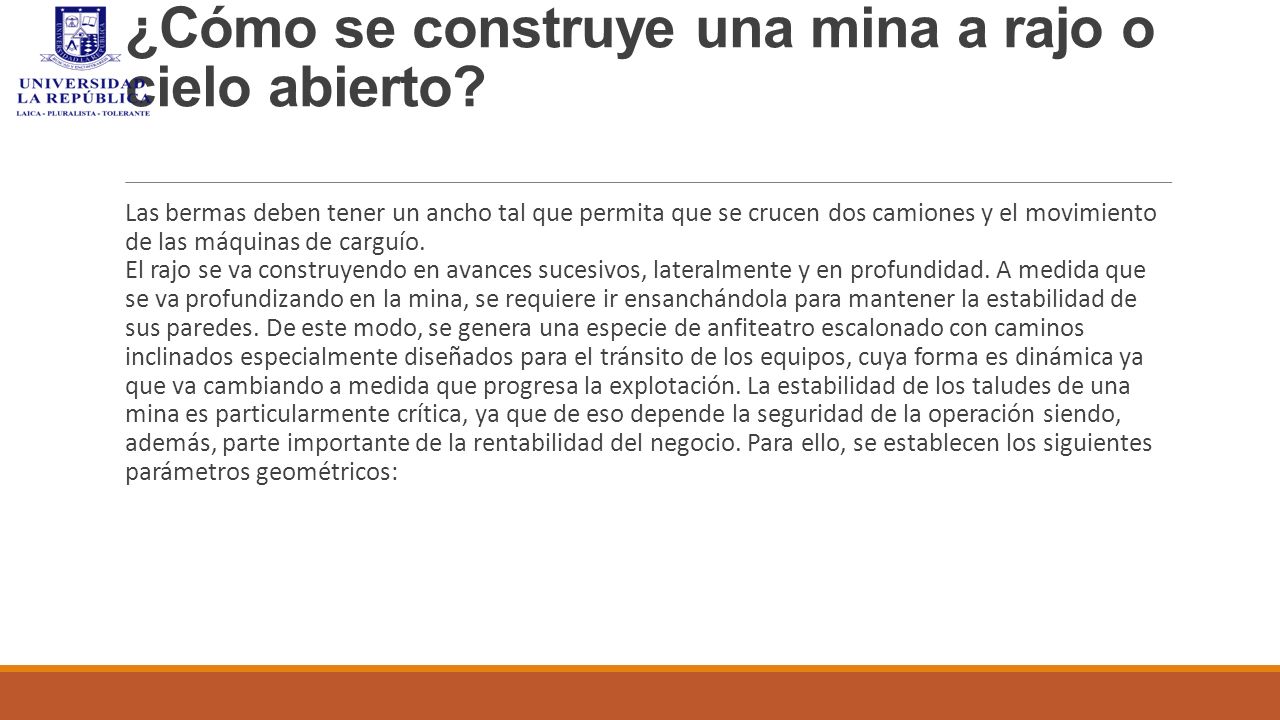

4 ¿Cómo se construye una mina a rajo o cielo abierto? Las bermas deben tener un ancho tal que permita que se crucen dos camiones y el movimiento de las máquinas de carguío. El rajo se va construyendo en avances sucesivos, lateralmente y en profundidad. A medida que se va profundizando en la mina, se requiere ir ensanchándola para mantener la estabilidad de sus paredes. De este modo, se genera una especie de anfiteatro escalonado con caminos inclinados especialmente diseñados para el tránsito de los equipos, cuya forma es dinámica ya que va cambiando a medida que progresa la explotación. La estabilidad de los taludes de una mina es particularmente crítica, ya que de eso depende la seguridad de la operación siendo, además, parte importante de la rentabilidad del negocio. Para ello, se establecen los siguientes parámetros geométricos:

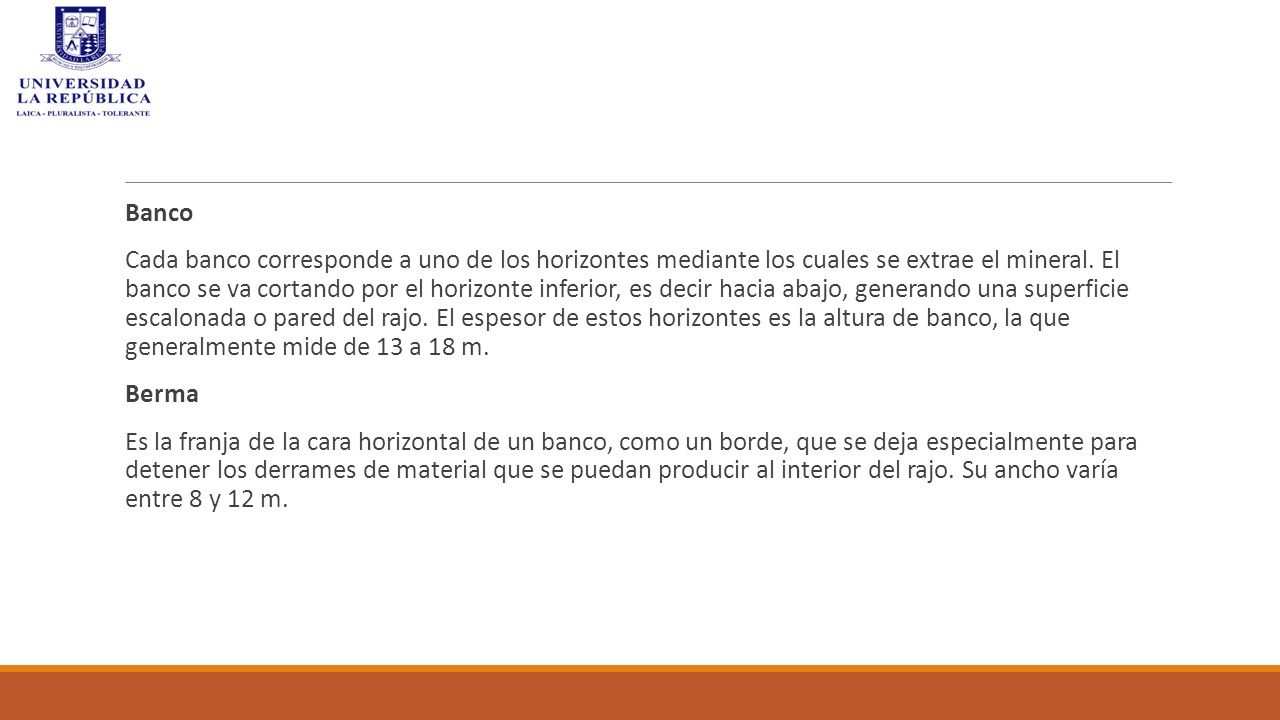

5 Banco Cada banco corresponde a uno de los horizontes mediante los cuales se extrae el mineral. El banco se va cortando por el horizonte inferior, es decir hacia abajo, generando una superficie escalonada o pared del rajo. El espesor de estos horizontes es la altura de banco, la que generalmente mide de 13 a 18 m. Berma Es la franja de la cara horizontal de un banco, como un borde, que se deja especialmente para detener los derrames de material que se puedan producir al interior del rajo. Su ancho varía entre 8 y 12 m.

6

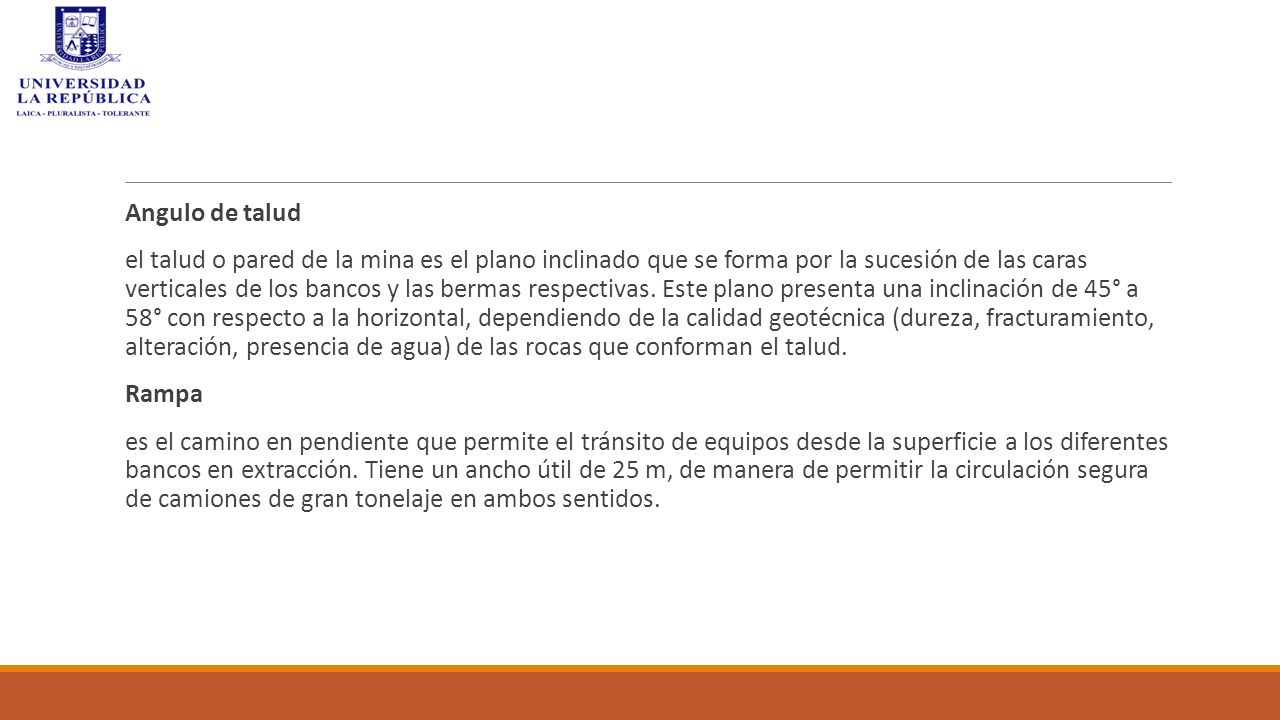

7 Angulo de talud el talud o pared de la mina es el plano inclinado que se forma por la sucesión de las caras verticales de los bancos y las bermas respectivas. Este plano presenta una inclinación de 45° a 58° con respecto a la horizontal, dependiendo de la calidad geotécnica (dureza, fracturamiento, alteración, presencia de agua) de las rocas que conforman el talud. Rampa es el camino en pendiente que permite el tránsito de equipos desde la superficie a los diferentes bancos en extracción. Tiene un ancho útil de 25 m, de manera de permitir la circulación segura de camiones de gran tonelaje en ambos sentidos.

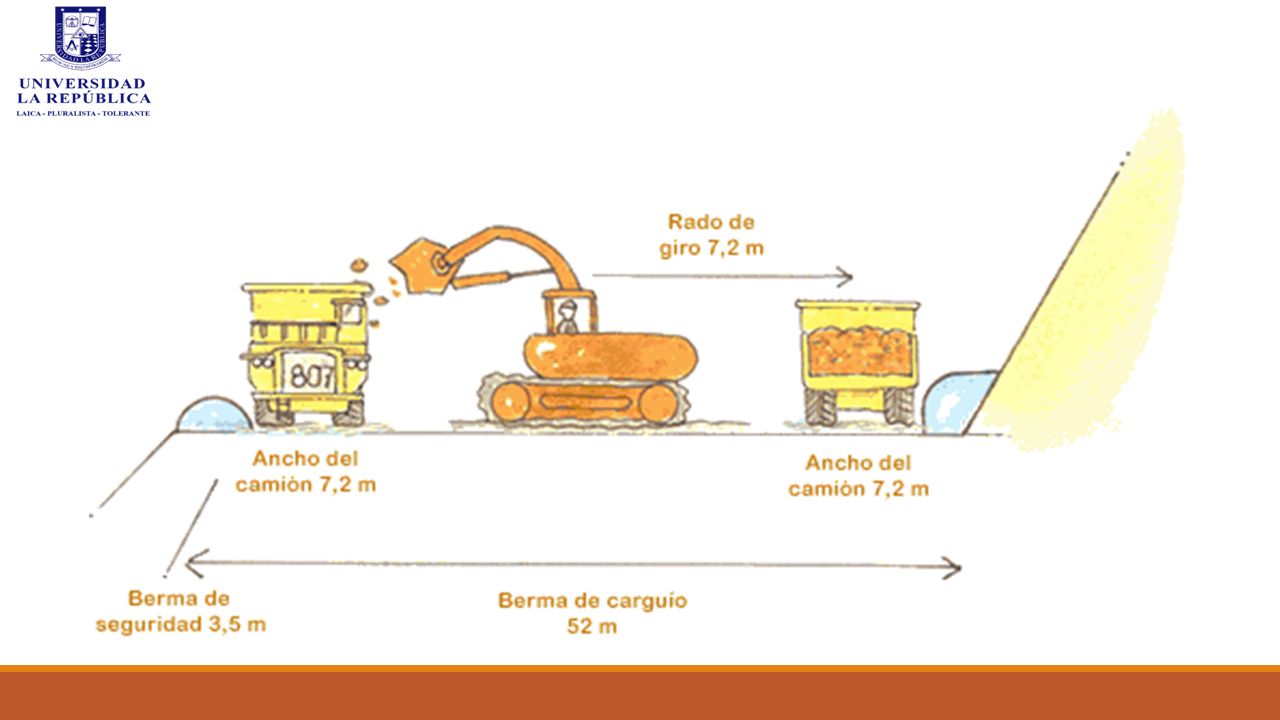

8

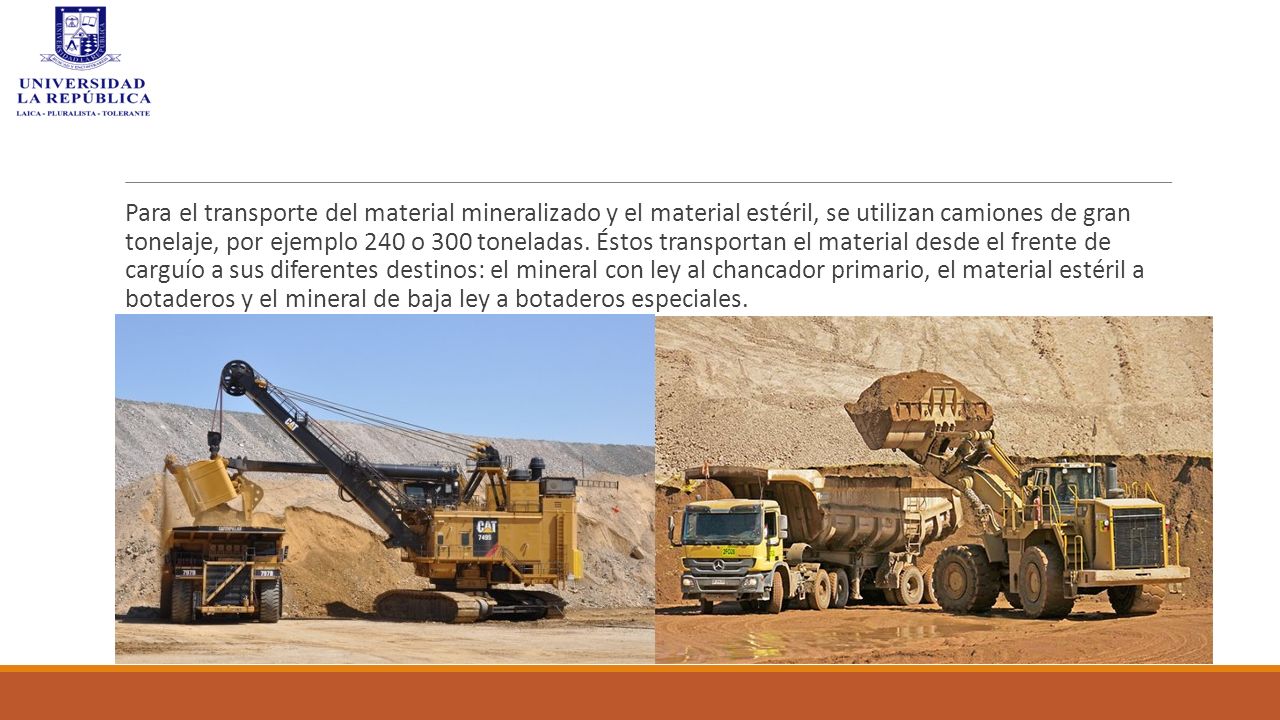

9 Para el transporte del material mineralizado y el material estéril, se utilizan camiones de gran tonelaje, por ejemplo 240 o 300 toneladas. Éstos transportan el material desde el frente de carguío a sus diferentes destinos: el mineral con ley al chancador primario, el material estéril a botaderos y el mineral de baja ley a botaderos especiales.

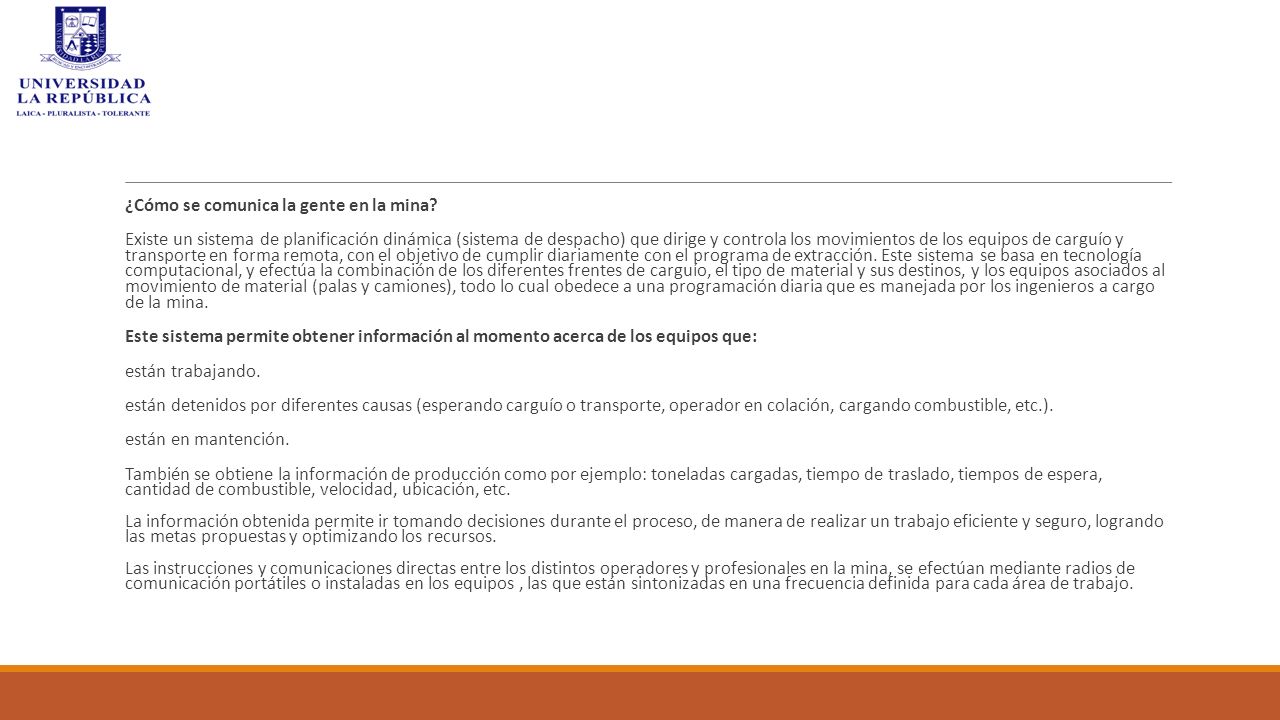

10 ¿Cómo se comunica la gente en la mina? Existe un sistema de planificación dinámica (sistema de despacho) que dirige y controla los movimientos de los equipos de carguío y transporte en forma remota, con el objetivo de cumplir diariamente con el programa de extracción. Este sistema se basa en tecnología computacional, y efectúa la combinación de los diferentes frentes de carguío, el tipo de material y sus destinos, y los equipos asociados al movimiento de material (palas y camiones), todo lo cual obedece a una programación diaria que es manejada por los ingenieros a cargo de la mina. Este sistema permite obtener información al momento acerca de los equipos que: están trabajando. están detenidos por diferentes causas (esperando carguío o transporte, operador en colación, cargando combustible, etc.). están en mantención. También se obtiene la información de producción como por ejemplo: toneladas cargadas, tiempo de traslado, tiempos de espera, cantidad de combustible, velocidad, ubicación, etc. La información obtenida permite ir tomando decisiones durante el proceso, de manera de realizar un trabajo eficiente y seguro, logrando las metas propuestas y optimizando los recursos. Las instrucciones y comunicaciones directas entre los distintos operadores y profesionales en la mina, se efectúan mediante radios de comunicación portátiles o instaladas en los equipos, las que están sintonizadas en una frecuencia definida para cada área de trabajo.

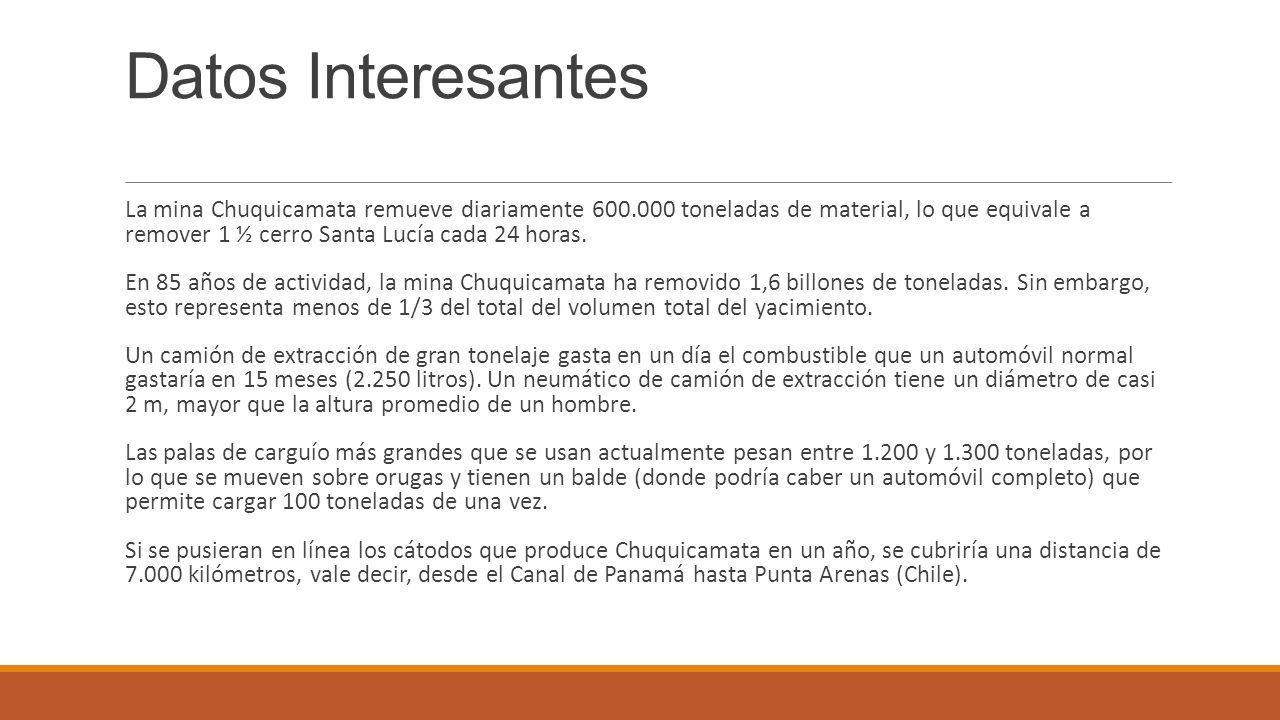

11 Datos Interesantes La mina Chuquicamata remueve diariamente 600.000 toneladas de material, lo que equivale a remover 1 ½ cerro Santa Lucía cada 24 horas. En 85 años de actividad, la mina Chuquicamata ha removido 1,6 billones de toneladas. Sin embargo, esto representa menos de 1/3 del total del volumen total del yacimiento. Un camión de extracción de gran tonelaje gasta en un día el combustible que un automóvil normal gastaría en 15 meses (2.250 litros). Un neumático de camión de extracción tiene un diámetro de casi 2 m, mayor que la altura promedio de un hombre. Las palas de carguío más grandes que se usan actualmente pesan entre 1.200 y 1.300 toneladas, por lo que se mueven sobre orugas y tienen un balde (donde podría caber un automóvil completo) que permite cargar 100 toneladas de una vez. Si se pusieran en línea los cátodos que produce Chuquicamata en un año, se cubriría una distancia de 7.000 kilómetros, vale decir, desde el Canal de Panamá hasta Punta Arenas (Chile).
