SISTEMAS DE MEDICIONES ELÉCTRICAS

Presentación del tema: "SISTEMAS DE MEDICIONES ELÉCTRICAS"— Transcripción de la presentación:

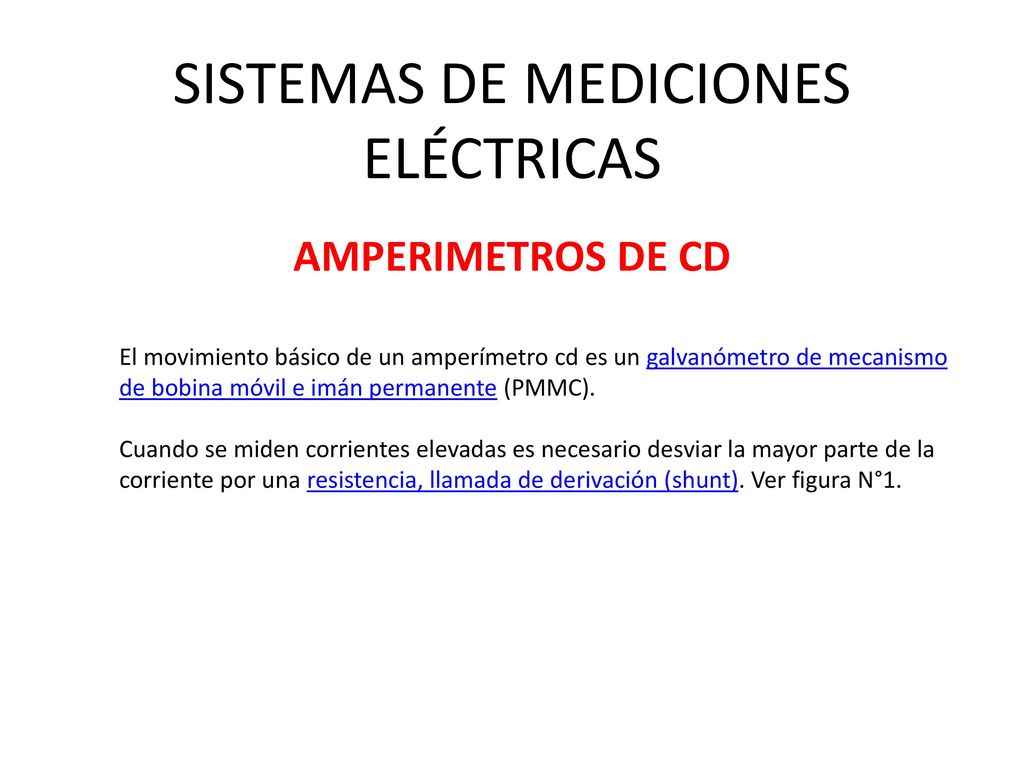

1 SISTEMAS DE MEDICIONES ELÉCTRICAS
AMPERIMETROS DE CD El movimiento básico de un amperímetro cd es un galvanómetro de mecanismo de bobina móvil e imán permanente (PMMC). Cuando se miden corrientes elevadas es necesario desviar la mayor parte de la corriente por una resistencia, llamada de derivación (shunt). Ver figura N°1.

2 GALVANÓMETRO PMMC

3 Donde: Rm = resistencia interna del galvanómetro

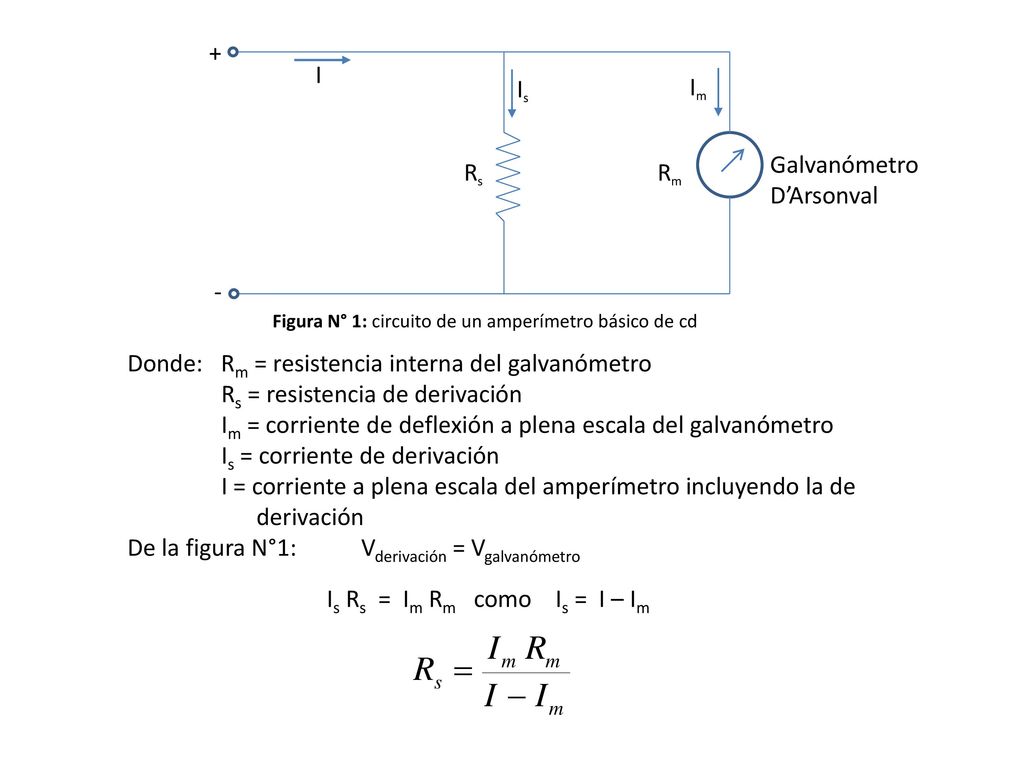

- + I Is Rs Rm Im Galvanómetro D’Arsonval Figura N° 1: circuito de un amperímetro básico de cd Donde: Rm = resistencia interna del galvanómetro Rs = resistencia de derivación Im = corriente de deflexión a plena escala del galvanómetro Is = corriente de derivación I = corriente a plena escala del amperímetro incluyendo la de derivación De la figura N°1: Vderivación = Vgalvanómetro Is Rs = Im Rm como Is = I – Im

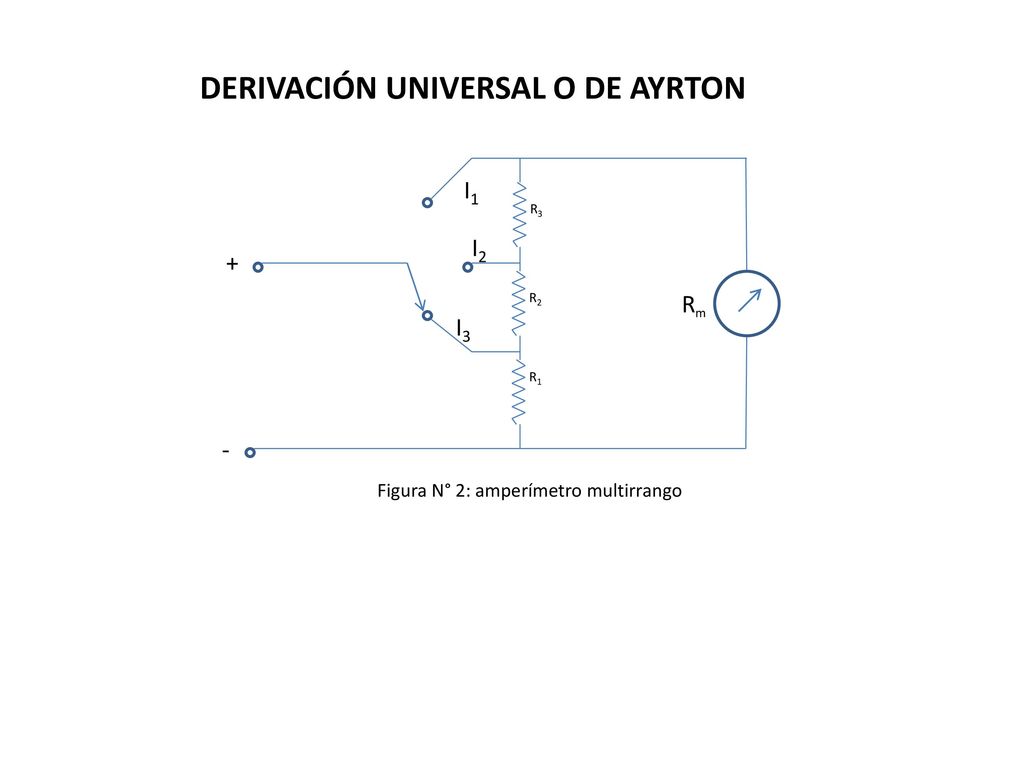

4 DERIVACIÓN UNIVERSAL O DE AYRTON
+ - Rm I1 I3 I2 Figura N° 2: amperímetro multirrango

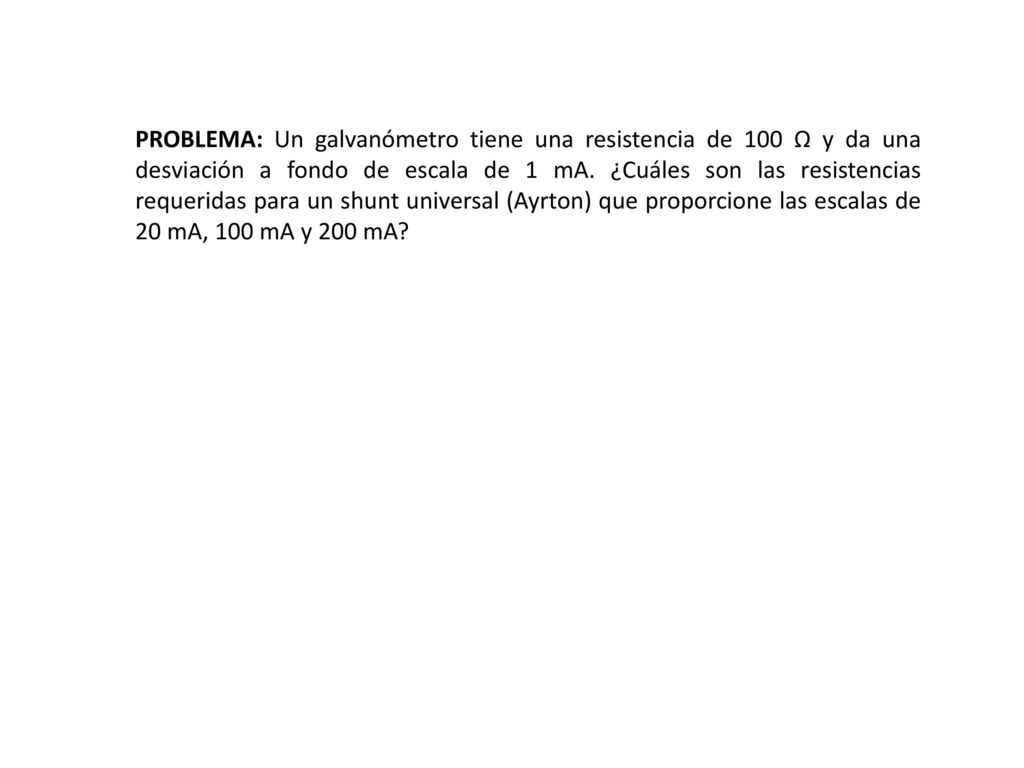

5 PROBLEMA: Un galvanómetro tiene una resistencia de 100 Ω y da una desviación a fondo de escala de 1 mA. ¿Cuáles son las resistencias requeridas para un shunt universal (Ayrton) que proporcione las escalas de 20 mA, 100 mA y 200 mA?

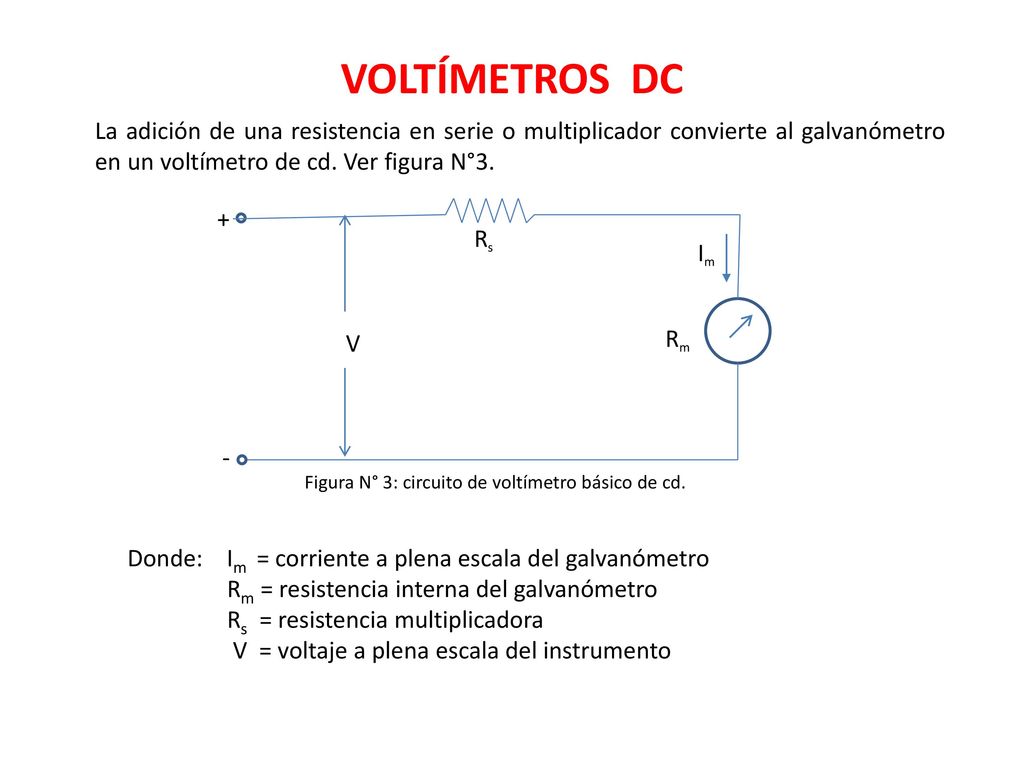

6 VOLTÍMETROS DC La adición de una resistencia en serie o multiplicador convierte al galvanómetro en un voltímetro de cd. Ver figura N°3. - + Rs Rm Im V Figura N° 3: circuito de voltímetro básico de cd. Donde: Im = corriente a plena escala del galvanómetro Rm = resistencia interna del galvanómetro Rs = resistencia multiplicadora V = voltaje a plena escala del instrumento

7 VOLTIMETRO MULTIRRANGO
De la figura N°3: VOLTIMETRO MULTIRRANGO R1 R2 R3 + - Rm V4 V1 V2 R4 V3 Im Figura N° 4: Modelo práctico de resistencias multiplicadoras en un voltímetro multirrango

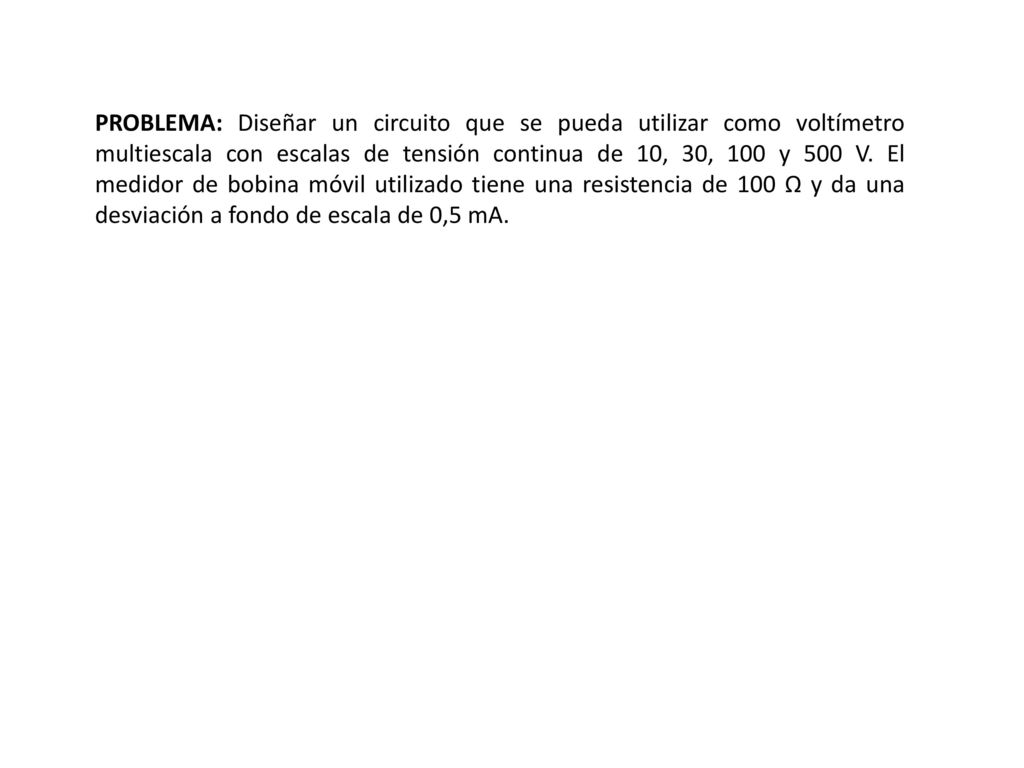

8 PROBLEMA: Diseñar un circuito que se pueda utilizar como voltímetro multiescala con escalas de tensión continua de 10, 30, 100 y 500 V. El medidor de bobina móvil utilizado tiene una resistencia de 100 Ω y da una desviación a fondo de escala de 0,5 mA.
