Corriente eléctrica
2
Temas a tratar ¿Quién es el responsable de los fenómenos eléctricos?
¿Que es la corriente eléctrica? ¿Cuántos tipos de corriente eléctrica existen? ¿Qué es la corriente continua? ¿Qué es la corriente alterna? ¿Qué es intensidad de corriente? ¿Qué es el voltaje eléctrico? ¿Qué es la potencia eléctrica? ¿Qué es la energía eléctrica?
3

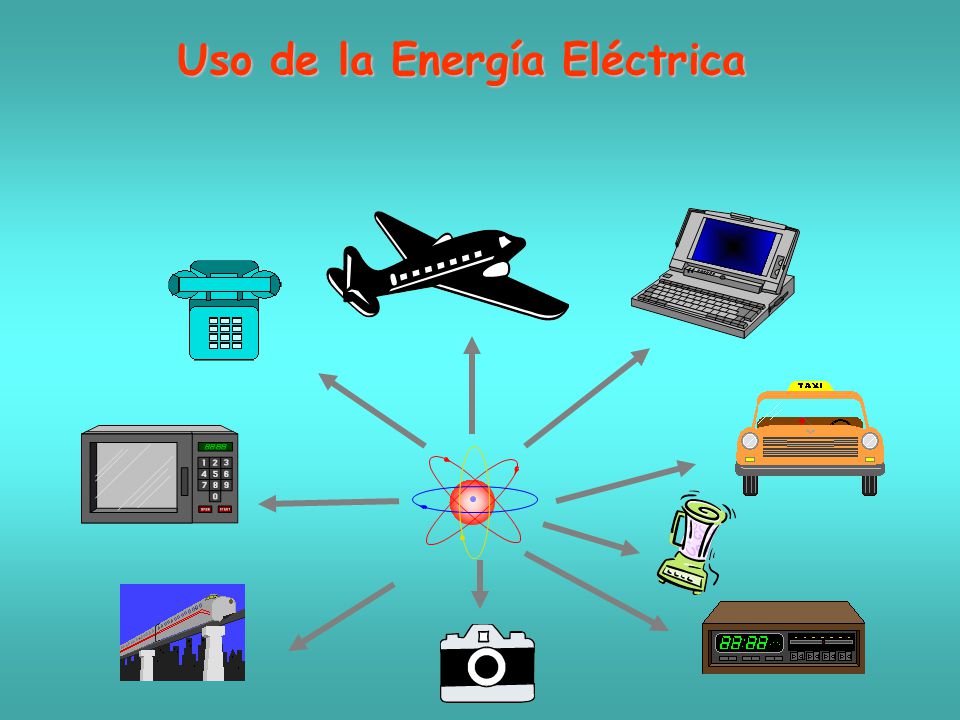

Uso de la Energía Eléctrica
4
Formas comunes de electricidad

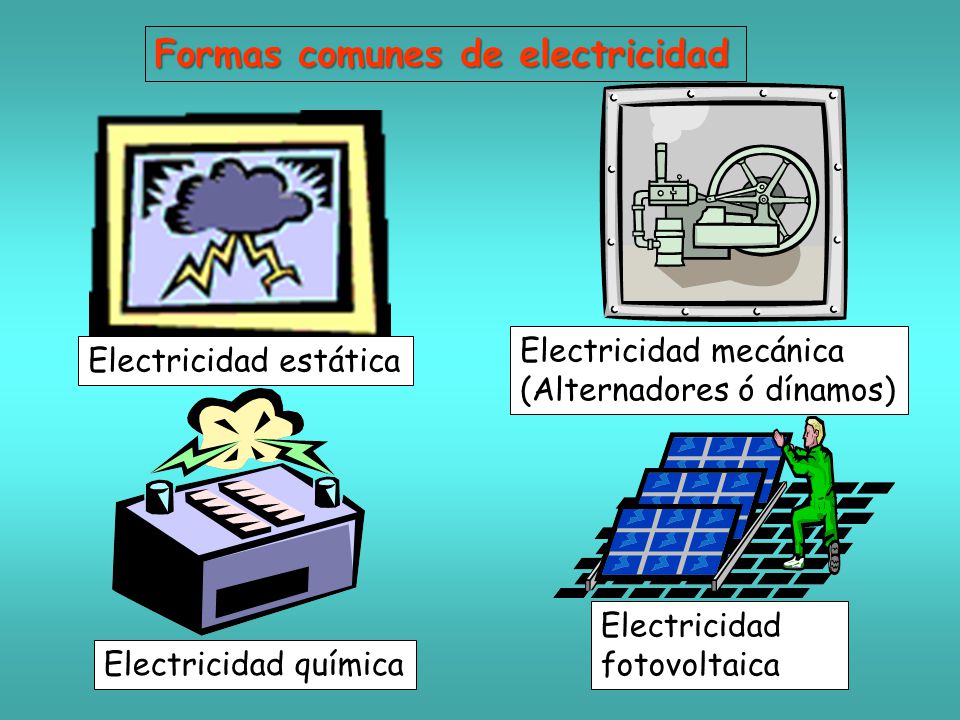

Electricidad mecánica (Alternadores ó dínamos) Electricidad estática Electricidad fotovoltaica Electricidad química
5

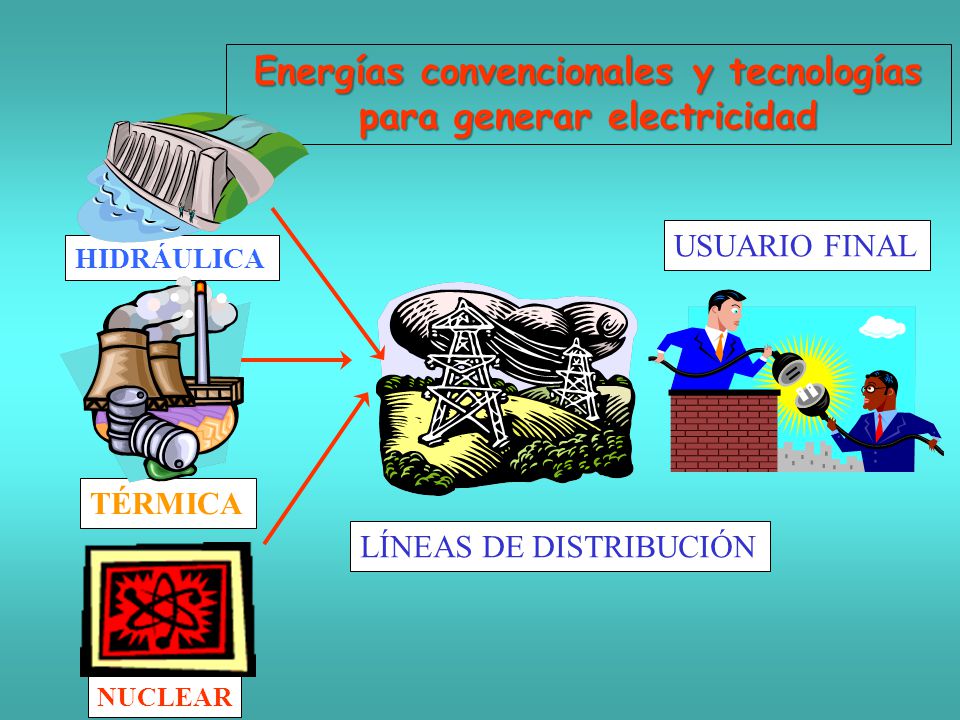

Energías convencionales y tecnologías para generar electricidad
USUARIO FINAL HIDRÁULICA TÉRMICA LÍNEAS DE DISTRIBUCIÓN NUCLEAR
6
Términos comunes en electricidad
Por su capacidad de conducir la electricidad los materiales de la naturaleza se clasifican en: conductores, aislantes y semiconductores. Los metales son los conductores que presentan el medio de menor resistencia al flujo de las cargas eléctricas. La corriente eléctrica es el movimiento ordenado de las partículas cargadas; decir es el flujo de electrones movidos por una fuerza externa.
7
Tipos de electricidad Corriente directa o continua CD: I, V t

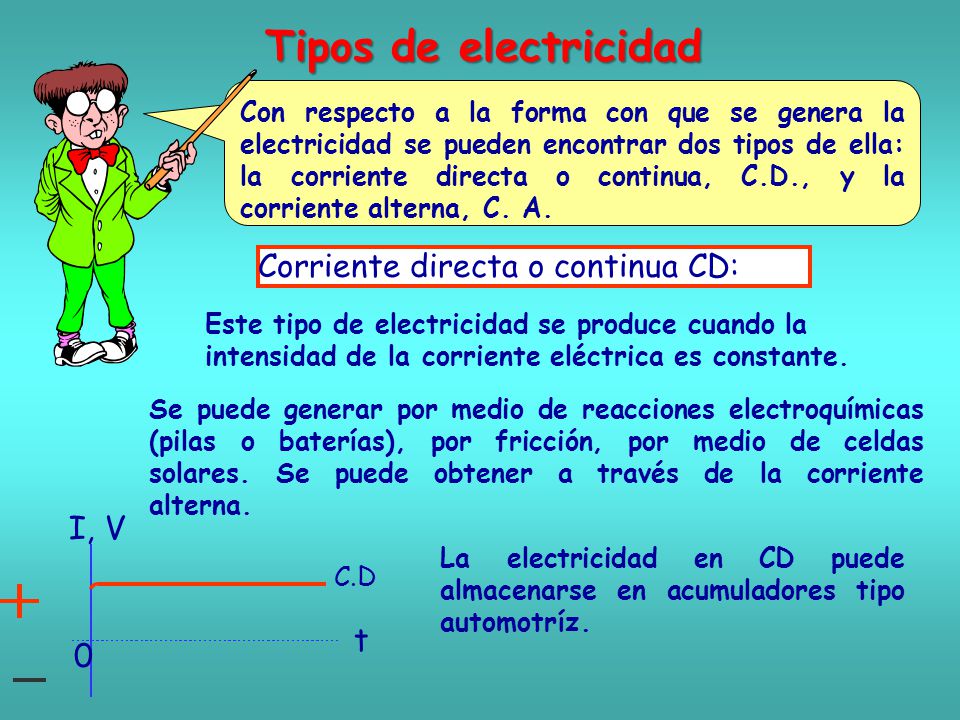

Con respecto a la forma con que se genera la electricidad se pueden encontrar dos tipos de ella: la corriente directa o continua, C.D., y la corriente alterna, C. A. Corriente directa o continua CD: Este tipo de electricidad se produce cuando la intensidad de la corriente eléctrica es constante. Se puede generar por medio de reacciones electroquímicas (pilas o baterías), por fricción, por medio de celdas solares. Se puede obtener a través de la corriente alterna. I, V C.D La electricidad en CD puede almacenarse en acumuladores tipo automotríz. t
8

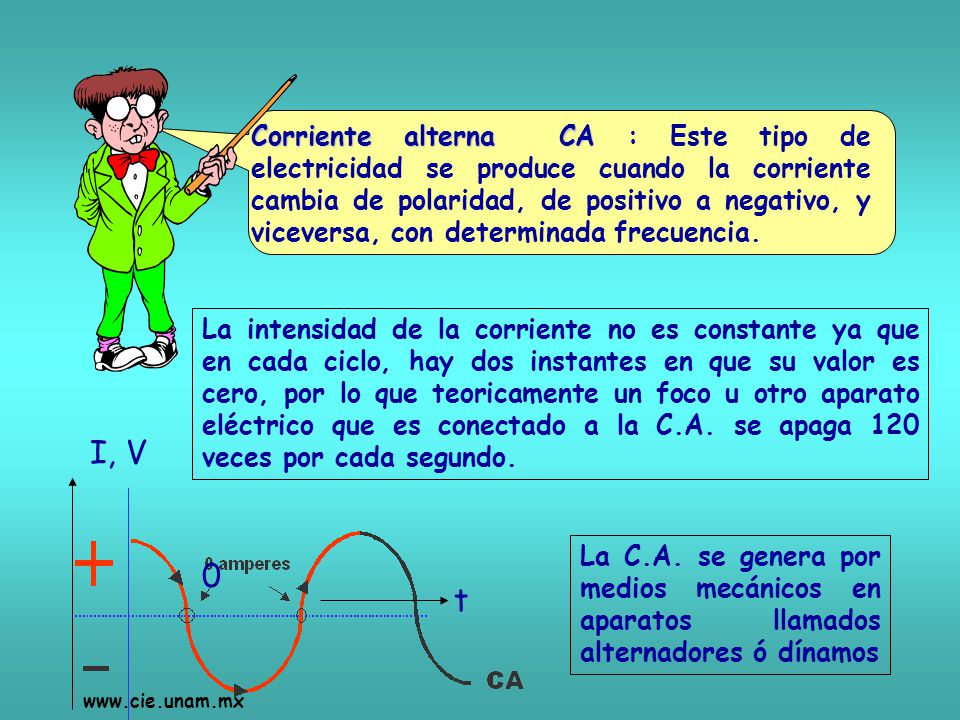

Corriente alterna CA : Este tipo de electricidad se produce cuando la corriente cambia de polaridad, de positivo a negativo, y viceversa, con determinada frecuencia. La intensidad de la corriente no es constante ya que en cada ciclo, hay dos instantes en que su valor es cero, por lo que teoricamente un foco u otro aparato eléctrico que es conectado a la C.A. se apaga 120 veces por cada segundo. I, V La C.A. se genera por medios mecánicos en aparatos llamados alternadores ó dínamos t
9
La intensidad de corriente.
Es la cantidad de carga que pasa por una sección transversal del conductor en la unidad de tiempo. Es decir, el número de electrones que en un segundo fluyen por la sección transversal de un conductor. Unidad de medición: Amper o amperio, en honor Ampere y simbolizado por: A Símbolo: I = q/t = C/s = 1A
10
Unidad de medición: El volt Simbolizado por: v Símbolo: V

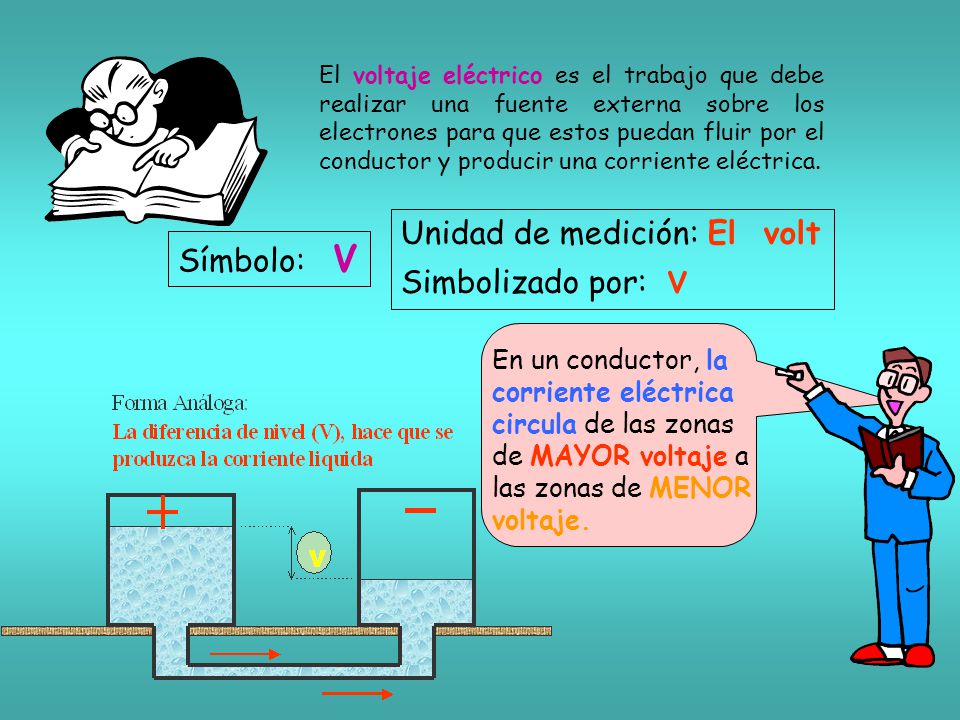

El voltaje eléctrico es el trabajo que debe realizar una fuente externa sobre los electrones para que estos puedan fluir por el conductor y producir una corriente eléctrica. Unidad de medición: El volt Simbolizado por: v Símbolo: V En un conductor, la corriente eléctrica circula de las zonas de MAYOR voltaje a las zonas de MENOR voltaje.
11

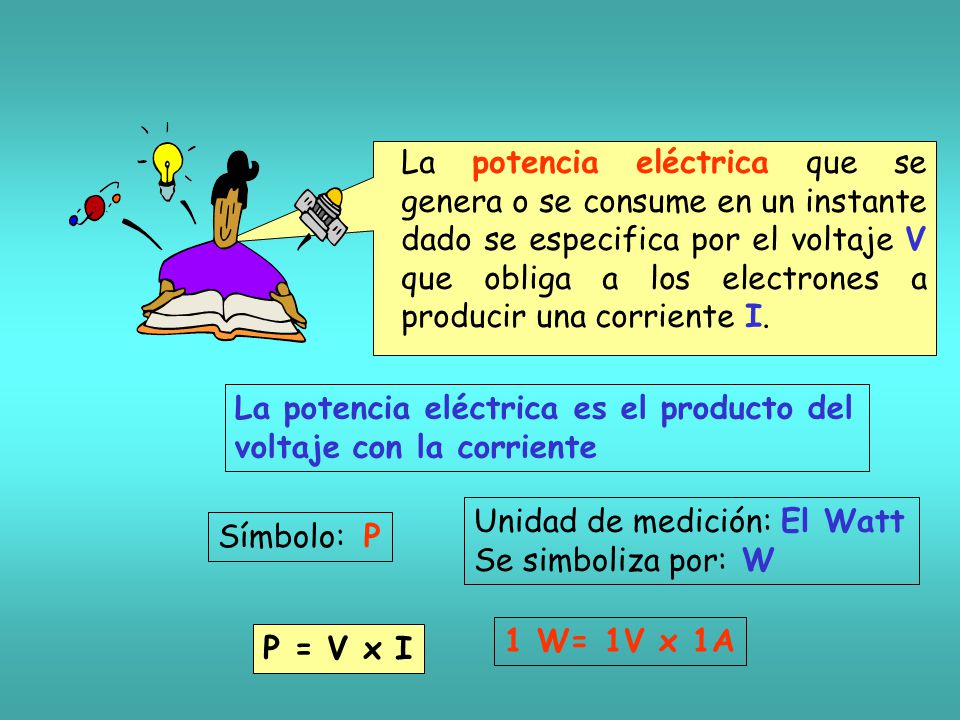

La potencia eléctrica que se genera o se consume en un instante dado se especifica por el voltaje V que obliga a los electrones a producir una corriente I. La potencia eléctrica es el producto del voltaje con la corriente Unidad de medición: El Watt Se simboliza por: W Símbolo: P 1 W= 1V x 1A P = V x I
12

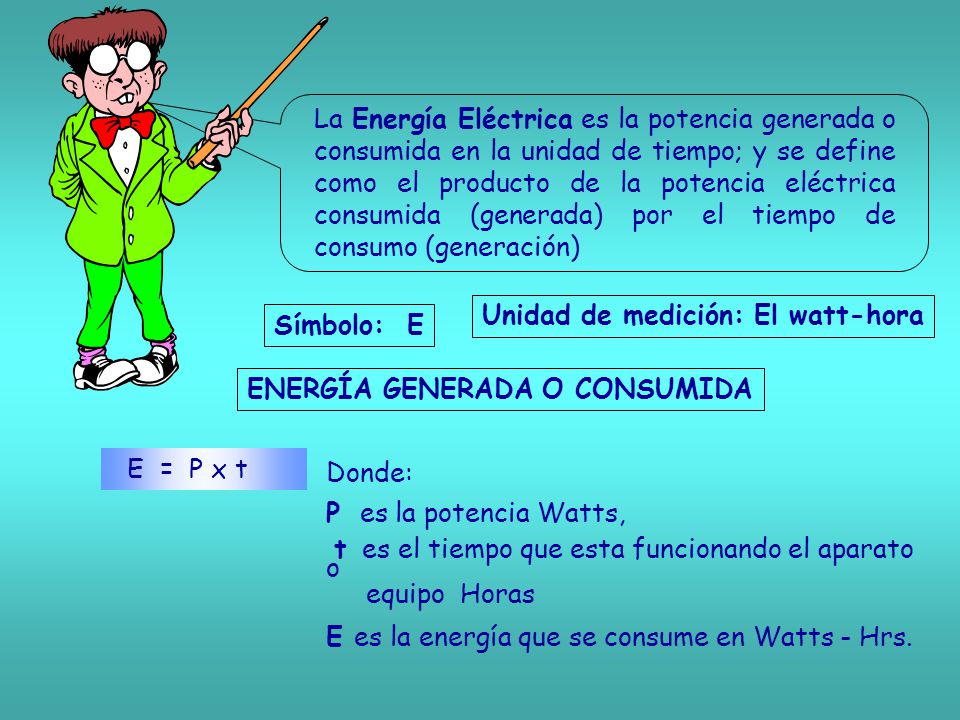

La Energía Eléctrica es la potencia generada o consumida en la unidad de tiempo; y se define como el producto de la potencia eléctrica consumida (generada) por el tiempo de consumo (generación) Unidad de medición: El watt-hora Símbolo: E ENERGÍA GENERADA O CONSUMIDA E = P x t Donde: P es la potencia Watts, t es el tiempo que esta funcionando el aparato o equipo Horas E es la energía que se consume en Watts - Hrs.
13
Mediciones Eléctricas

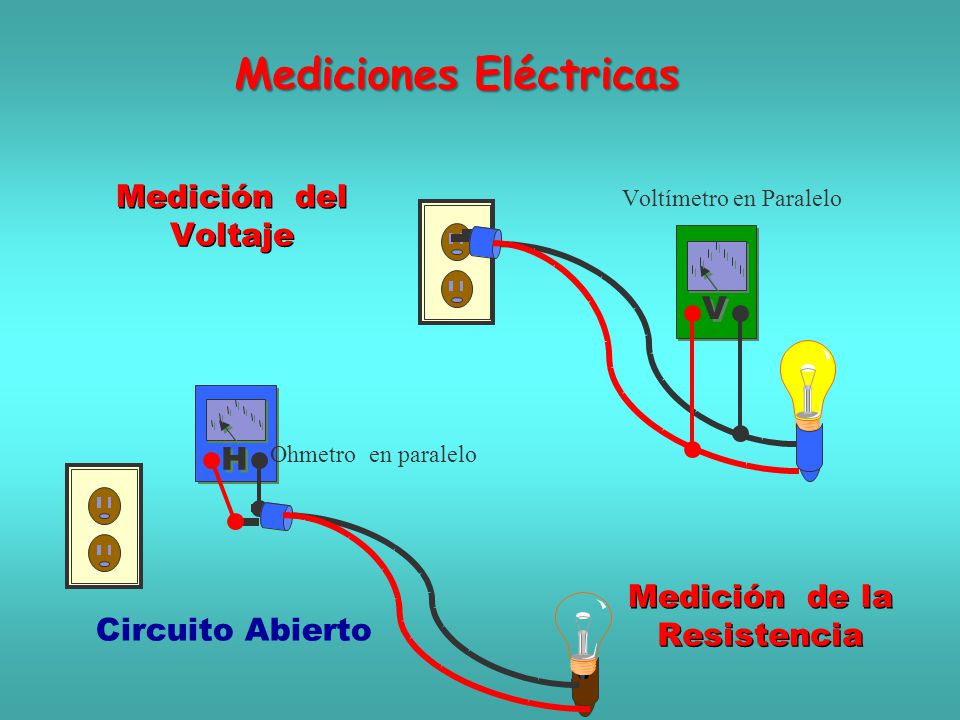

Medición del Medición del Voltímetro en Paralelo Voltaje Voltaje V H Ohmetro en paralelo Medición de la Medición de la Circuito Abierto Resistencia Resistencia
14
Mediciones Eléctricas

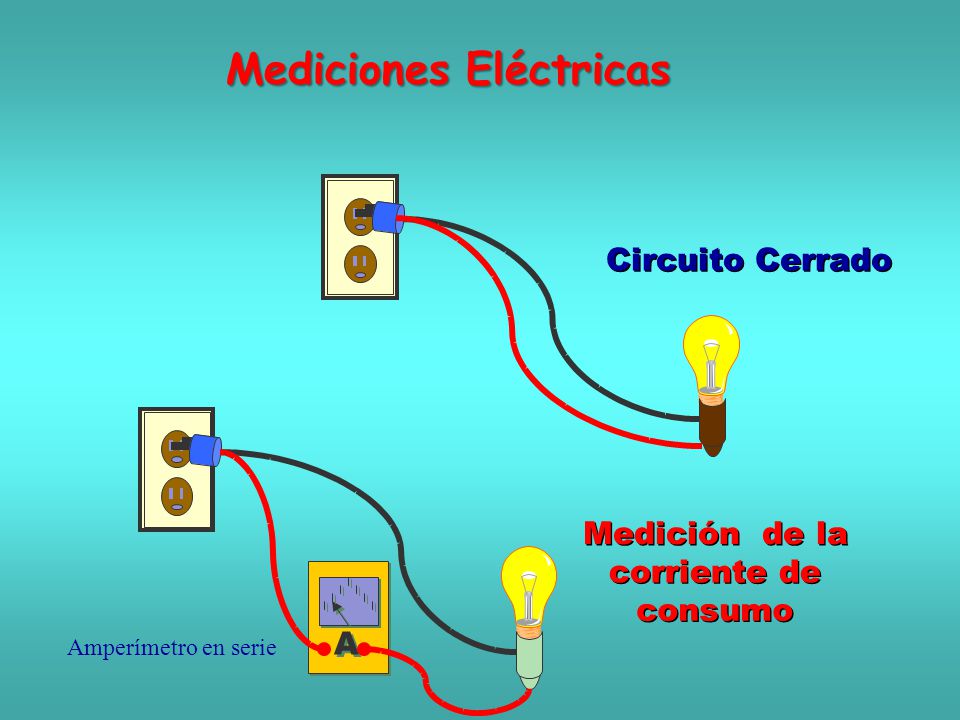

Circuito Cerrado Circuito Cerrado Medición de la Medición de la corriente de corriente de A consumo consumo Amperímetro en serie
15
físico y matemático alemán
Georg Simon Ohm ( ) físico y matemático alemán LEY DE OHM Establece una relación entre la diferencia de potencial (v) y la intensidad de corriente (I) en una resistencia (R)
16
En unidades del Sistema internacional:

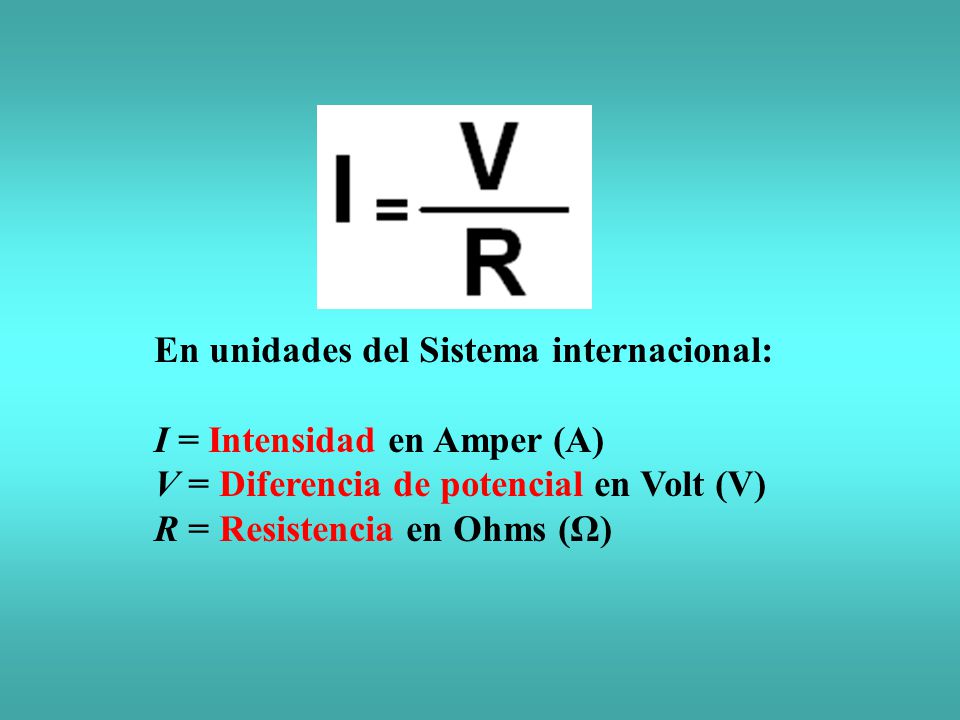

I = Intensidad en Amper (A) V = Diferencia de potencial en Volt (V) R = Resistencia en Ohms (Ω)
17

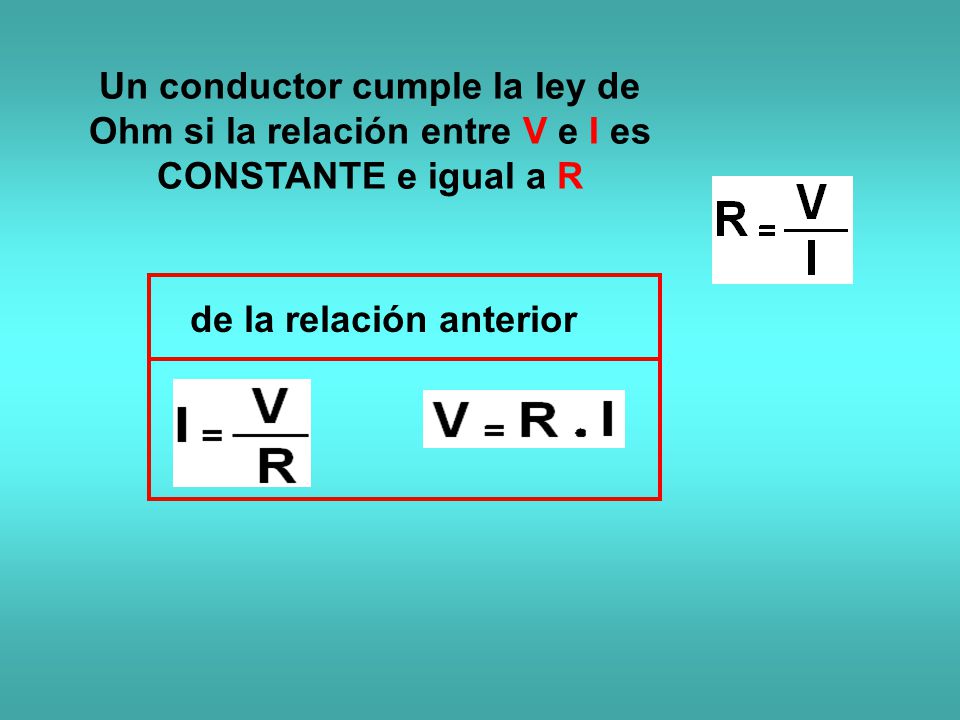

Un conductor cumple la ley de Ohm si la relación entre V e I es CONSTANTE e igual a R
de la relación anterior
18

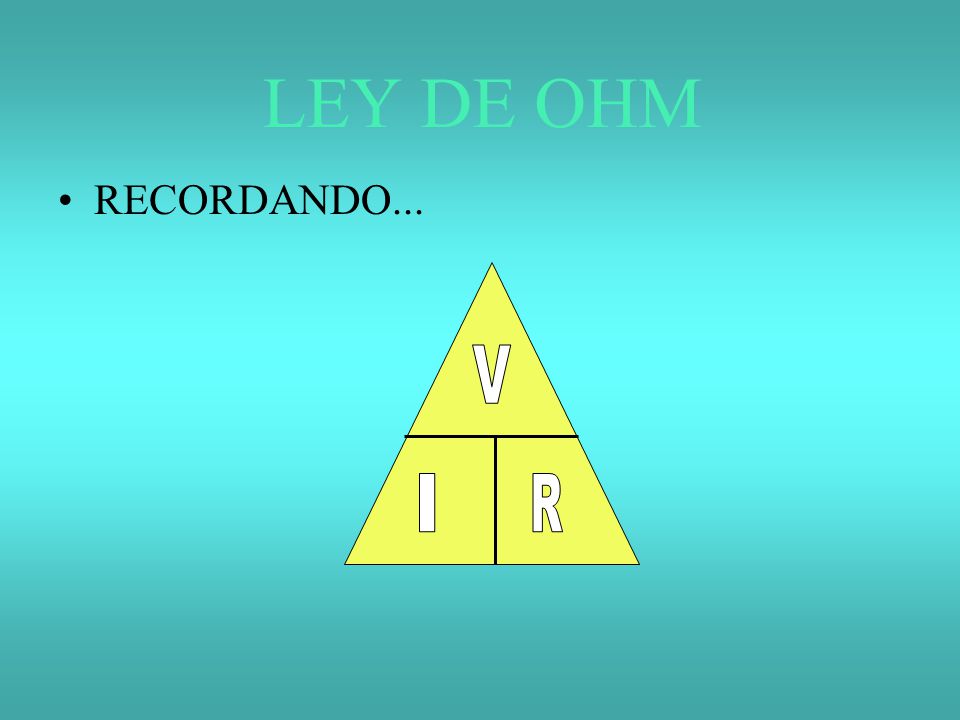

LEY DE OHM RECORDANDO... V I R
19

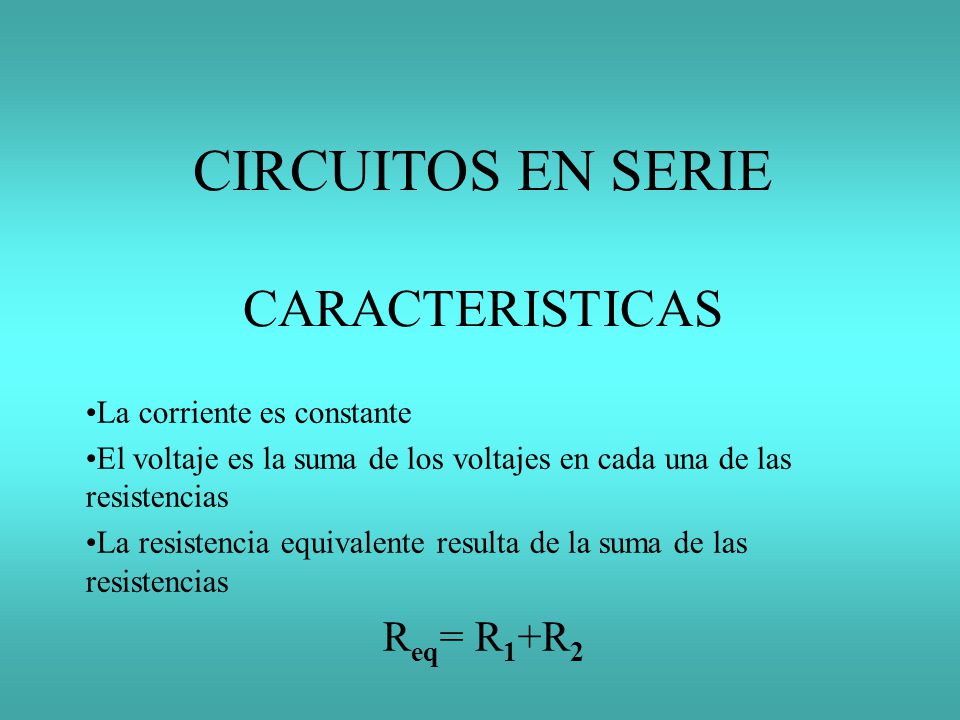

CIRCUITOS EN SERIE CARACTERISTICAS
La corriente es constante El voltaje es la suma de los voltajes en cada una de las resistencias La resistencia equivalente resulta de la suma de las resistencias Req= R1+R2
20

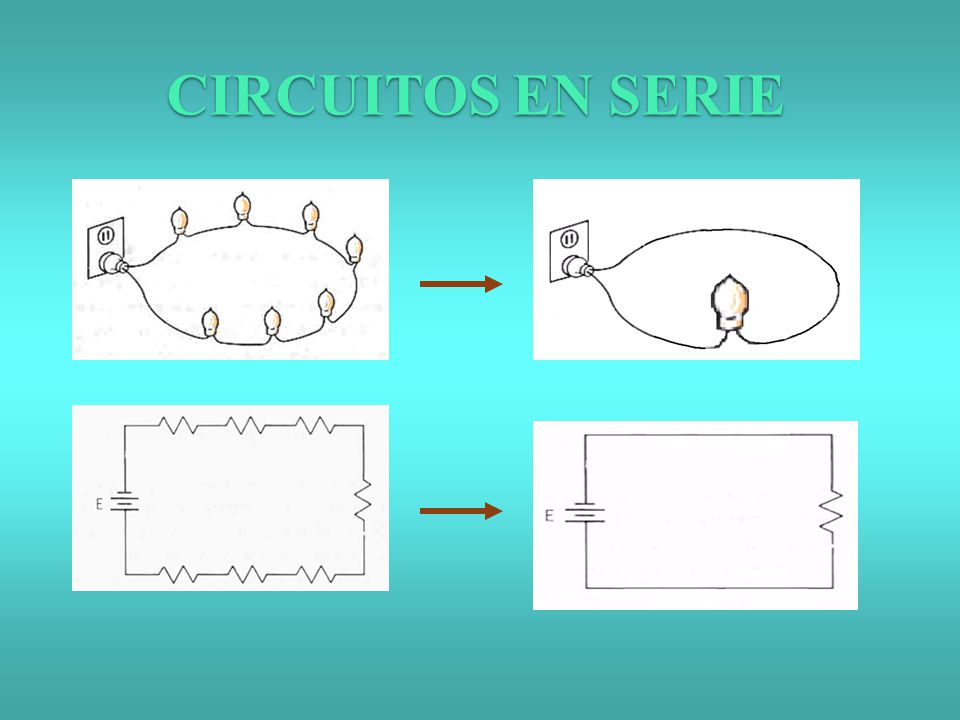

CIRCUITOS EN SERIE
21

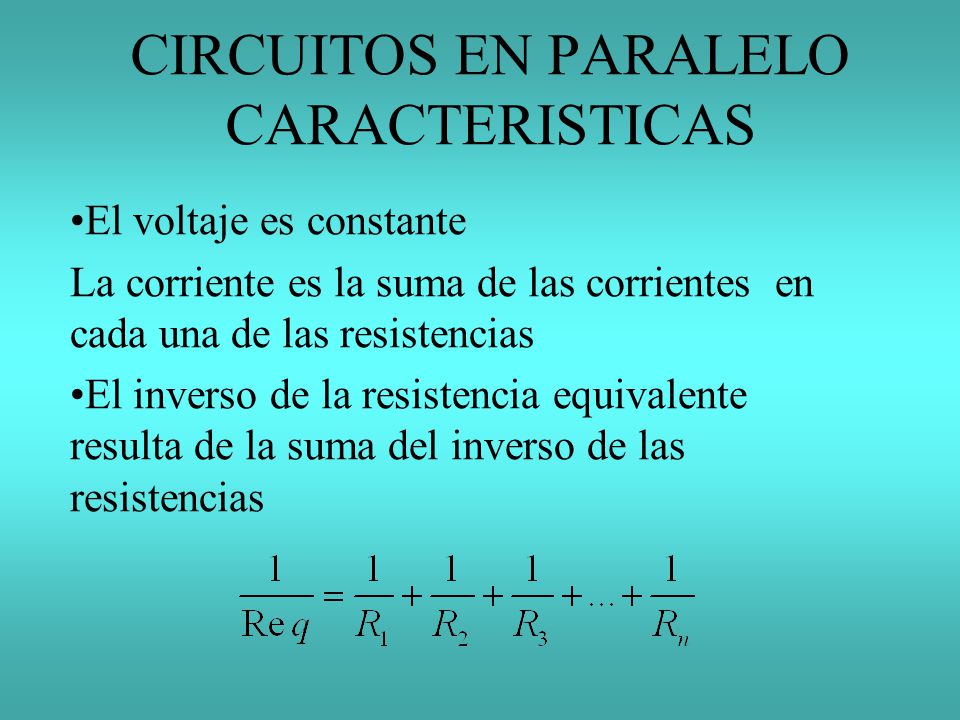

CIRCUITOS EN PARALELO CARACTERISTICAS

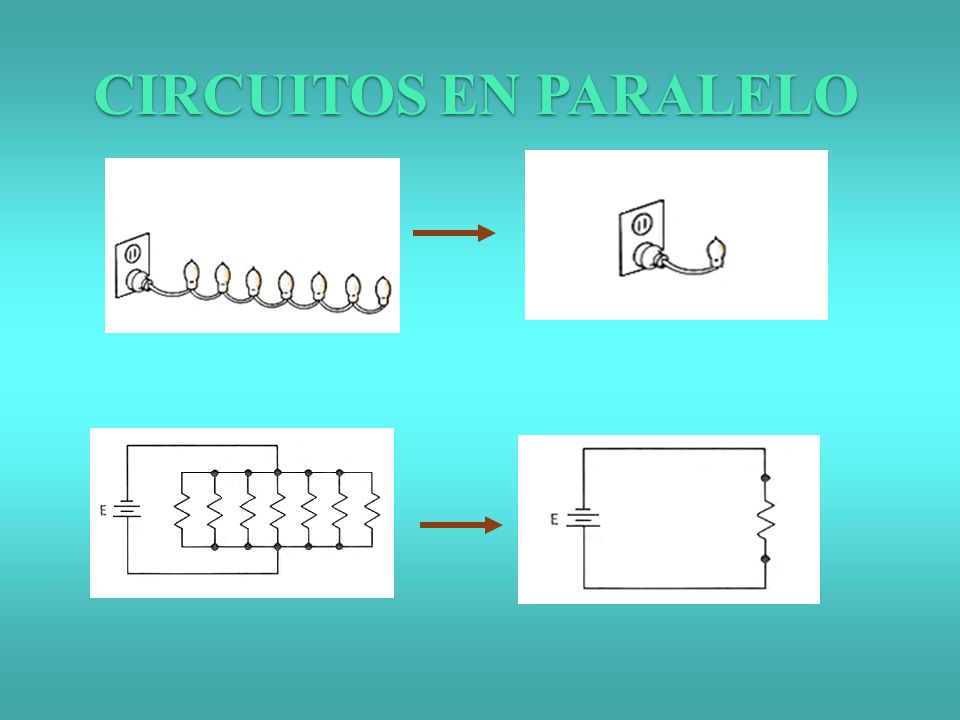

El voltaje es constante La corriente es la suma de las corrientes en cada una de las resistencias El inverso de la resistencia equivalente resulta de la suma del inverso de las resistencias
22
CIRCUITOS EN PARALELO
23
CIRCUITO MIXTO Para analizar el siguiente circuito, se empieza por simplificarlo encontrando las resistencias equivalentes en cada caso
24
Ley de Ohm I V + - I Ley de Ohm R V
Voltímetro Menor valor de R R I V Mayor valor de R + - I V Amperímetro El comportamiento lineal indica que: De donde: V= Voltaje ( Volts ) I = Corriente ( Amper R = Resistencia (ohm) I a V I = m V m = 1 / R V = R I Ley de Ohm
26
Gracias
