1 Trayectoria cerrada por donde circula una corriente eléctrica

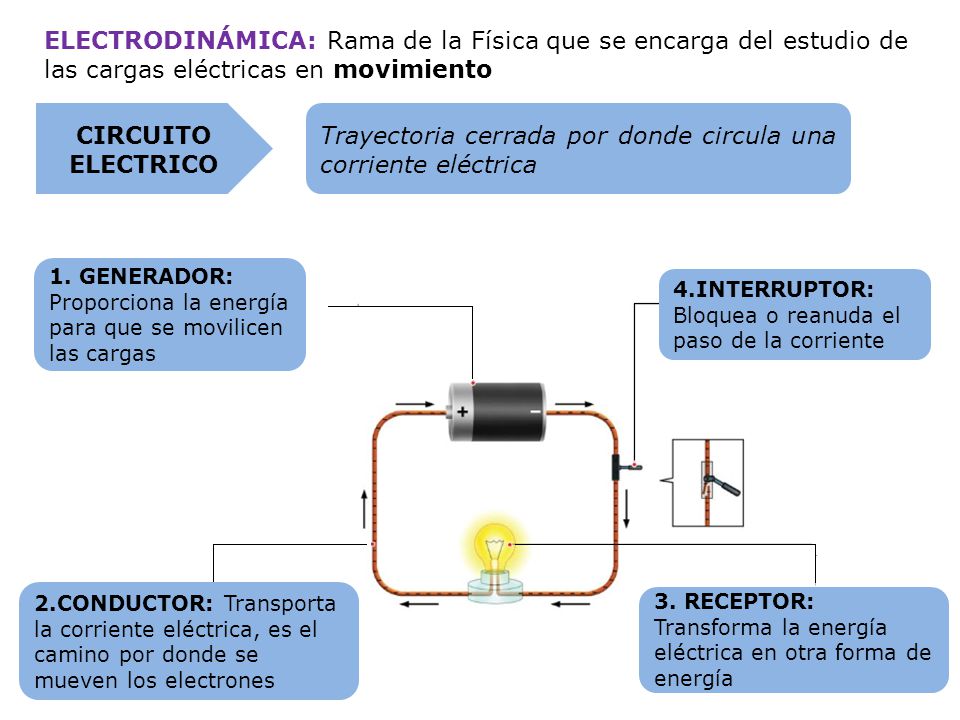

ELECTRODINÁMICA: Rama de la Física que se encarga del estudio de las cargas eléctricas en movimiento CIRCUITO ELECTRICO Trayectoria cerrada por donde circula una corriente eléctrica 1. GENERADOR: Proporciona la energía para que se movilicen las cargas 4.INTERRUPTOR: Bloquea o reanuda el paso de la corriente 2.CONDUCTOR: Transporta la corriente eléctrica, es el camino por donde se mueven los electrones 3. RECEPTOR: Transforma la energía eléctrica en otra forma de energía

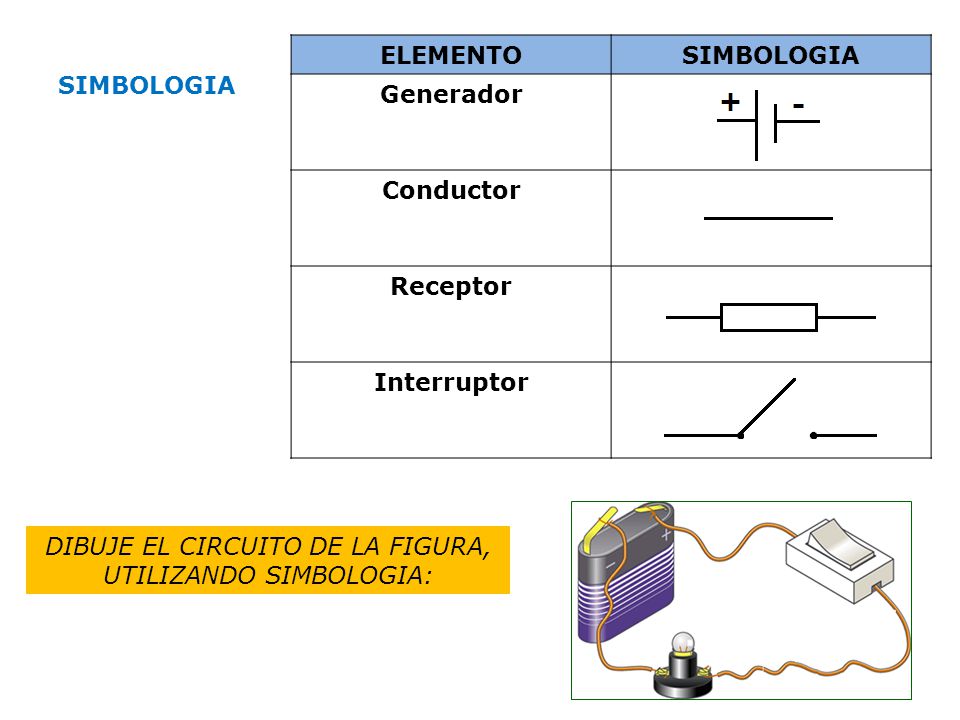

2 DIBUJE EL CIRCUITO DE LA FIGURA, UTILIZANDO SIMBOLOGIA:
ELEMENTO SIMBOLOGIA Generador Conductor Receptor Interruptor SIMBOLOGIA DIBUJE EL CIRCUITO DE LA FIGURA, UTILIZANDO SIMBOLOGIA:

3

4 CORRIENTE DE AGUA CIRCULANDO
DEFINICIONES CORRIENTE ELÉCTRICA: es la circulación o flujo de electrones a través de un alambre conductor, desde el extremo negativo hacia el positivo SIN CORRIENTE CON CORRIENTE CORRIENTE DE AGUA CIRCULANDO

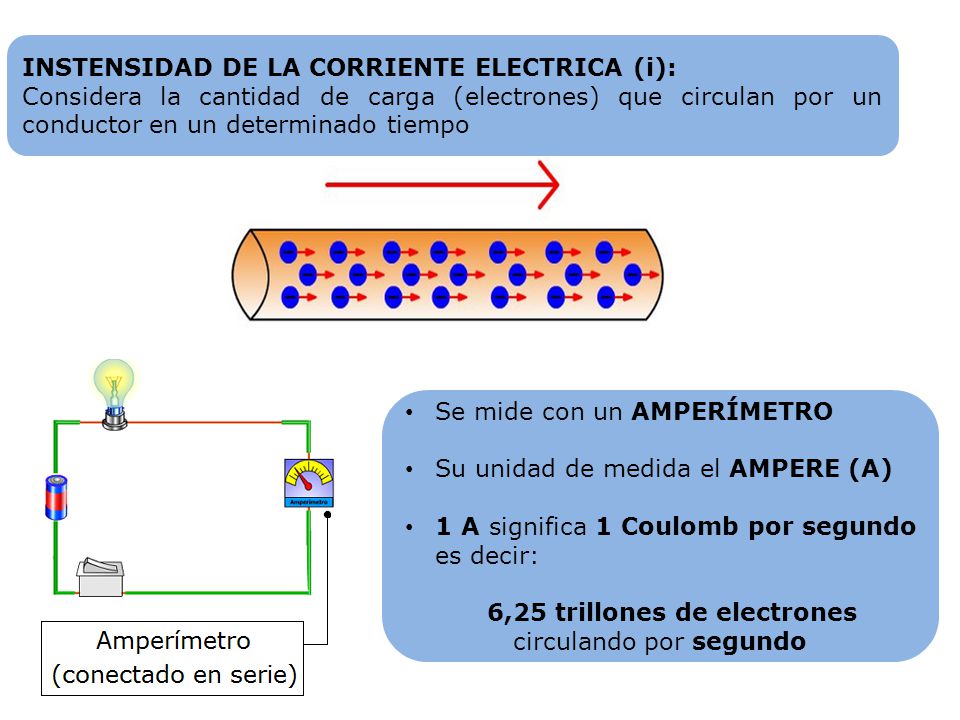

5 6,25 trillones de electrones circulando por segundo
INSTENSIDAD DE LA CORRIENTE ELECTRICA (i): Considera la cantidad de carga (electrones) que circulan por un conductor en un determinado tiempo Se mide con un AMPERÍMETRO Su unidad de medida el AMPERE (A) 1 A significa 1 Coulomb por segundo es decir: 6,25 trillones de electrones circulando por segundo

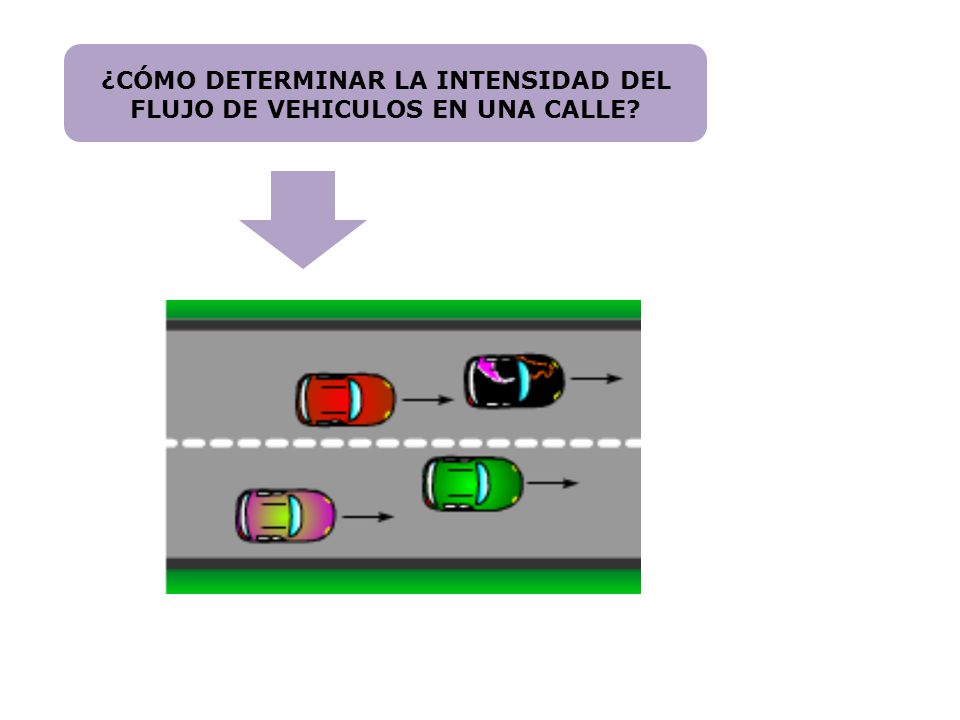

6 ¿CÓMO DETERMINAR LA INTENSIDAD DEL FLUJO DE VEHICULOS EN UNA CALLE?

7 RESISTENCIA ELÉCTRICA (R): Es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado Electrones fluyendo por conductor que presenta baja R Electrones fluyendo por material que presenta alta R

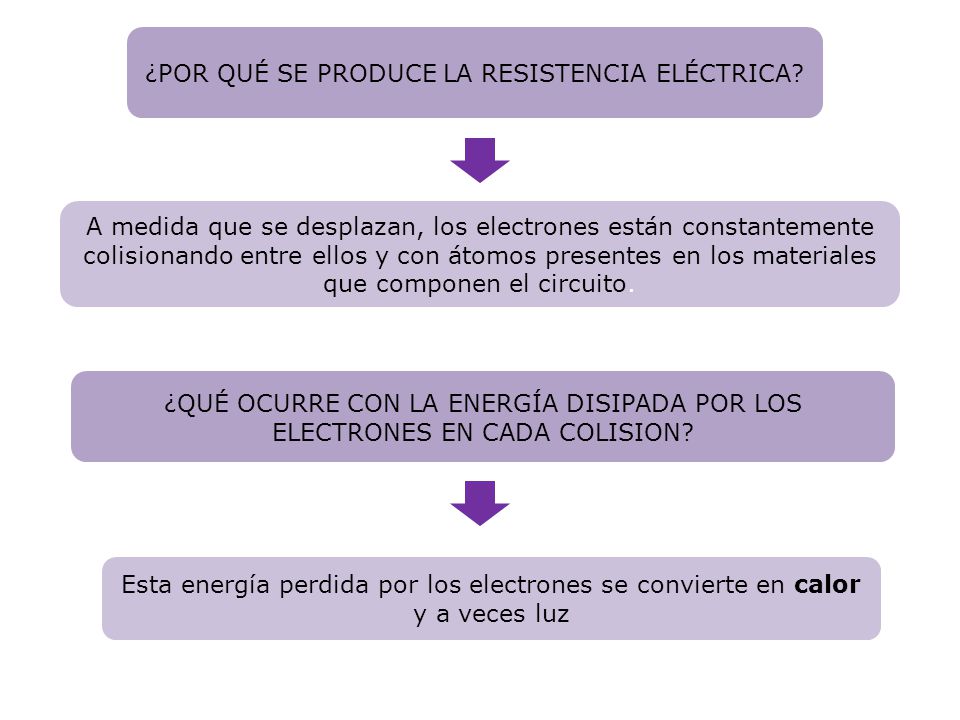

8 ¿POR QUÉ SE PRODUCE LA RESISTENCIA ELÉCTRICA?
A medida que se desplazan, los electrones están constantemente colisionando entre ellos y con átomos presentes en los materiales que componen el circuito. ¿QUÉ OCURRE CON LA ENERGÍA DISIPADA POR LOS ELECTRONES EN CADA COLISION? Esta energía perdida por los electrones se convierte en calor y a veces luz

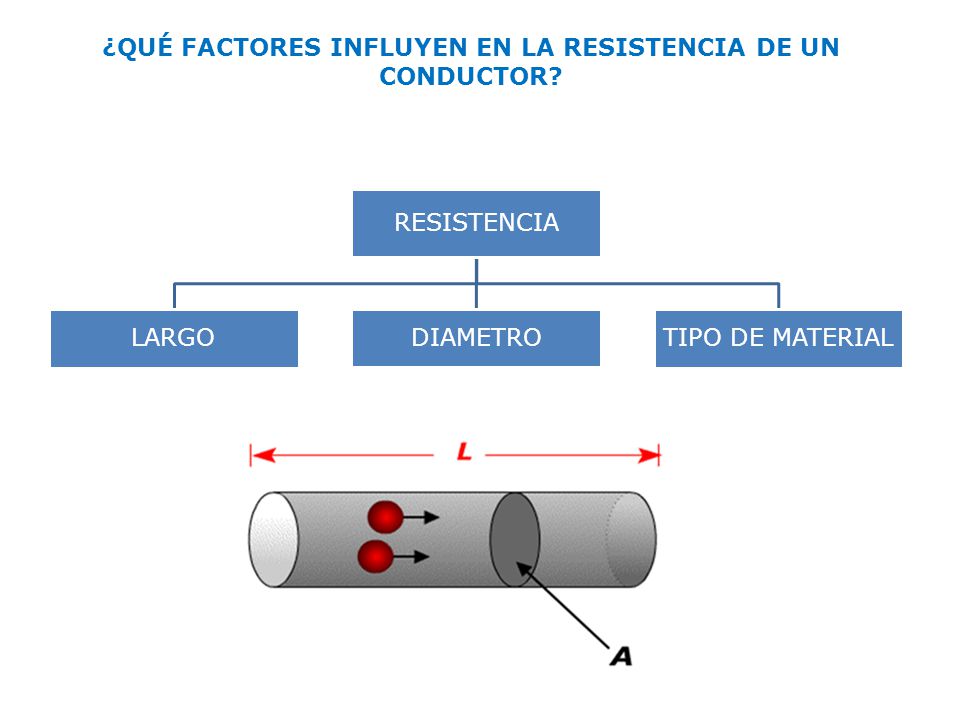

9 ¿QUÉ FACTORES INFLUYEN EN LA RESISTENCIA DE UN CONDUCTOR?
LARGO DIAMETRO TIPO DE MATERIAL

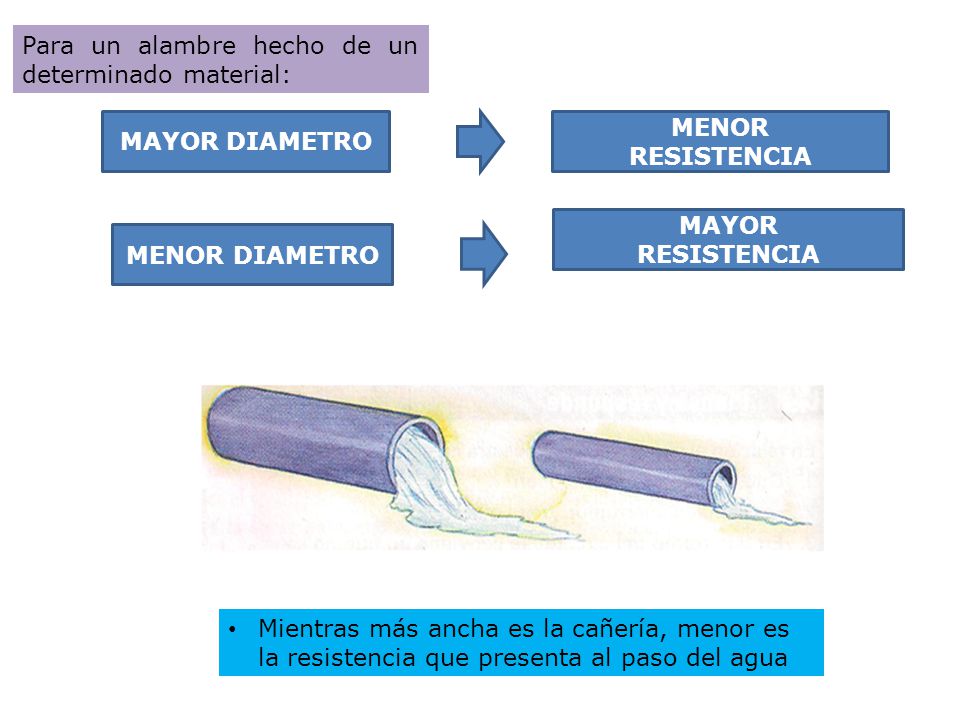

10 Para un alambre hecho de un determinado material:
MAYOR DIAMETRO MENOR RESISTENCIA MAYOR RESISTENCIA MENOR DIAMETRO Mientras más ancha es la cañería, menor es la resistencia que presenta al paso del agua

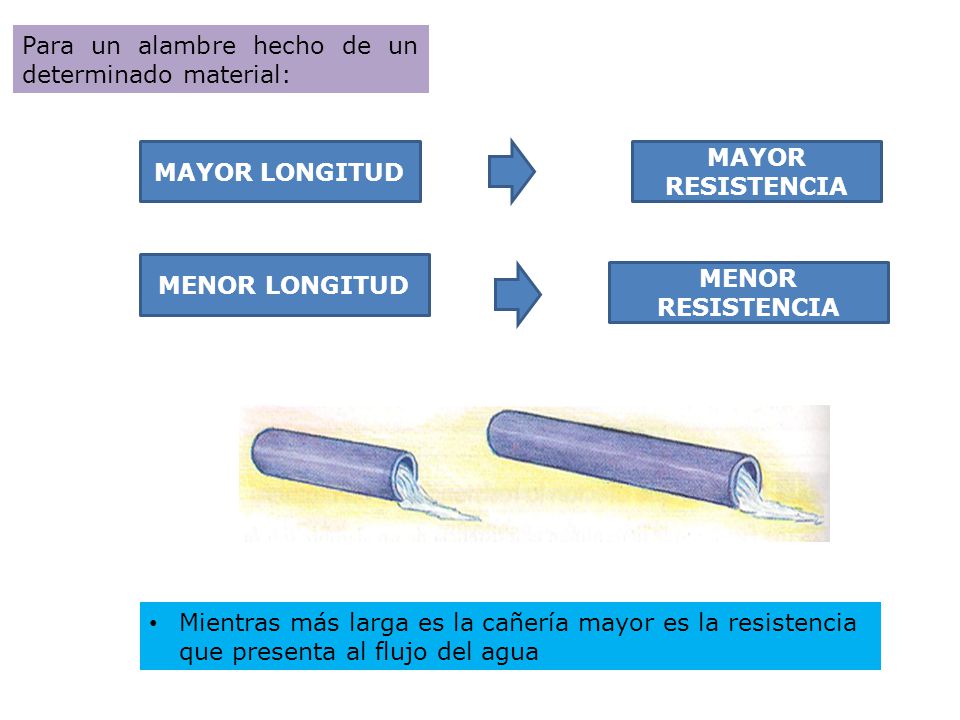

11 Para un alambre hecho de un determinado material:
MAYOR LONGITUD MAYOR RESISTENCIA MENOR LONGITUD MENOR RESISTENCIA Mientras más larga es la cañería mayor es la resistencia que presenta al flujo del agua

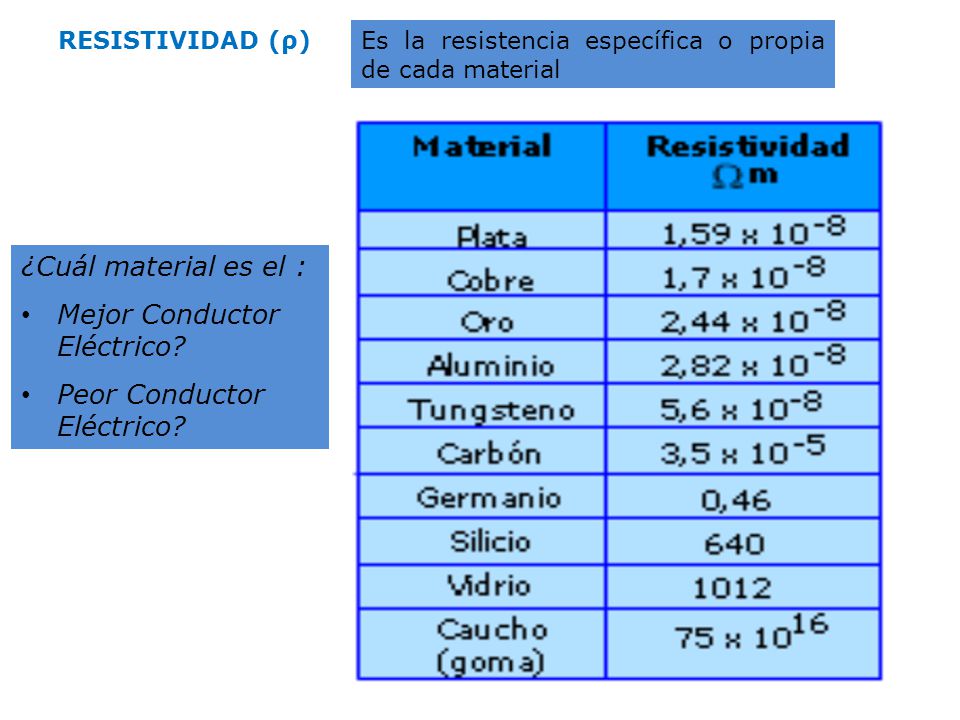

12 Mejor Conductor Eléctrico?
RESISTIVIDAD (ρ) Es la resistencia específica o propia de cada material ¿Cuál material es el : Mejor Conductor Eléctrico? Peor Conductor Eléctrico?

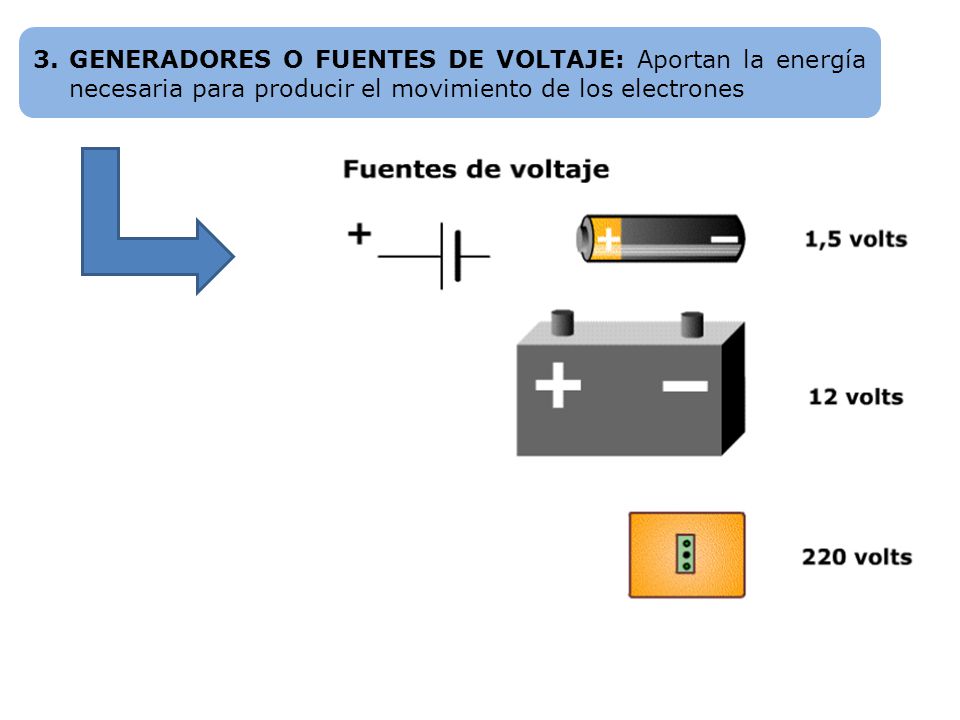

13 GENERADORES O FUENTES DE VOLTAJE: Aportan la energía necesaria para producir el movimiento de los electrones

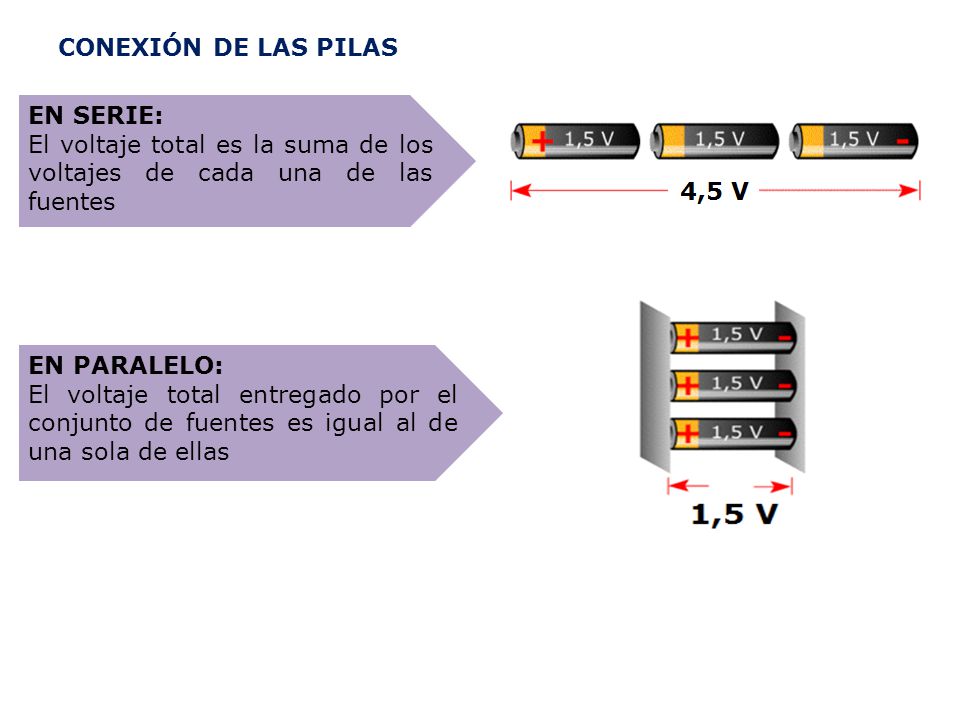

14 CONEXIÓN DE LAS PILAS EN SERIE: El voltaje total es la suma de los voltajes de cada una de las fuentes EN PARALELO: El voltaje total entregado por el conjunto de fuentes es igual al de una sola de ellas

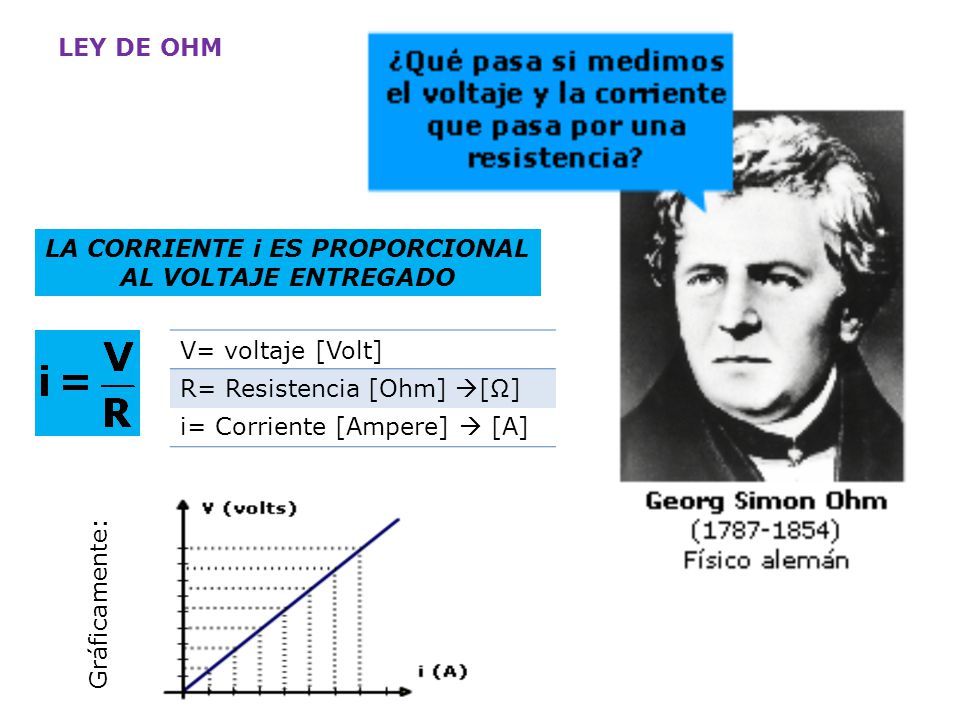

15 LA CORRIENTE i ES PROPORCIONAL AL VOLTAJE ENTREGADO
LEY DE OHM LA CORRIENTE i ES PROPORCIONAL AL VOLTAJE ENTREGADO V= voltaje [Volt] R= Resistencia [Ohm] [Ω] i= Corriente [Ampere]  [A] Gráficamente:

16 EJEMPLOS Si el voltaje permanece constante: ¿Qué ocurre con la corriente si duplicamos la resistencia? ¿Qué ocurre con la corriente si la resistencia se reduce a la tercera parte? Si la resistencia permanece constante ¿Qué ocurre con la corriente si duplicamos el voltaje? 3.- Se aplica un voltaje de 12 Volt a una resistencia de 3 Ω. Determina la intensidad de la corriente producida 4.- Circula una corriente de 5 A en una resistencia de 12 Ω. ¿Qué voltaje se aplicó?

17 EJERCICIOS Se aplica un voltaje de 12 Volt a una resistencia de 4 Ω. Determina la corriente producida Por un resistencia de 5 Ω circula una corriente de 3 A. Determina el voltaje aplicado Al aplicar un voltaje de 12 Volt se observa que la corriente producida es de 6 A. Determina el valor de la resistencia Se aplica un voltaje de 18 Volt a una resistencia de 3 Ω. Determina la corriente producida Por un resistencia de 3 Ω circula una corriente de 7 A. Determina el voltaje aplicado Si el voltaje aplicado permanece constante ¿Qué ocurre con la corriente al triplicar la resistencia?

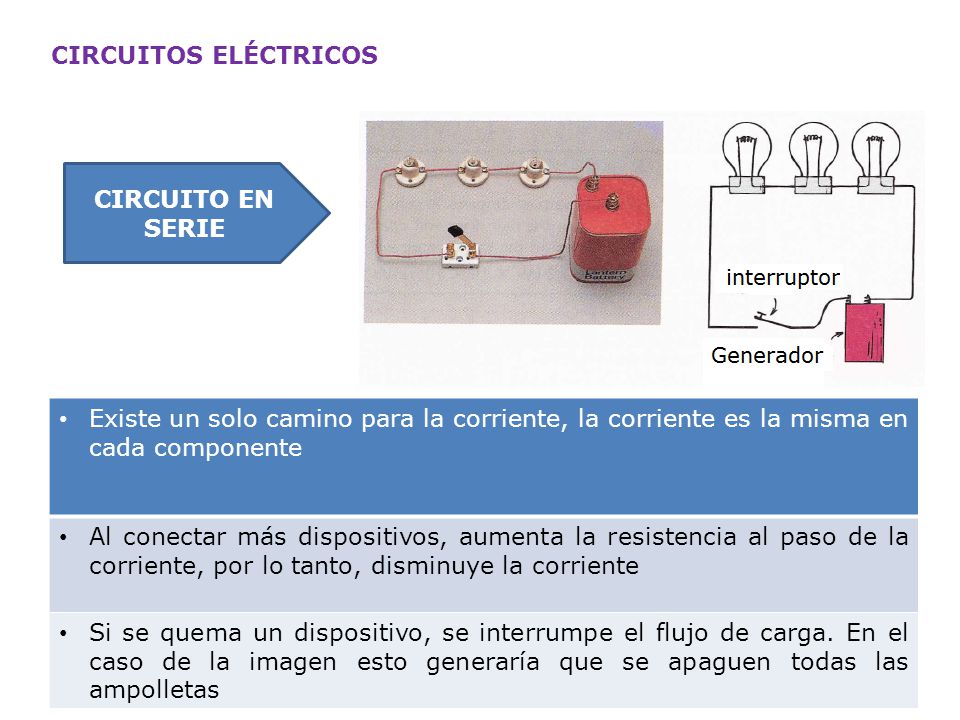

18 CIRCUITOS ELÉCTRICOS CIRCUITO EN SERIE Existe un solo camino para la corriente, la corriente es la misma en cada componente Al conectar más dispositivos, aumenta la resistencia al paso de la corriente, por lo tanto, disminuye la corriente Si se quema un dispositivo, se interrumpe el flujo de carga. En el caso de la imagen esto generaría que se apaguen todas las ampolletas

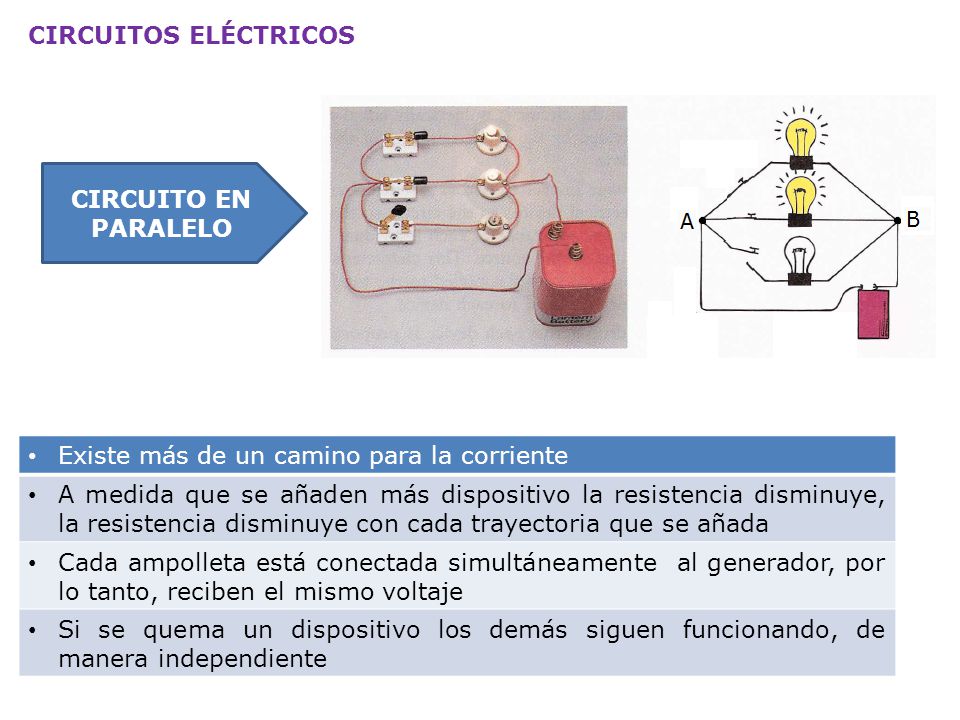

19 CIRCUITOS ELÉCTRICOS CIRCUITO EN PARALELO Existe más de un camino para la corriente A medida que se añaden más dispositivo la resistencia disminuye, la resistencia disminuye con cada trayectoria que se añada Cada ampolleta está conectada simultáneamente al generador, por lo tanto, reciben el mismo voltaje Si se quema un dispositivo los demás siguen funcionando, de manera independiente

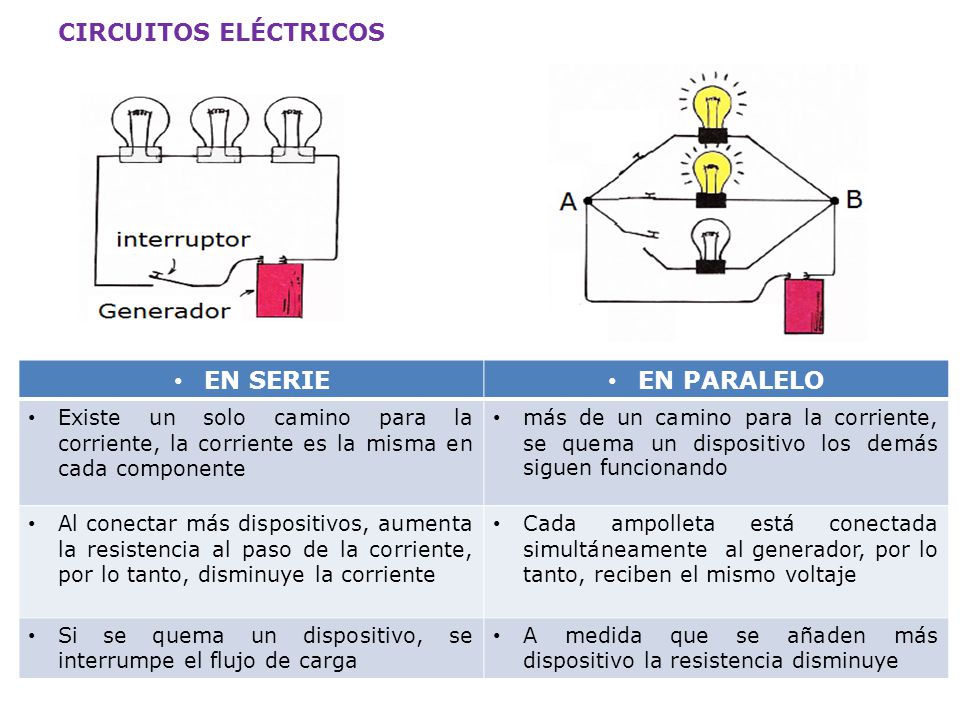

20 CIRCUITOS ELÉCTRICOS EN SERIE EN PARALELO
Existe un solo camino para la corriente, la corriente es la misma en cada componente más de un camino para la corriente, se quema un dispositivo los demás siguen funcionando Al conectar más dispositivos, aumenta la resistencia al paso de la corriente, por lo tanto, disminuye la corriente Cada ampolleta está conectada simultáneamente al generador, por lo tanto, reciben el mismo voltaje Si se quema un dispositivo, se interrumpe el flujo de carga A medida que se añaden más dispositivo la resistencia disminuye
