1 Instrumentos de medición eléctrica
óhmetro Voltímetro Amperímetro

2 óhmetro Este óhmetro equipado con una pantalla LCD de alto contraste es un nuevo óhmetro de medición de sólida construcción que cuenta con doble carcasa de plástico. El óhmetro tiene selección de rango automática y una precisión básica DC del 0,5 %. La solidez y fiabilidad del óhmetro lo hace apto para ser utilizado tanto en laboratorio o en investigación y desarrollo como en el servicio técnico in situ.

3 Funciones del óhmetro

4 Funciones del óhmetro: 1. Pantalla LCD 2. Selector de funciones. 3

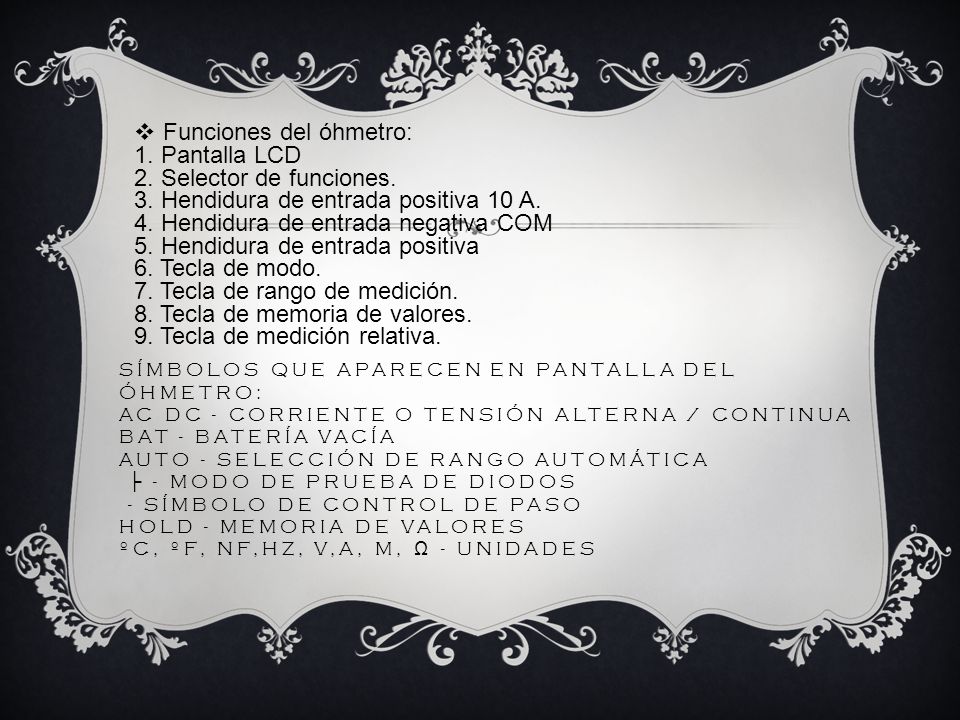

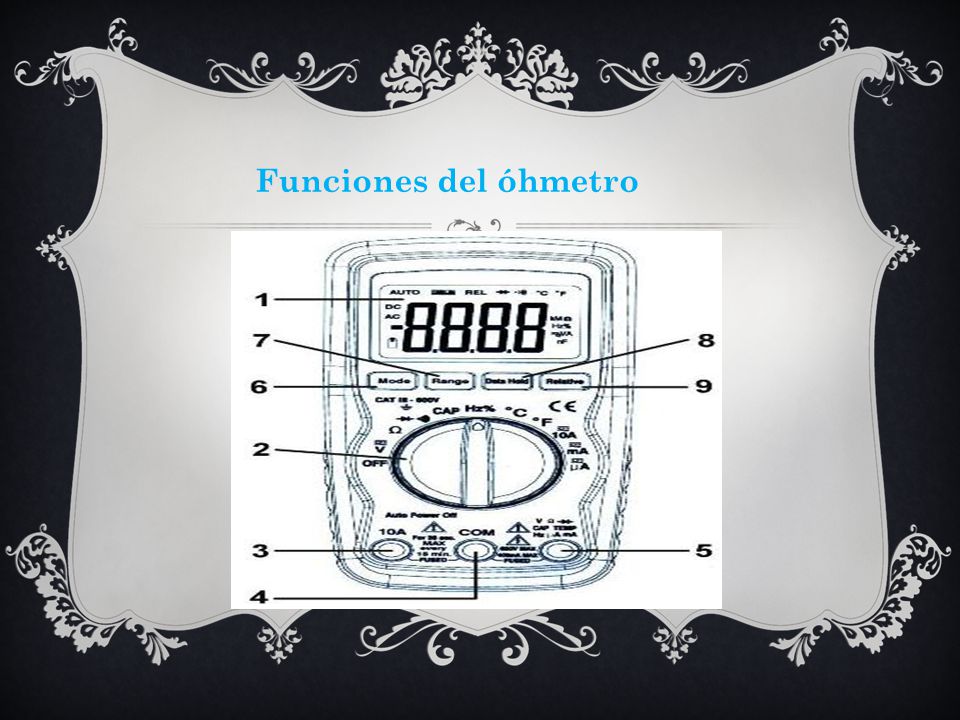

Funciones del óhmetro: 1. Pantalla LCD 2. Selector de funciones. 3. Hendidura de entrada positiva 10 A. 4. Hendidura de entrada negativa COM 5. Hendidura de entrada positiva 6. Tecla de modo. 7. Tecla de rango de medición. 8. Tecla de memoria de valores. 9. Tecla de medición relativa. Símbolos que aparecen en pantalla del óhmetro: AC DC - Corriente o tensión alterna / continua BAT - Batería vacía AUTO - Selección de rango automática ├ - Modo de prueba de diodos - Símbolo de control de paso HOLD - Memoria de valores ºC, ºF, nF,Hz, V,A, M, Ω - Unidades

5

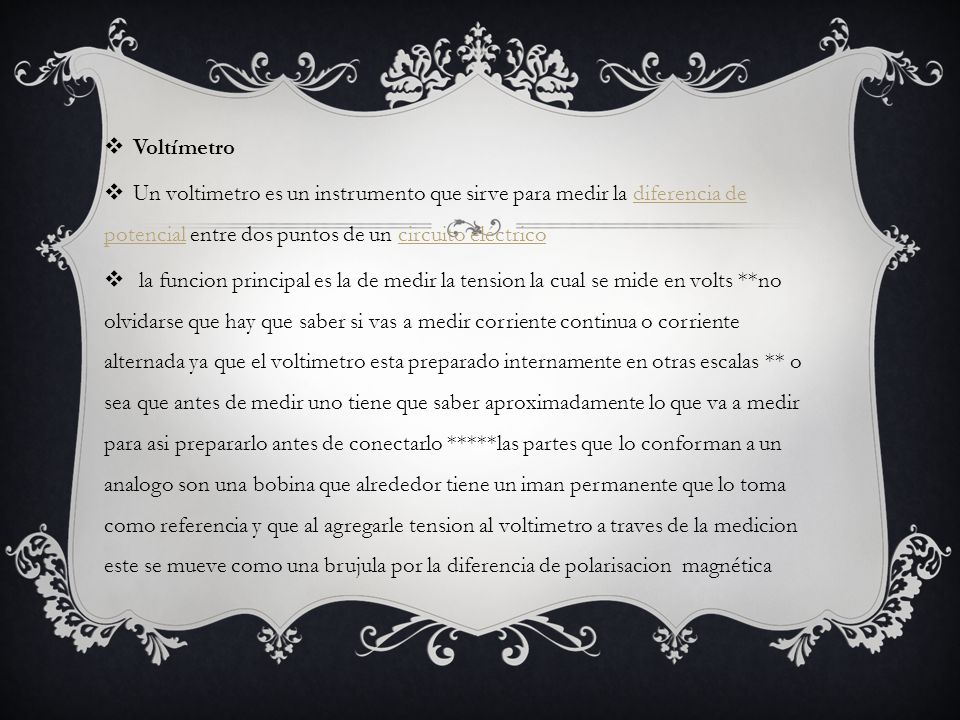

6 Voltímetro Un voltimetro es un instrumento que sirve para medir la diferencia de potencial entre dos puntos de un circuito eléctrico  la funcion principal es la de medir la tension la cual se mide en volts **no olvidarse que hay que saber si vas a medir corriente continua o corriente alternada ya que el voltimetro esta preparado internamente en otras escalas ** o sea que antes de medir uno tiene que saber aproximadamente lo que va a medir para asi prepararlo antes de conectarlo *****las partes que lo conforman a un analogo son una bobina que alrededor tiene un iman permanente que lo toma como referencia y que al agregarle tension al voltimetro a traves de la medicion este se mueve como una brujula por la diferencia de polarisacion magnética

7

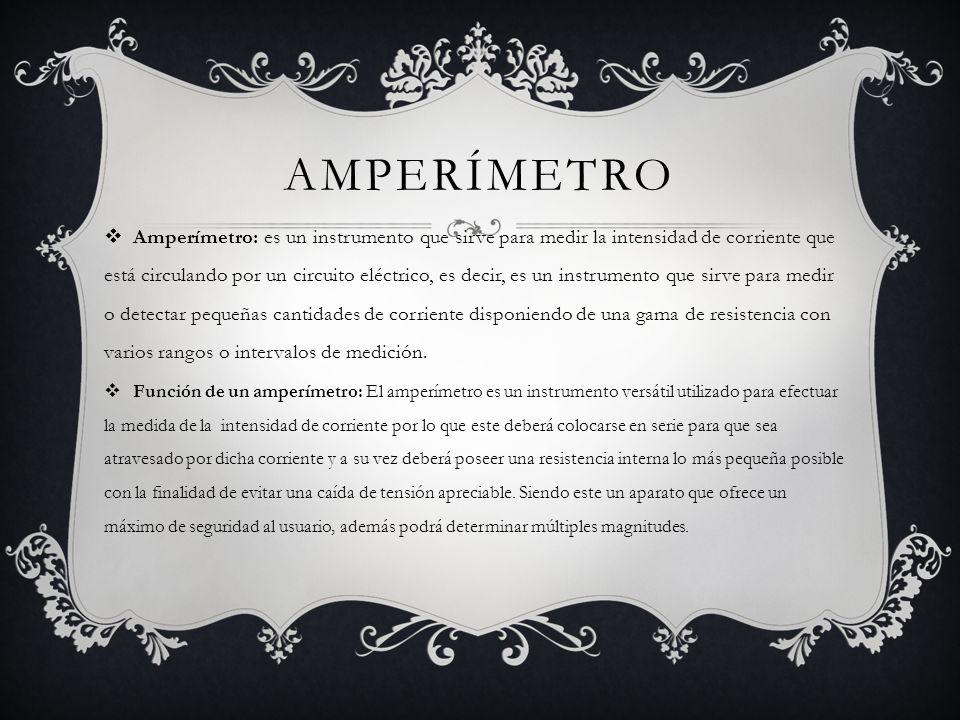

8 Amperímetro Amperímetro: es un instrumento que sirve para medir la intensidad de corriente que está circulando por un circuito eléctrico, es decir, es un instrumento que sirve para medir o detectar pequeñas cantidades de corriente disponiendo de una gama de resistencia con varios rangos o intervalos de medición. Función de un amperímetro: El amperímetro es un instrumento versátil utilizado para efectuar la medida de la  intensidad de corriente por lo que este deberá colocarse en serie para que sea atravesado por dicha corriente y a su vez deberá poseer una resistencia interna lo más pequeña posible con la finalidad de evitar una caída de tensión apreciable. Siendo este un aparato que ofrece un máximo de seguridad al usuario, además podrá determinar múltiples magnitudes.
