Tema: 1.2.1. Ley de Ohm R.A. Analiza cargas eléctricas en movimiento, a partir de la medición de sus parámetros eléctricos para determinar los efectos.

Presentación del tema: "Tema: 1.2.1. Ley de Ohm R.A. Analiza cargas eléctricas en movimiento, a partir de la medición de sus parámetros eléctricos para determinar los efectos."— Transcripción de la presentación:

1 Tema: Ley de Ohm R.A. Analiza cargas eléctricas en movimiento, a partir de la medición de sus parámetros eléctricos para determinar los efectos en los cuerpos.

2 Establece una relación entre la “diferencia de potencial (V) y la intensidad de corriente (I) en una resistencia (R) .

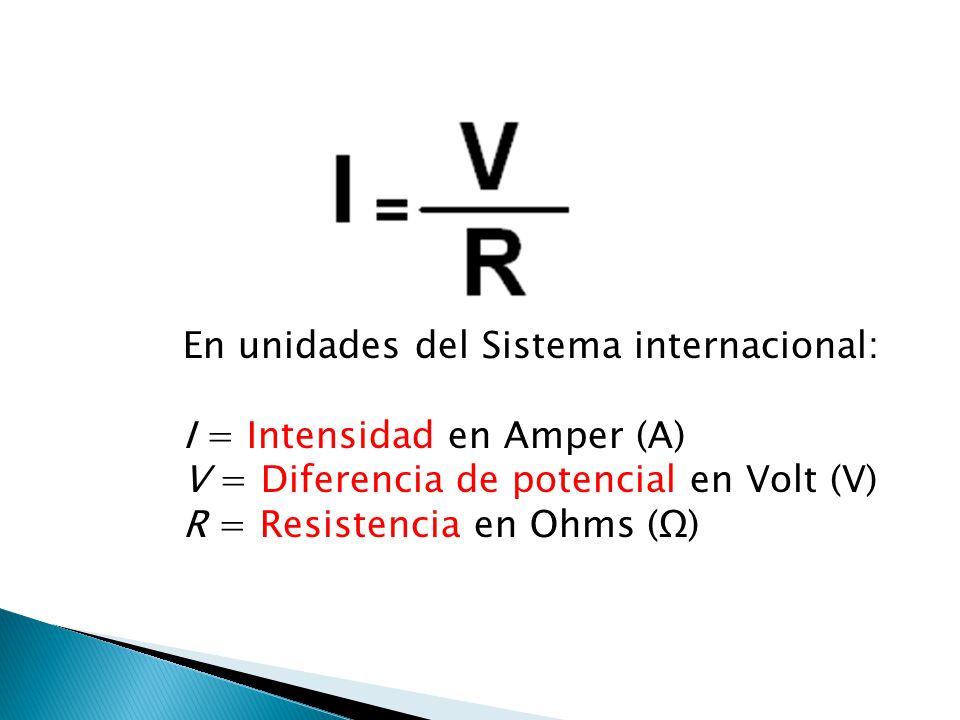

3 En unidades del Sistema internacional:
I = Intensidad en Amper (A) V = Diferencia de potencial en Volt (V) R = Resistencia en Ohms (Ω)

4 Un conductor cumple la ley de Ohm si la relación entre V e I es CONSTANTE e igual a R
de la relación anterior

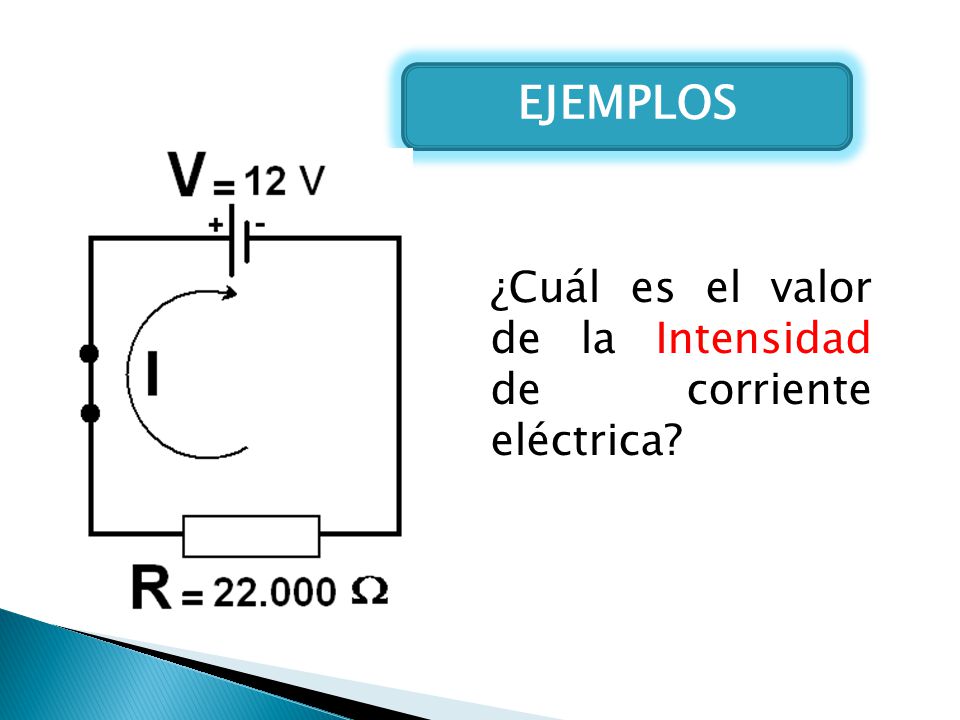

5 EJEMPLOS ¿Cuál es el valor de la Intensidad de corriente eléctrica?

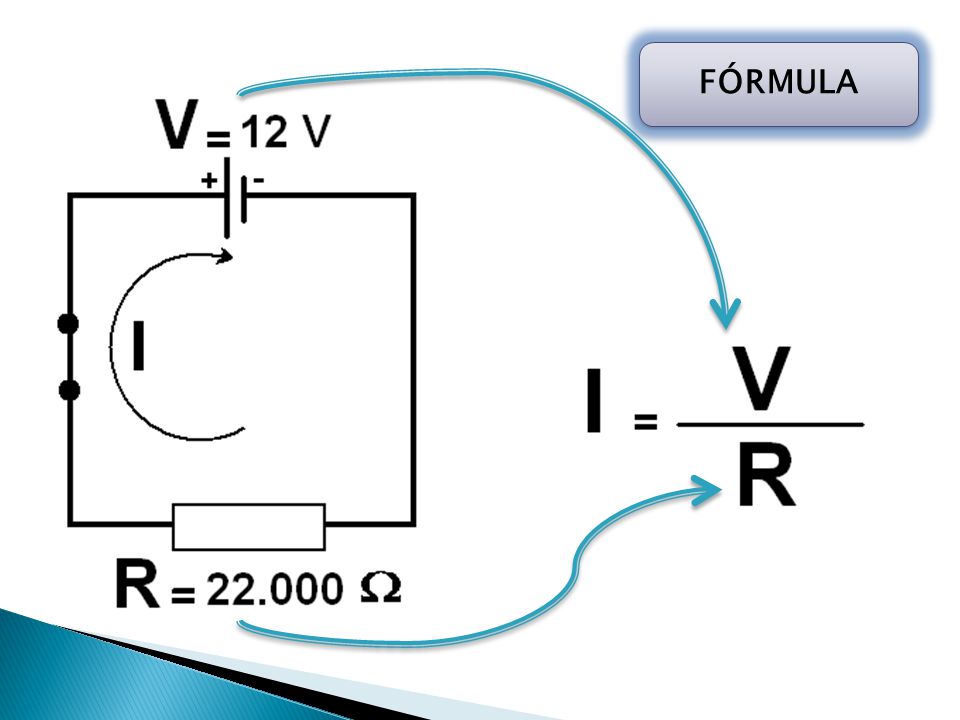

6 FÓRMULA

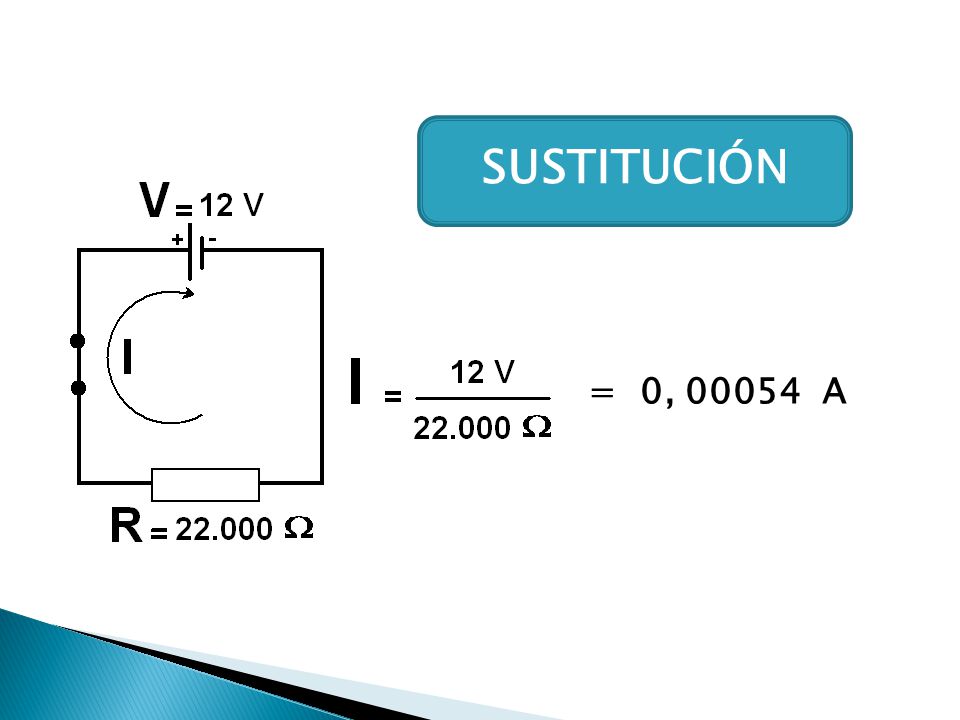

7 SUSTITUCIÓN = 0, A

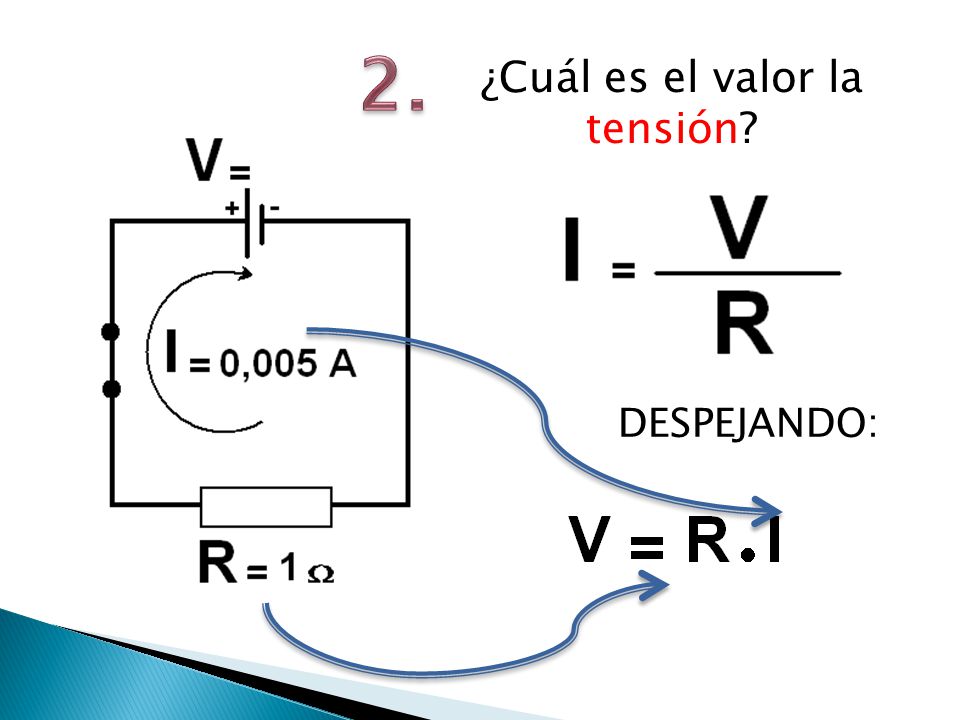

8 ¿Cuál es el valor la tensión?
2. ¿Cuál es el valor la tensión? DESPEJANDO:

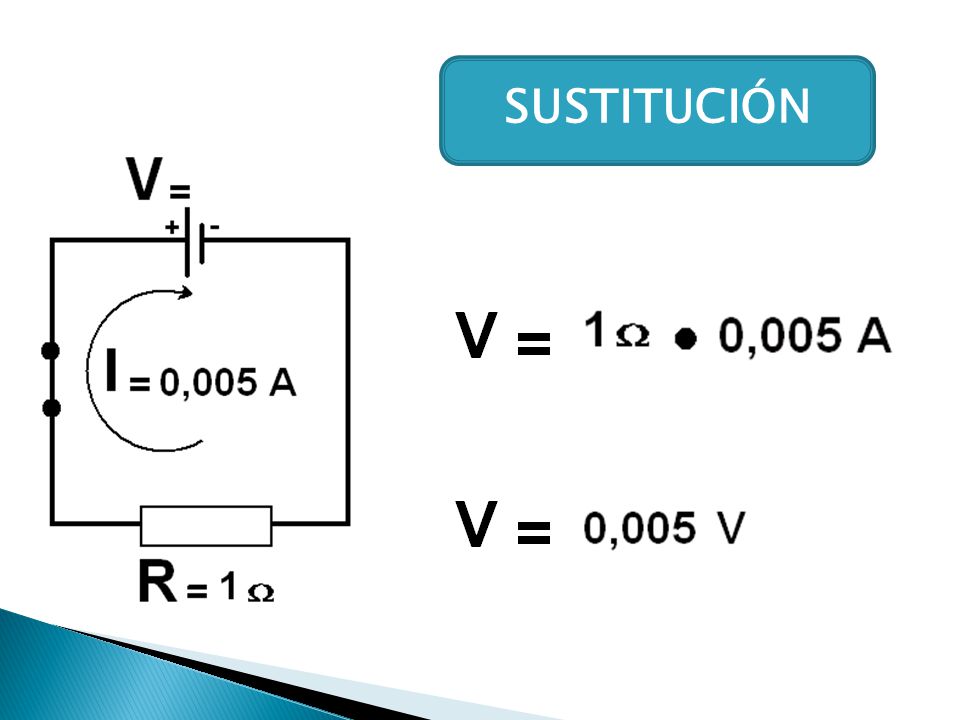

9 SUSTITUCIÓN

10 ¿Cuál es el valor de la resistencia?

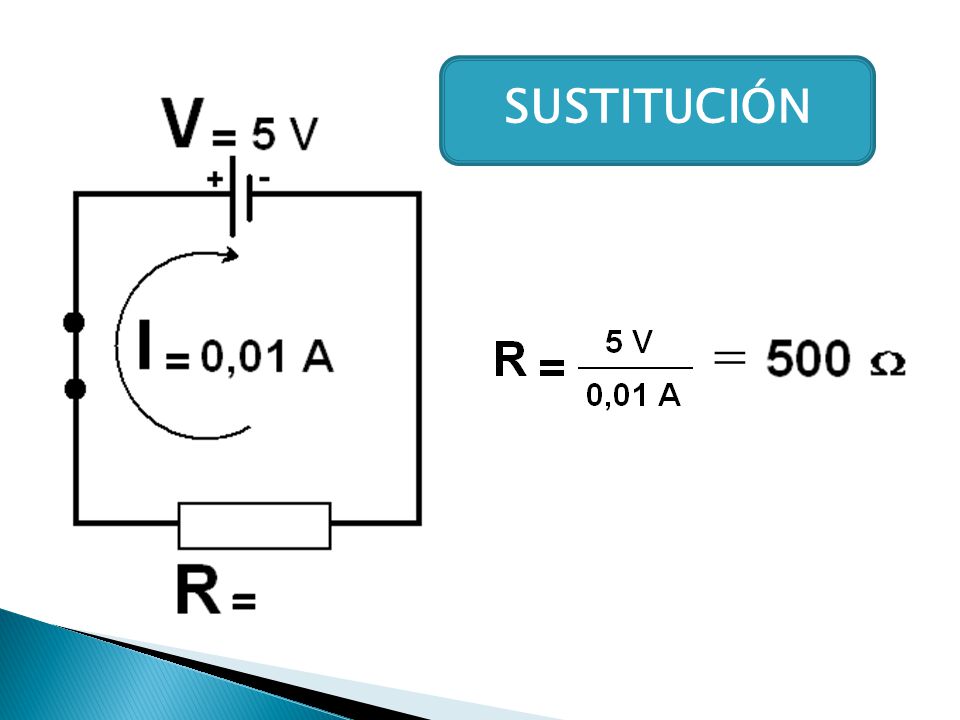

11 SUSTITUCIÓN =

12 Al combinar la Ley de Ohm con la de Watts se pueden conseguir Fórmulas para resolver mas ejercicios

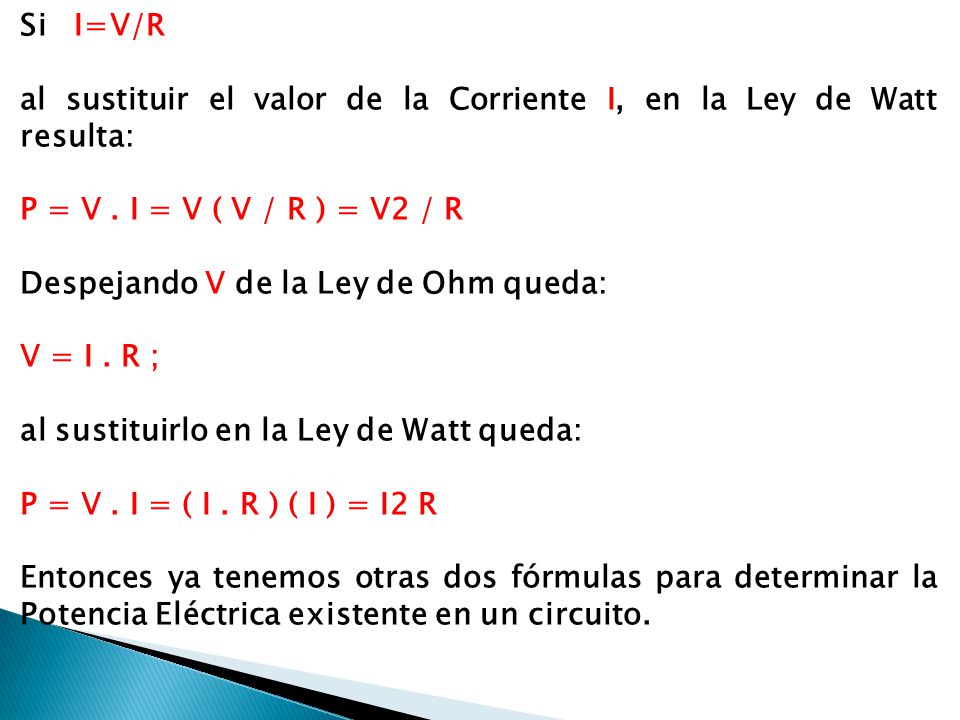

13 Si I=V/R al sustituir el valor de la Corriente I, en la Ley de Watt resulta: P = V . I = V ( V / R ) = V2 / R Despejando V de la Ley de Ohm queda: V = I . R ; al sustituirlo en la Ley de Watt queda: P = V . I = ( I . R ) ( I ) = I2 R Entonces ya tenemos otras dos fórmulas para determinar la Potencia Eléctrica existente en un circuito.

14 Una cocina eléctrica tiene una resistencia de 8 Ohms y pasa una corriente por él de 12 Amp. ¿Cuál es el valor de Voltaje que lo alimenta? V = ( I ) ( R ) = (8)(12) = 96 Voltios. Y también… P = I2 R = (144) (8) = 1,152 Watts.
