1 BAHARAQUE ENCEMENTADO
Capitulo E.7, Norma de Sismo Resistencia 2010 Facultad Ciencias del Hábitat Programa de Arquitectura Henry García Fabián Martínez Laura Contreras

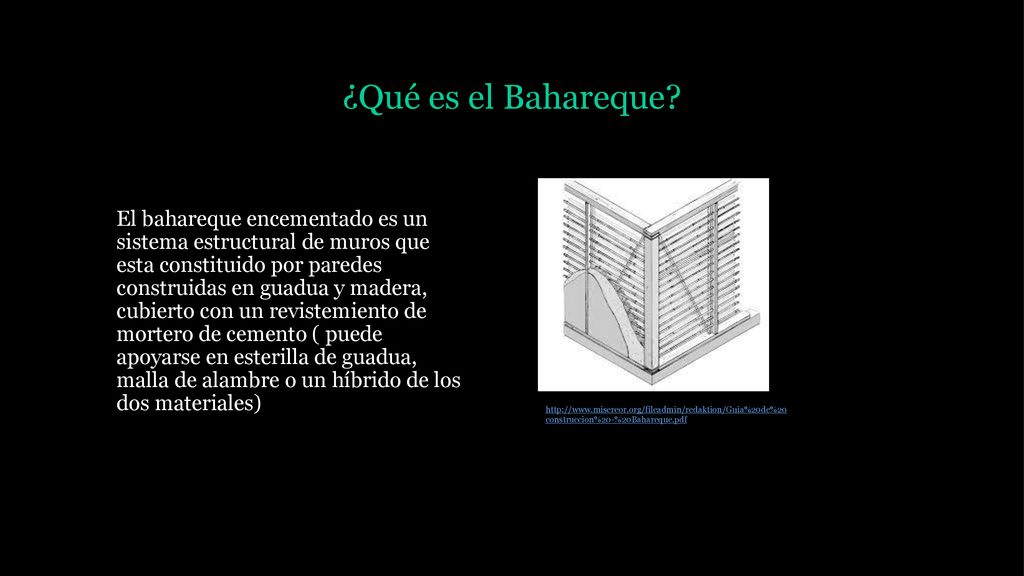

2 ¿Qué es el Bahareque? El bahareque encementado es un sistema estructural de muros que esta constituido por paredes construidas en guadua y madera, cubierto con un revistemiento de mortero de cemento ( puede apoyarse en esterilla de guadua, malla de alambre o un híbrido de los dos materiales)

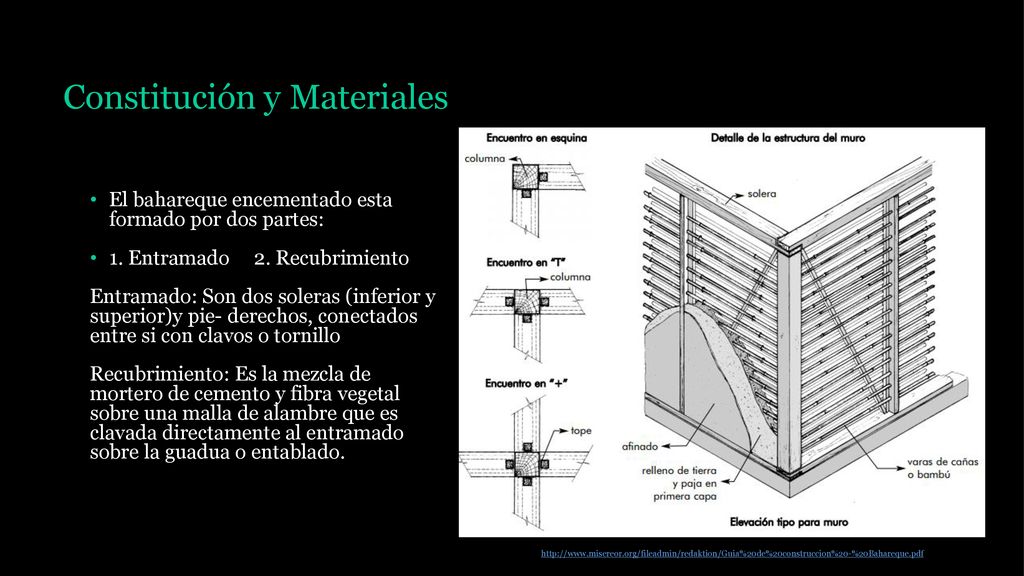

3 Constitución y Materiales
El bahareque encementado esta formado por dos partes: 1. Entramado Recubrimiento Entramado: Son dos soleras (inferior y superior)y pie- derechos, conectados entre si con clavos o tornillo Recubrimiento: Es la mezcla de mortero de cemento y fibra vegetal sobre una malla de alambre que es clavada directamente al entramado sobre la guadua o entablado.

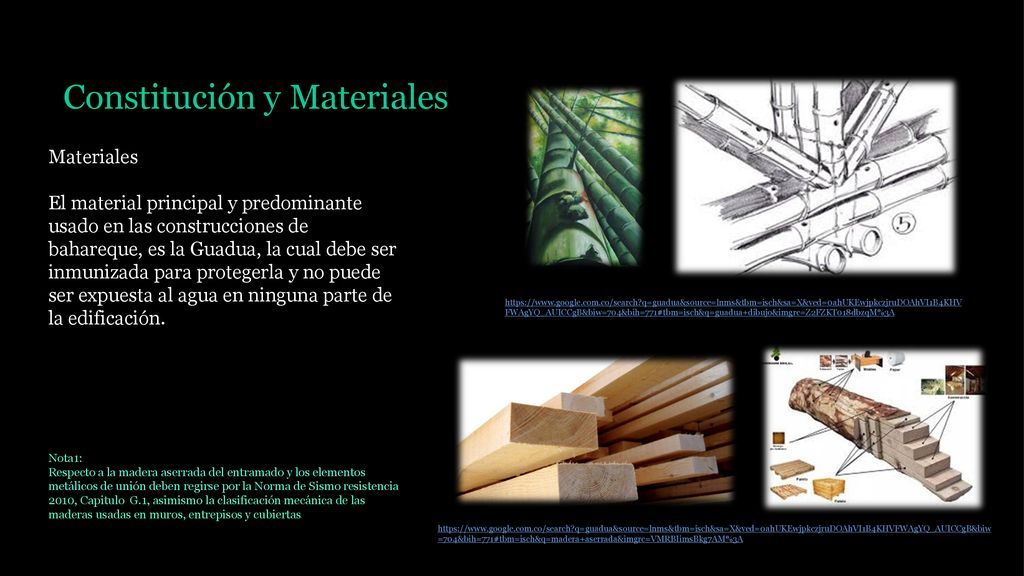

4 Constitución y Materiales
El material principal y predominante usado en las construcciones de bahareque, es la Guadua, la cual debe ser inmunizada para protegerla y no puede ser expuesta al agua en ninguna parte de la edificación. Nota1: Respecto a la madera aserrada del entramado y los elementos metálicos de unión deben regirse por la Norma de Sismo resistencia 2010, Capitulo G.1, asimismo la clasificación mecánica de las maderas usadas en muros, entrepisos y cubiertas

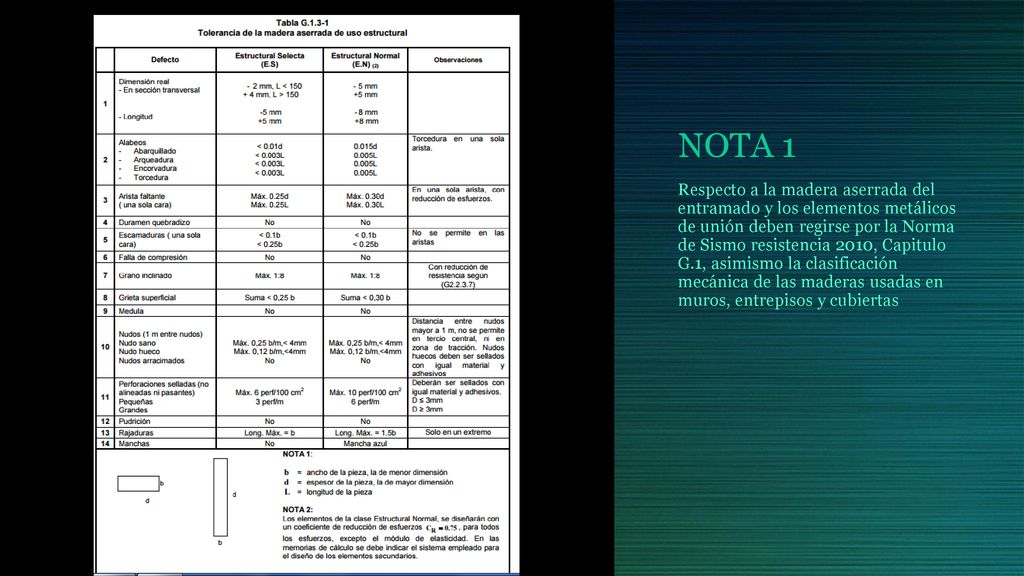

5 NOTA 1 Respecto a la madera aserrada del entramado y los elementos metálicos de unión deben regirse por la Norma de Sismo resistencia 2010, Capitulo G.1, asimismo la clasificación mecánica de las maderas usadas en muros, entrepisos y cubiertas

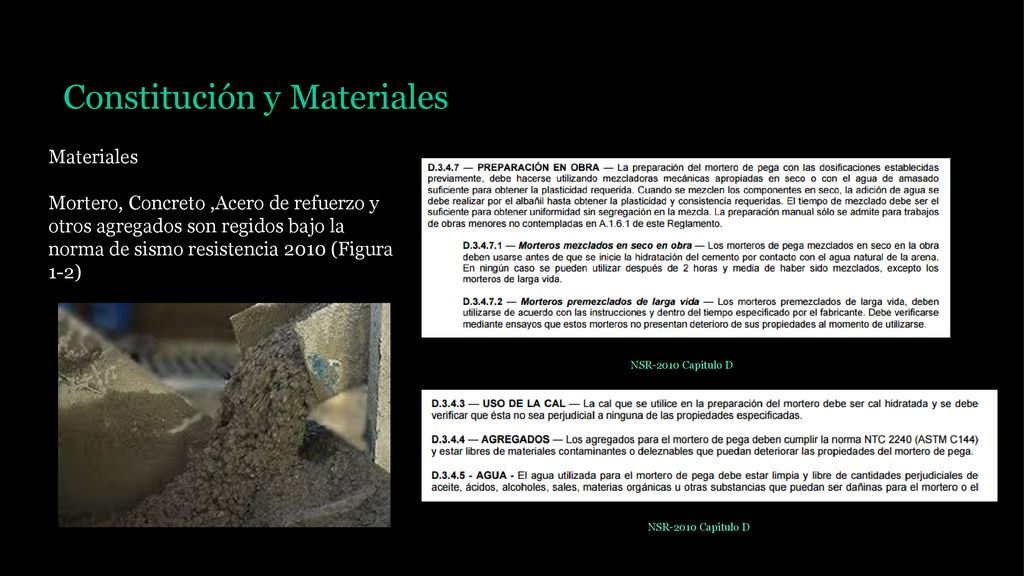

6 Constitución y Materiales
Mortero, Concreto ,Acero de refuerzo y otros agregados son regidos bajo la norma de sismo resistencia 2010 (Figura 1-2) NSR-2010 Capitulo D NSR-2010 Capitulo D

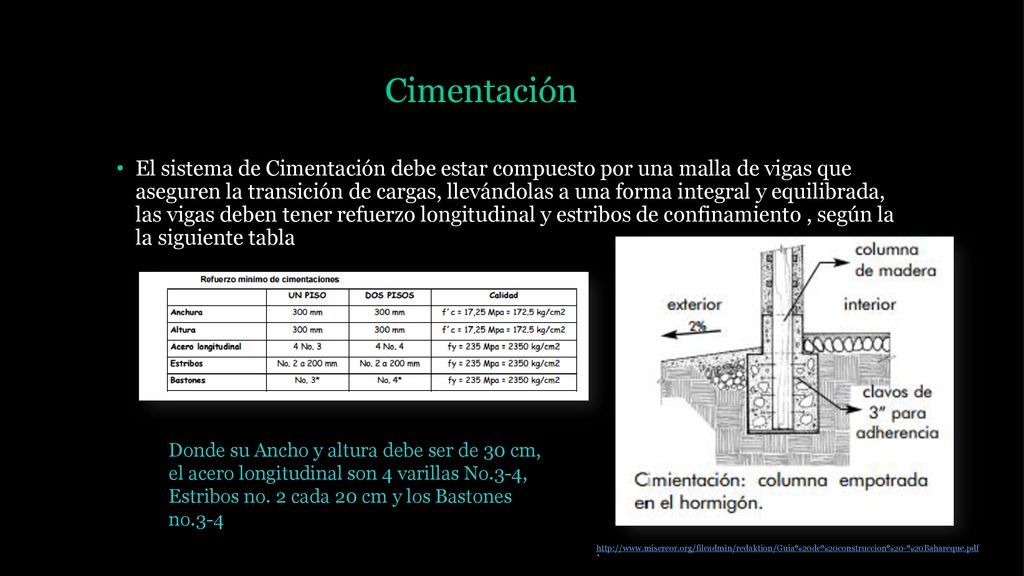

7 Cimentación El sistema de Cimentación debe estar compuesto por una malla de vigas que aseguren la transición de cargas, llevándolas a una forma integral y equilibrada, las vigas deben tener refuerzo longitudinal y estribos de confinamiento , según la la siguiente tabla Donde su Ancho y altura debe ser de 30 cm, el acero longitudinal son 4 varillas No.3-4, Estribos no. 2 cada 20 cm y los Bastones no.3-4 `

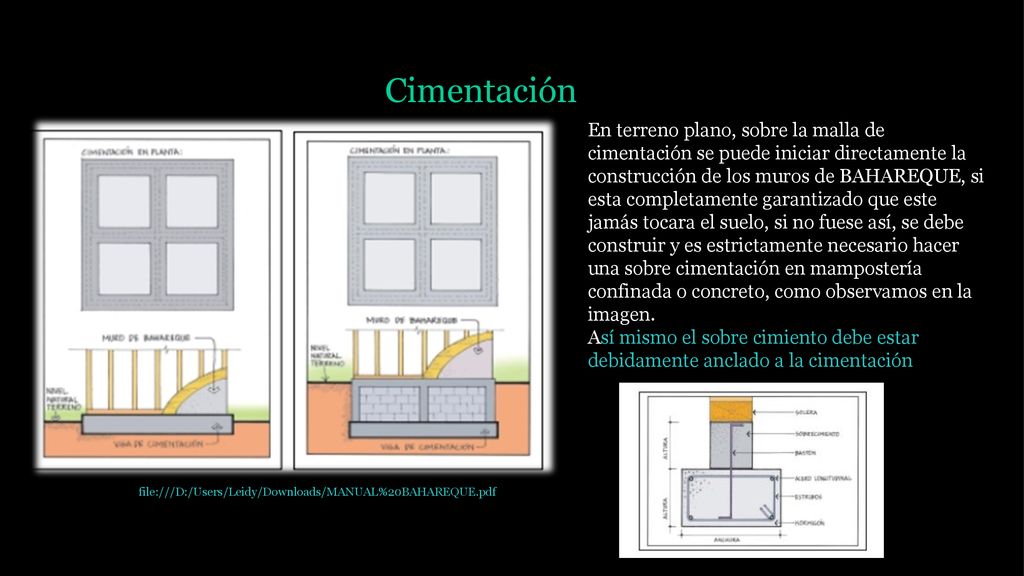

8 Cimentación En terreno plano, sobre la malla de cimentación se puede iniciar directamente la construcción de los muros de BAHAREQUE, si esta completamente garantizado que este jamás tocara el suelo, si no fuese así, se debe construir y es estrictamente necesario hacer una sobre cimentación en mampostería confinada o concreto, como observamos en la imagen. Así mismo el sobre cimiento debe estar debidamente anclado a la cimentación file:///D:/Users/Leidy/Downloads/MANUAL%20BAHAREQUE.pdf

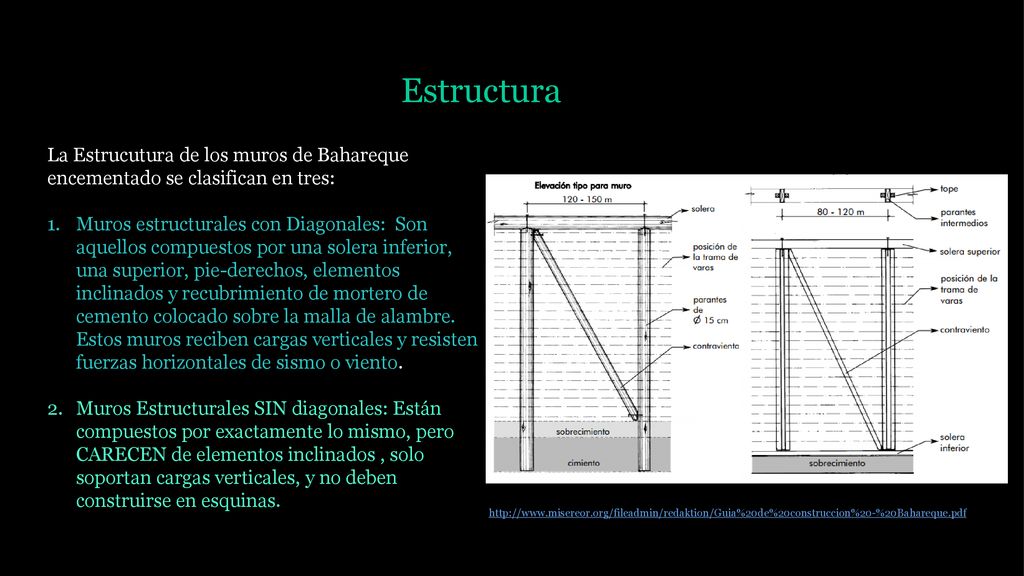

9 Estructura La Estrucutura de los muros de Bahareque encementado se clasifican en tres: Muros estructurales con Diagonales: Son aquellos compuestos por una solera inferior, una superior, pie-derechos, elementos inclinados y recubrimiento de mortero de cemento colocado sobre la malla de alambre. Estos muros reciben cargas verticales y resisten fuerzas horizontales de sismo o viento. Muros Estructurales SIN diagonales: Están compuestos por exactamente lo mismo, pero CARECEN de elementos inclinados , solo soportan cargas verticales, y no deben construirse en esquinas.

10 Estructura 3. Muros NO estructurales: Son aquellos muros que no deben soportar otra carga que su propio peso, se conocen con el nombre de no estructurales y solo cumplen la función de separar espacios

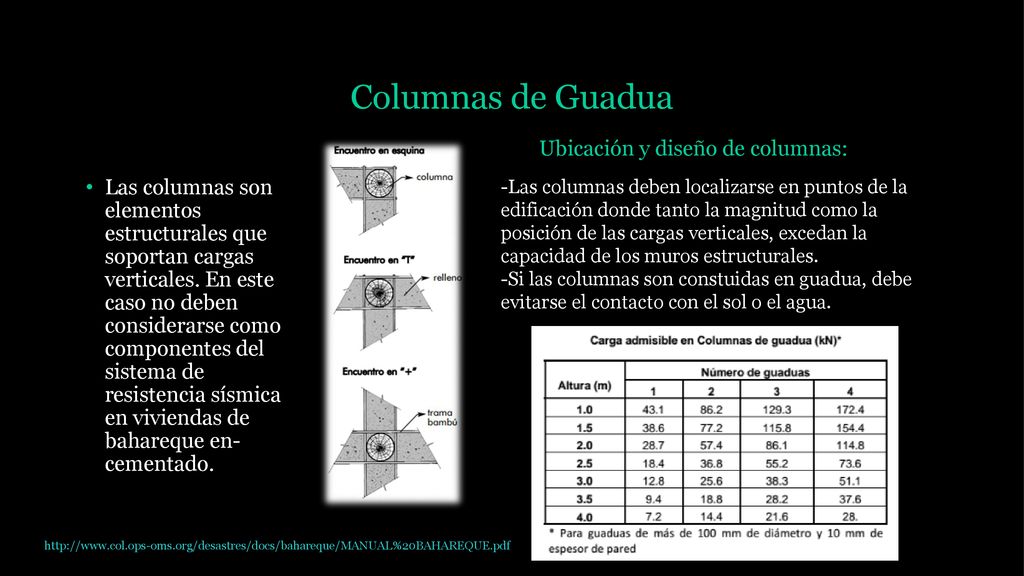

11 Columnas de Guadua Ubicación y diseño de columnas:
Las columnas son elementos estructurales que soportan cargas verticales. En este caso no deben considerarse como componentes del sistema de resistencia sísmica en viviendas de bahareque en- cementado. -Las columnas deben localizarse en puntos de la edificación donde tanto la magnitud como la posición de las cargas verticales, excedan la capacidad de los muros estructurales. -Si las columnas son constuidas en guadua, debe evitarse el contacto con el sol o el agua.

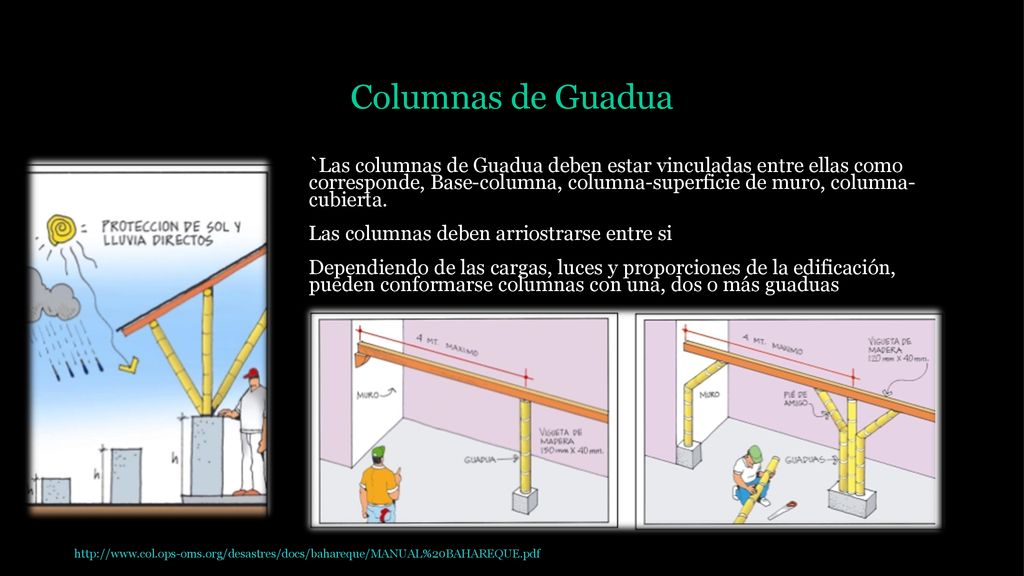

12 Columnas de Guadua `Las columnas de Guadua deben estar vinculadas entre ellas como corresponde, Base-columna, columna-superficie de muro, columna-cubierta. Las columnas deben arriostrarse entre si Dependiendo de las cargas, luces y proporciones de la edificación, pueden conformarse columnas con una, dos o más guaduas

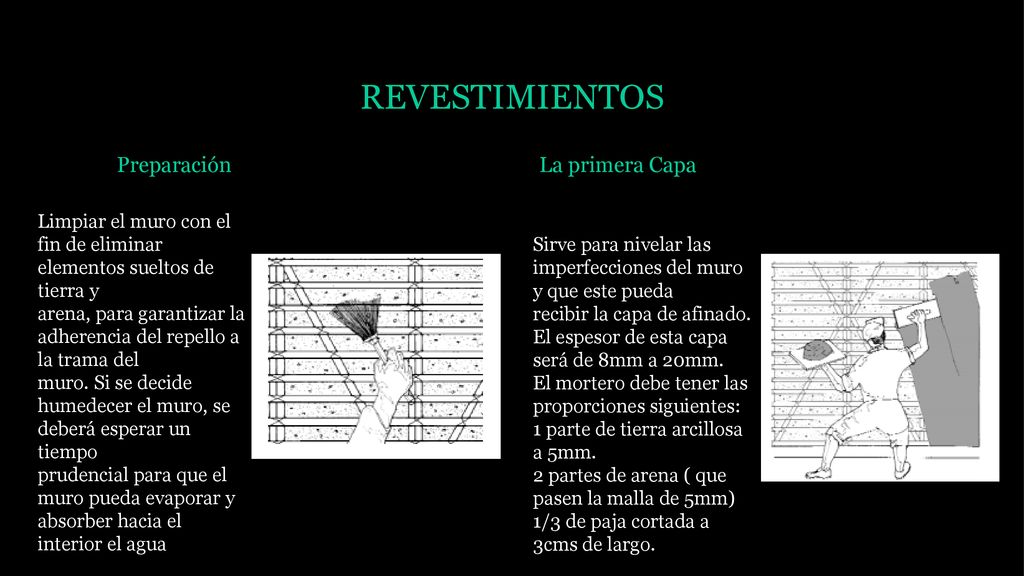

13 REVESTIMIENTOS Preparación La primera Capa
Limpiar el muro con el fin de eliminar elementos sueltos de tierra y arena, para garantizar la adherencia del repello a la trama del muro. Si se decide humedecer el muro, se deberá esperar un tiempo prudencial para que el muro pueda evaporar y absorber hacia el interior el agua Sirve para nivelar las imperfecciones del muro y que este pueda recibir la capa de afinado. El espesor de esta capa será de 8mm a 20mm. El mortero debe tener las proporciones siguientes: 1 parte de tierra arcillosa a 5mm. 2 partes de arena ( que pasen la malla de 5mm) 1/3 de paja cortada a 3cms de largo.

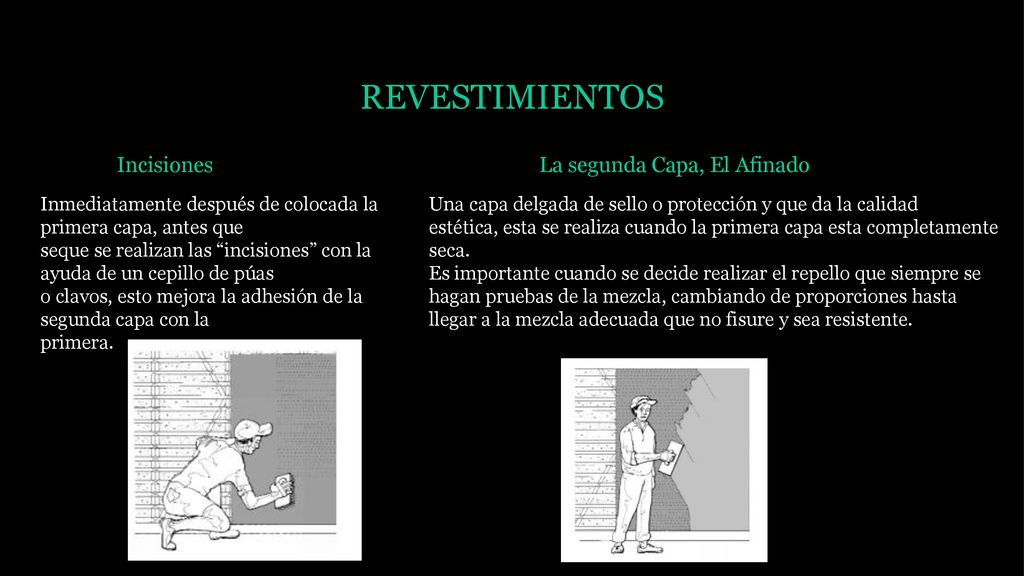

14 REVESTIMIENTOS Incisiones La segunda Capa, El Afinado
Inmediatamente después de colocada la primera capa, antes que seque se realizan las “incisiones” con la ayuda de un cepillo de púas o clavos, esto mejora la adhesión de la segunda capa con la primera. Una capa delgada de sello o protección y que da la calidad estética, esta se realiza cuando la primera capa esta completamente seca. Es importante cuando se decide realizar el repello que siempre se hagan pruebas de la mezcla, cambiando de proporciones hasta llegar a la mezcla adecuada que no fisure y sea resistente.

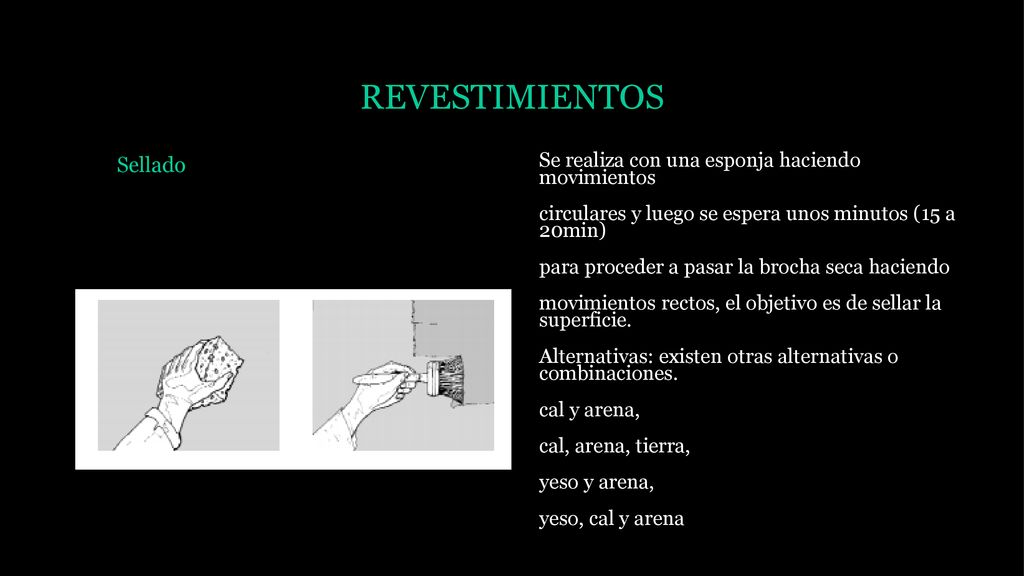

15 REVESTIMIENTOS Sellado
Se realiza con una esponja haciendo movimientos circulares y luego se espera unos minutos (15 a 20min) para proceder a pasar la brocha seca haciendo movimientos rectos, el objetivo es de sellar la superficie. Alternativas: existen otras alternativas o combinaciones. cal y arena, cal, arena, tierra, yeso y arena, yeso, cal y arena

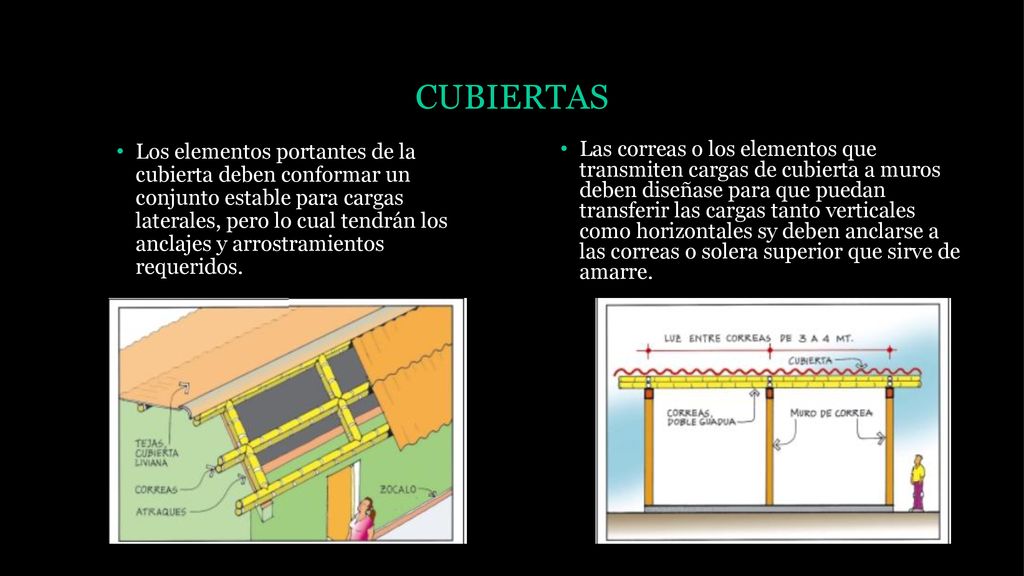

16 CUBIERTAS Los elementos portantes de la cubierta deben conformar un conjunto estable para cargas laterales, pero lo cual tendrán los anclajes y arrostramientos requeridos. Las correas o los elementos que transmiten cargas de cubierta a muros deben diseñase para que puedan transferir las cargas tanto verticales como horizontales sy deben anclarse a las correas o solera superior que sirve de amarre.

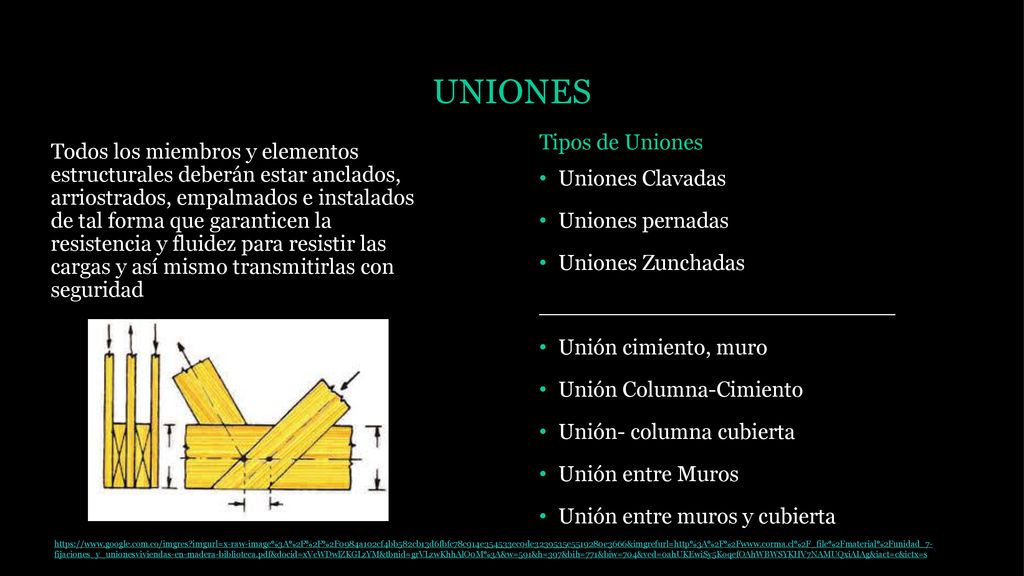

17 UNIONES Tipos de Uniones
Todos los miembros y elementos estructurales deberán estar anclados, arriostrados, empalmados e instalados de tal forma que garanticen la resistencia y fluidez para resistir las cargas y así mismo transmitirlas con seguridad Uniones Clavadas Uniones pernadas Uniones Zunchadas __________________________ Unión cimiento, muro Unión Columna-Cimiento Unión- columna cubierta Unión entre Muros Unión entre muros y cubierta

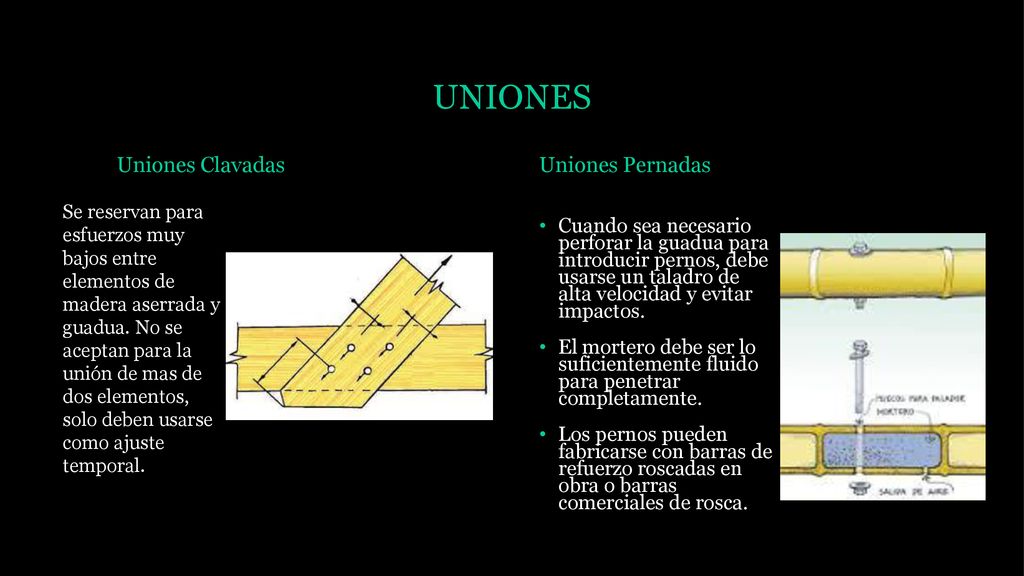

18 UNIONES Uniones Clavadas Uniones Pernadas
Se reservan para esfuerzos muy bajos entre elementos de madera aserrada y guadua. No se aceptan para la unión de mas de dos elementos, solo deben usarse como ajuste temporal. Cuando sea necesario perforar la guadua para introducir pernos, debe usarse un taladro de alta velocidad y evitar impactos. El mortero debe ser lo suficientemente fluido para penetrar completamente. Los pernos pueden fabricarse con barras de refuerzo roscadas en obra o barras comerciales de rosca.

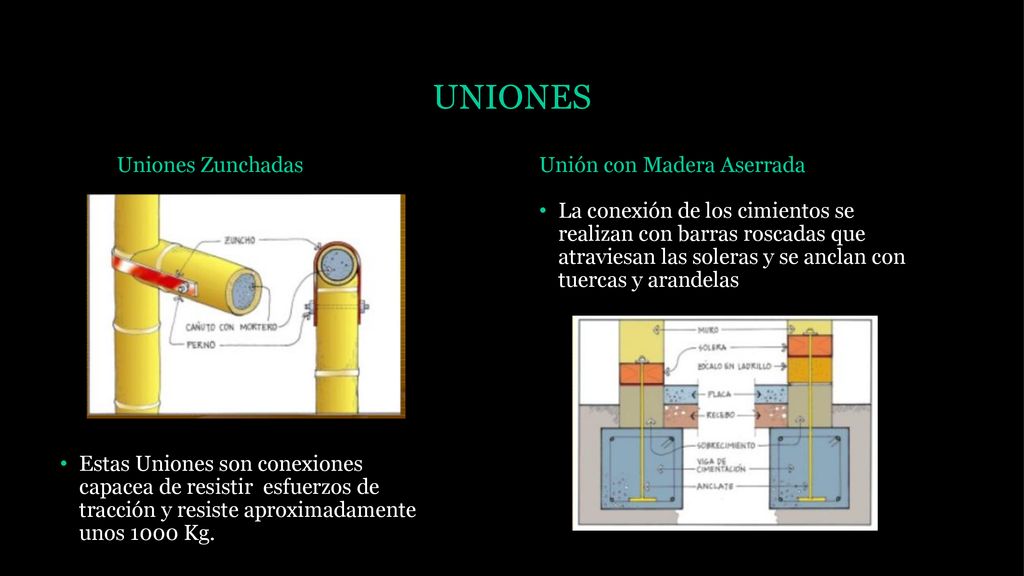

19 UNIONES Uniones Zunchadas Unión con Madera Aserrada
La conexión de los cimientos se realizan con barras roscadas que atraviesan las soleras y se anclan con tuercas y arandelas Estas Uniones son conexiones capacea de resistir esfuerzos de tracción y resiste aproximadamente unos 1000 Kg.

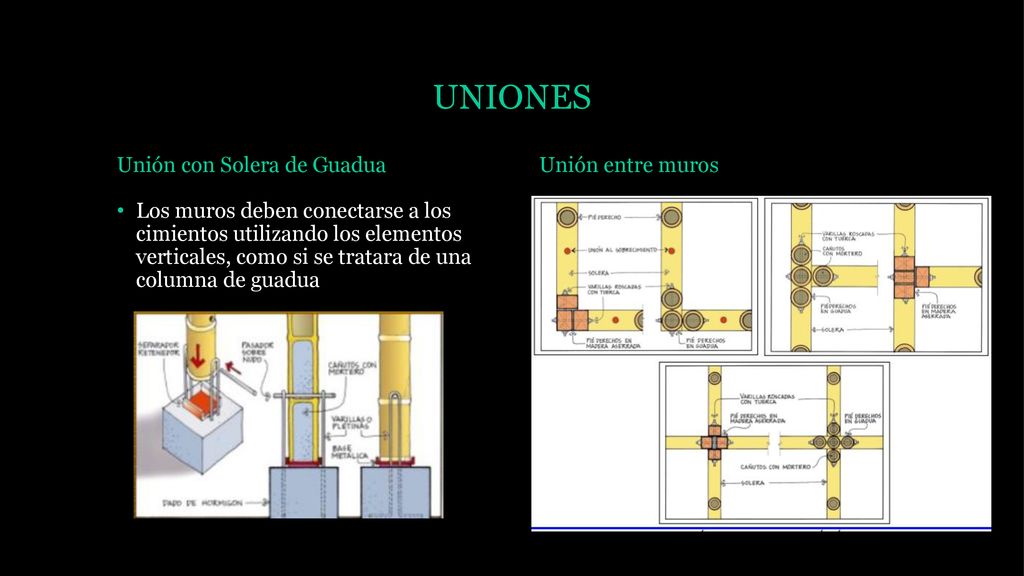

20 UNIONES Unión con Solera de Guadua Unión entre muros
Los muros deben conectarse a los cimientos utilizando los elementos verticales, como si se tratara de una columna de guadua

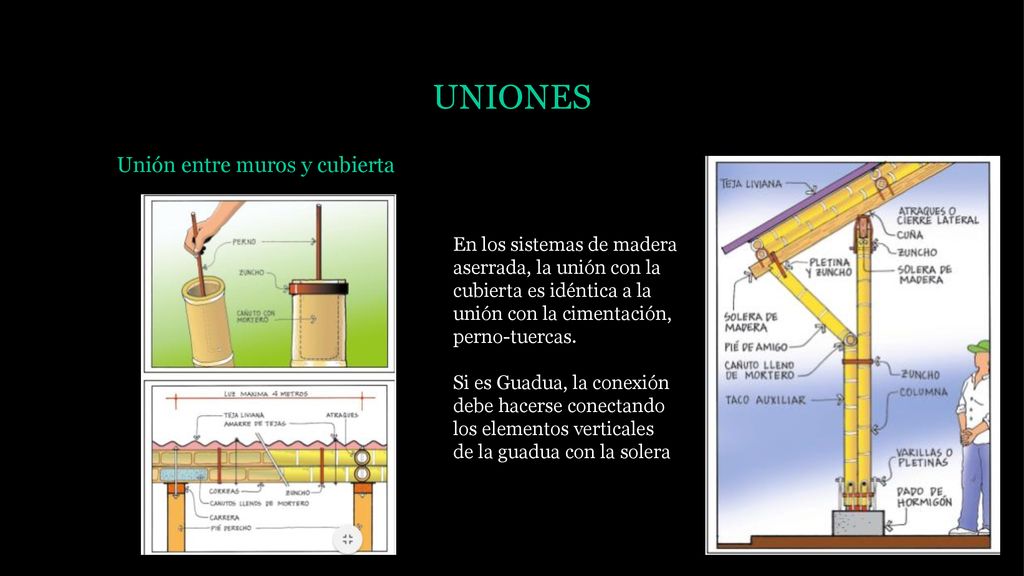

21 UNIONES Unión entre muros y cubierta
En los sistemas de madera aserrada, la unión con la cubierta es idéntica a la unión con la cimentación, perno-tuercas. Si es Guadua, la conexión debe hacerse conectando los elementos verticales de la guadua con la solera

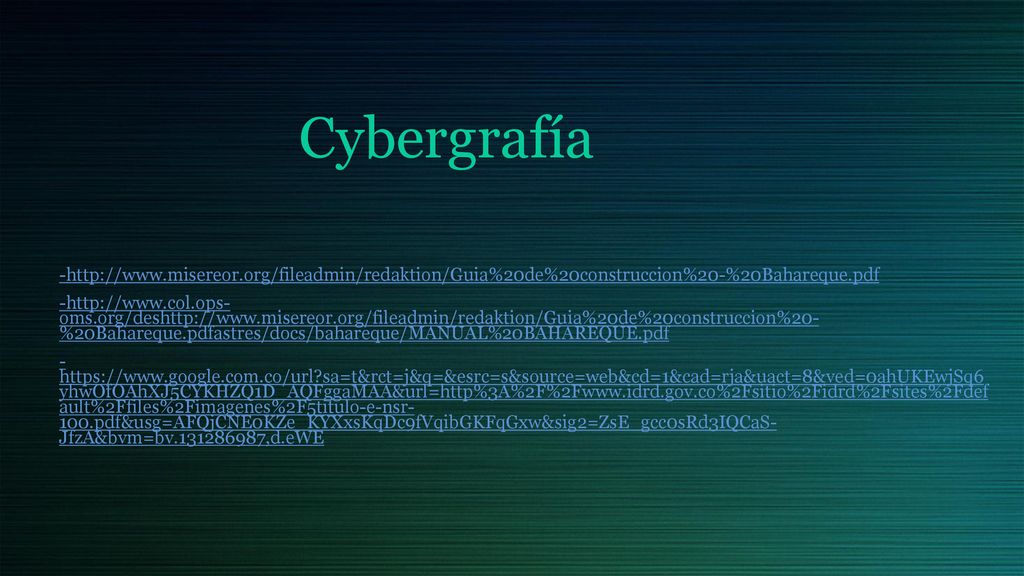

22 Cybergrafía - - oms.org/deshttp:// %20Bahareque.pdfastres/docs/bahareque/MANUAL%20BAHAREQUE.pdf - yhwOfOAhXJ5CYKHZQ1D_AQFggaMAA&url=http%3A%2F%2Fwww.idrd.gov.co%2Fsitio%2Fidrd%2Fsites%2Fdef ault%2Ffiles%2Fimagenes%2F5titulo-e-nsr- 100.pdf&usg=AFQjCNE0KZe_KYXxsKqDc9fVqibGKFqGxw&sig2=ZsE_gcc0sRd3IQCaS- JfzA&bvm=bv ,d.eWE
