Wi-Fi Título: Estudio de la conveniencia del agregado de un bloque de precancelación de ruido, en un sistema basado en el estándar de WLAN’s IEEE802.11a.

Presentación del tema: "Wi-Fi Título: Estudio de la conveniencia del agregado de un bloque de precancelación de ruido, en un sistema basado en el estándar de WLAN’s IEEE802.11a."— Transcripción de la presentación:

1 Wi-Fi Título: Estudio de la conveniencia del agregado de un bloque de precancelación de ruido, en un sistema basado en el estándar de WLAN’s IEEE802.11a. Autor: Benigno Rodríguez Docentes: Alvaro Tuzman, Gabriel Dutra y Santiago Lafon Asignatura: Tratamiento Estadístico de Señales

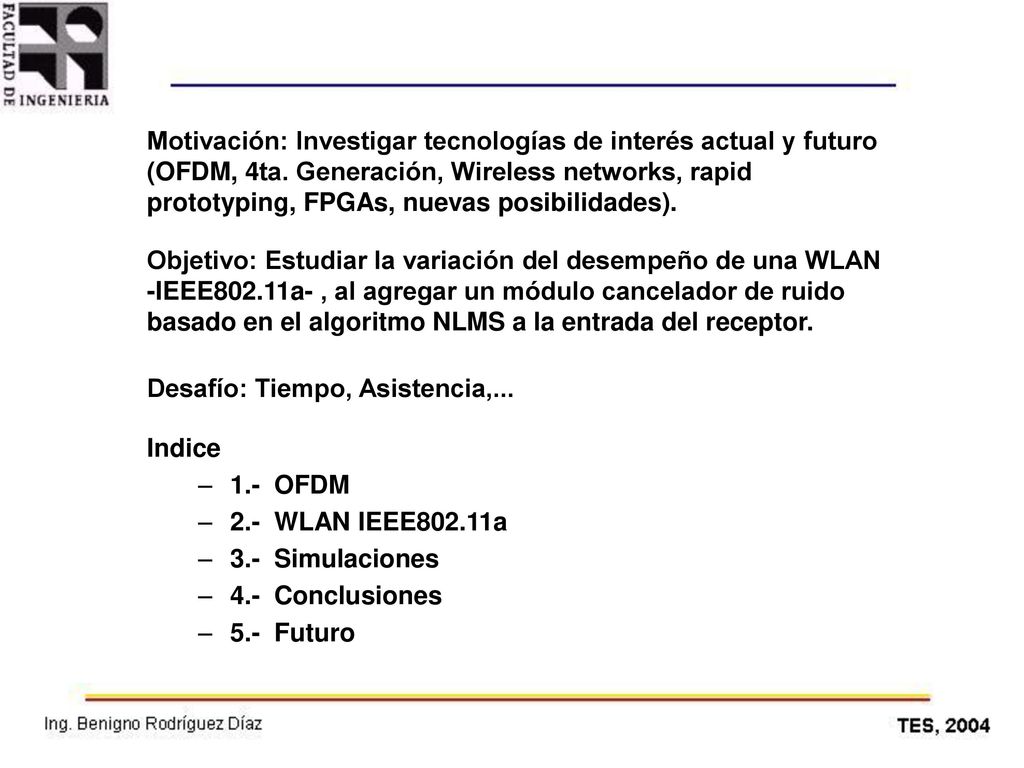

2 Motivación: Investigar tecnologías de interés actual y futuro (OFDM, 4ta. Generación, Wireless networks, rapid prototyping, FPGAs, nuevas posibilidades). Objetivo: Estudiar la variación del desempeño de una WLAN -IEEE802.11a- , al agregar un módulo cancelador de ruido basado en el algoritmo NLMS a la entrada del receptor. Desafío: Tiempo, Asistencia,... Indice 1.- OFDM 2.- WLAN IEEE802.11a 3.- Simulaciones 4.- Conclusiones 5.- Futuro

3 1.- OFDM

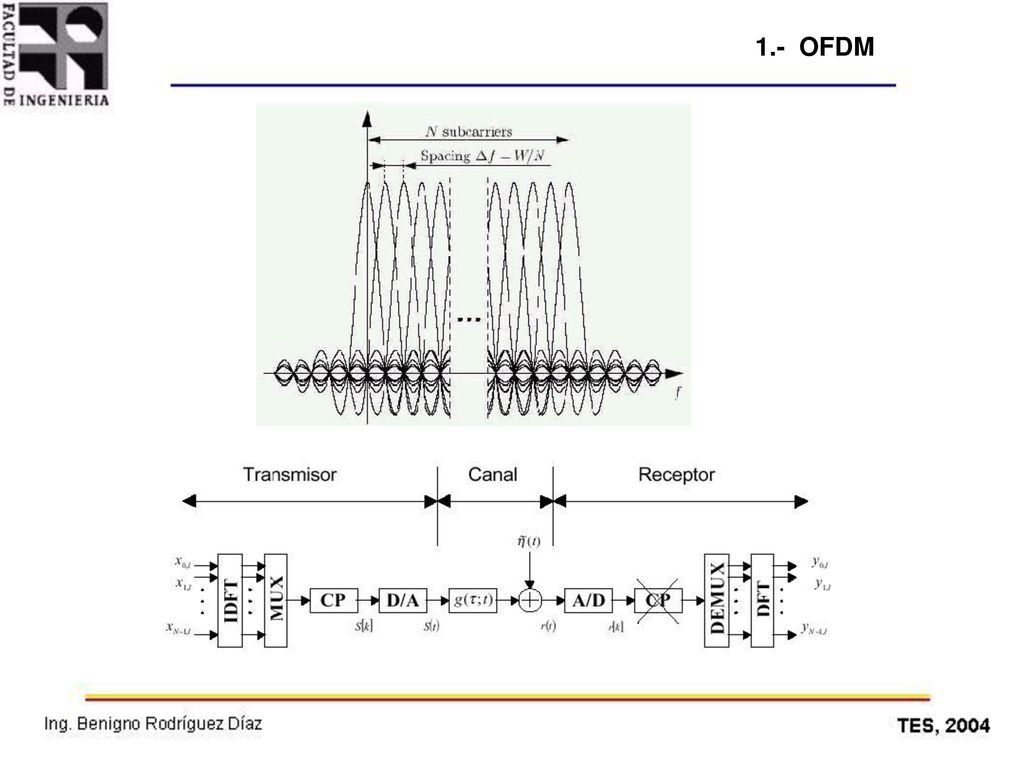

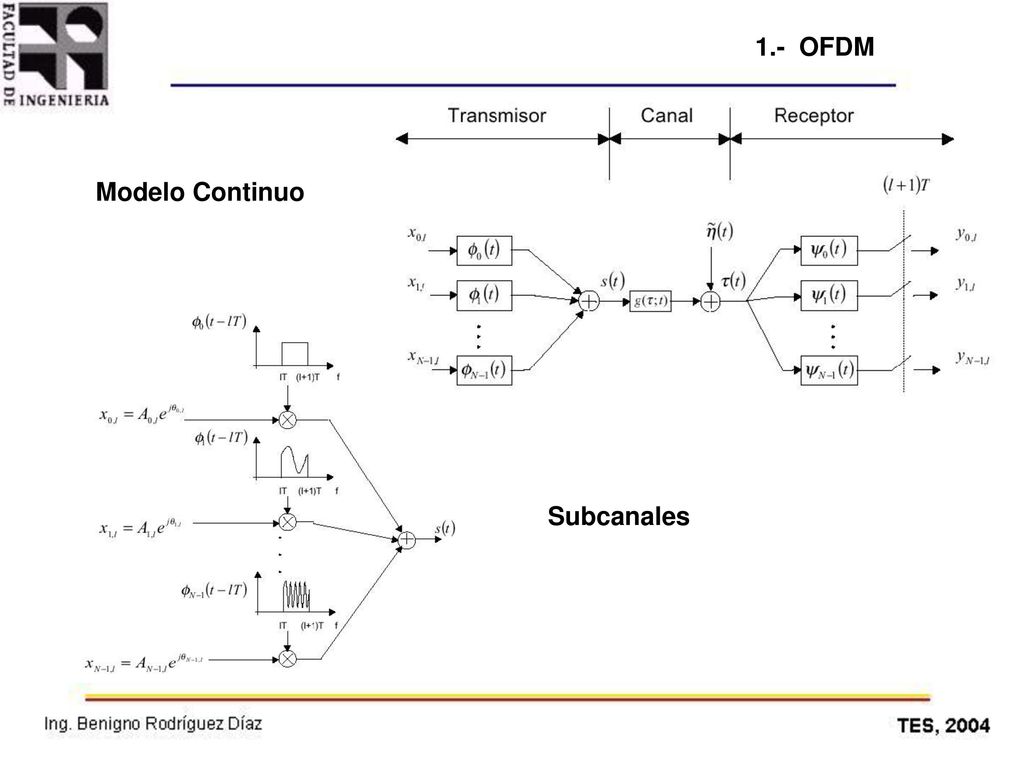

4 1.- OFDM Modelo Continuo Subcanales

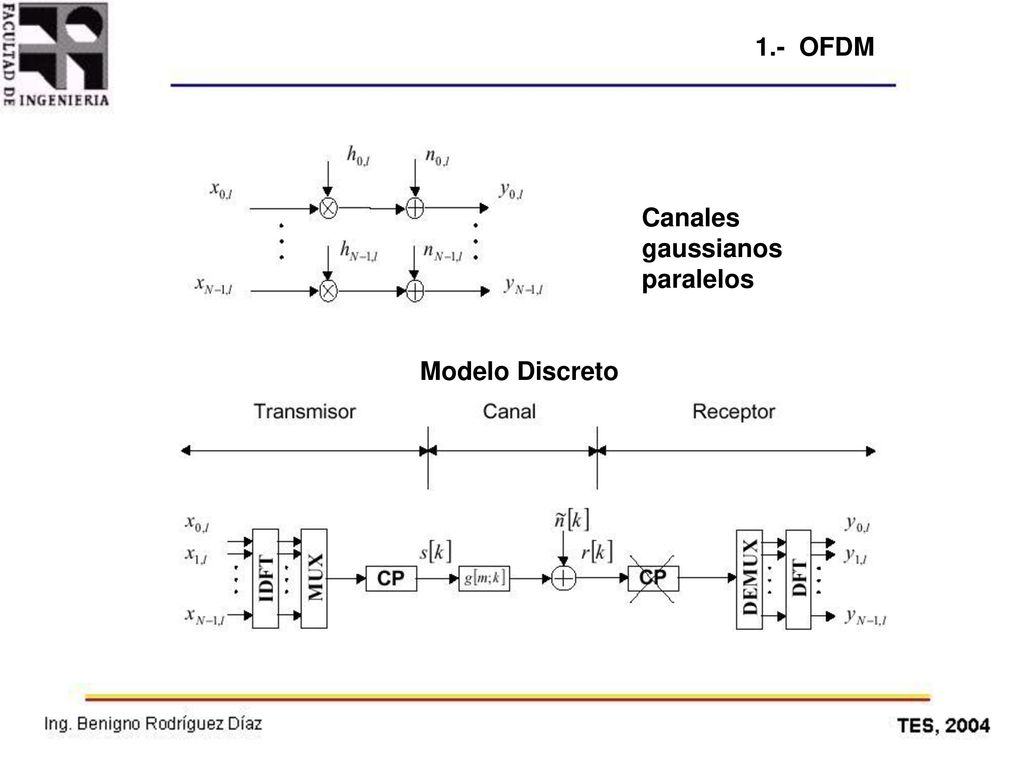

5 1.- OFDM Canales gaussianos paralelos Modelo Discreto

6 2.- WLAN IEEE802.11a

7 2.- WLAN IEEE802.11a

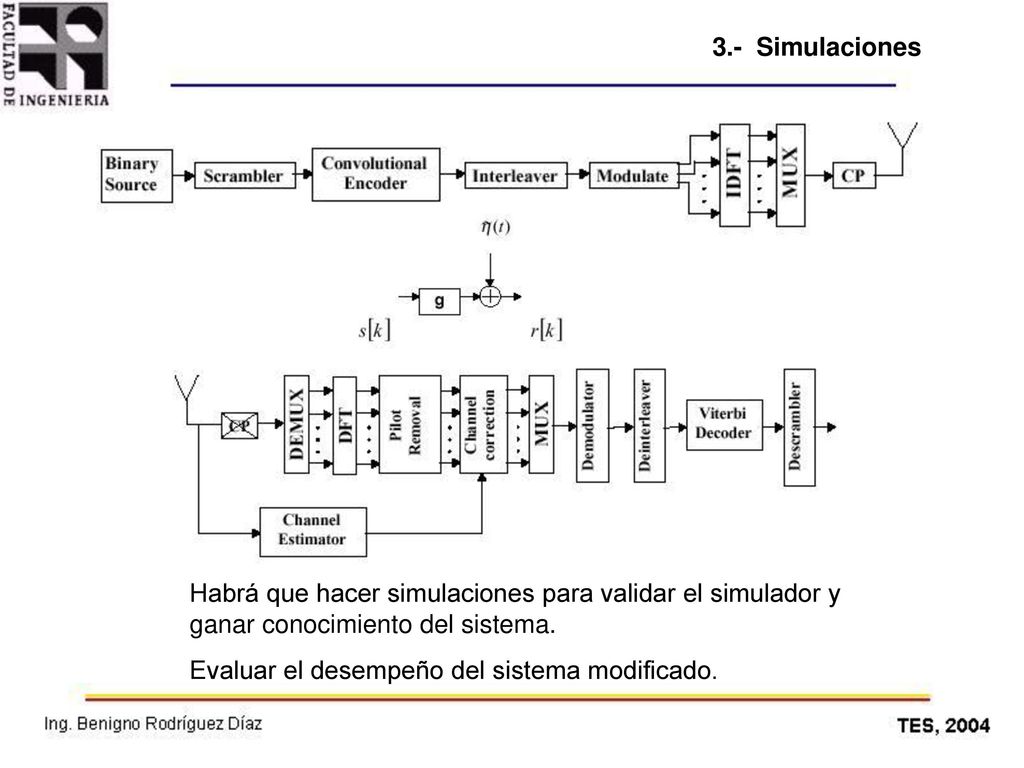

8 3.- Simulaciones Habrá que hacer simulaciones para validar el simulador y ganar conocimiento del sistema. Evaluar el desempeño del sistema modificado.

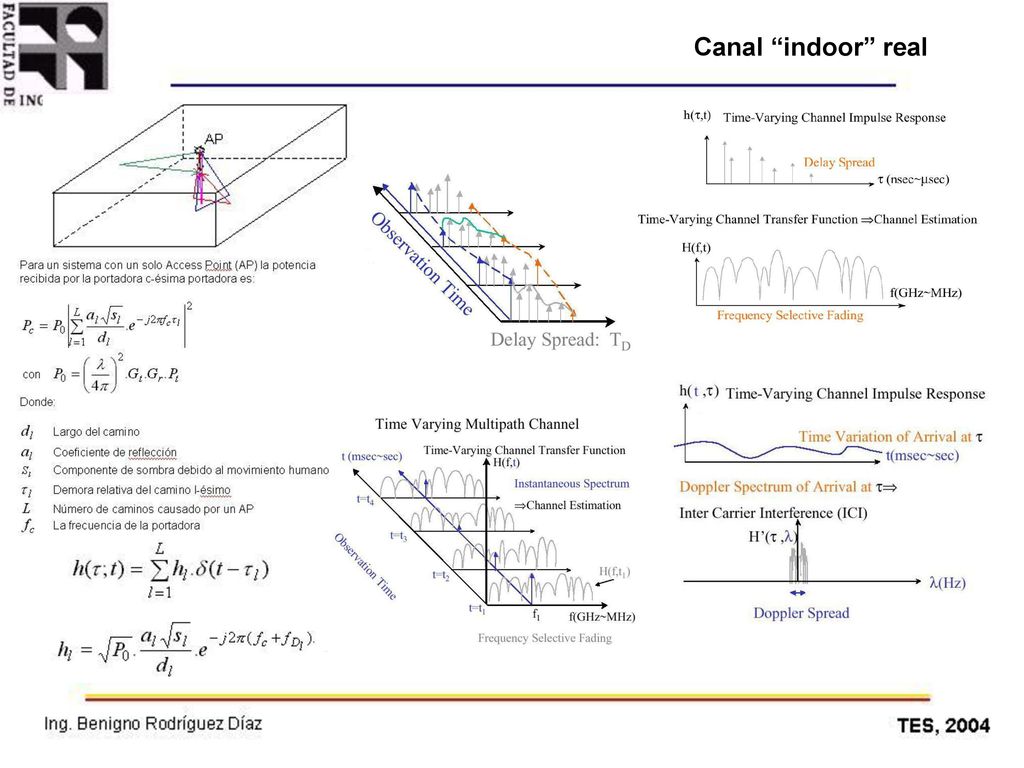

9 Canal “indoor” real

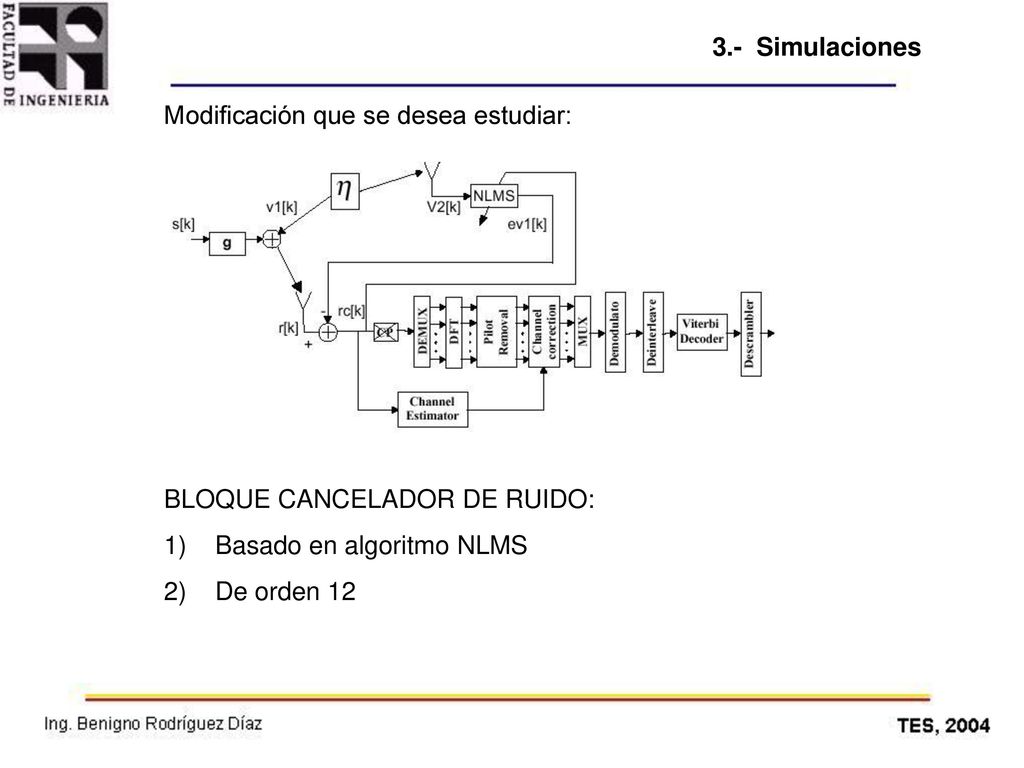

10 3.- Simulaciones Modificación que se desea estudiar: BLOQUE CANCELADOR DE RUIDO: Basado en algoritmo NLMS De orden 12

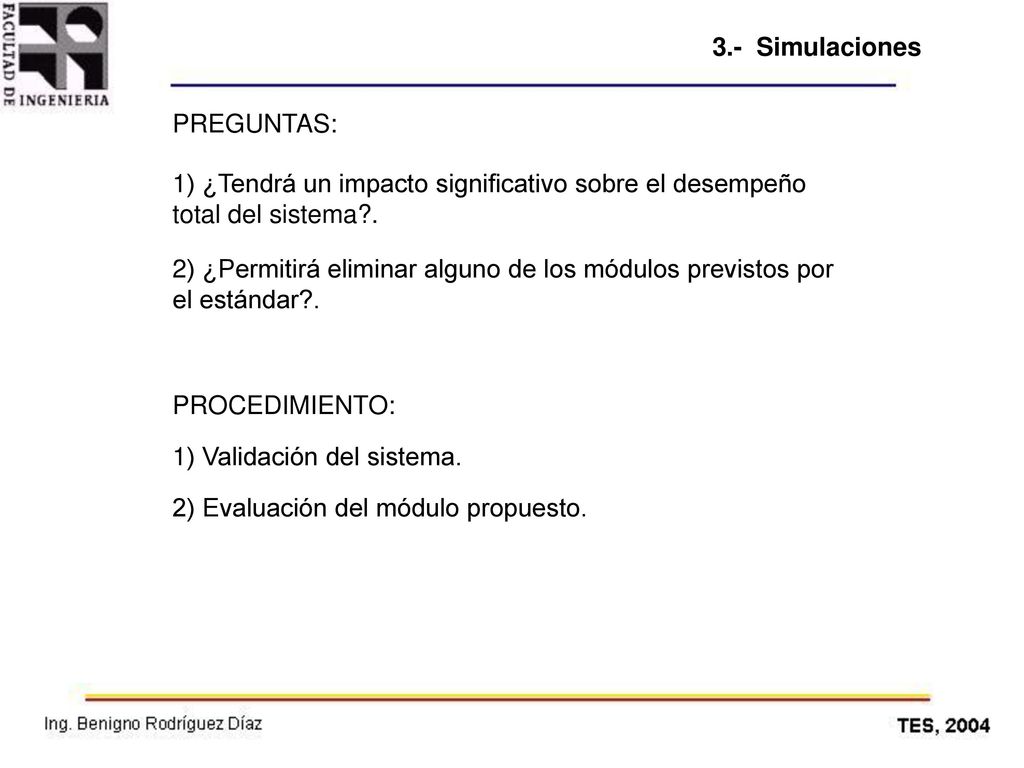

11 3.- Simulaciones PREGUNTAS: 1) ¿Tendrá un impacto significativo sobre el desempeño total del sistema?. 2) ¿Permitirá eliminar alguno de los módulos previstos por el estándar?. PROCEDIMIENTO: 1) Validación del sistema. 2) Evaluación del módulo propuesto.

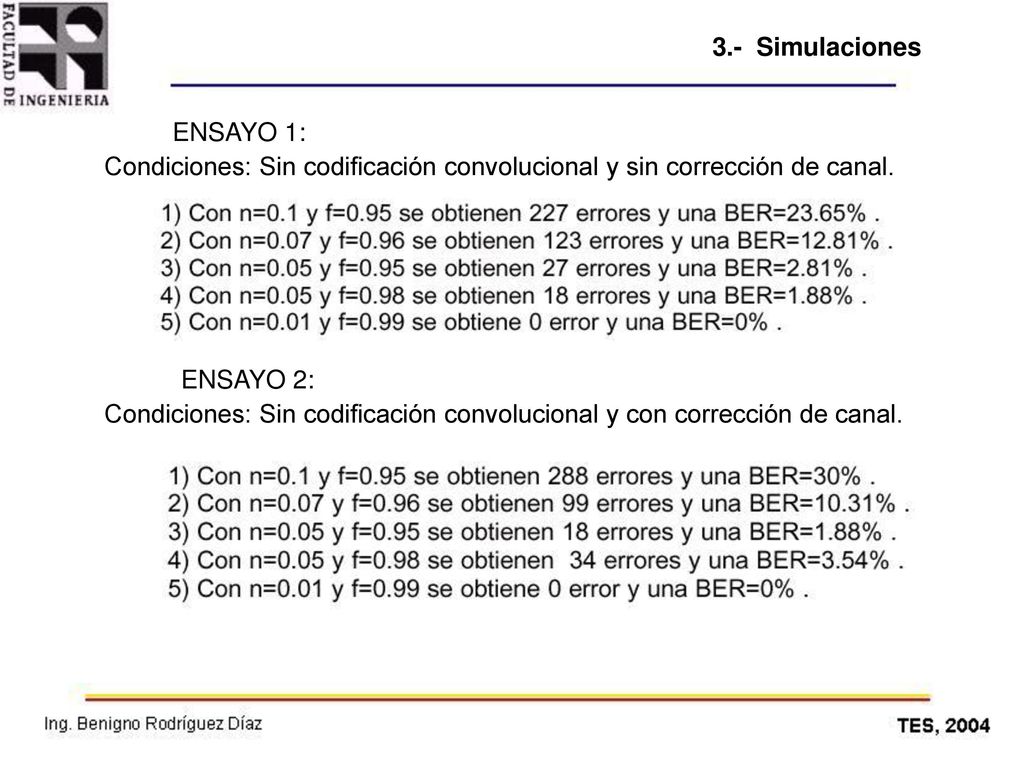

12 3.- Simulaciones ENSAYO 1: Condiciones: Sin codificación convolucional y sin corrección de canal. ENSAYO 2: Condiciones: Sin codificación convolucional y con corrección de canal.

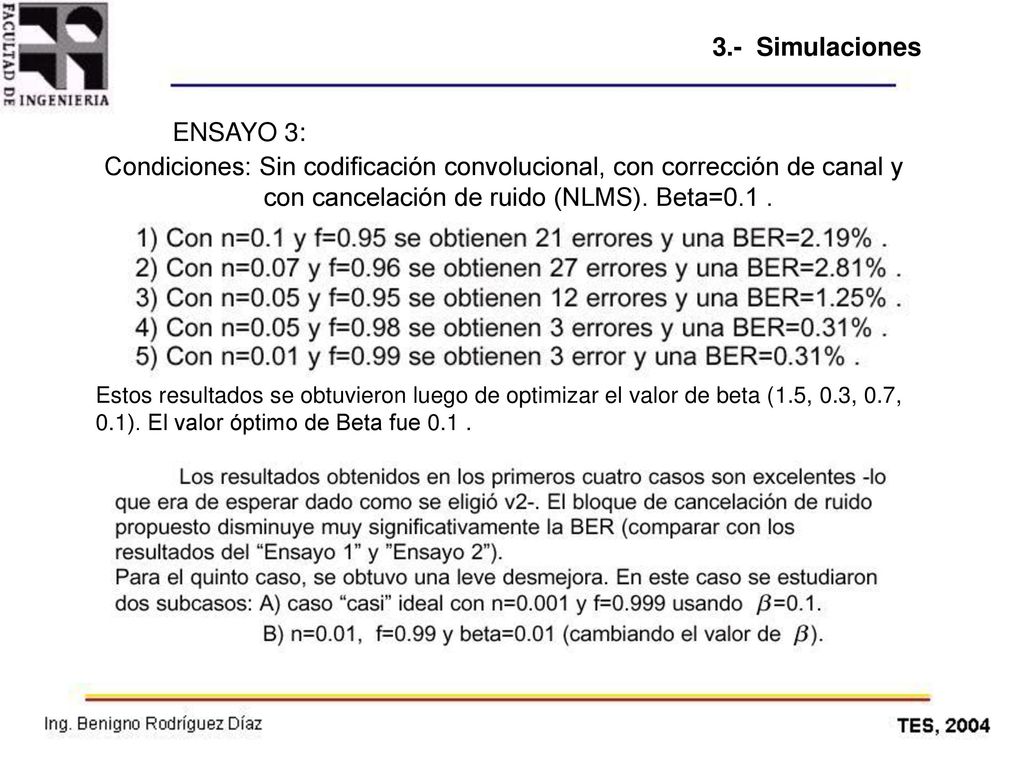

13 3.- Simulaciones ENSAYO 3:
Condiciones: Sin codificación convolucional, con corrección de canal y con cancelación de ruido (NLMS). Beta=0.1 . Estos resultados se obtuvieron luego de optimizar el valor de beta (1.5, 0.3, 0.7, 0.1). El valor óptimo de Beta fue 0.1 .

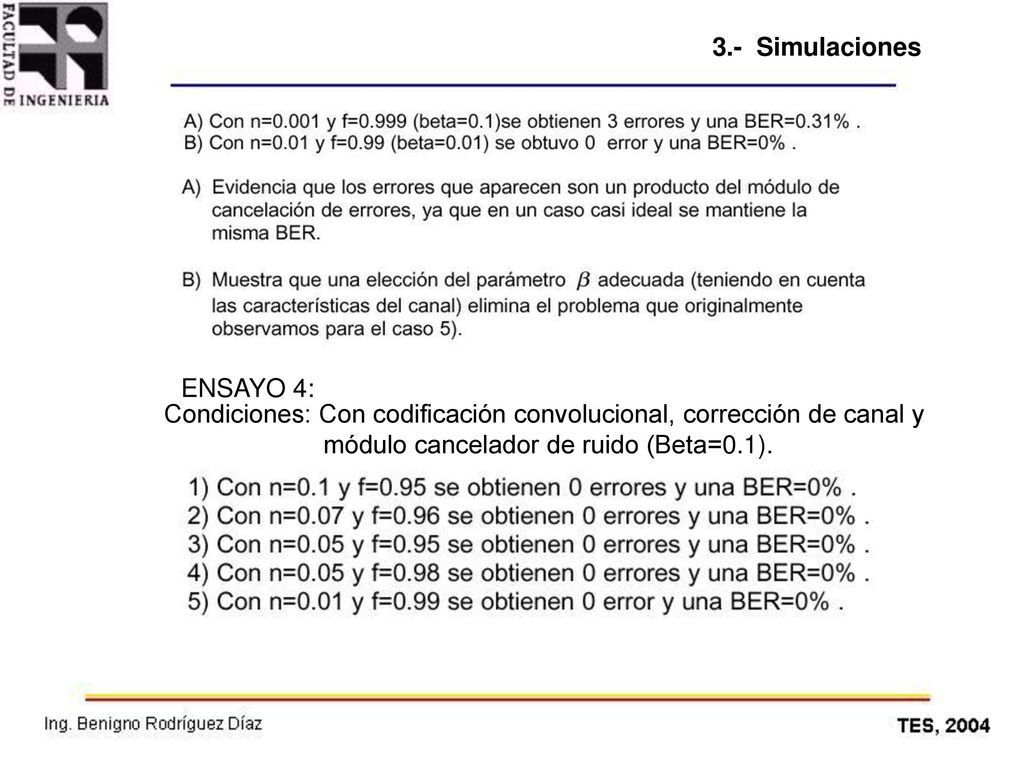

14 3.- Simulaciones ENSAYO 4: Condiciones: Con codificación convolucional, corrección de canal y módulo cancelador de ruido (Beta=0.1).

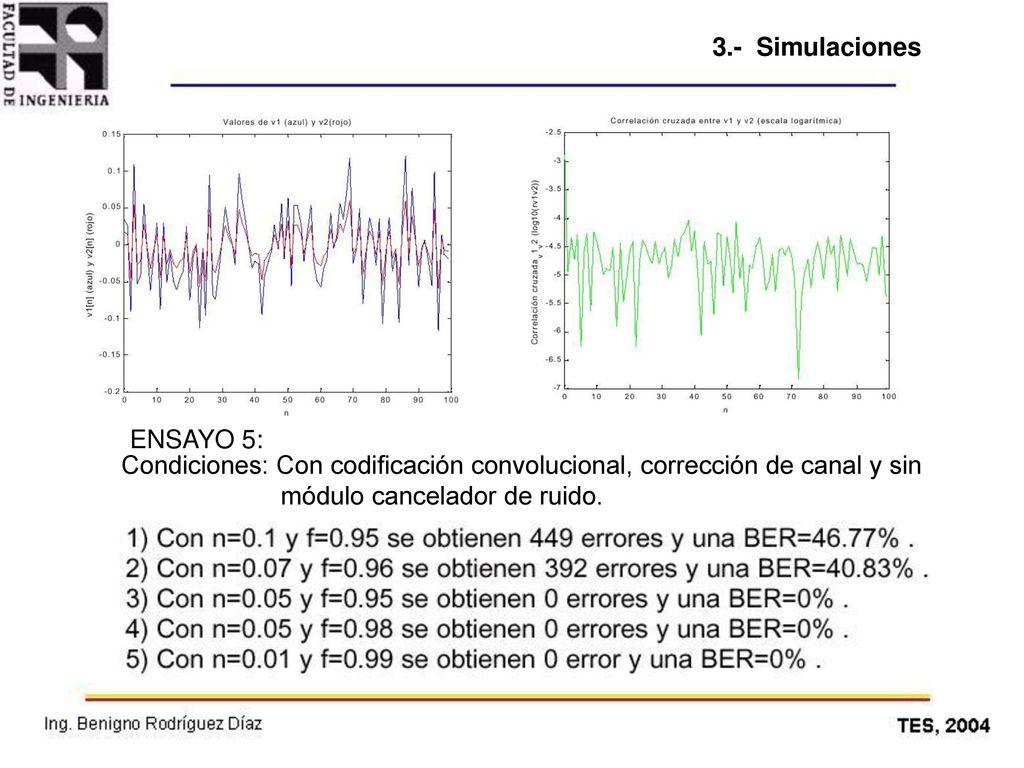

15 3.- Simulaciones ENSAYO 5: Condiciones: Con codificación convolucional, corrección de canal y sin módulo cancelador de ruido.

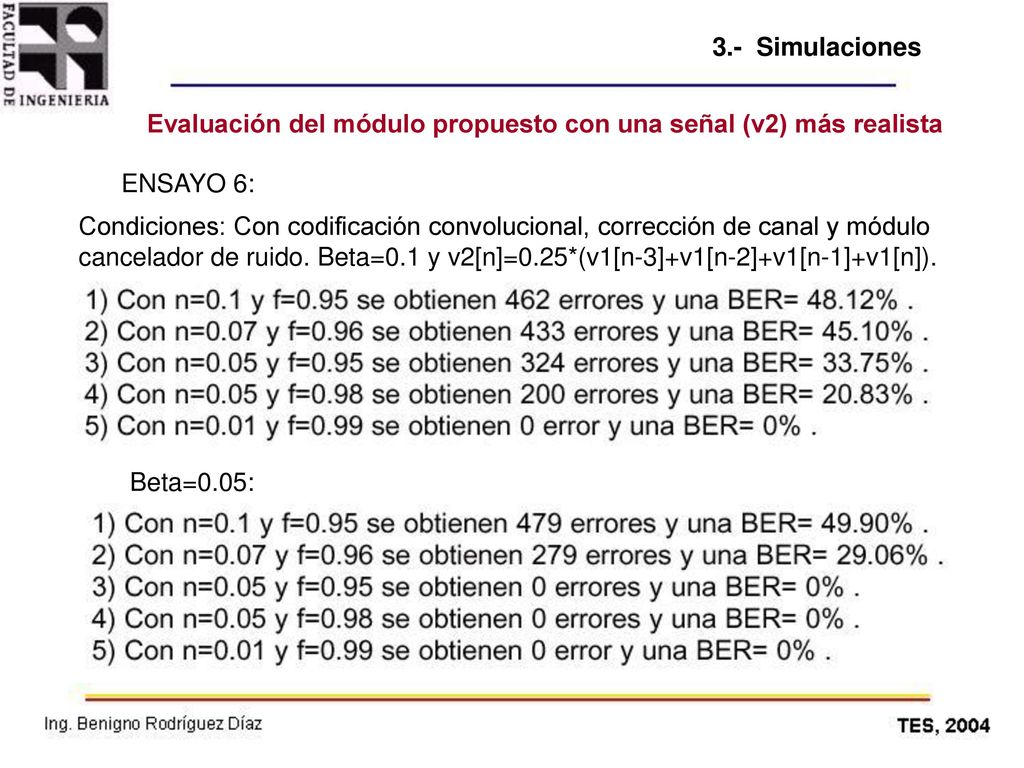

16 3.- Simulaciones Evaluación del módulo propuesto con una señal (v2) más realista ENSAYO 6: Condiciones: Con codificación convolucional, corrección de canal y módulo cancelador de ruido. Beta=0.1 y v2[n]=0.25*(v1[n-3]+v1[n-2]+v1[n-1]+v1[n]). Beta=0.05:

17 !!!!! 3.- Simulaciones ENSAYO 7:
Condiciones: Con codificación convolucional, corrección de canal pero sin módulo cancelador de ruido.

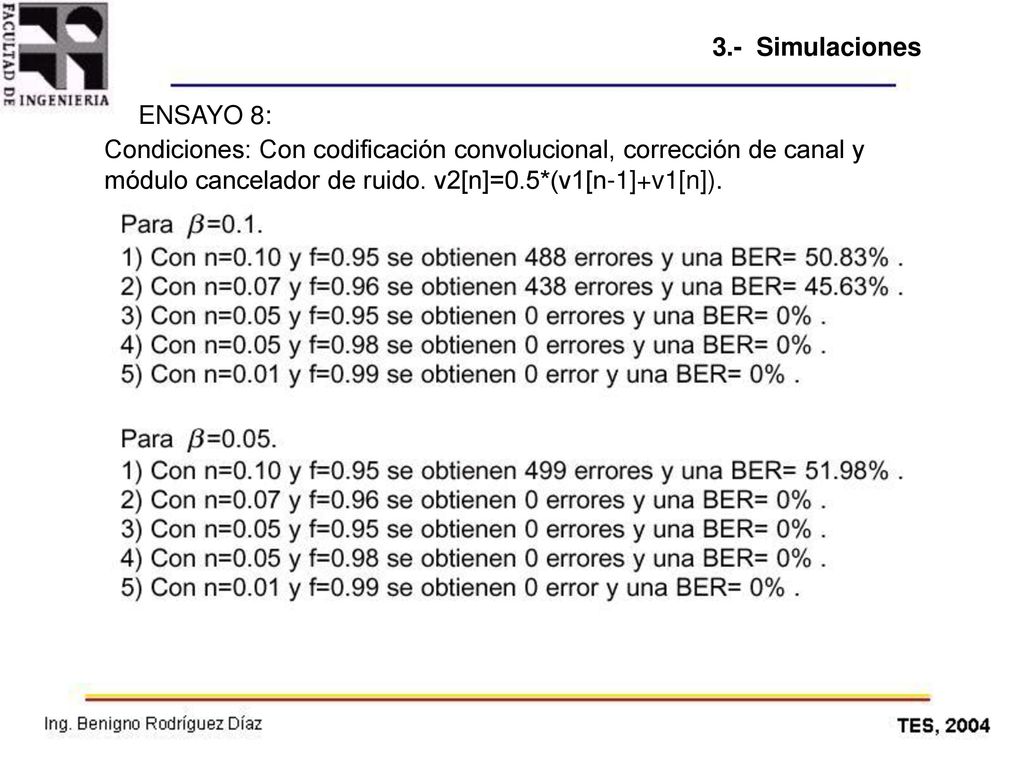

18 3.- Simulaciones ENSAYO 8: Condiciones: Con codificación convolucional, corrección de canal y módulo cancelador de ruido. v2[n]=0.5*(v1[n-1]+v1[n]).

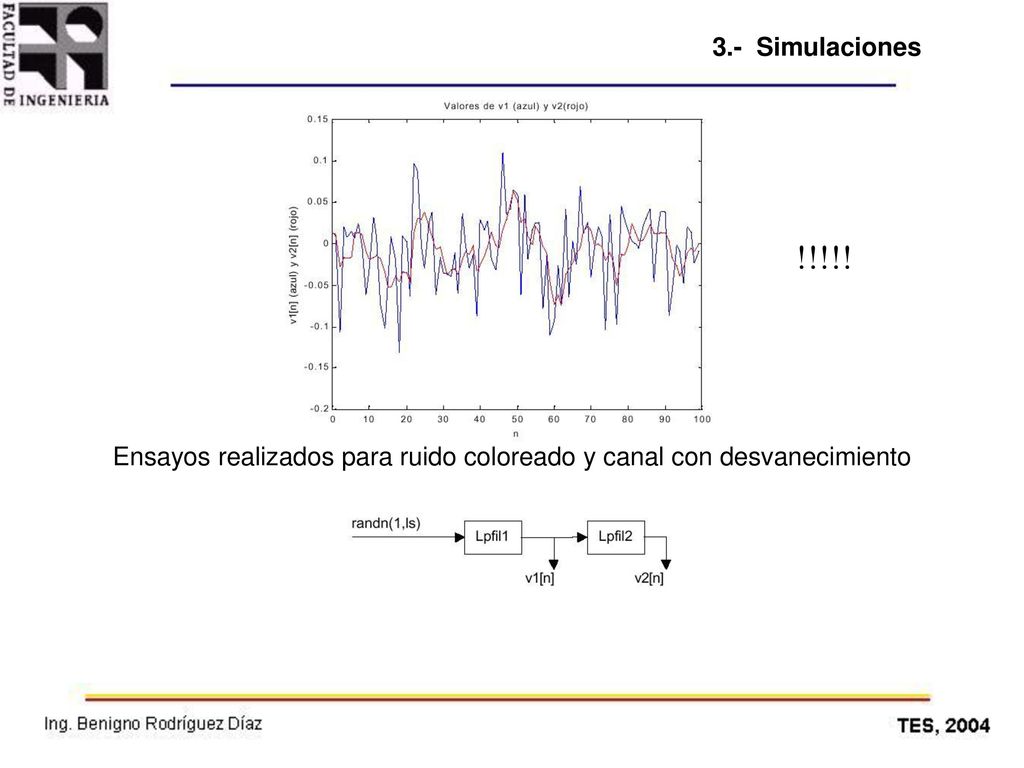

19 3.- Simulaciones !!!!! Ensayos realizados para ruido coloreado y canal con desvanecimiento

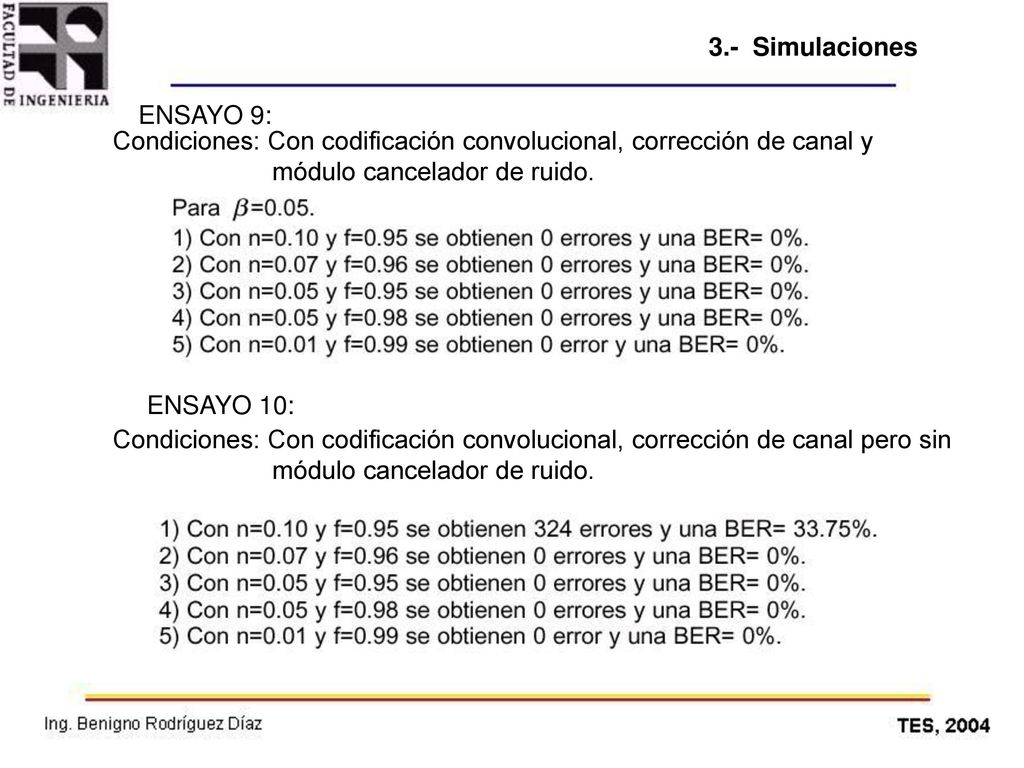

20 3.- Simulaciones ENSAYO 9: Condiciones: Con codificación convolucional, corrección de canal y módulo cancelador de ruido. ENSAYO 10: Condiciones: Con codificación convolucional, corrección de canal pero sin módulo cancelador de ruido.

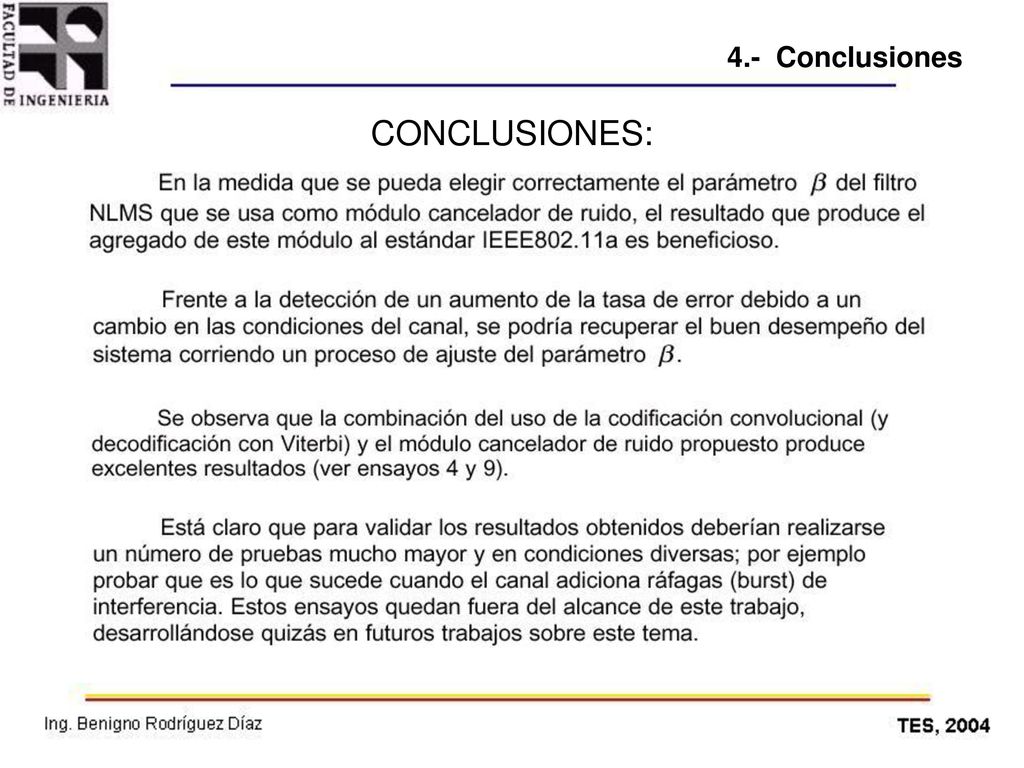

21 4.- Conclusiones CONCLUSIONES:

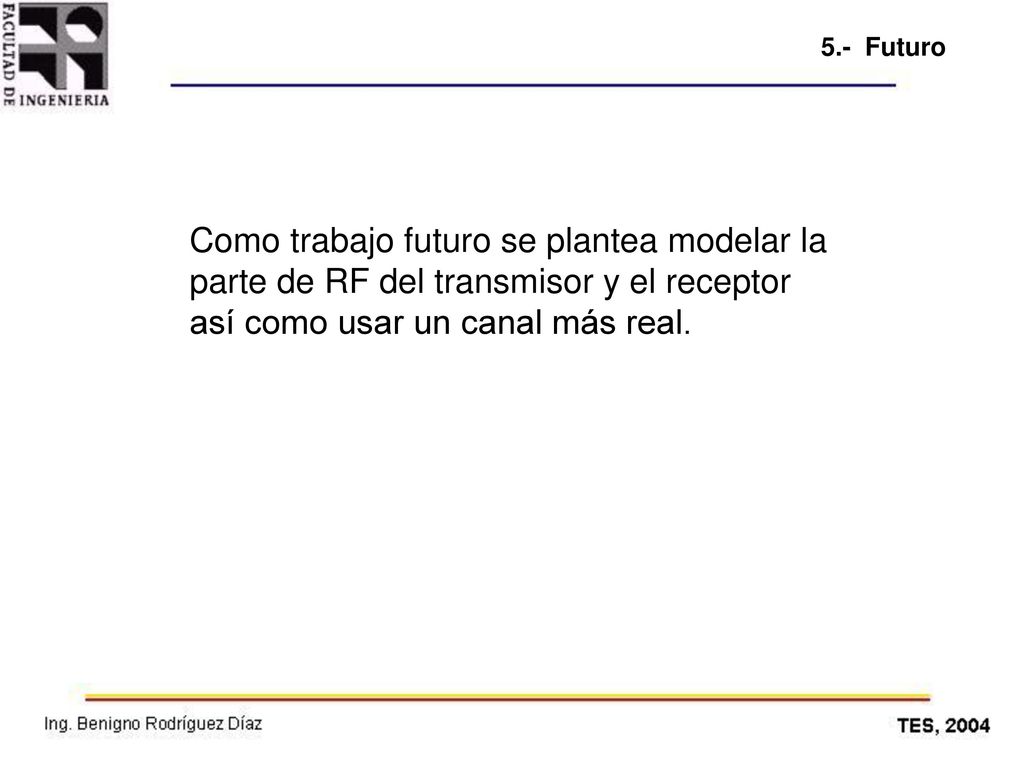

22 5.- Futuro Como trabajo futuro se plantea modelar la parte de RF del transmisor y el receptor así como usar un canal más real.
