1 PROCESO DE DESMONTAJE Y MONTAJE DE UN SISTEMA DE FRENOS RAFAEL MORÁN ROBERTO ALVAREZ

2 Tipo de bomba de frenos, tipo de sistema de frenos
Tipo de bomba de frenos: Bomba de un solo embolo. Tipo de sistema de frenos: Freno de tambor Simplex

3 Desmontaje del freno de tambor

4 Quitamos el buje

5 Quitamos los anclajes

6 Quitamos el conjunto de las zapatas

7 Quitamos todo. Muelles

8 MONTAJE

9 Ponemos los muelles y lo montamos en el portafrenos

10 Montamos el buje

11 Ponemos los anclajes

12 Tipo de bomba de frenos, tipo de sistema de frenos
Tipo de bomba de frenos: Bomba de un solo embolo. Tipo de sistema de frenos: Freno de disco de marco flotante.

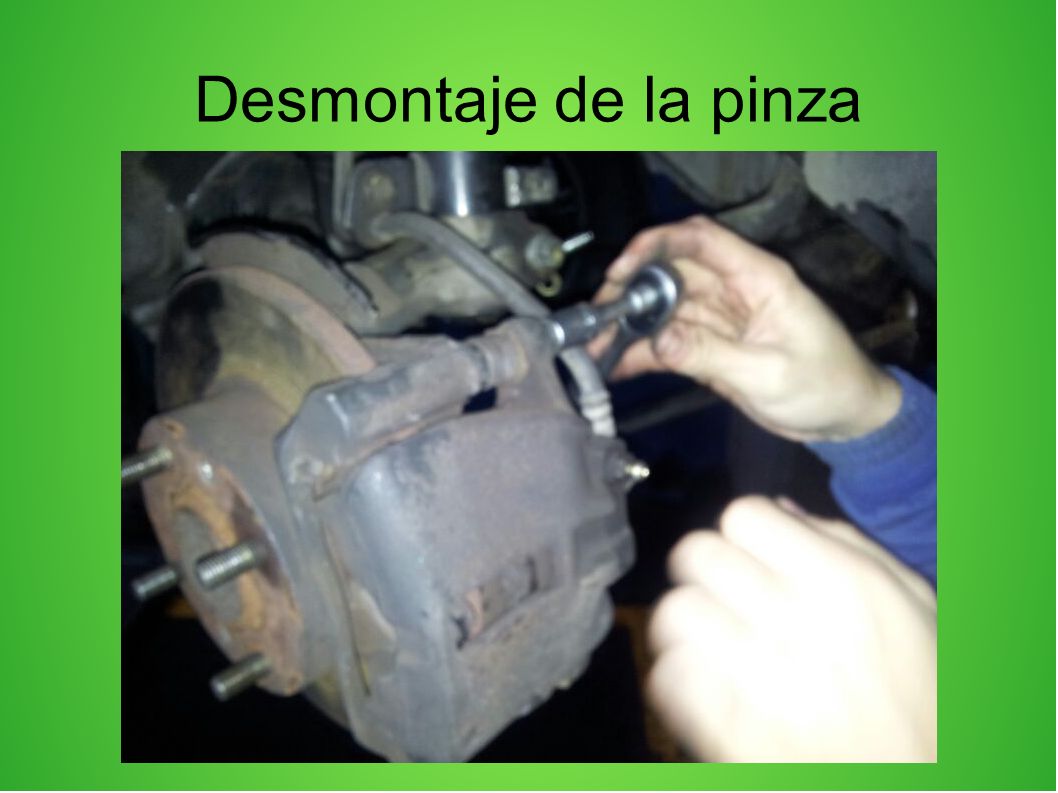

13 Desmontaje de la pinza

14 Quitamos los tornillos

15 Sacamos la pinza

16 Sacamos las pastillas.

17 Montaje de la pinza y las pastillas

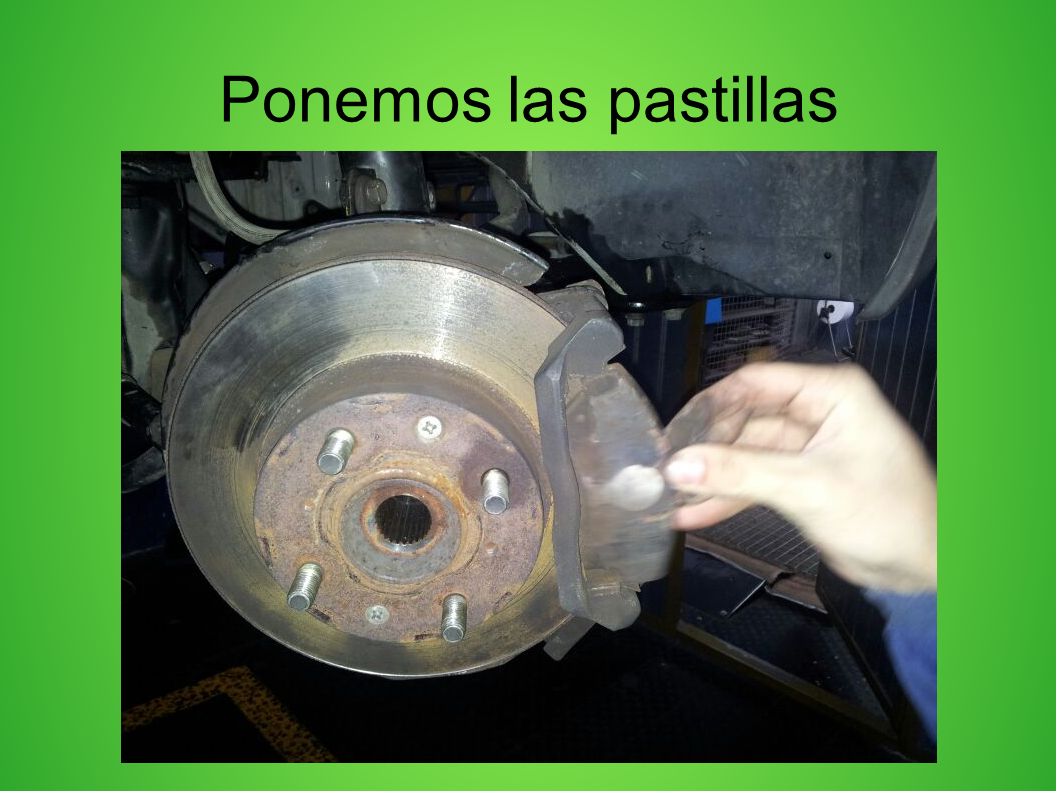

18 Ponemos las pastillas

19 Montamos la pinza

20 Apretamos los tornillos

21 FIN
