TRABAJO FINAL DE GRADO CLIMATIZACIÓN Y CERTIFICACIÓN ENERGÉTICA DE CENTRO DE TECNIFICACIÓN DEPORTIVA.

Presentación del tema: "TRABAJO FINAL DE GRADO CLIMATIZACIÓN Y CERTIFICACIÓN ENERGÉTICA DE CENTRO DE TECNIFICACIÓN DEPORTIVA."— Transcripción de la presentación:

1 TRABAJO FINAL DE GRADO CLIMATIZACIÓN Y CERTIFICACIÓN ENERGÉTICA DE CENTRO DE TECNIFICACIÓN DEPORTIVA

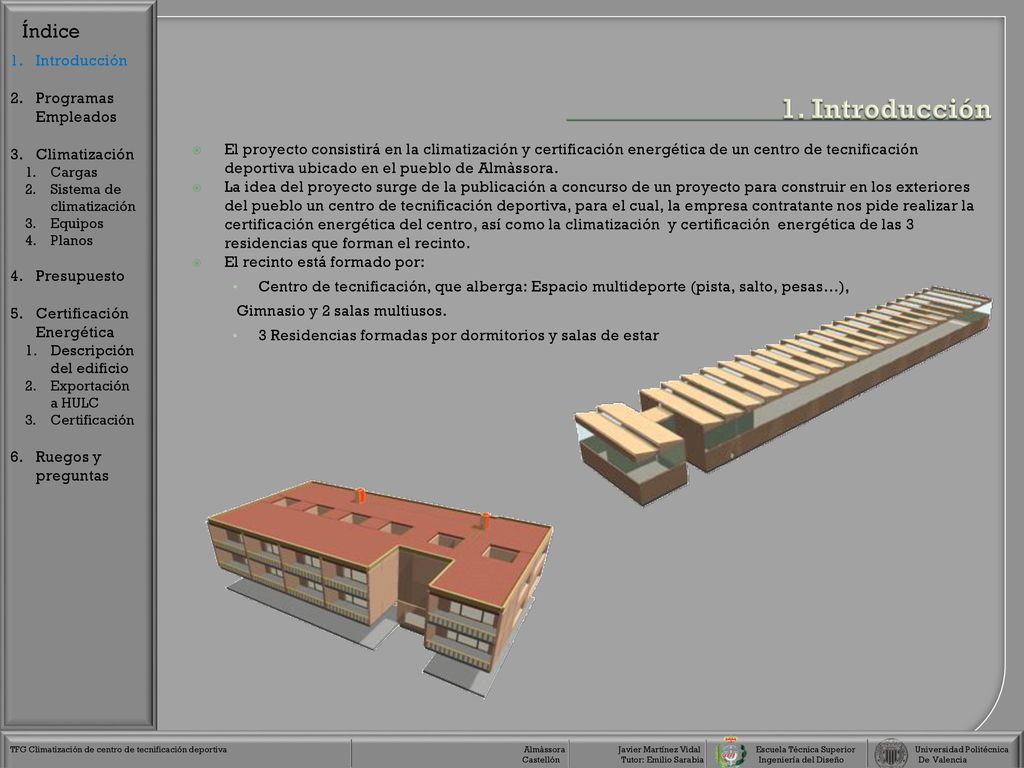

2 1. Introducción Índice Introducción Programas Empleados Climatización
Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas El proyecto consistirá en la climatización y certificación energética de un centro de tecnificación deportiva ubicado en el pueblo de Almàssora. La idea del proyecto surge de la publicación a concurso de un proyecto para construir en los exteriores del pueblo un centro de tecnificación deportiva, para el cual, la empresa contratante nos pide realizar la certificación energética del centro, así como la climatización y certificación energética de las 3 residencias que forman el recinto. El recinto está formado por: Centro de tecnificación, que alberga: Espacio multideporte (pista, salto, pesas…), Gimnasio y 2 salas multiusos. 3 Residencias formadas por dormitorios y salas de estar TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

3 2.Programas empleados Índice

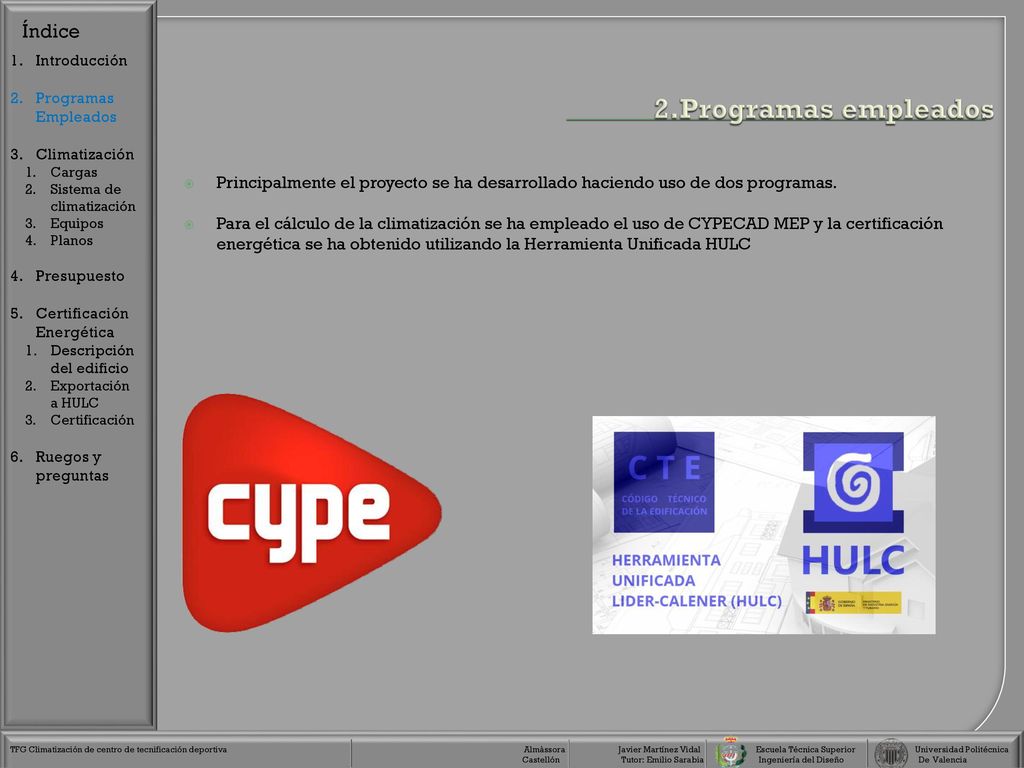

Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas Principalmente el proyecto se ha desarrollado haciendo uso de dos programas. Para el cálculo de la climatización se ha empleado el uso de CYPECAD MEP y la certificación energética se ha obtenido utilizando la Herramienta Unificada HULC TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

4 Potencia por superficie total = 3.031,7 W/m2

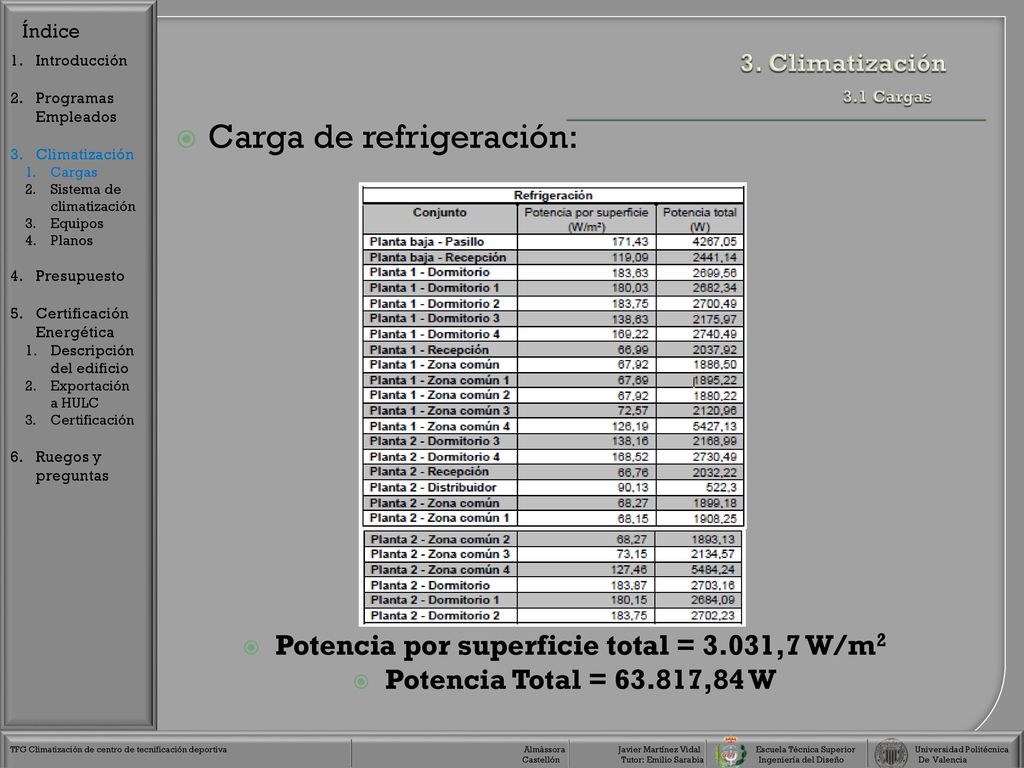

Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 3. Climatización 3.1 Cargas Carga de refrigeración: Potencia por superficie total = 3.031,7 W/m2 Potencia Total = ,84 W TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

5 Potencia por superficie total = 2.127 W/m2

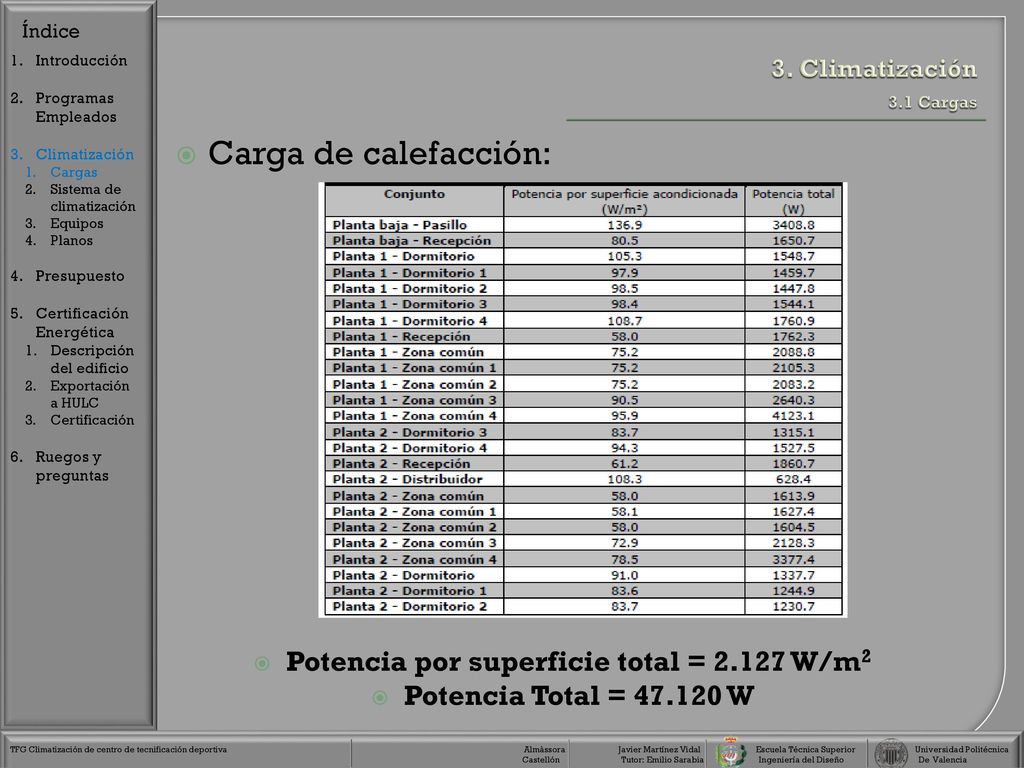

Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 3. Climatización 3.1 Cargas Carga de calefacción: Potencia por superficie total = W/m2 Potencia Total = W TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

6 3. Climatización 3.2 Sistema de Climatización

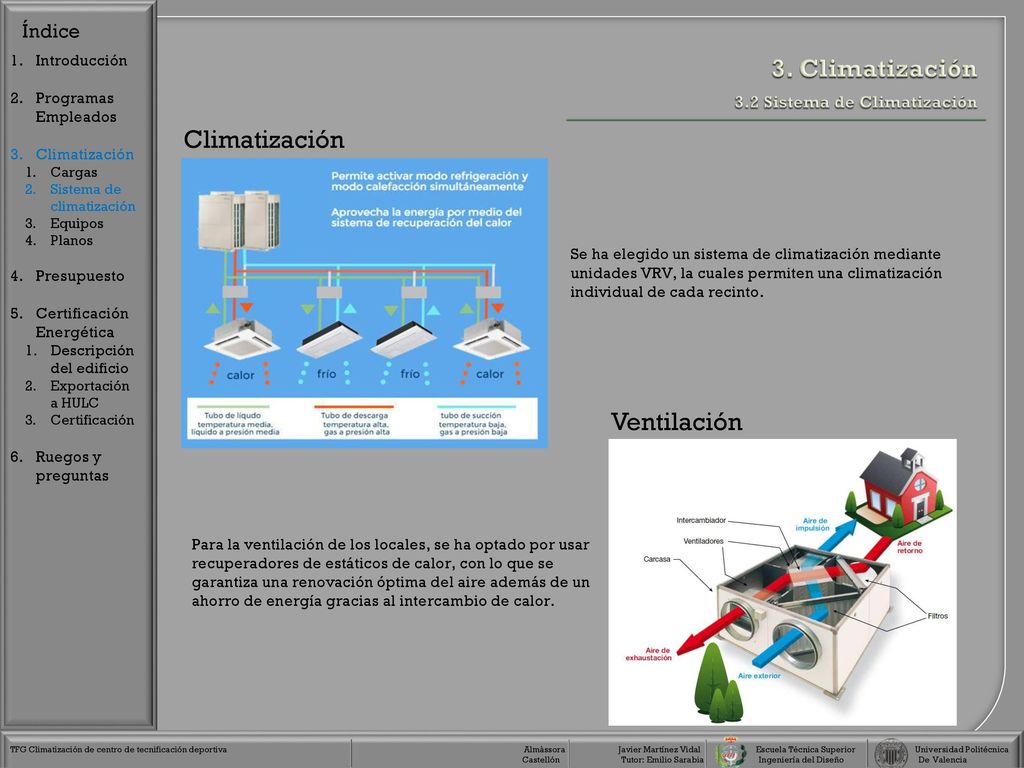

Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 3. Climatización 3.2 Sistema de Climatización Climatización Se ha elegido un sistema de climatización mediante unidades VRV, la cuales permiten una climatización individual de cada recinto. Ventilación Para la ventilación de los locales, se ha optado por usar recuperadores de estáticos de calor, con lo que se garantiza una renovación óptima del aire además de un ahorro de energía gracias al intercambio de calor. TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

7 3.Climatización 3.3 Equipos

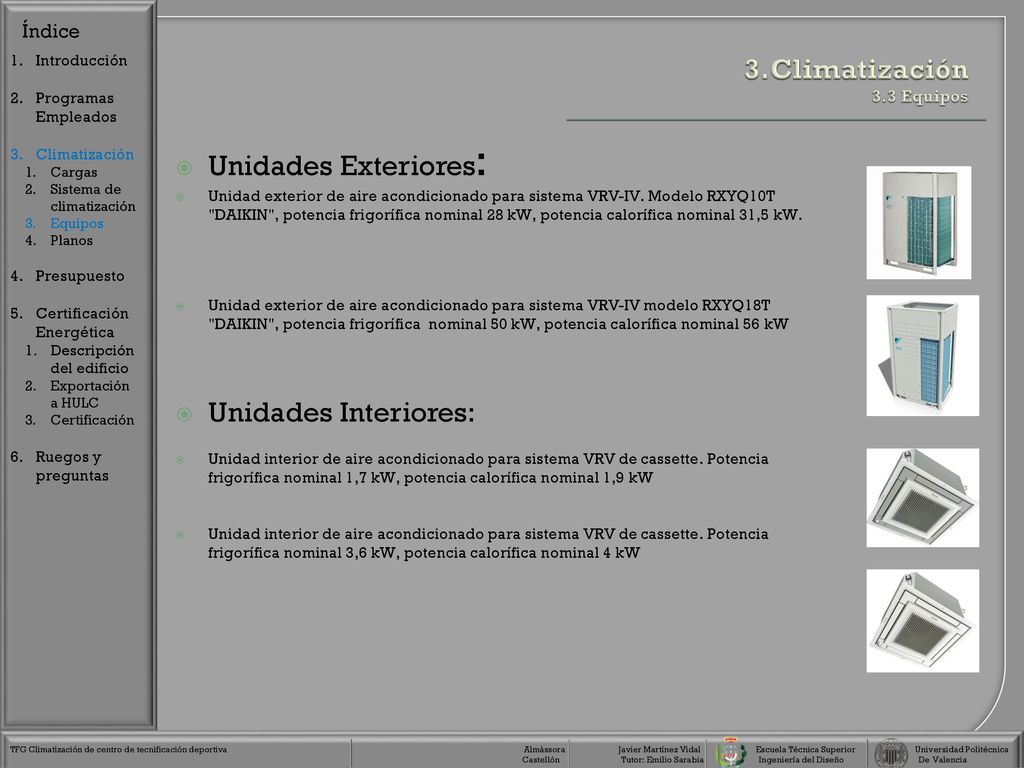

Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas Unidades Exteriores: Unidad exterior de aire acondicionado para sistema VRV-IV. Modelo RXYQ10T "DAIKIN", potencia frigorífica nominal 28 kW, potencia calorífica nominal 31,5 kW. Unidad exterior de aire acondicionado para sistema VRV-IV modelo RXYQ18T "DAIKIN", potencia frigorífica nominal 50 kW, potencia calorífica nominal 56 kW Unidades Interiores: Unidad interior de aire acondicionado para sistema VRV de cassette. Potencia frigorífica nominal 1,7 kW, potencia calorífica nominal 1,9 kW Unidad interior de aire acondicionado para sistema VRV de cassette. Potencia frigorífica nominal 3,6 kW, potencia calorífica nominal 4 kW TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

8 3.Climatización 3.3 Equipos

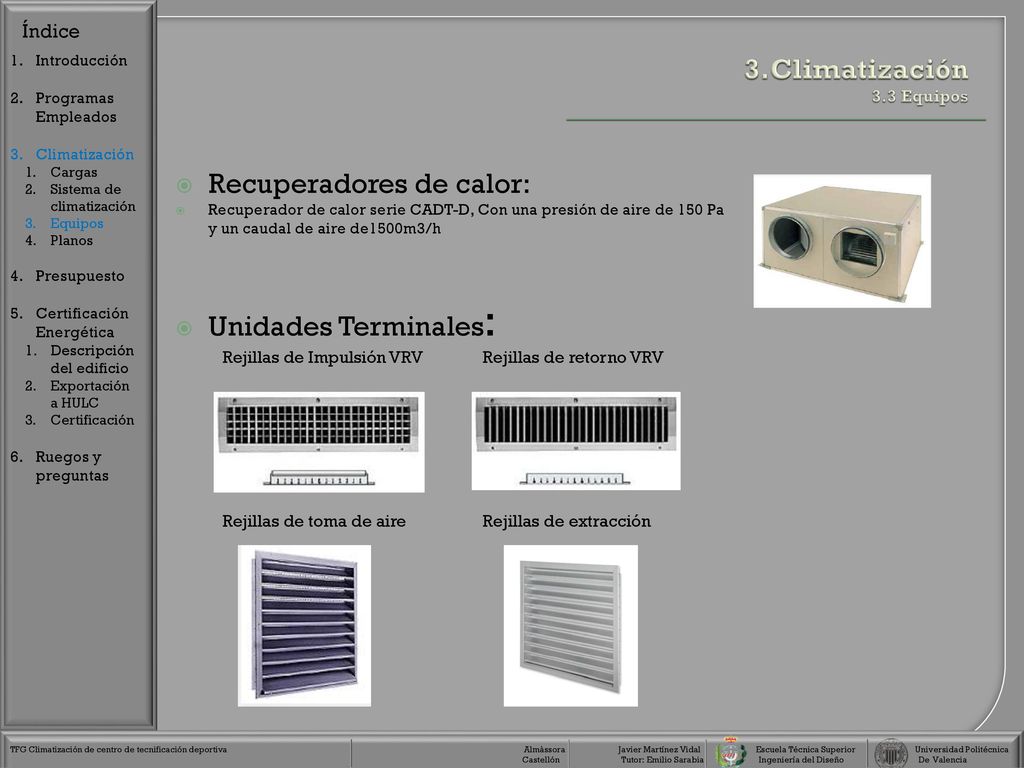

Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas Recuperadores de calor: Recuperador de calor serie CADT-D, Con una presión de aire de 150 Pa y un caudal de aire de1500m3/h Unidades Terminales: Rejillas de Impulsión VRV Rejillas de retorno VRV Rejillas de toma de aire Rejillas de extracción TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

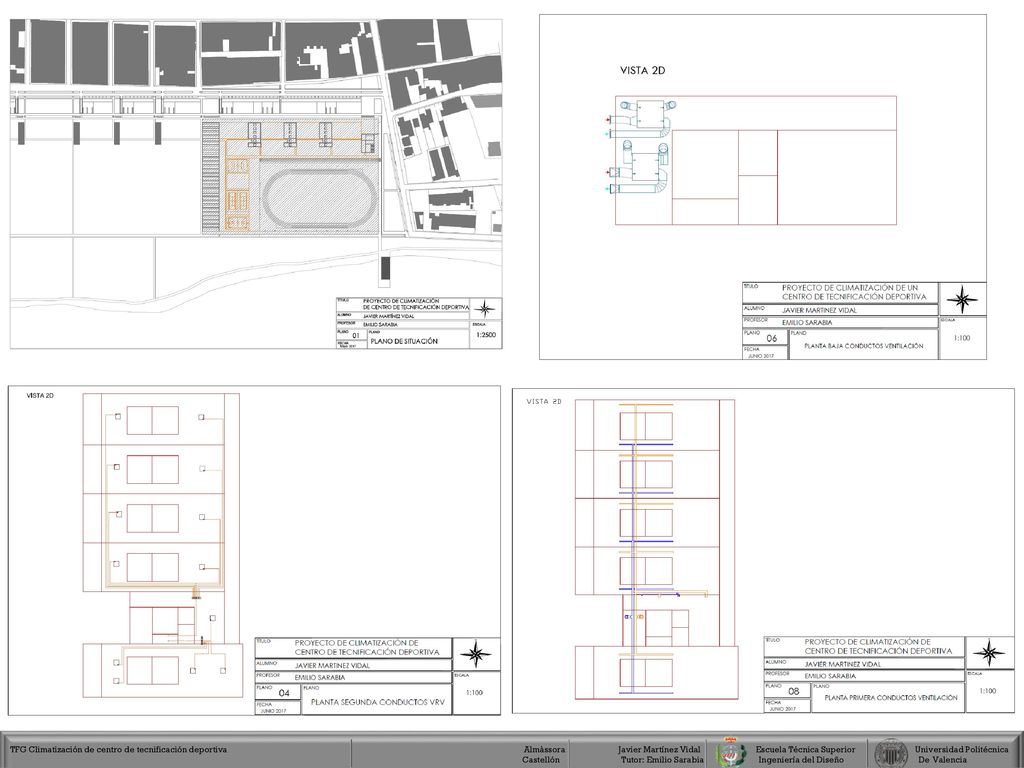

9 TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

10 Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 4. Presupuesto Líneas de tuberías de climatización y conductos de ventilación 26.937,45 € Sistema VRV (Daikin) y Recuperadores de calor 97.261,70 € Teniendo en cuenta que son 3 las residencias a climatizar, lo anterior se multiplica por 3: ,45 € Mano de obra ingenieril 4.500,00 € Mano de obra de la instalación 36.000,00 € Subtotal ,45 € 21% IVA 86.750,47 € Total ,92 € TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

11 5.Certificación energética
Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 5.Certificación energética El edificio objeto del proyecto se sitúa en el municipio de Almàssora (provincia de Castellón), con una altura sobre el nivel del mar de 31 m. Le corresponde, conforme al Apéndice B de CTE DB HE 1, la zona climática B3. TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

12 5.Certificación energética 5.1Descripción del edificio

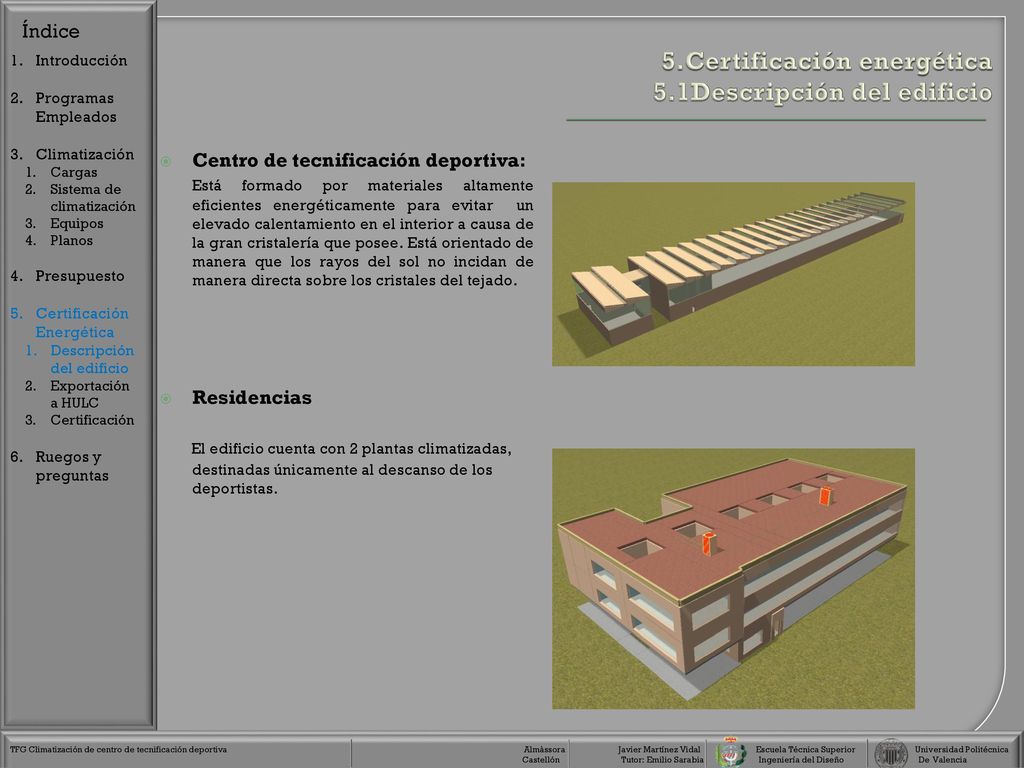

Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 5.Certificación energética 5.1Descripción del edificio Centro de tecnificación deportiva: Está formado por materiales altamente eficientes energéticamente para evitar un elevado calentamiento en el interior a causa de la gran cristalería que posee. Está orientado de manera que los rayos del sol no incidan de manera directa sobre los cristales del tejado. Residencias El edificio cuenta con 2 plantas climatizadas, destinadas únicamente al descanso de los deportistas. TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

13 5.Certificación energética 5.2 Exportación a HULC

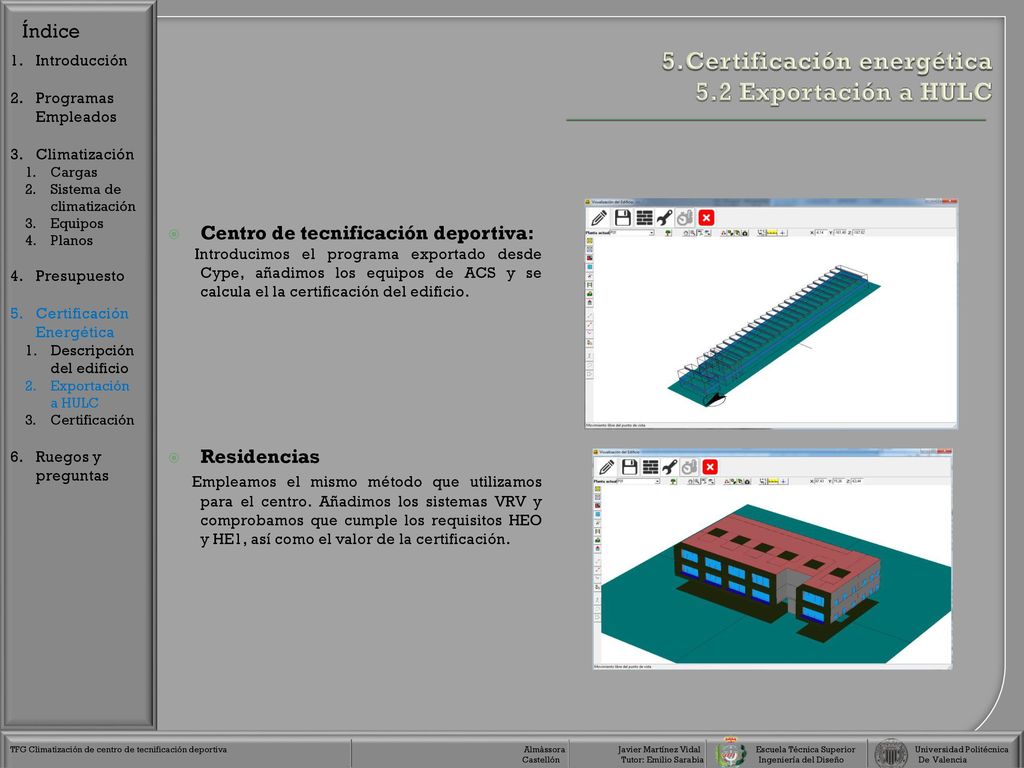

Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 5.Certificación energética 5.2 Exportación a HULC Centro de tecnificación deportiva: Introducimos el programa exportado desde Cype, añadimos los equipos de ACS y se calcula el la certificación del edificio. Residencias Empleamos el mismo método que utilizamos para el centro. Añadimos los sistemas VRV y comprobamos que cumple los requisitos HEO y HE1, así como el valor de la certificación. TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

14 5.Certificación energética 5.3 Certificación

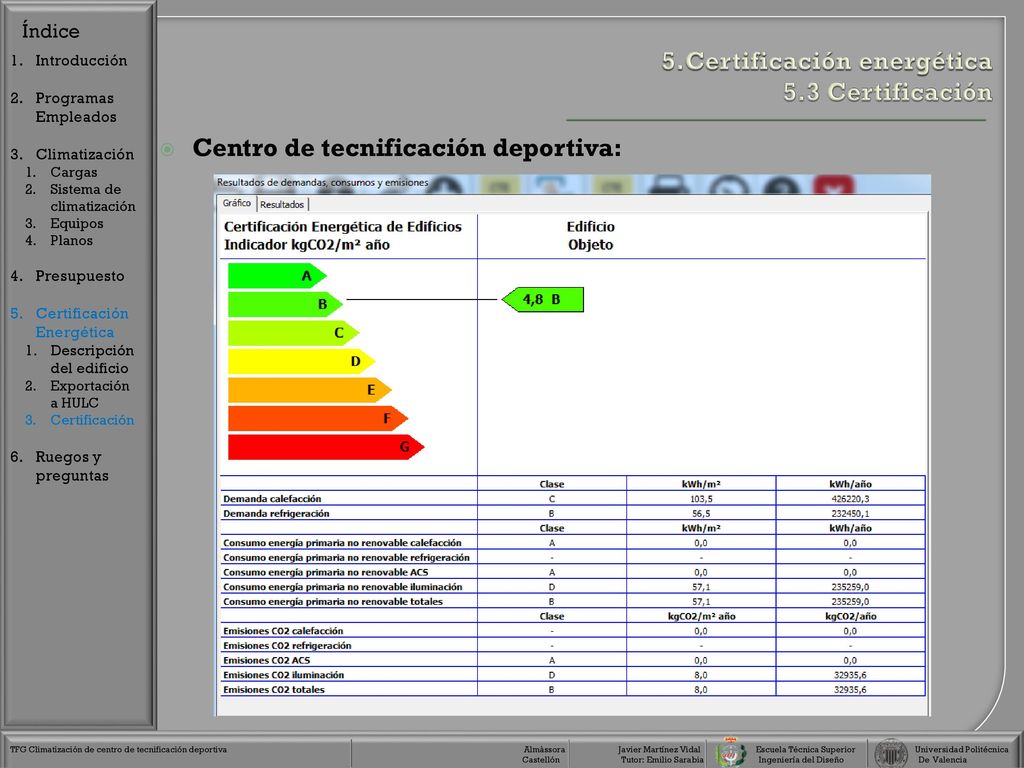

Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 5.Certificación energética 5.3 Certificación Centro de tecnificación deportiva: TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

15 5.Certificación energética 5.3 Certificación

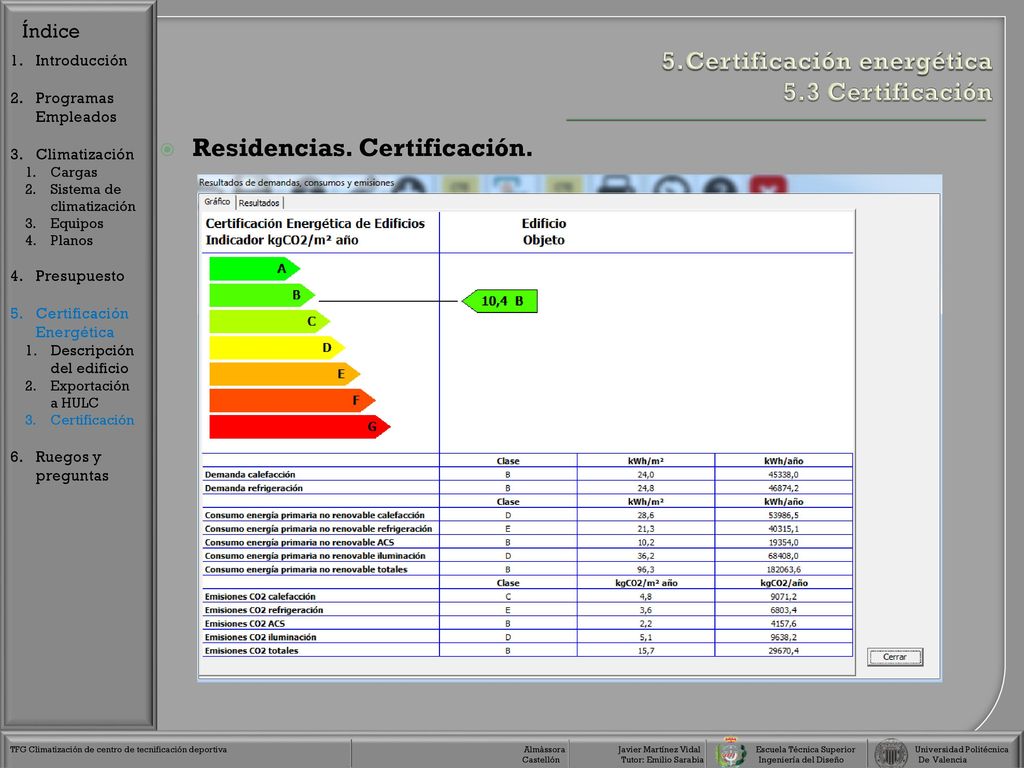

Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 5.Certificación energética 5.3 Certificación Residencias. Certificación. TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

16 5.Certificación energética 5.3 Certificación

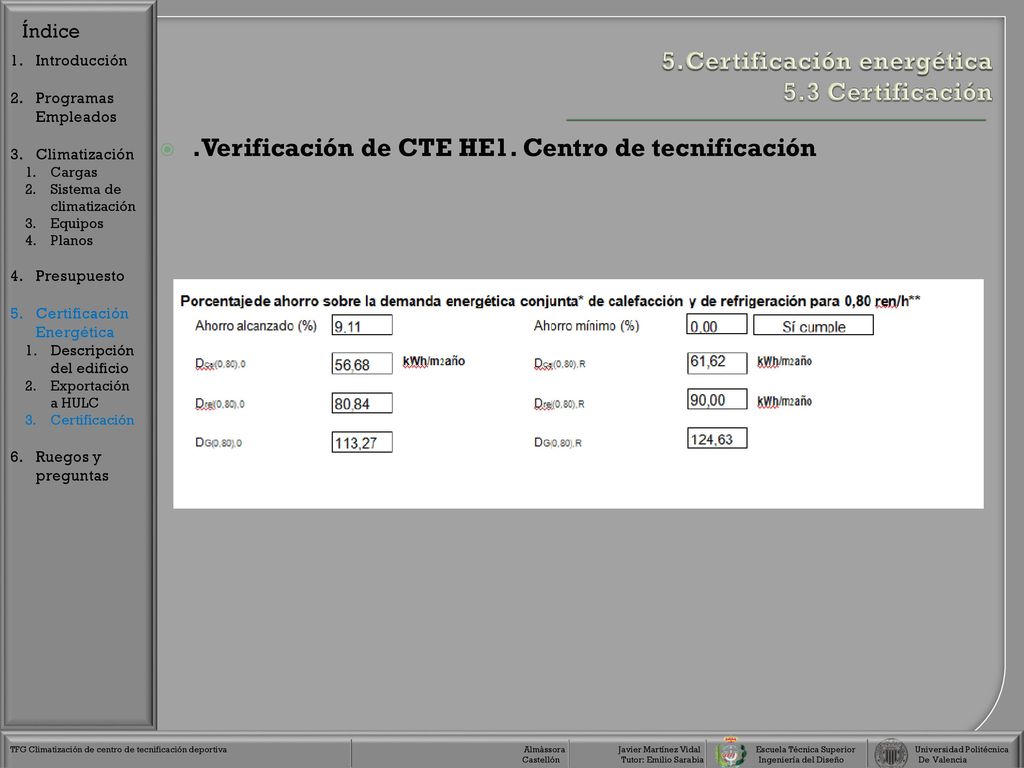

Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 5.Certificación energética 5.3 Certificación .Verificación de CTE HE1. Centro de tecnificación TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

17 5.Certificación energética 5.3 Certificación

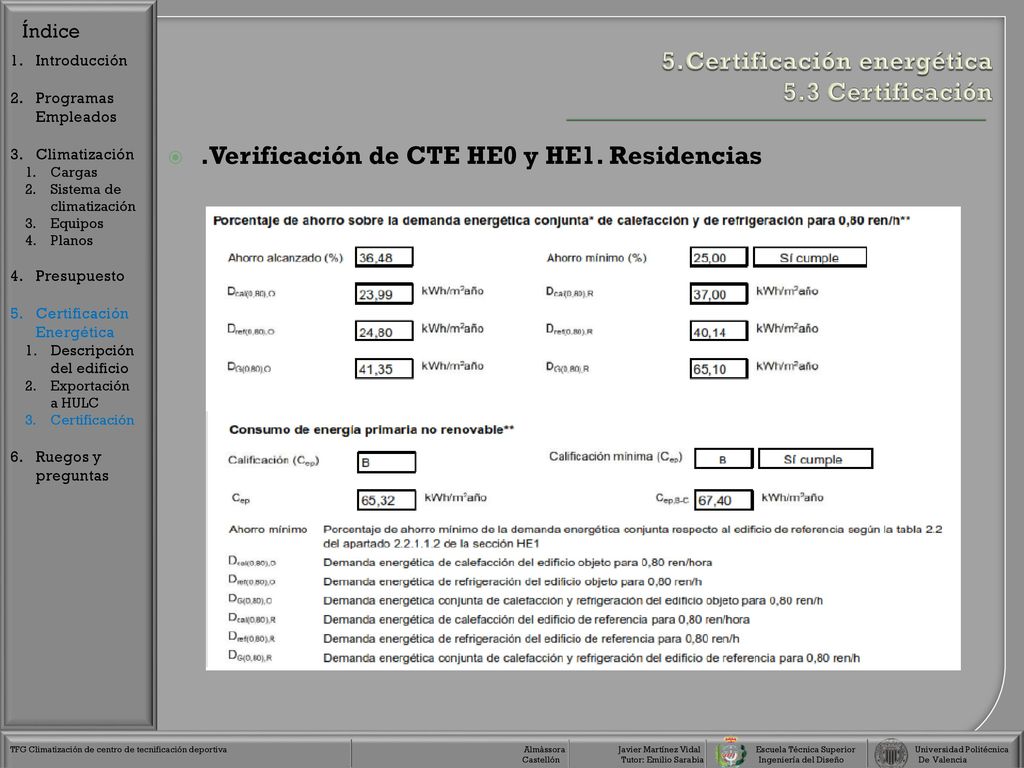

Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 5.Certificación energética 5.3 Certificación .Verificación de CTE HE0 y HE1. Residencias TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia

18 GRACIAS POR SU ATENCIÓN
Índice Introducción Programas Empleados Climatización Cargas Sistema de climatización Equipos Planos Presupuesto Certificación Energética Descripción del edificio Exportación a HULC Certificación Ruegos y preguntas 6.Ruegos y preguntas GRACIAS POR SU ATENCIÓN TFG Climatización de centro de tecnificación deportiva Almàssora Javier Martínez Vidal Escuela Técnica Superior Universidad Politécnica Castellón Tutor: Emilio Sarabia Ingeniería del Diseño De Valencia
