SOLARAIR NUESTRO SISTEMA SURGE DE LA NECESIDAD DE APROVECHAR EL SOL PARA LA CALEFACCION POR UN SISTEMA DIRECTO AIRE- AIRE EVITANDO TENER QUE USAR LOS COLECTORES.

Presentación del tema: "SOLARAIR NUESTRO SISTEMA SURGE DE LA NECESIDAD DE APROVECHAR EL SOL PARA LA CALEFACCION POR UN SISTEMA DIRECTO AIRE- AIRE EVITANDO TENER QUE USAR LOS COLECTORES."— Transcripción de la presentación:

1 SOLARAIR NUESTRO SISTEMA SURGE DE LA NECESIDAD DE APROVECHAR EL SOL PARA LA CALEFACCION POR UN SISTEMA DIRECTO AIRE- AIRE EVITANDO TENER QUE USAR LOS COLECTORES DE AGUA QUE DAN UN PESIMO RENDIMIENTO.

2 CONDICIONES LOGRADAS FORMATO MODULAR LIVIANO
RESISTENTE A LA INTEMPERIE CONECTABLE CON FACILIDAD ALTA AISLACION TERMICA ALTA CAPTACION BAJO COSTO MATERIA PRIMA ACCESIBLE

3

4

5 N

6 N

7

8

9 INSTALACION PRUEBA VIVIENDA FAMILIAR 90 M2 EN PLANTA BAJA
SE INSTALARON 6 PANELES TURBINA DE 350 M3/HORA DE 50 W TUBERIA EN PVC DE 110 MM TECHO LIVIANO DE ISOPANEL ESTRUCTURA SOPORTE EN CAÑO GALVANIZADO DE 1”. CONTROLADORES DE TEMPERATURA DIGITALES

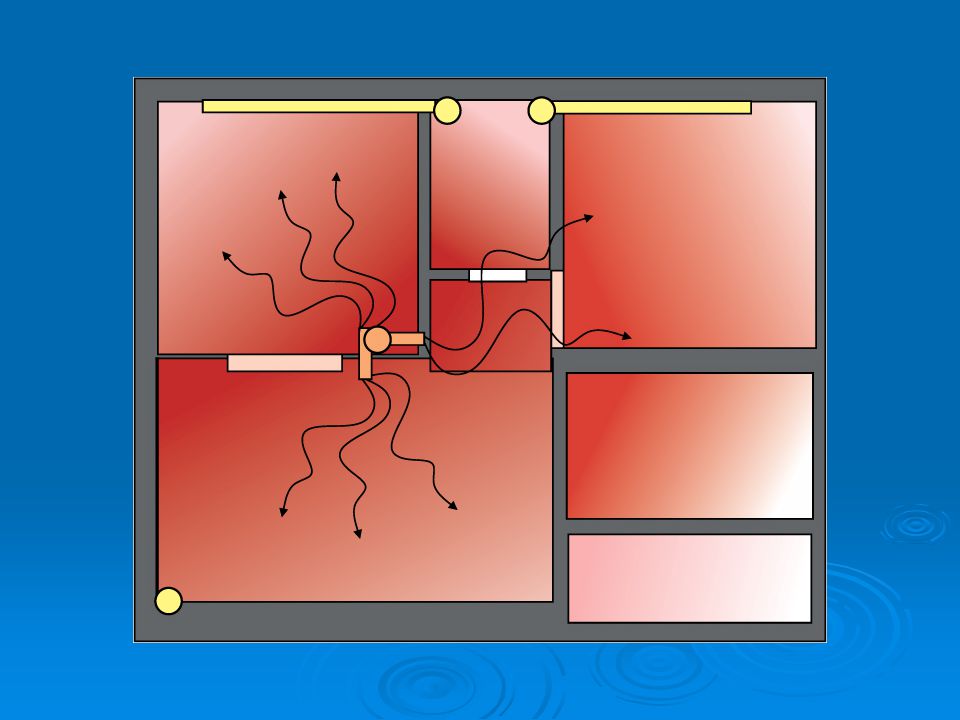

10 DISPOSICION LA PENDIENTE DEL TECHO MIRA HACIA EL NORTE , 10 % INCLINACION. SOMBRA ENTRE LAS 10 Y 16 HS SE MONTARON DOS LINEAS DE 3 PANELES CADA UNA. EL AIRE SALE DEL DORMITORIO Y LIVING PARA EL DUCTO DEL BAÑO E INGRESABA POR LA CHIMENEA EN EL CENTRO DE LA CASA.

11

12

13

14

15

16

17

18 DIC ABR JUN Tp Ta Potencia Kw. Energía Kw-h diaria
DIC ABR JUN Tp temp. máxima panel apagado 120 70 55 temp. máxima panel circulando 80 50 40 Ta temp. Ambiente hora 12 30 18 10 Potencia Kw. por panel 1,5 m2 1 0,75 0,6 Energía Kw-h diaria 8 5 3,5

19 RESULTADO LOS CONTROLADORES PERMITEN CAMBIAR TEMPERATURA DE ARRANQUE Y CORTE. EL SISTEMA MANTIENE UNA TEMPERATURA ENTRE 21 Y 23 GRADOS LA CASA AUNQUE BAJE LA TEMPERATURA EN LA NOCHE Y LLUEVA EN EL DIA. EN LAS NOCHES CALIDAS Y CON MUCHA HUMEDAD EN POCOS MINUTOS REFRESCA EL AMBIENTE. EL AIRE CALIENTE LLEGA A LOS DORMITORIOS COSA QUE ANTES NO PASABA CON LA ESTUFA CENTRAL.

20 DIMENSIONAMIENTO BASICO
VIVIENDA: PANEL CADA 15 M2 EDIFICIOS: PANEL CADA 10 M2 GALPONES CHAPA: 1 PANEL CADA 6M2 SALONES: 1 PANEL CADA 10 M2

21 COSTOS EL PRECIO INSTALADO POR M2 DE SUPERFICIE DEL AMBIENTE VARIA DESDE LOS: U$S 30 A U$S 60 CADA PANEL CUESTA U$S 450 INSTALACION BASICA U$S 1400 DEPENDIENDO DE CADA INSTALACION EN PARTICULAR.

22 GASTO CADA PANEL CONSUME EN ENERGIA DE CIRCULACION: 5 W
EN EL AÑO SON 10,8 KW-H UNOS U$S 28 ANUALES.

23 AHORRO LOS RESULTADOS EVIDENCIAN UN AHORRO BRUTO DE ACUERDO AL MES QUE VA DEL 90% MESES DE MEDIA ESTACION Y 60% EN JUNIO Y JULIO, QUE PODRA VARIAR EN CADA CASO PARTICULAR DE ACUERDO A LA EFICIENCIA DE LA INSTALACION Y LA AISLACION TERMICA DE LA EDIFICACION. LA NUBOSIDAD TIENE UN EFECTO MUY INFERIOR A LO QUE OCURRE CON LOS PANELES DE CALENTAMIENTO DE AGUA, POR LO QUE LA REDUCCION EN INVIERNO NO ES MAS DE UN 15 % YA INCLUIDO EN LOS VALORES ANTERIORES. EL COMPARATIVO CON LOS DEMAS COMBUSTIBLES DARA MEJORES Y PEORES PERFORMANCES QUE SERA NECESARIO VERIFICAR EN CADA CASO

24 MANTENIMIENTO A DIFERENCIA DE LOS SISTEMAS DE CALENTAMIENTO DE AGUA, LOS INSUMOS Y DETERIOROS SON PRACTICAMENTE MINIMOS.

25 VIDA UTIL SE ESTIMA EN 10 AÑOS QUE ES LA GARANTIA DEL POLICARBONATO , EL RESTO DE LAS PIEZAS SON MAS DURABLES. UNA GARANTIA DE POR VIDA DEL 5% ANUAL DE LA INSTALACION ASEGURA AL USUARIO SU MANTENIMIENTO.

26 VENTILACIÓN El sistema solar permite que en verano por la noche pueda usarse como sistema de ventilacion para sacar el calor y la humedad ambiente tanto en hogares como industrias. Vease dibujos siguientes

27

28 COMPARATIVO CALEFACCION ELECTRICA
INVIERNO CADA PANEL GENERA: 2 KW-H DIARIOS 360 KW-H ANUAL VERANO CADA PANEL AHORRA: 2 KW-H DIARIOS TOTAL ANUAL SON 720 KW-H A LA TARIFA ACTUAL U$S 0,26 / KW RESULTA UNOS U$S 180 ANUALES

29 Tel cel Meliton Gonzales 1256, Montevideo
