DISEÑO DE INSTALACIÓN ELÉCTRICA DEL SECTOR DE REFRIGERACIÓN DE CENTRO COMERCIAL Grado en Ingeniería Electrónica Industrial y Automática Especialidad: Electricidad Autor: Eduardo Vicente Montiel Igual Tutor: Joaquín Montañana Romeu

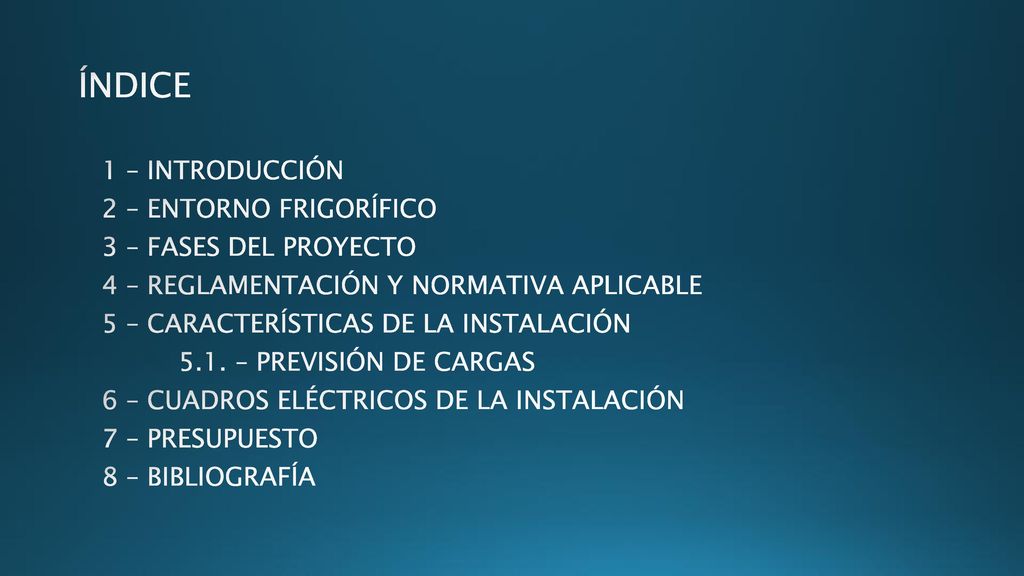

2 ÍNDICE 1 – INTRODUCCIÓN 2 – ENTORNO FRIGORÍFICO 3 – FASES DEL PROYECTO 4 – REGLAMENTACIÓN Y NORMATIVA APLICABLE 5 – CARACTERÍSTICAS DE LA INSTALACIÓN 5.1. – PREVISIÓN DE CARGAS 6 – CUADROS ELÉCTRICOS DE LA INSTALACIÓN 7 – PRESUPUESTO 8 – BIBLIOGRAFÍA

3 1. INTRODUCCIÓN Proyecto enfocado al diseño de los cuadros eléctricos del sector de refrigeración de un centro comercial

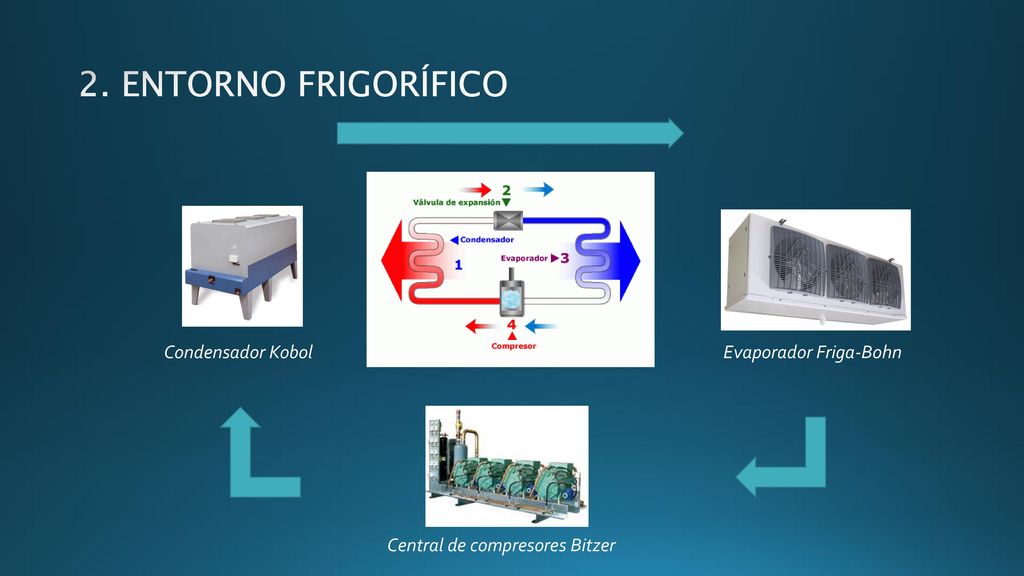

4 2. ENTORNO FRIGORÍFICO Condensador Kobol Evaporador Friga-Bohn
Central de compresores Bitzer

5 3. FASES DEL PROYECTO INSTALACIÓN ELÉCTRICA CENTRO COMERCIAL

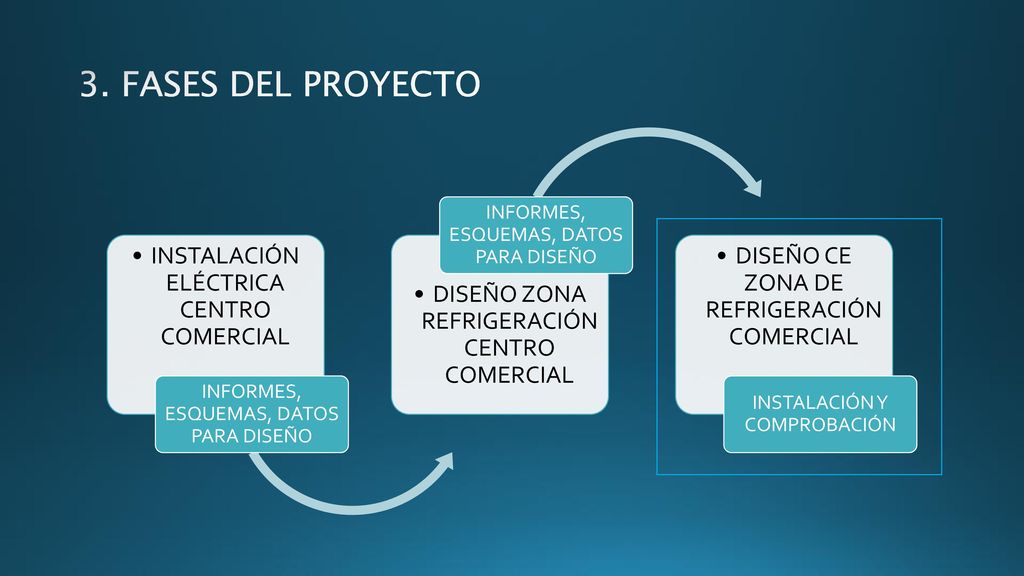

INFORMES, ESQUEMAS, DATOS PARA DISEÑO DISEÑO ZONA REFRIGERACIÓN CENTRO COMERCIAL DISEÑO CE ZONA DE REFRIGERACIÓN COMERCIAL INSTALACIÓN Y COMPROBACIÓN

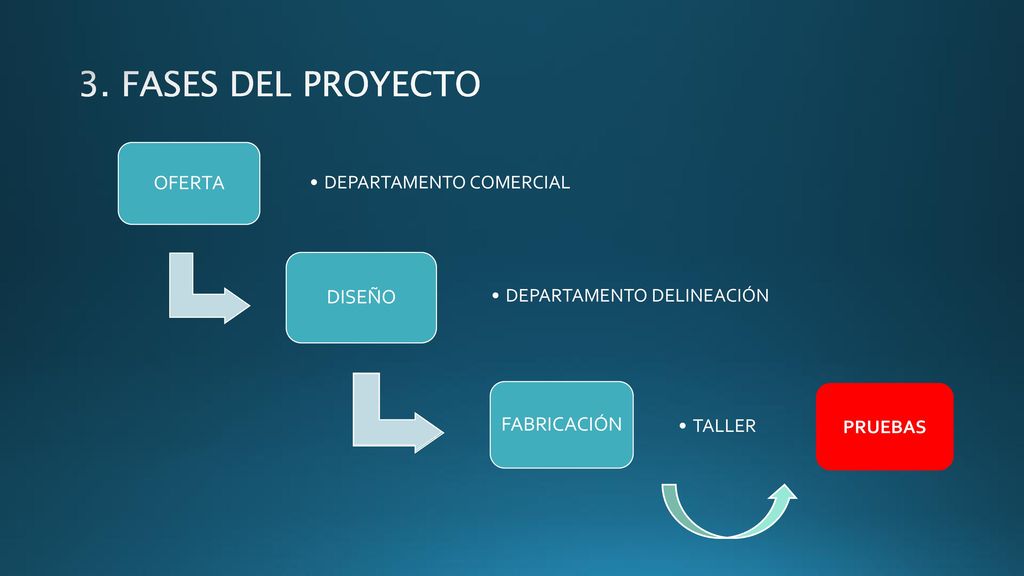

6 3. FASES DEL PROYECTO OFERTA DISEÑO FABRICACIÓN DEPARTAMENTO COMERCIAL
DEPARTAMENTO DELINEACIÓN FABRICACIÓN TALLER PRUEBAS

7 4. REGLAMENTACIÓN Y NORMATIVA APLICABLE

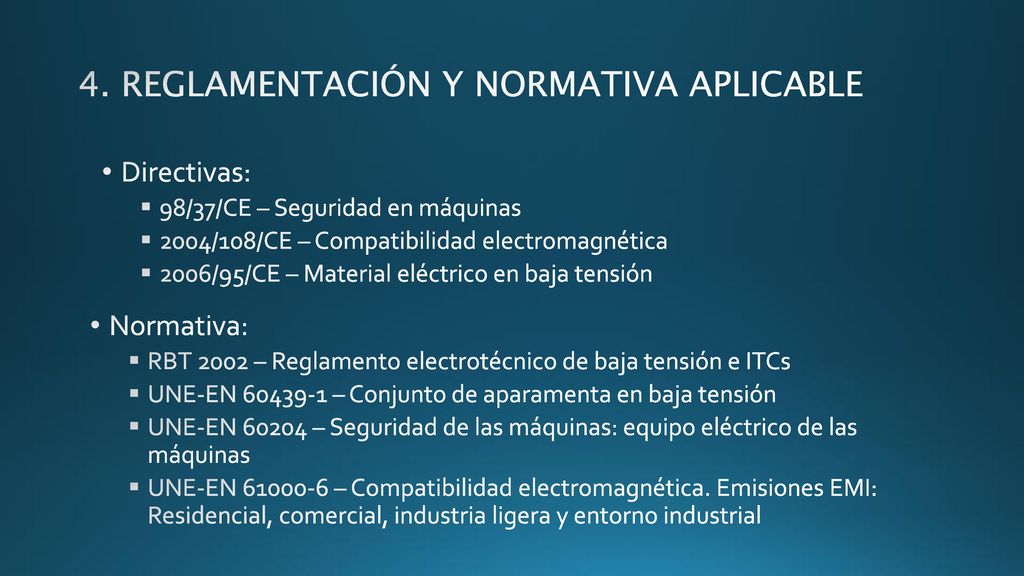

Directivas: 98/37/CE – Seguridad en máquinas 2004/108/CE – Compatibilidad electromagnética 2006/95/CE – Material eléctrico en baja tensión Normativa: RBT 2002 – Reglamento electrotécnico de baja tensión e ITCs UNE-EN – Conjunto de aparamenta en baja tensión UNE-EN – Seguridad de las máquinas: equipo eléctrico de las máquinas UNE-EN – Compatibilidad electromagnética. Emisiones EMI: Residencial, comercial, industria ligera y entorno industrial

8 5. CARACTERÍSTICAS DE LA INSTALACIÓN

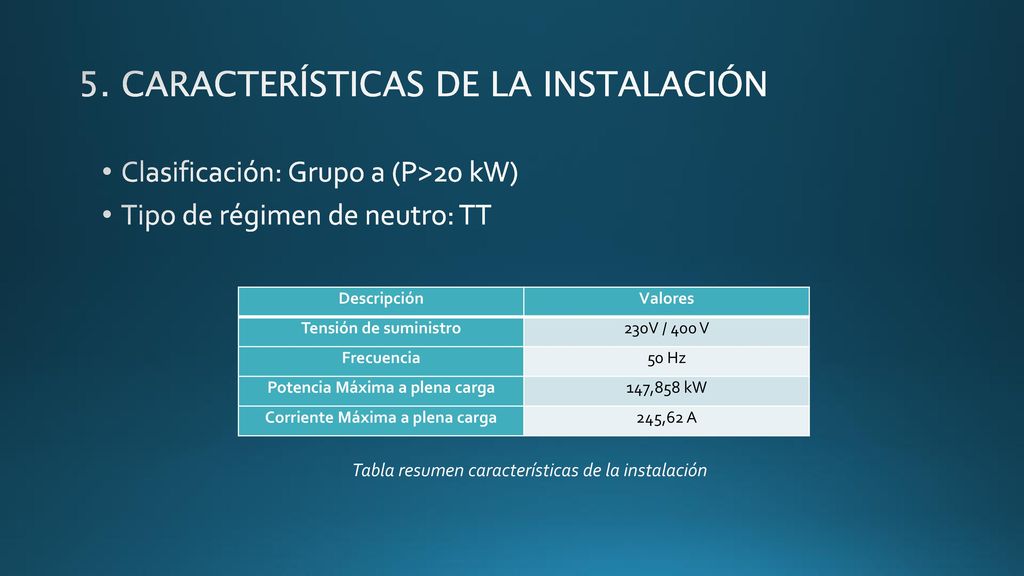

Clasificación: Grupo a (P>20 kW) Tipo de régimen de neutro: TT Descripción Valores Tensión de suministro 230V / 400 V Frecuencia 50 Hz Potencia Máxima a plena carga 147,858 kW Corriente Máxima a plena carga 245,62 A Tabla resumen características de la instalación

9 5. CARACTERÍSTICAS DE LA INSTALACIÓN

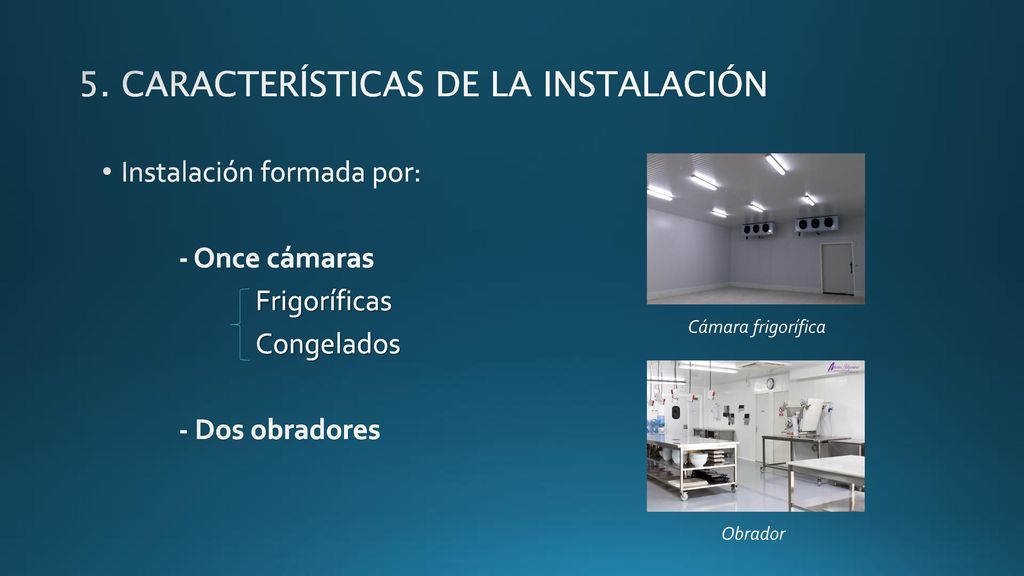

Instalación formada por: - Once cámaras Frigoríficas Congelados - Dos obradores Cámara frigorífica Obrador

10 5.1. PREVISIÓN DE CARGAS Tabla CE Central compresores alta temperatura

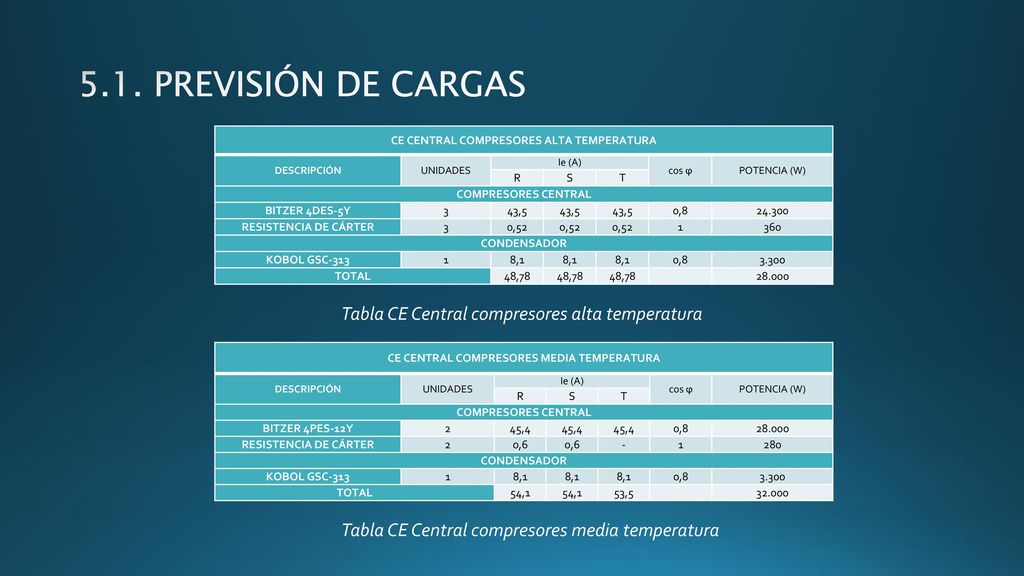

DESCRIPCIÓN UNIDADES Ie (A) cos ϕ POTENCIA (W) R S T COMPRESORES CENTRAL BITZER 4DES-5Y 3 43,5 0,8 24.300 RESISTENCIA DE CÁRTER 0,52 1 360 CONDENSADOR KOBOL GSC-313 8,1 3.300 TOTAL 48,78 28.000 Tabla CE Central compresores alta temperatura CE CENTRAL COMPRESORES MEDIA TEMPERATURA DESCRIPCIÓN UNIDADES Ie (A) cos ϕ POTENCIA (W) R S T COMPRESORES CENTRAL BITZER 4PES-12Y 2 45,4 0,8 28.000 RESISTENCIA DE CÁRTER 0,6 - 1 280 CONDENSADOR KOBOL GSC-313 8,1 3.300 TOTAL 54,1 53,5 32.000 Tabla CE Central compresores media temperatura

11 CE CENTRAL COMPRESORES BAJA TEMPERATURA

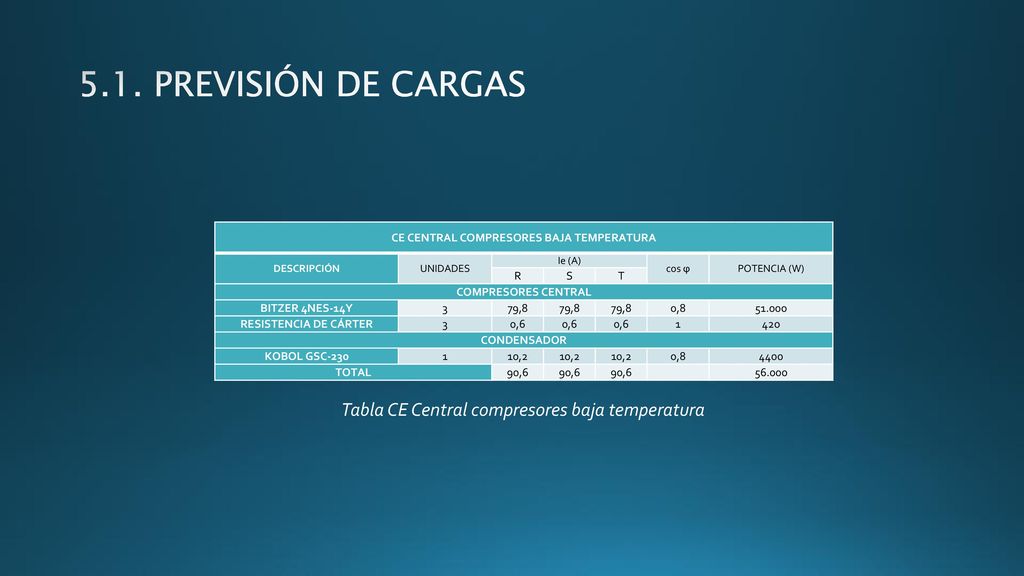

5.1. PREVISIÓN DE CARGAS CE CENTRAL COMPRESORES BAJA TEMPERATURA DESCRIPCIÓN UNIDADES Ie (A) cos ϕ POTENCIA (W) R S T COMPRESORES CENTRAL BITZER 4NES-14Y 3 79,8 0,8 51.000 RESISTENCIA DE CÁRTER 0,6 1 420 CONDENSADOR KOBOL GSC-230 10,2 4400 TOTAL 90,6 56.000 Tabla CE Central compresores baja temperatura

12 5.1. PREVISIÓN DE CARGAS Tabla CE Central compresores baja temperatura

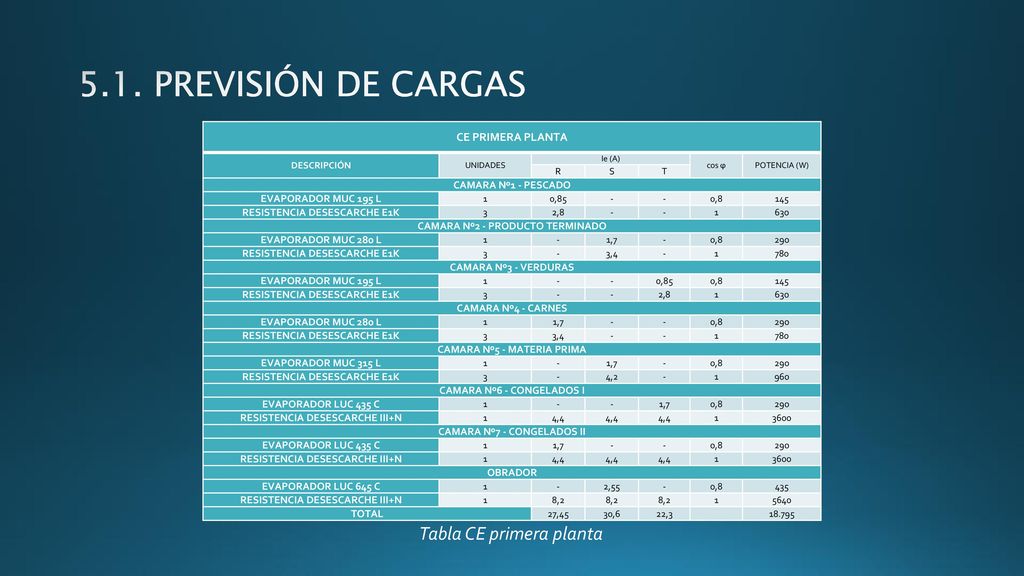

CE PRIMERA PLANTA DESCRIPCIÓN UNIDADES Ie (A) cos ϕ POTENCIA (W) R S T CAMARA Nº1 - PESCADO EVAPORADOR MUC 195 L 1 0,85 - 0,8 145 RESISTENCIA DESESCARCHE E1K 3 2,8 630 CAMARA Nº2 - PRODUCTO TERMINADO EVAPORADOR MUC 280 L 1,7 290 3,4 780 CAMARA Nº3 - VERDURAS CAMARA Nº4 - CARNES CAMARA Nº5 - MATERIA PRIMA EVAPORADOR MUC 315 L 4,2 960 CAMARA Nº6 - CONGELADOS I EVAPORADOR LUC 435 C RESISTENCIA DESESCARCHE III+N 4,4 3600 CAMARA Nº7 - CONGELADOS II OBRADOR EVAPORADOR LUC 645 C 2,55 435 8,2 5640 TOTAL 27,45 30,6 22,3 18.795 Tabla CE Central compresores baja temperatura Tabla CE primera planta

13 5.1. PREVISIÓN DE CARGAS Tabla CE planta baja

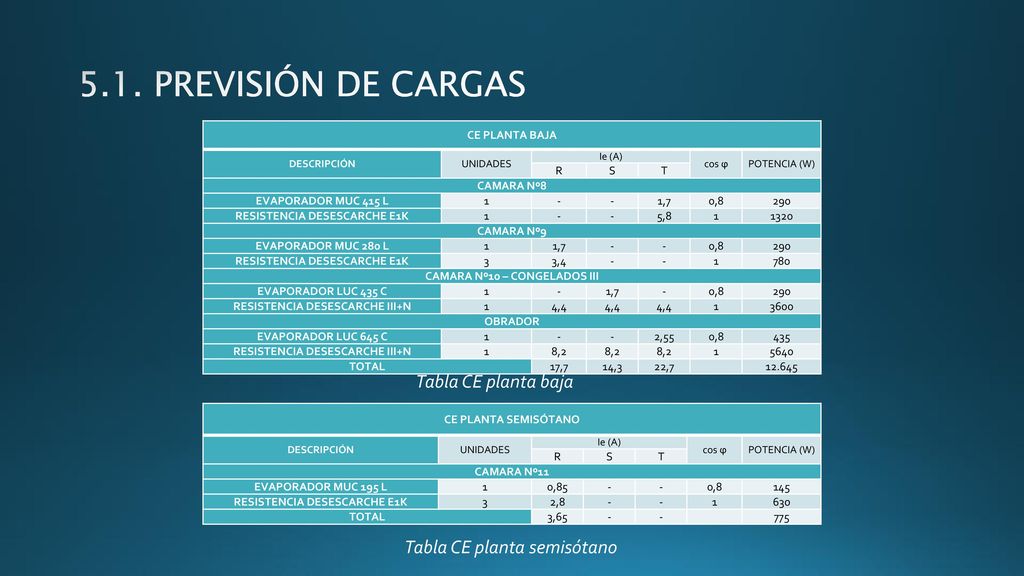

DESCRIPCIÓN UNIDADES Ie (A) cos ϕ POTENCIA (W) R S T CAMARA Nº8 EVAPORADOR MUC 415 L 1 - 1,7 0,8 290 RESISTENCIA DESESCARCHE E1K 5,8 1320 CAMARA Nº9 EVAPORADOR MUC 280 L 3 3,4 780 CAMARA Nº10 – CONGELADOS III EVAPORADOR LUC 435 C RESISTENCIA DESESCARCHE III+N 4,4 3600 OBRADOR EVAPORADOR LUC 645 C 2,55 435 8,2 5640 TOTAL 17,7 14,3 22,7 12.645 Tabla CE planta baja CE PLANTA SEMISÓTANO DESCRIPCIÓN UNIDADES Ie (A) cos ϕ POTENCIA (W) R S T CAMARA Nº11 EVAPORADOR MUC 195 L 1 0,85 - 0,8 145 RESISTENCIA DESESCARCHE E1K 3 2,8 630 TOTAL 3,65 775 Tabla CE planta semisótano

14 6. CUADROS ELÉCTRICOS DE LA INSTALACIÓN

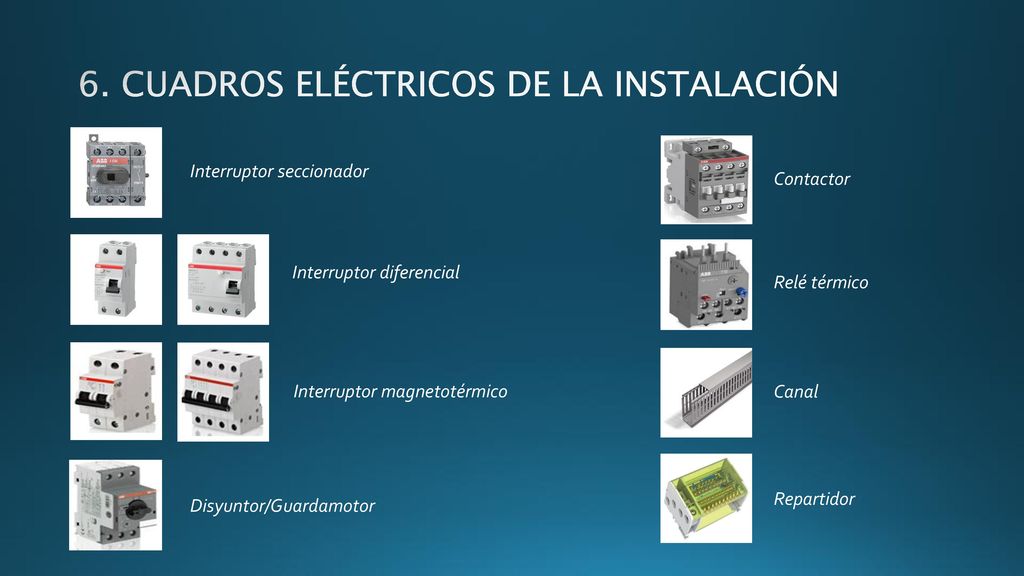

Interruptor seccionador Contactor Interruptor diferencial Relé térmico Interruptor magnetotérmico Canal Repartidor Disyuntor/Guardamotor

15 6. CUADROS ELÉCTRICOS DE LA INSTALACIÓN

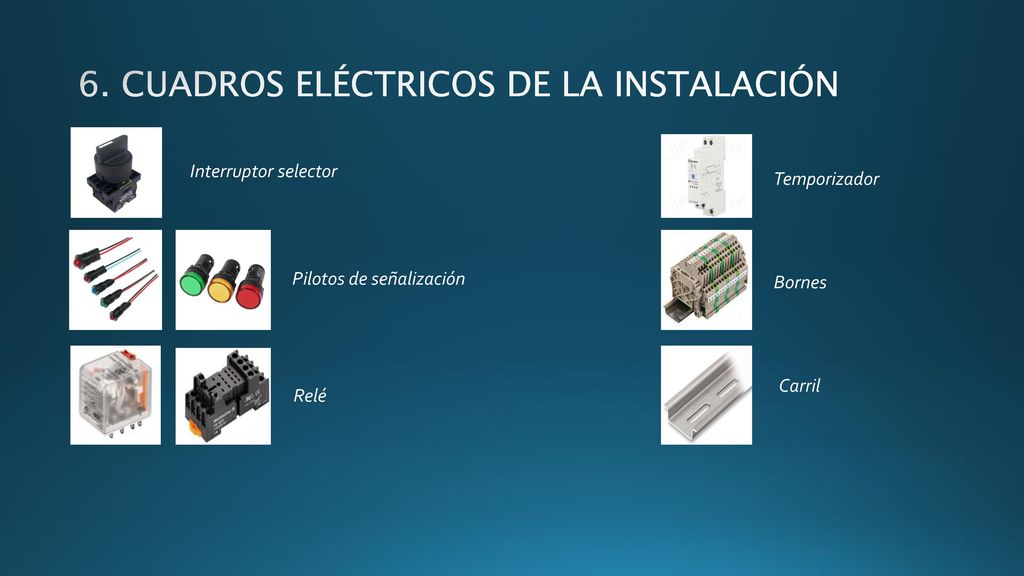

Interruptor selector Temporizador Pilotos de señalización Bornes Carril Relé

16 6. CUADROS ELÉCTRICOS DE LA INSTALACIÓN

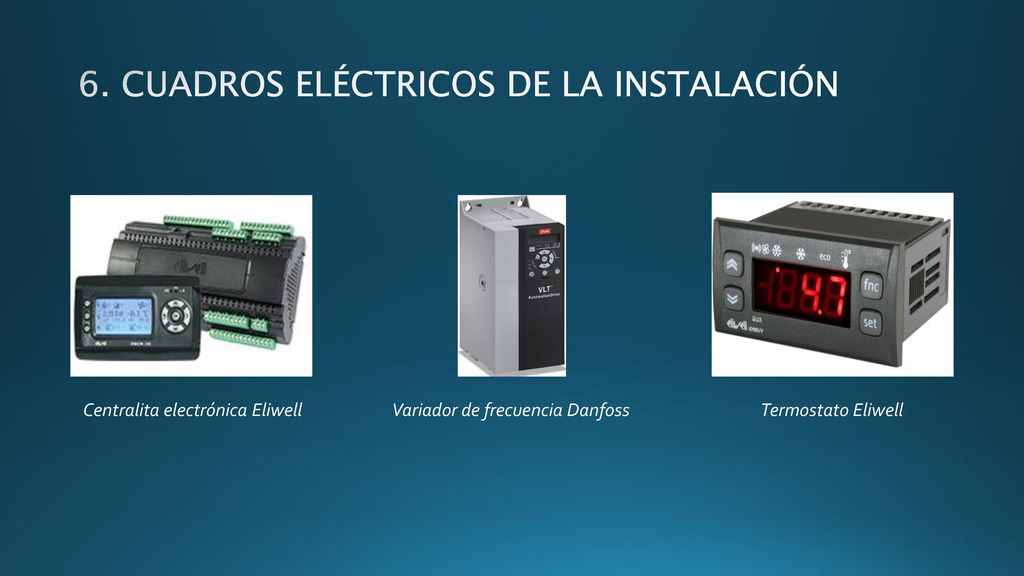

Centralita electrónica Eliwell Variador de frecuencia Danfoss Termostato Eliwell

17 6. CUADROS ELÉCTRICOS DE LA INSTALACIÓN

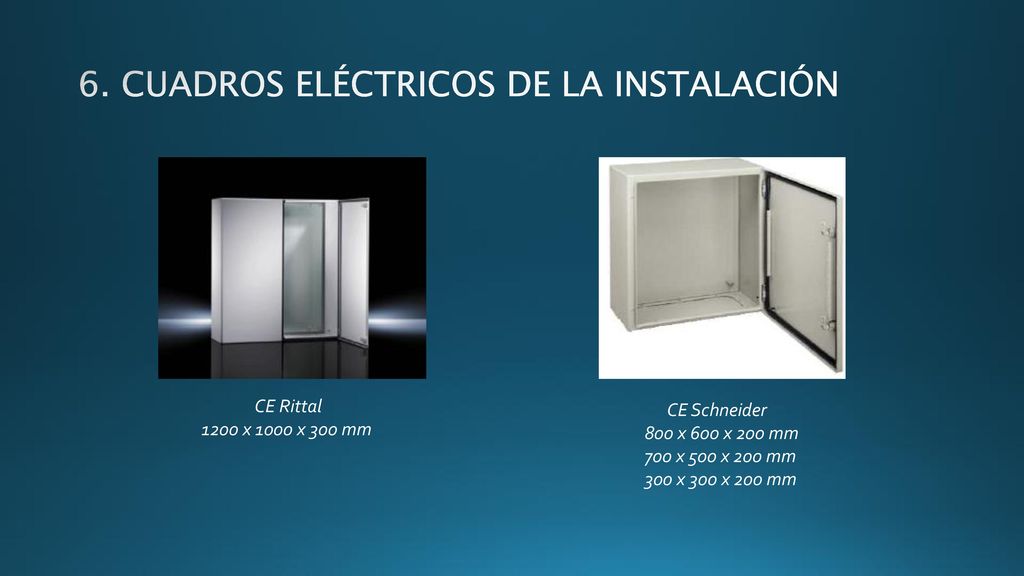

CE Rittal 1200 x 1000 x 300 mm CE Schneider 800 x 600 x 200 mm 700 x 500 x 200 mm 300 x 300 x 200 mm

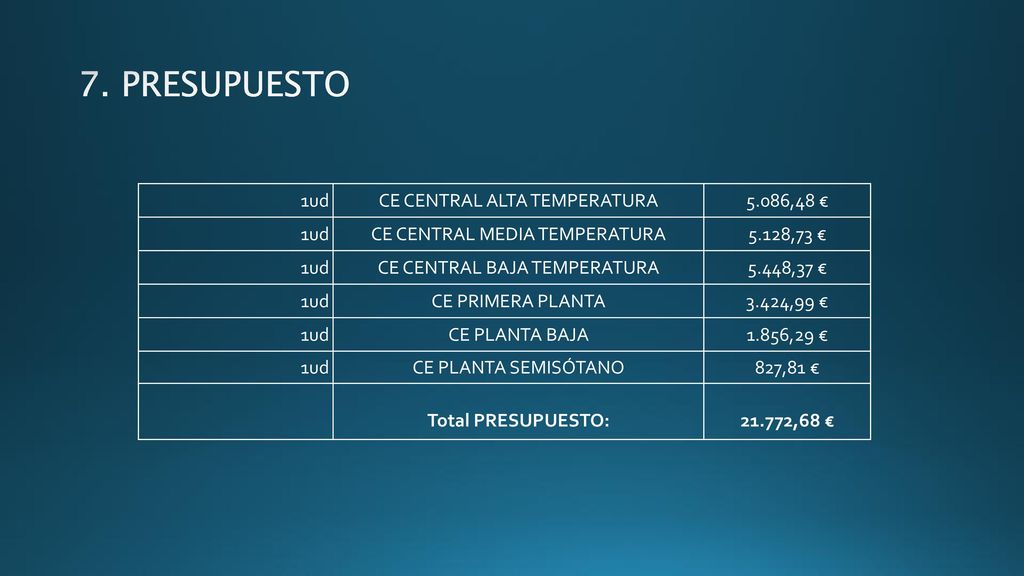

18 7. PRESUPUESTO 1ud CE CENTRAL ALTA TEMPERATURA 5.086,48 €
CE CENTRAL MEDIA TEMPERATURA 5.128,73 € CE CENTRAL BAJA TEMPERATURA 5.448,37 € CE PRIMERA PLANTA 3.424,99 € CE PLANTA BAJA 1.856,29 € CE PLANTA SEMISÓTANO 827,81 € Total PRESUPUESTO: 21.772,68 €

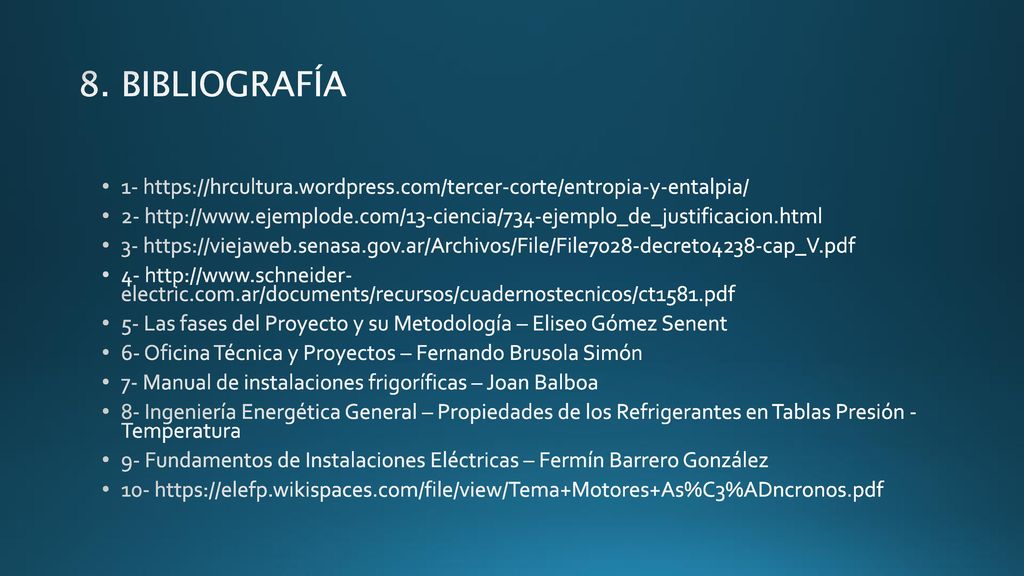

19 8. BIBLIOGRAFÍA 1- 2- 3- 4- electric.com.ar/documents/recursos/cuadernostecnicos/ct1581.pdf 5- Las fases del Proyecto y su Metodología – Eliseo Gómez Senent 6- Oficina Técnica y Proyectos – Fernando Brusola Simón 7- Manual de instalaciones frigoríficas – Joan Balboa 8- Ingeniería Energética General – Propiedades de los Refrigerantes en Tablas Presión - Temperatura 9- Fundamentos de Instalaciones Eléctricas – Fermín Barrero González 10-
