1 Nuevo RITE Reglamento de Instalaciones Térmicas en la Edificación

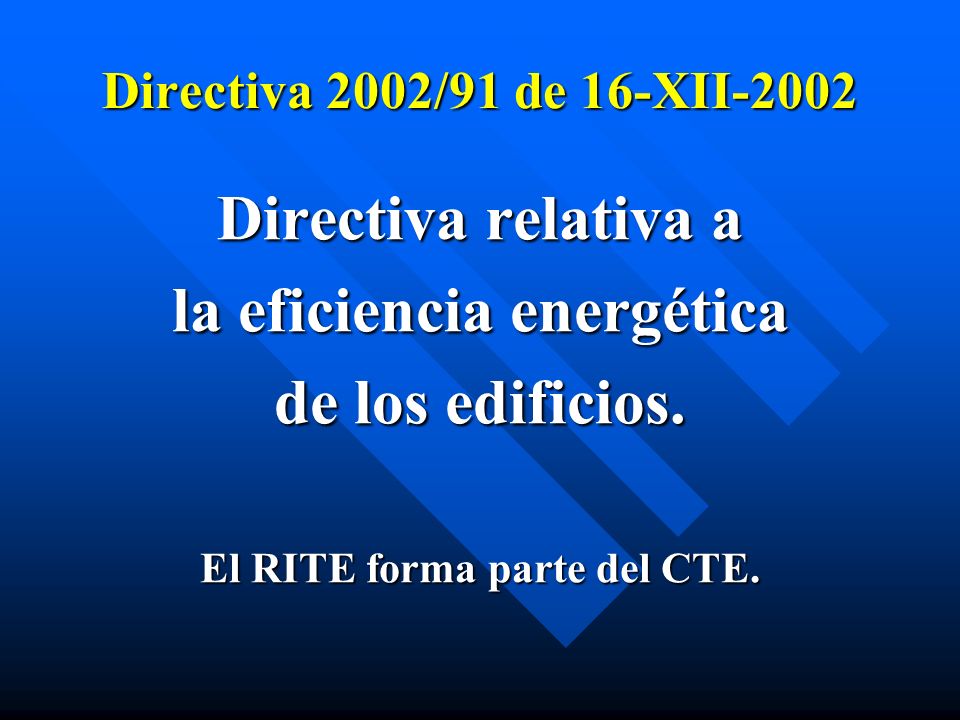

2 Directiva 2002/91 de 16-XII-2002 Directiva relativa a la eficiencia energética de los edificios. El RITE forma parte del CTE.

3 Artículo 1 de la Directiva Aplicación de una metodología de cálculo de la eficiencia energética Aplicación de una metodología de cálculo de la eficiencia energética Aplicación de requisitos mínimos de eficiencia energética (revisar cada 5 años) Aplicación de requisitos mínimos de eficiencia energética (revisar cada 5 años) Ídem para reformas importantes en edificios de más de 1.000 m 2 Ídem para reformas importantes en edificios de más de 1.000 m 2 Certificación energética (10 años) Certificación energética (10 años) Inspecciones periódicas Inspecciones periódicas

4 Requisitos mínimos de eficiencia energética En edificios nuevos de más de 1.000 m 2 estudiar viabilidad técnica, medioambiental y económica de: Empleo de energías renovables Empleo de energías renovables Cogeneración Cogeneración Calefacción y refrigeración central o urbana Calefacción y refrigeración central o urbana Bombas de calor Bombas de calor

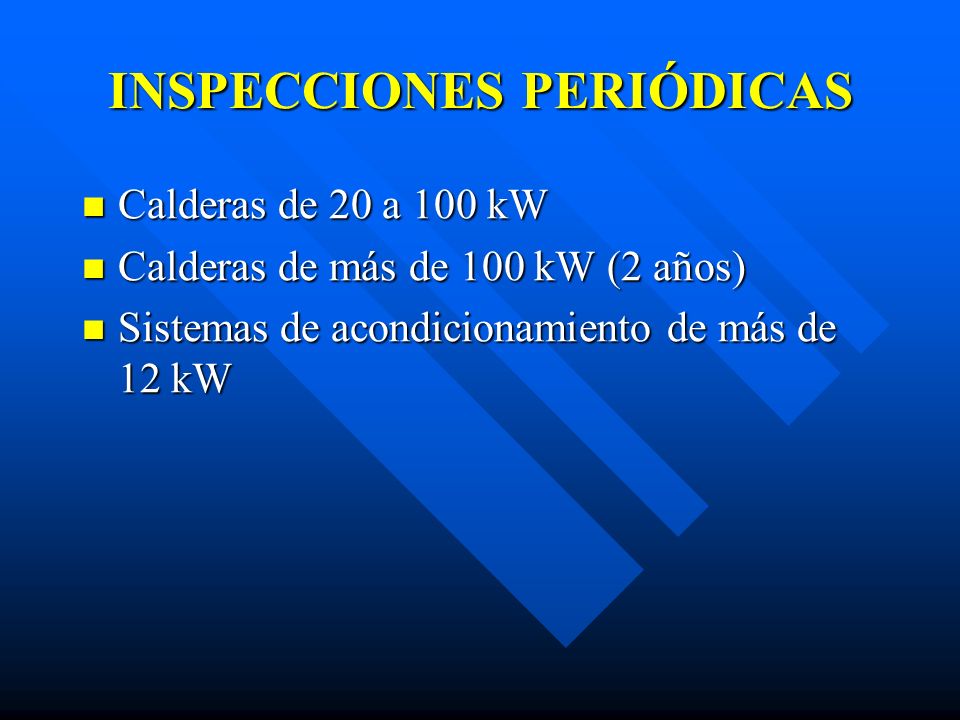

5 INSPECCIONES PERIÓDICAS Calderas de 20 a 100 kW Calderas de 20 a 100 kW Calderas de más de 100 kW (2 años) Calderas de más de 100 kW (2 años) Sistemas de acondicionamiento de más de 12 kW Sistemas de acondicionamiento de más de 12 kW

6 Instrucciones Técnicas IT 1- Diseño y cálculo IT 1- Diseño y cálculo IT 2- Montaje IT 2- Montaje IT 3- Puesta en servicio y recepción IT 3- Puesta en servicio y recepción IT 4- Mantenimiento IT 4- Mantenimiento IT 5- Inspección IT 5- Inspección IT 6- Instaladores, Mantenedores e Inspectores IT 6- Instaladores, Mantenedores e Inspectores

7 El RITE establece requisitos mínimos de: Bienestar térmico Bienestar térmico Calidad del aire interior Calidad del aire interior Niveles sonoros Niveles sonoros Seguridad Seguridad Higiene Higiene Salud Salud Ahorro de energía Ahorro de energía Protección del medio ambiente Protección del medio ambiente

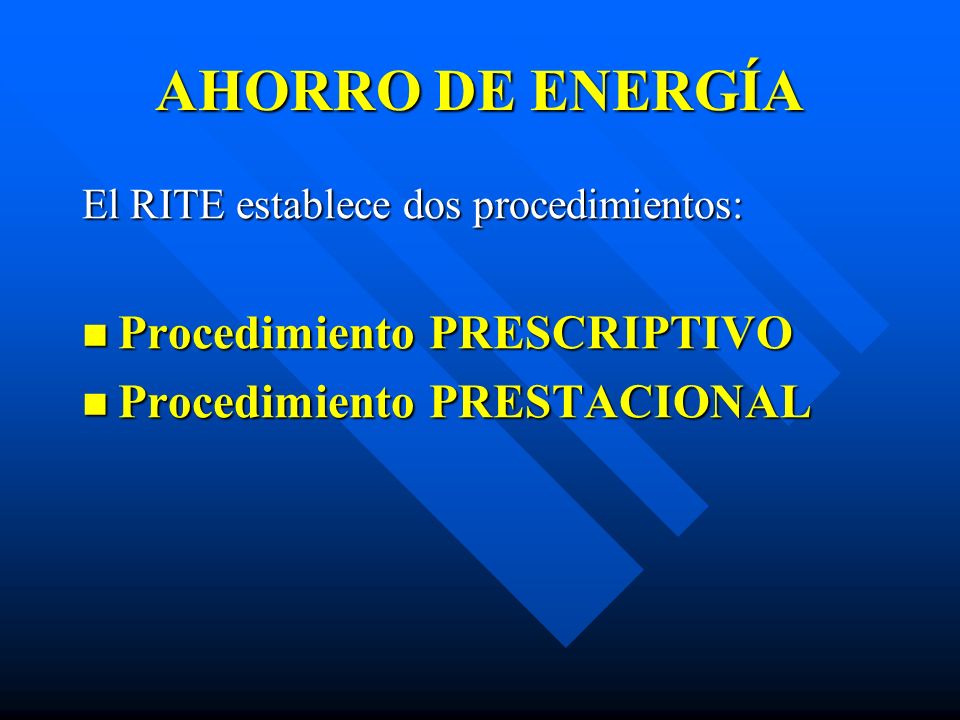

8 AHORRO DE ENERGÍA El RITE establece dos procedimientos: Procedimiento PRESCRIPTIVO Procedimiento PRESCRIPTIVO Procedimiento PRESTACIONAL Procedimiento PRESTACIONAL

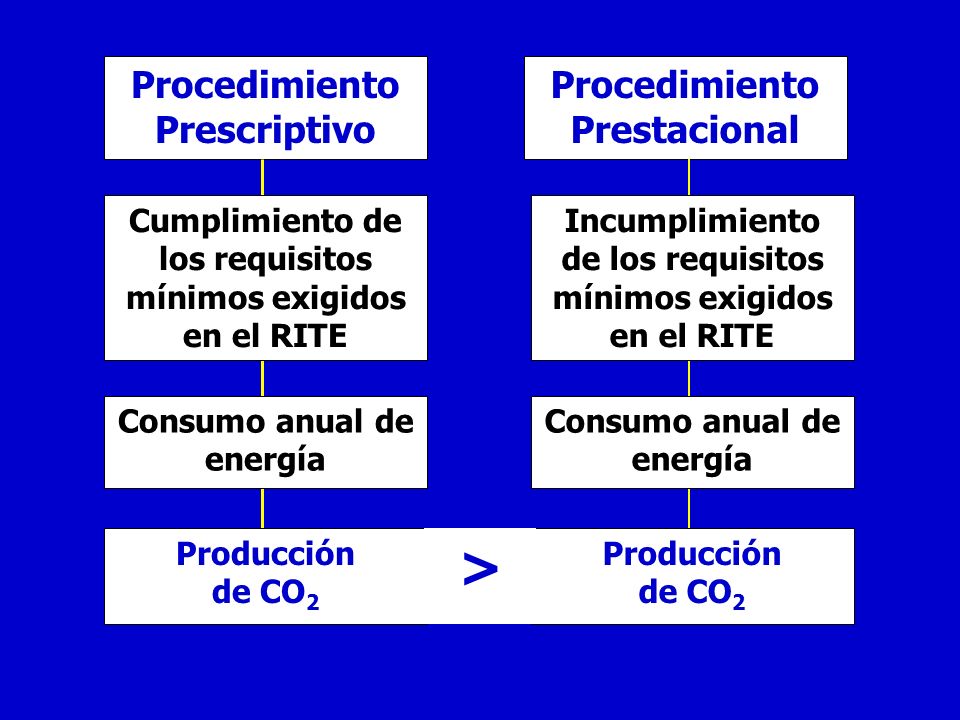

9 Procedimiento Prescriptivo Procedimiento Prestacional Cumplimiento de los requisitos mínimos exigidos en el RITE Consumo anual de energía Producción de CO 2 Incumplimiento de los requisitos mínimos exigidos en el RITE Consumo anual de energía Producción de CO 2 >

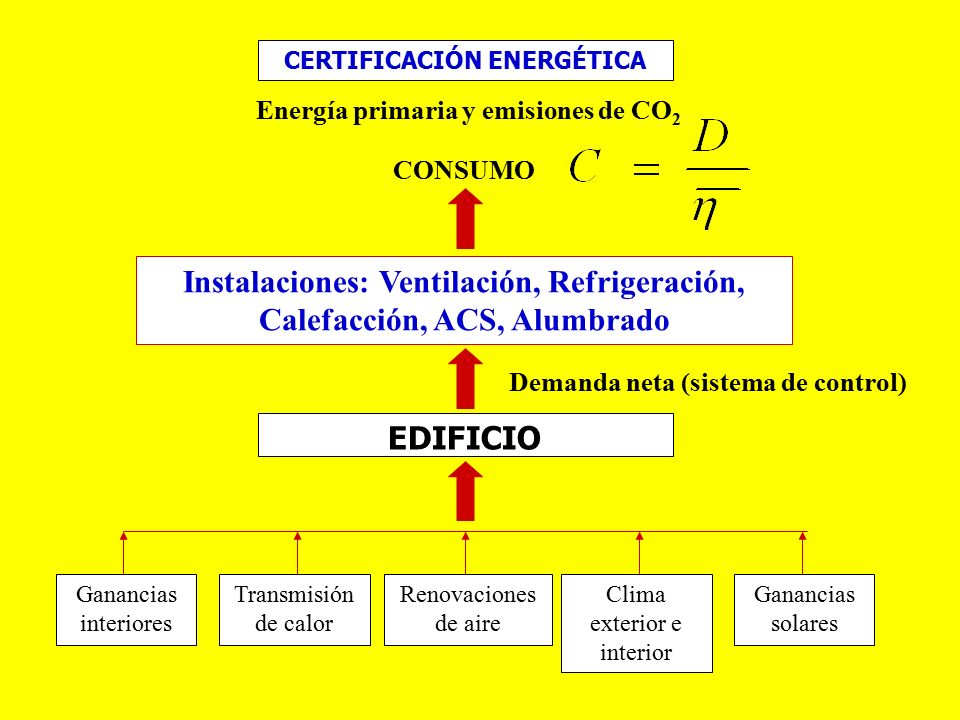

10 CERTIFICACIÓN ENERGÉTICA EDIFICIO Ganancias interiores Transmisión de calor Renovaciones de aire Clima exterior e interior Ganancias solares Demanda neta (sistema de control) CONSUMO Energía primaria y emisiones de CO 2 Instalaciones: Ventilación, Refrigeración, Calefacción, ACS, Alumbrado

11 Normas UNE, UNE-EN, UNE-EN ISO referenciada en RITE 29 de obligado cumplimiento 29 de obligado cumplimiento 138 de consultas 138 de consultas Más 31 nuevas (Documento EDM-06) Más 31 nuevas (Documento EDM-06) Algunas normas están en fase de proyecto, otras en encuesta pública.

12 Documento EDM-06 Normas de apoyo a EPBD (Energy Performance of Building Directive). Procedimiento de cálculo para establecer la eficiencia energética de los edificios. La Comisión Europea ha encargado a una ingeniería la redacción de 31 normas para completar el cuerpo normativo del CEN sobre eficiencia energética.

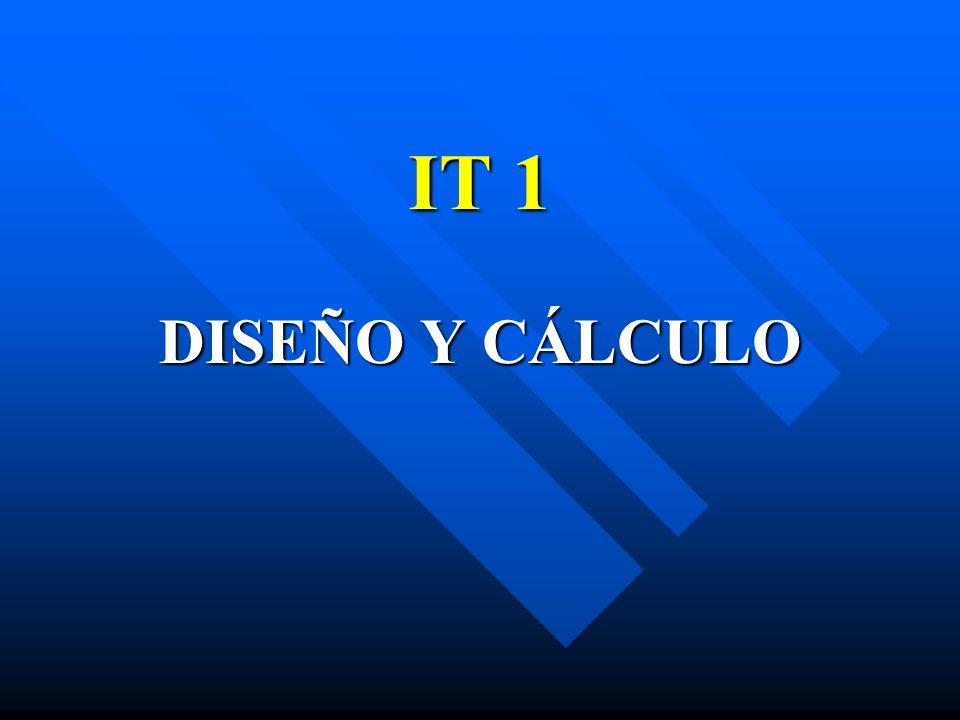

13 IT 1 DISEÑO Y CÁLCULO

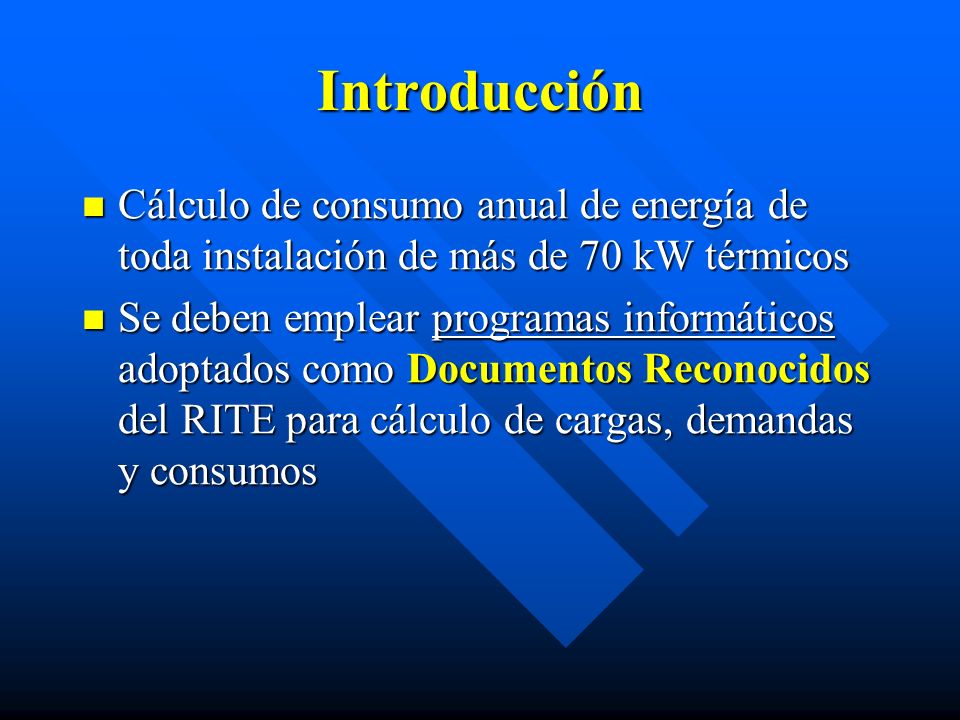

14 Introducción Cálculo de consumo anual de energía de toda instalación de más de 70 kW térmicos Cálculo de consumo anual de energía de toda instalación de más de 70 kW térmicos Se deben emplear programas informáticos adoptados como Documentos Reconocidos del RITE para cálculo de cargas, demandas y consumos Se deben emplear programas informáticos adoptados como Documentos Reconocidos del RITE para cálculo de cargas, demandas y consumos

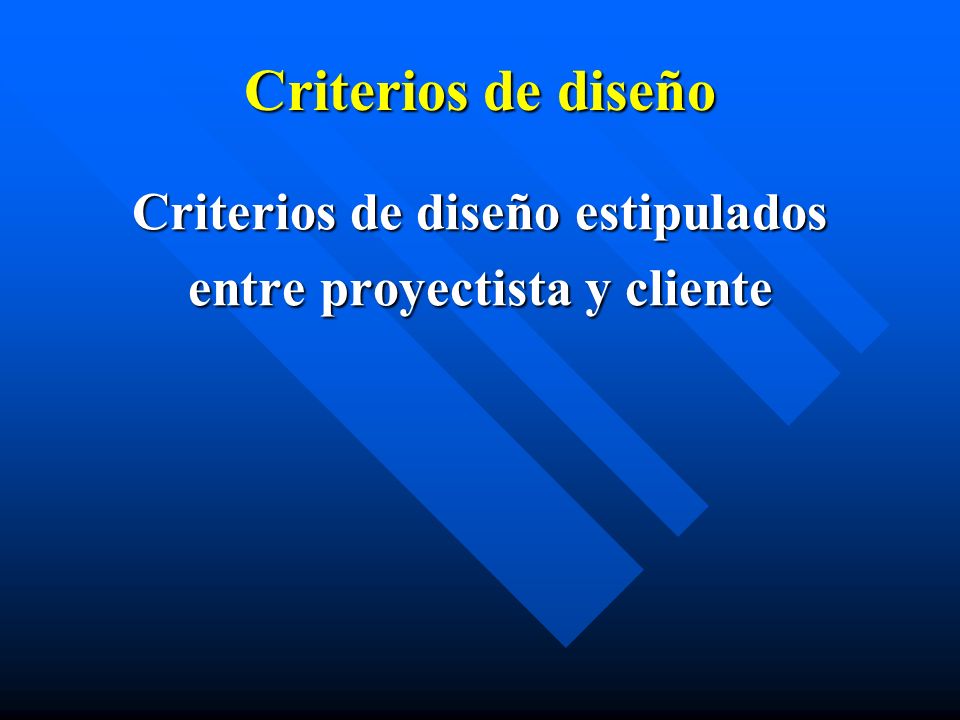

15 Criterios de diseño Criterios de diseño estipulados entre proyectista y cliente

16 Situación y orientación Situación y orientación Planos Planos Datos constructivos de cerramientos y protecciones solares Datos constructivos de cerramientos y protecciones solares Condiciones del entorno Condiciones del entorno Características ocupacionales Características ocupacionales Características funcionales Características funcionales Calidad del aire exterior Calidad del aire exterior Condiciones exteriores de diseño Condiciones interiores del ambiente térmico Calidad del aire interior Nivel sonoro Cargas térmicas interiores Fuentes interiores de contaminantes Disponibilidad de fuentes de energía Criterios de operación y mantenimiento

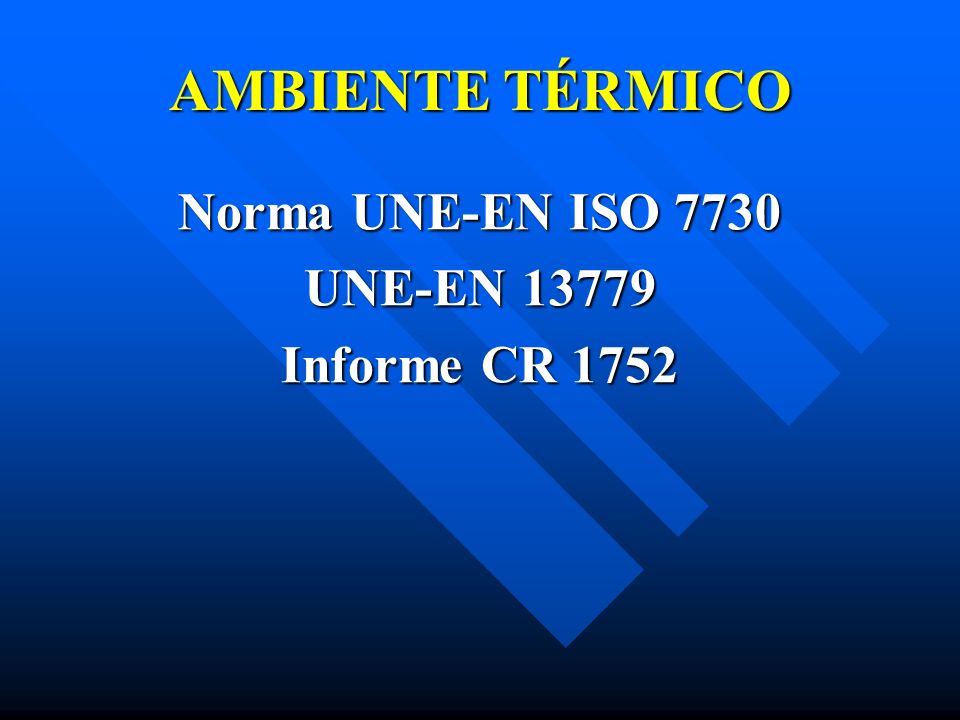

17 AMBIENTE TÉRMICO Norma UNE-EN ISO 7730 UNE-EN 13779 Informe CR 1752

18 CALIDAD DEL AIRE INTERIOR Método indirecto por caudal de aire exterior por persona (UNE-EN 13779) Método indirecto por caudal de aire exterior por persona (UNE-EN 13779) Método directo por calidad del aire percibido (CR 1752) Método directo por calidad del aire percibido (CR 1752) Método directo por concentración de CO 2 (UNE-EN 13779) Método directo por concentración de CO 2 (UNE-EN 13779) Método de dilución (emisiones conocidas; UNE-EN 13779) Método de dilución (emisiones conocidas; UNE-EN 13779)

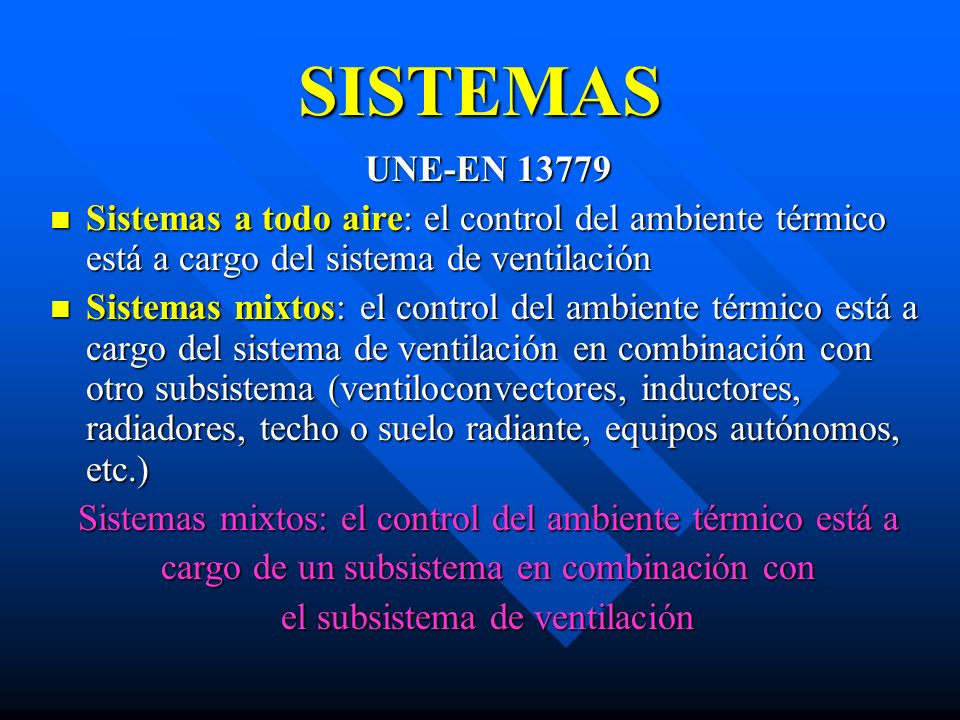

19 SISTEMAS UNE-EN 13779 Sistemas a todo aire: el control del ambiente térmico está a cargo del sistema de ventilación Sistemas a todo aire: el control del ambiente térmico está a cargo del sistema de ventilación Sistemas mixtos: el control del ambiente térmico está a cargo del sistema de ventilación en combinación con otro subsistema (ventiloconvectores, inductores, radiadores, techo o suelo radiante, equipos autónomos, etc.) Sistemas mixtos: el control del ambiente térmico está a cargo del sistema de ventilación en combinación con otro subsistema (ventiloconvectores, inductores, radiadores, techo o suelo radiante, equipos autónomos, etc.) Sistemas mixtos: el control del ambiente térmico está a cargo de un subsistema en combinación con el subsistema de ventilación

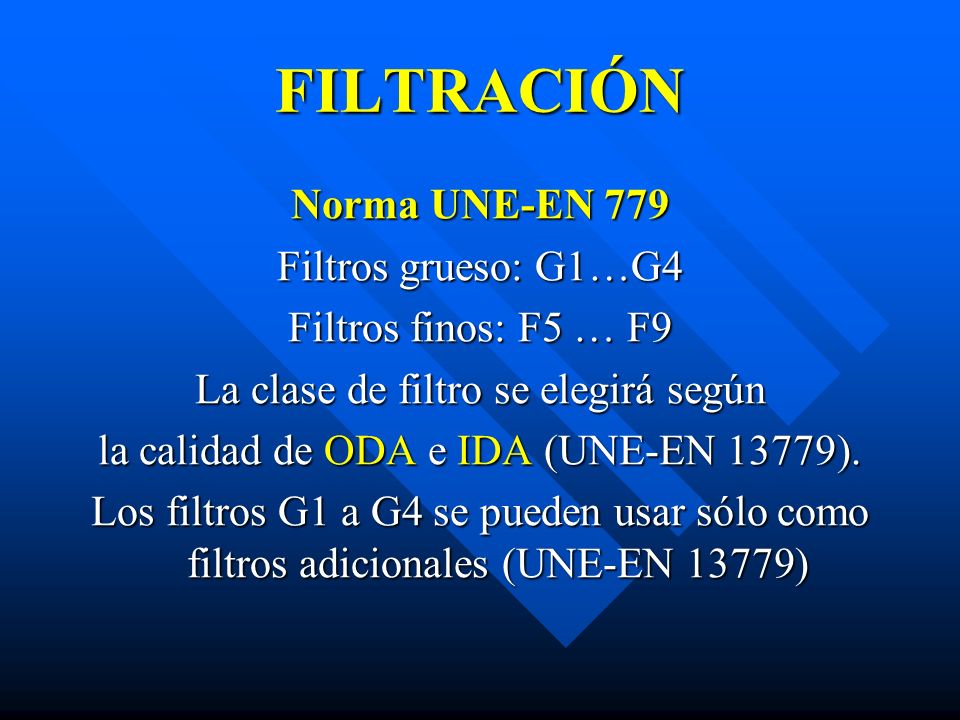

20 FILTRACIÓN Norma UNE-EN 779 Filtros grueso: G1…G4 Filtros finos: F5 … F9 La clase de filtro se elegirá según la calidad de ODA e IDA (UNE-EN 13779). Los filtros G1 a G4 se pueden usar sólo como filtros adicionales (UNE-EN 13779)

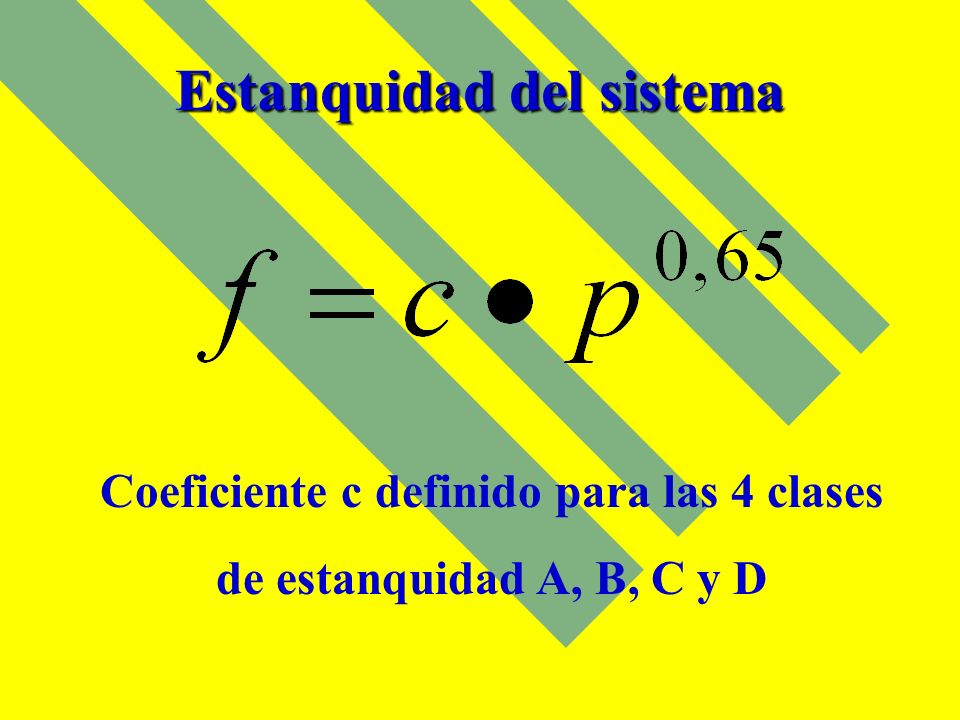

21 Estanquidad del sistema Coeficiente c definido para las 4 clases de estanquidad A, B, C y D

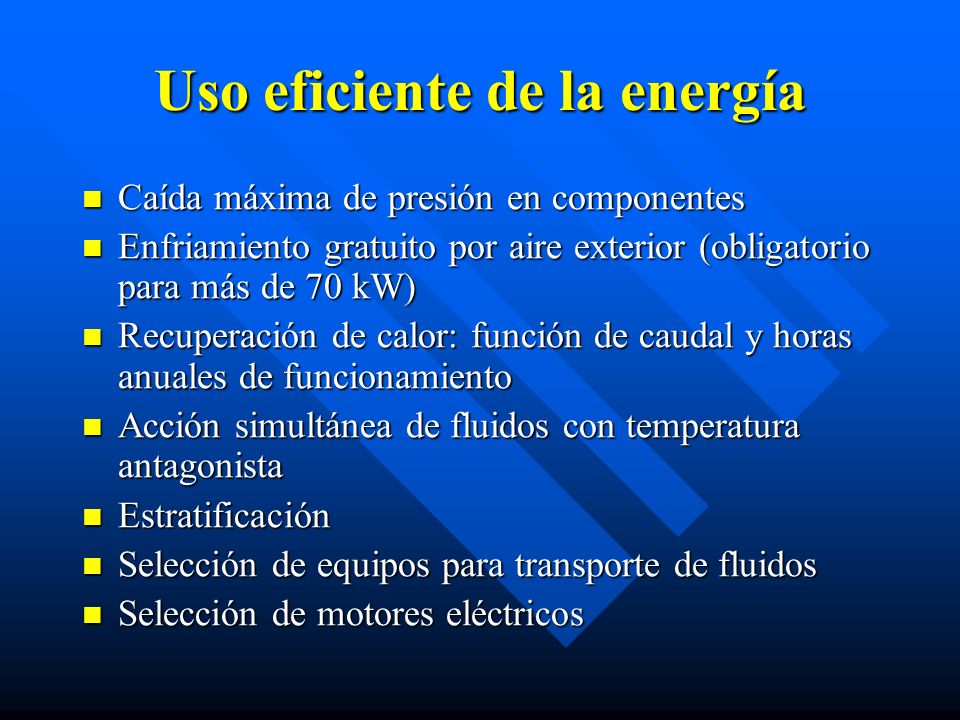

22 Uso eficiente de la energía Caída máxima de presión en componentes Caída máxima de presión en componentes Enfriamiento gratuito por aire exterior (obligatorio para más de 70 kW) Enfriamiento gratuito por aire exterior (obligatorio para más de 70 kW) Recuperación de calor: función de caudal y horas anuales de funcionamiento Recuperación de calor: función de caudal y horas anuales de funcionamiento Acción simultánea de fluidos con temperatura antagonista Acción simultánea de fluidos con temperatura antagonista Estratificación Estratificación Selección de equipos para transporte de fluidos Selección de equipos para transporte de fluidos Selección de motores eléctricos Selección de motores eléctricos

23 Generación de energía térmica Estudio de viabilidad técnica, medioambiental y económica (VAN) para más de 1.000 m 2 en hospitales, hoteles, etc. para los subsistemas: Acumulación de energía térmica Acumulación de energía térmica Cogeneración Cogeneración Generación con paneles solares o energías residuales Generación con paneles solares o energías residuales

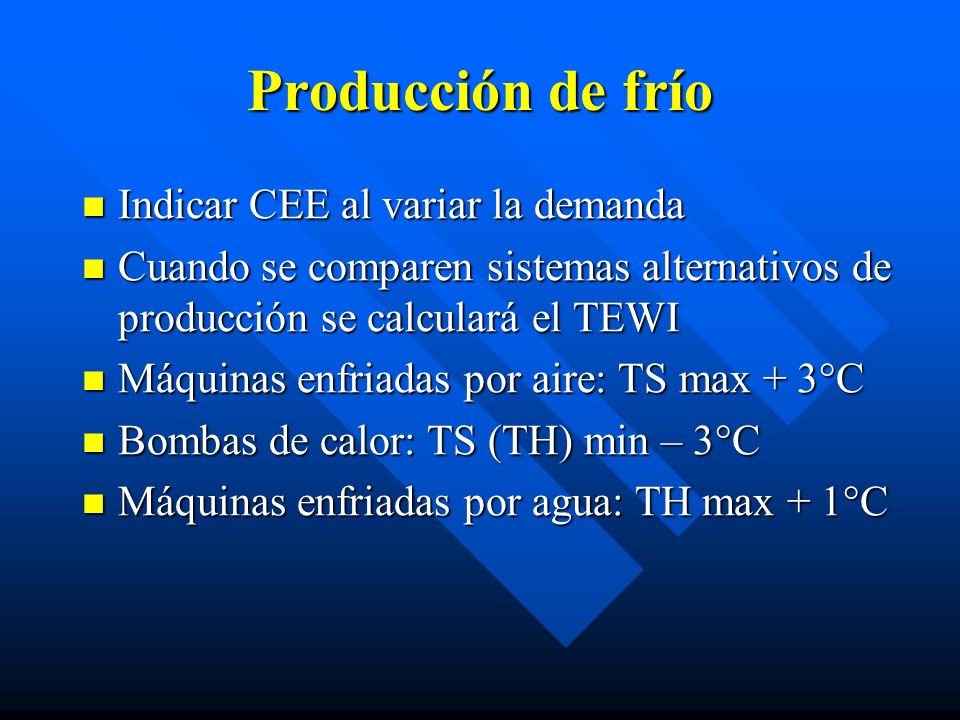

24 Producción de frío Indicar CEE al variar la demanda Indicar CEE al variar la demanda Cuando se comparen sistemas alternativos de producción se calculará el TEWI Cuando se comparen sistemas alternativos de producción se calculará el TEWI Máquinas enfriadas por aire: TS max + 3°C Máquinas enfriadas por aire: TS max + 3°C Bombas de calor: TS (TH) min – 3°C Bombas de calor: TS (TH) min – 3°C Máquinas enfriadas por agua: TH max + 1°C Máquinas enfriadas por agua: TH max + 1°C

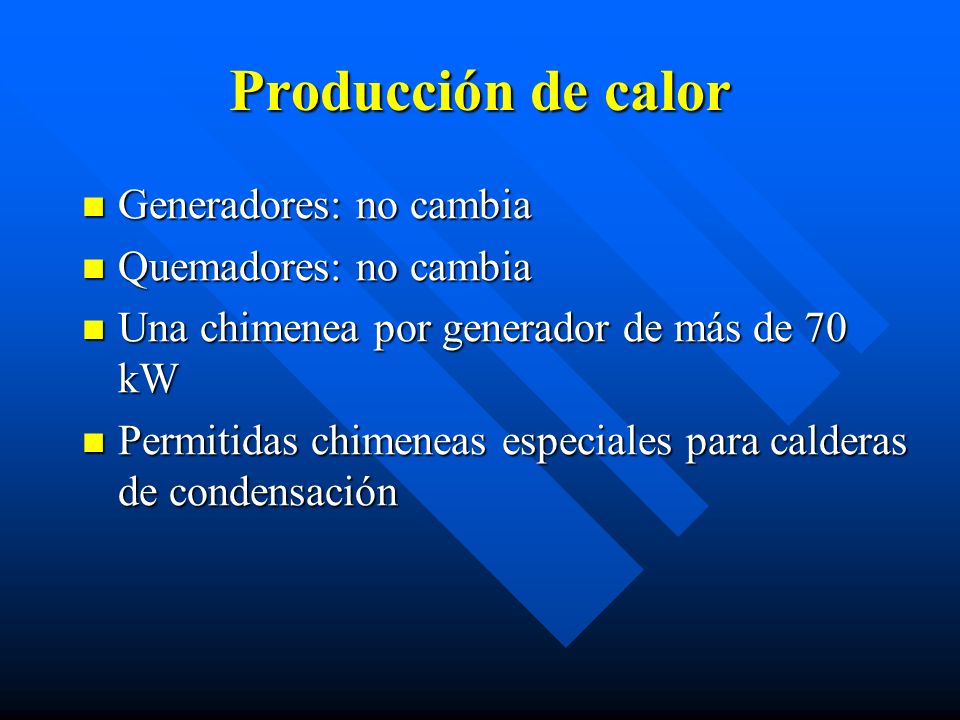

25 Producción de calor Generadores: no cambia Generadores: no cambia Quemadores: no cambia Quemadores: no cambia Una chimenea por generador de más de 70 kW Una chimenea por generador de más de 70 kW Permitidas chimeneas especiales para calderas de condensación Permitidas chimeneas especiales para calderas de condensación

26 Producción de ACS Preparación a 60°C Preparación a 60°C Distribución a 50°C (en el punto más lejanos del acumulador; salir a 55...58°C o a 60°C) Distribución a 50°C (en el punto más lejanos del acumulador; salir a 55...58°C o a 60°C) Choque térmico a 70°C Choque térmico a 70°C Empleo de energía solar térmica según CTE Empleo de energía solar térmica según CTE

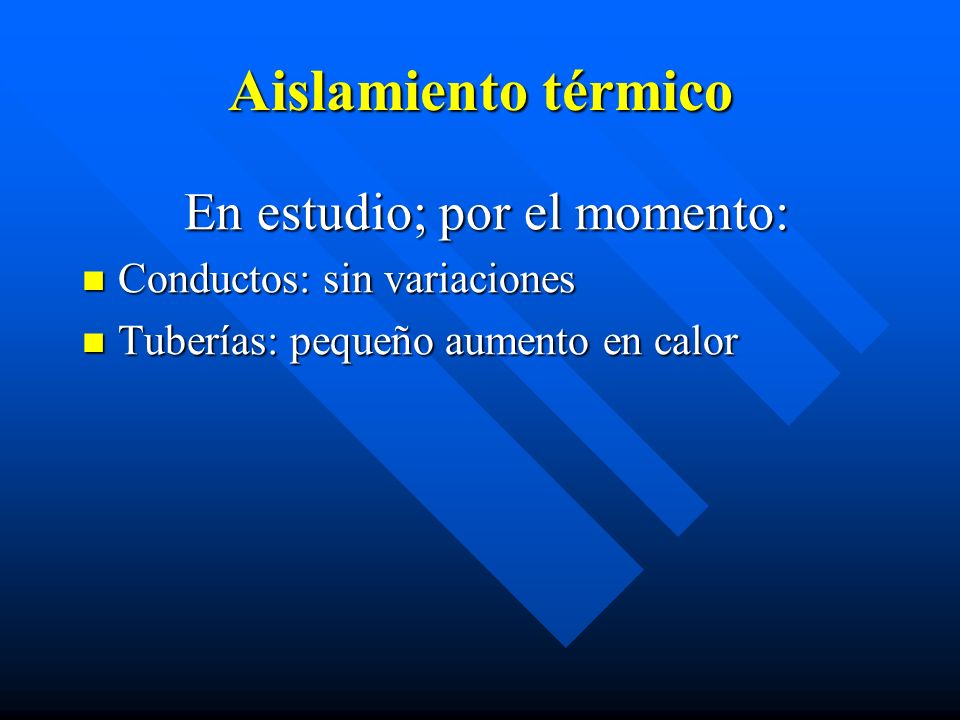

27 Aislamiento térmico En estudio; por el momento: En estudio; por el momento: Conductos: sin variaciones Conductos: sin variaciones Tuberías: pequeño aumento en calor Tuberías: pequeño aumento en calor

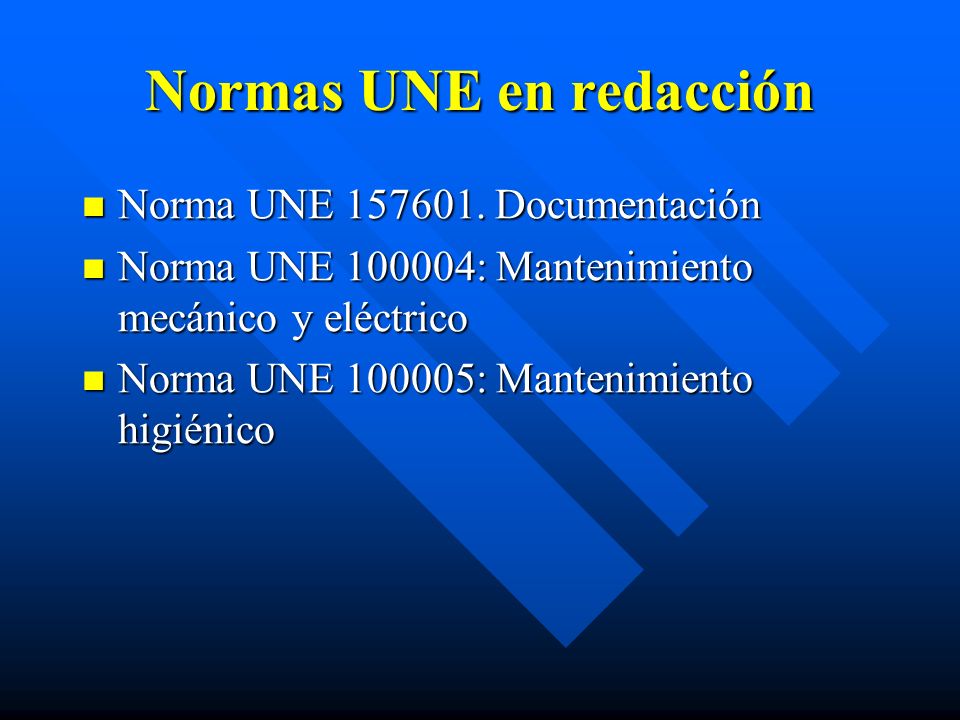

28 Normas UNE en redacción Norma UNE 157601. Documentación Norma UNE 157601. Documentación Norma UNE 100004: Mantenimiento mecánico y eléctrico Norma UNE 100004: Mantenimiento mecánico y eléctrico Norma UNE 100005: Mantenimiento higiénico Norma UNE 100005: Mantenimiento higiénico
