1 Utilización de CERMA para Cumplir el DB HE-0 Sección 2.2.1
ATECYR Utilización de CERMA para Cumplir el DB HE-0 Sección 2.2.1 y DB HE-1 Sección Cumplimiento CTE DB-HE 0 y HE-1

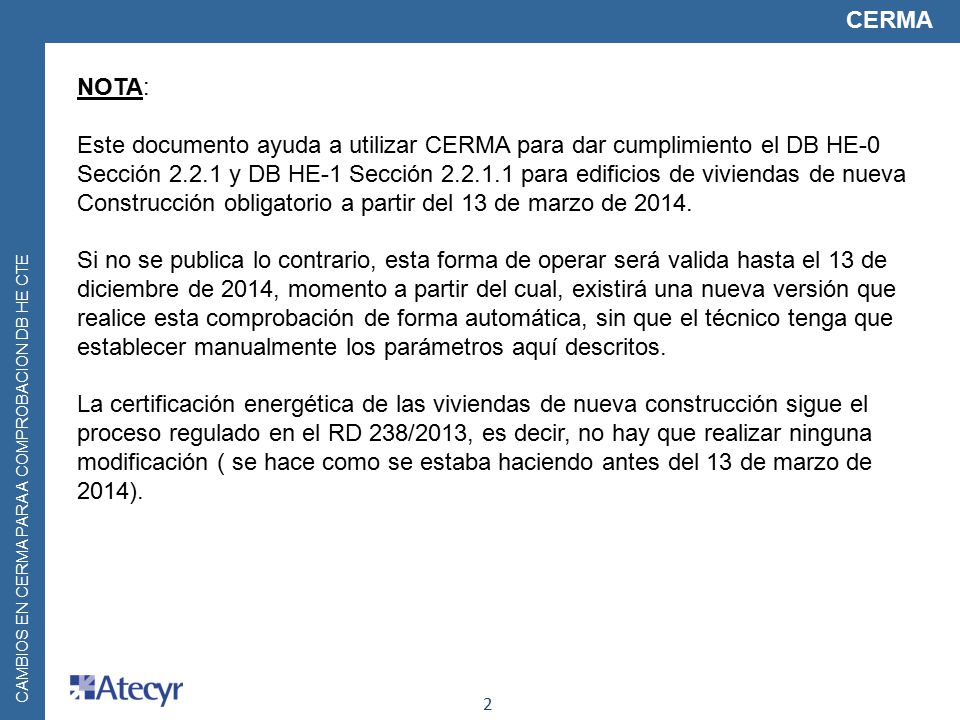

2 CERMA NOTA: Este documento ayuda a utilizar CERMA para dar cumplimiento el DB HE-0 Sección y DB HE-1 Sección para edificios de viviendas de nueva Construcción obligatorio a partir del 13 de marzo de 2014. Si no se publica lo contrario, esta forma de operar será valida hasta el 13 de diciembre de 2014, momento a partir del cual, existirá una nueva versión que realice esta comprobación de forma automática, sin que el técnico tenga que establecer manualmente los parámetros aquí descritos. La certificación energética de las viviendas de nueva construcción sigue el proceso regulado en el RD 238/2013, es decir, no hay que realizar ninguna modificación ( se hace como se estaba haciendo antes del 13 de marzo de 2014).

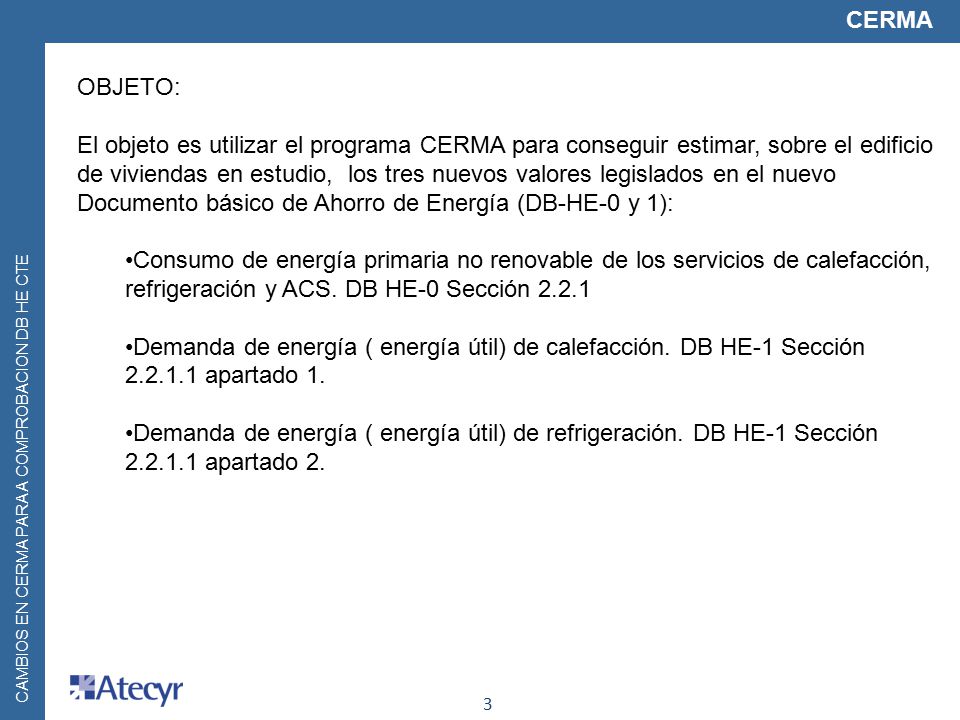

3 CERMA OBJETO: El objeto es utilizar el programa CERMA para conseguir estimar, sobre el edificio de viviendas en estudio, los tres nuevos valores legislados en el nuevo Documento básico de Ahorro de Energía (DB-HE-0 y 1): Consumo de energía primaria no renovable de los servicios de calefacción, refrigeración y ACS. DB HE-0 Sección 2.2.1 Demanda de energía ( energía útil) de calefacción. DB HE-1 Sección apartado 1. Demanda de energía ( energía útil) de refrigeración. DB HE-1 Sección apartado 2.

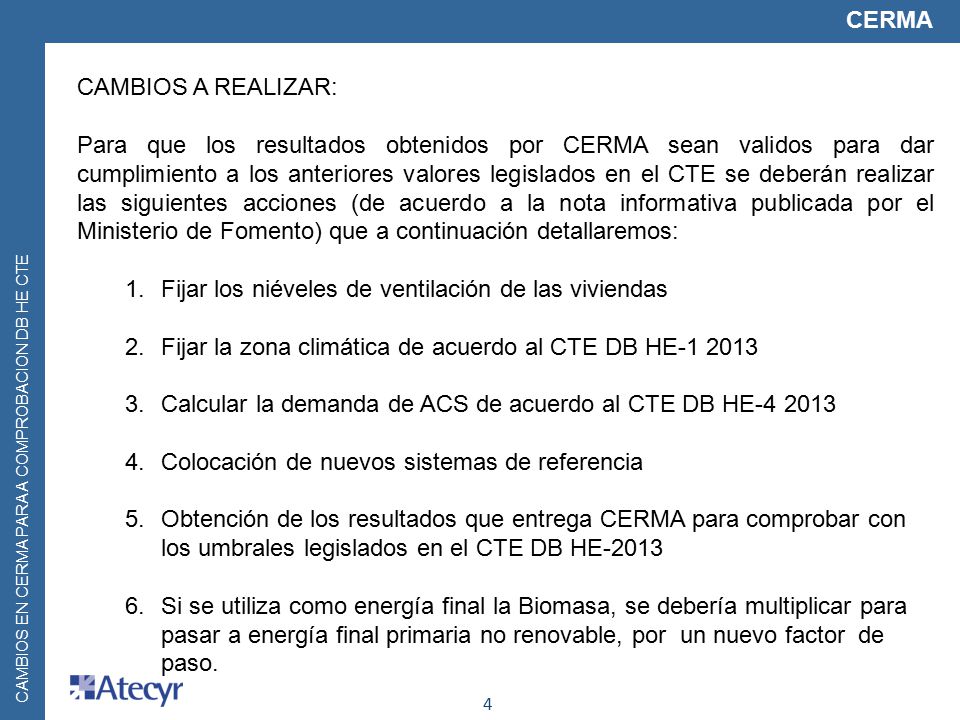

4 CERMA CAMBIOS A REALIZAR: Para que los resultados obtenidos por CERMA sean validos para dar cumplimiento a los anteriores valores legislados en el CTE se deberán realizar las siguientes acciones (de acuerdo a la nota informativa publicada por el Ministerio de Fomento) que a continuación detallaremos: Fijar los niéveles de ventilación de las viviendas Fijar la zona climática de acuerdo al CTE DB HE Calcular la demanda de ACS de acuerdo al CTE DB HE Colocación de nuevos sistemas de referencia Obtención de los resultados que entrega CERMA para comprobar con los umbrales legislados en el CTE DB HE-2013 Si se utiliza como energía final la Biomasa, se debería multiplicar para pasar a energía final primaria no renovable, por un nuevo factor de paso.

5 Fijar los niveles de ventilación de las viviendas
CERMA Fijar los niveles de ventilación de las viviendas

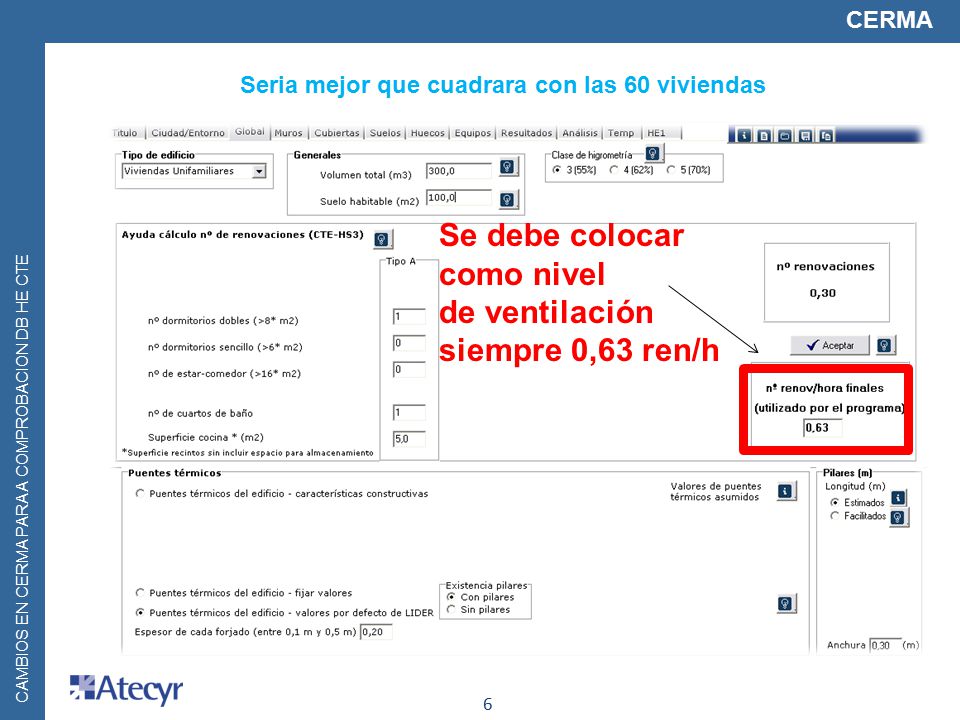

6 Se debe colocar como nivel de ventilación siempre 0,63 ren/h CERMA
Seria mejor que cuadrara con las 60 viviendas Se debe colocar como nivel de ventilación siempre 0,63 ren/h

7 2. Fijar la zona climática de acuerdo al CTE DB HE-1 2013
CERMA 2. Fijar la zona climática de acuerdo al CTE DB HE

8 CERMA La zona climática del edificio es la definida en el Apéndice B de la sección HE-1 del DB-HE del año 2013 Aquí pueden suceder dos posibilidades. 1. Si la zona climática no cambia con respecto a lo indicado en el DB-HE del año 2006 hay que seleccionar en el programa la localidad representativa de esa zona Por ejemplo si tenemos que comprobar esto en la ciudad de Albacete, según el Apéndice B de la sección HE-1 del DB-HE del año 2013 le corresponde una zona climática D3, cuya ciudad representativa es Madrid. En la siguiente tabla se muestran las capitales de provincia representativas de las doce zonas climáticas del territorio español Por tanto en CERMA debemos colocar provincia Madrid, localidad otra e indicar la zona climática del HE que le corresponde V.

9 CAPITAL Zona climática A4 C2 C1 E1 C3 D3 A3 B4 C4 B3 D1 D2

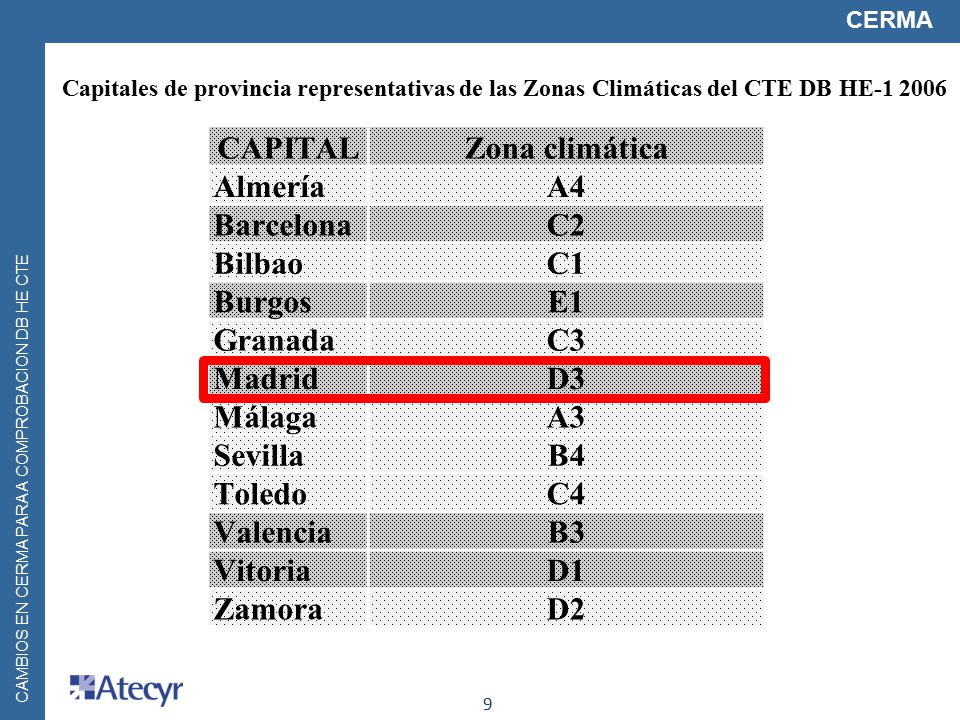

CERMA Capitales de provincia representativas de las Zonas Climáticas del CTE DB HE CAPITAL Zona climática Almería A4 Barcelona C2 Bilbao C1 Burgos E1 Granada C3 Madrid D3 Málaga A3 Sevilla B4 Toledo C4 Valencia B3 Vitoria D1 Zamora D2

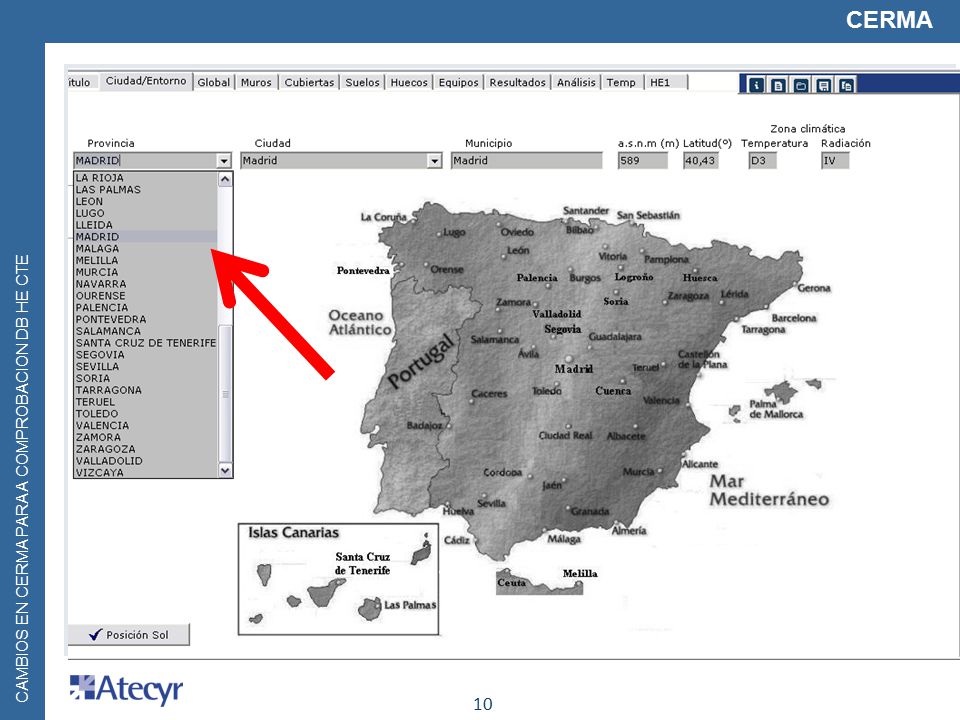

10 CERMA

11 CERMA

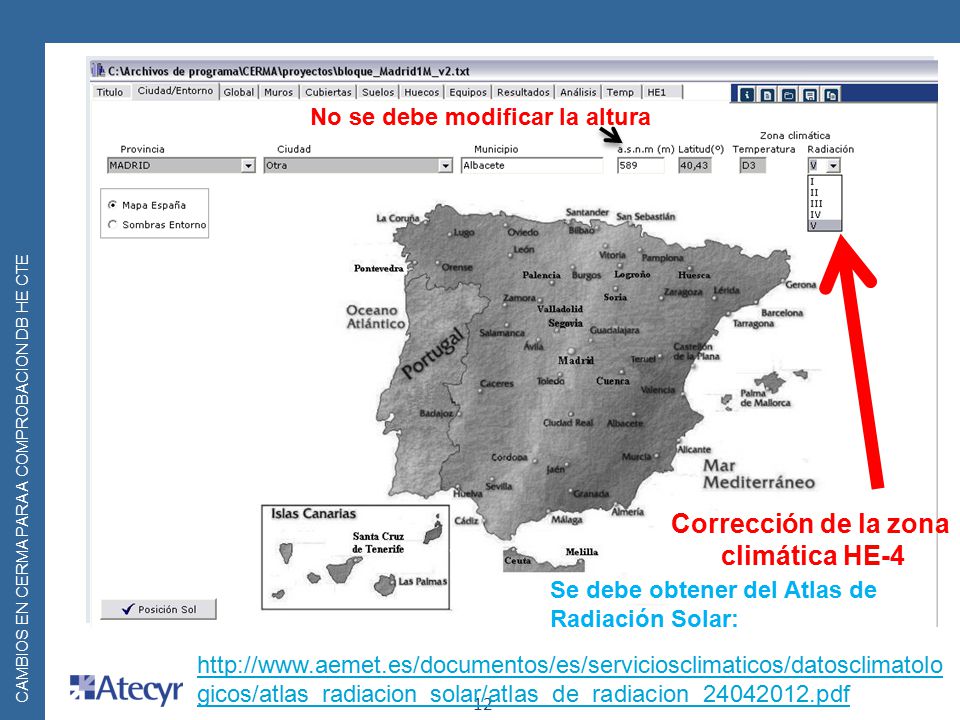

12 Corrección de la zona climática HE-4
No se debe modificar la altura Corrección de la zona climática HE-4 Se debe obtener del Atlas de Radiación Solar:

13 CAPITAL Zona climatica D1
CERMA 2. Si hay cambio de zona climática, por ejemplo Oviedo antes (DB HE 2006) era C1, ahora (DB HE 2013) es D1, a la hora de indicar en el programa la zona climática hay que ponerle directamente localidad zona D1 y la altura de Oviedo. Su zona climática según HE es I. CAPITAL Zona climatica Vitoria D1 Nota. SI se fuera a certificar, habría que colocar en el programa directamente la ciudad de Oviedo. Recordar que la certificación no cambia. Aquí se esta viendo como utilizar el programa CERMA para dar cumplimiento a las nuevas exigencias del CTE DB HE 2013.

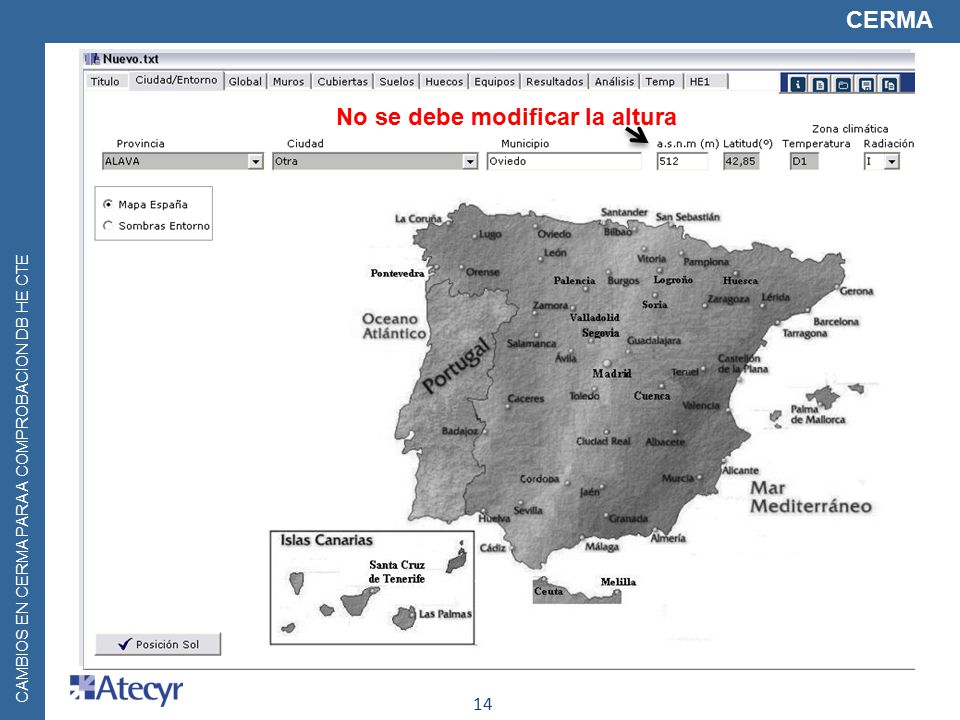

14 CERMA No se debe modificar la altura

15 3. Calcular la demanda de ACS de acuerdo al CTE DB HE-4 2013
CERMA 3. Calcular la demanda de ACS de acuerdo al CTE DB HE

16 TABLA 4.3 VALORES DEL FACTOR DE CENTRALIZACION
CERMA Cálculo de la demanda Consumo de agua caliente sanitaria por personas en viviendas: 28 l/dia/persona Número de personas por vivienda : TABLA 4.2 VALORES MINIMOS DE OCUPACION DE CALCULO EN USO RESIDENCIAL PRIVADO Nº de dormitorios 1 2 3 4 5 6 ≥6 Nº personas 1,5 7 Edificios de viviendas multifamiliares se utilizará el factor de centralización TABLA 4.3 VALORES DEL FACTOR DE CENTRALIZACION Nº de viviendas N≤3 4≤N≤10 11≤N≤20 21≤N≤50 51≤N≤75 76≤N≤100 N≥101 Factor de centralización 1 0,95 0,90 0,85 0,80 0,75 0,70

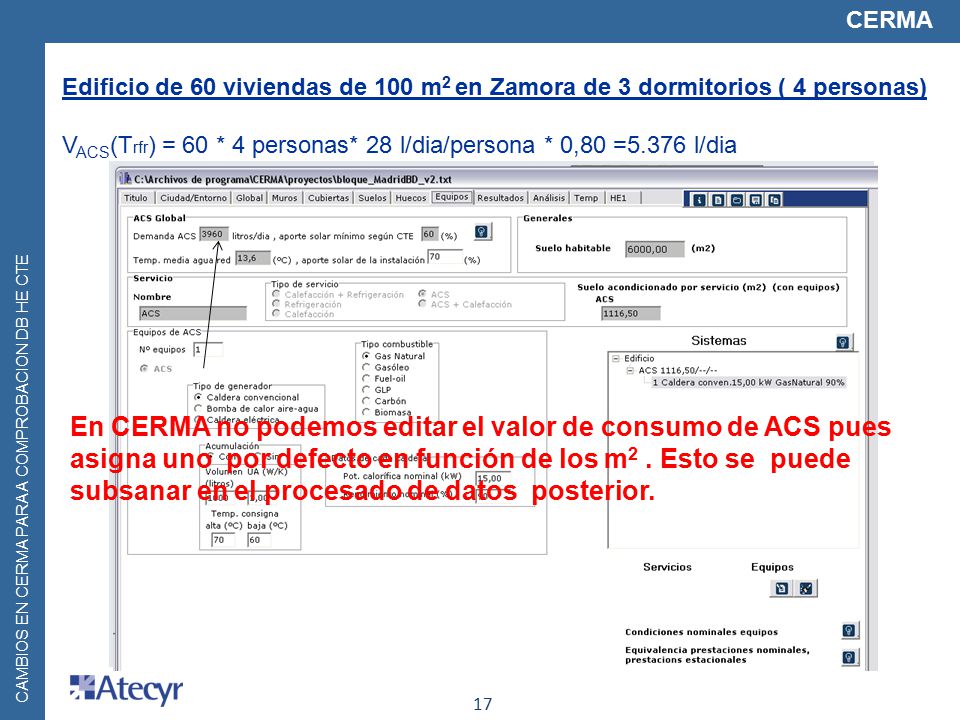

17 CERMA Edificio de 60 viviendas de 100 m2 en Zamora de 3 dormitorios ( 4 personas) VACS(Trfr) = 60 * 4 personas* 28 l/dia/persona * 0,80 =5.376 l/dia En CERMA no podemos editar el valor de consumo de ACS pues asigna uno por defecto en función de los m2 . Esto se puede subsanar en el procesado de datos posterior.

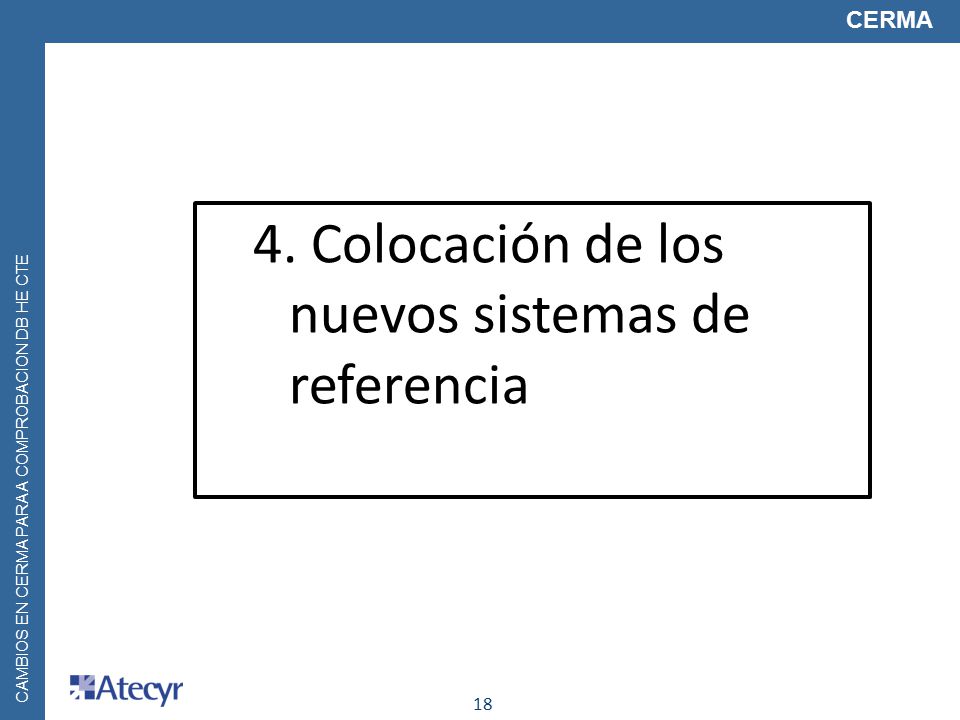

18 4. Colocación de los nuevos sistemas de referencia
CERMA 4. Colocación de los nuevos sistemas de referencia

19 η CLF y ACS RFR 0,92 Gas Natural 2,00 Elec ATECYR CERMA
Cuando no se definan en proyecto equipos para un servicio de climatización se considerarán las eficiencias de los sistemas de referencia siguientes: Lo que quiere decir esto es que nunca se puede dejar en la comprobación ningún metro cuadrado de la vivienda sin poner un sistema. Si no los tiene hay que poner estos sistemas de referencia. η CADENA DE IMPULSION ENERGETICA CLF y ACS RFR 0,92 Gas Natural 2,00 Elec

20 a toda la vivienda. La vivienda esta situada en Gijón.
ATECYR CERMA Ejemplo: Una vivienda de 100 m2 tiene instalada una caldera de gas natural de condensación rendimiento nominal 98% y potencia térmica de 24 kW que abastece a toda la vivienda. La vivienda esta situada en Gijón. Solo el salón ( 20 m2) tiene un equipos split de aire Acondicionado, Potencia térmica 1,5 kW, 1kW sensible y consumo eléctrico de 0,5kW La demanda de ACS se abastece con un termo eléctrico de 100 litros de 3 kW En este ejemplo se aprecia que hay 80 m2 sin sistema de aire acondicionado. Veamos a continuación como se resolvería esto CADENA DE IMPULSION ENERGETICA

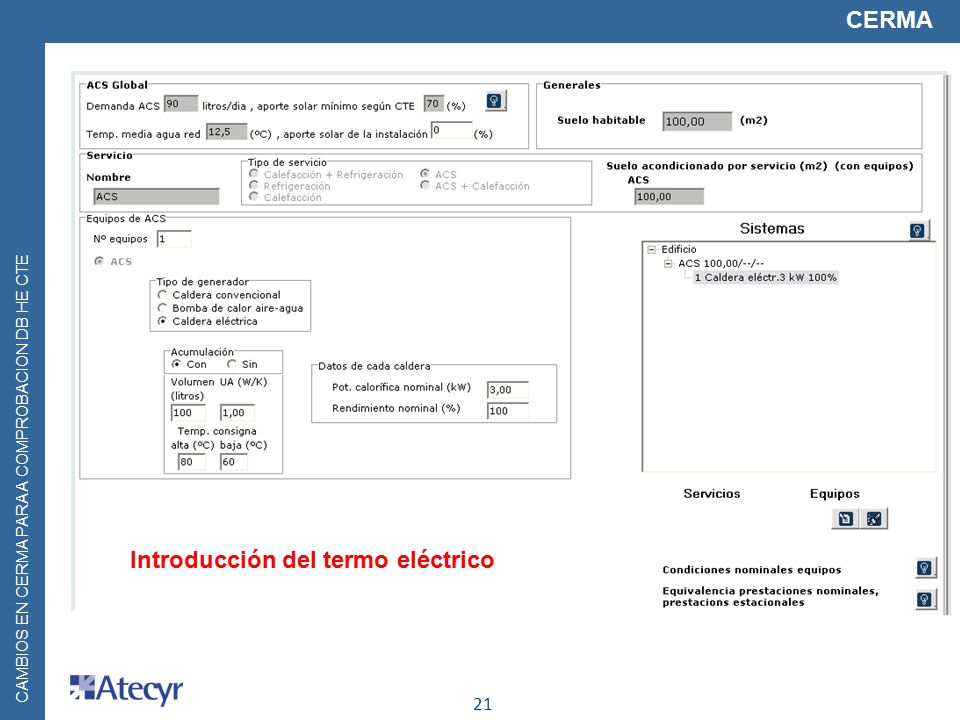

21 CERMA Introducción del termo eléctrico

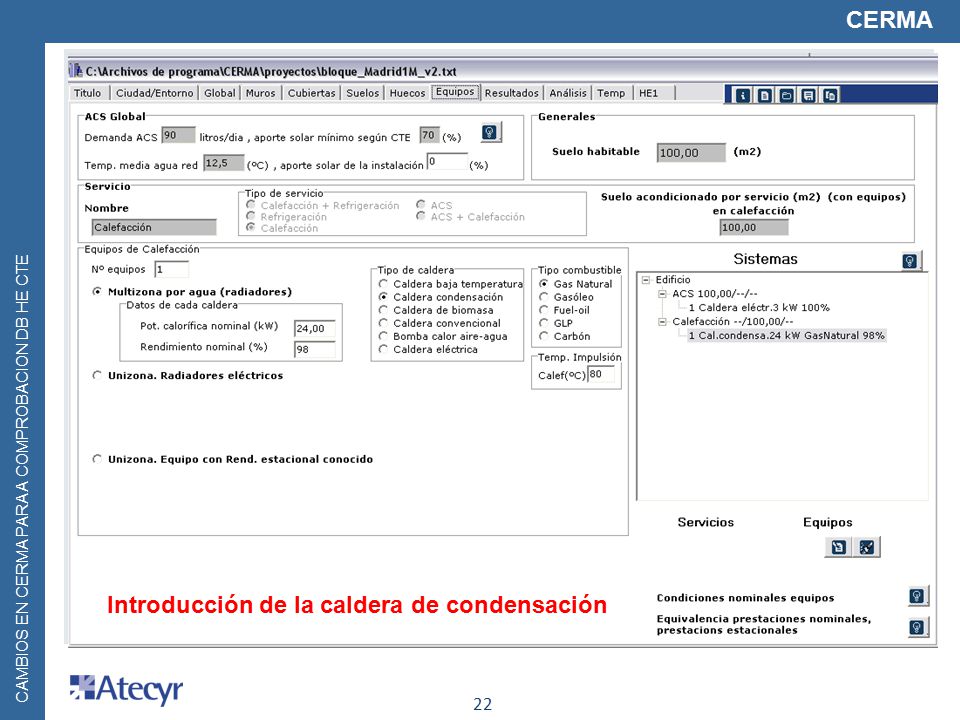

22 CERMA Introducción de la caldera de condensación

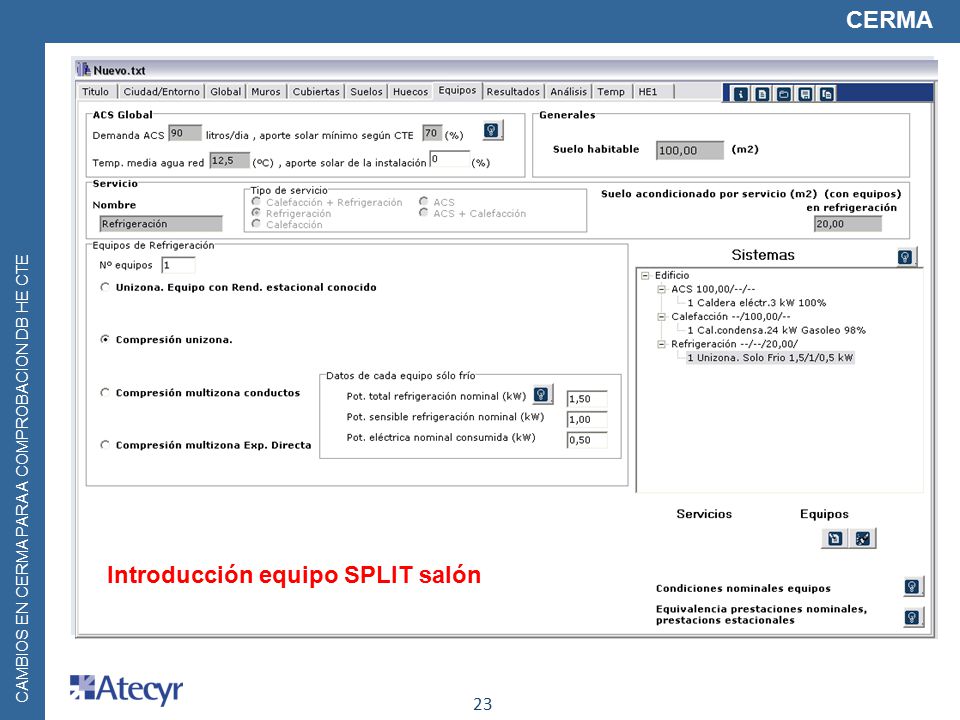

23 CERMA Introducción equipo SPLIT salón

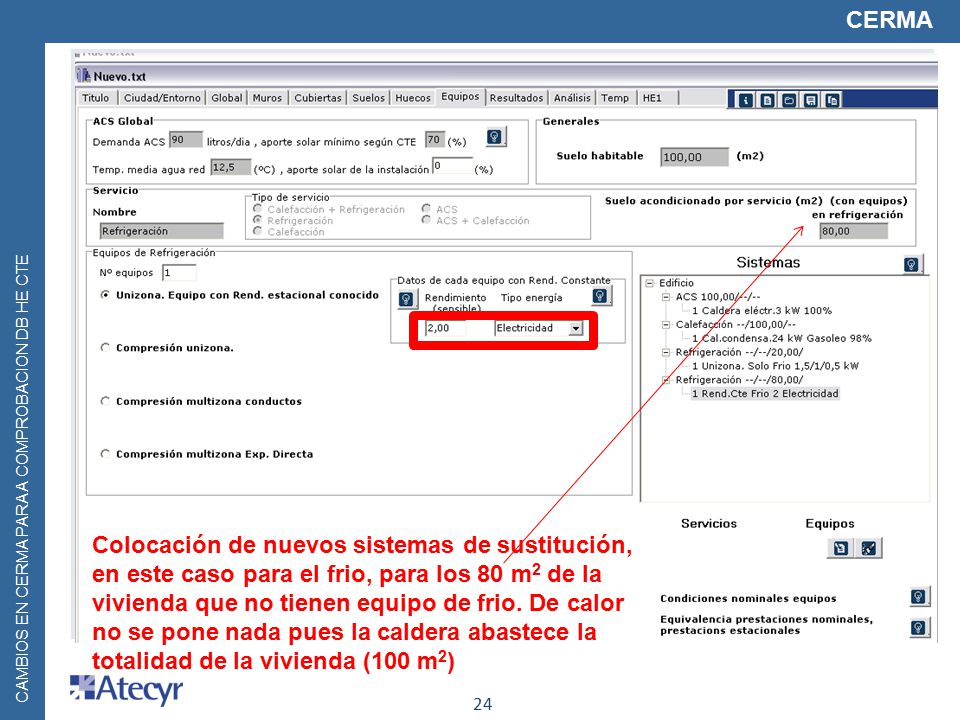

24 CERMA Colocación de nuevos sistemas de sustitución, en este caso para el frio, para los 80 m2 de la vivienda que no tienen equipo de frio. De calor no se pone nada pues la caldera abastece la totalidad de la vivienda (100 m2)

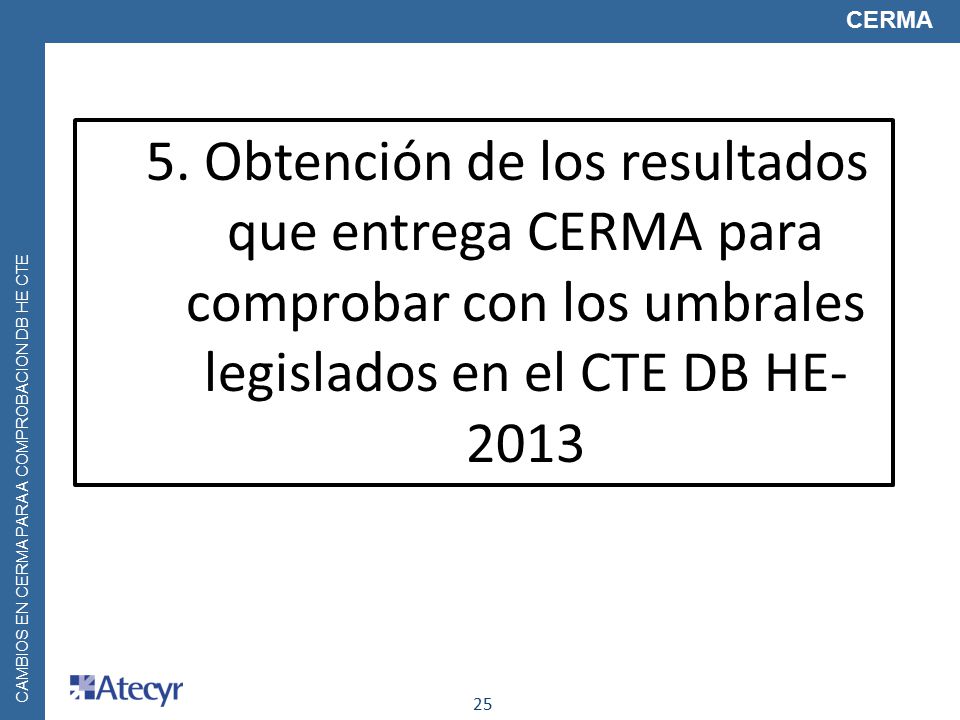

25 CERMA 5. Obtención de los resultados que entrega CERMA para comprobar con los umbrales legislados en el CTE DB HE-2013

26 CERMA Valor que hay que comparar con lo legislado DB HE-1 Sección apartado 1. Seleccionar e. primaria Valor que hay que corregir antes de comparar con lo legislado en DB HE-0 Sección 2.2.1 Valor que hay que comparar con lo legislado DB HE-1 Sección apartado 2.

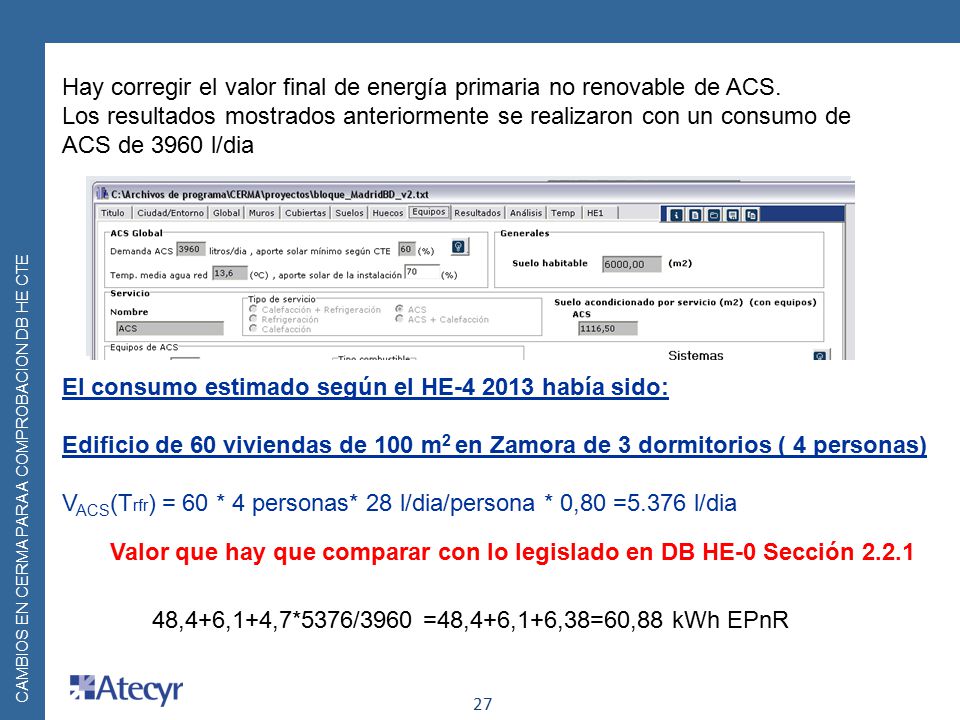

27 Hay corregir el valor final de energía primaria no renovable de ACS.
Los resultados mostrados anteriormente se realizaron con un consumo de ACS de 3960 l/dia El consumo estimado según el HE había sido: Edificio de 60 viviendas de 100 m2 en Zamora de 3 dormitorios ( 4 personas) VACS(Trfr) = 60 * 4 personas* 28 l/dia/persona * 0,80 =5.376 l/dia Valor que hay que comparar con lo legislado en DB HE-0 Sección 2.2.1 48,4+6,1+4,7*5376/3960 =48,4+6,1+6,38=60,88 kWh EPnR

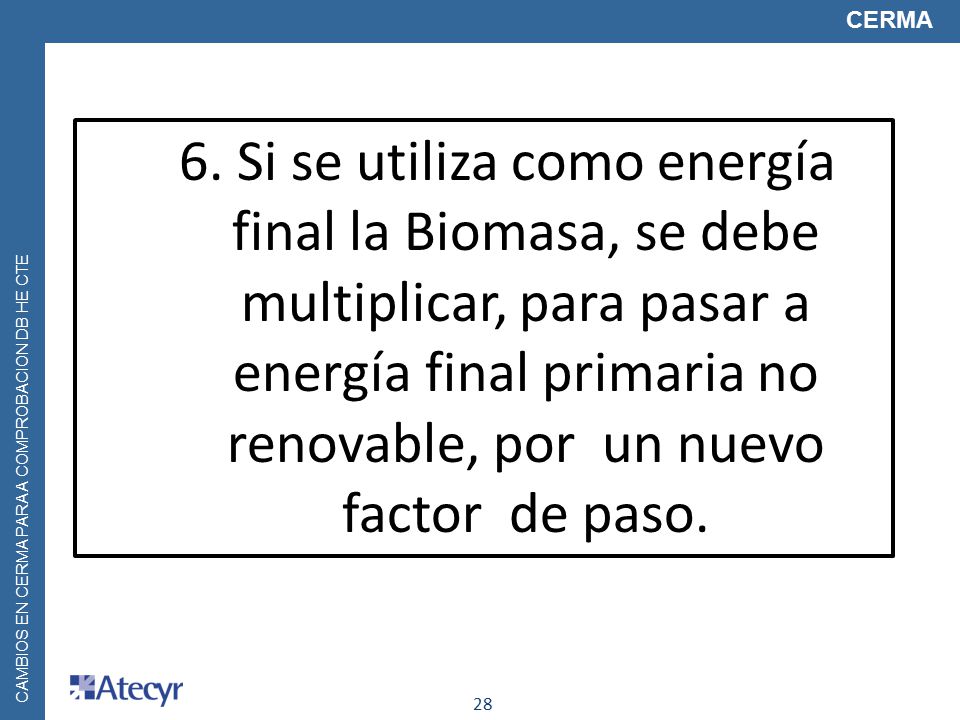

28 CERMA 6. Si se utiliza como energía final la Biomasa, se debe multiplicar, para pasar a energía final primaria no renovable, por un nuevo factor de paso.

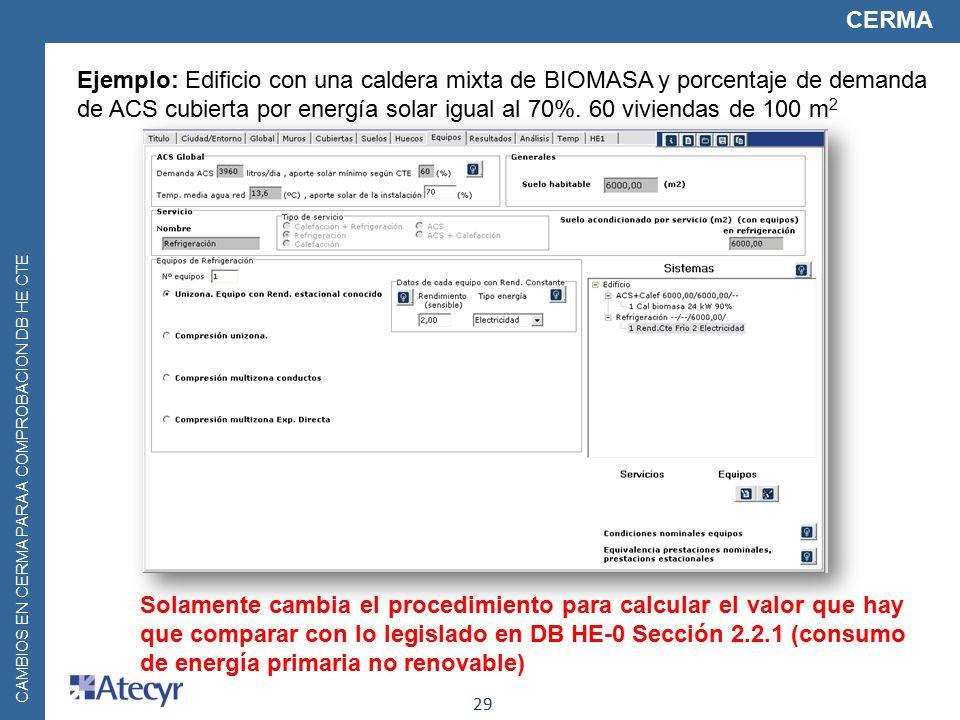

29 CERMA Ejemplo: Edificio con una caldera mixta de BIOMASA y porcentaje de demanda de ACS cubierta por energía solar igual al 70%. 60 viviendas de 100 m2 Solamente cambia el procedimiento para calcular el valor que hay que comparar con lo legislado en DB HE-0 Sección (consumo de energía primaria no renovable)

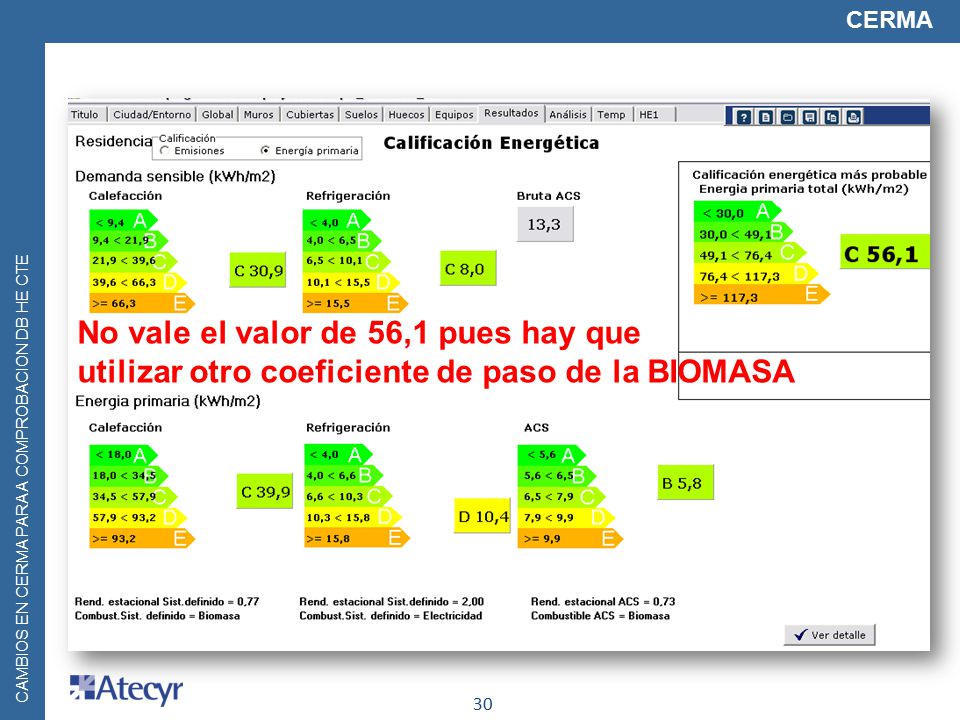

30 No vale el valor de 56,1 pues hay que
CERMA No vale el valor de 56,1 pues hay que utilizar otro coeficiente de paso de la BIOMASA

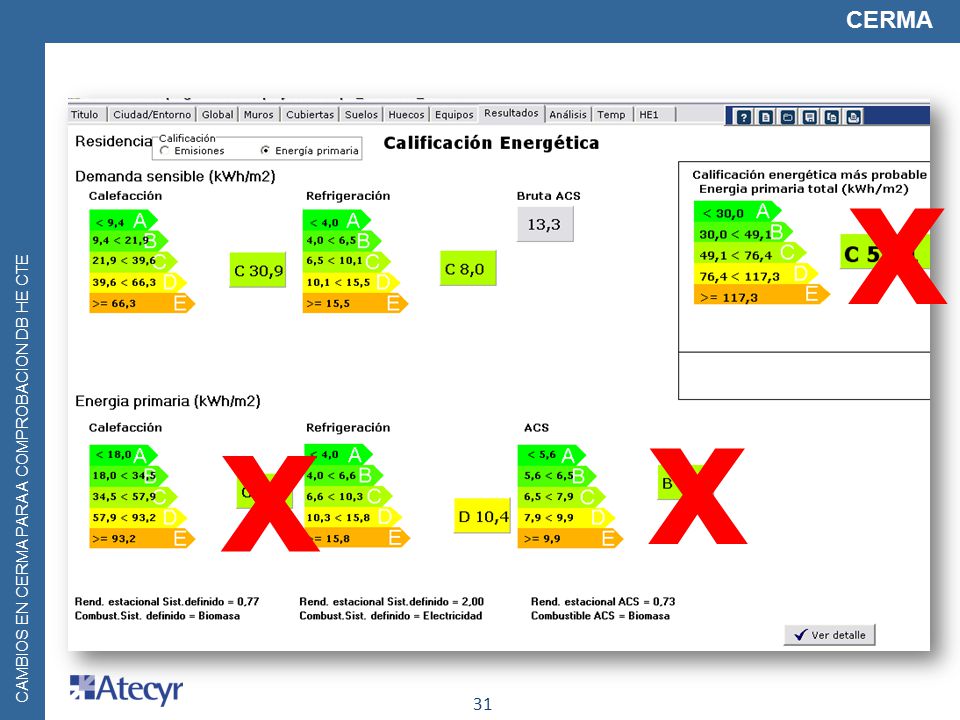

31 CERMA x x x

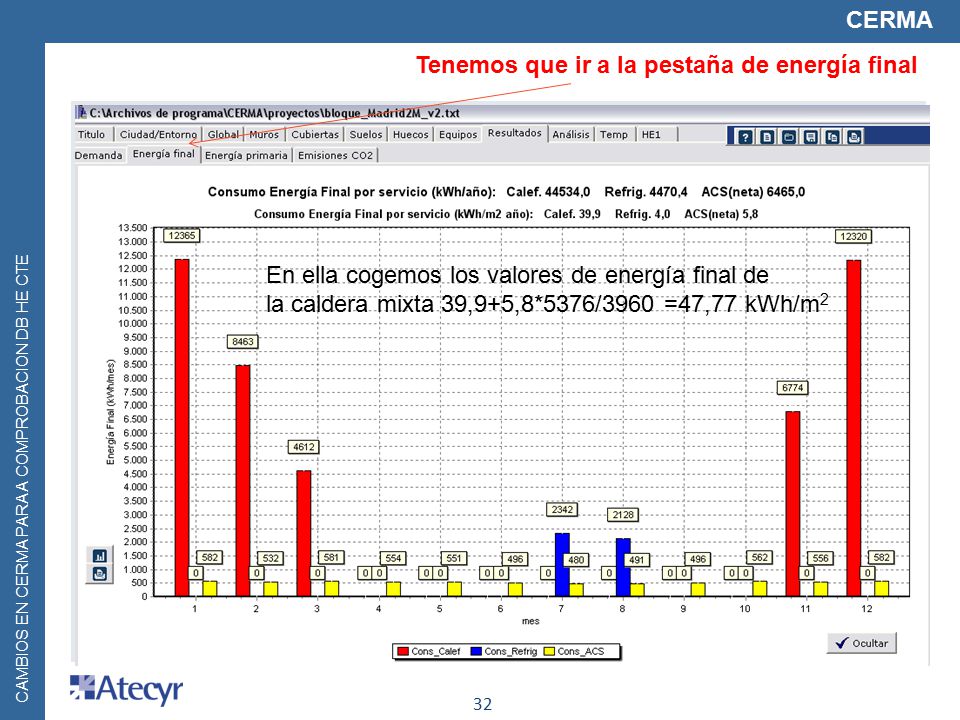

32 CERMA Tenemos que ir a la pestaña de energía final En ella cogemos los valores de energía final de la caldera mixta 39,9+5,8*5376/3960 =47,77 kWh/m2

33 El consumo total de EPnR que hay que comprobar son:
CERMA El consumo total de EPnR que hay que comprobar son: 10,4 + 47,77*0,034= 10,02 kWh/m2 EPnR Valor que hay que comparar con lo legislado en DB HE-0 Sección 2.2.1 Factor que se ha obtenido de una propuesta a Documento Reconocido Versión 03/03/2014 pendiente aun de ser Reconocido

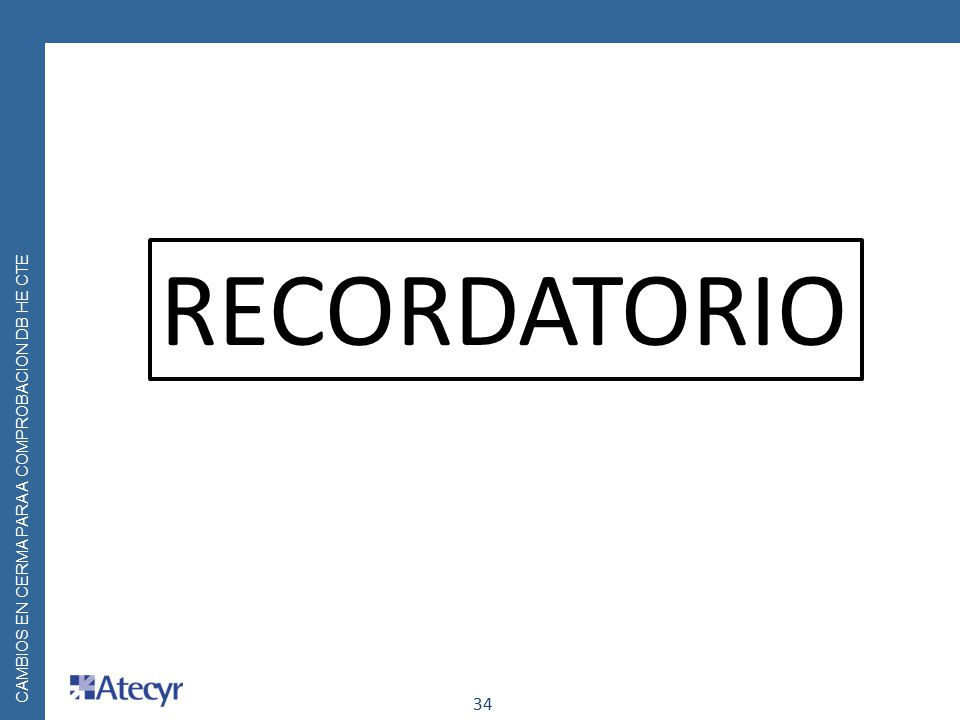

34 RECORDATORIO

35 Recordar que del programa CERMA también se pueden obtener los valores

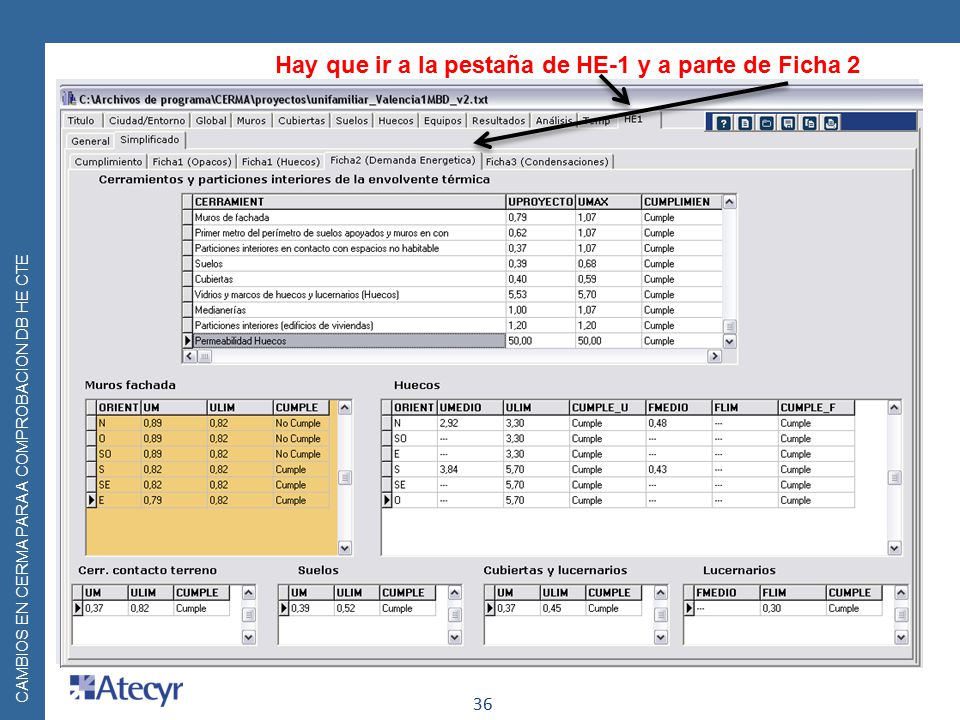

36 Hay que ir a la pestaña de HE-1 y a parte de Ficha 2

37 Estos so los valores que hay que comparar con las tablas

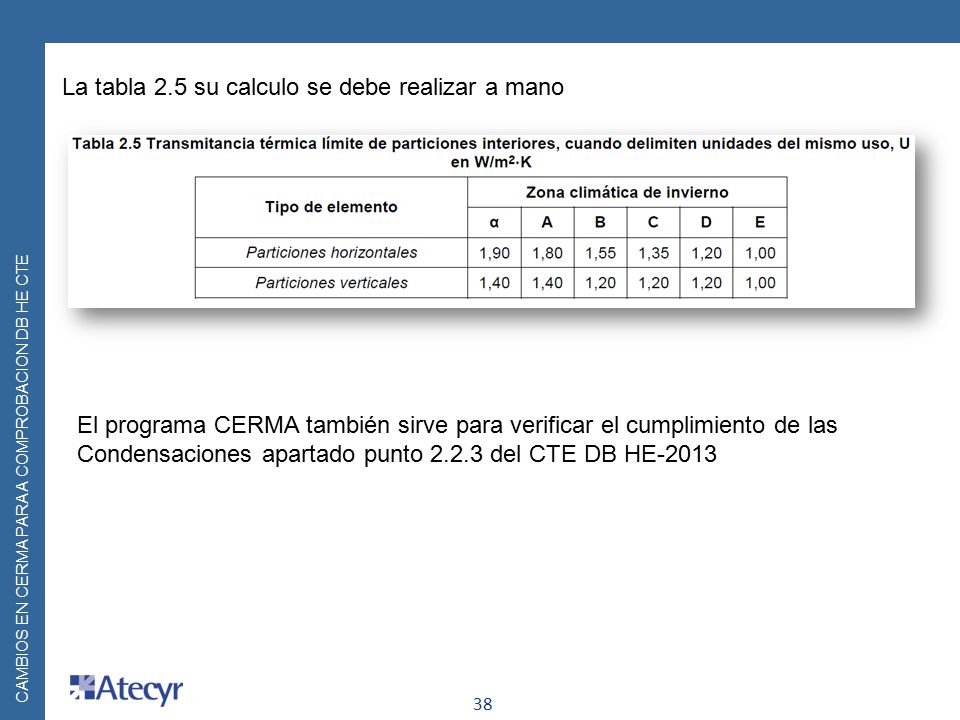

38 La tabla 2.5 su calculo se debe realizar a mano
El programa CERMA también sirve para verificar el cumplimiento de las Condensaciones apartado punto del CTE DB HE-2013

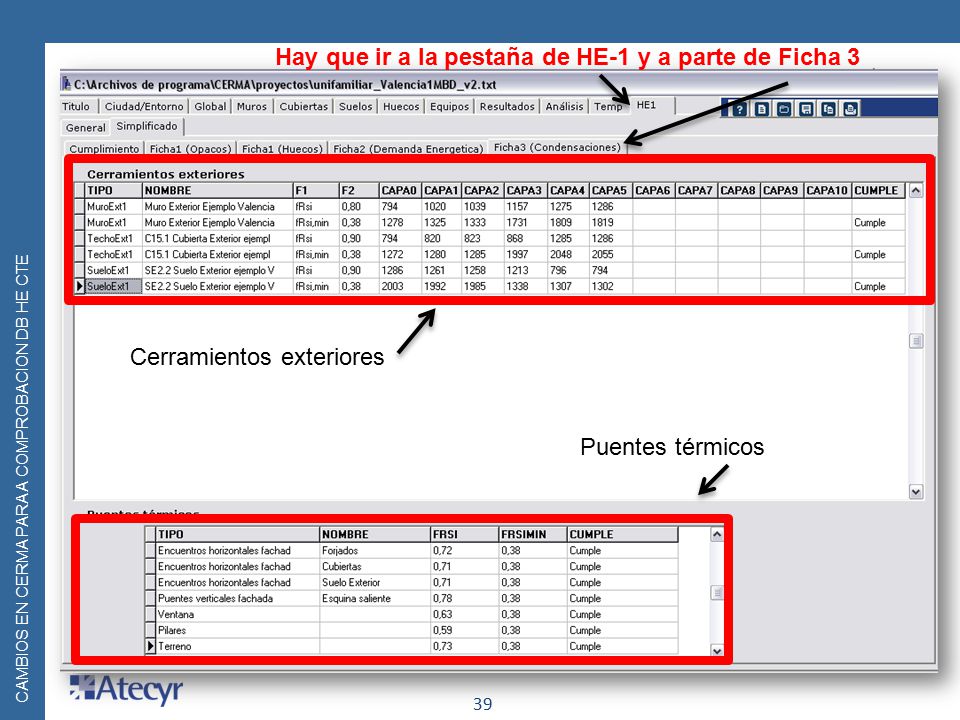

39 Hay que ir a la pestaña de HE-1 y a parte de Ficha 3
Cerramientos exteriores Puentes térmicos
