1 BALUN 1:1 (full legal power)
El paso a paso LU9DO

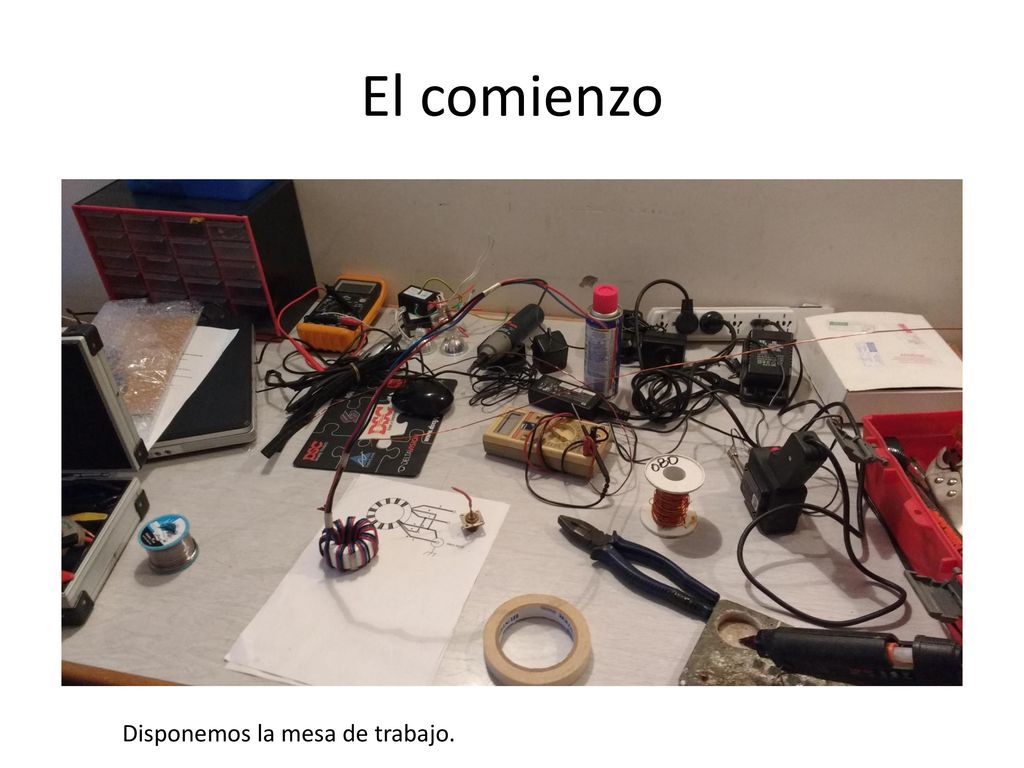

2 El comienzo Disponemos la mesa de trabajo.

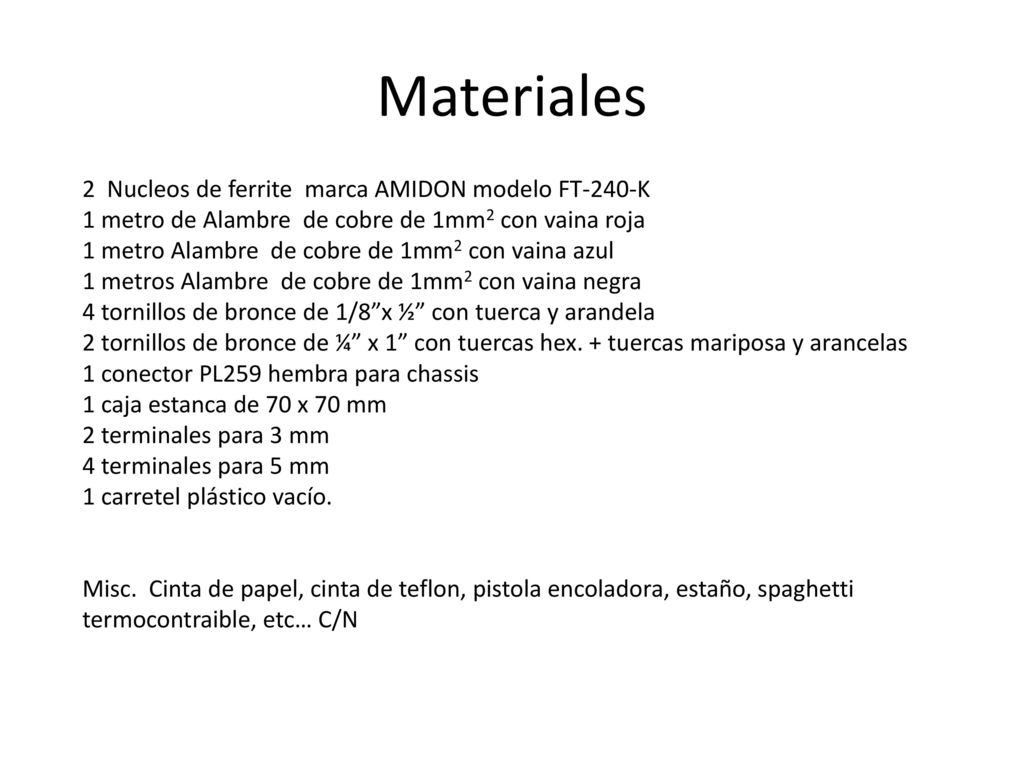

3 Materiales 2 Nucleos de ferrite marca AMIDON modelo FT-240-K
1 metro de Alambre de cobre de 1mm2 con vaina roja 1 metro Alambre de cobre de 1mm2 con vaina azul 1 metros Alambre de cobre de 1mm2 con vaina negra 4 tornillos de bronce de 1/8”x ½” con tuerca y arandela 2 tornillos de bronce de ¼” x 1” con tuercas hex. + tuercas mariposa y arancelas 1 conector PL259 hembra para chassis 1 caja estanca de 70 x 70 mm 2 terminales para 3 mm 4 terminales para 5 mm 1 carretel plástico vacío. Misc. Cinta de papel, cinta de teflon, pistola encoladora, estaño, spaghetti termocontraible, etc… C/N

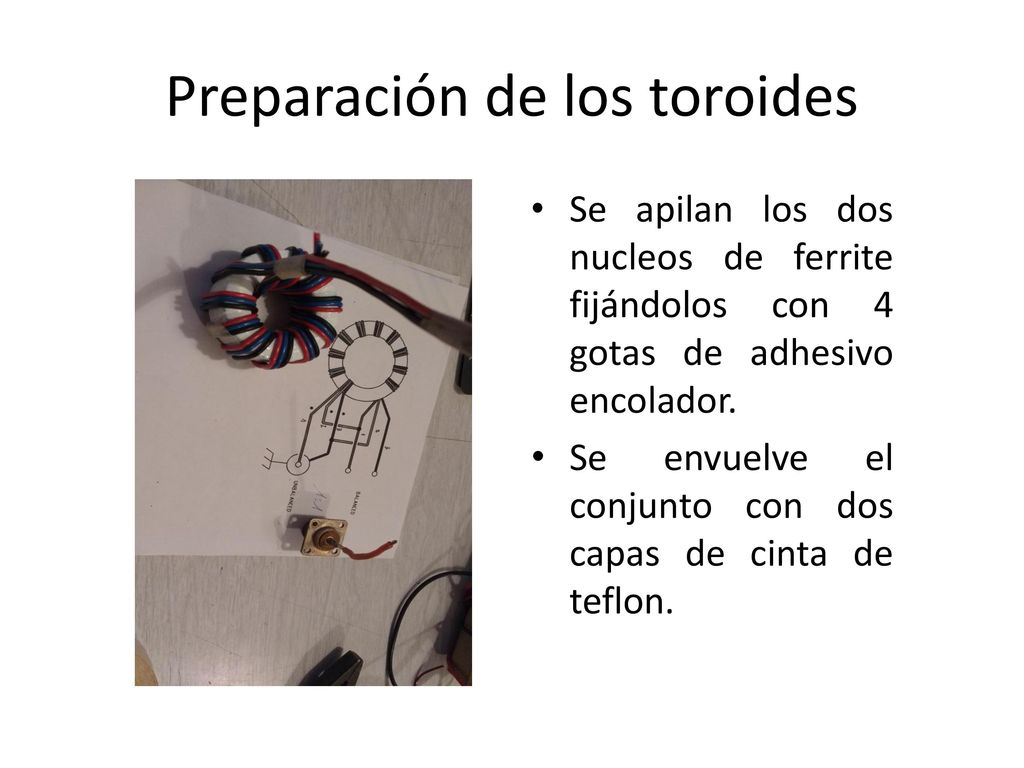

4 Preparación de los toroides
Se apilan los dos nucleos de ferrite fijándolos con 4 gotas de adhesivo encolador. Se envuelve el conjunto con dos capas de cinta de teflon.

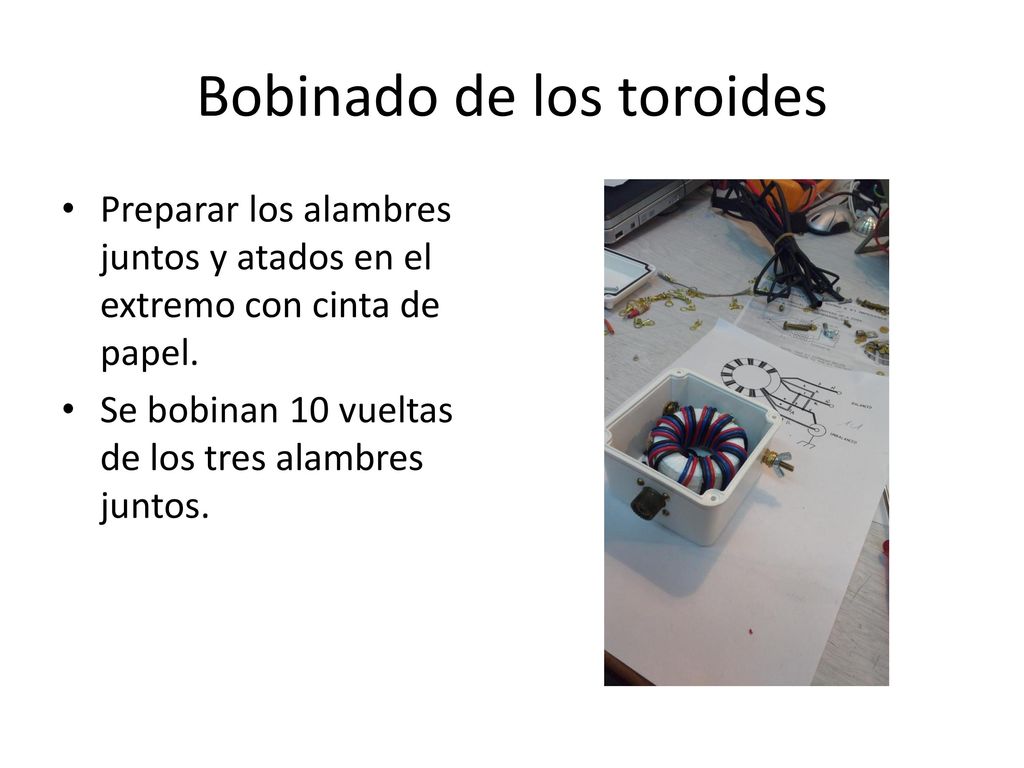

5 Bobinado de los toroides
Preparar los alambres juntos y atados en el extremo con cinta de papel. Se bobinan 10 vueltas de los tres alambres juntos.

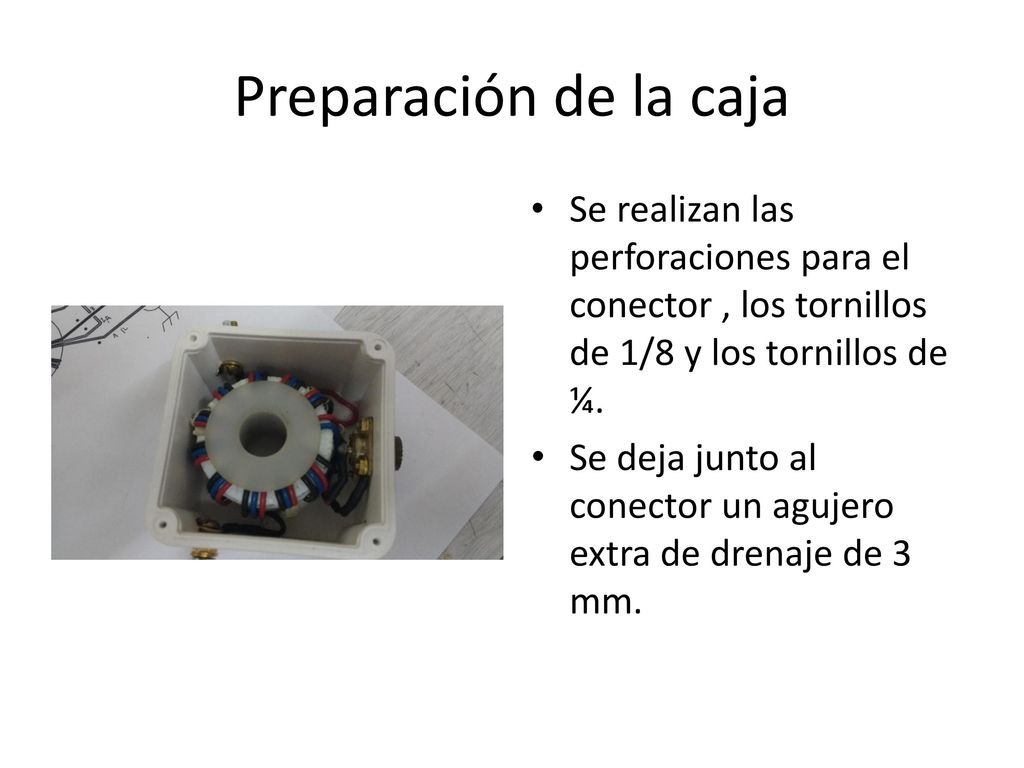

6 Preparación de la caja Se realizan las perforaciones para el conector , los tornillos de 1/8 y los tornillos de ¼. Se deja junto al conector un agujero extra de drenaje de 3 mm.

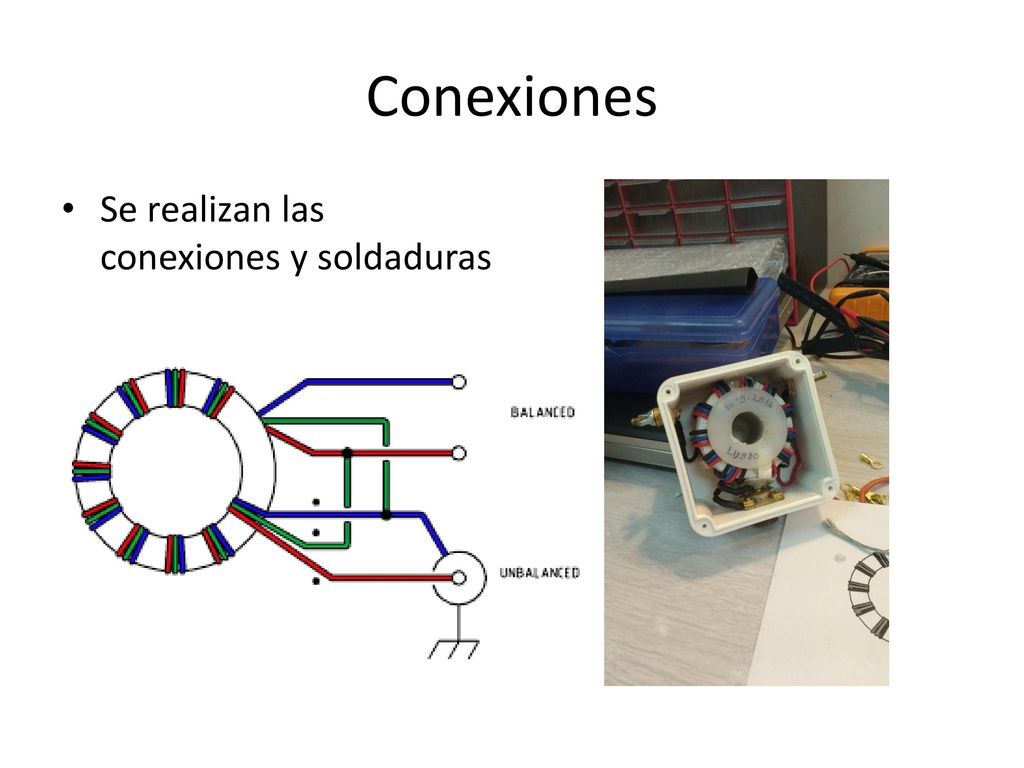

7 Conexiones Se realizan las conexiones y soldaduras

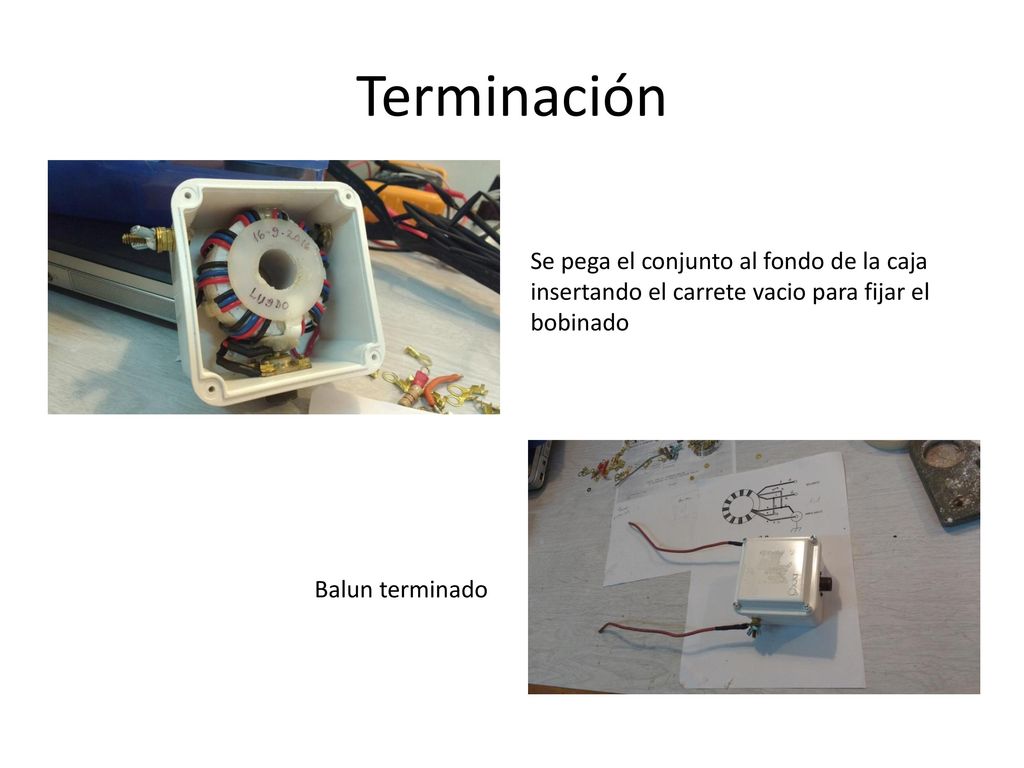

8 Terminación Se pega el conjunto al fondo de la caja
insertando el carrete vacio para fijar el bobinado Balun terminado
