1 Antena OSJ

2 Esquema

3

4 El conector SO 239 Stud No lo he encontrado en Madrid, con lo que me he decidido a pedirlo a Estados Unidos. Me lo mandaron por correo y tardo menos de 15 dias. Ojo la rosca es de un paso de 3/8 SAE, por lo que no encontraba terraja para roscar la varilla que formaría el radiante. La que encontré valía mas de 40 euros, por lo que descarte hacer el radiante macizo. Costo del conector con gastos de envío 13 euros.

5 Adaptación del SO239 Stud La tuerca larga del conector, a base de lima para redondear los cantos y que pueda entrar en un tubo de aluminio de diámetro 14 interior con 16 exterior. Menos en un trozo para poder alojar una llave para apretar. Resultado final

6 Se introduce la tuerca reformada en el tubo que sera el radiante
Se introduce la tuerca reformada en el tubo que sera el radiante. Previamente haz un corte longitudinal al tubo de cobre para que luego apriete la abrazadera de sujeción. Hay que usar un mártir de madera para no dañar.

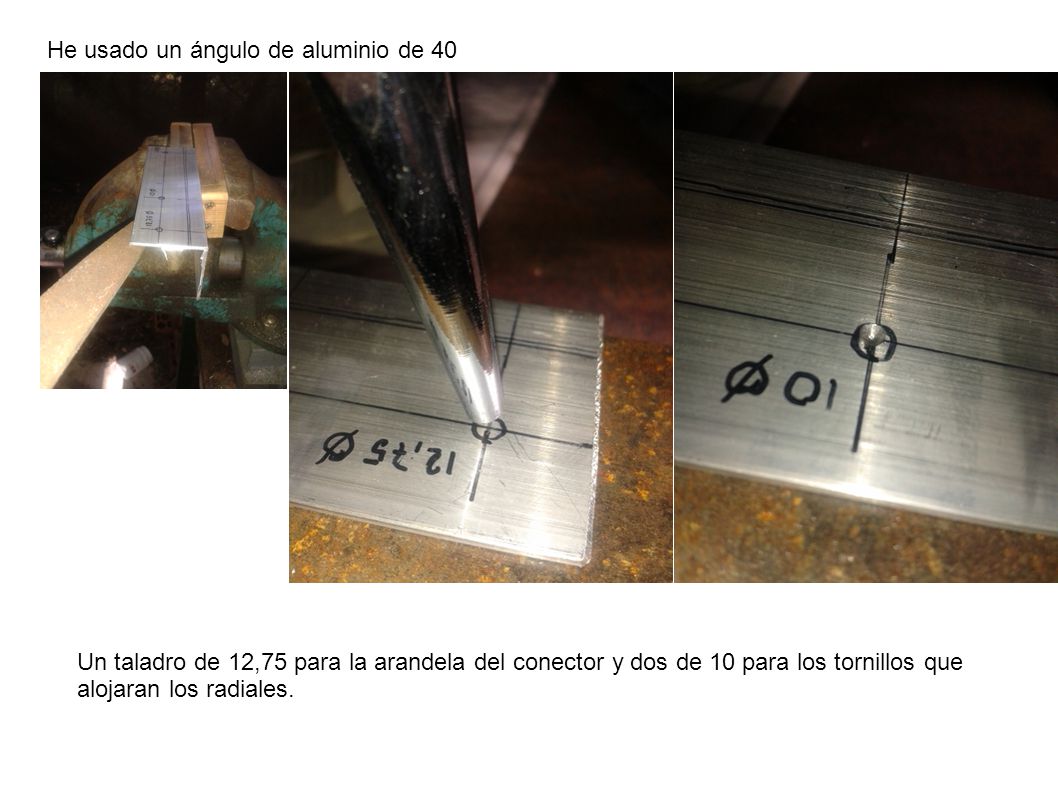

7 He usado un ángulo de aluminio de 40
Un taladro de 12,75 para la arandela del conector y dos de 10 para los tornillos que alojaran los radiales.

8 Ángulo ya mecanizado con elemento de diámetro 12 colocado y tornillo soporte para el otro elemento.
Tornillo soporte de 10 x 80 Taladros de diámetro 10 para, en mi caso, anclaje a la barandilla del balcón. Tubo aluminio diámetro 12

9 Colocación de arandela de teflón del conector
Colocación de arandela de teflón del conector. Ojo que quede bien encajada. Colocación inferior del conector

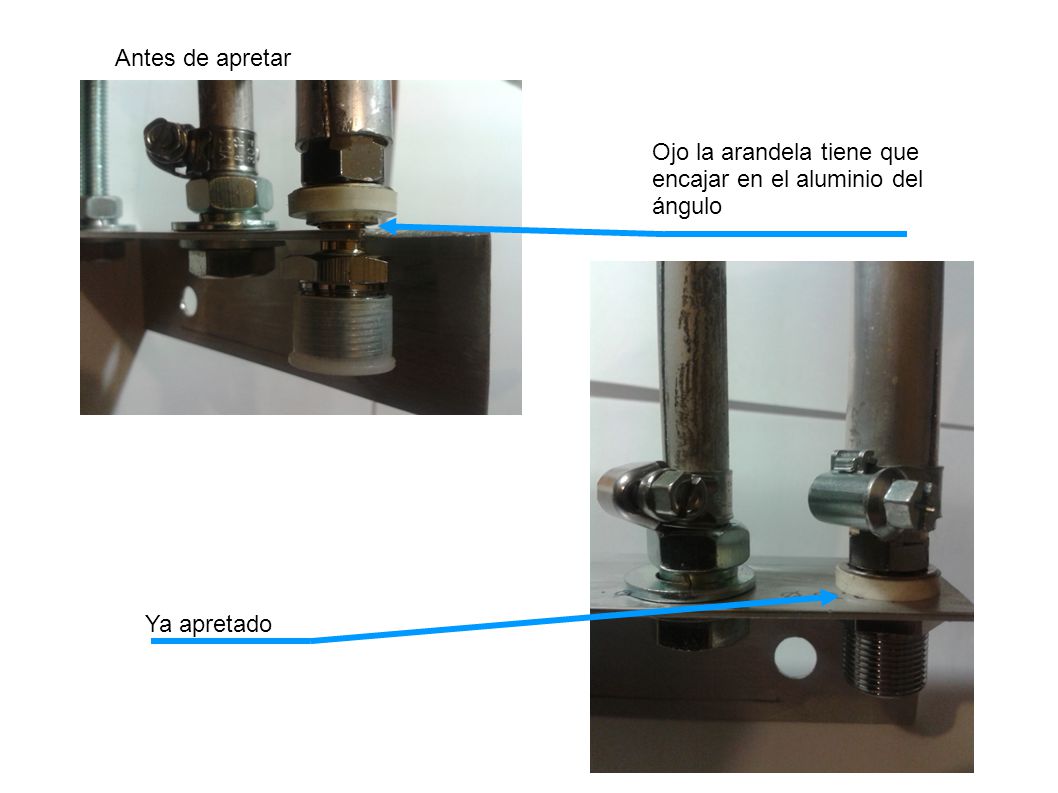

10 Antes de apretar Ojo la arandela tiene que encajar en el aluminio del ángulo Ya apretado

11 Bien forrados con cinta plástica bulcanizable.

12 Anclaje al balcón El faston solo sirve para sujetar mientras se colocan los tornillos

13 Tapones de remate de goma de los usados para remate de bastones

14 Separador de teflon sacado de un trozo de una tabla de cortar pan vieja con dos taladros uno de 16 y otro de 12 para mantener los elementos separados Al tapón de goma de remate se le corta, con un cuter, el trozo inferior para que sirva de sujeción al separador Radiante de aluminio de 16 de diámetro exterior y 14 interior que aloja la tuerca larga del conector El medidor de estacionarias no sube de 1:1 en las dos bandas

15 73. Para consultas mailto:ea4dka@enriqueespejo.com
Estoy preparando otra que no use el conector SO 239 Stud sino uno normal PL para chasis. 73. Jose Enrique de Chamberi (Madrid)
