Cables y Conexiones CONVENIO

Presentación del tema: "Cables y Conexiones CONVENIO"— Transcripción de la presentación:

1 Cables y Conexiones CONVENIO
La idea es que en cada pantallazo se promueva la participación de la mayoría de los alumnos indagándoles sobre su experiencia o anécdotas con los símbolos (equipos de fútbol, en el colegio, masculino y femenino, etc) Cables y Conexiones

2 Cables Se llama cable a un conductor (generalmente cobre) o conjunto de ellos generalmente recubierto de un material aislante o protector. Los cables cuyo propósito es conducir electricidad 1 se fabrican generalmente de cobre, debido a la excelente conductividad de este material, o de aluminio que aunque posee menor conductividad es más económico. CONVENIO

3 Jack Conector jack de 6,3 mm: 1: cuerpo: tierra 2: aro: canal der. estéreo, negativo en mono balanceado, potencia en fuentes que requieren potencia en mono 3: punta: canal izq. estéreo, positivo en mono balanceado, línea de señal en mono no balanceado 4. anillos aislantes El conector Jack es un conector de audio utilizado en numerosos dispositivos para la transmisión de sonido en formato analógico. Hay conectores Jack de varios diámetros: 2,5 mm; 3,5 mm y 6,35 mm . Los más usados son los de 3,5 mm, también llamados minijack; son los que se utilizan en dispositivos portátiles, como los mp3, para la salida de los auriculares. El de 2,5 mm es menos utilizado, pero se utiliza también en dispositivos pequeños. El de 6,35 mm se utiliza sobre todo en audio profesional e instrumentos musicales eléctricos.

4 De izquierda a derecha: mono de 2,5  mm; mono y estéreo de 3,5  mm; estéreo de 6,3  mm
CONVENIO

5 XLR XLR-3 Es un tipo de conector que suele conectarse en líneas balanceadas. Es el conector balanceado más utilizado para aplicaciones de audio profesional, y también es el conector estándar usado en equipos de iluminación para espectáculos y televisión. XLR son las siglas en inglés de Xternal Live Return; en español, Externo Vivo Retorno. El 3 indica que dispone de 3 pines, ya que posteriormente a su aceptación como estándar se introdujeron los conectores de 4,5,6,7 y 8 pines. CONVENIO

6 CONVENIO

7 Speakon Tipo de conector empleado para conectar amplificadores y altavoces. Cada conector Speakon está diseñado con un sistema de boqueo y admite conexiones con soldadura o mediante tornillos. Los machos siempre se encuentran en el cable, con conectores idénticos a ambos lados, y las hembras en los paneles de conexión. Las principales desventajas son su alto precio y la dependencia de un único fabricante (Neutrik). CONVENIO

8 Coaxiales CONVENIO

9 Coaxiales CONVENIO

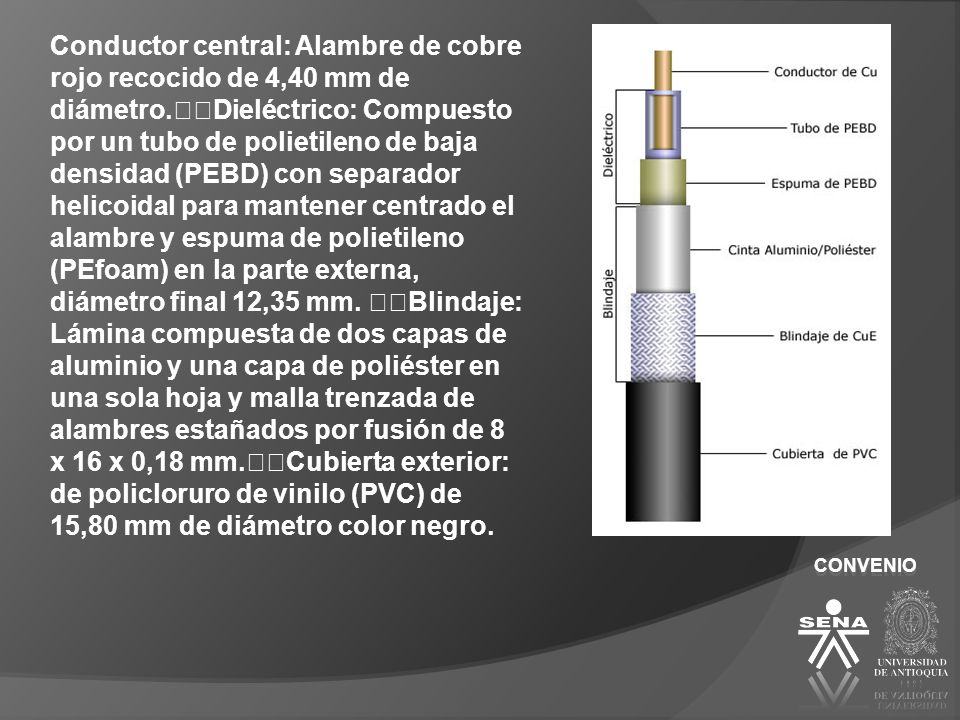

10 Conductor central: Alambre de cobre rojo recocido de 4,40 mm de diámetro.

Dieléctrico: Compuesto por un tubo de polietileno de baja densidad (PEBD) con separador helicoidal para mantener centrado el alambre y espuma de polietileno (PEfoam) en la parte externa, diámetro final 12,35 mm.

Blindaje: Lámina compuesta de dos capas de aluminio y una capa de poliéster en una sola hoja y malla trenzada de alambres estañados por fusión de 8 x 16 x 0,18 mm.

Cubierta exterior: de policloruro de vinilo (PVC) de 15,80 mm de diámetro color negro. CONVENIO

11 S-Video Separate-Video («vídeo separado»), también conocido como Y/C (o erróneamente conocido como Super-Video), es un tipo de señal analógica de vídeo. S-Video tiene más calidad que el vídeo compuesto, ya que el televisor dispone por separado de la información de brillo y la de color, mientras que en el vídeo compuesto se encuentran juntas. Esta separación hace que el cable S-Video tenga más ancho de banda para la luminancia y consiga más trabajo efectivo del decodificador de crominancia. CONVENIO

12 CONVENIO

13 RCA El conector RCA es un tipo de conector eléctrico común en el mercado audiovisual. El conector macho tiene un polo en el centro (+), rodeado de un pequeño anillo metálico (-) (a veces con ranuras), que sobresale. El conector hembra tiene como polo central un agujero cubierto por otro aro de metal, más pequeño que el del macho para que éste se sujete sin problemas. Ambos conectores (macho y hembra) tienen una parte intermedia de plástico, que hace de Aislante eléctrico. La particularidad de este cable es que cada señal necesita su propio cable. La señal de los RCA no es balanceada por lo que corresponde generalmente a -10dBV. Esto hace que no se utilicen profesionalmente. CONVENIO

14 CONVENIO

15 BNC El conector BNC (del inglés Bayonet Neill-Concelman) es un tipo de conector para uso con cable coaxial. Inicialmente diseñado como una versión en miniatura del Conector Tipo C. Básicamente, consiste en un conector tipo macho instalado en cada extremo del cable. Este conector tiene un centro circular conectado al conductor del cable central y un tubo metálico conectado en el parte exterior del cable. Un anillo que rota en la parte exterior del conector asegura el cable mediante un mecanismo de bayoneta y permite la conexión a cualquier conector BNC tipo hembra. CONVENIO

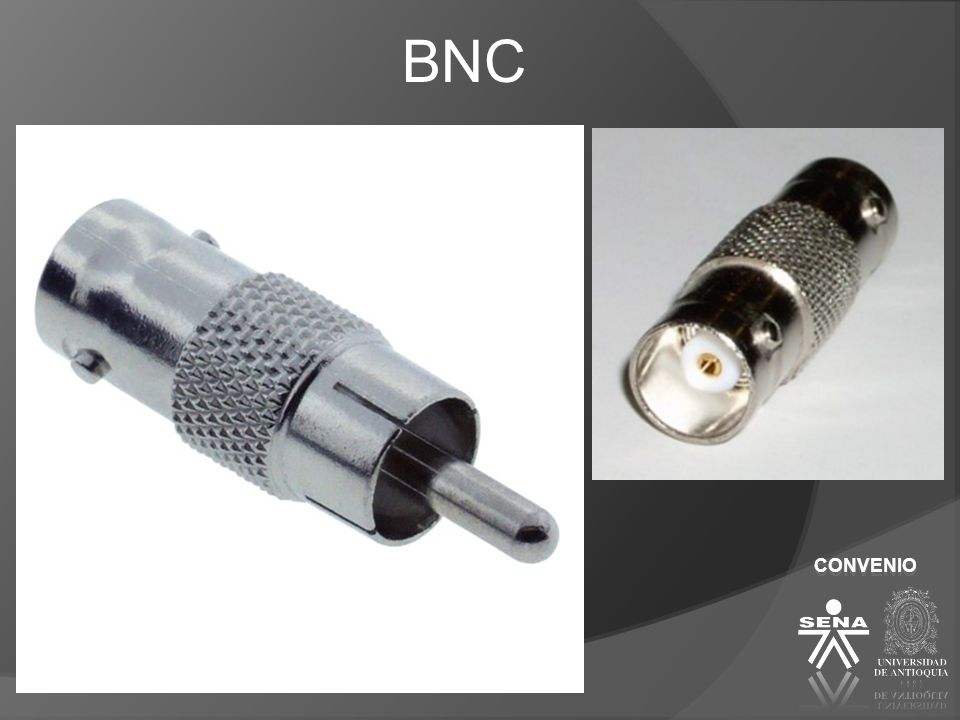

16 BNC CONVENIO

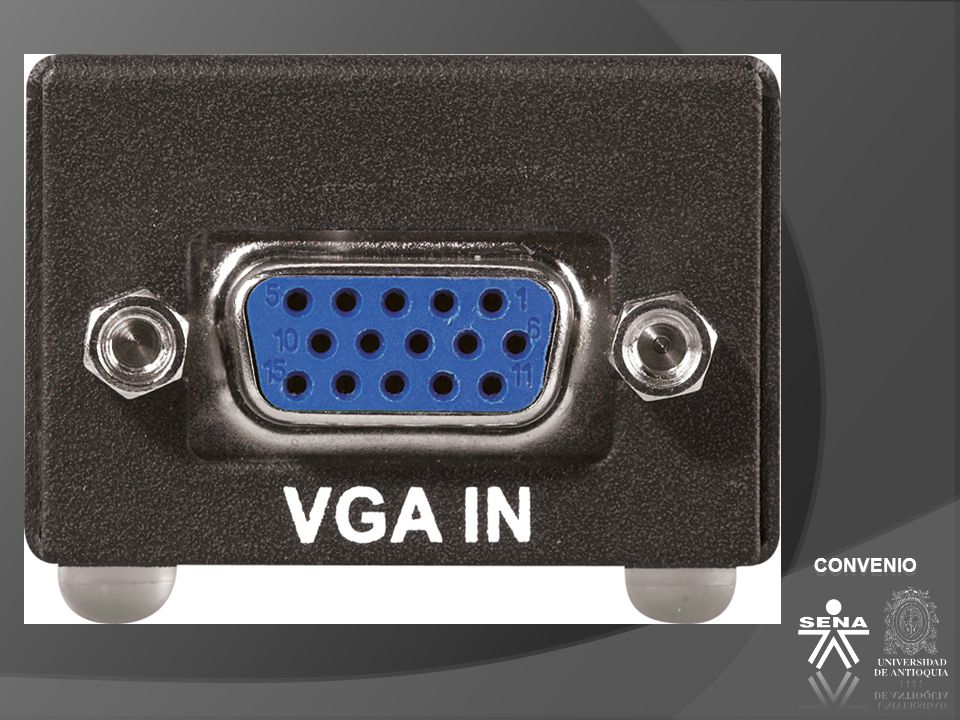

17 VGA El término Video Graphics Array (VGA) Sistema gráfico de pantallas para PC. como a la resolución 640 × 480. Si bien esta resolución ha sido reemplazada en el mercado de las computadoras, se está convirtiendo otra vez popular por los dispositivos móviles. VGA fue el último estándar de gráficos introducido por IBM al que la mayoría de los fabricantes de clones de PC se ajustaba, haciéndolo hoy el mínimo que todo el hardware gráfico soporta antes de cargar un dispositivo específico. CONVENIO

18 VGA CONVENIO

19 CONVENIO

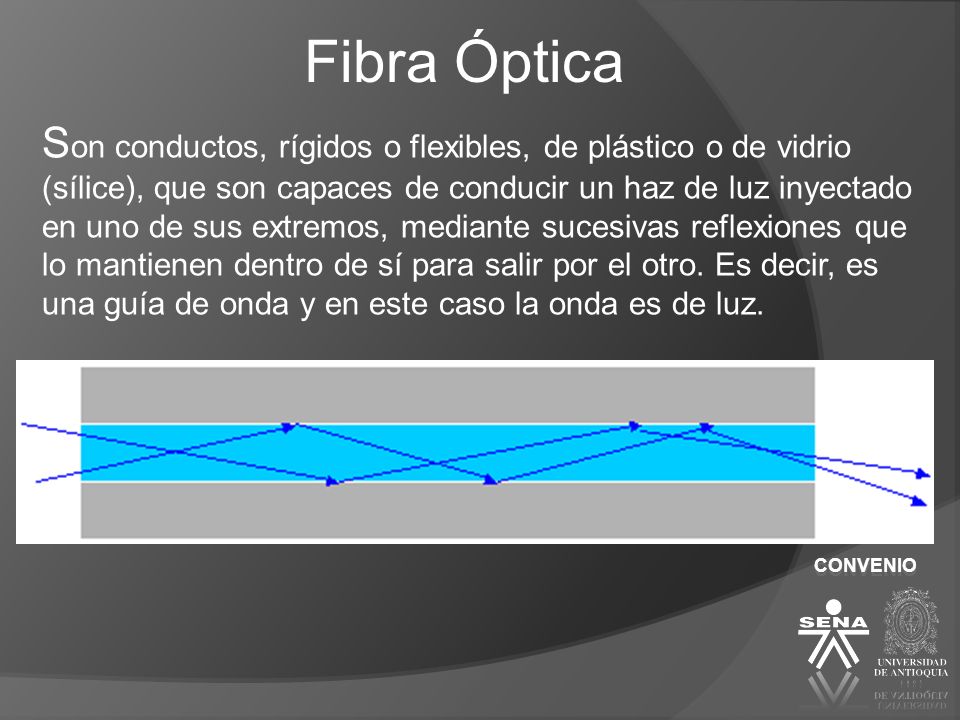

20 Fibra Óptica Son conductos, rígidos o flexibles, de plástico o de vidrio (sílice), que son capaces de conducir un haz de luz inyectado en uno de sus extremos, mediante sucesivas reflexiones que lo mantienen dentro de sí para salir por el otro. Es decir, es una guía de onda y en este caso la onda es de luz. CONVENIO

21 Fibra Óptica CONVENIO

22 CONVENIO

23 CONVENIO

24 HDMI HDMI, que significa High-Definition Multi-media Interface (Interfaz multimedia de alta definición), es una norma para transmitir audio y vídeo digital sin comprimir de un equipo a otro. con el HDMI no necesitamos dos cables para conectar dos equipos con ese tipo de conexión. Con un solo cable es suficiente para transportar vídeo en alta definición (pero también vídeo estándar) y audio digital multicanal, además de señales del control remoto (HDMI CEC). CONVENIO

25 HDMI CONVENIO

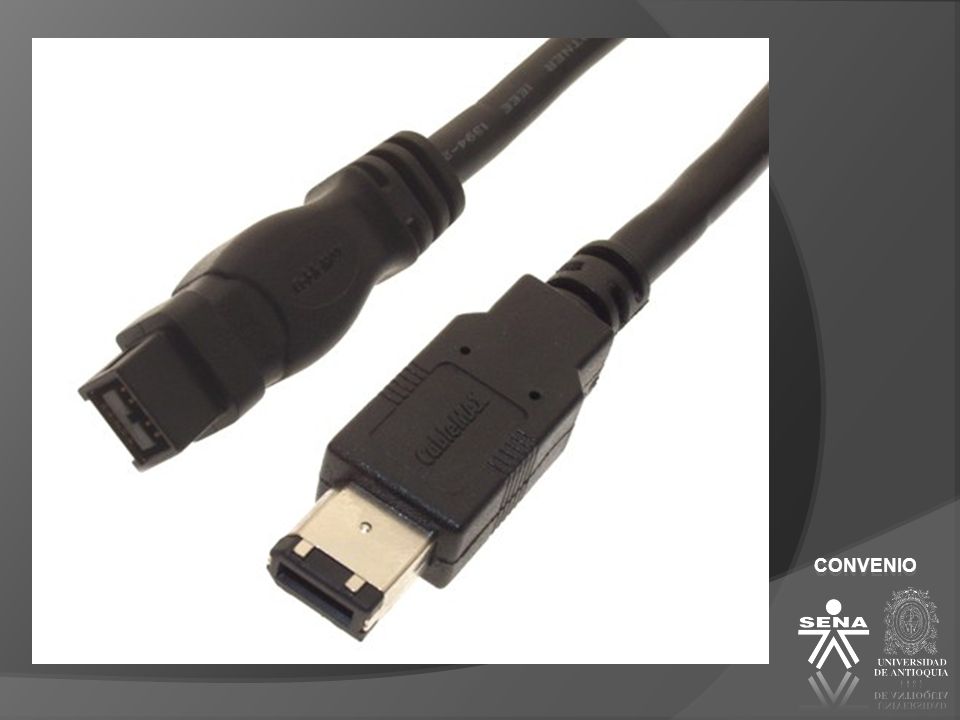

26 Firewire o IEEE 1394 Es un dispositivo de transferencia de datos digital con una velocidad de entre 100 y 400 Mbps. fue desarrollado a fines de 1995 con el objetivo de brindar un sistema de intercomunicación que permita circular datos a alta velocidad y en tiempo real. Permite transferir datos digitales sin pérdida de calidad como video o audio. CONVENIO

27 CONVENIO

28 CONVENIO

29 CONVENIO

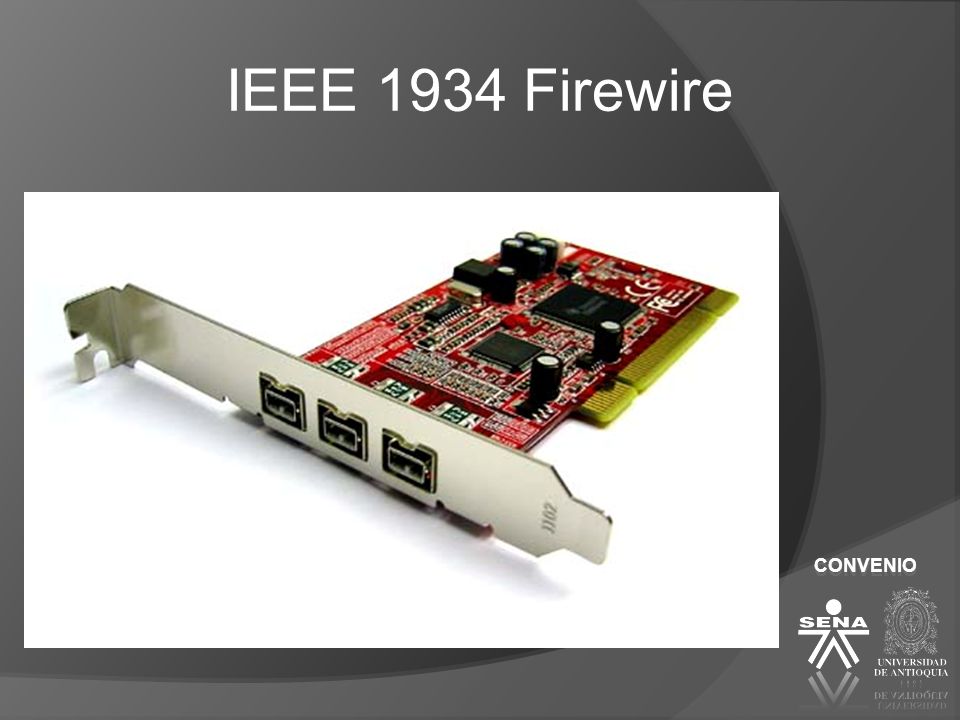

30 IEEE 1934 Firewire CONVENIO

31 CONVENIO
