1 Tecnología de Desinfección Hidroóptica (HOD) EL VALOR DEL RENDIMIENTO
Octubre de 2009

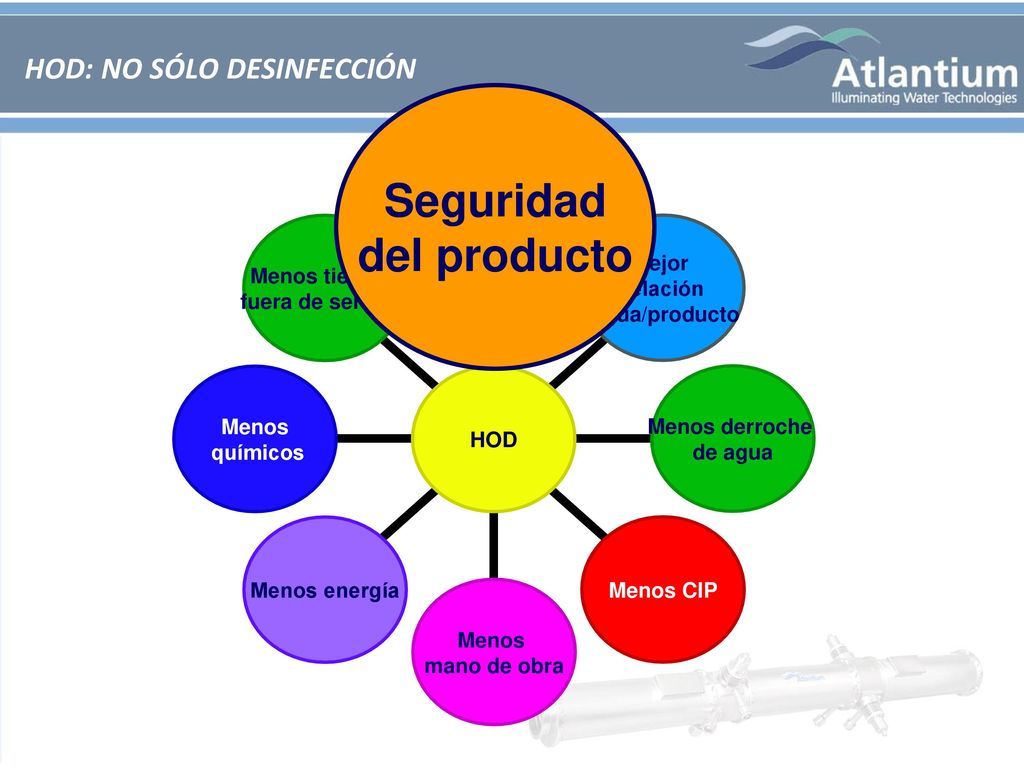

2 HOD: NO SÓLO DESINFECCIÓN
Seguridad del producto 2

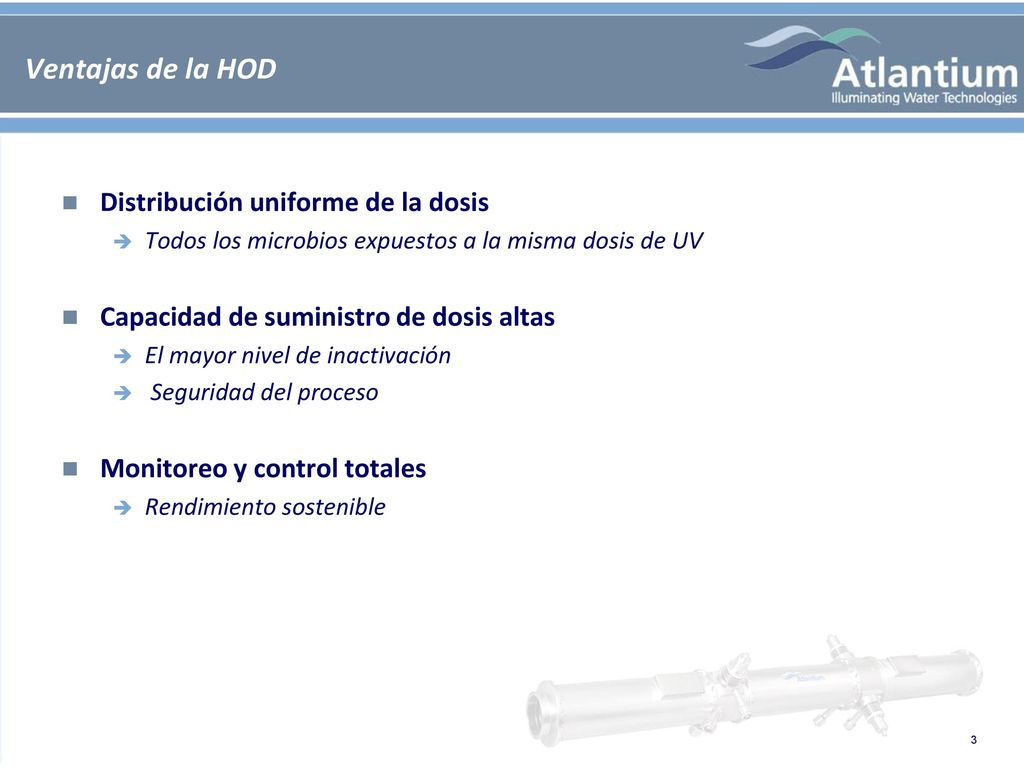

3 Ventajas de la HOD Distribución uniforme de la dosis
Todos los microbios expuestos a la misma dosis de UV Capacidad de suministro de dosis altas El mayor nivel de inactivación Seguridad del proceso Monitoreo y control totales Rendimiento sostenible

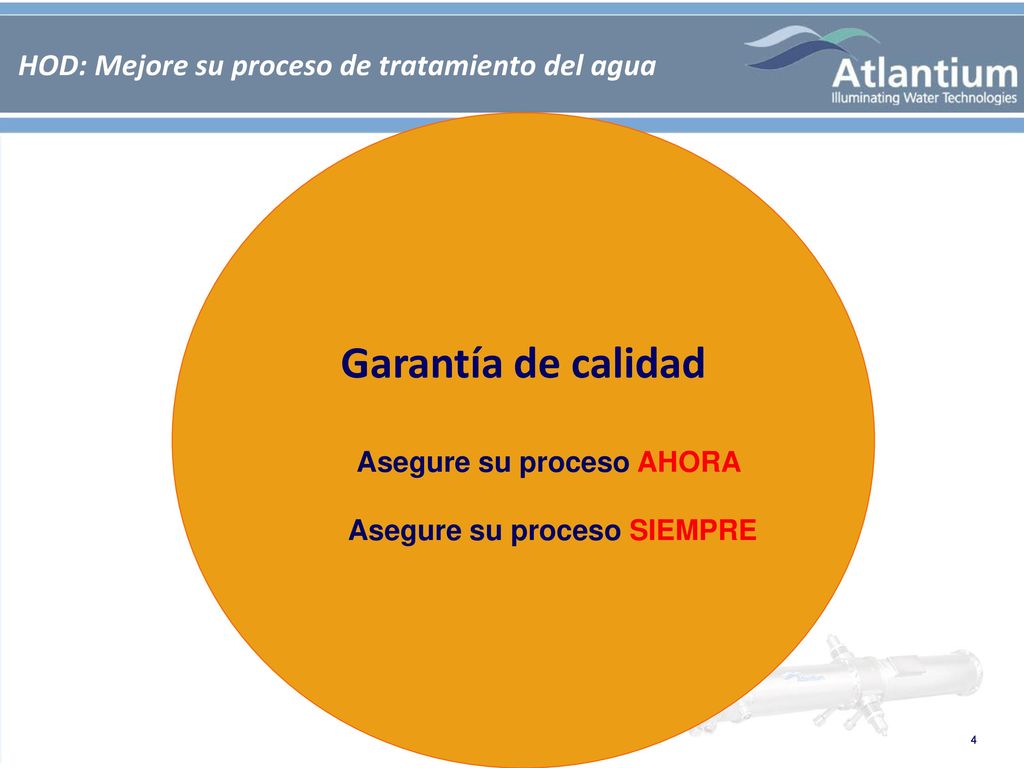

4 HOD: Mejore su proceso de tratamiento del agua
Garantía de calidad Asegure su proceso AHORA Asegure su proceso SIEMPRE 4

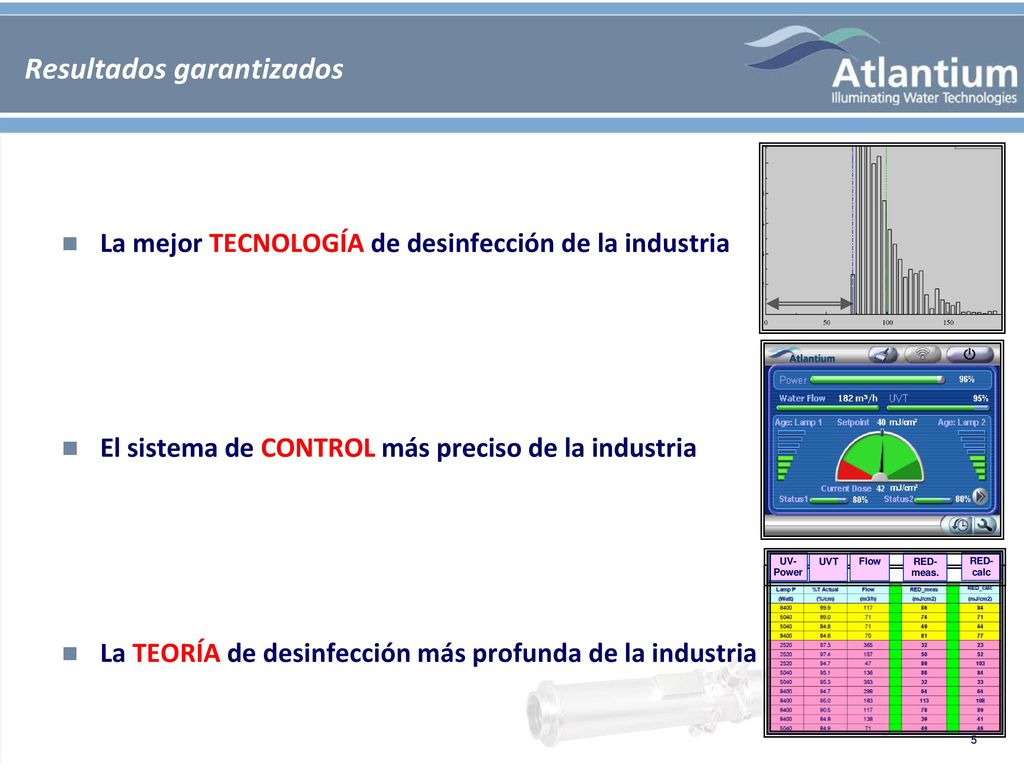

5 Resultados garantizados
La mejor TECNOLOGÍA de desinfección de la industria El sistema de CONTROL más preciso de la industria La TEORÍA de desinfección más profunda de la industria

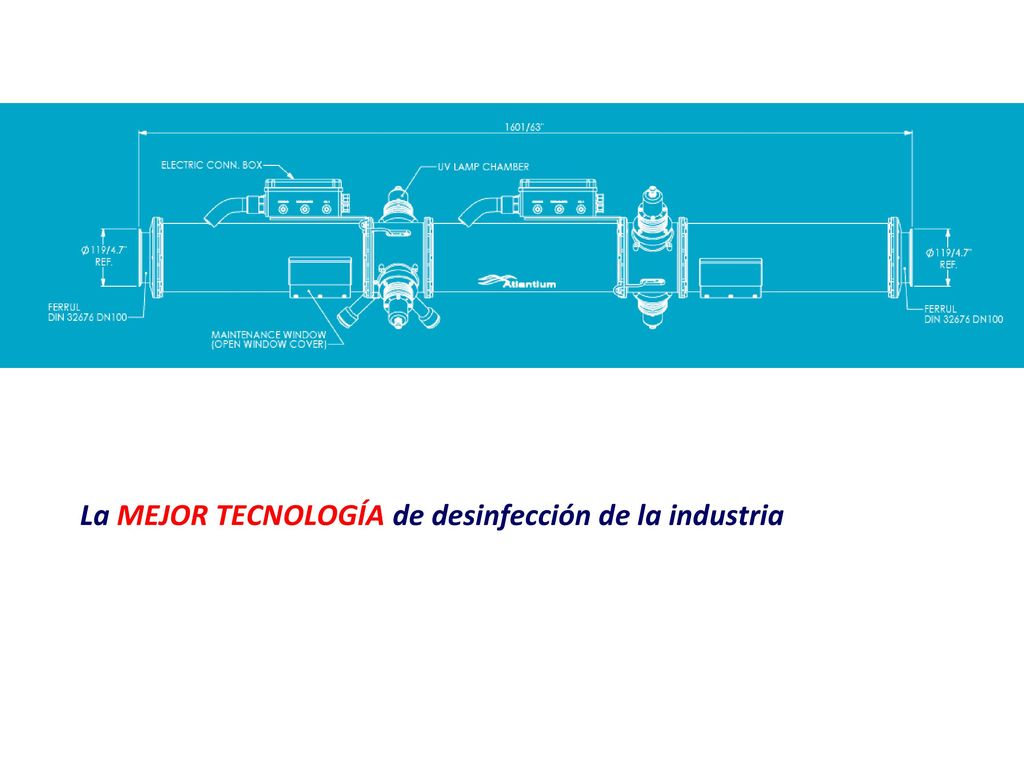

6 La MEJOR TECNOLOGÍA de desinfección de la industria

7 Serie RZ - Toda de vidrio, siempre estéril

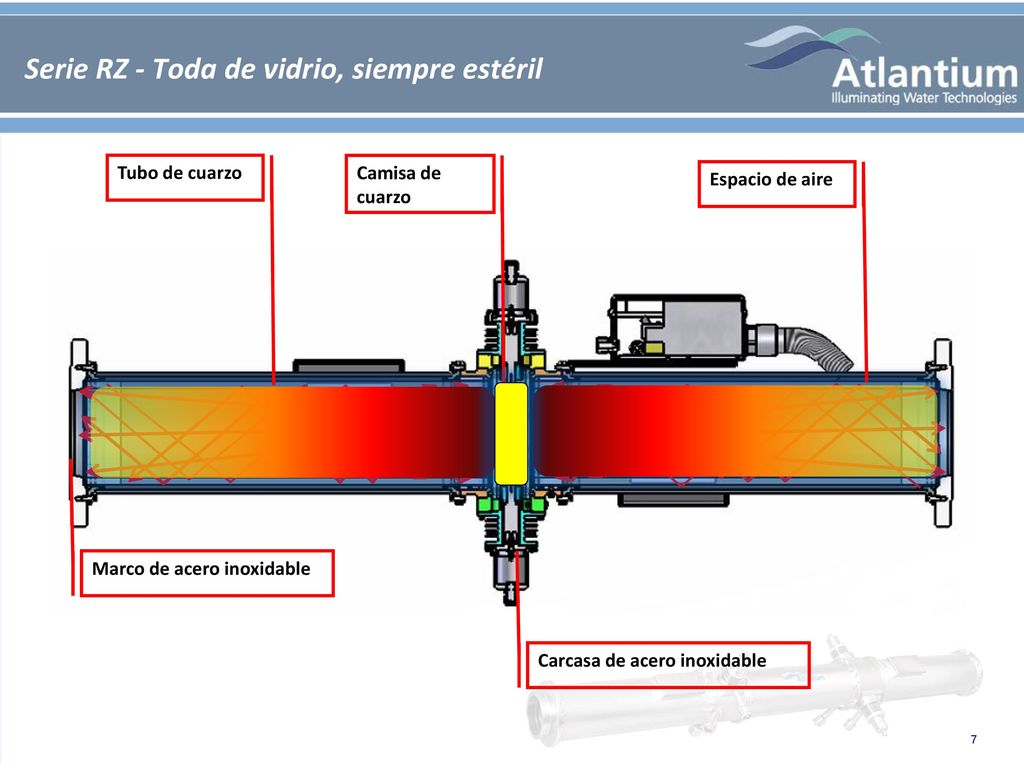

Tubo de cuarzo Camisa de cuarzo Espacio de aire Marco de acero inoxidable Carcasa de acero inoxidable

8

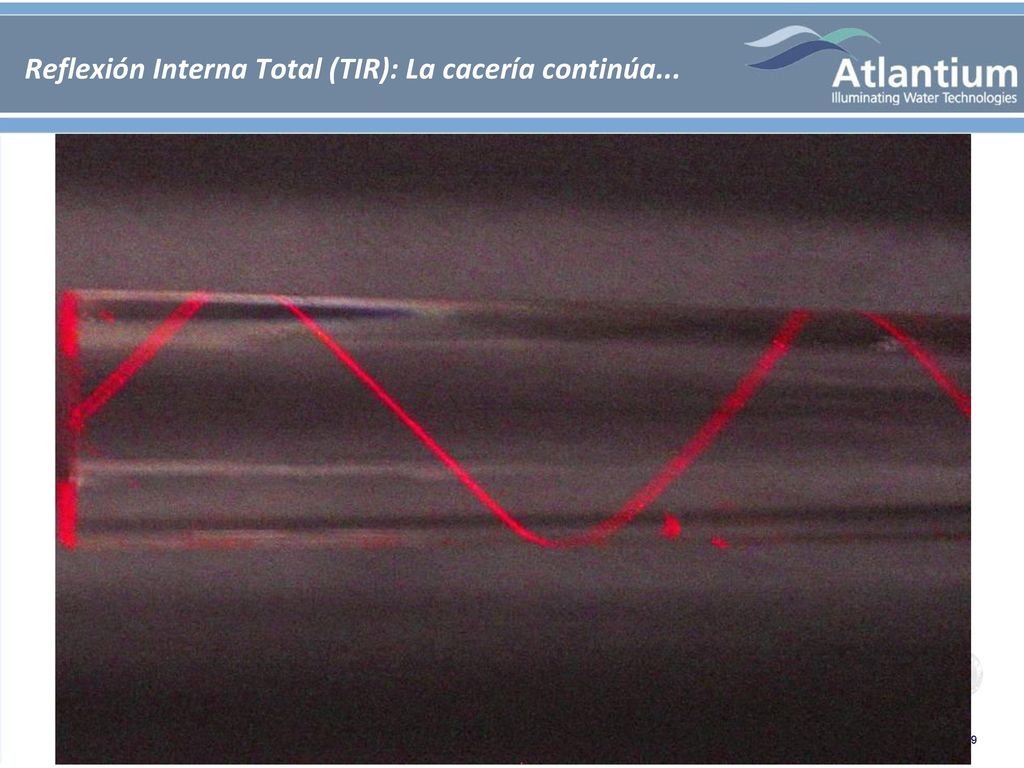

9 Reflexión Interna Total (TIR): La cacería continúa...

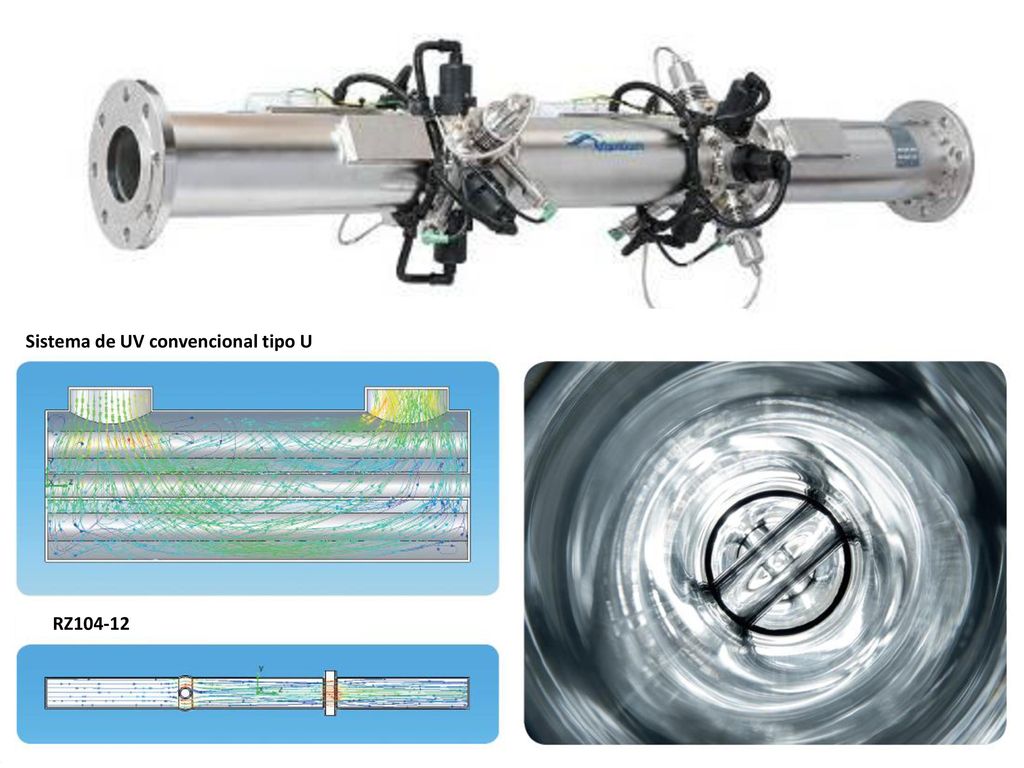

10 Sistema de UV convencional tipo U
RZ104-12

11 X

12 Serie RZ: camisas cortas y robustas

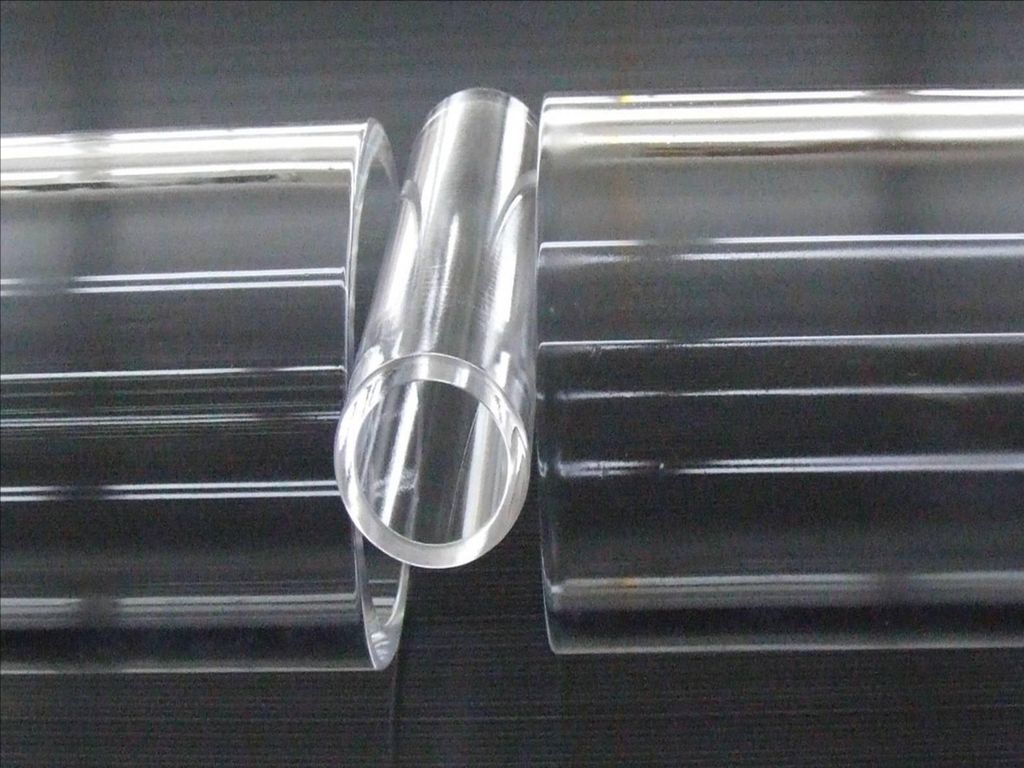

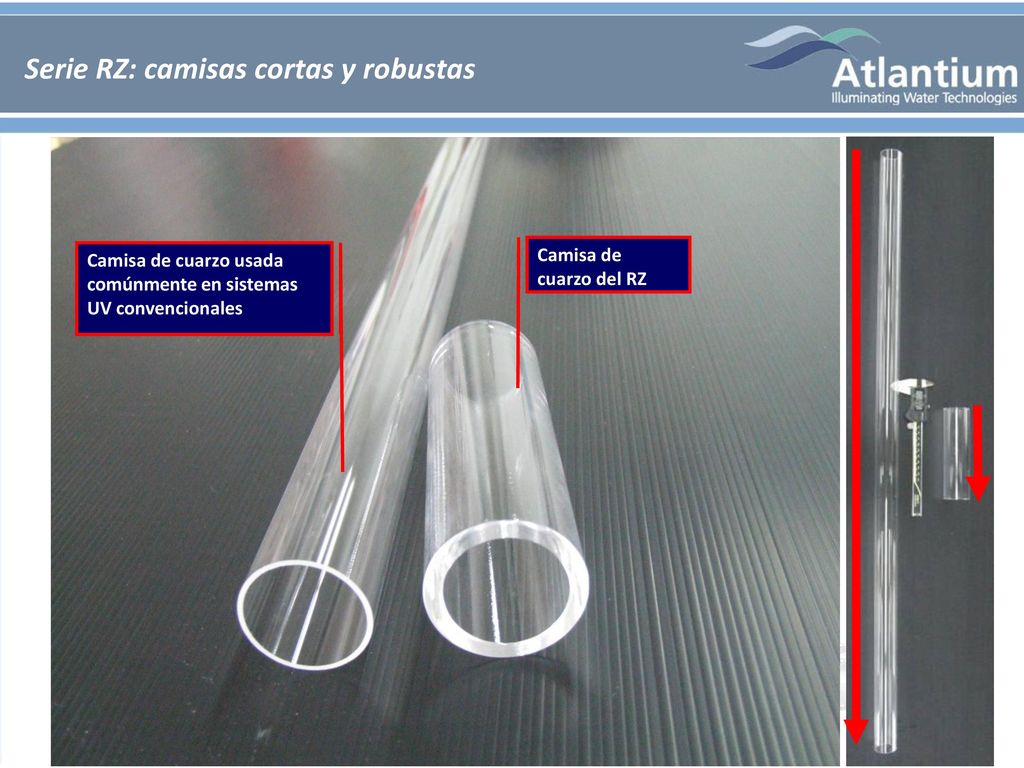

Camisa de cuarzo usada comúnmente en sistemas UV convencionales Camisa de cuarzo del RZ

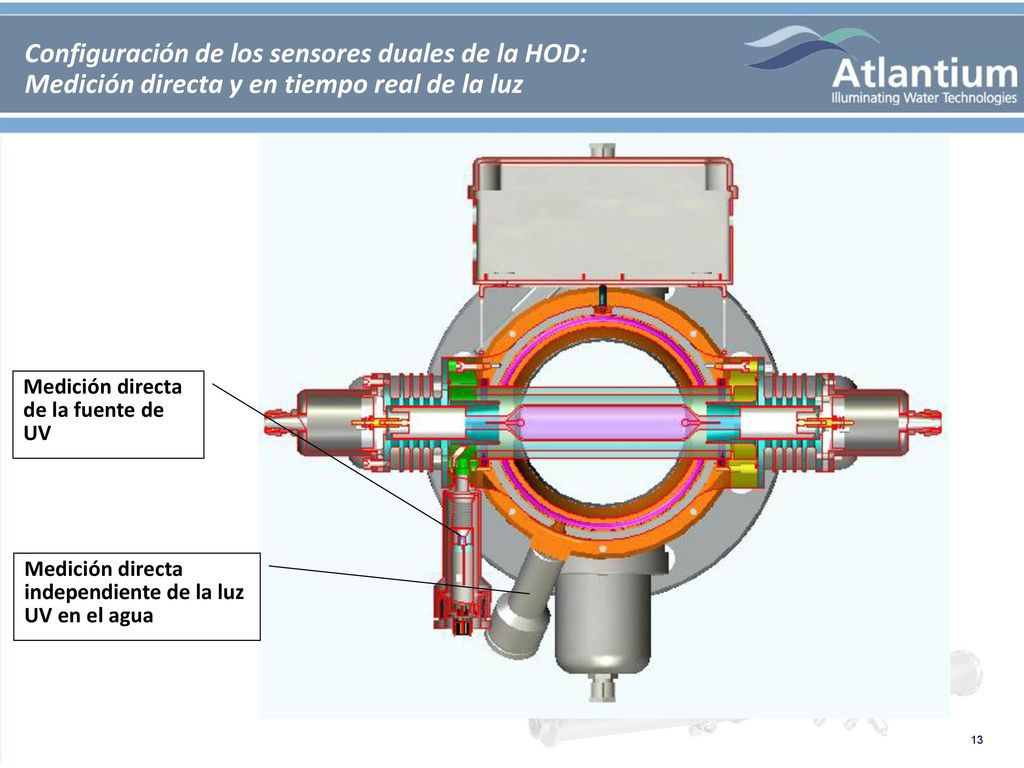

13 Configuración de los sensores duales de la HOD: Medición directa y en tiempo real de la luz
Medición directa de la fuente de UV Medición directa independiente de la luz UV en el agua

14 Pantalla táctil integrada:

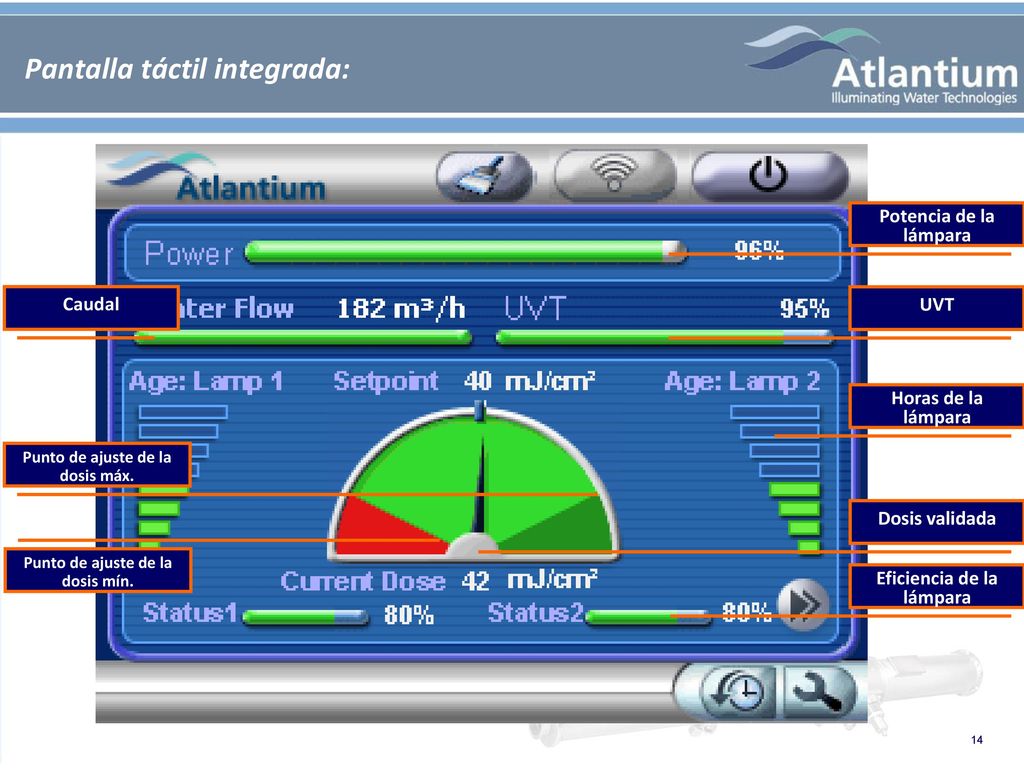

Potencia de la lámpara Caudal UVT Horas de la lámpara Punto de ajuste de la dosis máx. Dosis validada Punto de ajuste de la dosis mín. Eficiencia de la lámpara

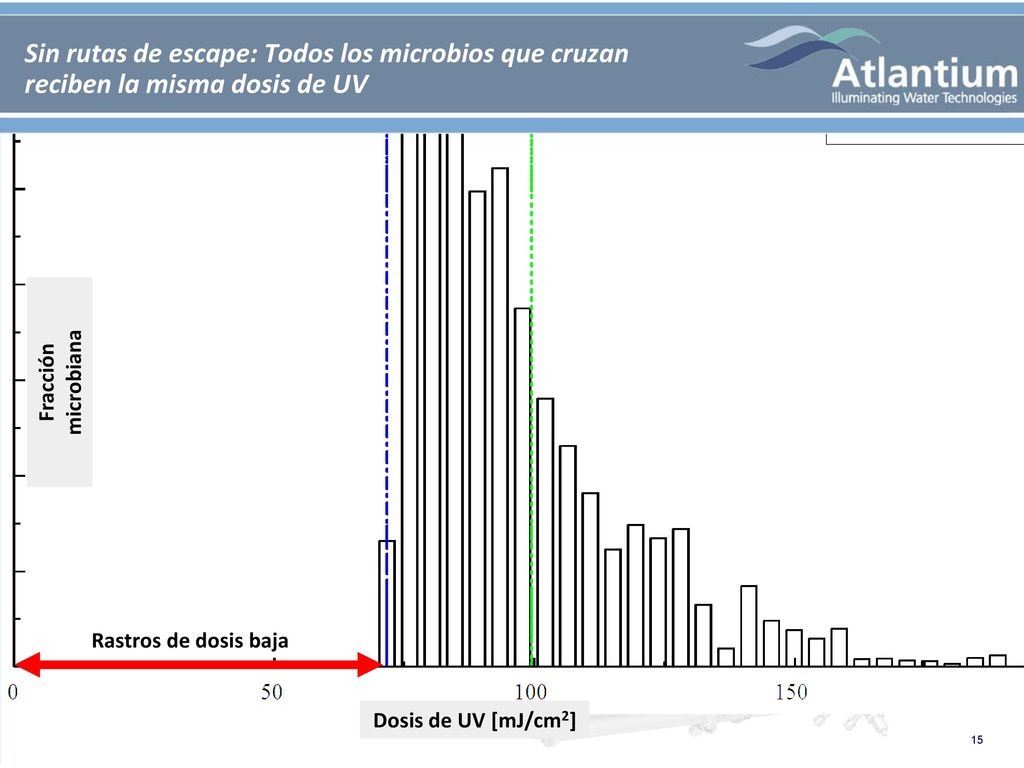

15 Sin rutas de escape: Todos los microbios que cruzan reciben la misma dosis de UV
Fracción microbiana Rastros de dosis baja Dosis de UV [mJ/cm2]

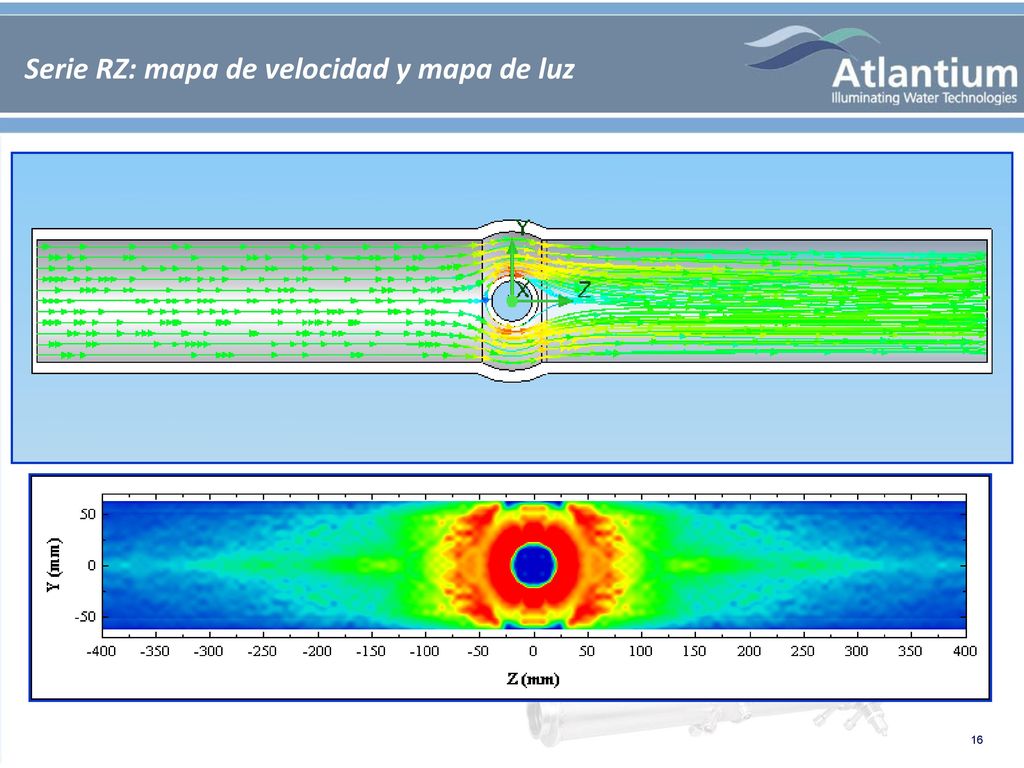

16 Serie RZ: mapa de velocidad y mapa de luz

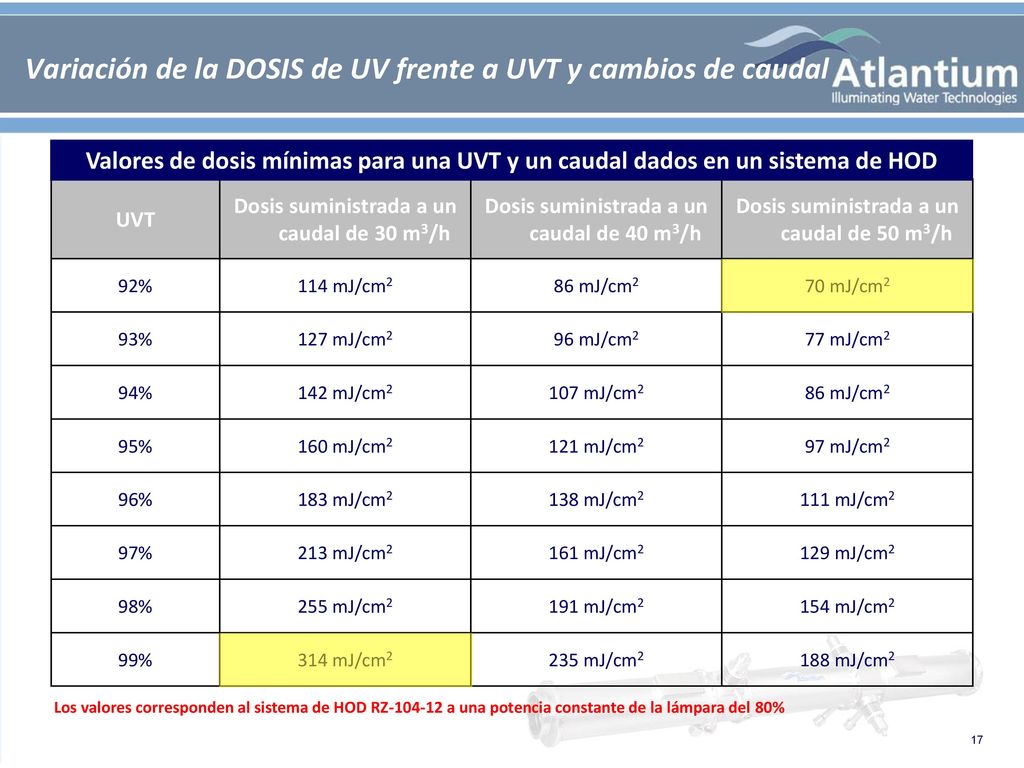

17 Variación de la DOSIS de UV frente a UVT y cambios de caudal

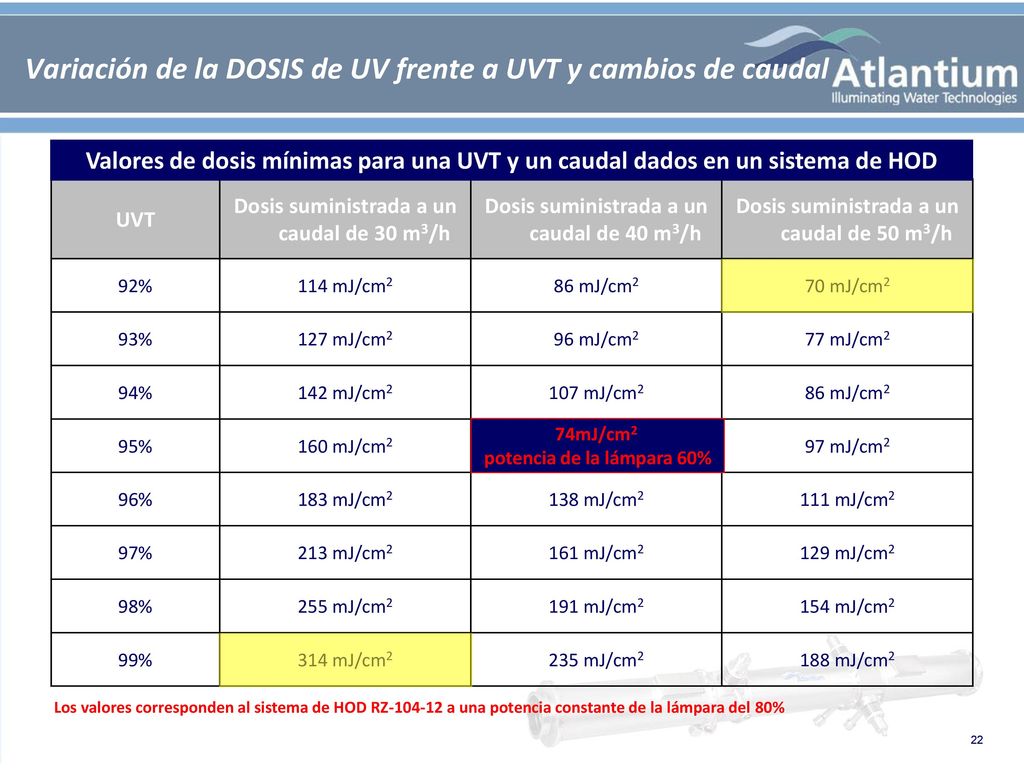

Valores de dosis mínimas para una UVT y un caudal dados en un sistema de HOD UVT Dosis suministrada a un caudal de 30 m3/h Dosis suministrada a un caudal de 40 m3/h Dosis suministrada a un caudal de 50 m3/h 92% 114 mJ/cm2 86 mJ/cm2 70 mJ/cm2 93% 127 mJ/cm2 96 mJ/cm2 77 mJ/cm2 94% 142 mJ/cm2 107 mJ/cm2 95% 160 mJ/cm2 121 mJ/cm2 97 mJ/cm2 96% 183 mJ/cm2 138 mJ/cm2 111 mJ/cm2 97% 213 mJ/cm2 161 mJ/cm2 129 mJ/cm2 98% 255 mJ/cm2 191 mJ/cm2 154 mJ/cm2 99% 314 mJ/cm2 235 mJ/cm2 188 mJ/cm2 Los valores corresponden al sistema de HOD RZ a una potencia constante de la lámpara del 80%

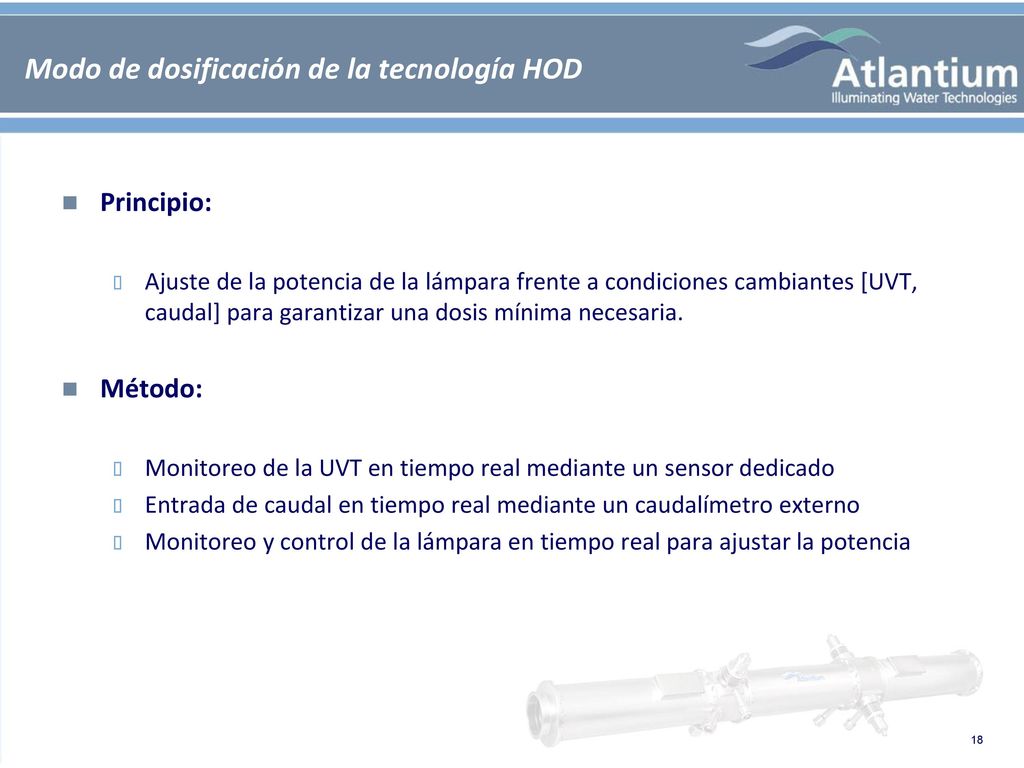

18 Modo de dosificación de la tecnología HOD
Principio: Ajuste de la potencia de la lámpara frente a condiciones cambiantes [UVT, caudal] para garantizar una dosis mínima necesaria. Método: Monitoreo de la UVT en tiempo real mediante un sensor dedicado Entrada de caudal en tiempo real mediante un caudalímetro externo Monitoreo y control de la lámpara en tiempo real para ajustar la potencia

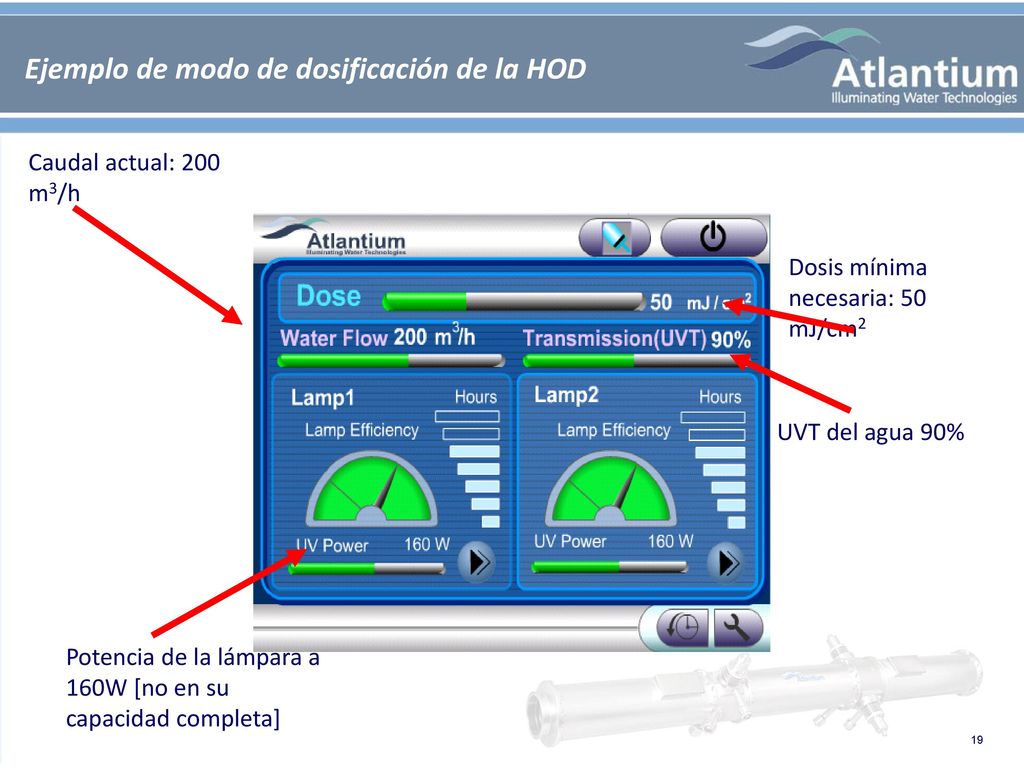

19 Ejemplo de modo de dosificación de la HOD
Caudal actual: 200 m3/h Dosis mínima necesaria: 50 mJ/cm2 UVT del agua 90% Potencia de la lámpara a 160W [no en su capacidad completa]

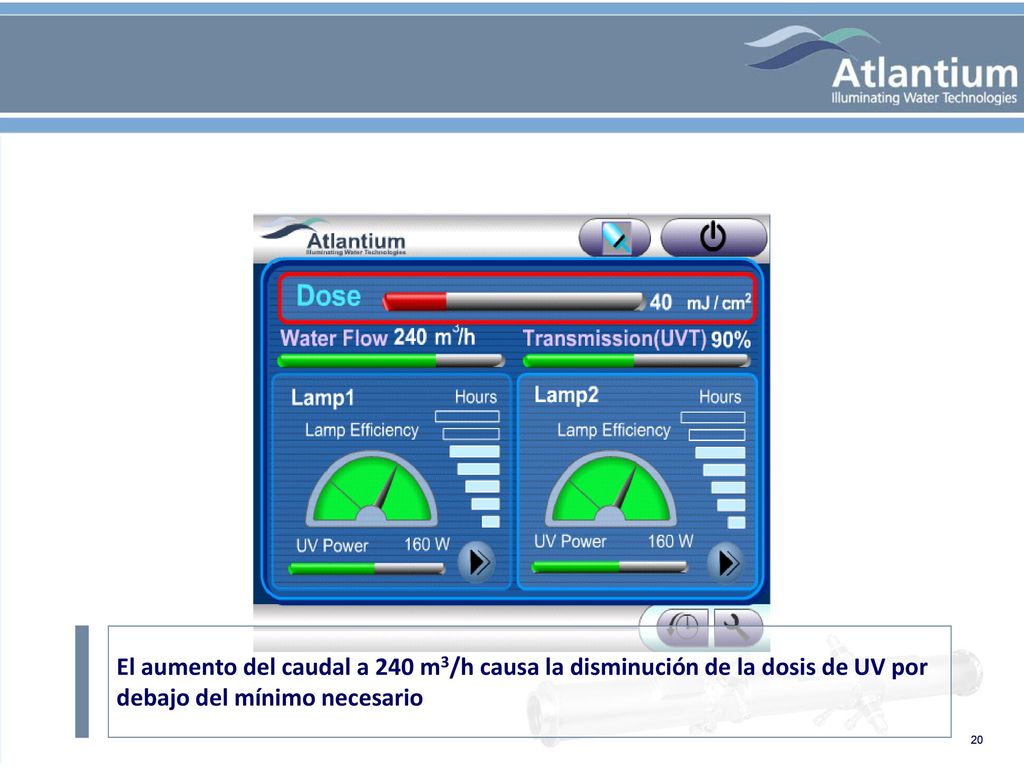

20 El aumento del caudal a 240 m3/h causa la disminución de la dosis de UV por debajo del mínimo necesario

21 El sistema de HOD detecta la disminución de la dosis y ajusta automáticamente la potencia de la lámpara para mantener la dosis de UV necesaria.

22 Variación de la DOSIS de UV frente a UVT y cambios de caudal
Valores de dosis mínimas para una UVT y un caudal dados en un sistema de HOD UVT Dosis suministrada a un caudal de 30 m3/h Dosis suministrada a un caudal de 40 m3/h Dosis suministrada a un caudal de 50 m3/h 92% 114 mJ/cm2 86 mJ/cm2 70 mJ/cm2 93% 127 mJ/cm2 96 mJ/cm2 77 mJ/cm2 94% 142 mJ/cm2 107 mJ/cm2 95% 160 mJ/cm2 121 mJ/cm2 97 mJ/cm2 96% 183 mJ/cm2 138 mJ/cm2 111 mJ/cm2 97% 213 mJ/cm2 161 mJ/cm2 129 mJ/cm2 98% 255 mJ/cm2 191 mJ/cm2 154 mJ/cm2 99% 314 mJ/cm2 235 mJ/cm2 188 mJ/cm2 74mJ/cm2 potencia de la lámpara 60% Los valores corresponden al sistema de HOD RZ a una potencia constante de la lámpara del 80%

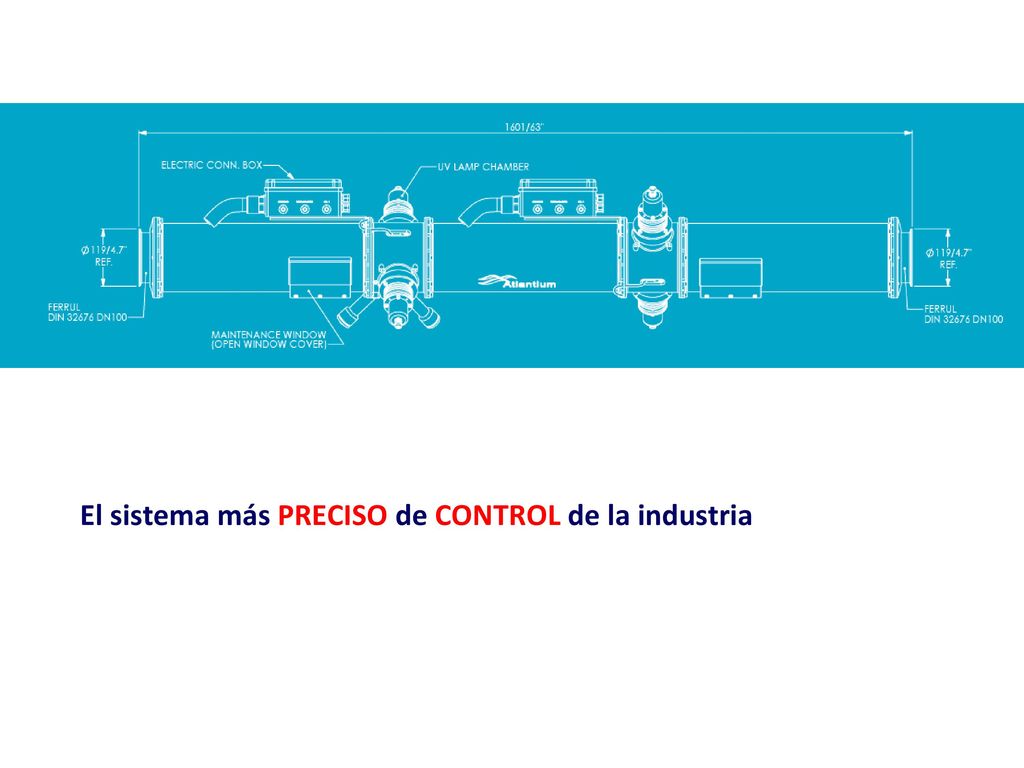

23 El sistema más PRECISO de CONTROL de la industria

24 qué ocurrió, por qué y qué hacer.
EVENTOS: qué ocurrió, por qué y qué hacer. 24 24 24

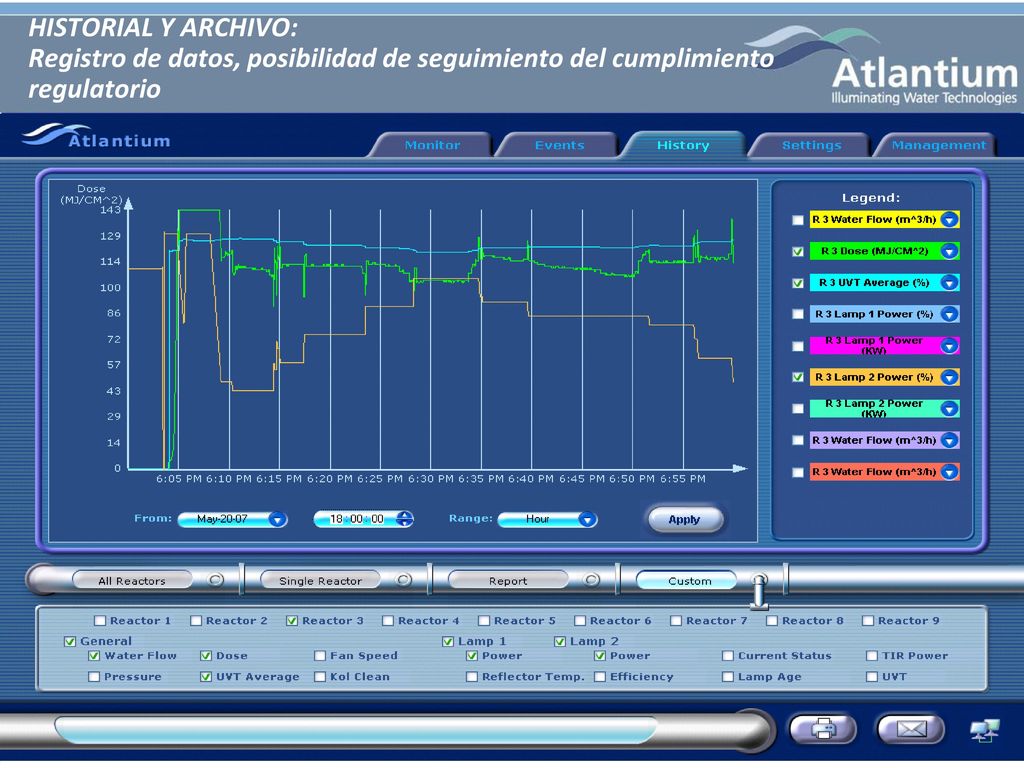

25 HISTORIAL Y ARCHIVO: Registro de datos, posibilidad de seguimiento del cumplimiento regulatorio
Contabilización y análisis de datos completos 25 25

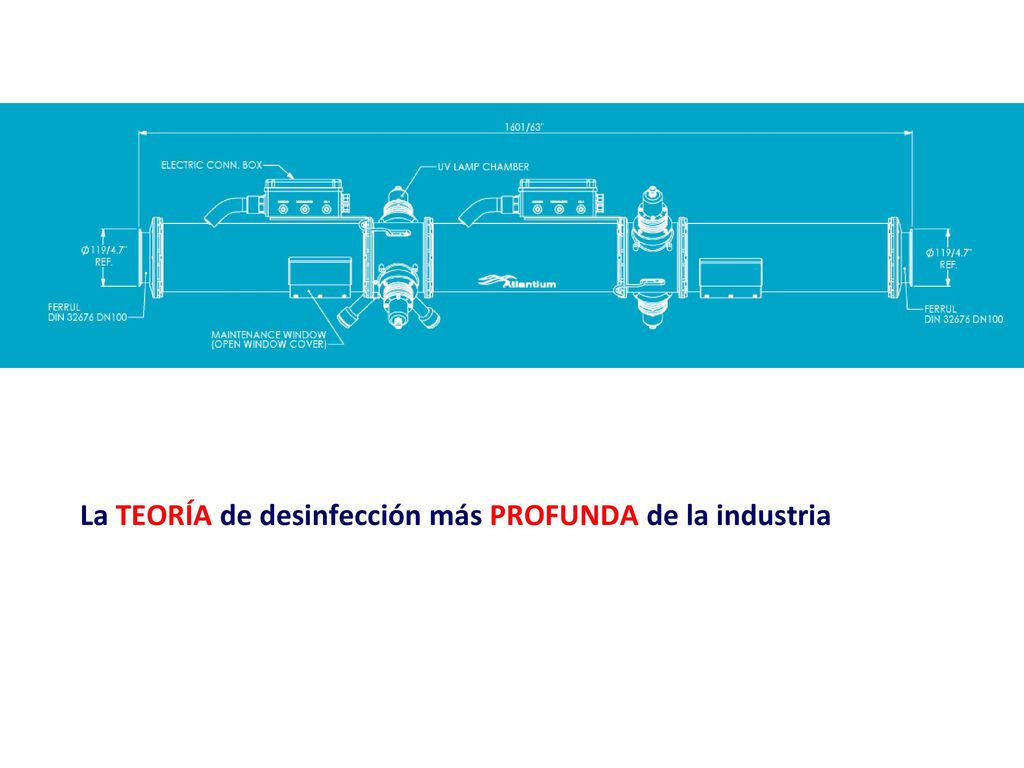

26 La TEORÍA de desinfección más PROFUNDA de la industria

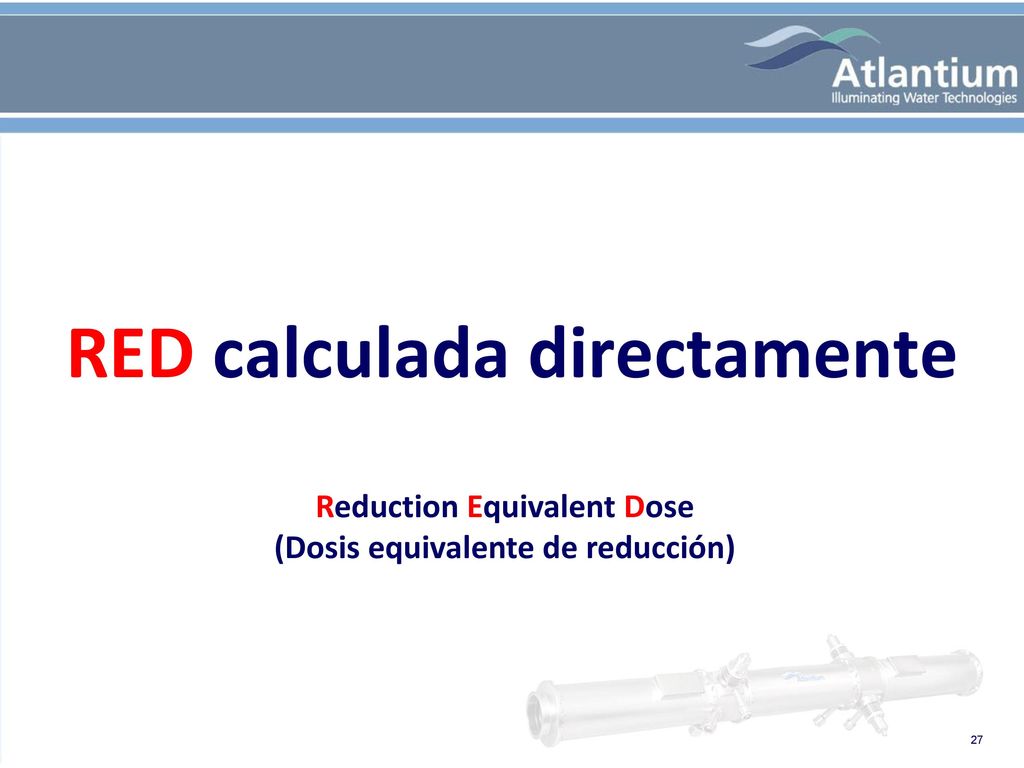

27 RED calculada directamente
Reduction Equivalent Dose (Dosis equivalente de reducción)

28 Probada con Validación de “Micro-esferas”

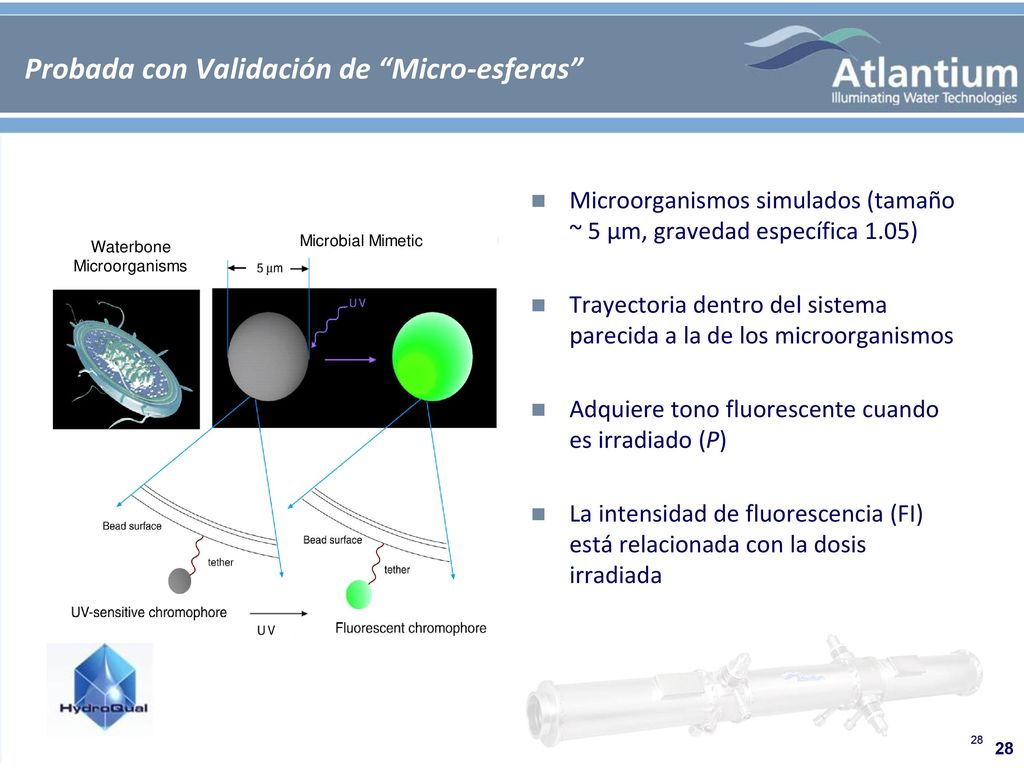

Microorganismos simulados (tamaño ~ 5 µm, gravedad específica 1.05) Trayectoria dentro del sistema parecida a la de los microorganismos Adquiere tono fluorescente cuando es irradiado (P) La intensidad de fluorescencia (FI) está relacionada con la dosis irradiada 28

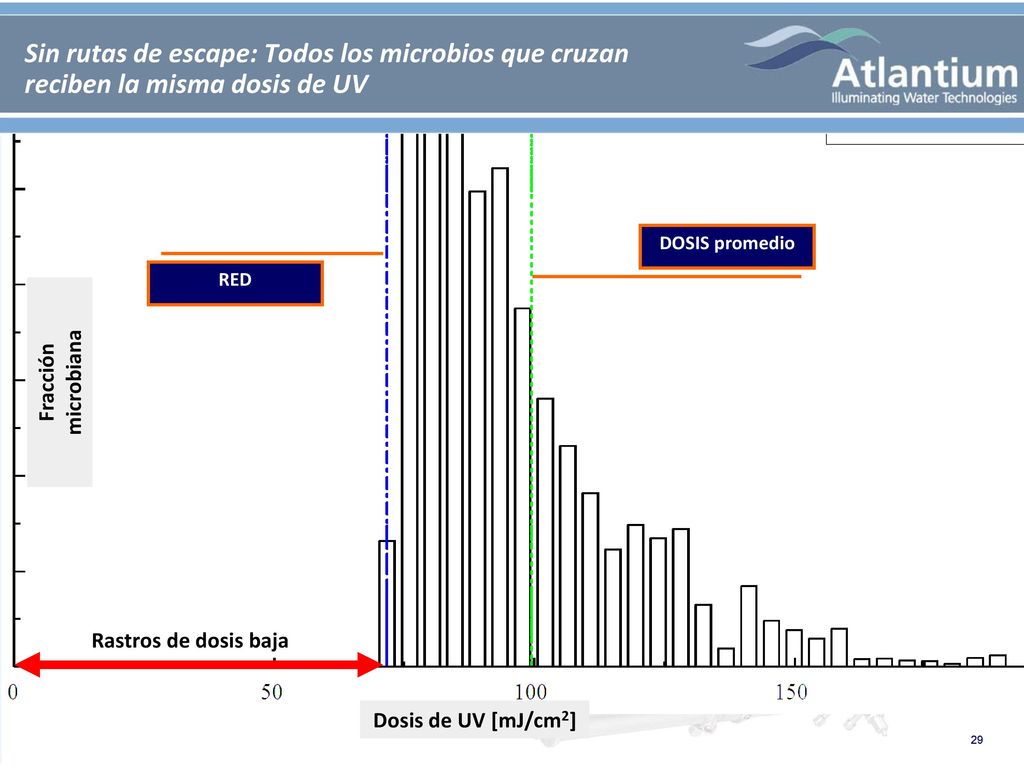

29 Sin rutas de escape: Todos los microbios que cruzan reciben la misma dosis de UV
DOSIS promedio RED Fracción microbiana Rastros de dosis baja Dosis de UV [mJ/cm2]

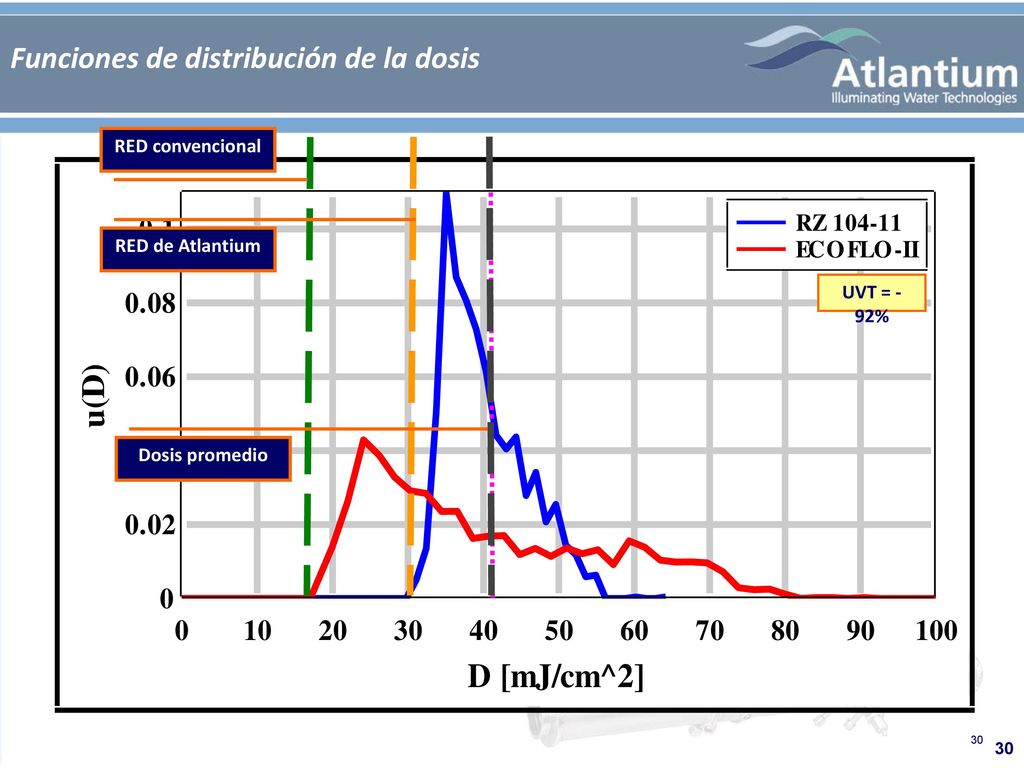

30 Funciones de distribución de la dosis
RED convencional RED de Atlantium Dosis promedio UVT = -92% 30 30

31 Tecnología validada conforme a las pautas de la EPA

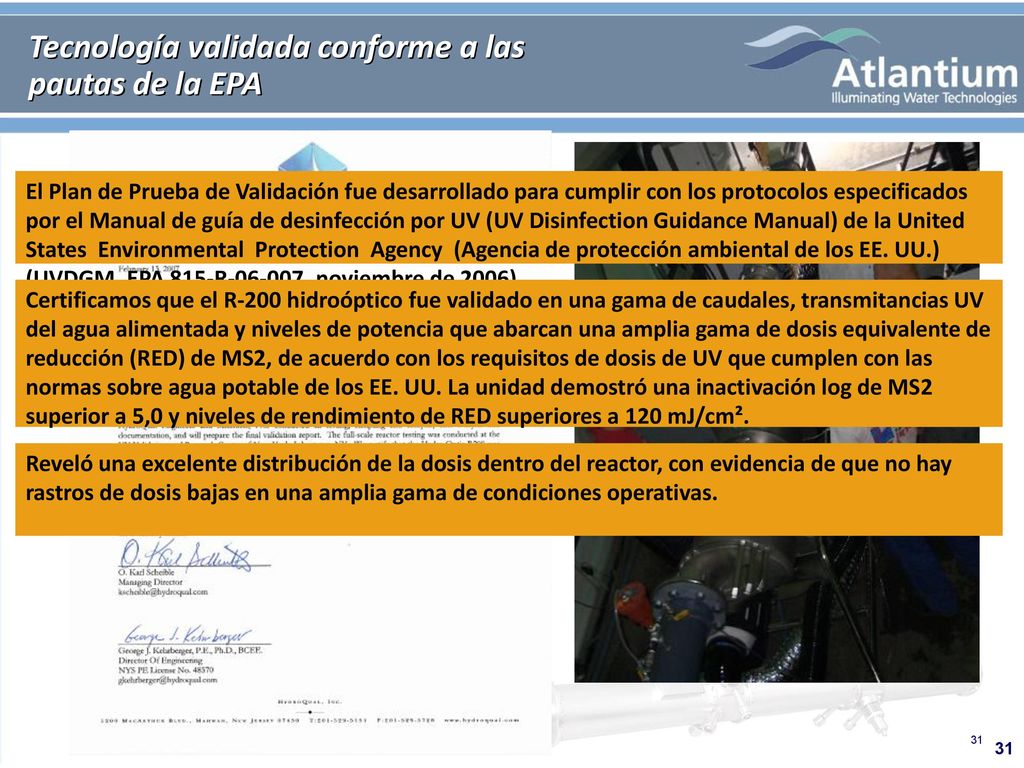

El Plan de Prueba de Validación fue desarrollado para cumplir con los protocolos especificados por el Manual de guía de desinfección por UV (UV Disinfection Guidance Manual) de la United States Environmental Protection Agency (Agencia de protección ambiental de los EE. UU.) (UVDGM, EPA 815-R , noviembre de 2006). Certificamos que el R-200 hidroóptico fue validado en una gama de caudales, transmitancias UV del agua alimentada y niveles de potencia que abarcan una amplia gama de dosis equivalente de reducción (RED) de MS2, de acuerdo con los requisitos de dosis de UV que cumplen con las normas sobre agua potable de los EE. UU. La unidad demostró una inactivación log de MS2 superior a 5,0 y niveles de rendimiento de RED superiores a 120 mJ/cm². Reveló una excelente distribución de la dosis dentro del reactor, con evidencia de que no hay rastros de dosis bajas en una amplia gama de condiciones operativas. 31 31
