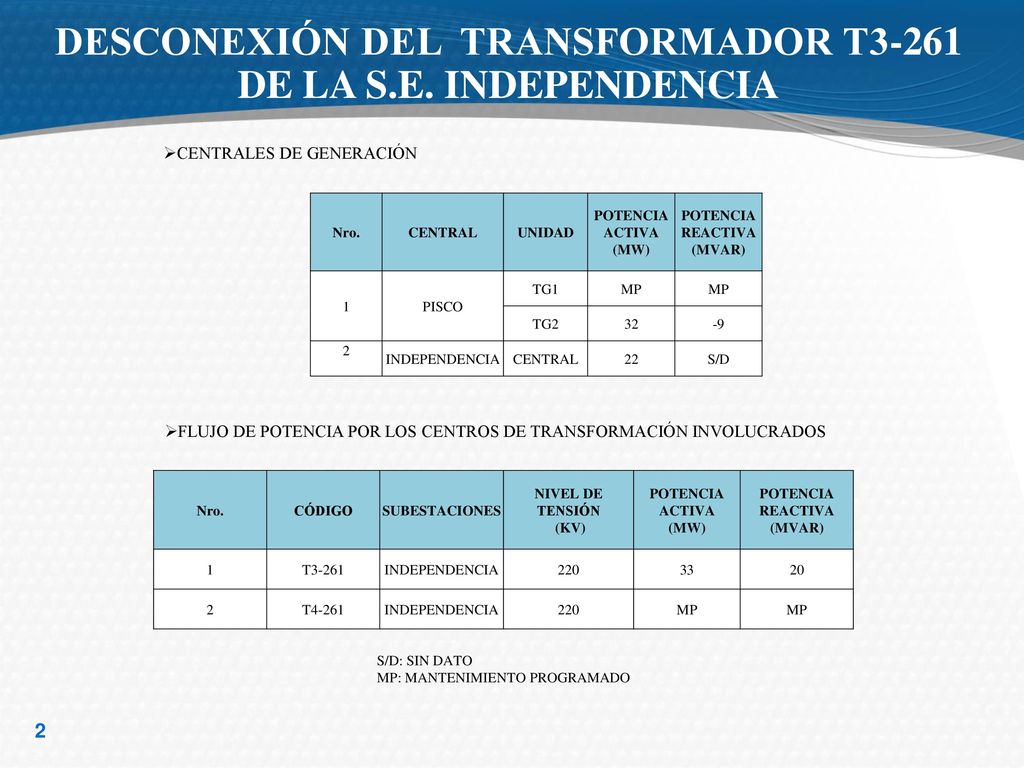

2 DESCONEXIÓN DEL TRANSFORMADOR T3-261 DE LA S.E. INDEPENDENCIA
CENTRALES DE GENERACIÓN Nro. CENTRAL UNIDAD POTENCIA ACTIVA (MW) POTENCIA REACTIVA (MVAR) 1 PISCO TG1 MP TG2 32 -9 2 INDEPENDENCIA 22 S/D FLUJO DE POTENCIA POR LOS CENTROS DE TRANSFORMACIÓN INVOLUCRADOS Nro. CÓDIGO SUBESTACIONES NIVEL DE TENSIÓN (KV) POTENCIA ACTIVA (MW) POTENCIA REACTIVA (MVAR) 1 T3-261 INDEPENDENCIA 220 33 20 2 T4-261 MP S/D: SIN DATO MP: MANTENIMIENTO PROGRAMADO

3 FLUJO DE POTENCIA A LAS 10:28 H
SEIN 220 kV CC-EGA SOLICITA PARAR LA TG2 PISCO POR MC 33 MW 20 MVAR T4-261 50 MVA T3-261 50 MVA CT PISCO 35 MW L-6603 L-6604 L-6605 L-6606 L-6607 CT INDEPENDENCIA

4 FLUJO DE POTENCIA A LAS 10:36 H
SEIN 220 kV SE PRODUJO EL ARRANQUE DEL RELÉ DE SOBRECORRIENTE DEL T3-261 182 AMP T4-261 50 MVA T3-261 50 MVA CT PISCO TG2 F/S L-6603 L-6604 L-6605 L-6606 L-6607 CT INDEPENDENCIA

5 FLUJO DE POTENCIA POST FALLA
SEIN 220 kV DESCONECTÓ EL T3-261 POR ACTUACIÓN DE SU PROTECCIÓN DE SOBRE CORRIENTE T4-261 50 MVA T3-261 50 MVA CT PISCO TG2 F/S L-6603 L-6604 L-6605 L-6606 L-6607 CT INDEPENDENCIA DESCONECTÓ LA CT INDEPENDENCIA POR PROTECCIÓN DE MINIMA FRECUENCIA

6 CONCLUSIONES LA DESCONEXIÓN DEL AUTO TRANSFORMADOR T3-261 POR ACTUACIÓN DE SU PROTECCIÓN DE SOBRECORRIENTE FUE CORRECTA Y ACTUÓ DE ACUERDO A SUS AJUSTES ESTABLECIDOS. EL RECHAZO DE CARGA COORDINADO POR EL COES LAS 10:36 H NO EVITÓ EL COLAPSO DE LA S.E. INDEPENDENCIA.

7 RECOMENDACIONES CUANDO UNA EMPRESA SOLICITA UN MANTENIMIENTO CORRECTIVO, EL COORDINADOR DEBE DE EVALUAR EL IMPACTO DE LA DESCONEXIÓN DEL EQUIPO SOBRE EL SEIN E INFORMAR A LA EMPRESA PROPIETARIA, PUDIENDOSE PRESENTAR LOS SIGUIENTES CASOS: SI ES UN MANTENIMIENTO CORRECTIVO QUE PUEDE SER PROGRAMADO PARA OTRA FECHA, DIFERIRLO Y PROGRAMARLO EN EL PDO. SI ES UN MANTENIMIENTO CORRECTIVO DE EMERGENCIA, COMUNICAR INMEDIATAMENTE AL COORDINADOR QUIEN DEBE DE EVALUAR LAS IMPLICANCIAS SOBRE EL SEIN Y SUGERIR A LA EMPRESA PROPIETARIA LA MEJOR HORA PARA REALIZAR EL MANTENIMIENTO. SI NO ES POSIBLE DIFERIRLO, TOMAR LAS ACCIONES NECESARIAS INMEDIATAS (CONECTAR UNIDADES DE GENERACIÓN, UTILIZAR LOS EQUIPOS DE COMPENSACIÓN REACTIVA, REALIZAR RECHAZOS MANUALES DE CARGA, ETC) PARA MANTENER LA TENSIÓN Y FRECUENCIA EN EL SEIN DENTRO DE LOS VALORES ESTABLECIDOS EN LA NTOTR PARA EL ESTADO NORMAL. LUEGO QUE EL EQUIPO HAYA SIDO DESCONECTADO, VERIFICAR QUE LAS DISPOSICIONES OPERATIVAS DADAS ESTEN CONFORMES A LOS PROCEDIMIENTOS TÉCNICOS Y NORMAS VIGENTES (EN CASO DE HABER REALIZADO RECHAZOS MANUALES DE CARGA VERIFICAR QUE SEA DE ACUERDO A LO ESTABLECIDO EN EL PRN 16 DEL COES). NO OLVIDAR QUE EN EL CASO DE TRANSFORMADORES, SE DEBE DE EVITAR SOBRECARGARLOS DEBIDO A QUE LOS TRANSFORMADORES DE LAS EMPRESAS TRANSMISORAS NORMALMENTE TIENEN AJUSTADOS RELÉS DE SOBRECORRIENTE CON UNA CORRIENTE DE ARRANQUE DEL 20 % COMO MÍNIMO. ES IMPORTANTE QUE LOS OPERADORES CONOZCAN LAS PRINCIPALES PROTECCIONES DE LOS EQUIPOS DEL SEIN Y SUS AJUSTES TÍPICOS CON EL FIN DE TENER ELEMENTOS PARA TOMAR DECISIONES.
