REDES INDUSTRIALES DE COMUNICACIÓN

Presentación del tema: "REDES INDUSTRIALES DE COMUNICACIÓN"— Transcripción de la presentación:

1 REDES INDUSTRIALES DE COMUNICACIÓN
Prof. Eloy Edmundo Rodríguez Vázquez

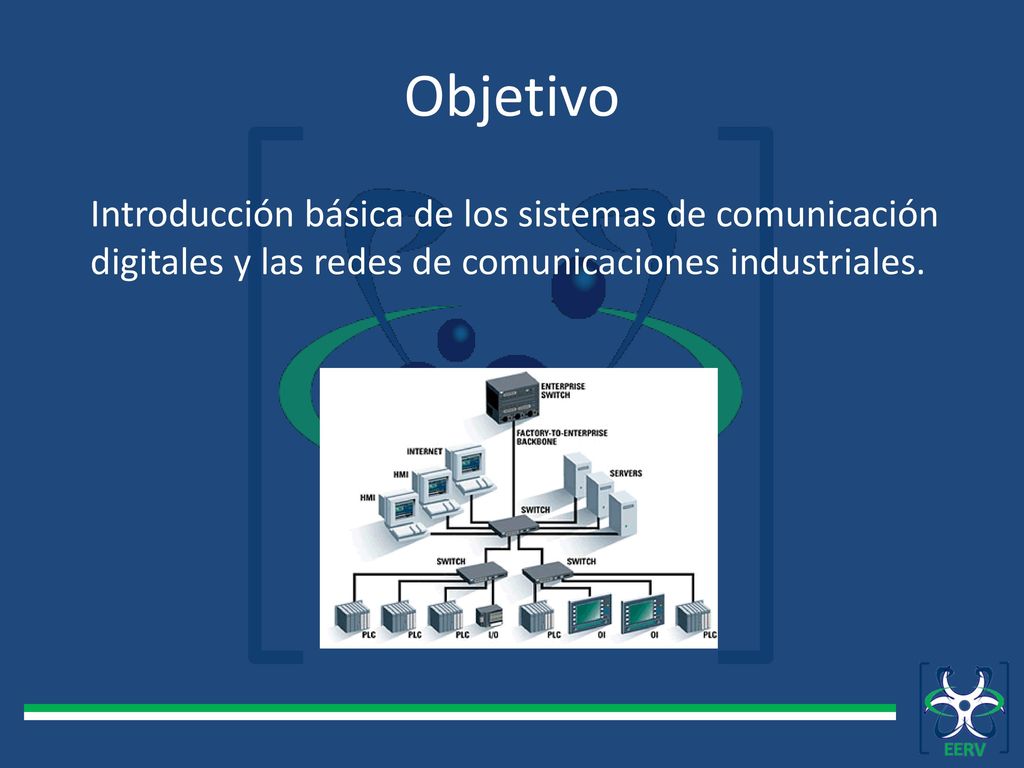

2 Objetivo Introducción básica de los sistemas de comunicación digitales y las redes de comunicaciones industriales.

3 Programa U1 Redes de comunicación y normas de sistemas
U2 La Interfaz Eléctrica U3 Transmisión de Datos U4 Redes de Área Local U5 El Protocolo TCP/IP U6 Introducción a las Redes Industriales. U7 Modbus U8 Profibus

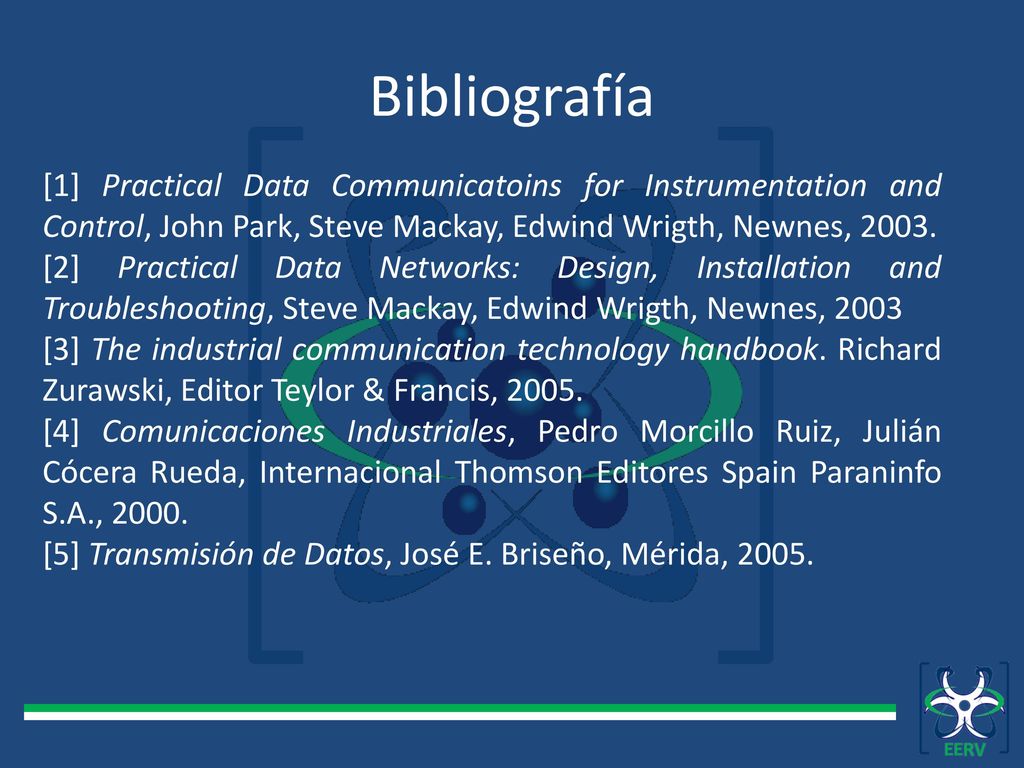

4 Bibliografía [1] Practical Data Communicatoins for Instrumentation and Control, John Park, Steve Mackay, Edwind Wrigth, Newnes, 2003. [2] Practical Data Networks: Design, Installation and Troubleshooting, Steve Mackay, Edwind Wrigth, Newnes, 2003 [3] The industrial communication technology handbook. Richard Zurawski, Editor Teylor & Francis, 2005. [4] Comunicaciones Industriales, Pedro Morcillo Ruiz, Julián Cócera Rueda, Internacional Thomson Editores Spain Paraninfo S.A., 2000. [5] Transmisión de Datos, José E. Briseño, Mérida, 2005.

5 Evaluación 2 Exposiciones 2x20% -> 40% 1 Practica 1x20% -> 20%
2 Exámenes 2x20% -> 40%

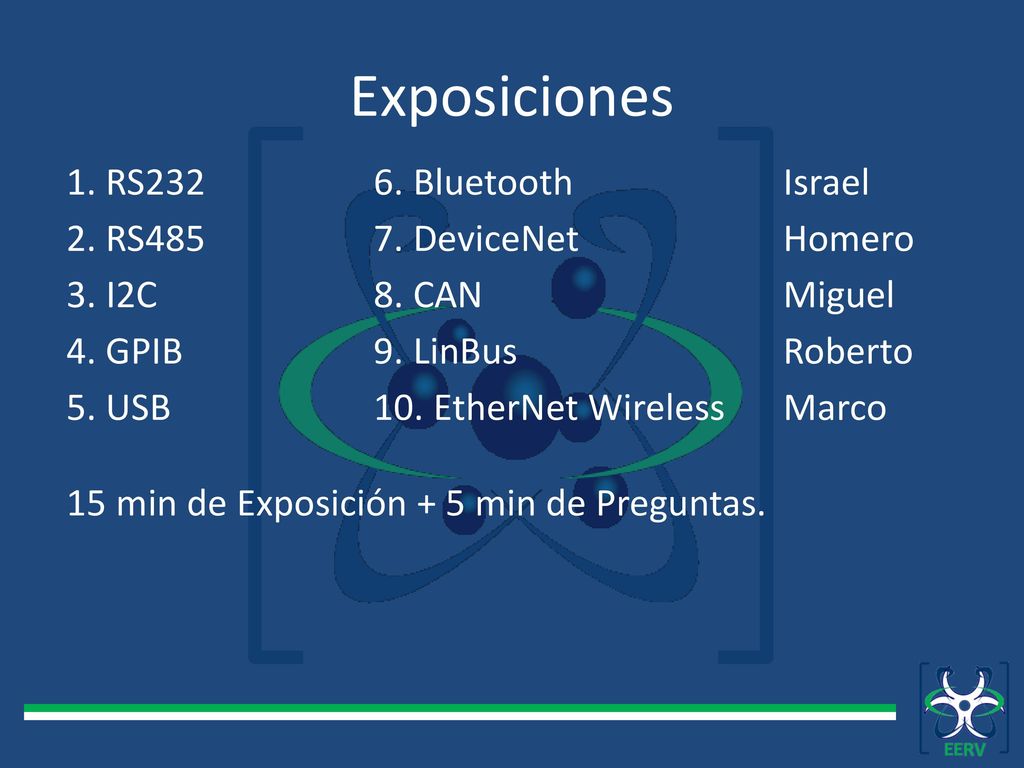

6 Exposiciones 1. RS232 6. Bluetooth Israel 2. RS485 7. DeviceNet Homero
3. I2C 8. CAN Miguel 4. GPIB 9. LinBus Roberto 5. USB 10. EtherNet Wireless Marco 15 min de Exposición + 5 min de Preguntas.

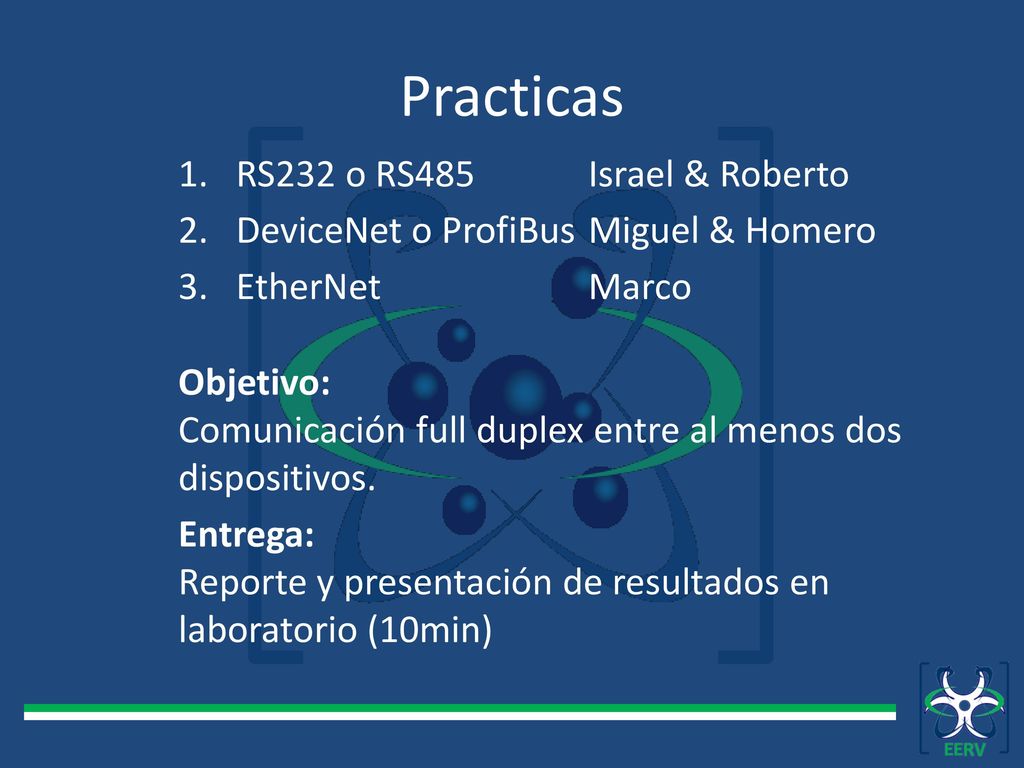

7 Practicas RS232 o RS485 Israel & Roberto
DeviceNet o ProfiBus Miguel & Homero EtherNet Marco Objetivo: Comunicación full duplex entre al menos dos dispositivos. Entrega: Reporte y presentación de resultados en laboratorio (10min)

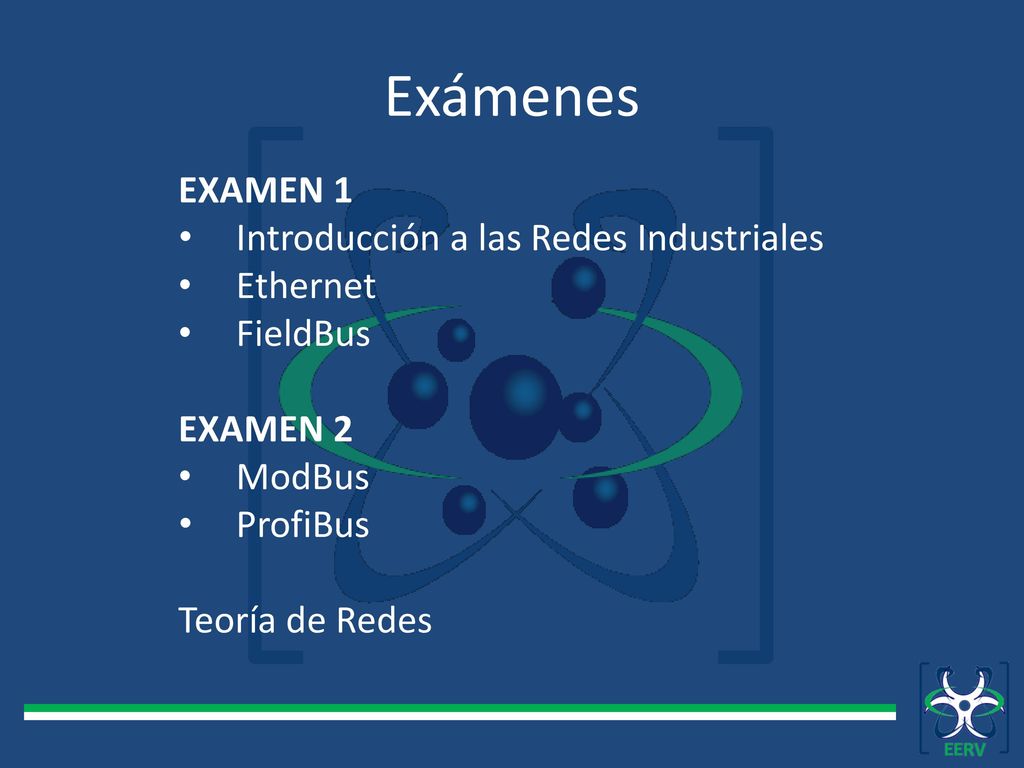

8 Exámenes EXAMEN 1 Introducción a las Redes Industriales Ethernet
FieldBus EXAMEN 2 ModBus ProfiBus Teoría de Redes

9 Calendario 10 Sep Redes de Comunicación y Normas.
10 Sep Interfase Eléctrica. 17 Sep Transmisión de Datos, Presentaciones 1 y 2. 17 Sep Redes de Area Local, Presentaciones 3 y 4. 24 Sep EtherNet, Presentaciones 5 y 6. 24 Sep FieldBus, Presentaciones 7 y 8. 1 Oct ModBus, Presentaciones 9 y 10. 1 Oct Examen 1 8 Oct ProfiBus 8 Oct Examen 2 15 Oct Entrega de Practicas

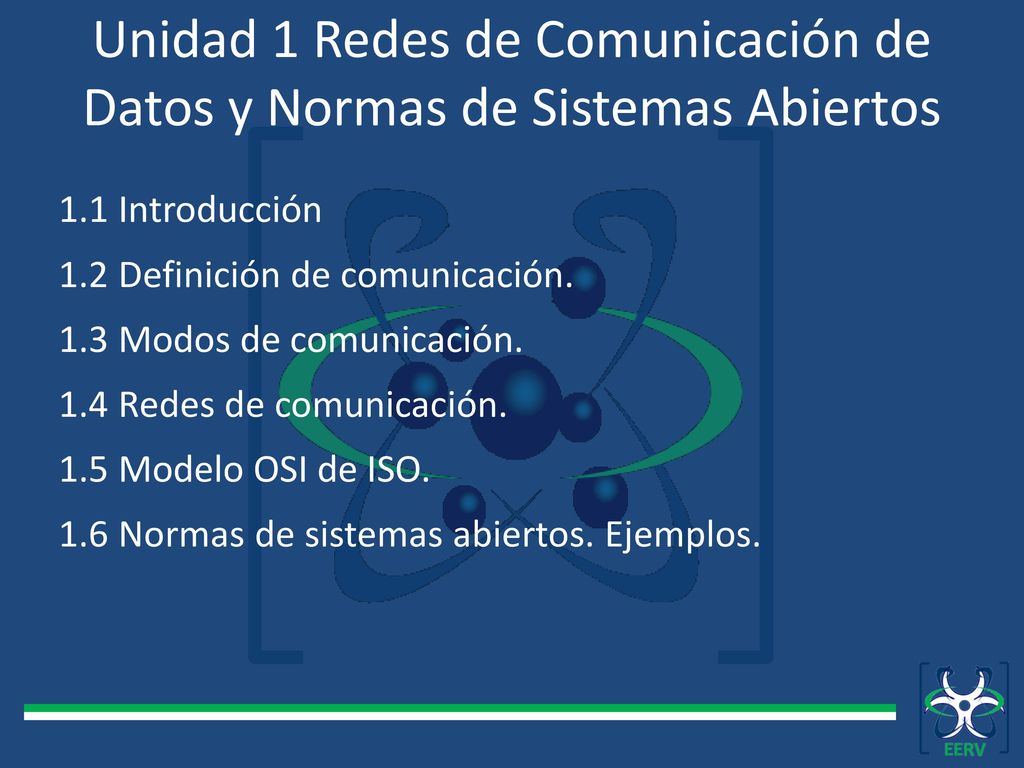

10 Unidad 1 Redes de Comunicación de Datos y Normas de Sistemas Abiertos
1.1 Introducción 1.2 Definición de comunicación. 1.3 Modos de comunicación. 1.4 Redes de comunicación. 1.5 Modelo OSI de ISO. 1.6 Normas de sistemas abiertos. Ejemplos.

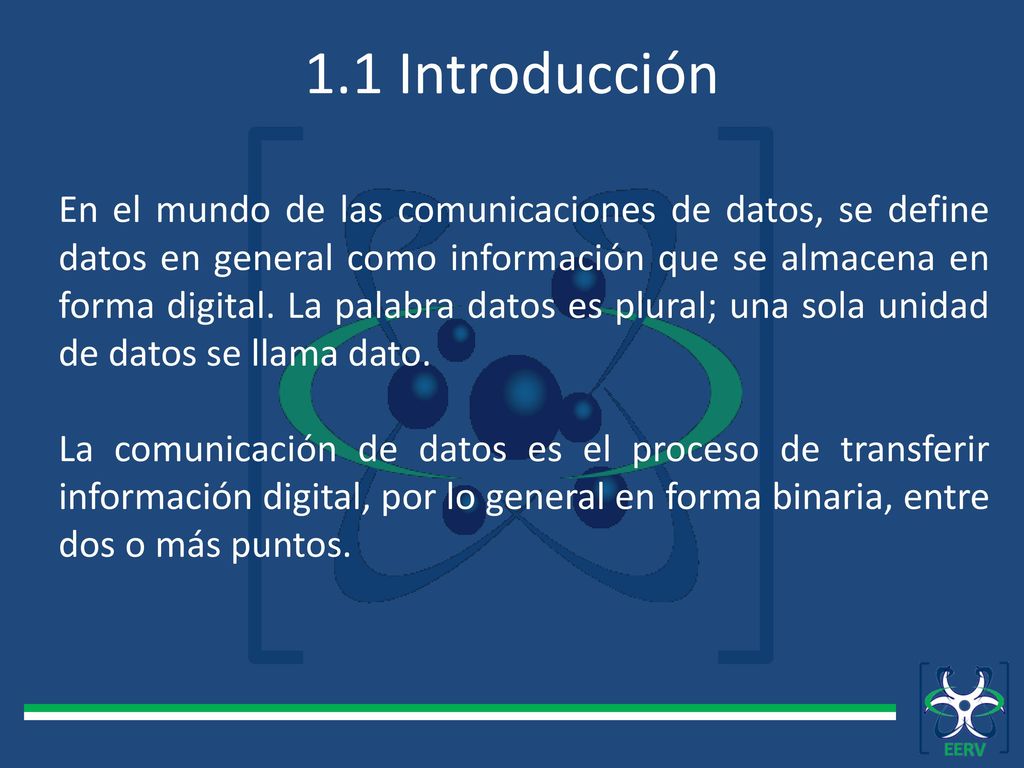

11 1.1 Introducción En el mundo de las comunicaciones de datos, se define datos en general como información que se almacena en forma digital. La palabra datos es plural; una sola unidad de datos se llama dato. La comunicación de datos es el proceso de transferir información digital, por lo general en forma binaria, entre dos o más puntos.

12 1.1 Introducción Una red de comunicación de datos puede ser tan simple como dos computadoras personales conectadas a través de una red pública de telecomunicaciones, o pude abarcar una red compleja de una o más computadora centrales y cientos o miles de terminales remotas, computadoras personales y estaciones de trabajo.

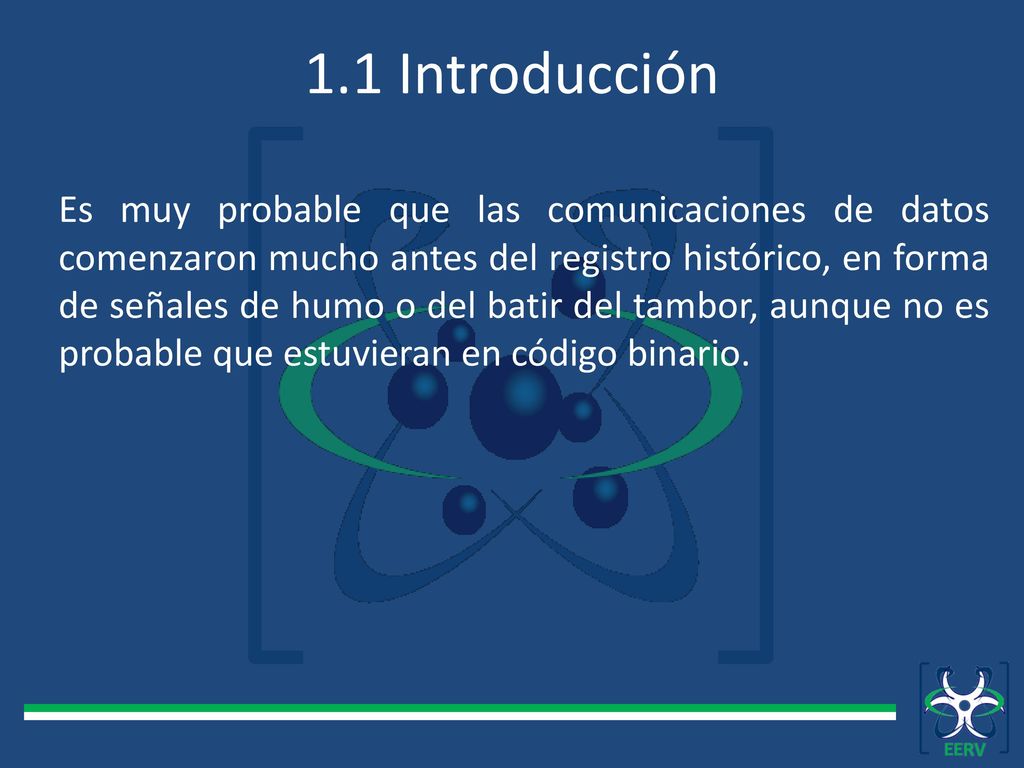

13 1.1 Introducción Es muy probable que las comunicaciones de datos comenzaron mucho antes del registro histórico, en forma de señales de humo o del batir del tambor, aunque no es probable que estuvieran en código binario.

14 1.2 Definición de Comunicación de Datos
El objetivo principal de todo sistema de comunicaciones es intercambiar información entre dos entidades.

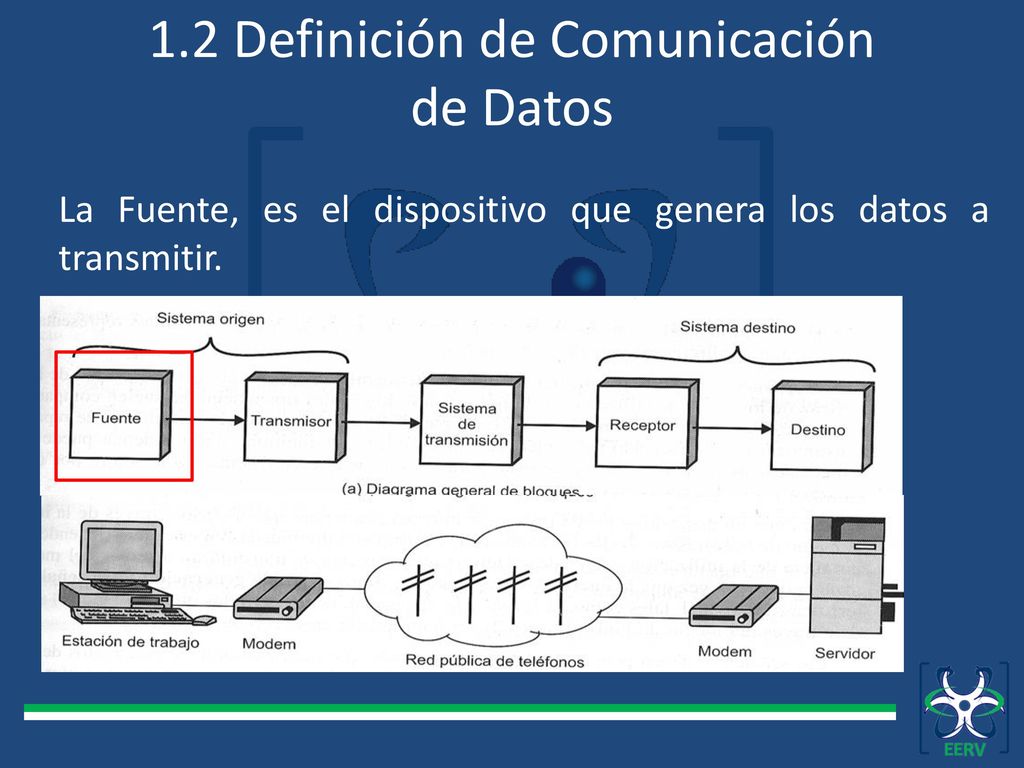

15 1.2 Definición de Comunicación de Datos
La Fuente, es el dispositivo que genera los datos a transmitir.

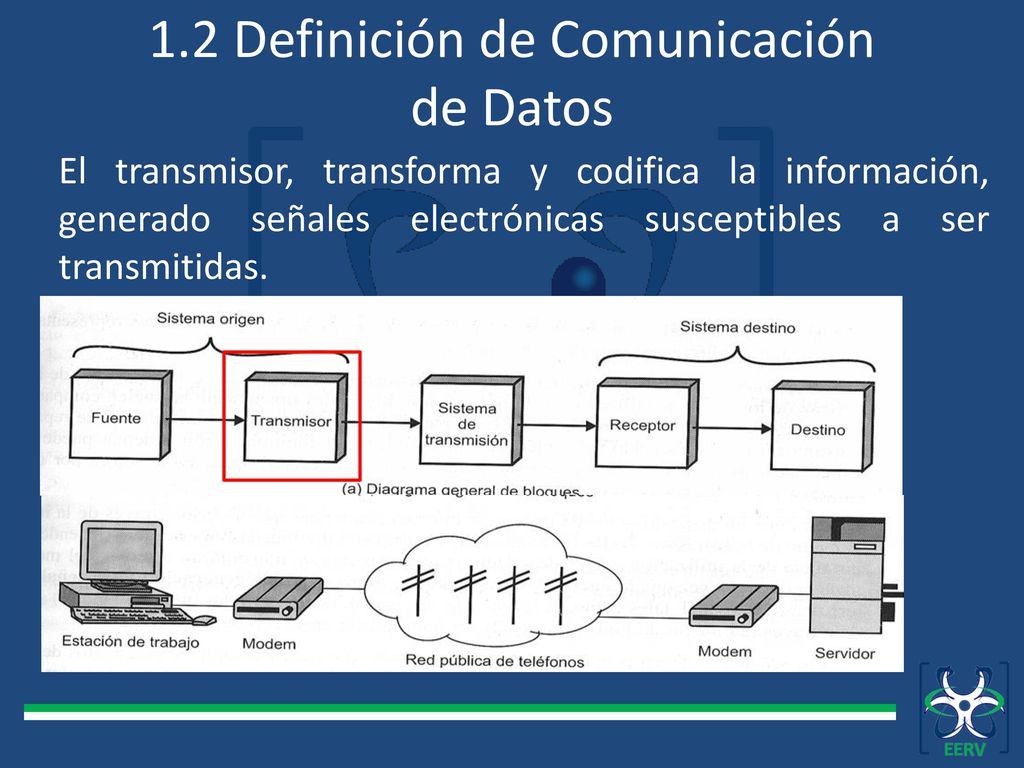

16 1.2 Definición de Comunicación de Datos
El transmisor, transforma y codifica la información, generado señales electrónicas susceptibles a ser transmitidas.

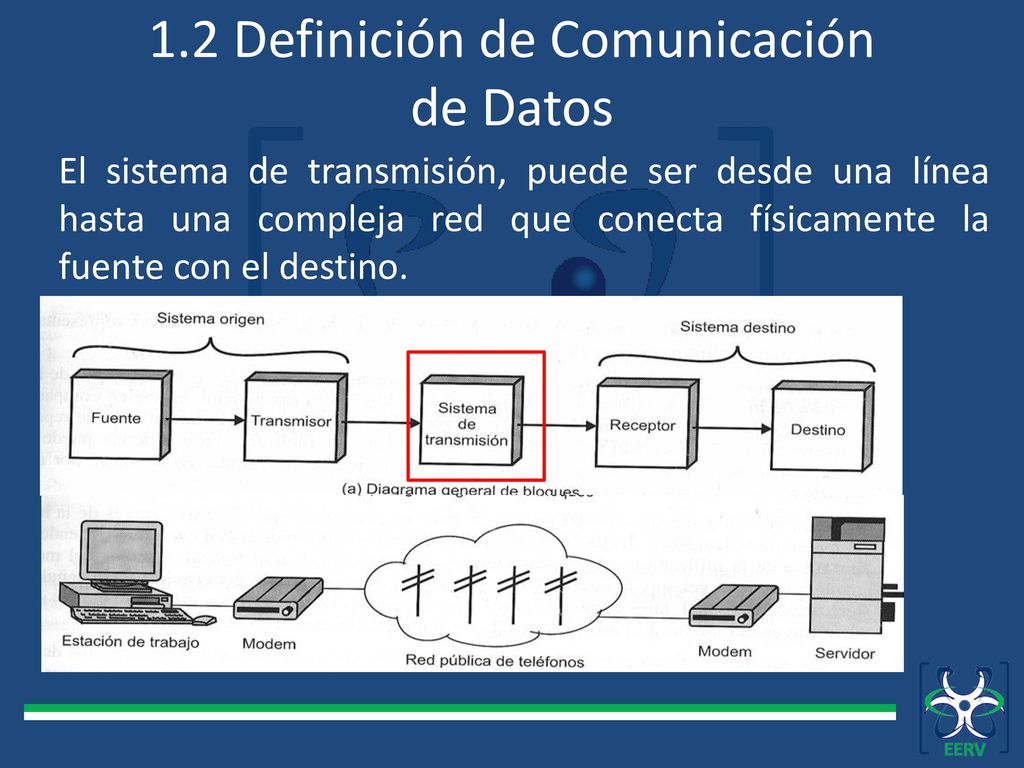

17 1.2 Definición de Comunicación de Datos
El sistema de transmisión, puede ser desde una línea hasta una compleja red que conecta físicamente la fuente con el destino.

18 1.2 Definición de Comunicación de Datos
El receptor, acepta la señal transmitida y la transforma y la decodifica , para entregarla al elemento destino.

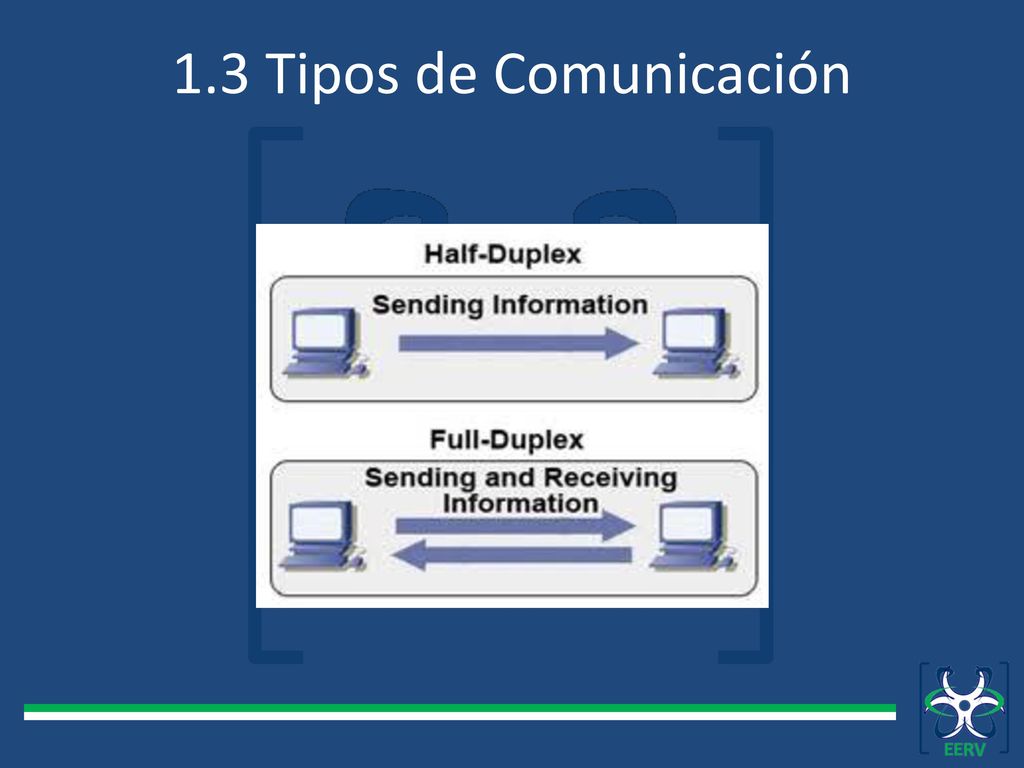

19 1.3 Tipos de Comunicación

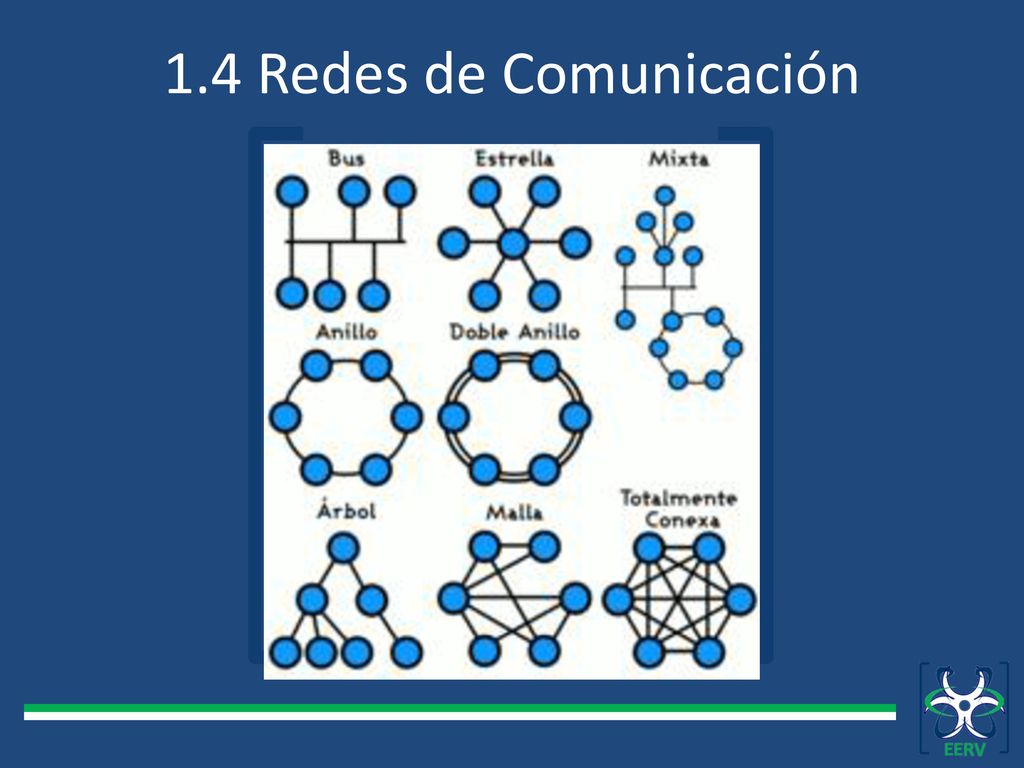

20 1.4 Redes de Comunicación

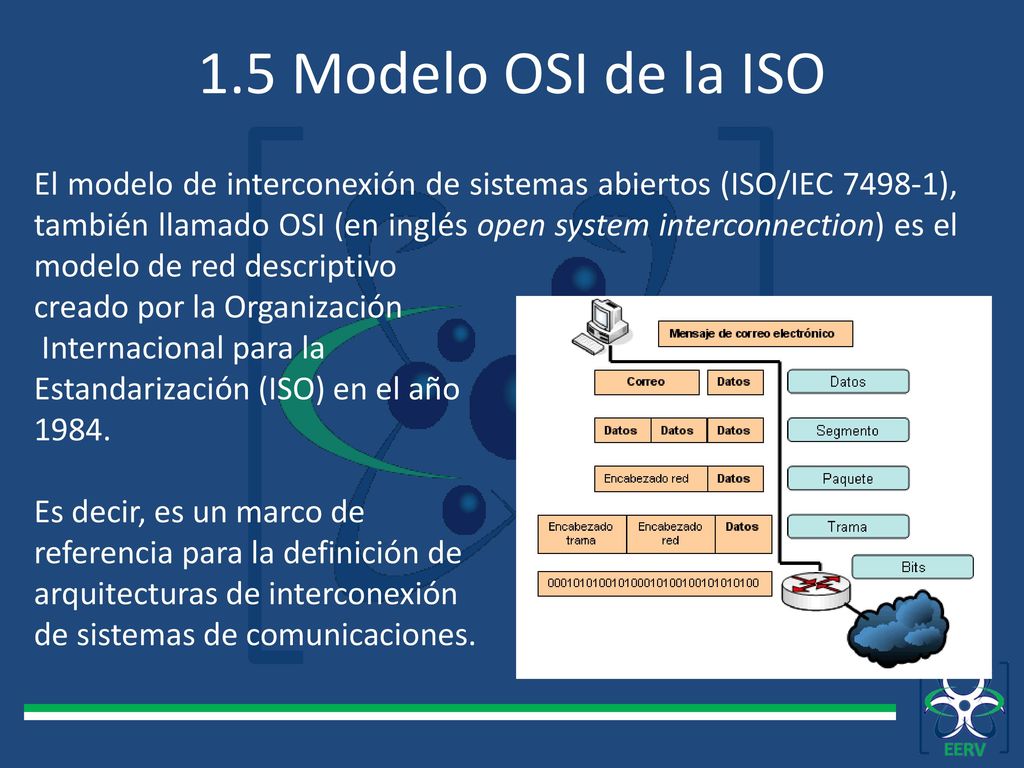

21 1.5 Modelo OSI de la ISO El modelo de interconexión de sistemas abiertos (ISO/IEC ), también llamado OSI (en inglés open system interconnection) es el modelo de red descriptivo creado por la Organización Internacional para la Estandarización (ISO) en el año 1984. Es decir, es un marco de referencia para la definición de arquitecturas de interconexión de sistemas de comunicaciones.

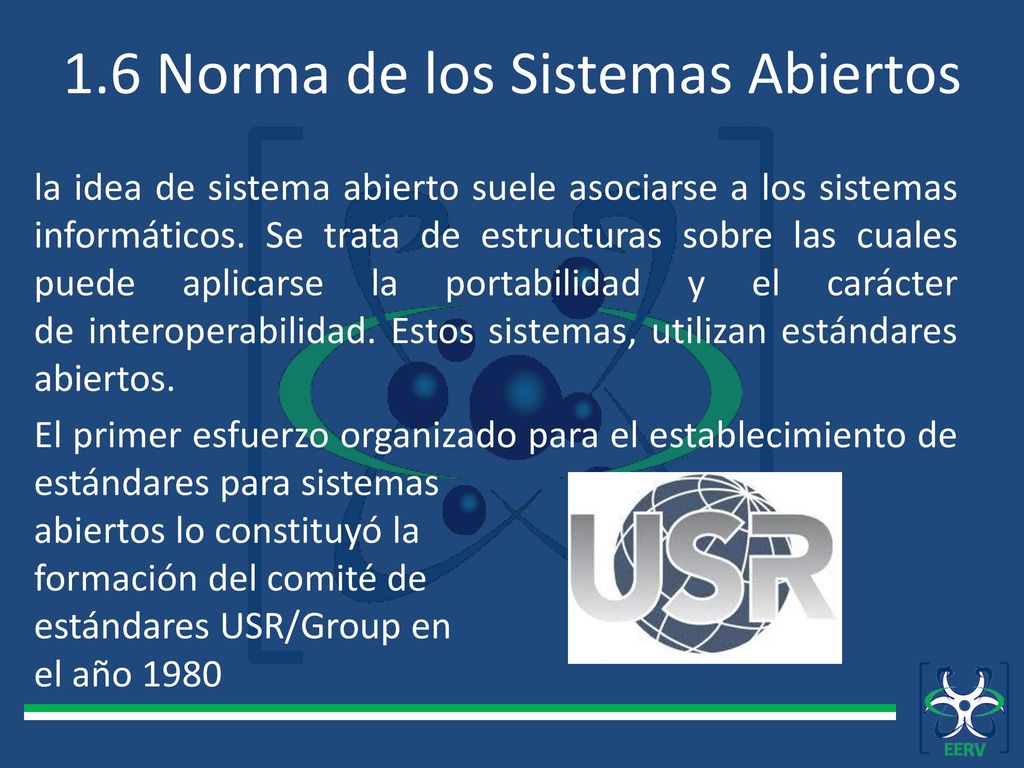

22 1.6 Norma de los Sistemas Abiertos
la idea de sistema abierto suele asociarse a los sistemas informáticos. Se trata de estructuras sobre las cuales puede aplicarse la portabilidad y el carácter de interoperabilidad. Estos sistemas, utilizan estándares abiertos. El primer esfuerzo organizado para el establecimiento de estándares para sistemas abiertos lo constituyó la formación del comité de estándares USR/Group en el año 1980

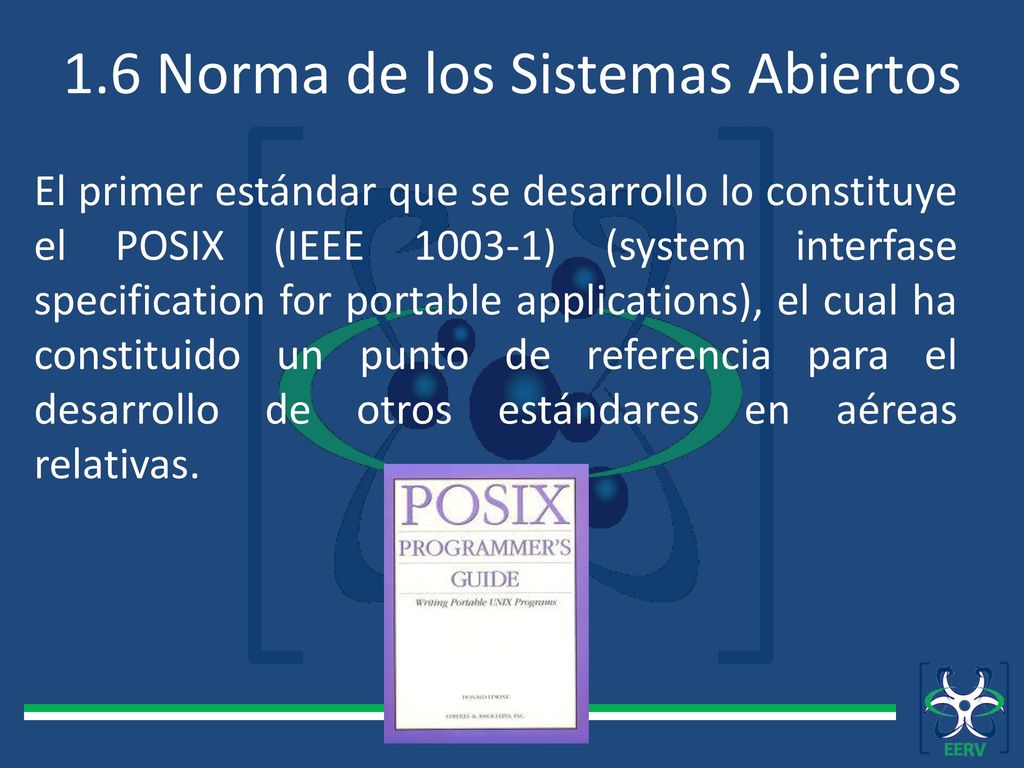

23 1.6 Norma de los Sistemas Abiertos
El primer estándar que se desarrollo lo constituye el POSIX (IEEE ) (system interfase specification for portable applications), el cual ha constituido un punto de referencia para el desarrollo de otros estándares en aéreas relativas.

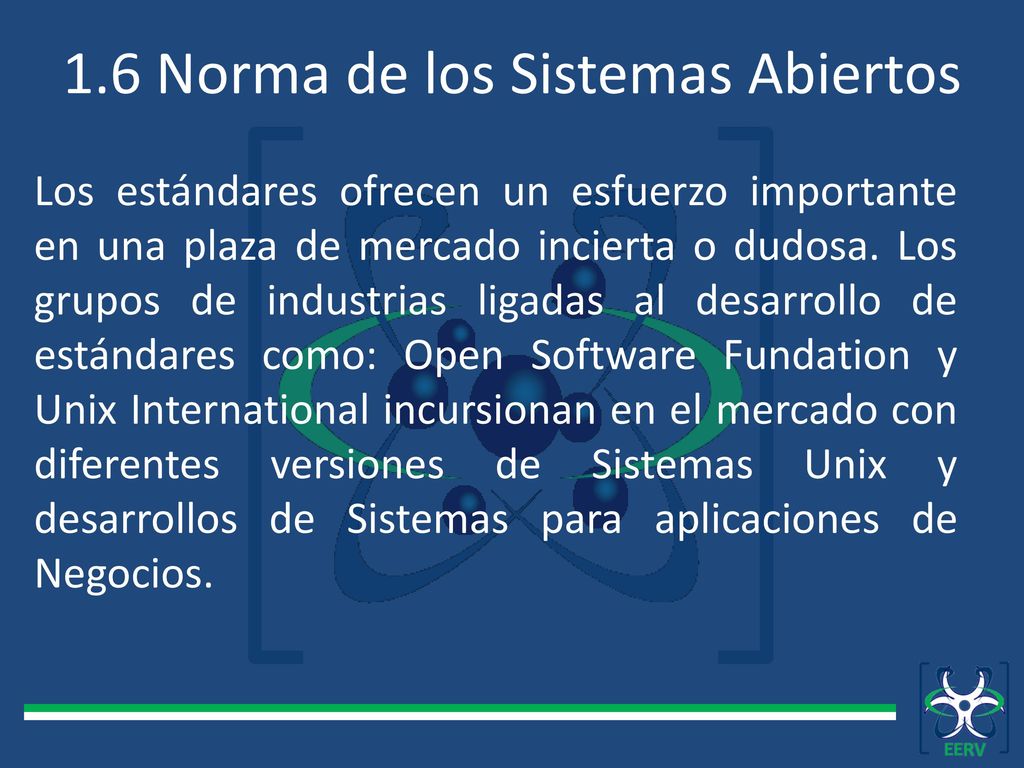

24 1.6 Norma de los Sistemas Abiertos
Los estándares ofrecen un esfuerzo importante en una plaza de mercado incierta o dudosa. Los grupos de industrias ligadas al desarrollo de estándares como: Open Software Fundation y Unix International incursionan en el mercado con diferentes versiones de Sistemas Unix y desarrollos de Sistemas para aplicaciones de Negocios.

25 Clase 1
