Tipos de redes inalámbrica

Presentación del tema: "Tipos de redes inalámbrica"— Transcripción de la presentación:

1 Tipos de redes inalámbrica

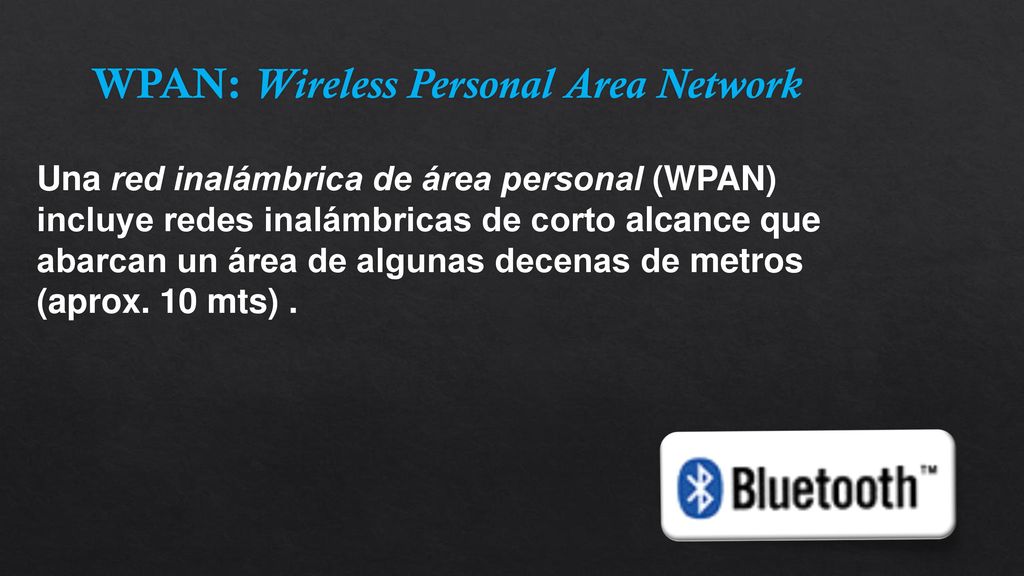

2 WPAN: Wireless Personal Area Network
Una red inalámbrica de área personal (WPAN) incluye redes inalámbricas de corto alcance que abarcan un área de algunas decenas de metros (aprox. 10 mts) .

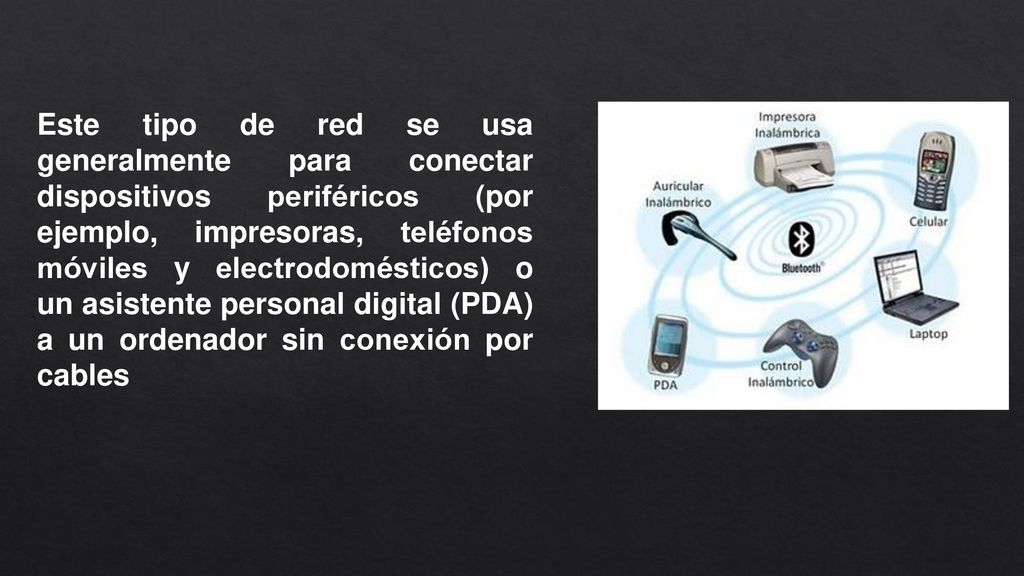

3 Este tipo de red se usa generalmente para conectar dispositivos periféricos (por ejemplo, impresoras, teléfonos móviles y electrodomésticos) o un asistente personal digital (PDA) a un ordenador sin conexión por cables

4 Tecnologías y normas IRDA Bluetooth HomeRF IEEE 802.15.1 IEEE 802.15.2

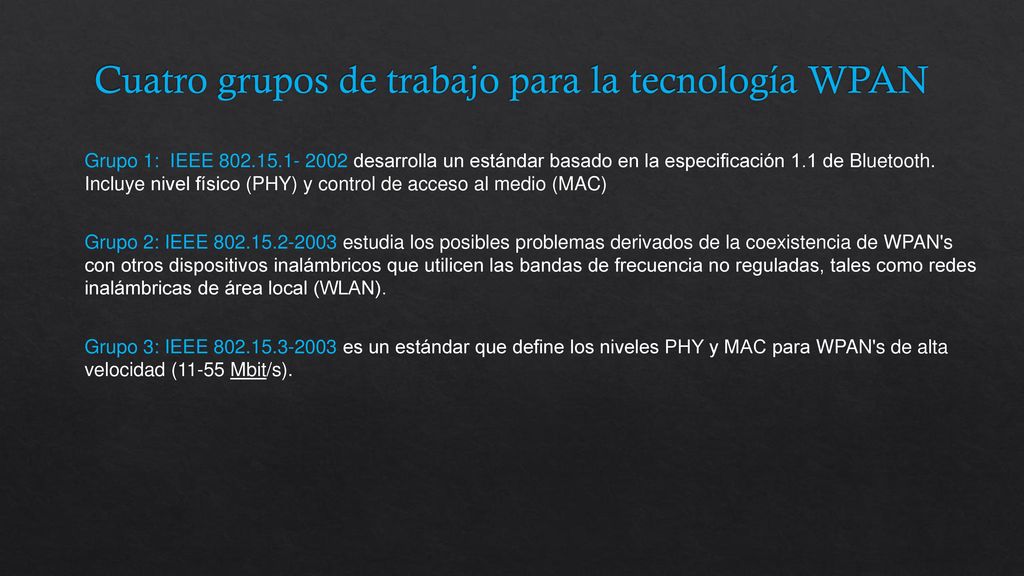

5 Cuatro grupos de trabajo para la tecnología WPAN
Grupo 1: IEEE desarrolla un estándar basado en la especificación 1.1 de Bluetooth. Incluye nivel físico (PHY) y control de acceso al medio (MAC) Grupo 2: IEEE estudia los posibles problemas derivados de la coexistencia de WPAN's con otros dispositivos inalámbricos que utilicen las bandas de frecuencia no reguladas, tales como redes inalámbricas de área local (WLAN). Grupo 3: IEEE es un estándar que define los niveles PHY y MAC para WPAN's de alta velocidad (11-55 Mbit/s).

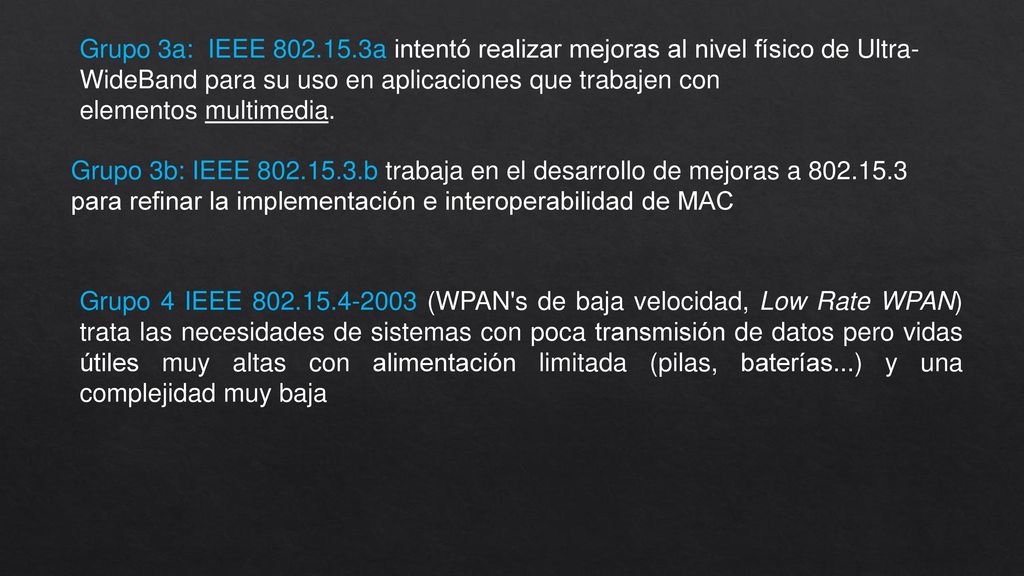

6 Grupo 3a: IEEE a intentó realizar mejoras al nivel físico de Ultra-WideBand para su uso en aplicaciones que trabajen con elementos multimedia. Grupo 3b: IEEE b trabaja en el desarrollo de mejoras a para refinar la implementación e interoperabilidad de MAC Grupo 4 IEEE (WPAN's de baja velocidad, Low Rate WPAN) trata las necesidades de sistemas con poca transmisión de datos pero vidas útiles muy altas con alimentación limitada (pilas, baterías...) y una complejidad muy baja

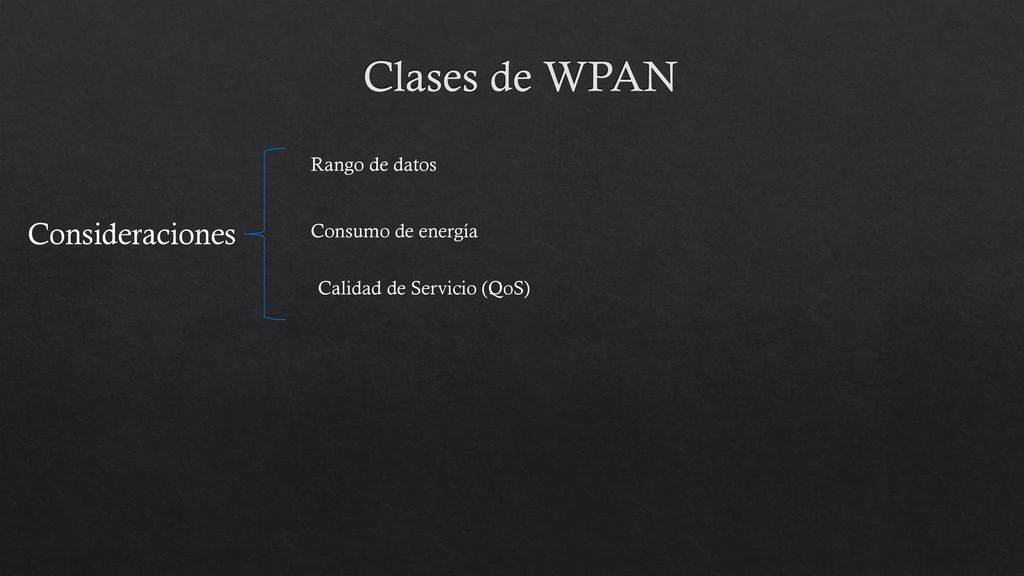

7 Clases de WPAN Consideraciones Rango de datos Consumo de energía
Calidad de Servicio (QoS)

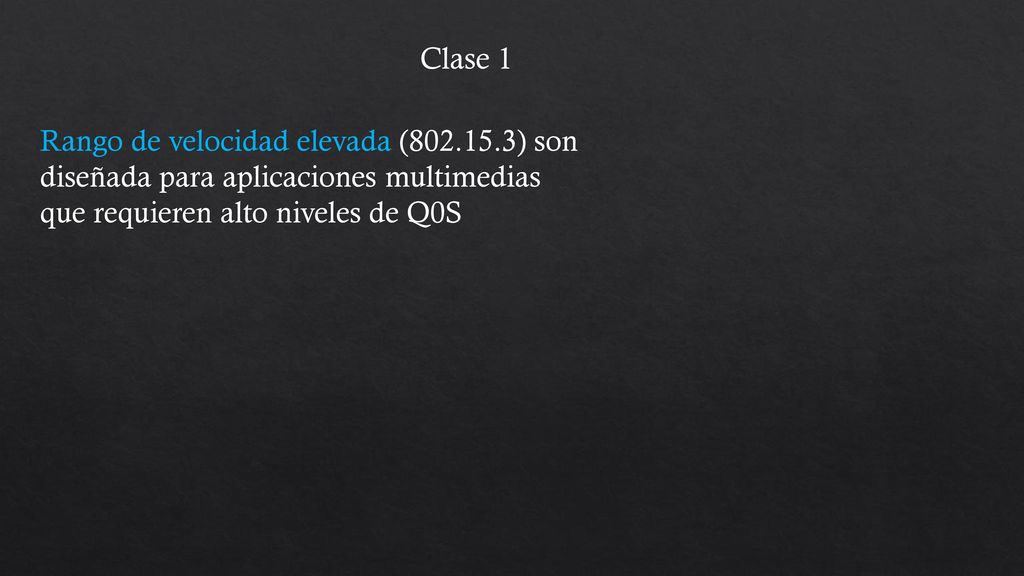

8 Clase 1 Rango de velocidad elevada ( ) son diseñada para aplicaciones multimedias que requieren alto niveles de Q0S

9 Clase 2 Rango medio ( ) bluetooth: Tiene QoS para aplicaciones de voz entre dispositivos tales como teléfonos, PDA

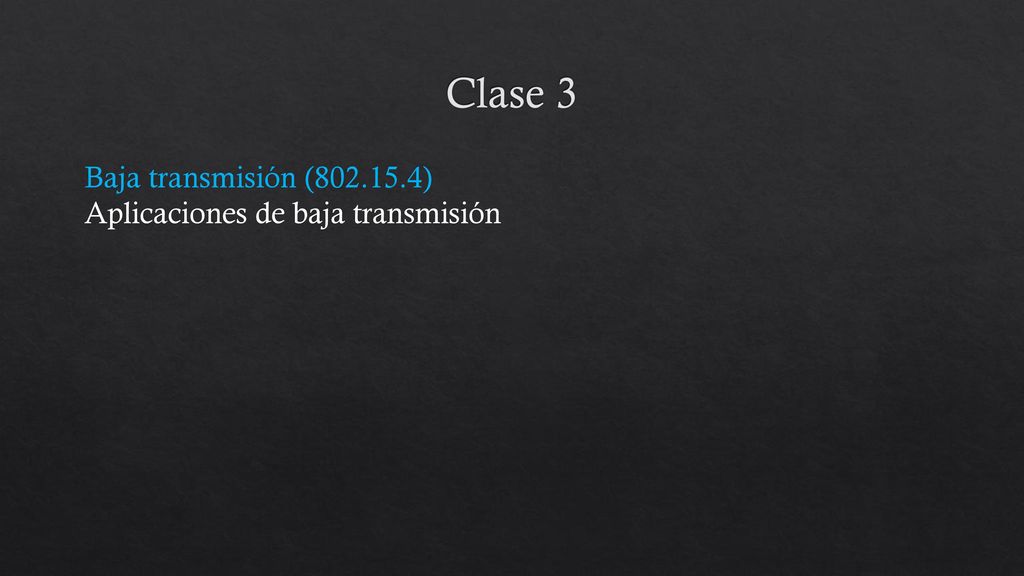

10 Clase 3 Baja transmisión ( ) Aplicaciones de baja transmisión

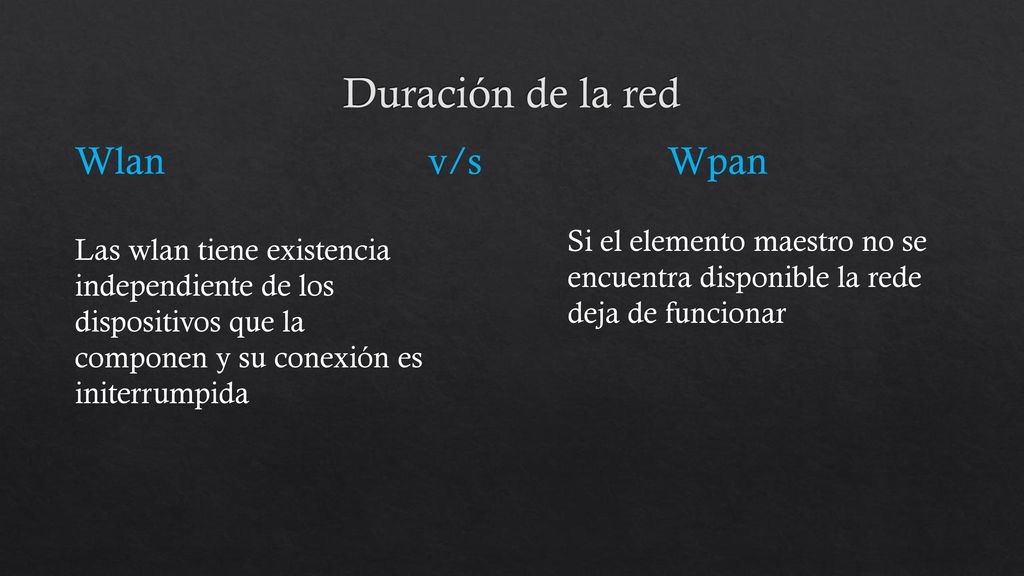

11 Duración de la red Wlan v/s Wpan
Si el elemento maestro no se encuentra disponible la rede deja de funcionar Las wlan tiene existencia independiente de los dispositivos que la componen y su conexión es initerrumpida

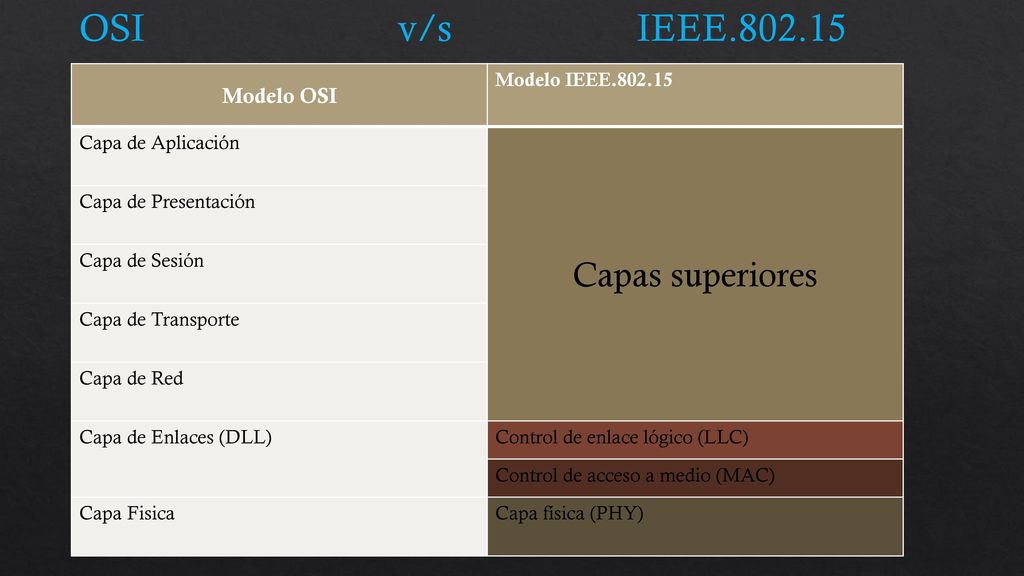

12 OSI v/s IEEE.802.15 Capas superiores Modelo OSI Modelo IEEE.802.15
Capa de Aplicación Capas superiores Capa de Presentación Capa de Sesión Capa de Transporte Capa de Red Capa de Enlaces (DLL) Control de enlace lógico (LLC) Control de acceso a medio (MAC) Capa Fisica Capa física (PHY)

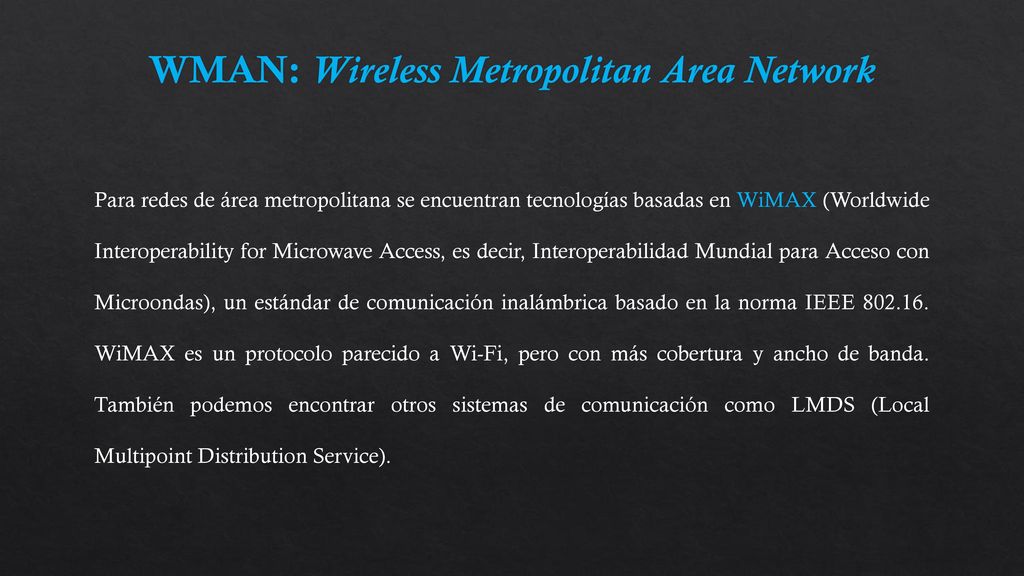

13 WMAN: Wireless Metropolitan Area Network
Para redes de área metropolitana se encuentran tecnologías basadas en WiMAX (Worldwide Interoperability for Microwave Access, es decir, Interoperabilidad Mundial para Acceso con Microondas), un estándar de comunicación inalámbrica basado en la norma IEEE WiMAX es un protocolo parecido a Wi-Fi, pero con más cobertura y ancho de banda. También podemos encontrar otros sistemas de comunicación como LMDS (Local Multipoint Distribution Service).

14 Son redes inalámbricos ofrecen una velocidad total efectiva de 1 a 10 Mbps, con un alcance de 4 a 10 kilómetros, algo muy útil para compañías de telecomunicaciones.

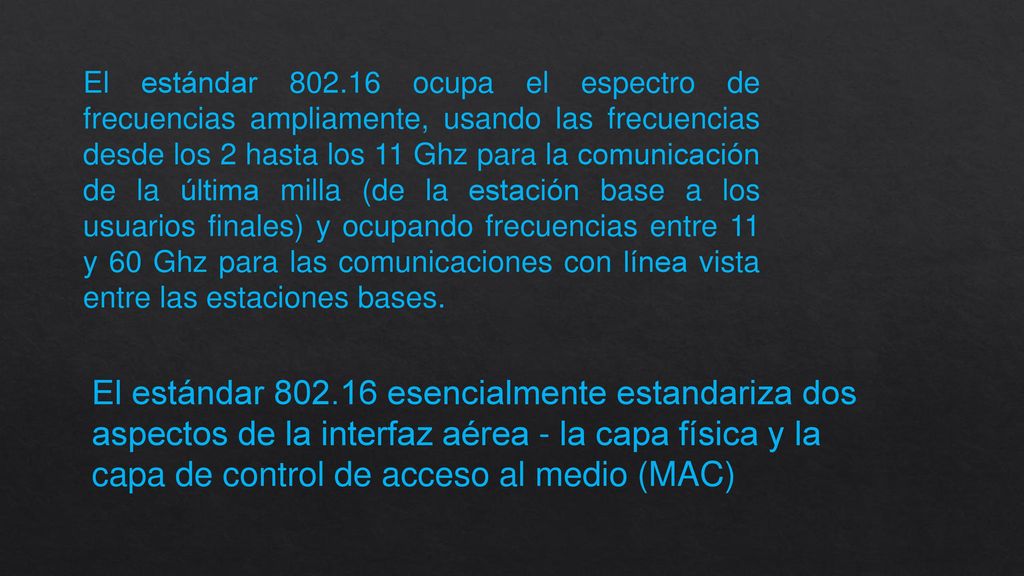

15 El estándar ocupa el espectro de frecuencias ampliamente, usando las frecuencias desde los 2 hasta los 11 Ghz para la comunicación de la última milla (de la estación base a los usuarios finales) y ocupando frecuencias entre 11 y 60 Ghz para las comunicaciones con línea vista entre las estaciones bases. El estándar esencialmente estandariza dos aspectos de la interfaz aérea - la capa física y la capa de control de acceso al medio (MAC)

16

17

18

19

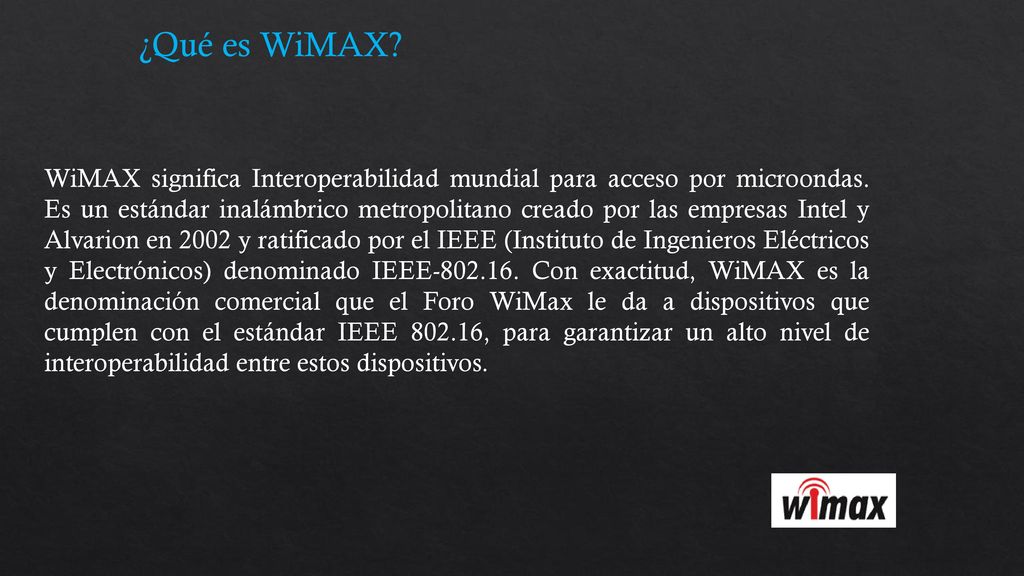

20 ¿Qué es WiMAX? WiMAX significa Interoperabilidad mundial para acceso por microondas. Es un estándar inalámbrico metropolitano creado por las empresas Intel y Alvarion en 2002 y ratificado por el IEEE (Instituto de Ingenieros Eléctricos y Electrónicos) denominado IEEE Con exactitud, WiMAX es la denominación comercial que el Foro WiMax le da a dispositivos que cumplen con el estándar IEEE , para garantizar un alto nivel de interoperabilidad entre estos dispositivos.

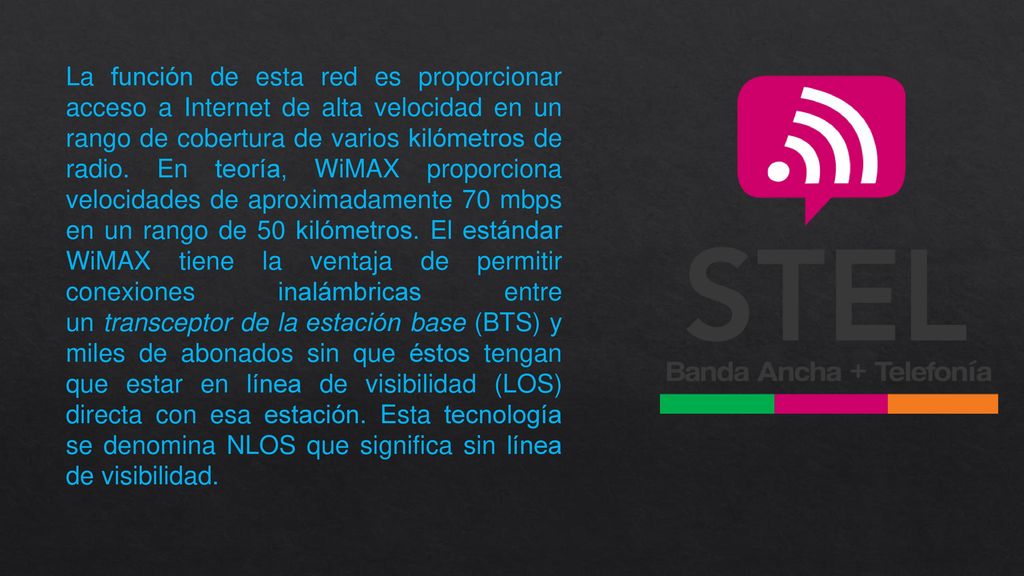

21 La función de esta red es proporcionar acceso a Internet de alta velocidad en un rango de cobertura de varios kilómetros de radio. En teoría, WiMAX proporciona velocidades de aproximadamente 70 mbps en un rango de 50 kilómetros. El estándar WiMAX tiene la ventaja de permitir conexiones inalámbricas entre un transceptor de la estación base (BTS) y miles de abonados sin que éstos tengan que estar en línea de visibilidad (LOS) directa con esa estación. Esta tecnología se denomina NLOS que significa sin línea de visibilidad.

22

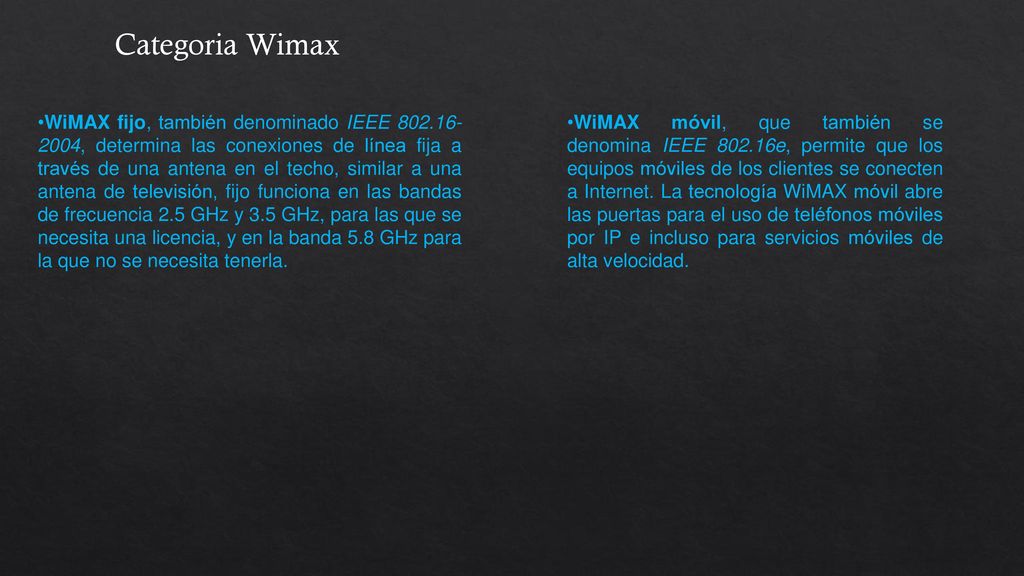

23 Categoria Wimax WiMAX fijo, también denominado IEEE , determina las conexiones de línea fija a través de una antena en el techo, similar a una antena de televisión, fijo funciona en las bandas de frecuencia 2.5 GHz y 3.5 GHz, para las que se necesita una licencia, y en la banda 5.8 GHz para la que no se necesita tenerla. WiMAX móvil, que también se denomina IEEE e, permite que los equipos móviles de los clientes se conecten a Internet. La tecnología WiMAX móvil abre las puertas para el uso de teléfonos móviles por IP e incluso para servicios móviles de alta velocidad.

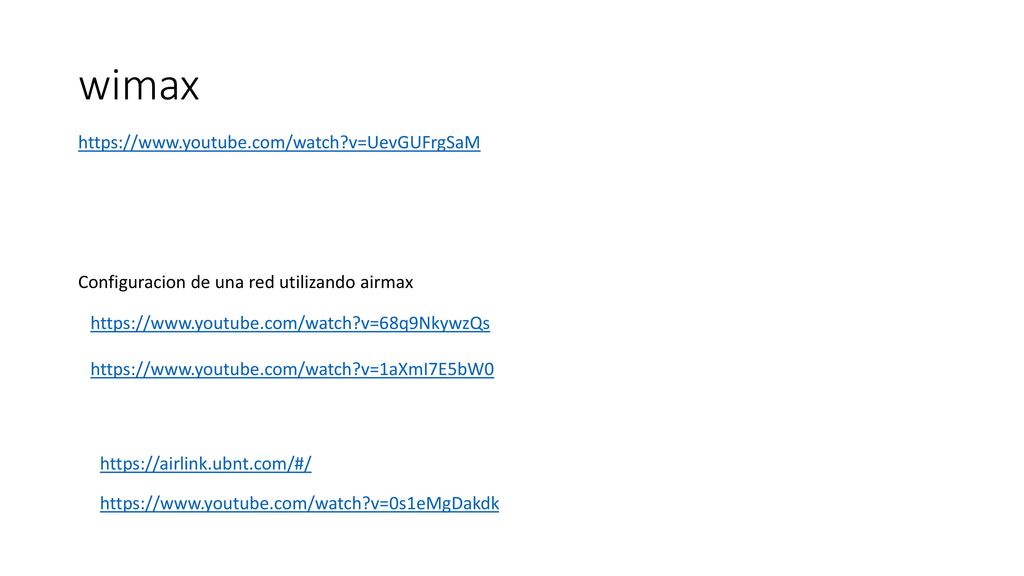

24 wimax https://www.youtube.com/watch?v=UevGUFrgSaM
Configuracion de una red utilizando airmax

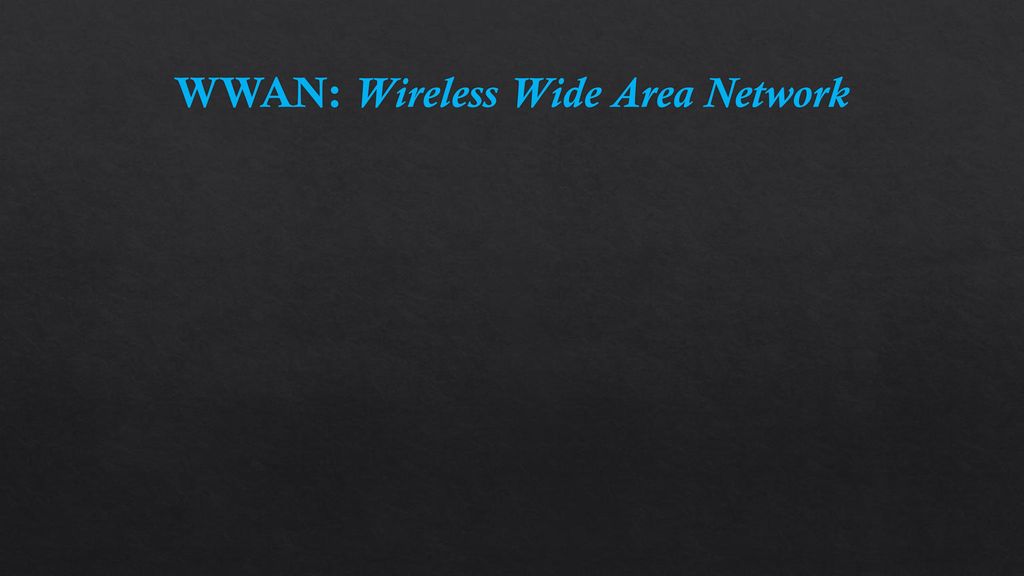

25 WWAN: Wireless Wide Area Network
