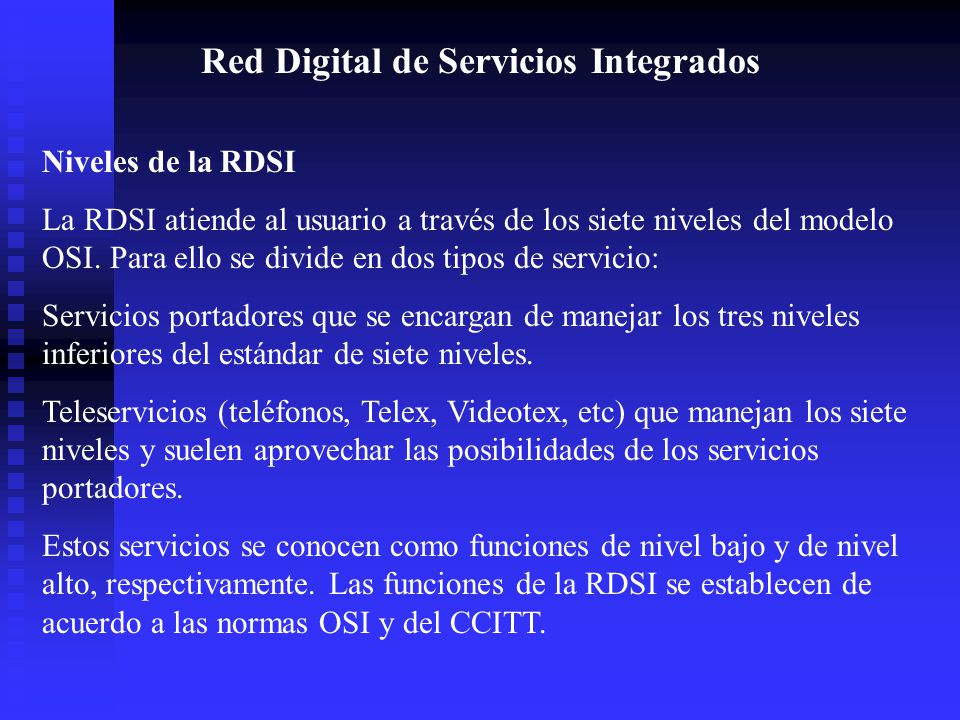

1 Red Digital de Servicios Integrados
Niveles de la RDSI La RDSI atiende al usuario a través de los siete niveles del modelo OSI. Para ello se divide en dos tipos de servicio: Servicios portadores que se encargan de manejar los tres niveles inferiores del estándar de siete niveles. Teleservicios (teléfonos, Telex, Videotex, etc) que manejan los siete niveles y suelen aprovechar las posibilidades de los servicios portadores. Estos servicios se conocen como funciones de nivel bajo y de nivel alto, respectivamente. Las funciones de la RDSI se establecen de acuerdo a las normas OSI y del CCITT.

2 La RDSI puede atender a dos usuarios a través de un canal D de la RDSI y una red de conmutación de paquetes X.25. El ETD A, funciona como equipo Terminal (TE) 1, utiliza los siete niveles de que dispone en su nodo; se conecta con el nivel físico de la RDSI a través de la interfaz S/T con un dispositivo de terminación de la red NT1. El NT1 entrega la información de usuario a un servidor de paquetes, el servidor de paquetes enlaza con la red de conmutación de paquetes a través del protocolo X.75. Así los datos pasan por la red de conmutación de paquetes, llegan al servidor de paquetes remoto, al NT1 y por último el ETD B del usuario final situado en el interfase S/T.

3 LAPD La RDSI proporciona un protocolo de enlace que permite a los equipos terminales comunicarse entre sí a través del canal D. Este protocolo es el LAPD, que es un subconjunto de HDLC. El protocolo es independiente de la velocidad de transmisión y requiere un canal dúplex. El formato de trama LAPD es similar al de HDLC. Ya que ofrece la posibilidad de transmitir tramas no numeradas, de supervisión y de transferencia de información. LAPD proporciona dos octetos para el campo de dirección con lo que se puede multiplexar varias funciones en el canal D. El campo de dirección contiene los bits de extensión del campo de dirección, un bit que indica si se trata de un comando o una respuesta, un identificador del punto de acceso al servicio (SAPI), y un identificador de punto final del terminal (TE 1).

4 SISTEMA DE TRANSMISION DE DATOS
Definición de un Sistema de transmisión de datos Definición de Red de Datos Elementos que constituyen a una red de dato Ventajas Estructura General del Sistema de Transmisión de Datos

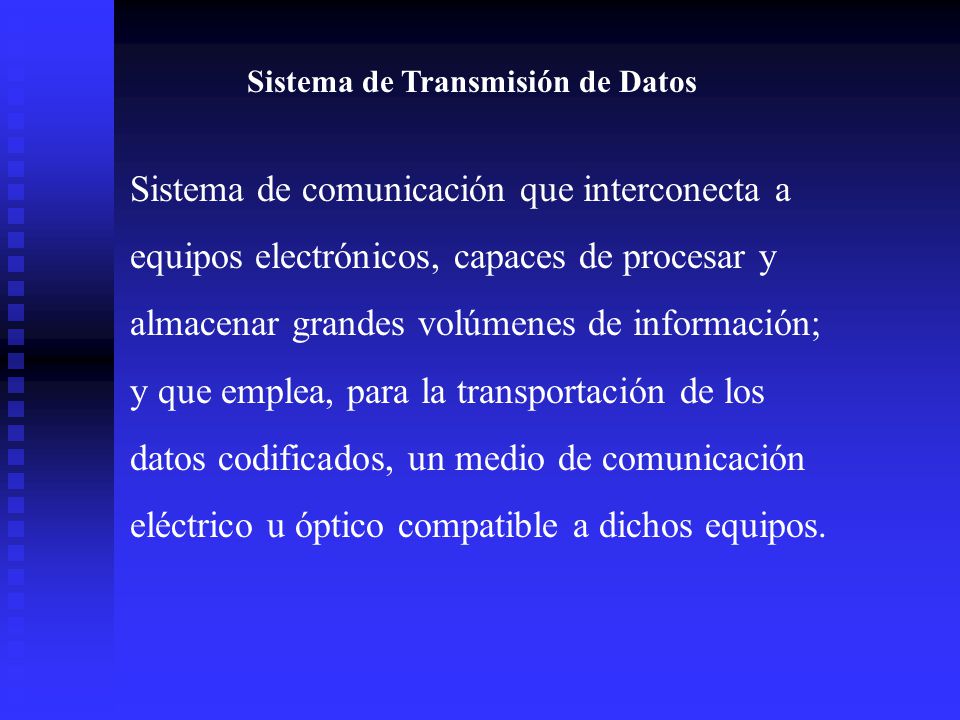

5 Sistema de Transmisión de Datos
Sistema de comunicación que interconecta a equipos electrónicos, capaces de procesar y almacenar grandes volúmenes de información; y que emplea, para la transportación de los datos codificados, un medio de comunicación eléctrico u óptico compatible a dichos equipos.

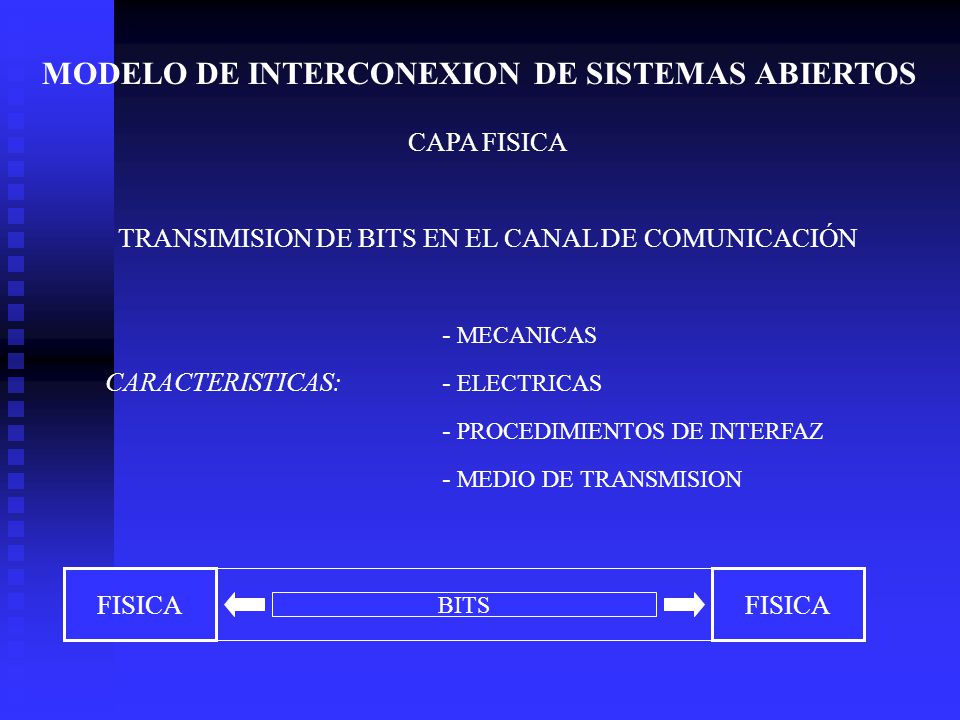

6 TRANSIMISION DE BITS EN EL CANAL DE COMUNICACIÓN
MODELO DE INTERCONEXION DE SISTEMAS ABIERTOS CAPA FISICA TRANSIMISION DE BITS EN EL CANAL DE COMUNICACIÓN - MECANICAS CARACTERISTICAS: - ELECTRICAS - PROCEDIMIENTOS DE INTERFAZ - MEDIO DE TRANSMISION FISICA BITS

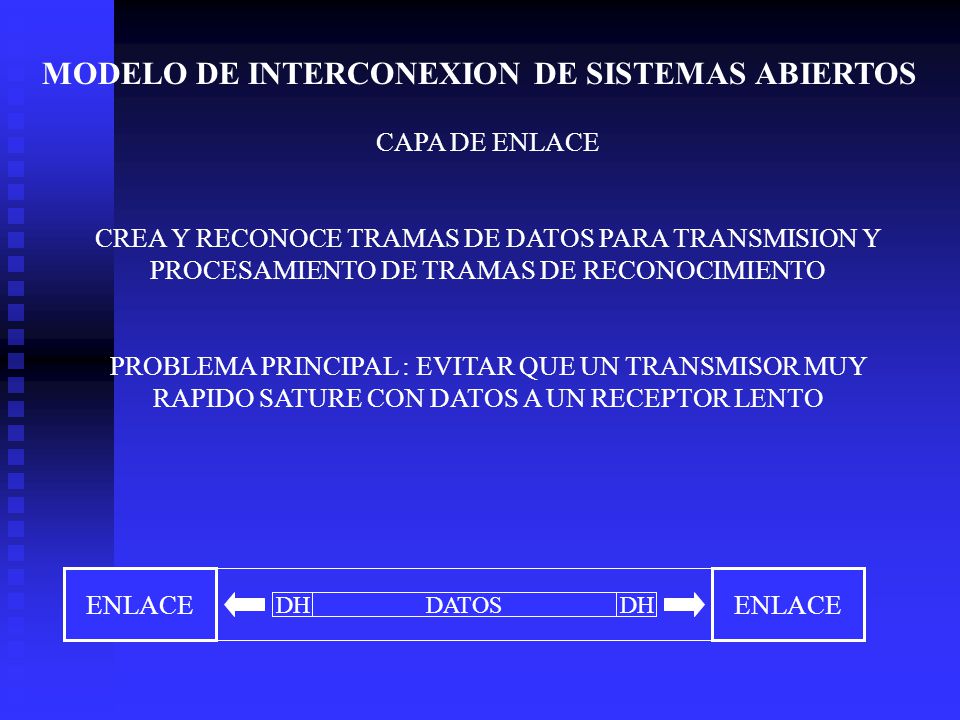

7 MODELO DE INTERCONEXION DE SISTEMAS ABIERTOS
CAPA DE ENLACE CREA Y RECONOCE TRAMAS DE DATOS PARA TRANSMISION Y PROCESAMIENTO DE TRAMAS DE RECONOCIMIENTO PROBLEMA PRINCIPAL : EVITAR QUE UN TRANSMISOR MUY RAPIDO SATURE CON DATOS A UN RECEPTOR LENTO ENLACE DATOS DH

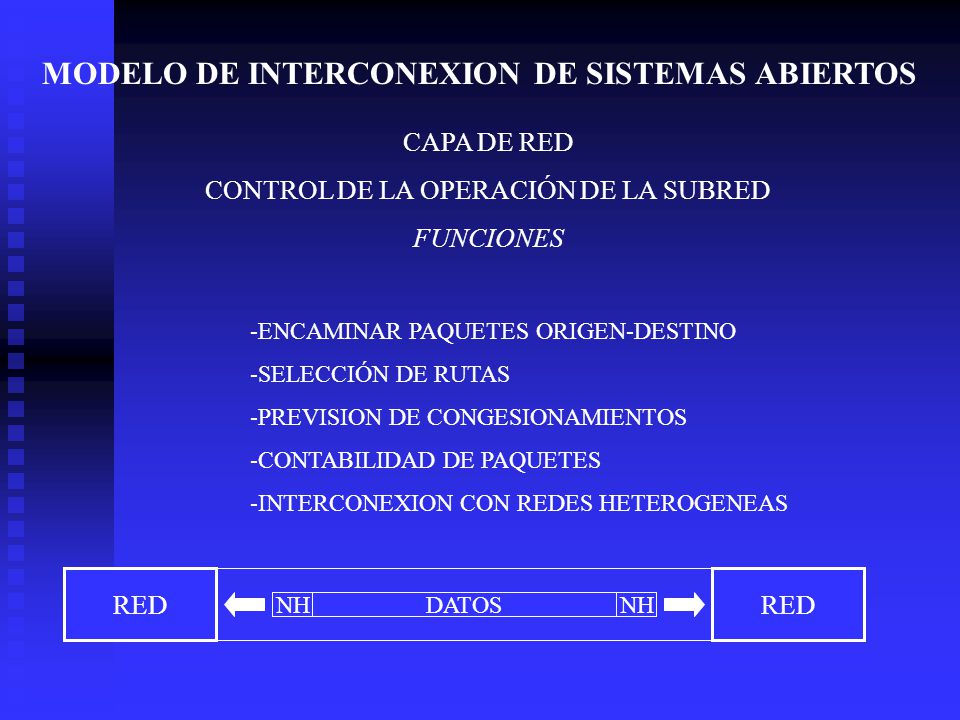

8 CONTROL DE LA OPERACIÓN DE LA SUBRED
MODELO DE INTERCONEXION DE SISTEMAS ABIERTOS CAPA DE RED CONTROL DE LA OPERACIÓN DE LA SUBRED FUNCIONES ENCAMINAR PAQUETES ORIGEN-DESTINO SELECCIÓN DE RUTAS PREVISION DE CONGESIONAMIENTOS CONTABILIDAD DE PAQUETES INTERCONEXION CON REDES HETEROGENEAS RED DATOS NH

9 MODELO DE INTERCONEXION DE SISTEMAS ABIERTOS
CAPA DE TRANSPORTE ACEPTA DATOS DE LA CAPA DE SESION Y LOS DIVIDE EN UNIDADES MAS PEQUEÑAS, SI ES NECESARIO, PARA PASARLOS A LA CAPA DE RED Y ASEGURAR QUE LLEGUEN CORRECTAMENTE AL OTRO EXTREMO TRANSPORTE DATOS TH

10 MODELO DE INTERCONEXION DE SISTEMAS ABIERTOS
CAPA DE SESION A TRAVES DE UNA SESION SE PUEDE LLEVAR A CABO UN TRANSPORTE DE DATOS ORDINARIO, COMO LO HACE LA CAPA DE TRANSPORTE PERO MEJORANDO LOS SERVICIOS QUE ESTA PROPORCIONA Y QUE SE UTILIZAN EN ALGUNAS APLICACIONES - PERMITE EL TRAFICO EN AMBAS DIRECCIONES AL MISMO TIEMPO O EN UNA SOLA DIRECCION. FUNCIONES - ADMINISTRACION DEL TESTIGO PARA QUE AMBOS EXTREMOS NO REALICEN UNA OPERACIÓN AL MISMO TIEMPO. SESION SESION SH DATOS

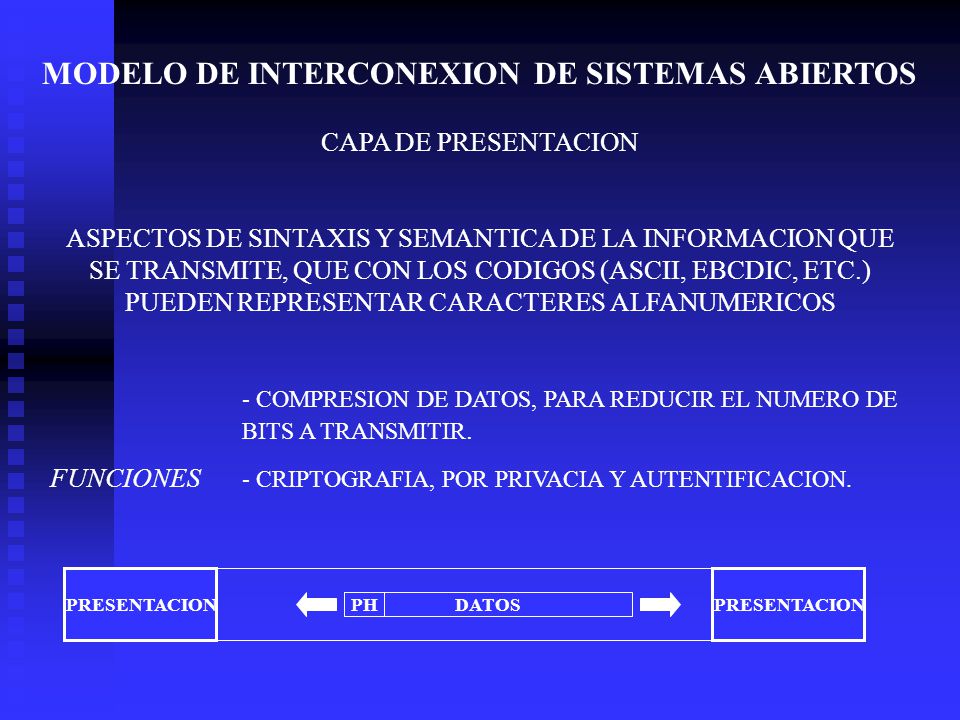

11 MODELO DE INTERCONEXION DE SISTEMAS ABIERTOS
CAPA DE PRESENTACION ASPECTOS DE SINTAXIS Y SEMANTICA DE LA INFORMACION QUE SE TRANSMITE, QUE CON LOS CODIGOS (ASCII, EBCDIC, ETC.) PUEDEN REPRESENTAR CARACTERES ALFANUMERICOS - COMPRESION DE DATOS, PARA REDUCIR EL NUMERO DE BITS A TRANSMITIR. FUNCIONES - CRIPTOGRAFIA, POR PRIVACIA Y AUTENTIFICACION. PRESENTACION PRESENTACION PH DATOS

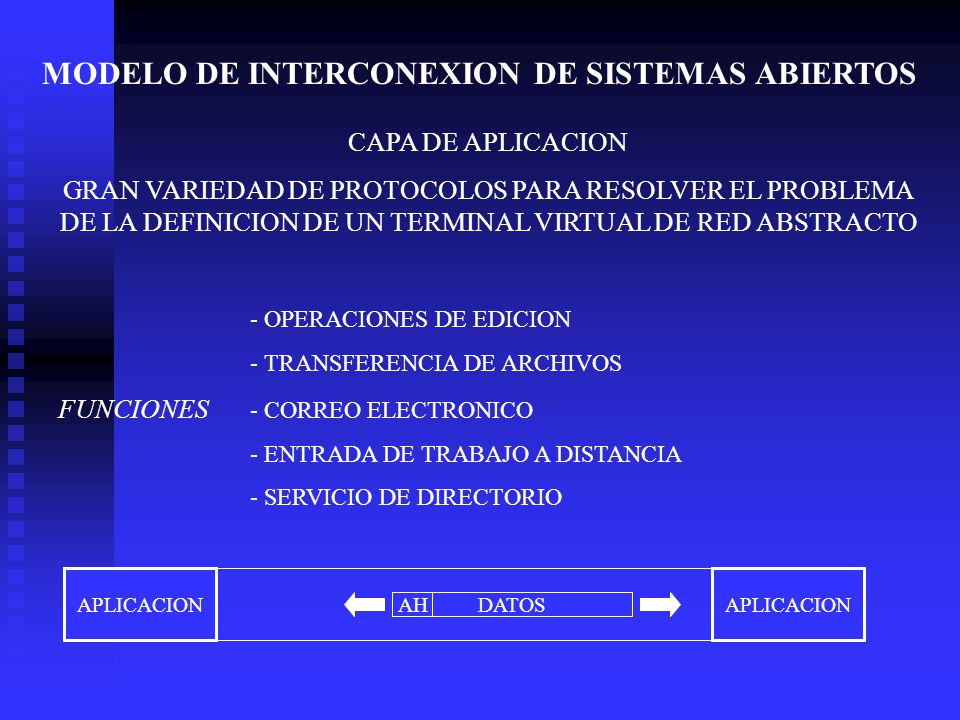

12 MODELO DE INTERCONEXION DE SISTEMAS ABIERTOS
CAPA DE APLICACION GRAN VARIEDAD DE PROTOCOLOS PARA RESOLVER EL PROBLEMA DE LA DEFINICION DE UN TERMINAL VIRTUAL DE RED ABSTRACTO - OPERACIONES DE EDICION - TRANSFERENCIA DE ARCHIVOS FUNCIONES - CORREO ELECTRONICO - ENTRADA DE TRABAJO A DISTANCIA - SERVICIO DE DIRECTORIO APLICACION APLICACION AH DATOS

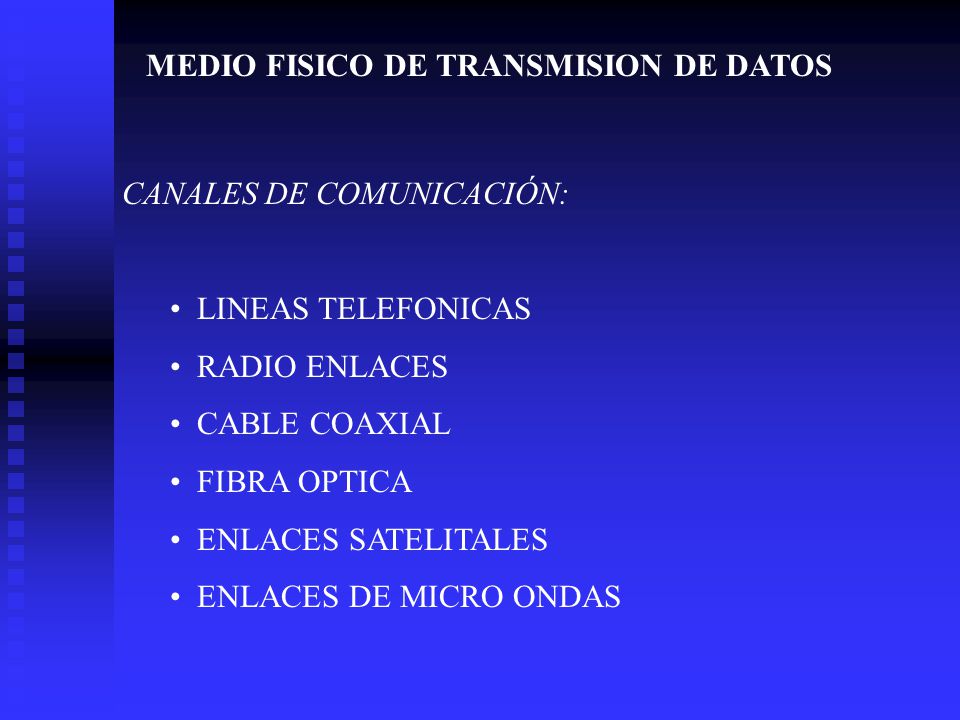

13 MEDIO FISICO DE TRANSMISION DE DATOS
CANALES DE COMUNICACIÓN: LINEAS TELEFONICAS RADIO ENLACES CABLE COAXIAL FIBRA OPTICA ENLACES SATELITALES ENLACES DE MICRO ONDAS

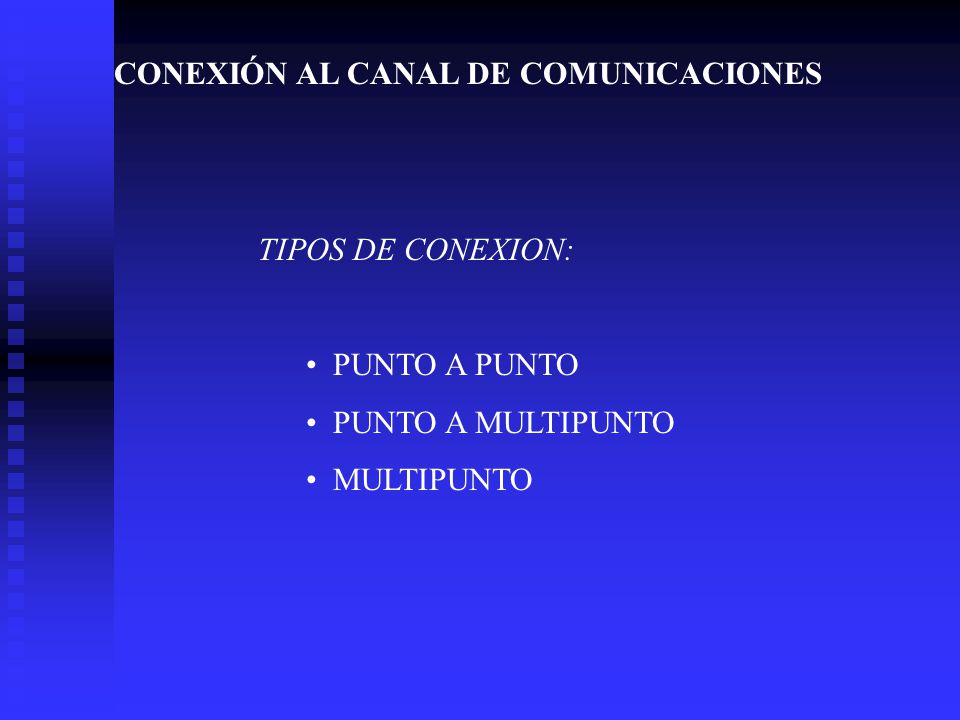

14 CONEXIÓN AL CANAL DE COMUNICACIONES
TIPOS DE CONEXION: PUNTO A PUNTO PUNTO A MULTIPUNTO MULTIPUNTO

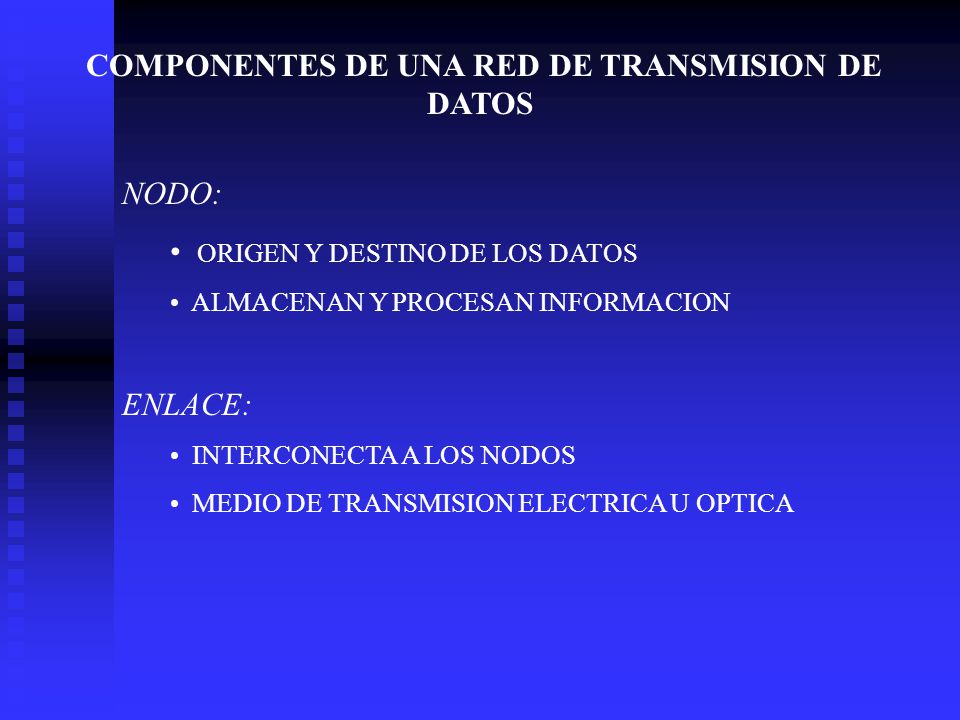

15 COMPONENTES DE UNA RED DE TRANSMISION DE DATOS
NODO: ORIGEN Y DESTINO DE LOS DATOS ALMACENAN Y PROCESAN INFORMACION ENLACE: INTERCONECTA A LOS NODOS MEDIO DE TRANSMISION ELECTRICA U OPTICA
