1 Conexión de dispositivos
Informática Conalep Guadalajara III Prof. Miguel Alvarado

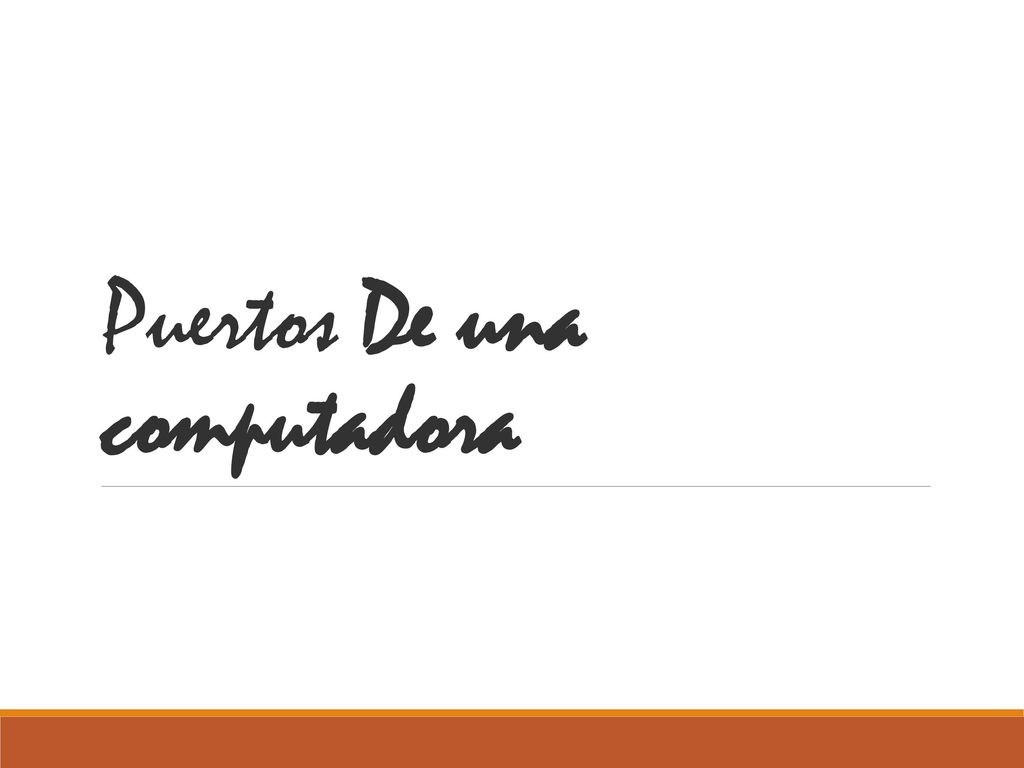

2 Puertos De una computadora

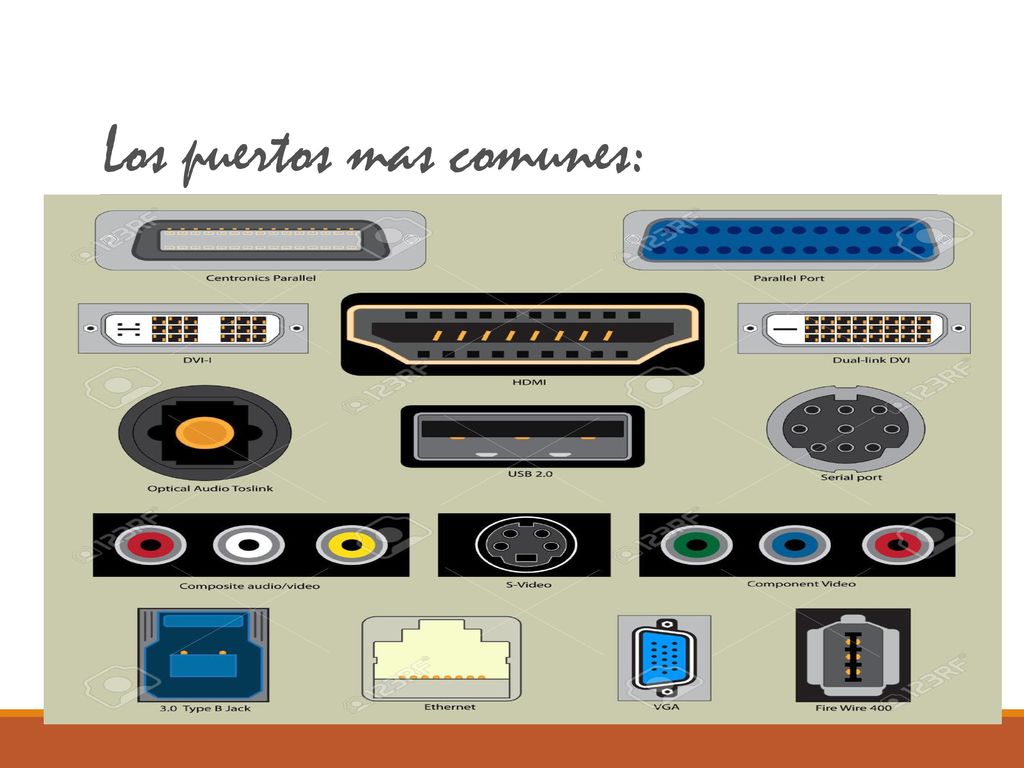

3 Los puertos mas comunes:

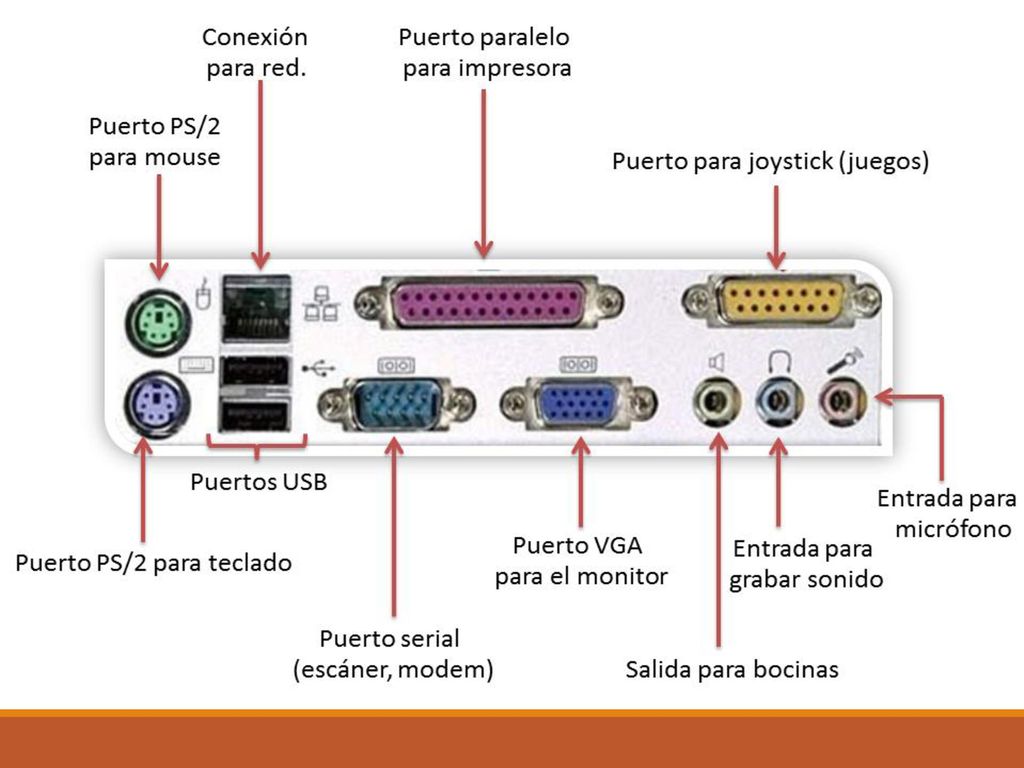

4

5 El puerto serial Conecta periféricos lentos como el módem y el ratón.
Transmite datos sucesivamente en una línea de datos. Realiza conexiones con enchufes de 9 o 25 pins. Conocidos como puertos COM (Communication) COM1 y COM2

6 El puerto paralelo Velocidad de transferencia de datos superior (300 KB/seg). Se conectan dispositivos que suministran o necesitan muchos datos rápidamente, como la impresora, unidades externas de disco, escáneres, etc. Conocidos como puertos LPT (Line Printer).

7 El puerto USB Es uno de los más populares y más utilizados en los puertos estándar en casi todas las computadoras fabricadas hoy. USB significa Universal Serial Bus y sirve como un estándar para Windows® y ordenadores Apple Macintosh. USB también es útil para “plug and play” aplicaciones en las que un dispositivo se conecta al puerto USB de la computadora y el conductor se encuentra automáticamente por el SO, reduciendo o eliminando la necesidad de un software en el disco de arranque.

8

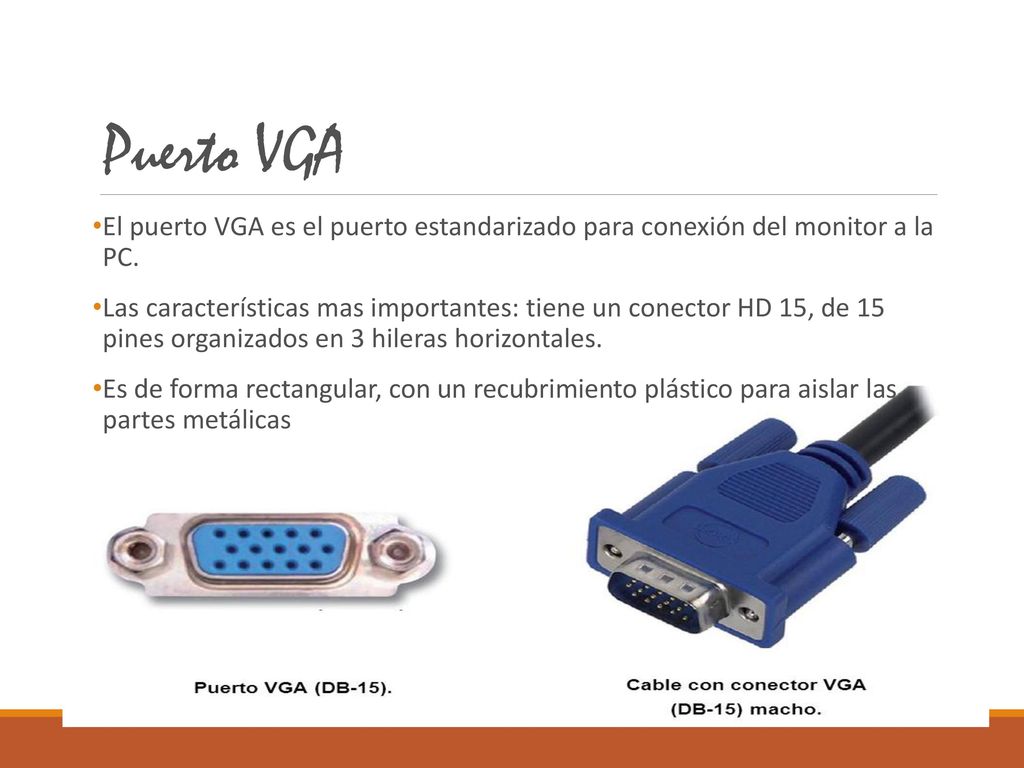

9 Puerto VGA El puerto VGA es el puerto estandarizado para conexión del monitor a la PC. Las características mas importantes: tiene un conector HD 15, de 15 pines organizados en 3 hileras horizontales. Es de forma rectangular, con un recubrimiento plástico para aislar las partes metálicas

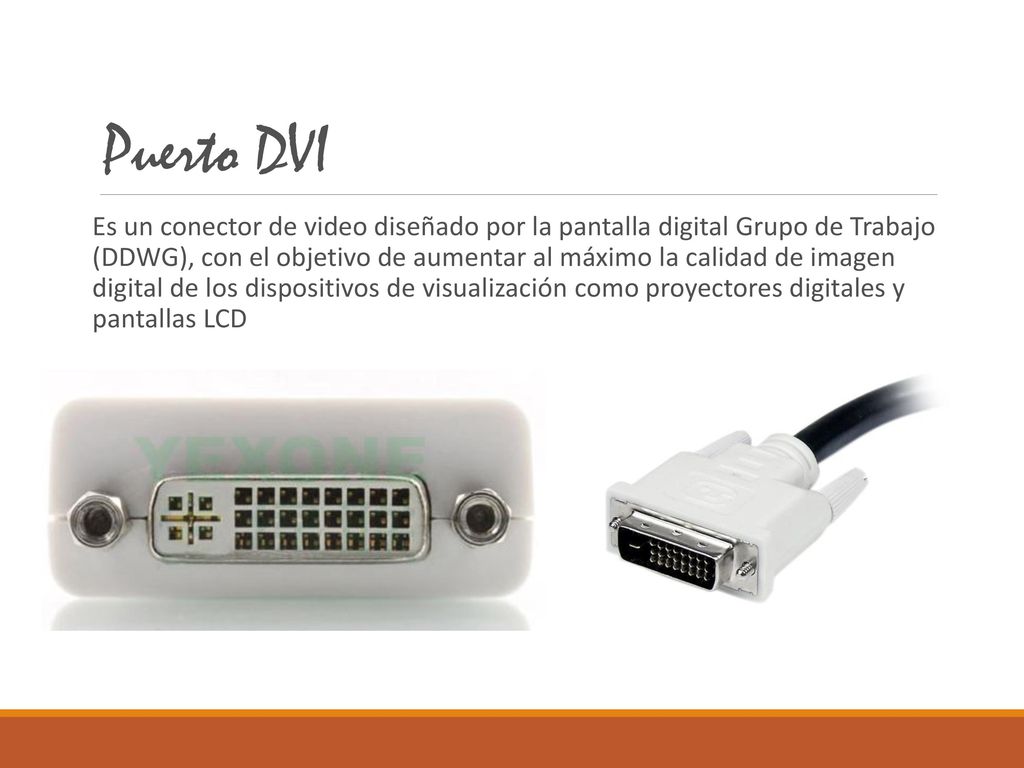

10 Puerto DVI Es un conector de video diseñado por la pantalla digital Grupo de Trabajo (DDWG), con el objetivo de aumentar al máximo la calidad de imagen digital de los dispositivos de visualización como proyectores digitales y pantallas LCD

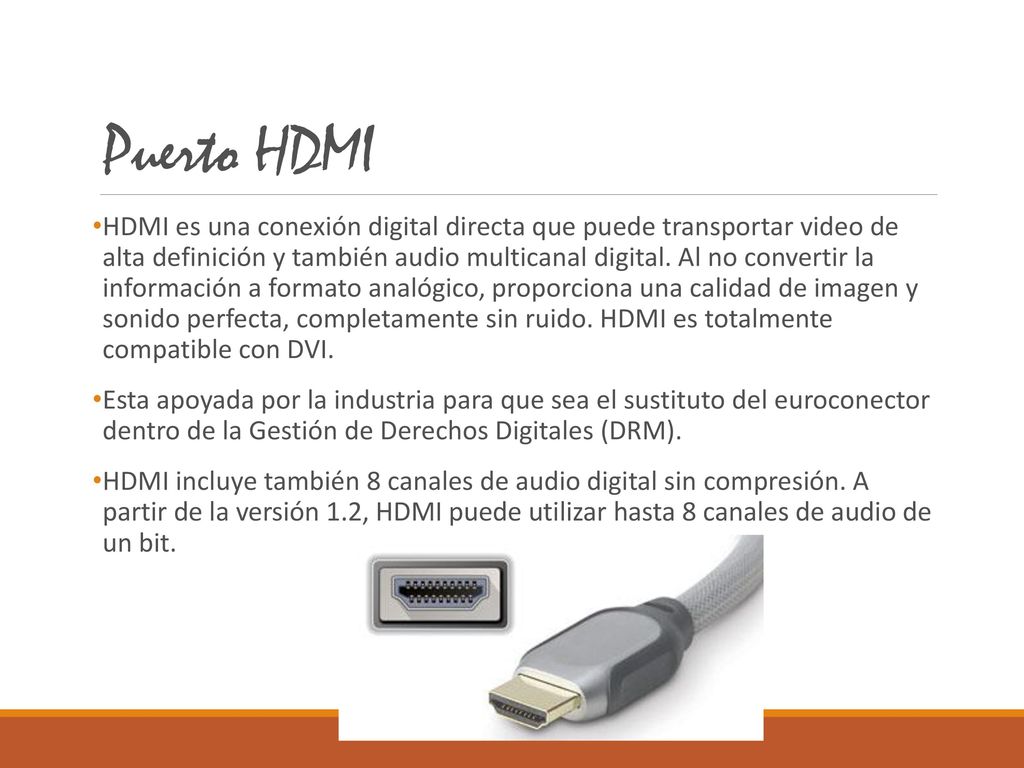

11 Puerto HDMI HDMI es una conexión digital directa que puede transportar video de alta definición y también audio multicanal digital. Al no convertir la información a formato analógico, proporciona una calidad de imagen y sonido perfecta, completamente sin ruido. HDMI es totalmente compatible con DVI. Esta apoyada por la industria para que sea el sustituto del euroconector dentro de la Gestión de Derechos Digitales (DRM). HDMI incluye también 8 canales de audio digital sin compresión. A partir de la versión 1.2, HDMI puede utilizar hasta 8 canales de audio de un bit.

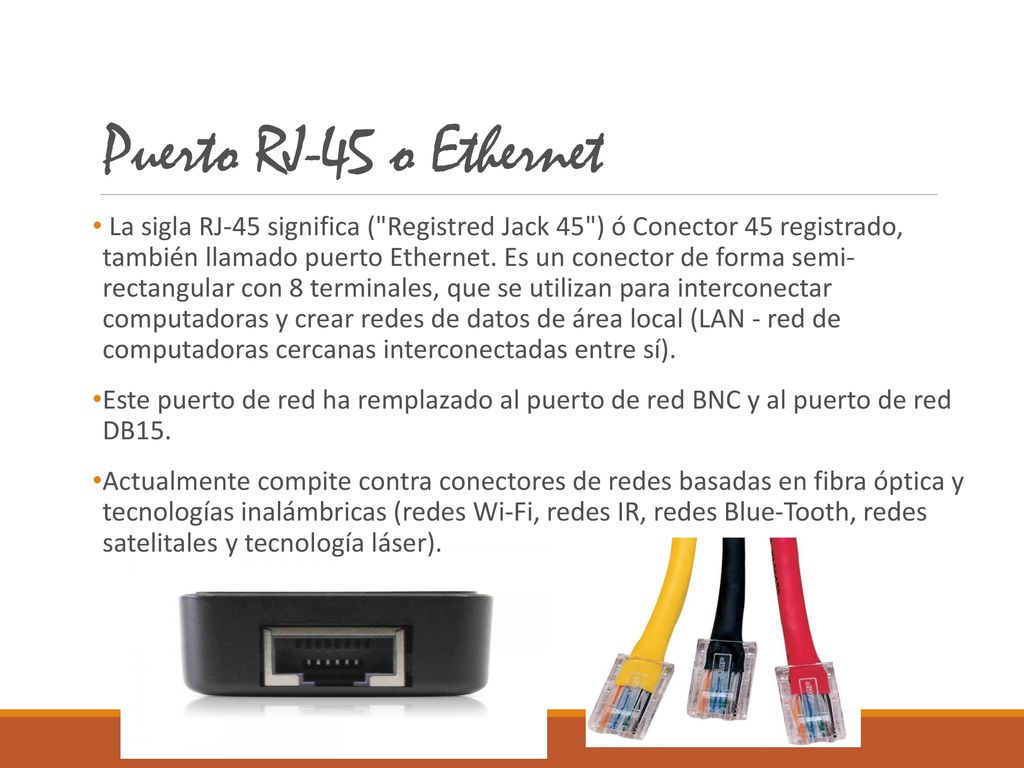

12 Puerto RJ-45 o Ethernet La sigla RJ-45 significa ("Registred Jack 45") ó Conector 45 registrado, también llamado puerto Ethernet. Es un conector de forma semi- rectangular con 8 terminales, que se utilizan para interconectar computadoras y crear redes de datos de área local (LAN - red de computadoras cercanas interconectadas entre sí). Este puerto de red ha remplazado al puerto de red BNC y al puerto de red DB15. Actualmente compite contra conectores de redes basadas en fibra óptica y tecnologías inalámbricas (redes Wi-Fi, redes IR, redes Blue-Tooth, redes satelitales y tecnología láser).

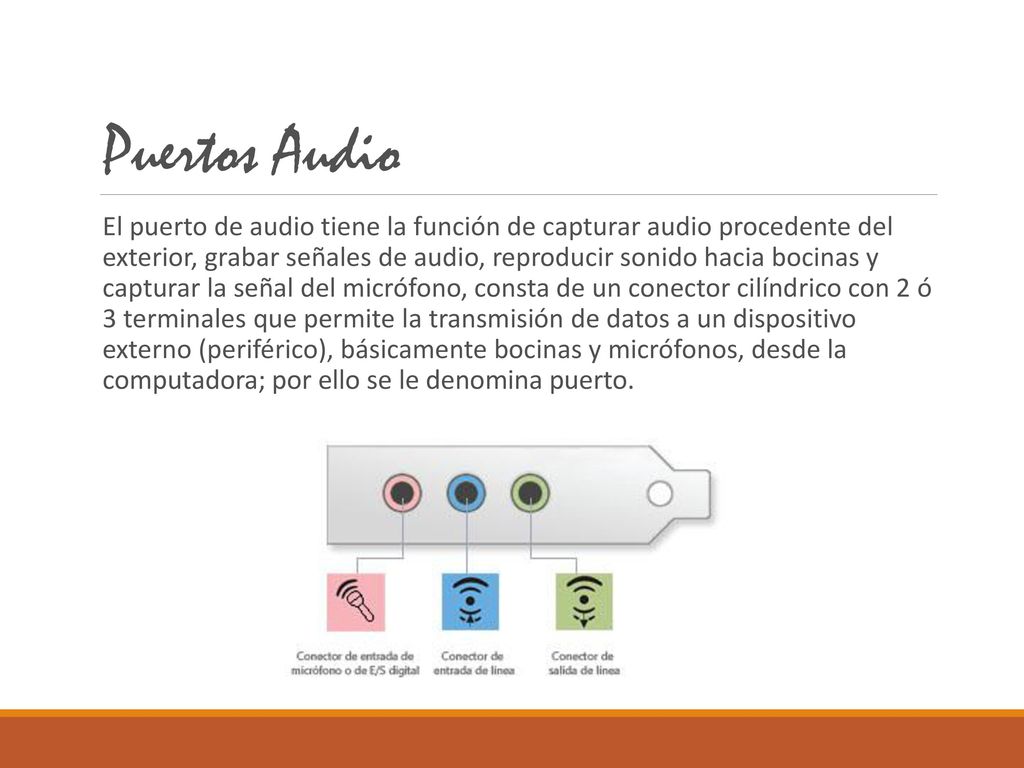

13 Puertos Audio El puerto de audio tiene la función de capturar audio procedente del exterior, grabar señales de audio, reproducir sonido hacia bocinas y capturar la señal del micrófono, consta de un conector cilíndrico con 2 ó 3 terminales que permite la transmisión de datos a un dispositivo externo (periférico), básicamente bocinas y micrófonos, desde la computadora; por ello se le denomina puerto.

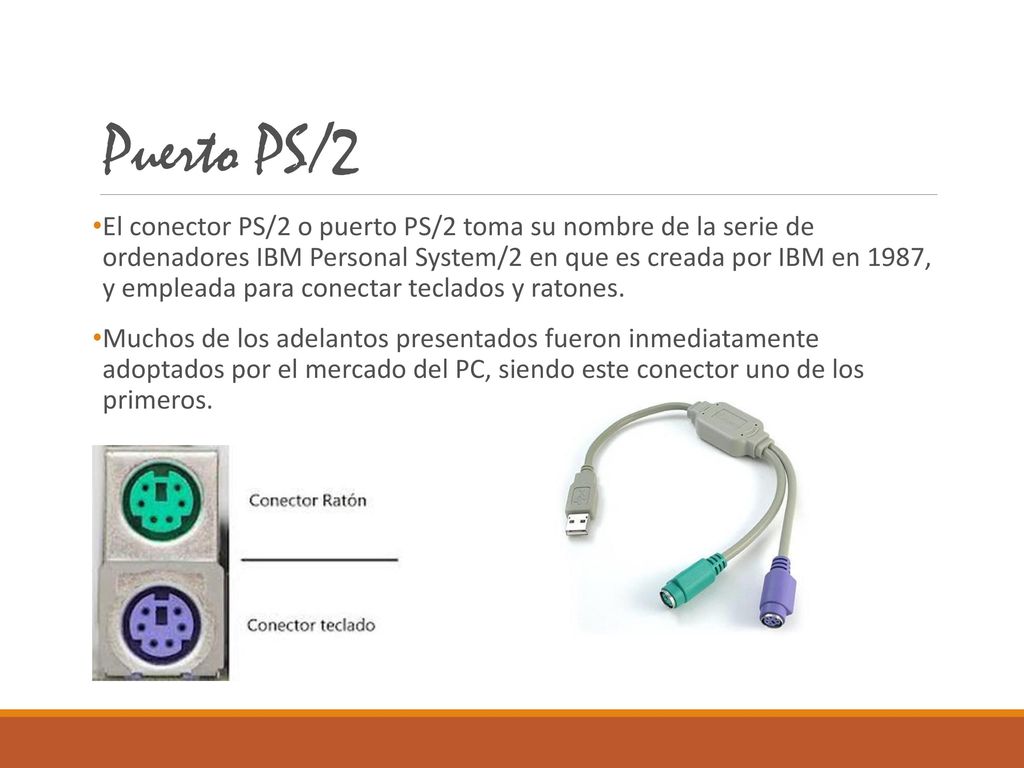

14 Puerto PS/2 El conector PS/2 o puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal System/2 en que es creada por IBM en 1987, y empleada para conectar teclados y ratones. Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo este conector uno de los primeros.
