2 Válvula Reductora de Presión DLV7

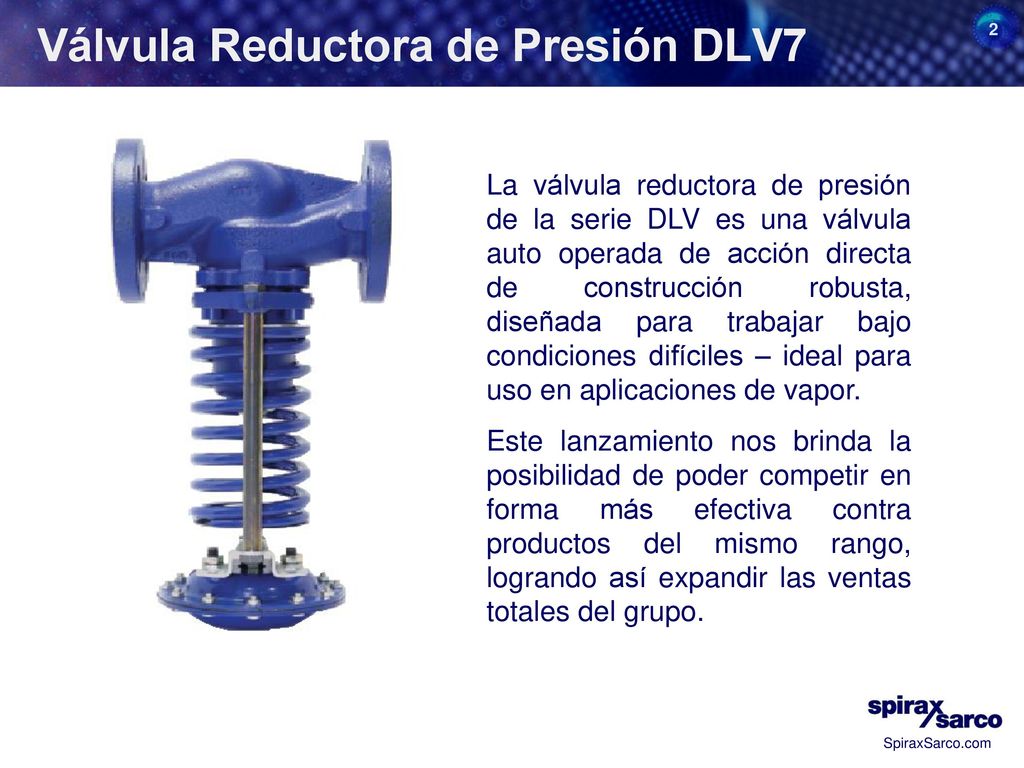

La válvula reductora de presión de la serie DLV es una válvula auto operada de acción directa de construcción robusta, diseñada para trabajar bajo condiciones difíciles – ideal para uso en aplicaciones de vapor. Este lanzamiento nos brinda la posibilidad de poder competir en forma más efectiva contra productos del mismo rango, logrando así expandir las ventas totales del grupo.

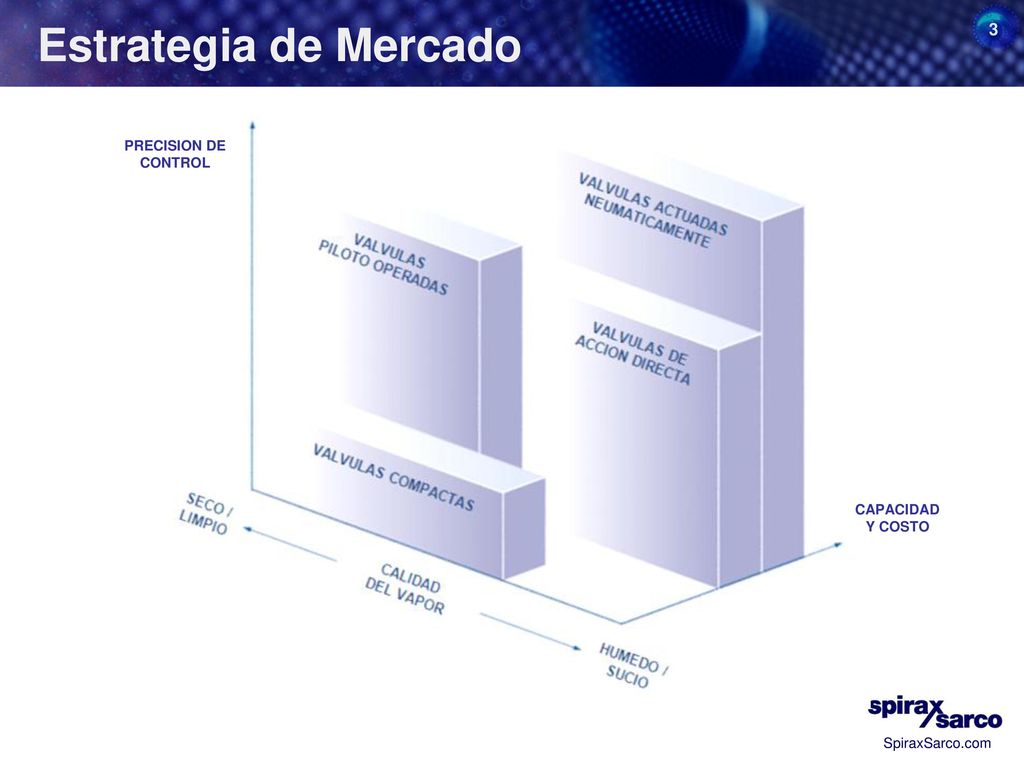

3 Estrategia de Mercado PRECISION DE CONTROL CAPACIDAD Y COSTO

4 Donde ofrecer y vender la DLV7
La válvula DLV7 fue diseñada para complementar el rango de las válvulas de la serie DRV, brinda una solución para reduccón de presión de bajo costo, al utilizar un diseño de internos semi balanceado más simple La válvula DLV7 ha sido pensada para que sea una solución de control de presión que le permita al Grupo desplazar de mercado a una gran variedad de productos fabricados en todo el mundo. La válvula DRV7 permanece como la primera opción para aplicaciones bajo condiciones de servicio severas, es de diseño totalmente balanceada y ofrece la máxima estabilidad en grandes saltos de presión donde los consumos varían con gran rapidéz, o donde se presenten condiciones de proceso inestables.

5 Características y Ventajas de la DLV7
Caraceterísticas Ventajas Auto operada Instalación de bajo costo Internos semi balanceados Diseño confiable Diseño con fuelle único para sello del vástago y balanceo de internos Facilidad de mantenimiento, confiabilidad Utiliza los actuadores de la DRV existentes Bajo nivel de stock y facilidad de selección Resorte de regulación de presión único

6 Características y Ventajas de la DLV7
Costo reducido comparado contra la DRV. Utiliza el cuerpo de las válvulas BSA. Diseño simple y confiable, con internos semi balanceados. Fuelle que permite internos semi balanceados y sello del vástago al mismo tiempo. Elimina muchos de los componentes complejos de la DRV. Reducido número de resortes y actuadores DRV – 15 resortes, 5 actuadores DLV7 – 3 resortes, 3 actuadores Utiliza los actuadores de la DRV (2,4 & 5).

7 Revisión de Diseño Cuerpo, Asiento y Buje

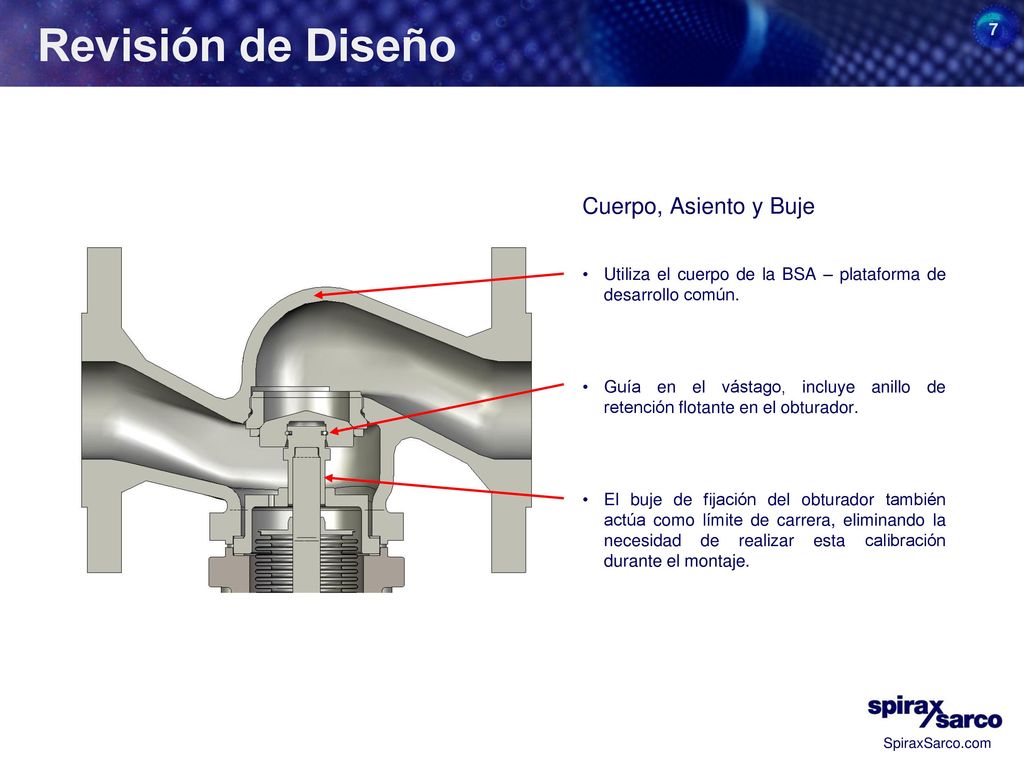

Utiliza el cuerpo de la BSA – plataforma de desarrollo común. Guía en el vástago, incluye anillo de retención flotante en el obturador. El buje de fijación del obturador también actúa como límite de carrera, eliminando la necesidad de realizar esta calibración durante el montaje.

8 Revisión de Diseño Bonete, Vástago y Resorte

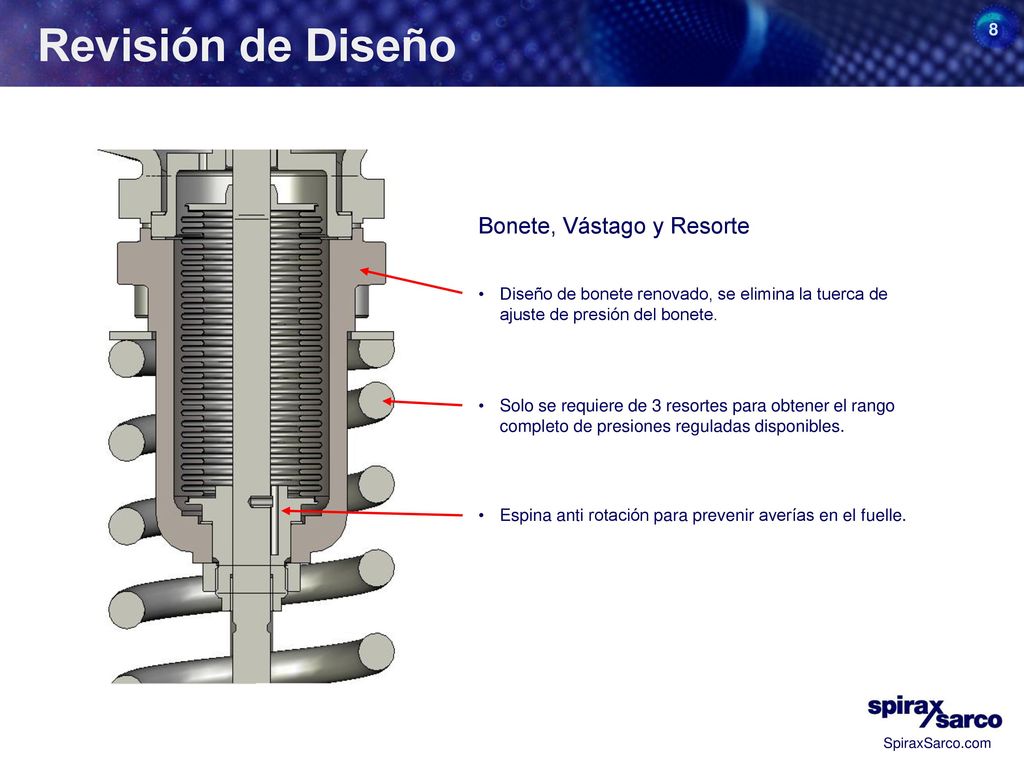

Diseño de bonete renovado, se elimina la tuerca de ajuste de presión del bonete. Solo se requiere de 3 resortes para obtener el rango completo de presiones reguladas disponibles. Espina anti rotación para prevenir averías en el fuelle.

9 Revisión de Diseño Asiento Obturador

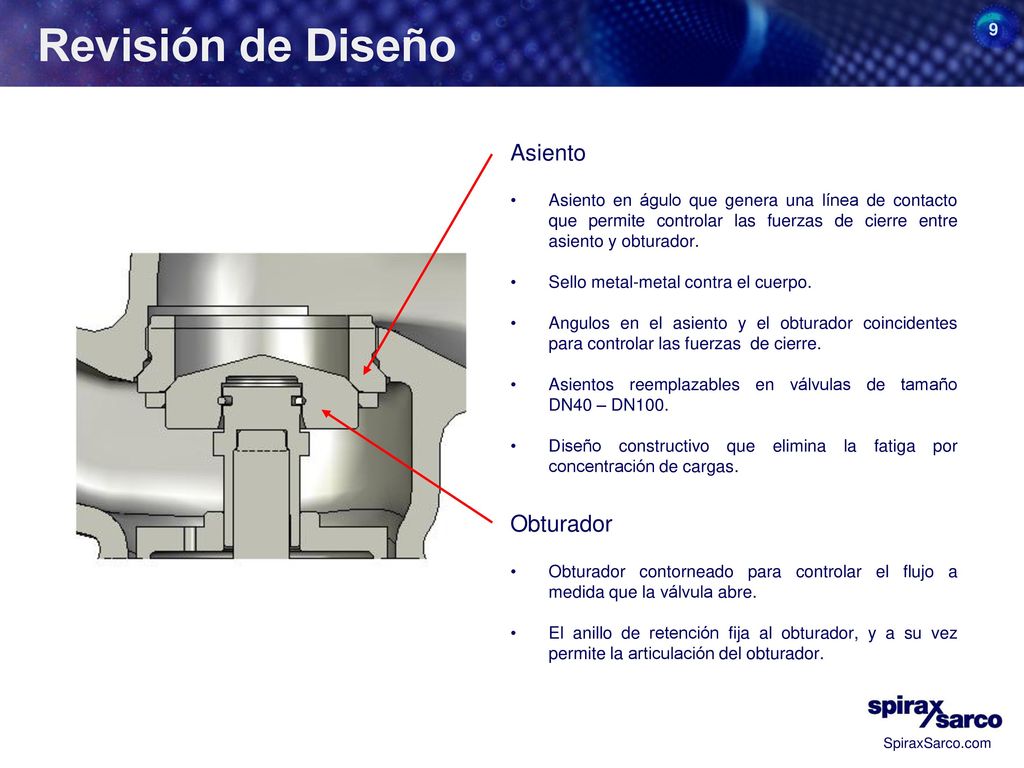

Asiento en águlo que genera una línea de contacto que permite controlar las fuerzas de cierre entre asiento y obturador. Sello metal-metal contra el cuerpo. Angulos en el asiento y el obturador coincidentes para controlar las fuerzas de cierre. Asientos reemplazables en válvulas de tamaño DN40 – DN100. Diseño constructivo que elimina la fatiga por concentración de cargas. Obturador Obturador contorneado para controlar el flujo a medida que la válvula abre. El anillo de retención fija al obturador, y a su vez permite la articulación del obturador.

10 Seteo de Presión Regulada

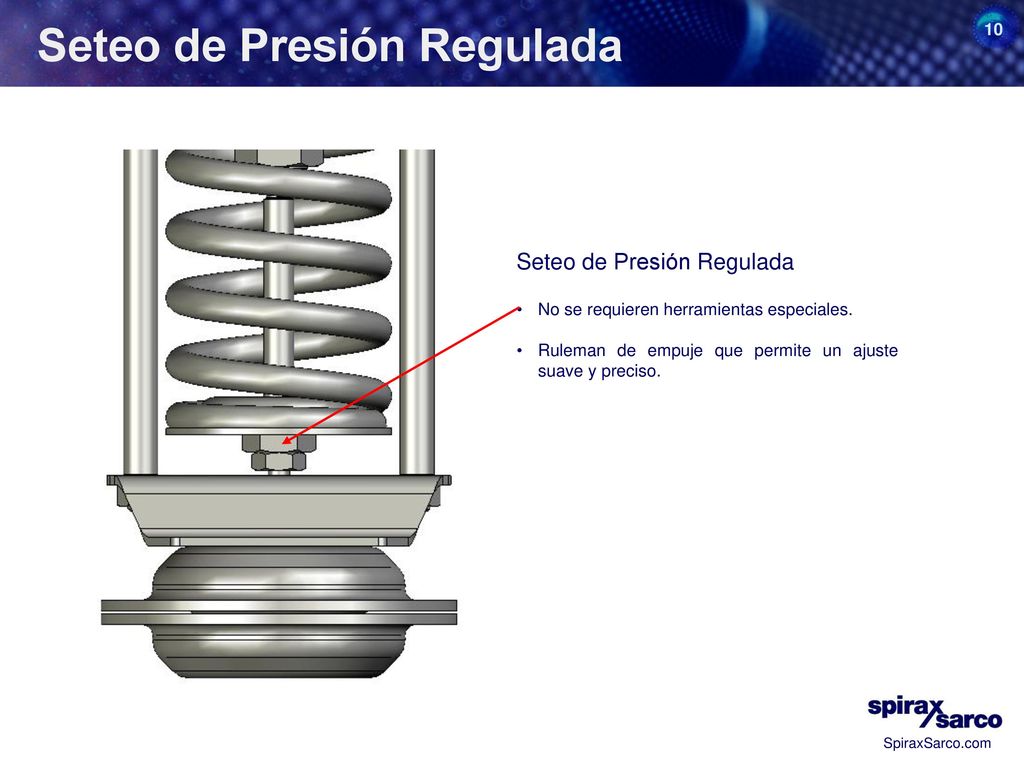

No se requieren herramientas especiales. Ruleman de empuje que permite un ajuste suave y preciso.

11 Esquemas de Instalación

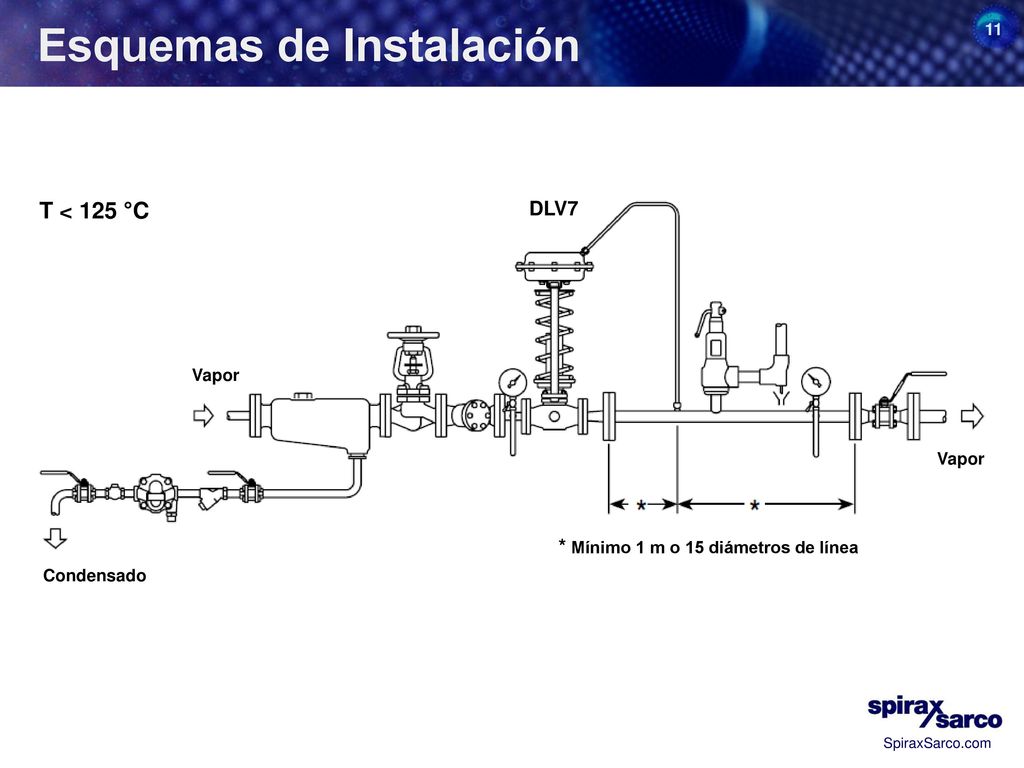

Vapor Condensado * Mínimo 1 m o 15 diámetros de línea DLV7 T < 125 °C

12 Esquemas de Instalación

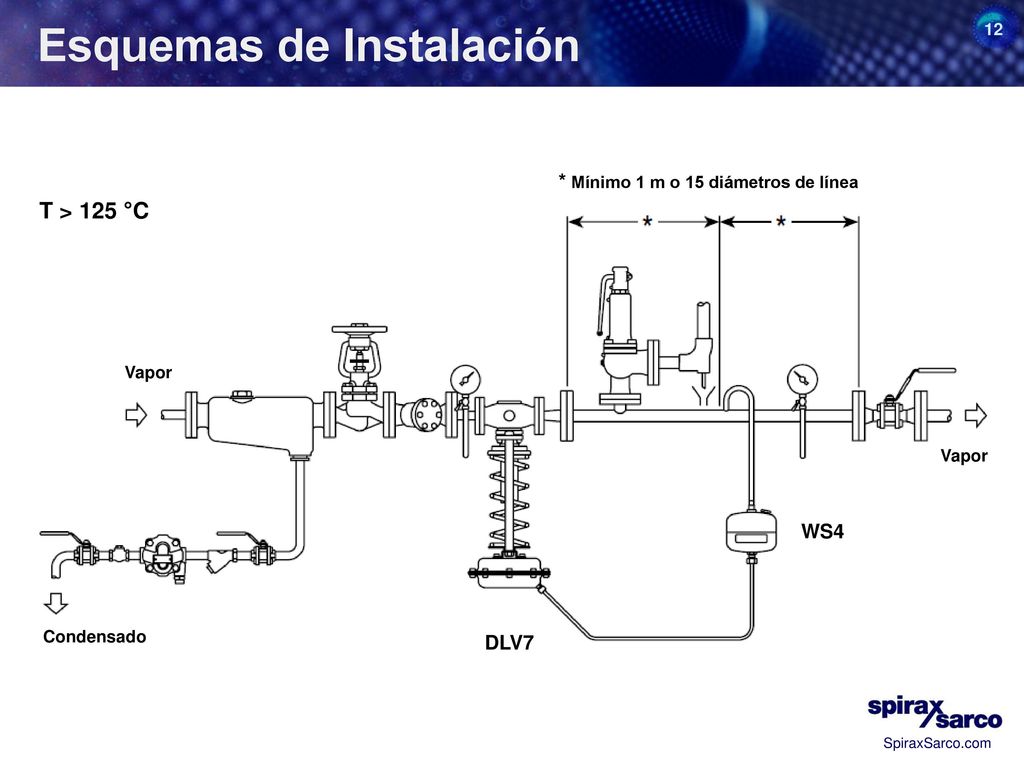

Vapor Condensado * Mínimo 1 m o 15 diámetros de línea DLV7 WS4 T > 125 °C

13 Principios de Funcionamiento
Ps = 0 Pe Ps

14 Principios de Funcionamiento
Pe Ps 0 < Ps < Pr

15 Principios de Funcionamiento
Pe Ps Ps = Pr

16 Comparativa DLV vs. DRV Cliente Tier 1 Cliente Tier 2 DRV DLV7
Fundición Nodular, Acero Fundidio y Acero Inoxidable Fundido Fundición Nodular PN16, PN40, ANSI 150 y ANSI 300 PN16 y PN25 Roscada y Bridada Bridada Totalmente balanceeda Semi balanceada Presión regulada desde 0.1 a 20 bar(g) Presión regulada desde 0.2 a 13 bar(g) Fluidos: Vapor, Gases Inertes y Agua Fluidos: Vapor Válvula de alivio de presión (DEP) - Asiento Blando

17 Totalmente Balanceado

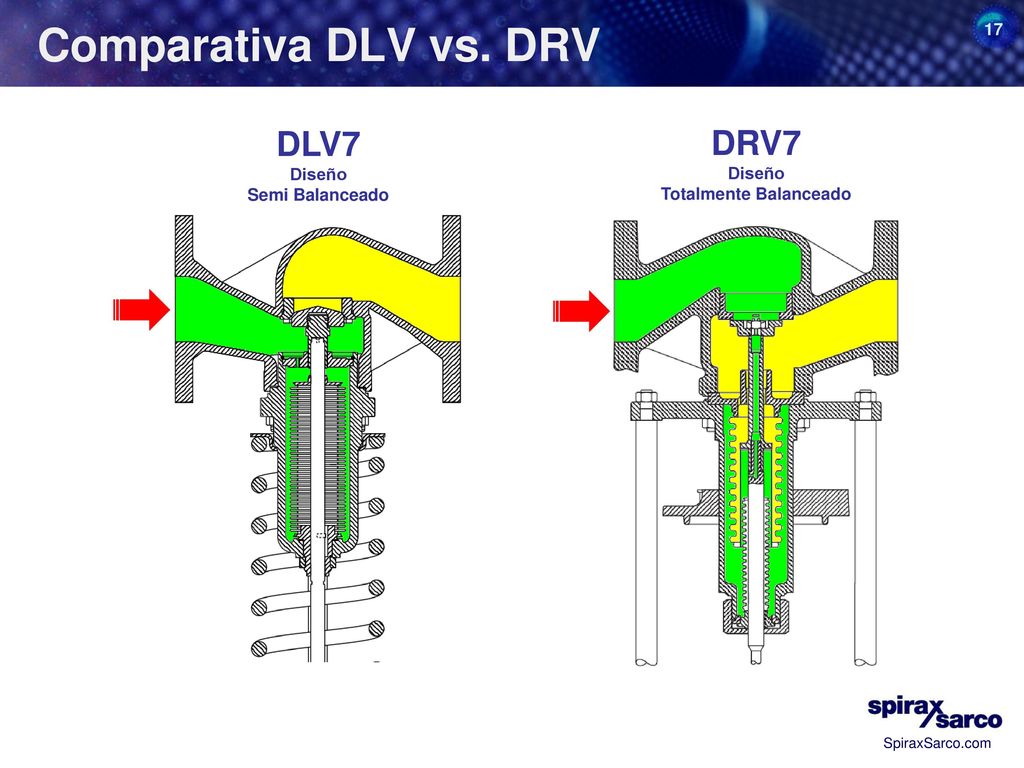

Comparativa DLV vs. DRV DLV7 Diseño Semi Balanceado DRV7 Diseño Totalmente Balanceado

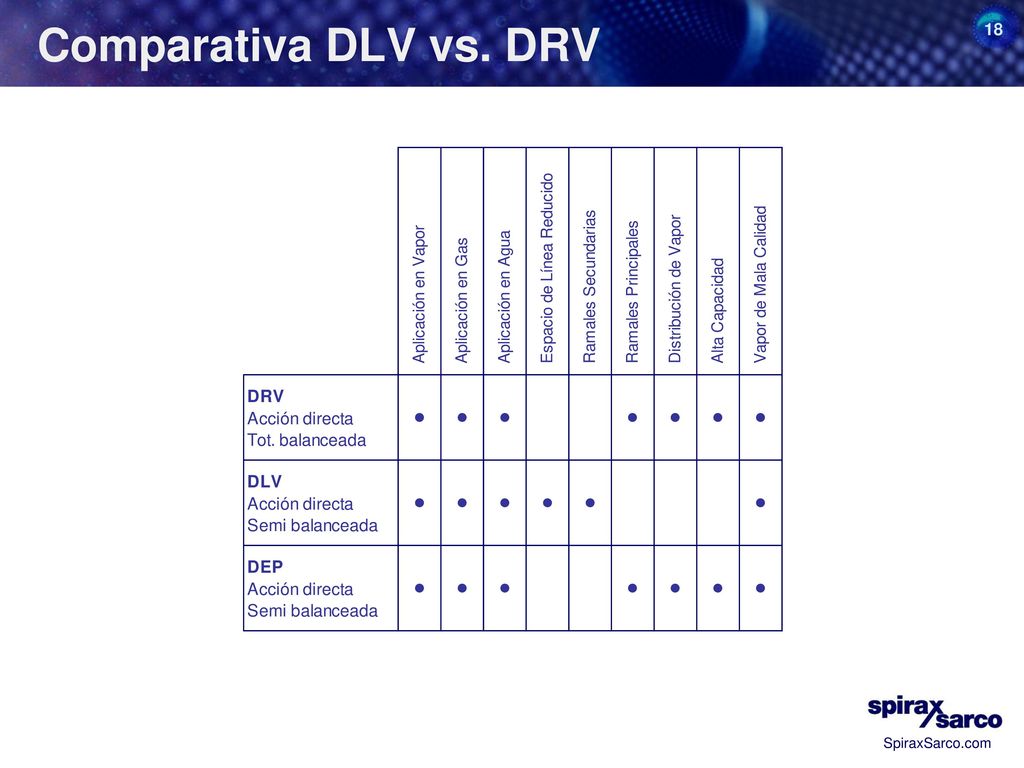

18 Comparativa DLV vs. DRV

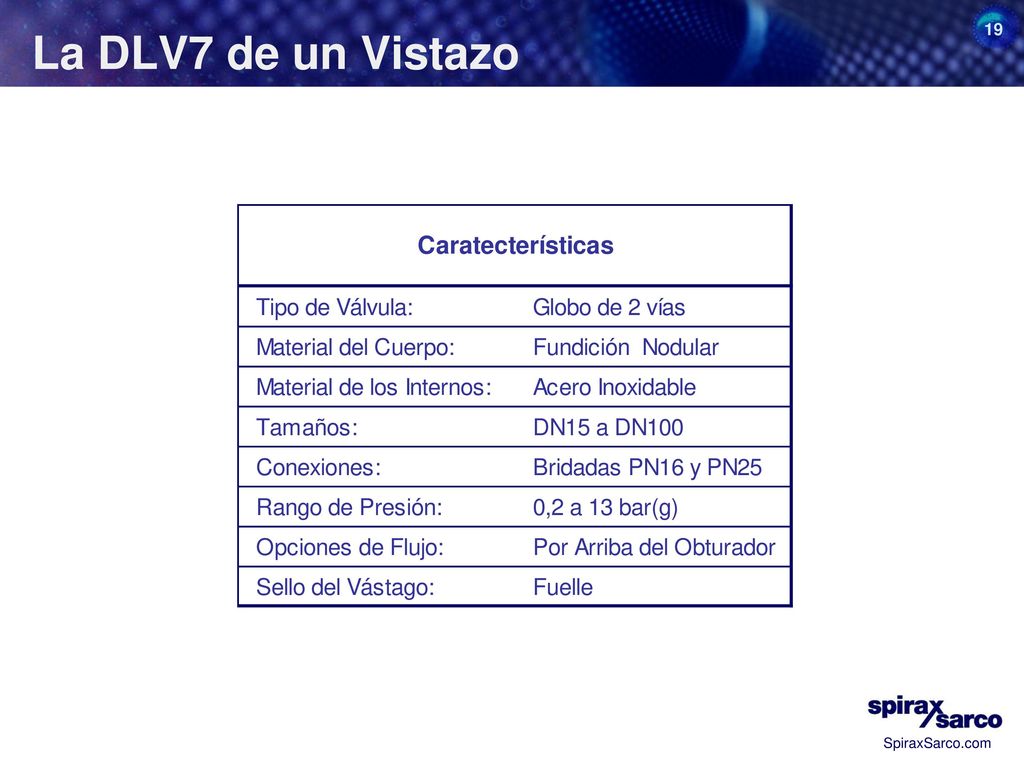

19 La DLV7 de un Vistazo
