ABS NOPON sistema de aireación de burbuja fina

Presentación del tema: "ABS NOPON sistema de aireación de burbuja fina"— Transcripción de la presentación:

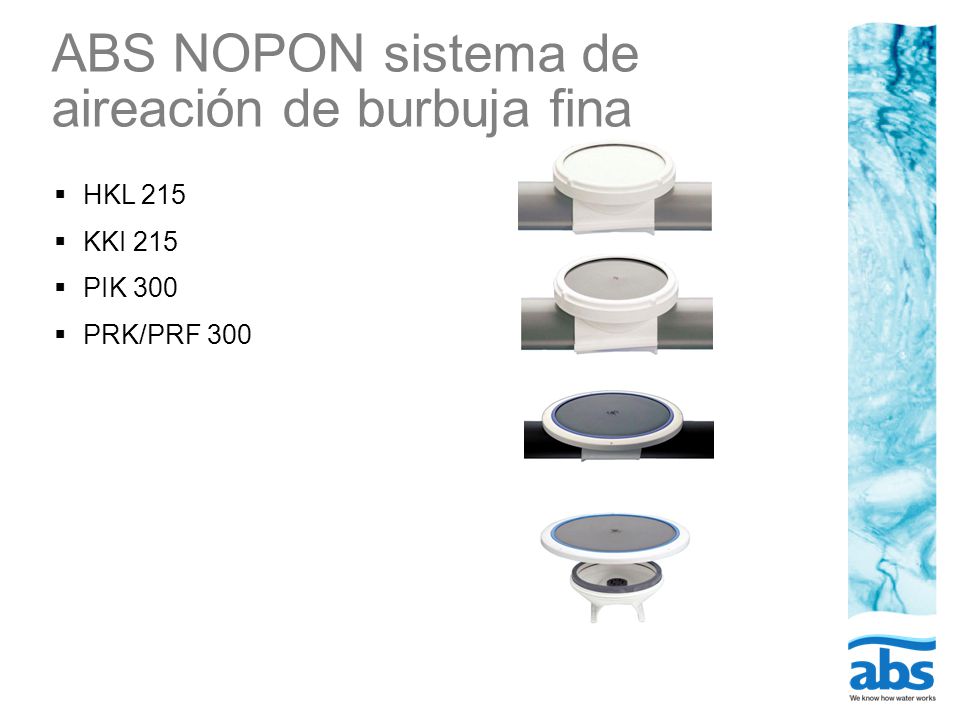

1 ABS NOPON sistema de aireación de burbuja fina
HKL 215 KKI 215 PIK 300 PRK/PRF 300

2 Aplicaciones En plantas de tratamiento de aguas residuales
para la eliminación de nutrientes y aplicaciones SBR (KKI 215, PRF/PRK 300) para ciertos tipo de agua residual agresiva (HKL 215) Viikinmäki_Helsinki wastewater treatment plant

3 Ventajas Uno de los sistemas de aireación de burbuja fina más utilizados y fiables del mundo La mejor elección cuando se prevé un futuro incremento de la capacidad de aireación de la planta Puede duplicarse la superficie de membrana mediante la instalación de PRF de 300 mm en el cuerpo de los KKI ya instalados Fijación mediante cuña fácil y rápida de instalar En el propio lugar de la instalación y para tuberías de diversos materiales La configuración de los difusores es muy fácil de cambiar Los tubos no van pegados Cada difusor va equipado con una válvula de retención Como medida de seguridad adicional que previene eficazmente que el lodo entre en la tubería y bloquee el sistema Su singular diseño garantiza menores bajadas de presión y, por tanto, un mayor rendimiento

4 Características Los materiales del difusor (PP, PVC, EPDM, HDPE) garantizan rendimiento, fiabilidad y una larga vida útil Posibilidad de montaje en instalaciones de acero inoxidable Anillo de acoplamiento exclusivo realizado en un material anti-fricción con lubricación por agua Permite la expansión de la membrana sin problemas de abrasión Minimiza la fricción entre los materiales Gracias a esta característica, es fácil abrir el difusor para mantenimiento incluso después de un largo período de funcionamiento La membrana no está pegada a ningún anillo roscado ni tornillo fijador Los componentes del cuerpo del difusor PIK 300 están realizados en materiales reciclables Como alternativa, también puede ofrecerse esta opción para toda la parrilla Todos los materiales tienen un ciclo de vida prolongado

5 Características Materiales de PIK 300 de última generación
Permite que la membrana se desprenda del anillo de acoplamiento cuando se bloquea la membrana e incrementa la presión interna De este modo se mantienen las características físicas de la membrana garantizando una vida útil más larga y un rendimiento de transferencia más duradero En PRK/PRF300 la resistencia de la membrana es más alta que en PIK 300 lo que hace que este modelo sea especialmente adecuado para aplicaciones SBR. En los PIK 300 todos los materiales soportan trabajos prolongados y temperaturas de hasta 100°C Puede incrementarse un 100 % la capacidad de aireación y mejorar considerablemente el rendimiento de la transferencia de oxígeno mediante la sencilla instalación de PRF en cuerpos de HKL o KKI ya instalados.

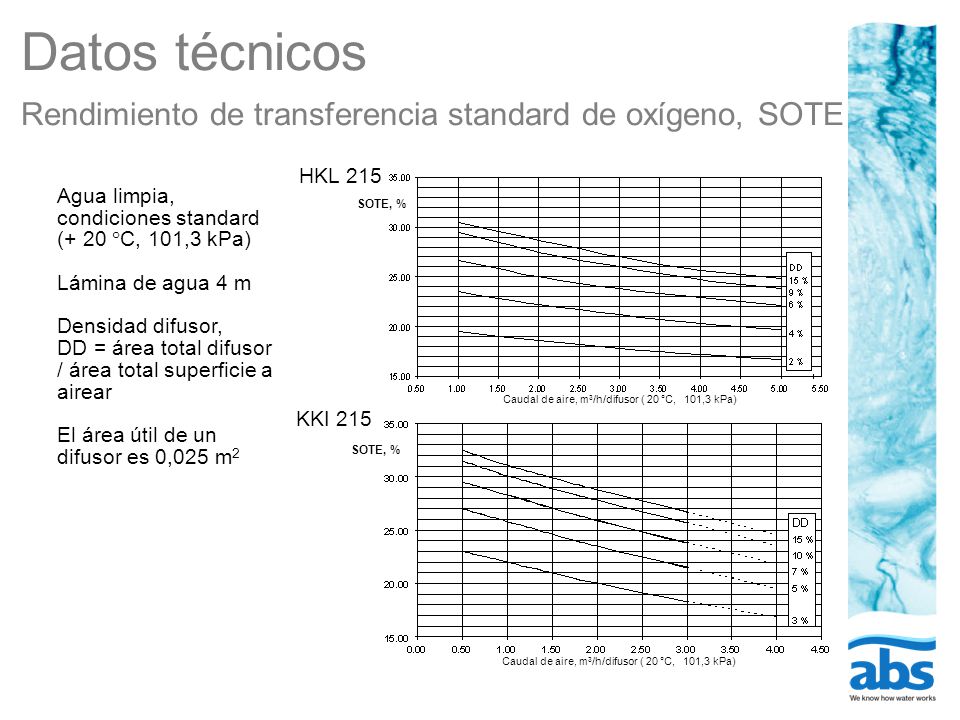

6 Datos técnicos Rendimiento de transferencia standard de oxígeno, SOTE
HKL 215 Agua limpia, condiciones standard (+ 20 °C, 101,3 kPa) Lámina de agua 4 m Densidad difusor, DD = área total difusor / área total superficie a airear El área útil de un difusor es 0,025 m2 SOTE, % Caudal de aire, m3/h/difusor ( 20 °C, 101,3 kPa) KKI 215 SOTE, % Caudal de aire, m3/h/difusor ( 20 °C, 101,3 kPa)

7 Datos técnicos Rendimiento de transferencia standard de oxígeno, SOTE
PIK 300 DD 25 % 20 % 15 % 10 % 5 % Agua limpia, condiciones standard (+ 20 °C, 101,3 kPa) Lámina de agua 4 m Densidad del difusor, DD = área total difusor / área total superficie a airear El área útil de un difusor es 0,060 m2 SOTE, % Caudal de aire, m3/h/difusor ( 20 °C, 101,3 kPa) PRK/PRF 300

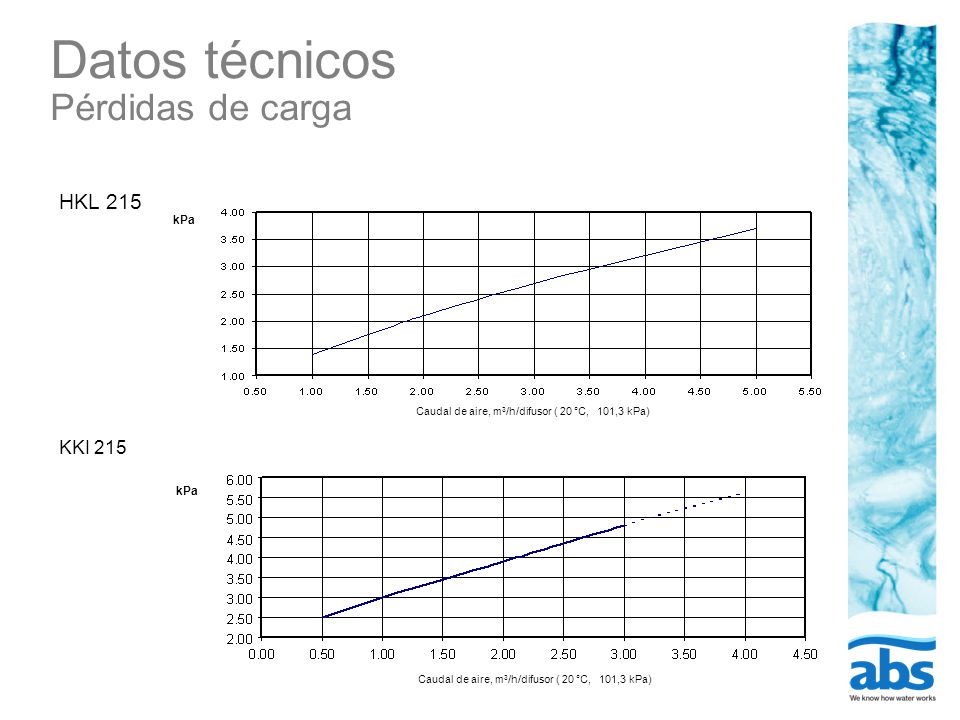

8 Datos técnicos Pérdidas de carga
HKL 215 kPa Caudal de aire, m3/h/difusor ( 20 °C, 101,3 kPa) KKI 215 kPa Caudal de aire, m3/h/difusor ( 20 °C, 101,3 kPa)

9 Datos técnicos Pérdidas de carga
PIK 300 kPa Caudal de aire, m3/h/difusor ( 20 °C, 101,3 kPa) PRK/PRF 300 kPa Caudal de aire, m3/h/difusor ( 20 °C, 101,3 kPa)

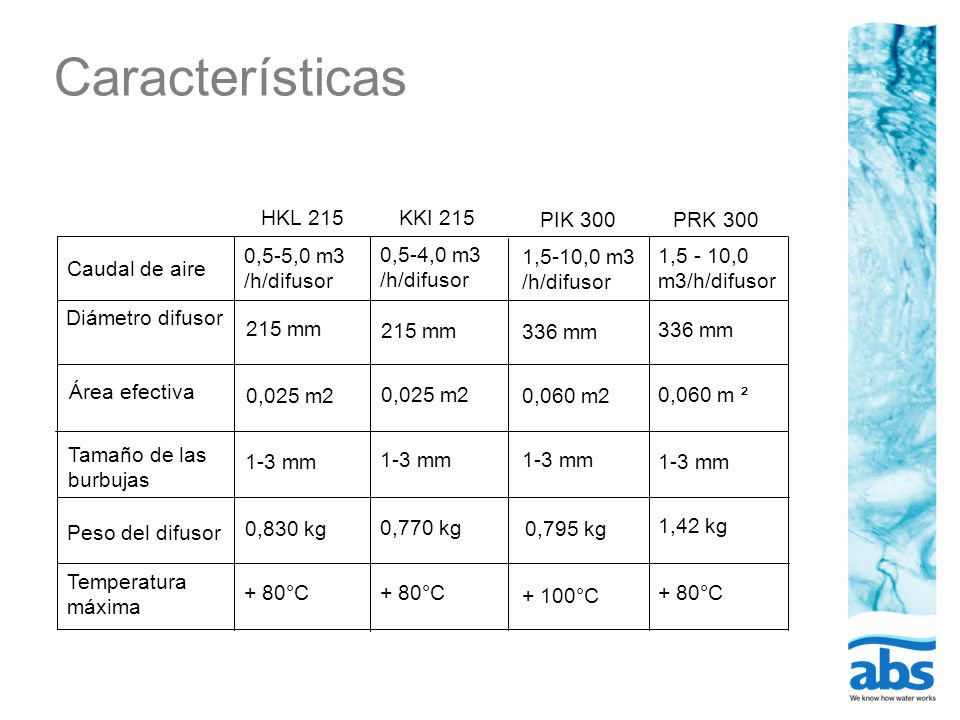

10 Características HKL 215 KKI 215 PIK 300 PRK 300 0,5-5,0 m3 /h/difusor
Caudal de aire Diámetro difusor 215 mm 215 mm 336 mm 336 mm Área efectiva 0,025 m2 0,025 m2 0,060 m2 0,060 m ² Tamaño de las burbujas 1-3 mm 1-3 mm 1-3 mm 1-3 mm Peso del difusor 0,830 kg 0,770 kg 0,795 kg 1,42 kg Temperatura máxima + 80°C + 80°C + 100°C + 80°C

11 Resumen Producto para plantas de tratamiento de aguas residuales, especialmente adecuado para agua residual agresiva Uno de los sistemas de aireación de burbuja fina más utilizados y fiables del mundo Los materiales del difusor (PP, PVC, EPDM, HDPE) garantizan rendimiento, fiabilidad y una larga vida útil
