Industrias I – Clase Práctica

Presentación del tema: "Industrias I – Clase Práctica"— Transcripción de la presentación:

1 Industrias I – Clase Práctica
Trituración 15/03/2017

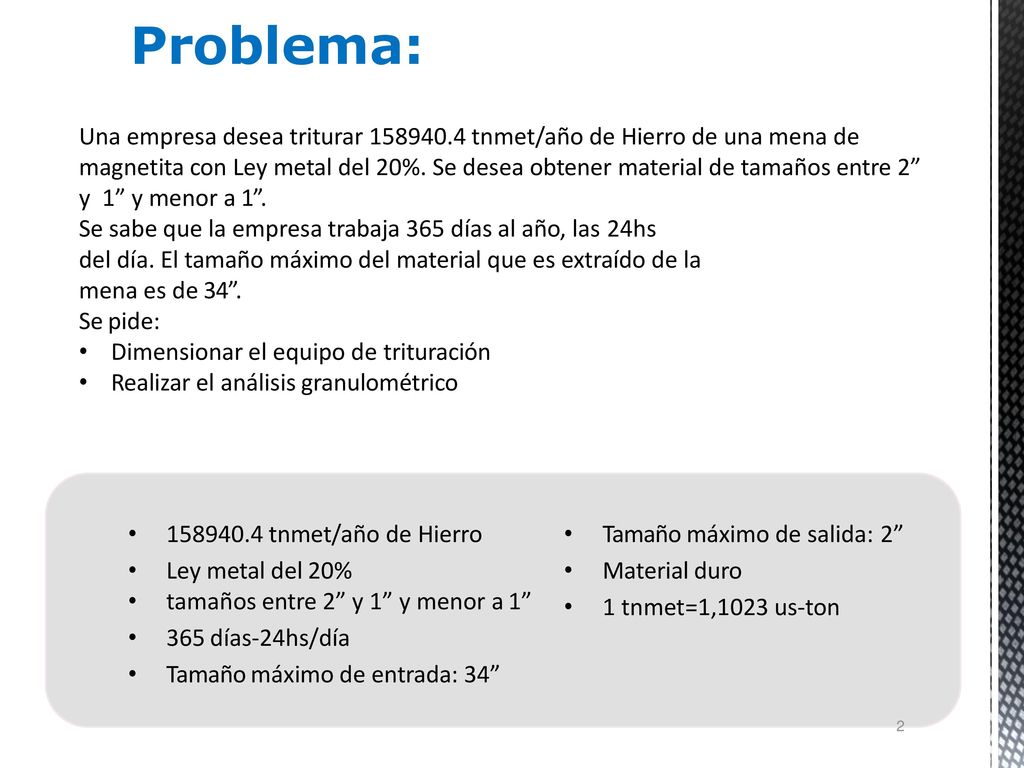

2 Problema: Una empresa desea triturar tnmet/año de Hierro de una mena de magnetita con Ley metal del 20%. Se desea obtener material de tamaños entre 2” y 1” y menor a 1”. Se sabe que la empresa trabaja 365 días al año, las 24hs del día. El tamaño máximo del material que es extraído de la mena es de 34”. Se pide: Dimensionar el equipo de trituración Realizar el análisis granulométrico tnmet/año de Hierro Ley metal del 20% tamaños entre 2” y 1” y menor a 1” 365 días-24hs/día Tamaño máximo de entrada: 34” Tamaño máximo de salida: 2” Material duro 1 tnmet=1,1023 us-ton

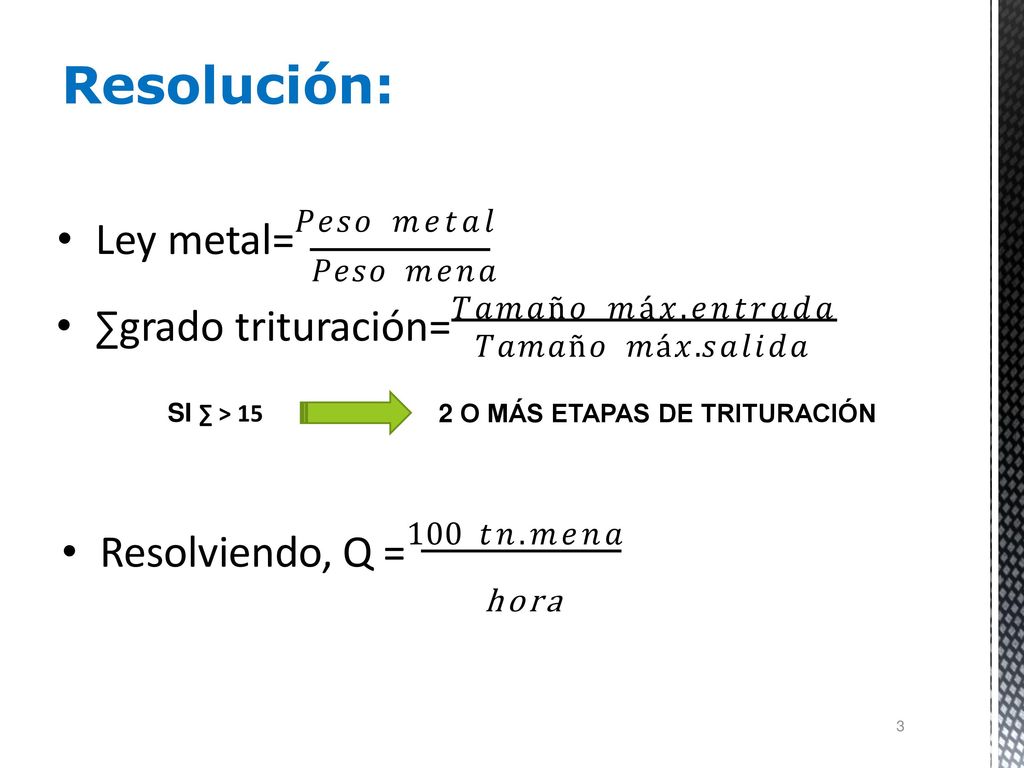

3 Resolución: • Ley metal=𝑃𝑒𝑠𝑜 𝑚𝑒𝑡𝑎𝑙
𝑃𝑒𝑠𝑜 𝑚𝑒𝑛𝑎 • ∑grado trituración= 𝑇𝑎𝑚𝑎ñ𝑜 𝑚á𝑥.𝑒𝑛𝑡𝑟𝑎𝑑𝑎 𝑇𝑎𝑚𝑎ñ𝑜 𝑚á𝑥.𝑠𝑎𝑙𝑖𝑑𝑎 SI ∑ > 15 2 O MÁS ETAPAS DE TRITURACIÓN • Resolviendo, Q =100 𝑡𝑛.𝑚𝑒𝑛𝑎 hora

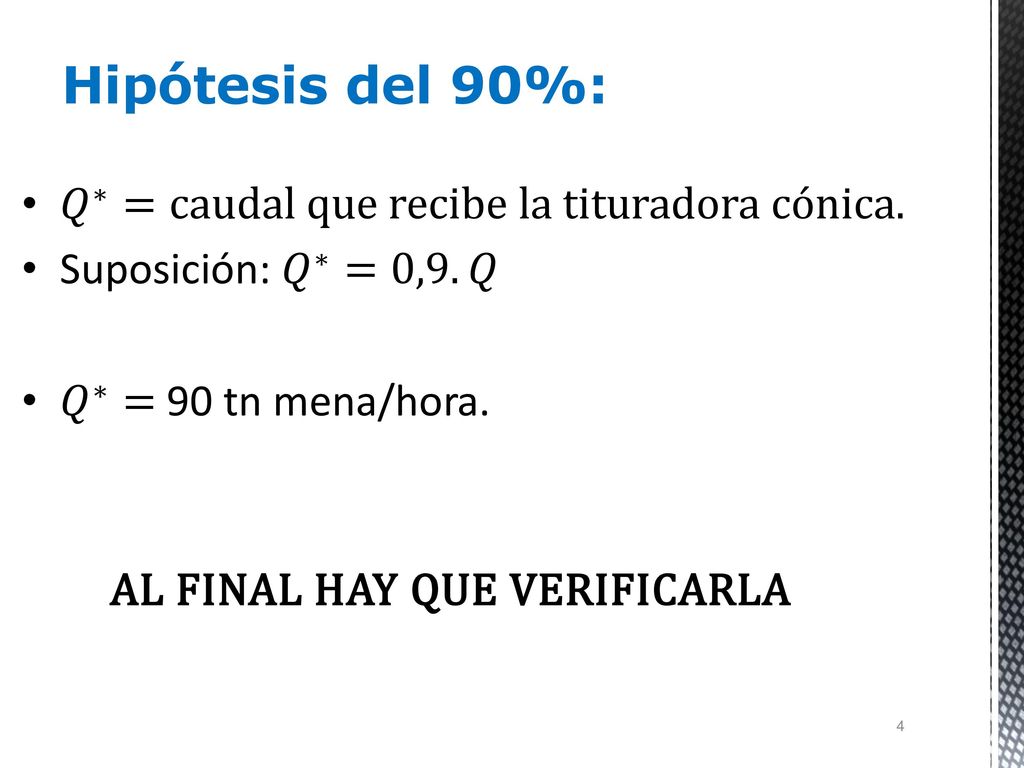

4 Hipótesis del 90%: 𝑄∗ = caudal que recibe la tituradora cónica.
• Suposición: 𝑄∗ = 0,9. 𝑄 𝑄∗ = 90 tn mena/hora. AL FINAL HAY QUE VERIFICARLA

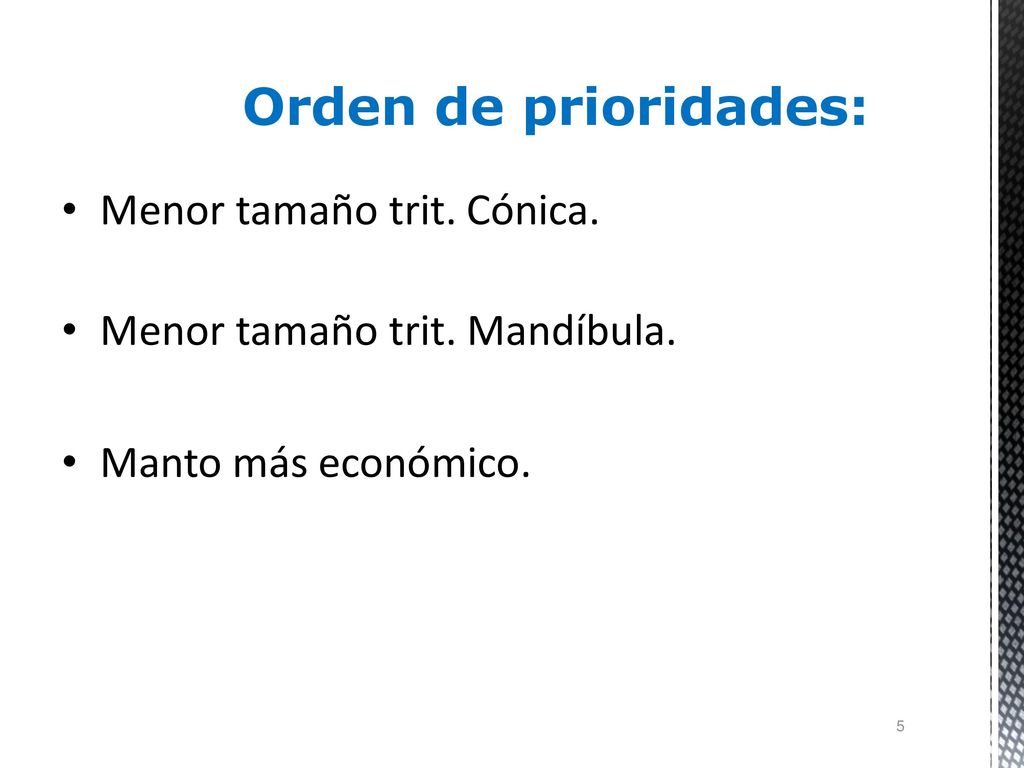

5 Orden de prioridades: Menor tamaño trit. Cónica.
Menor tamaño trit. Mandíbula. Manto más económico.

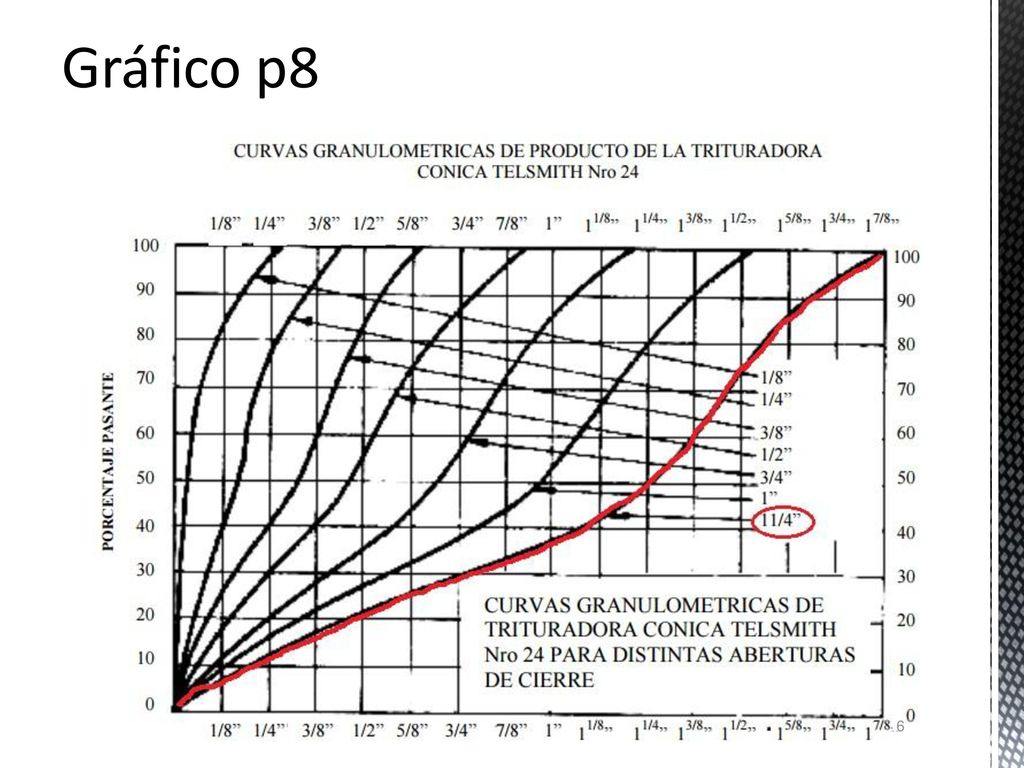

6 Gráfico p8

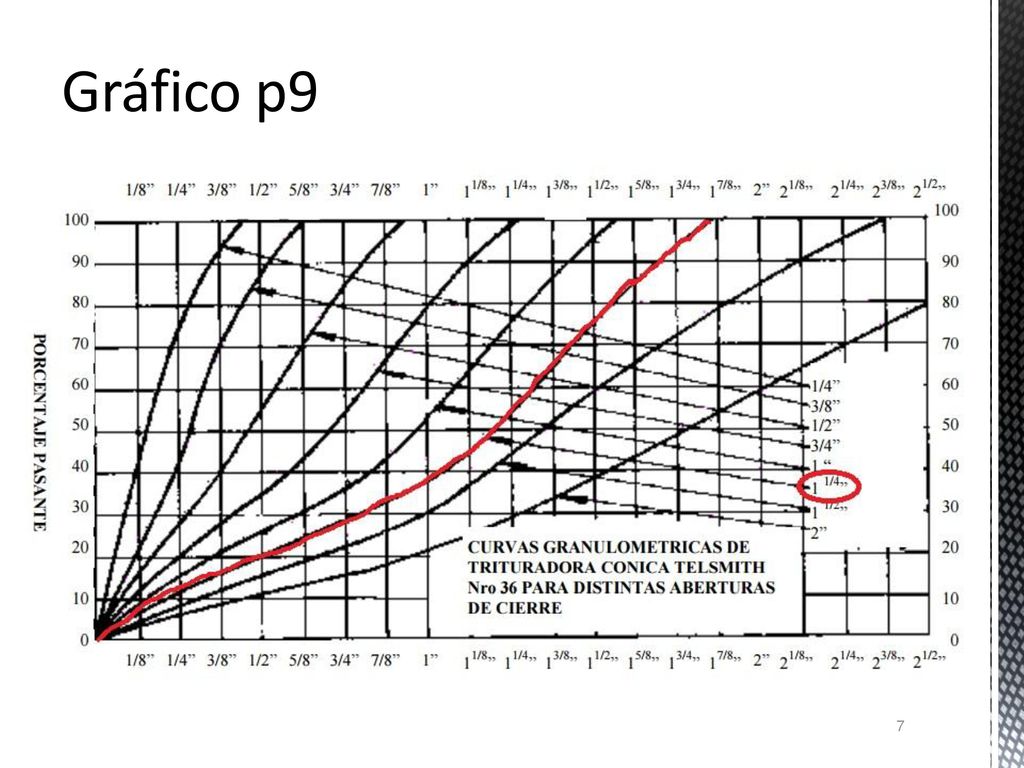

7 Gráfico p9

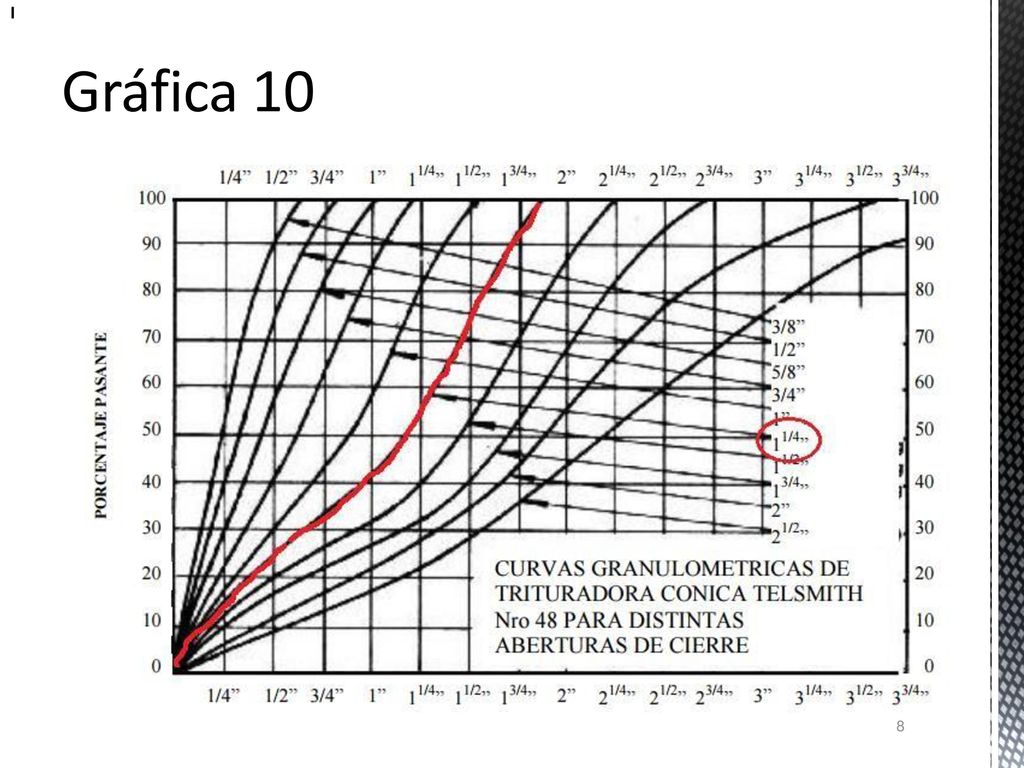

8 I Gráfica 10

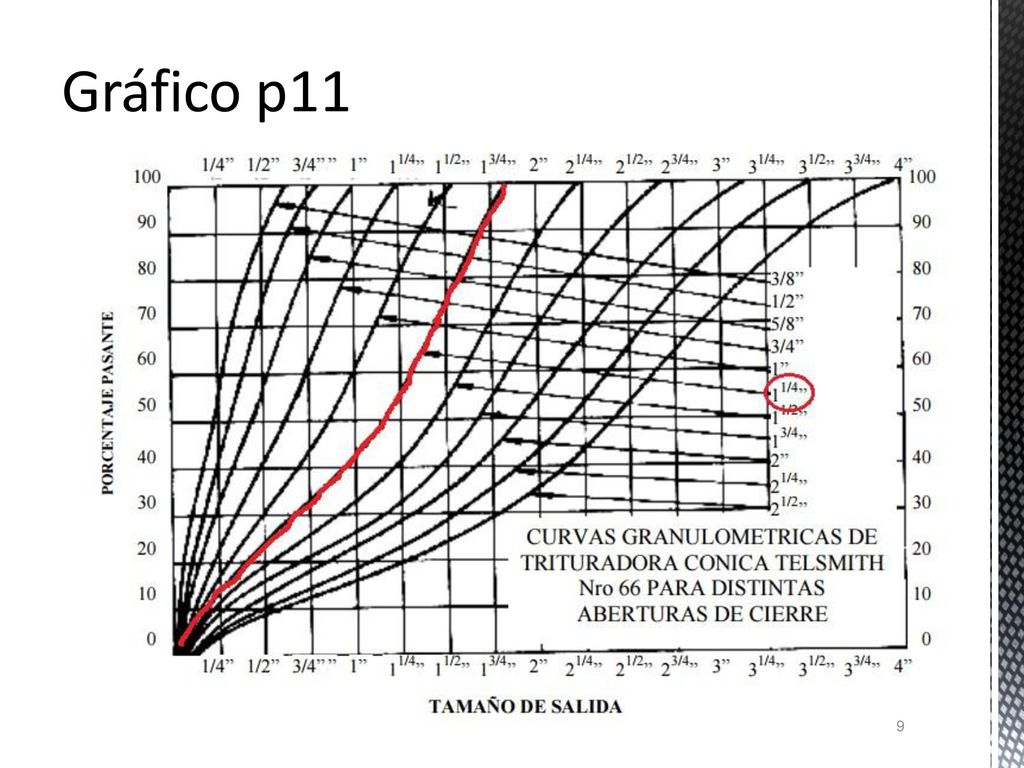

9 Gráfico p11

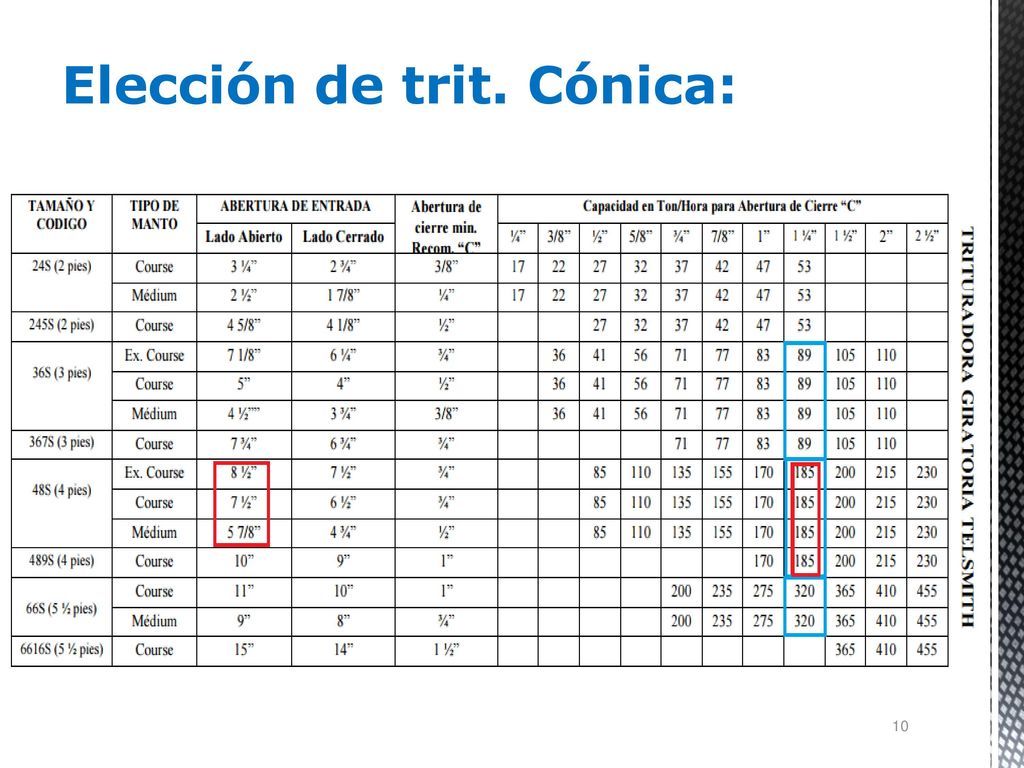

10 Elección de trit. Cónica:

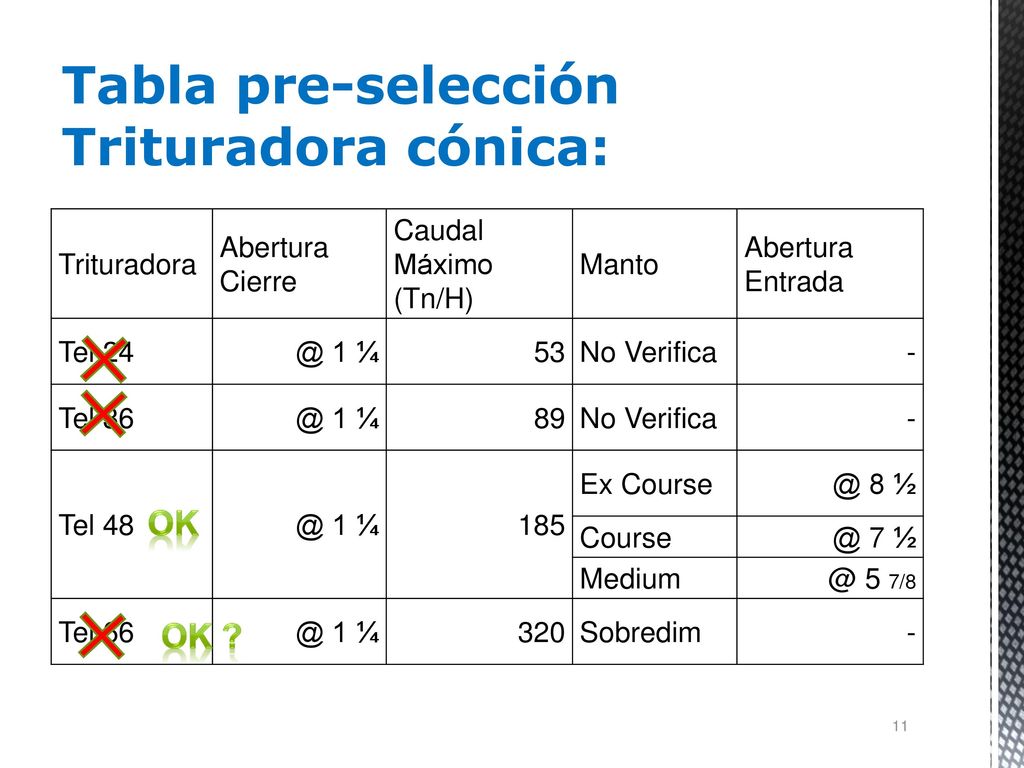

11 Tabla pre-selección Trituradora cónica:
Abertura Cierre Caudal Máximo (Tn/H) Manto Abertura Entrada Tel 24 @ 1 ¼ 53 No Verifica - Tel 36 89 Tel 48 185 Ex Course @ 8 ½ Course @ 7 ½ Medium @ 5 7/8 Tel 66 320 Sobredim ok Ok ?

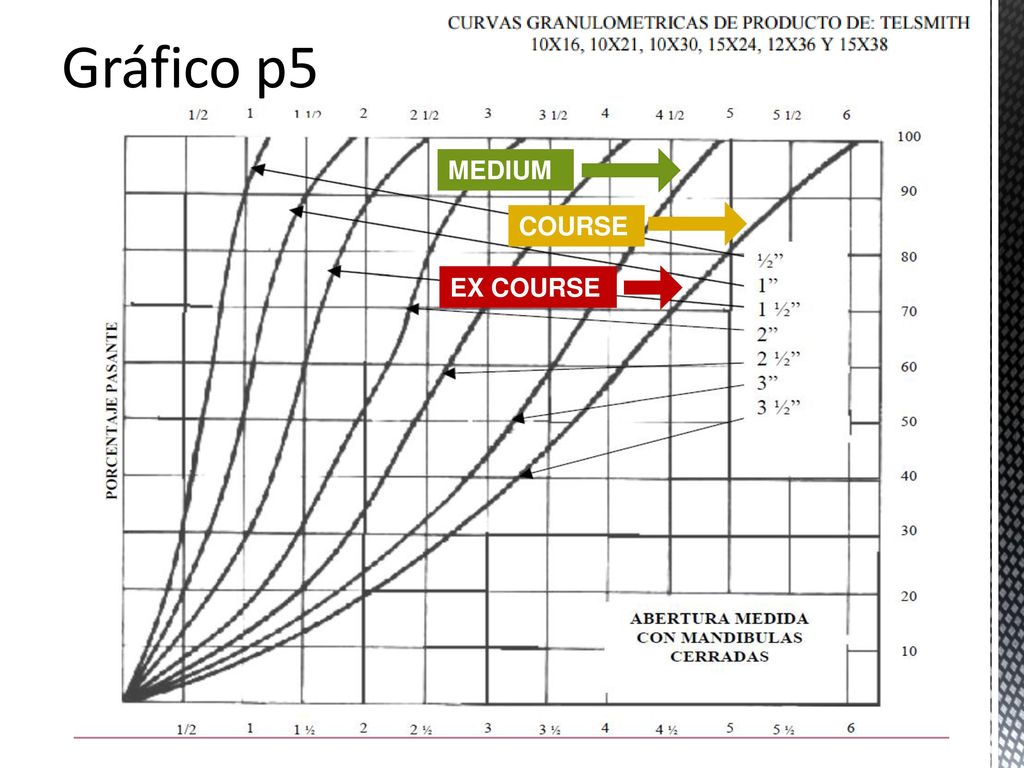

12 Gráfico p5 MEDIUM COURSE EX COURSE

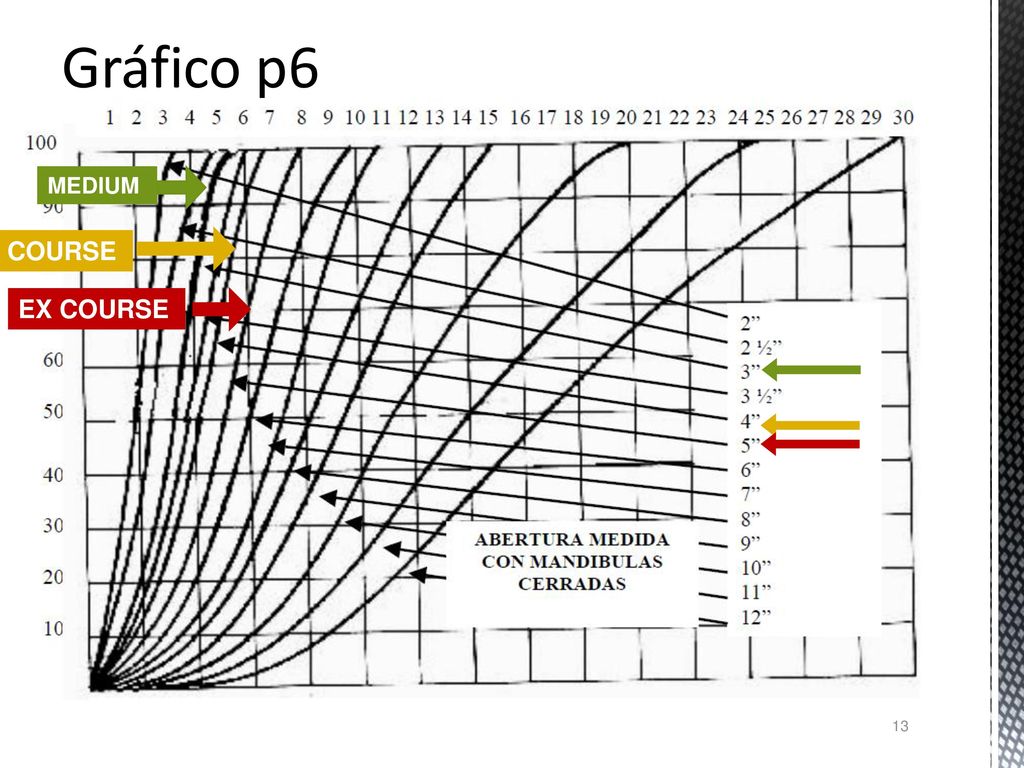

13 Gráfico p6 MEDIUM COURSE EX COURSE

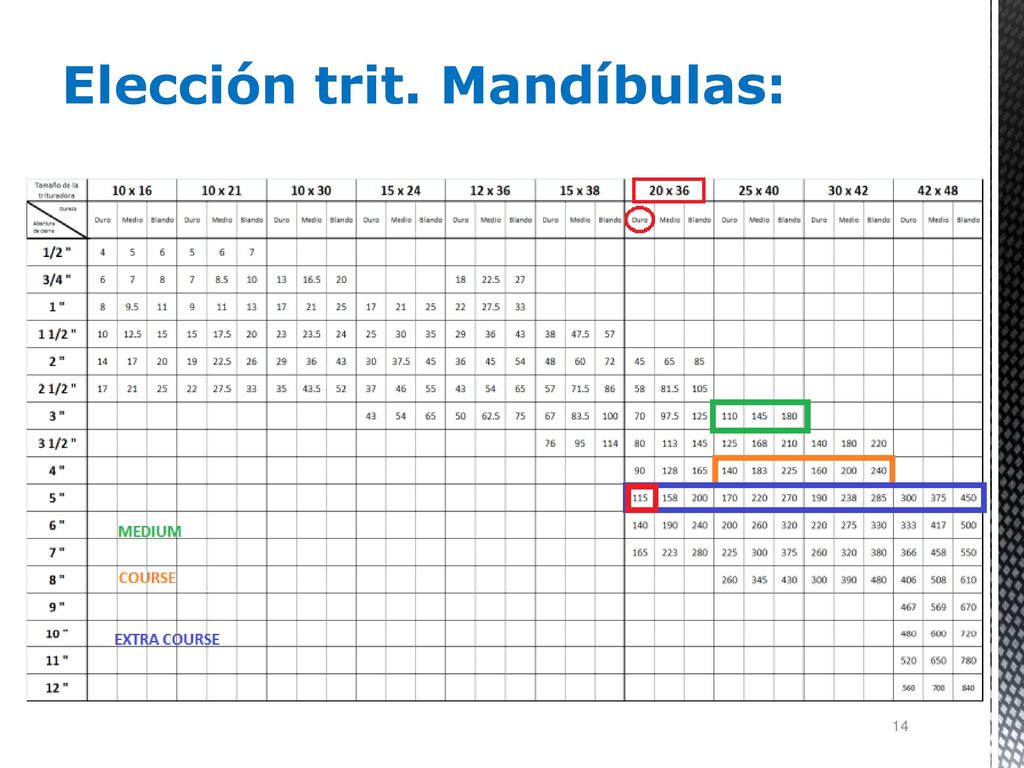

14 Elección trit. Mandíbulas:

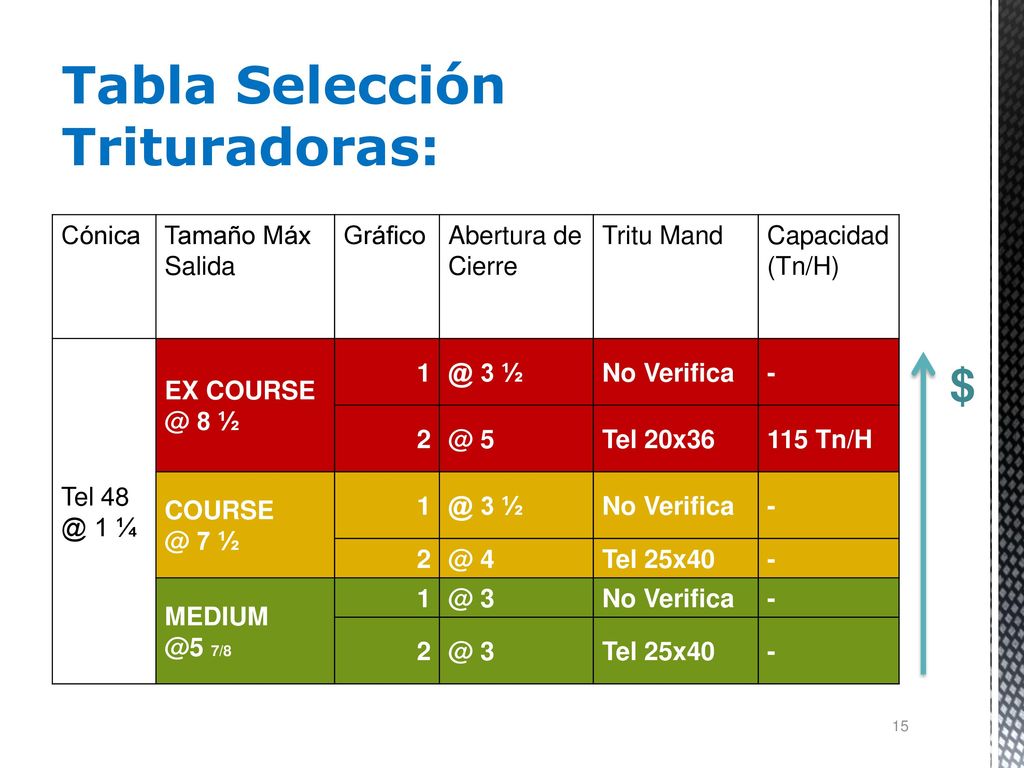

15 Tabla Selección Trituradoras:
Cónica Tamaño Máx Salida Gráfico Abertura de Cierre Tritu Mand Capacidad (Tn/H) Tel 1 ¼ EX COURSE @ 8 ½ 1 @ 3 ½ No Verifica - 2 @ 5 Tel 20x36 115 Tn/H COURSE @ 7 ½ @ 4 Tel 25x40 MEDIUM @5 7/8 @ 3 $

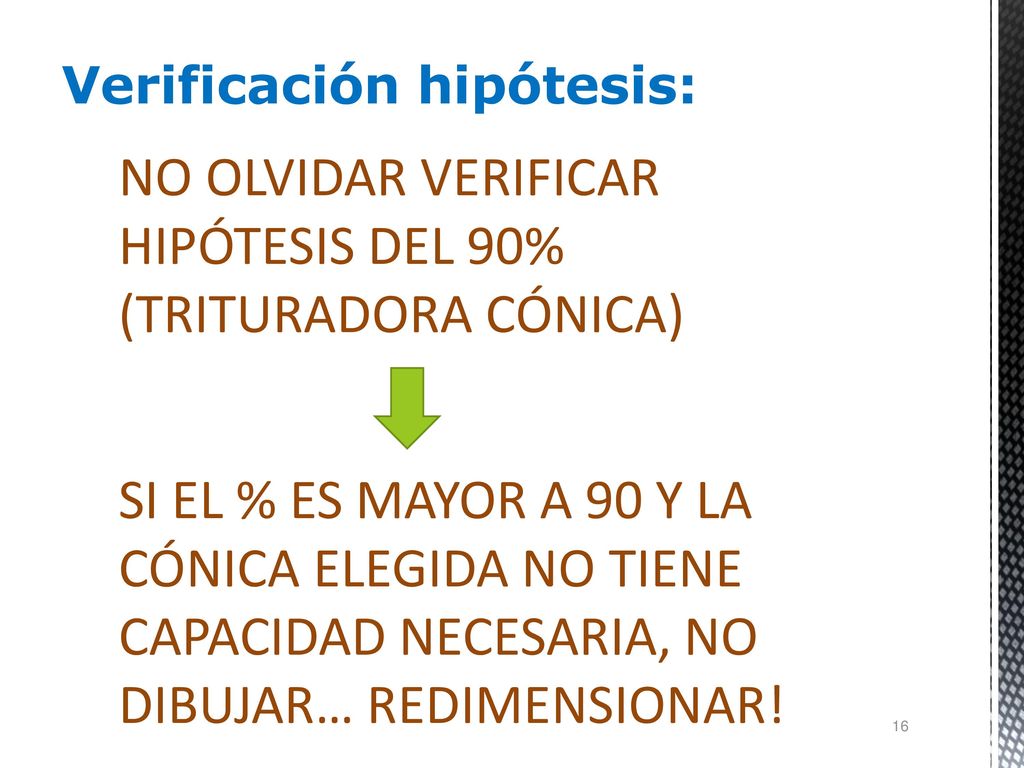

16 NO OLVIDAR VERIFICAR HIPÓTESIS DEL 90% (TRITURADORA CÓNICA)
Verificación hipótesis: NO OLVIDAR VERIFICAR HIPÓTESIS DEL 90% (TRITURADORA CÓNICA) SI EL % ES MAYOR A 90 Y LA CÓNICA ELEGIDA NO TIENE CAPACIDAD NECESARIA, NO DIBUJAR… REDIMENSIONAR!

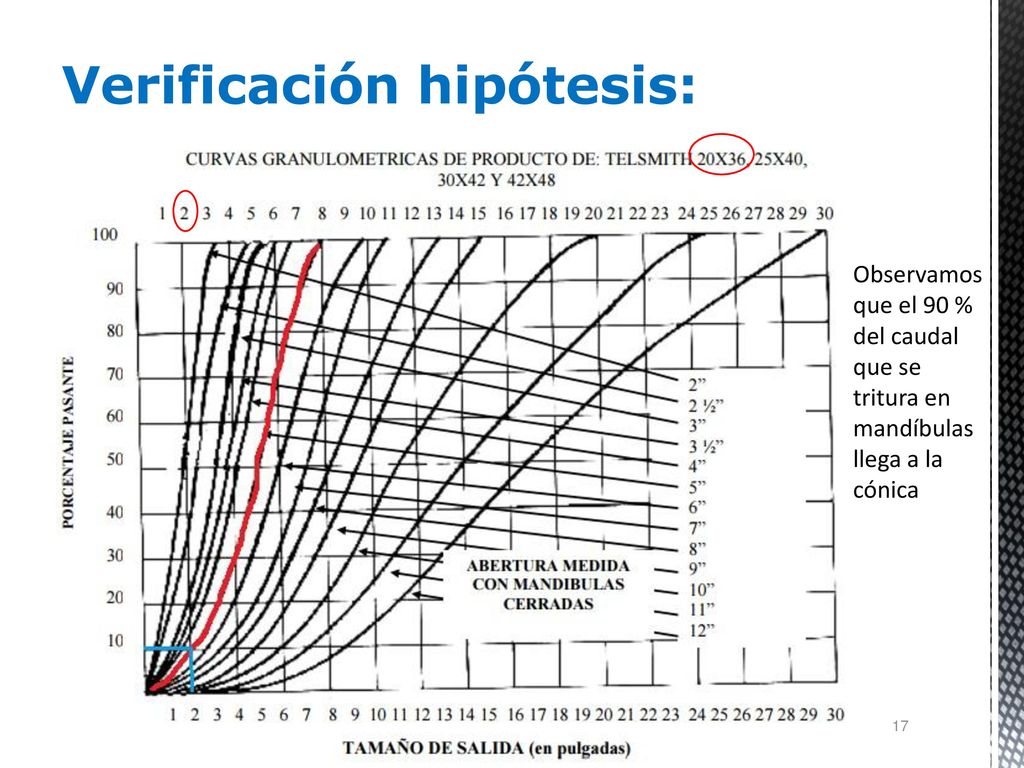

17 Verificación hipótesis:
Observamos que el 90 % del caudal que se tritura en mandíbulas llega a la cónica

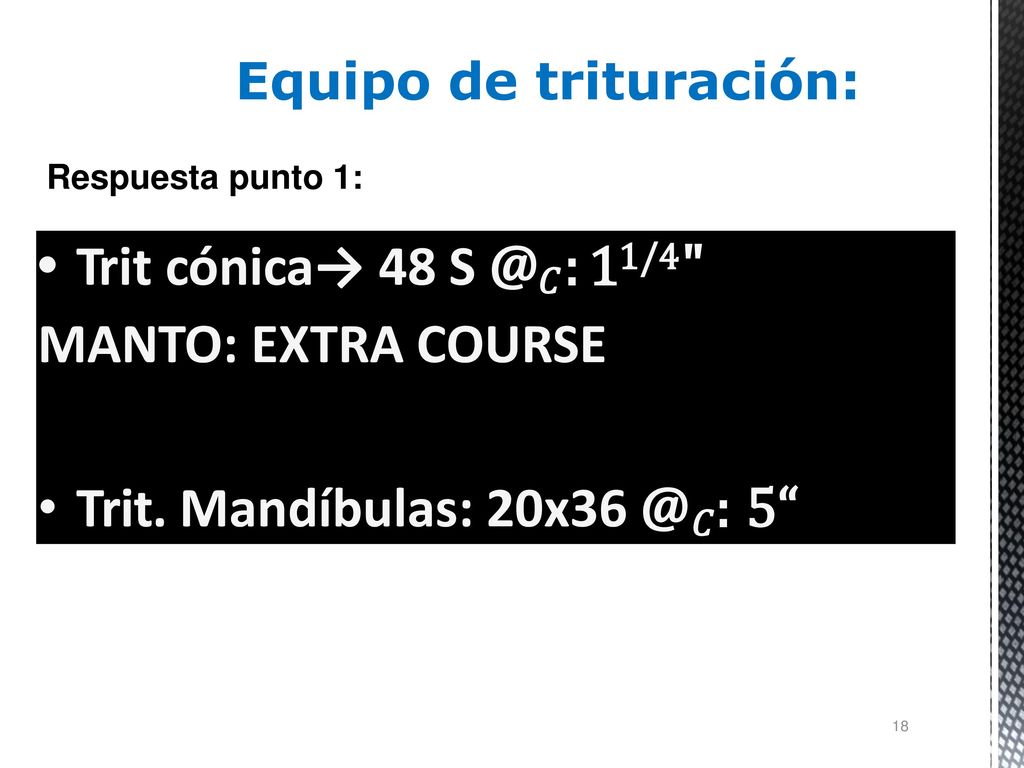

18 Trit. Mandíbulas: 20x36 @𝐶: 5“
Equipo de trituración: Respuesta punto 1: • Trit cónica→ 48 11/4" MANTO: EXTRA COURSE Trit. Mandíbulas: 5“

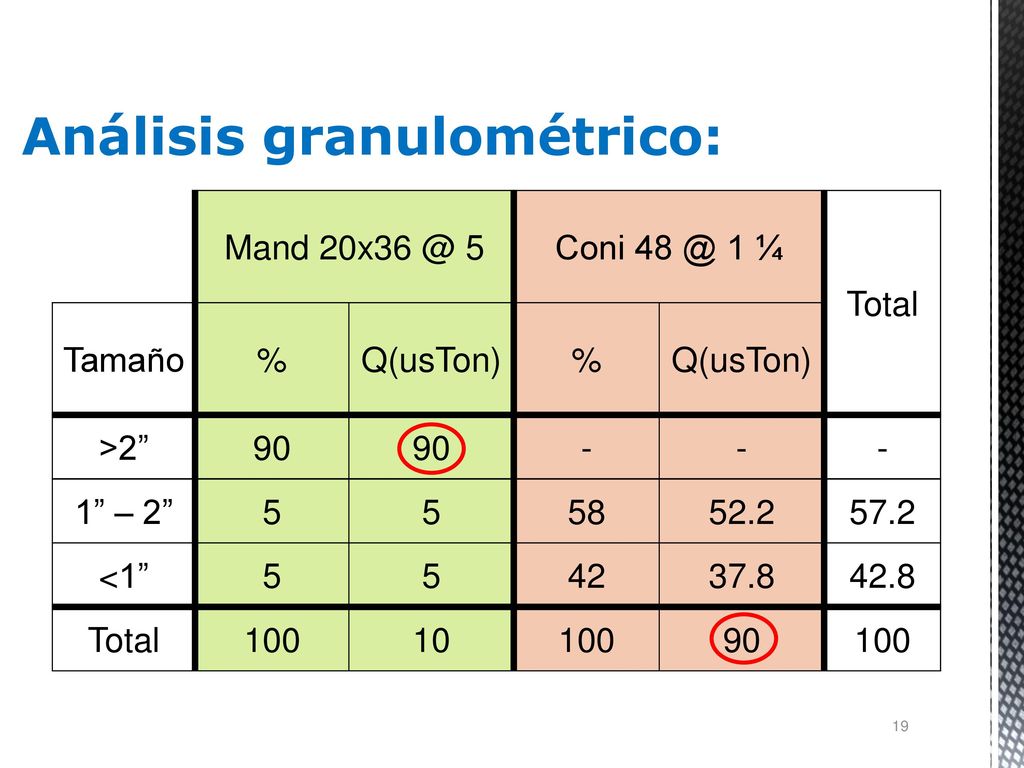

19 Análisis granulométrico:
Mand 5 Coni 1 ¼ Total Tamaño % Q(usTon) >2” 90 - 1” – 2” 5 58 52.2 57.2 <1” 42 37.8 42.8 100 10

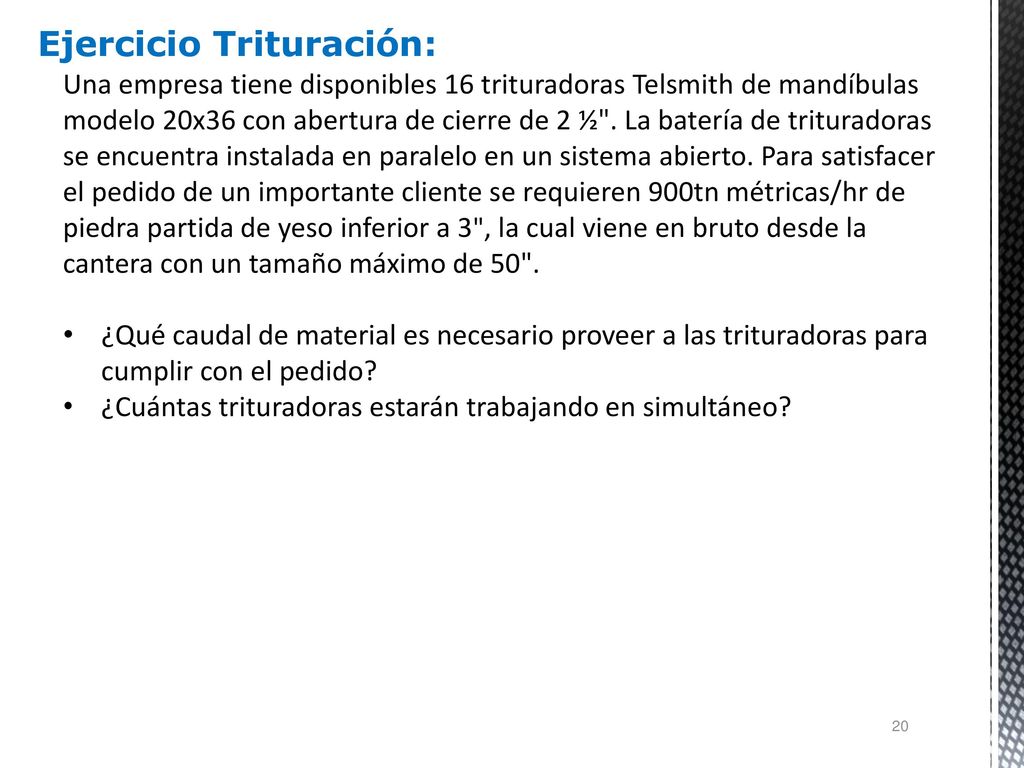

20 Ejercicio Trituración:
Una empresa tiene disponibles 16 trituradoras Telsmith de mandíbulas modelo 20x36 con abertura de cierre de 2 ½". La batería de trituradoras se encuentra instalada en paralelo en un sistema abierto. Para satisfacer el pedido de un importante cliente se requieren 900tn métricas/hr de piedra partida de yeso inferior a 3", la cual viene en bruto desde la cantera con un tamaño máximo de 50". ¿Qué caudal de material es necesario proveer a las trituradoras para cumplir con el pedido? ¿Cuántas trituradoras estarán trabajando en simultáneo?

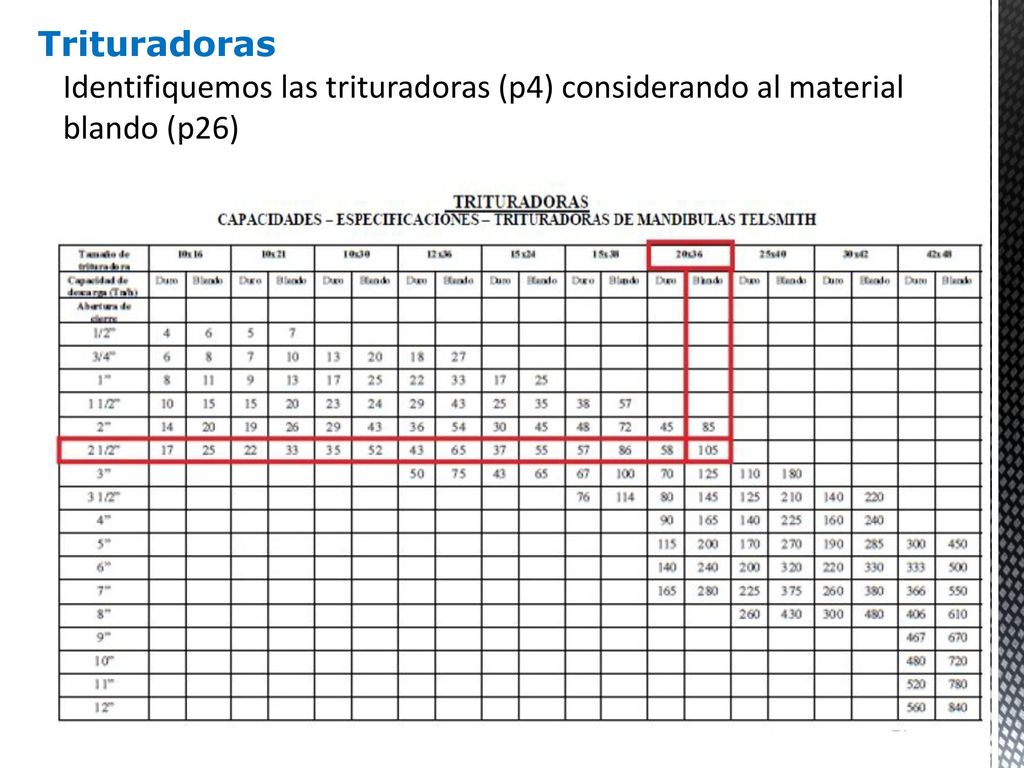

21 Trituradoras Identifiquemos las trituradoras (p4) considerando al material blando (p26)

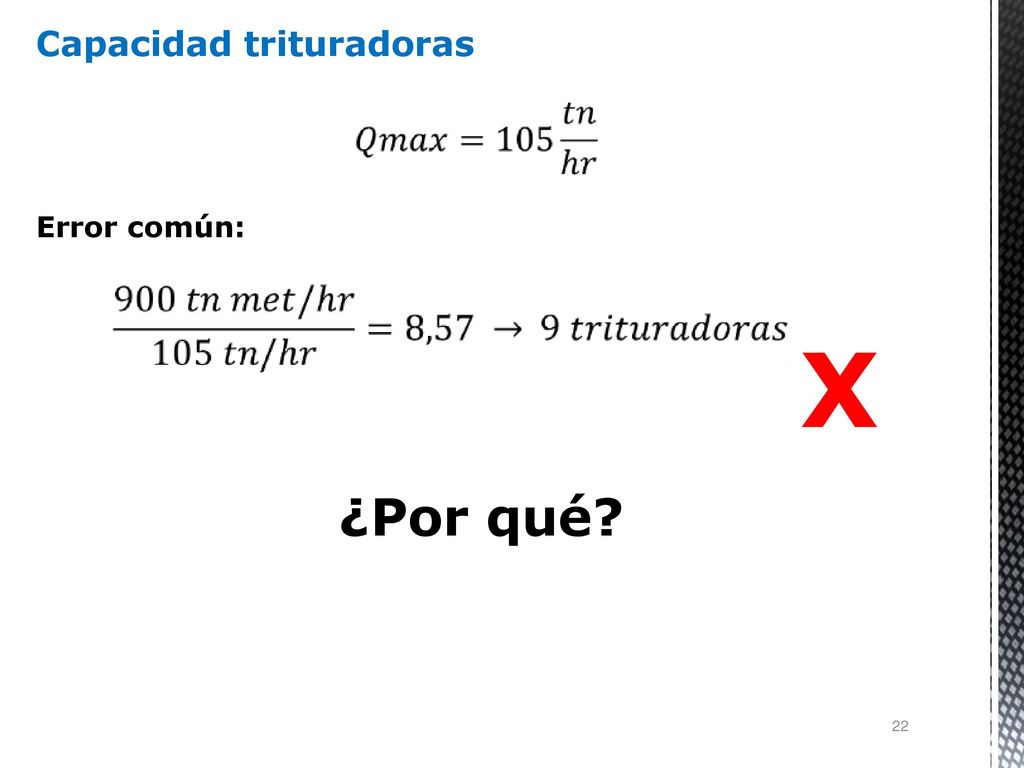

22 Capacidad trituradoras
Error común: X ¿Por qué?

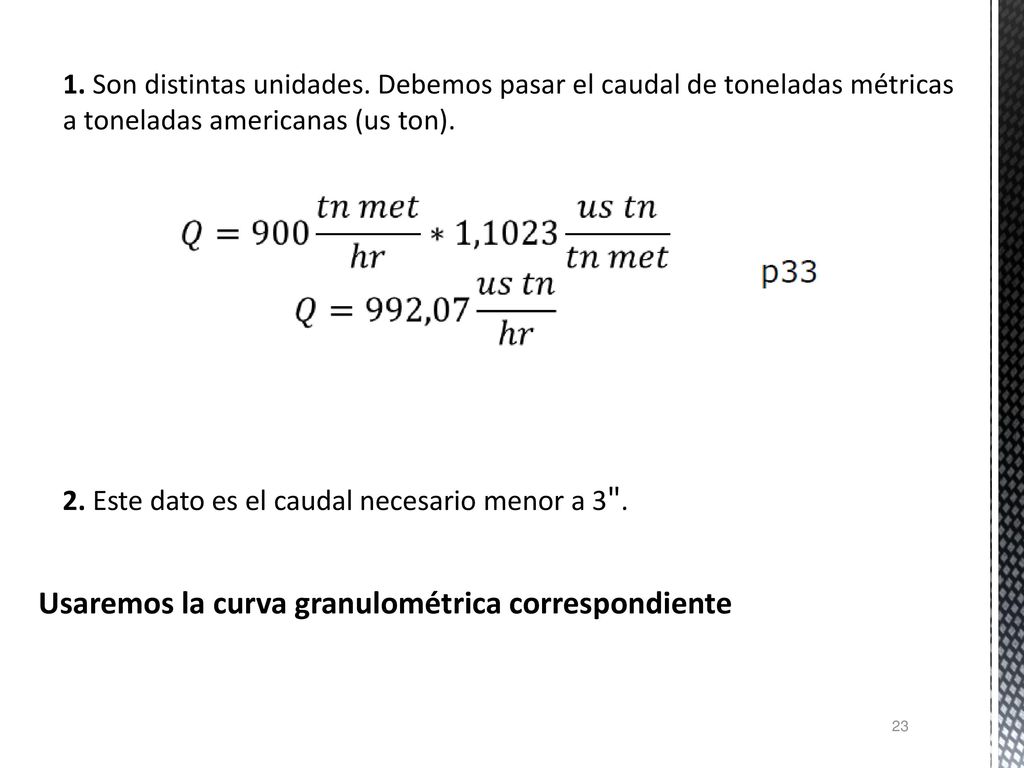

23 Usaremos la curva granulométrica correspondiente
1. Son distintas unidades. Debemos pasar el caudal de toneladas métricas a toneladas americanas (us ton). 2. Este dato es el caudal necesario menor a 3". Usaremos la curva granulométrica correspondiente

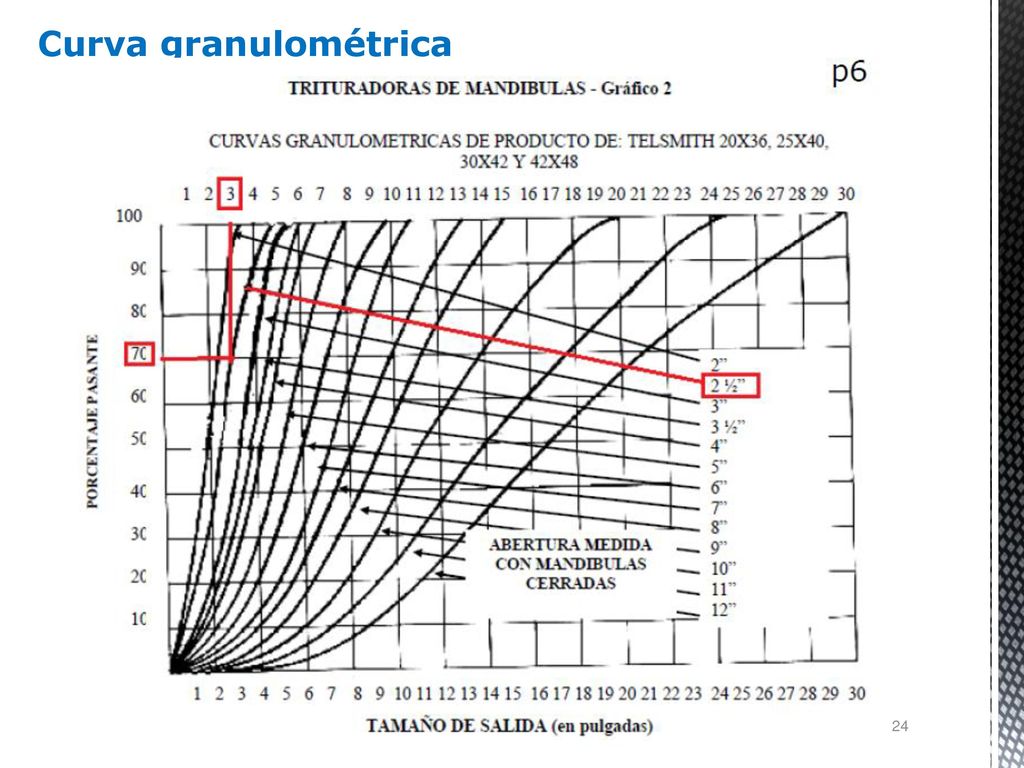

24 Curva granulométrica

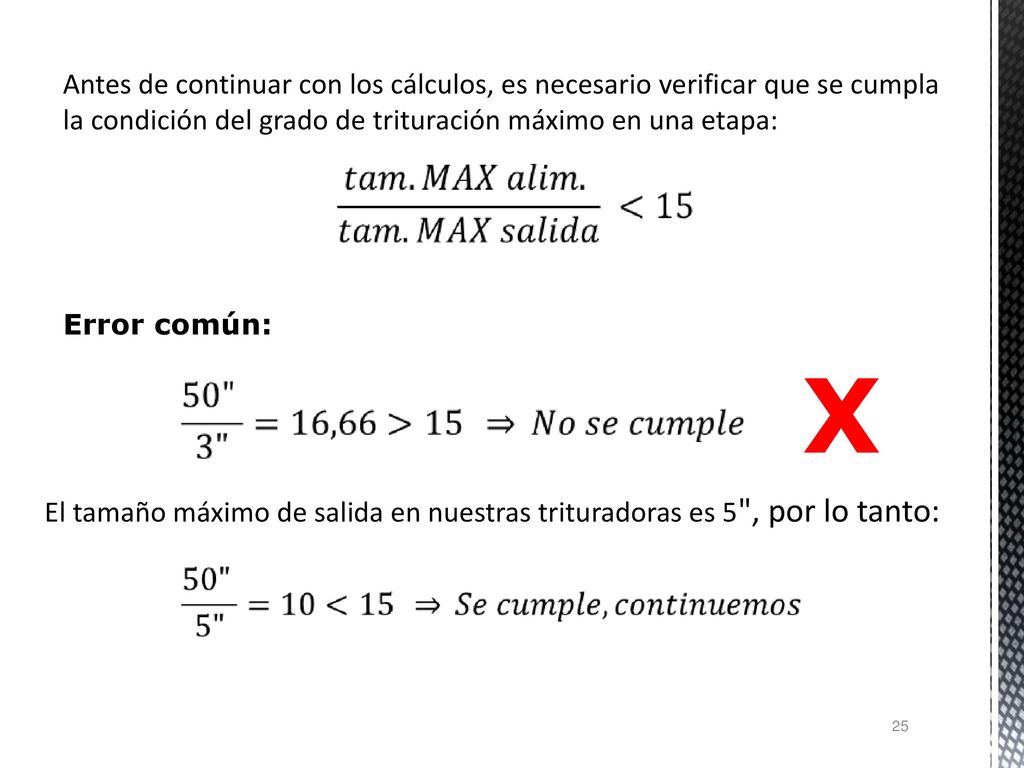

25 Antes de continuar con los cálculos, es necesario verificar que se cumpla la condición del grado de trituración máximo en una etapa: Error común: X El tamaño máximo de salida en nuestras trituradoras es 5", por lo tanto:

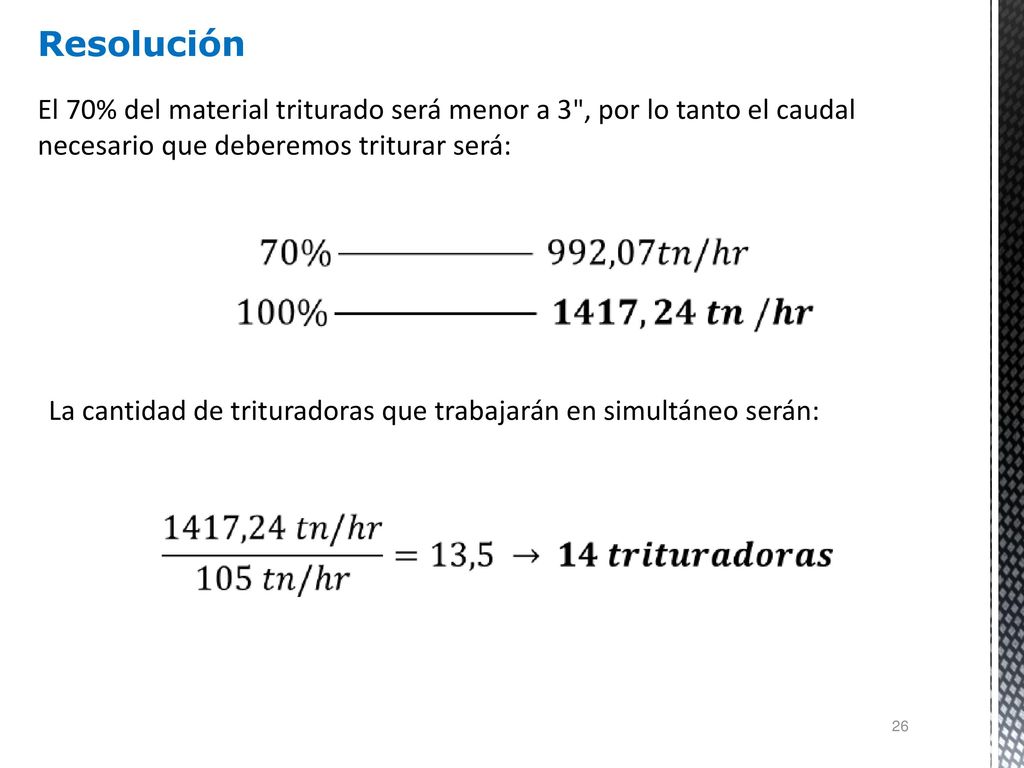

26 Resolución El 70% del material triturado será menor a 3", por lo tanto el caudal necesario que deberemos triturar será: La cantidad de trituradoras que trabajarán en simultáneo serán:
