Análisis del impacto de la instalación masiva de Recursos Energéticos Distribuidos en la red de distribución existente Sandra Ximena Carvajal Quintero, PhD Universidad Nacional de Colomba – Sede Manizales Grupo de Investigación E3P (Environmental Energy and Education Policy)
2

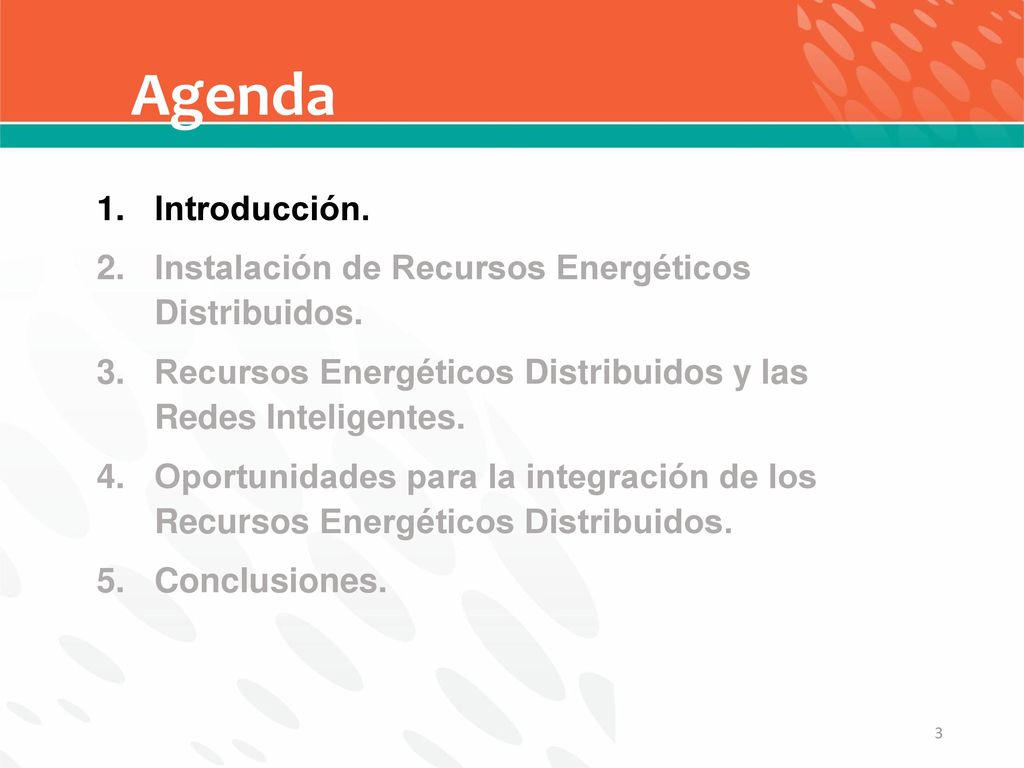

Agenda Introducción. Instalación de Recursos Energéticos Distribuidos.
Recursos Energéticos Distribuidos y las Redes Inteligentes. Oportunidades para la integración de los Recursos Energéticos Distribuidos. Conclusiones.
3
Agenda Introducción. Instalación de Recursos Energéticos Distribuidos.
Recursos Energéticos Distribuidos y las Redes Inteligentes. Oportunidades para la integración de los Recursos Energéticos Distribuidos. Conclusiones.
4
Introducción Generación Centro de Control Transmisión Distribución
5
Introducción Fenómenos

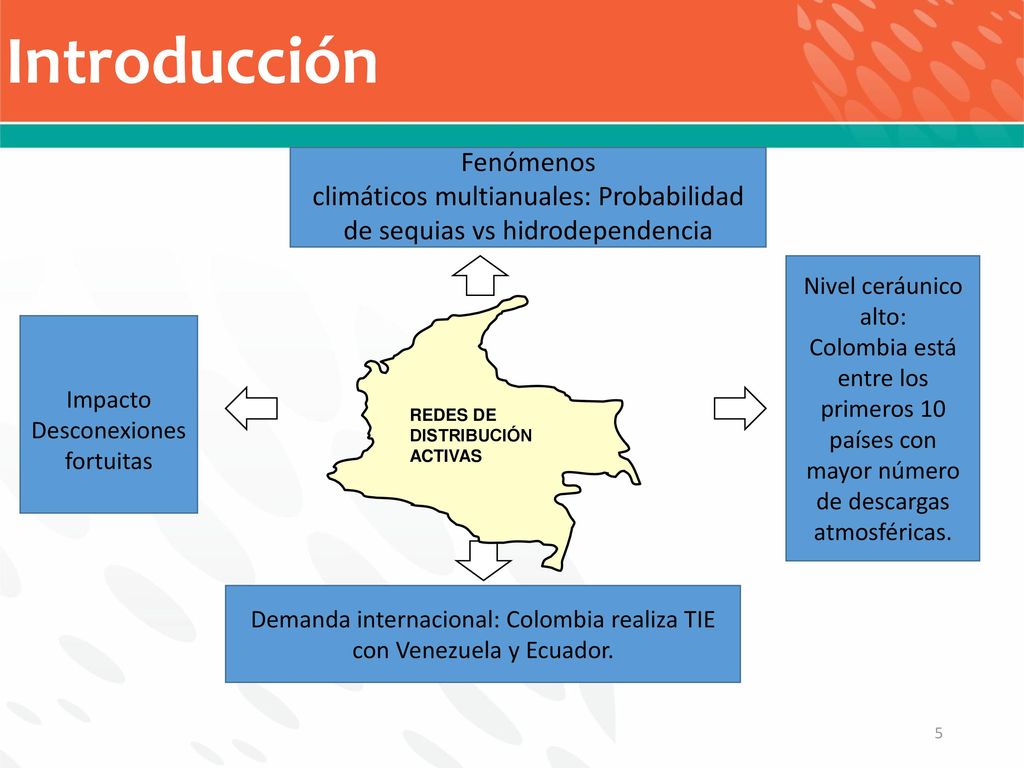

climáticos multianuales: Probabilidad de sequias vs hidrodependencia Nivel ceráunico alto: Colombia está entre los primeros 10 países con mayor número de descargas atmosféricas. Impacto Desconexiones fortuitas REDES DE DISTRIBUCIÓN ACTIVAS Demanda internacional: Colombia realiza TIE con Venezuela y Ecuador.
6
Introducción Generación Transmisión Centro de Control

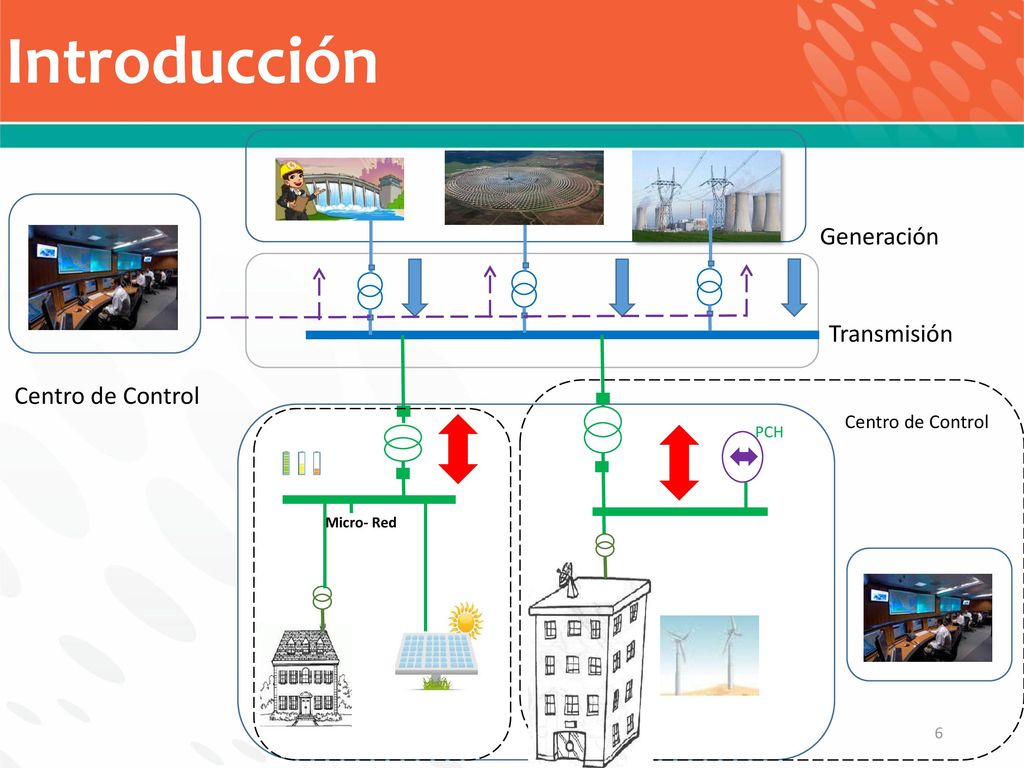

Micro- Red Centro de Control Centro de Control PCH
7
Agenda Introducción Instalación de Recursos Energéticos Distribuidos.
Recursos Energéticos Distribuidos y las Redes Inteligentes. Oportunidades para la integración de los Recursos Energéticos Distribuidos. Conclusiones
8
Instalación de Recursos Energéticos Distribuidos

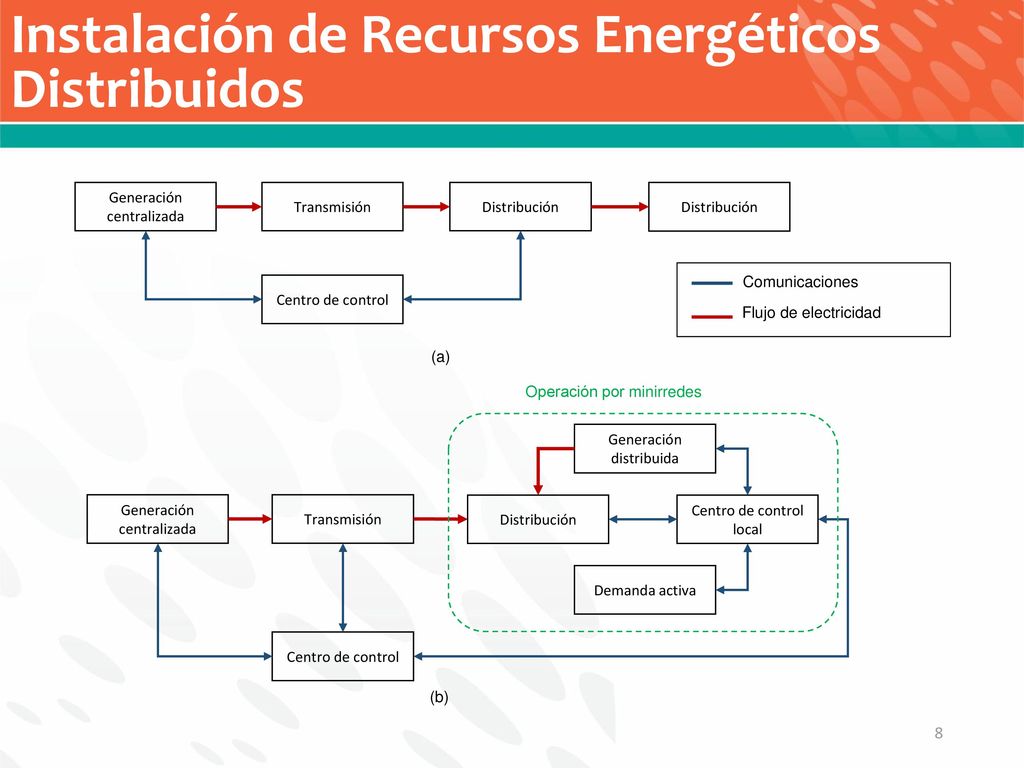

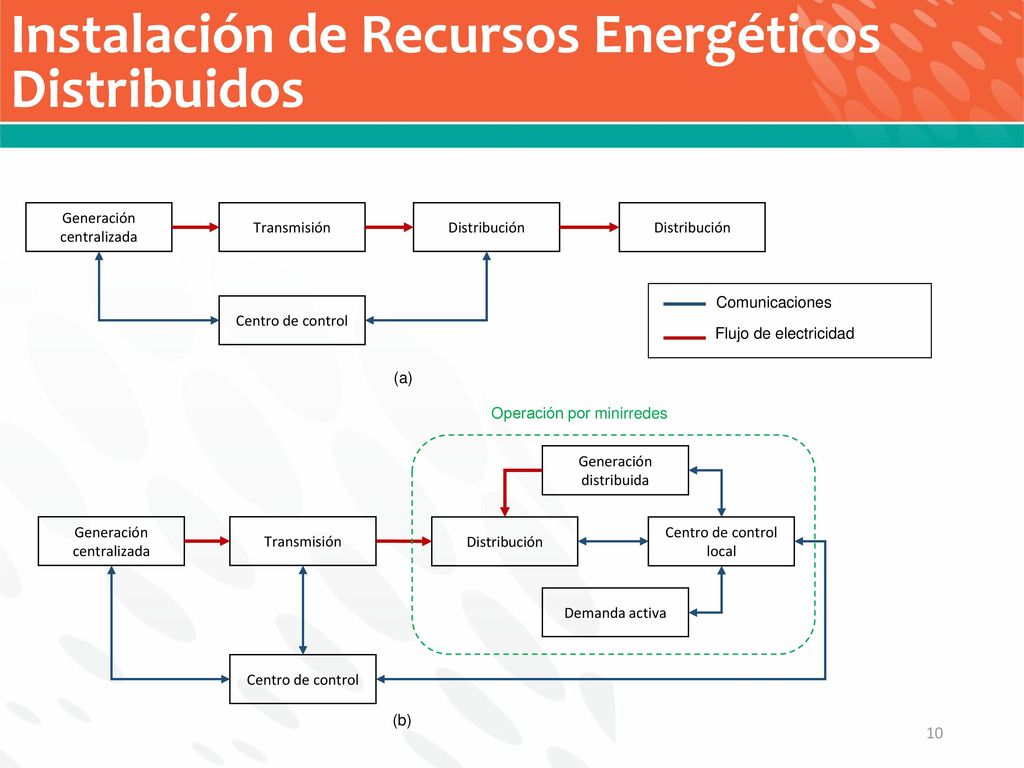

Generación centralizada Transmisión Distribución Centro de control (a) (b) Generación distribuida Demanda activa Centro de control local Operación por minirredes Comunicaciones Flujo de electricidad
9
Instalación de Recursos Energéticos Distribuidos

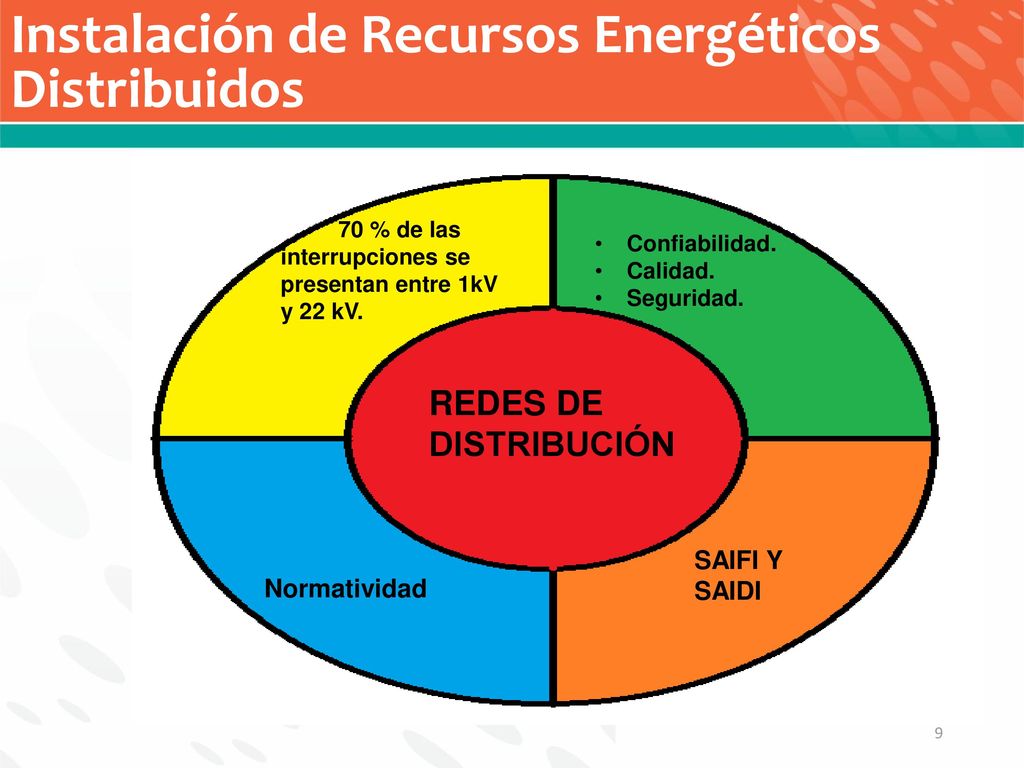

70 % de las interrupciones se presentan entre 1kV y 22 kV. Confiabilidad. Calidad. Seguridad. REDES DE DISTRIBUCIÓN SAIFI Y SAIDI Normatividad
10
Instalación de Recursos Energéticos Distribuidos
Generación centralizada Transmisión Distribución Centro de control (a) (b) Generación distribuida Demanda activa Centro de control local Operación por minirredes Comunicaciones Flujo de electricidad
11
Instalación de Recursos Energéticos Distribuidos: Estabilidad de tensión

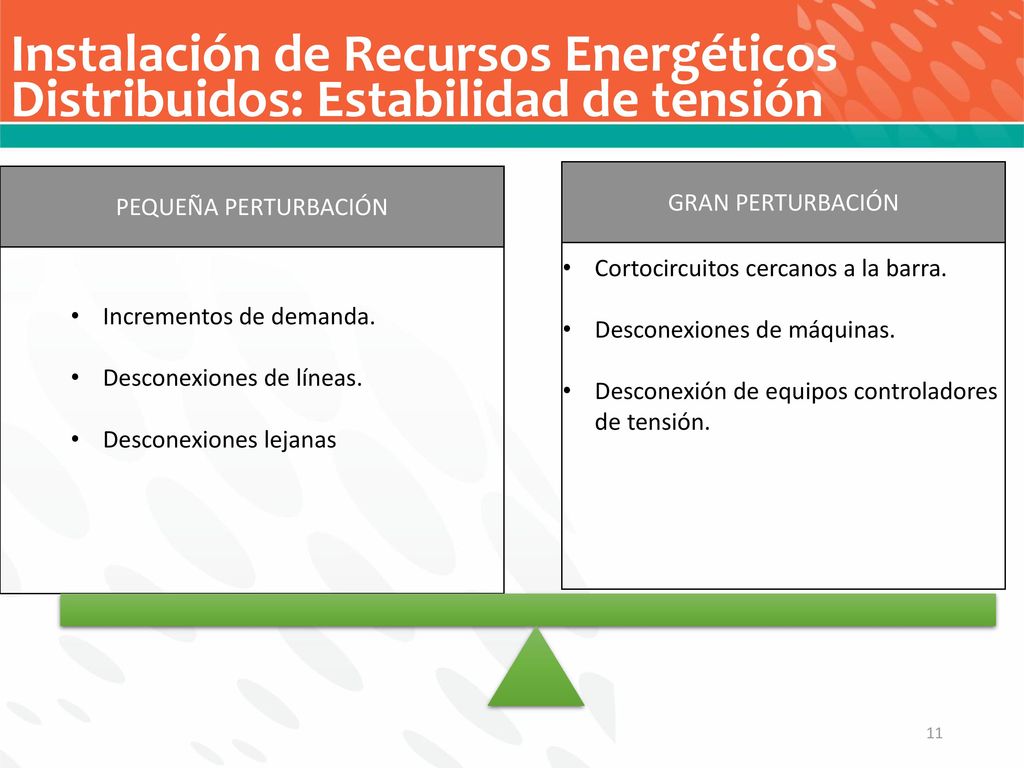

PEQUEÑA PERTURBACIÓN GRAN PERTURBACIÓN Cortocircuitos cercanos a la barra. Desconexiones de máquinas. Desconexión de equipos controladores de tensión. Incrementos de demanda. Desconexiones de líneas. Desconexiones lejanas Principal factor causante de la inestabilidad de tensión es el desequilibrio de reactivos en el sistema.
12
Instalación de Recursos Energéticos Distribuidos: Estabilidad de tensión

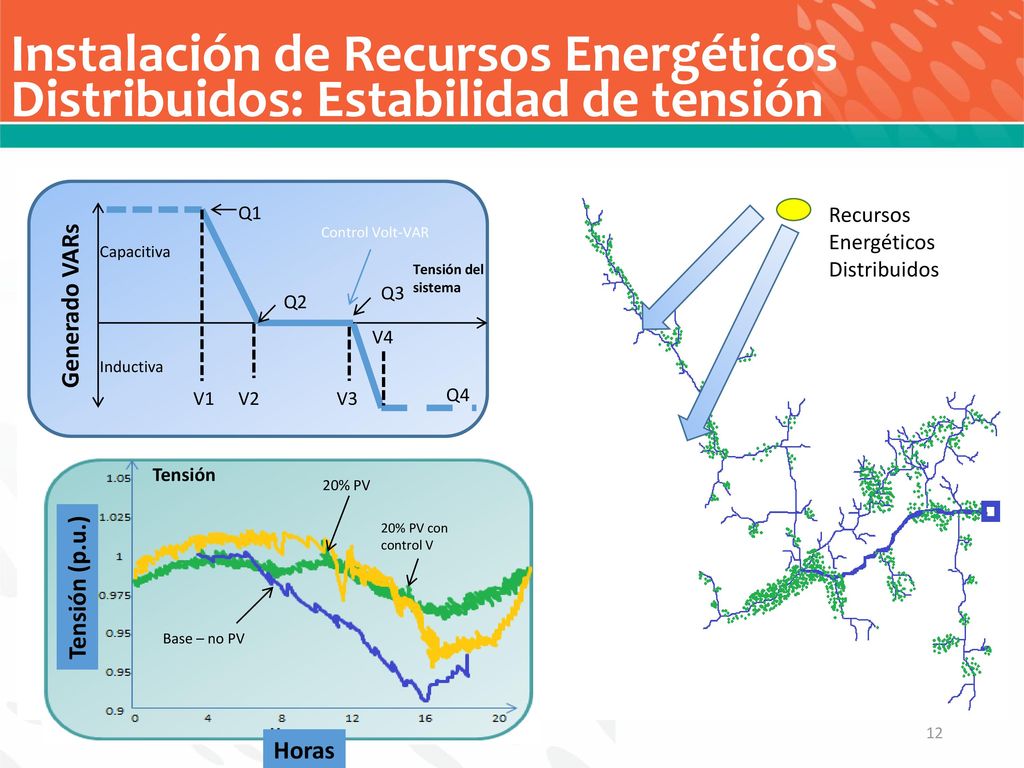

Generado VARs Capacitiva Inductiva Q1 Q2 Q3 V1 V2 V3 V4 Q4 Control Volt-VAR Tensión del sistema Recursos Energéticos Distribuidos Tensión 20% PV 20% PV con control V Base – no PV Que pasa cuando sin REDs hay sobretensiones Tensión (p.u.) Horas
13
Instalación de Recursos Energéticos Distribuidos: Estabilidad de frecuencia

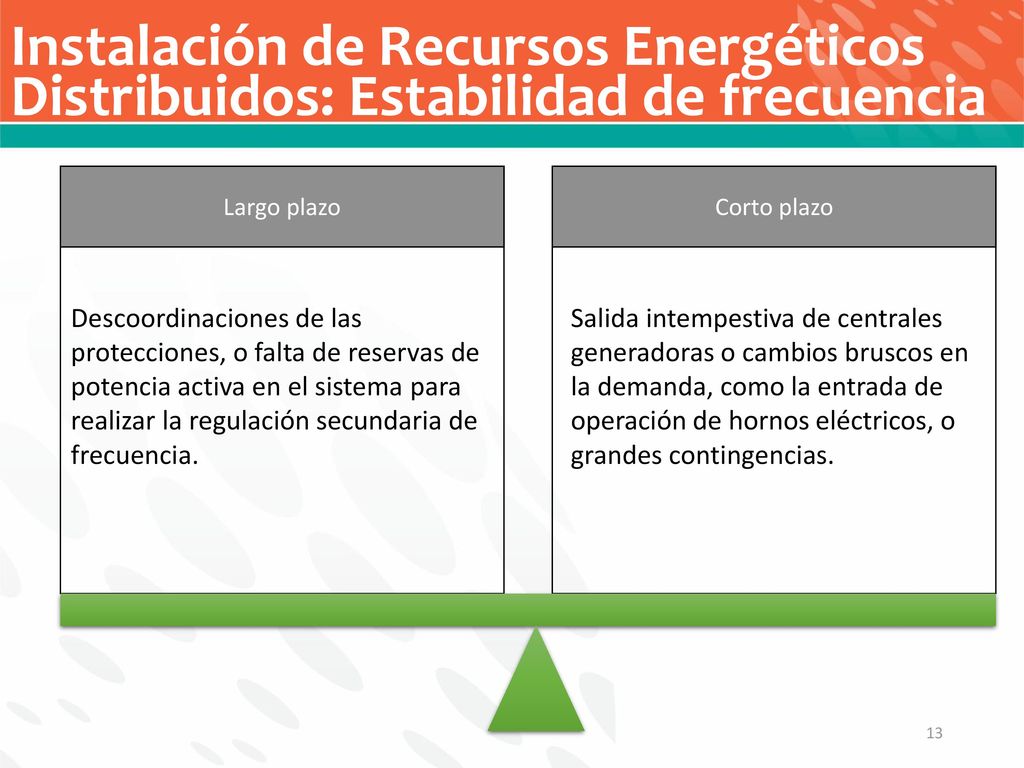

Largo plazo Corto plazo Descoordinaciones de las protecciones, o falta de reservas de potencia activa en el sistema para realizar la regulación secundaria de frecuencia. Salida intempestiva de centrales generadoras o cambios bruscos en la demanda, como la entrada de operación de hornos eléctricos, o grandes contingencias.
14
Deterioro inaceptable

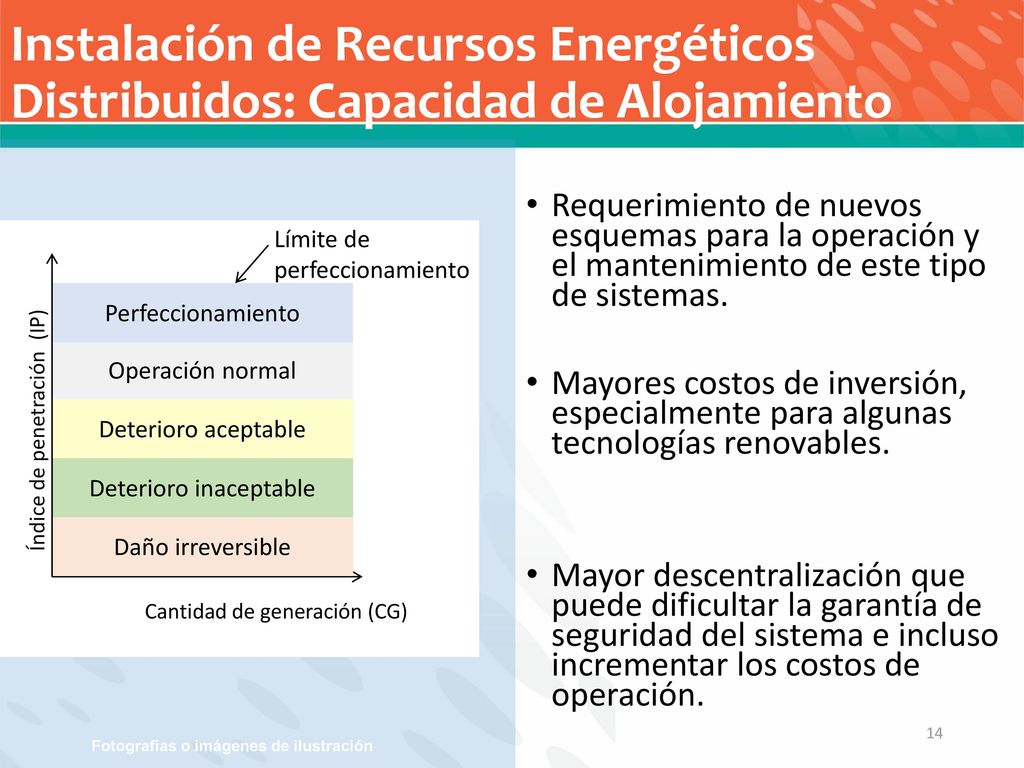

Instalación de Recursos Energéticos Distribuidos: Capacidad de Alojamiento Requerimiento de nuevos esquemas para la operación y el mantenimiento de este tipo de sistemas. Mayores costos de inversión, especialmente para algunas tecnologías renovables. Mayor descentralización que puede dificultar la garantía de seguridad del sistema e incluso incrementar los costos de operación. Cantidad de generación (CG) Índice de penetración (IP) Daño irreversible Deterioro inaceptable Deterioro aceptable Operación normal Perfeccionamiento Límite de perfeccionamiento Fotografías o imágenes de ilustración
15
Agenda Introducción Instalación de Recursos Energéticos Distribuidos.
Recursos Energéticos Distribuidos y las Redes Inteligentes. Oportunidades para la integración de los Recursos Energéticos Distribuidos. Conclusiones.
16
Recursos Energéticos Distribuidos y las Redes Inteligentes.

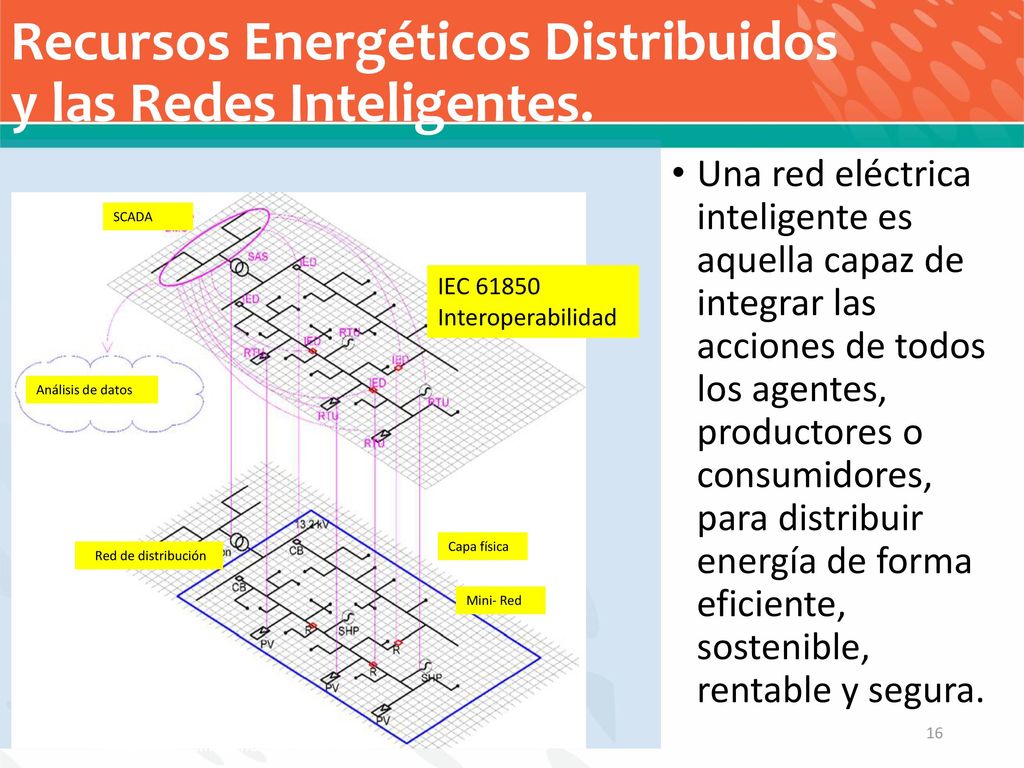

Una red eléctrica inteligente es aquella capaz de integrar las acciones de todos los agentes, productores o consumidores, para distribuir energía de forma eficiente, sostenible, rentable y segura. IEC 61850 Interoperabilidad Análisis de datos Capa física SCADA Mini- Red Red de distribución Fotografías o imágenes de ilustración
17

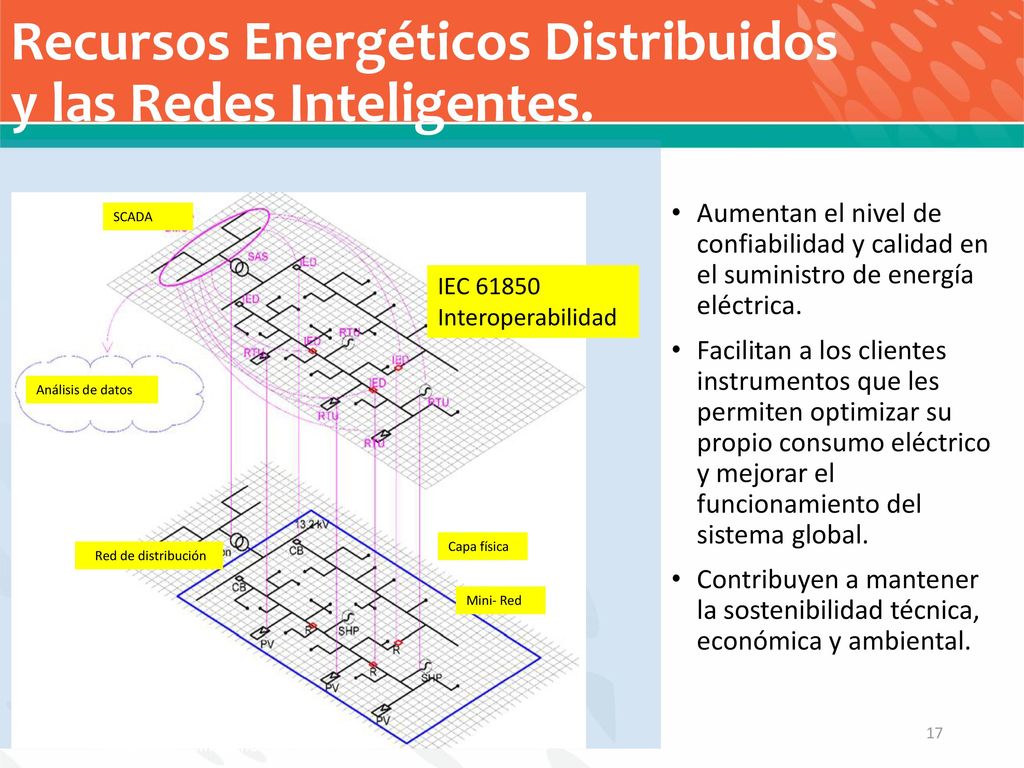

Recursos Energéticos Distribuidos y las Redes Inteligentes.
Aumentan el nivel de confiabilidad y calidad en el suministro de energía eléctrica. Facilitan a los clientes instrumentos que les permiten optimizar su propio consumo eléctrico y mejorar el funcionamiento del sistema global. Contribuyen a mantener la sostenibilidad técnica, económica y ambiental. IEC 61850 Interoperabilidad Análisis de datos Capa física SCADA Mini- Red Red de distribución Fotografías o imágenes de ilustración
18
Probabilidad de problemas

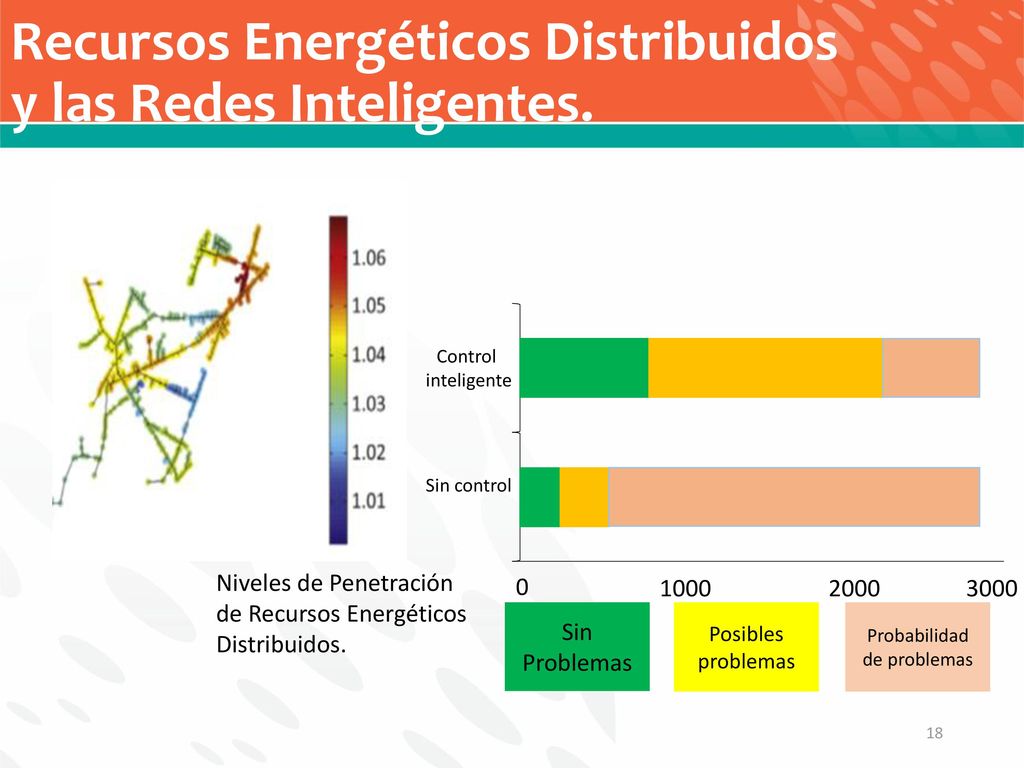

Recursos Energéticos Distribuidos y las Redes Inteligentes. Control inteligente Sin control Niveles de Penetración de Recursos Energéticos Distribuidos. 1000 2000 3000 Sin Problemas Posibles problemas Probabilidad de problemas
19
Agenda Introducción Instalación de Recursos Energéticos Distribuidos.
Recursos Energéticos Distribuidos y las Redes Inteligentes. Oportunidades para la integración de los Recursos Energéticos Distribuidos. Conclusiones
20
Recursos Energéticos Distribuidos

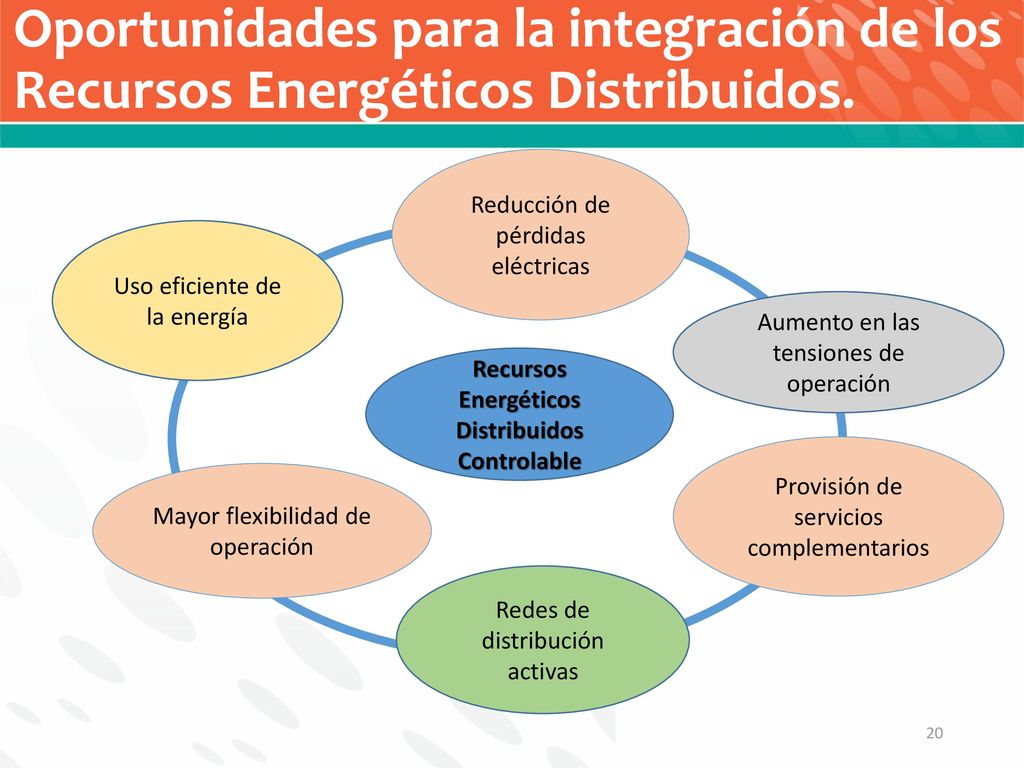

Oportunidades para la integración de los Recursos Energéticos Distribuidos. Reducción de pérdidas eléctricas Uso eficiente de la energía Aumento en las tensiones de operación Recursos Energéticos Distribuidos Controlable Provisión de servicios complementarios Mayor flexibilidad de operación Redes de distribución activas
21
Oportunidades para la integración de los Recursos Energéticos Distribuidos.

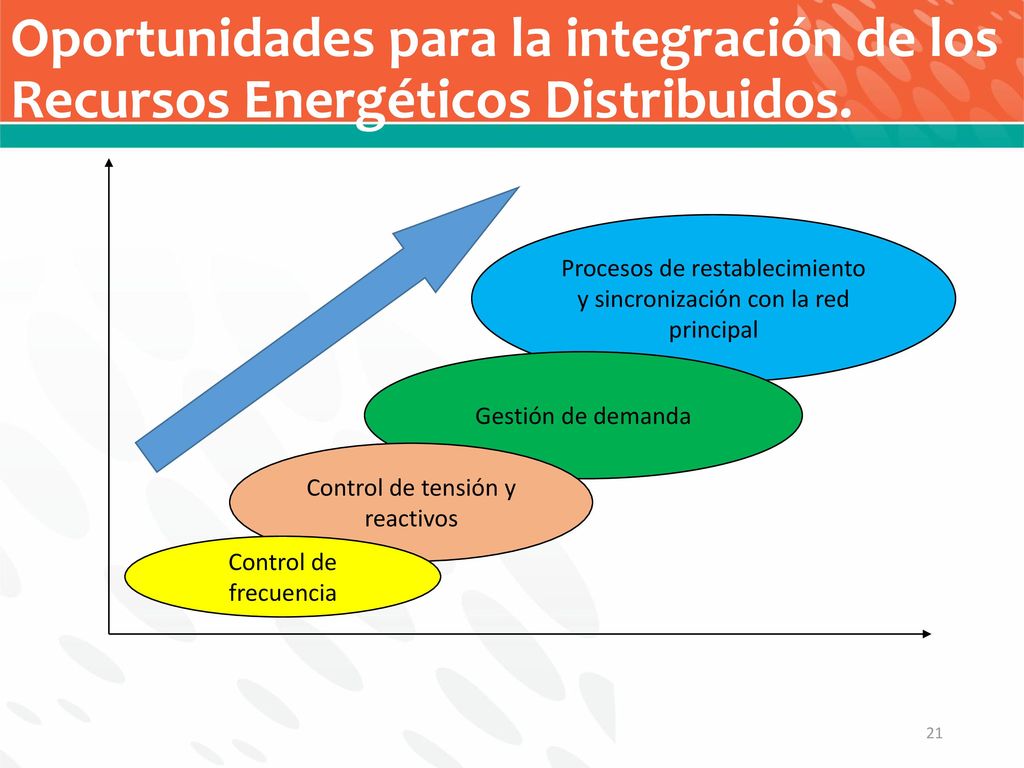

Procesos de restablecimiento y sincronización con la red principal Gestión de demanda Control de tensión y reactivos Control de frecuencia
22
Oportunidades para la integración de los Recursos Energéticos Distribuidos.

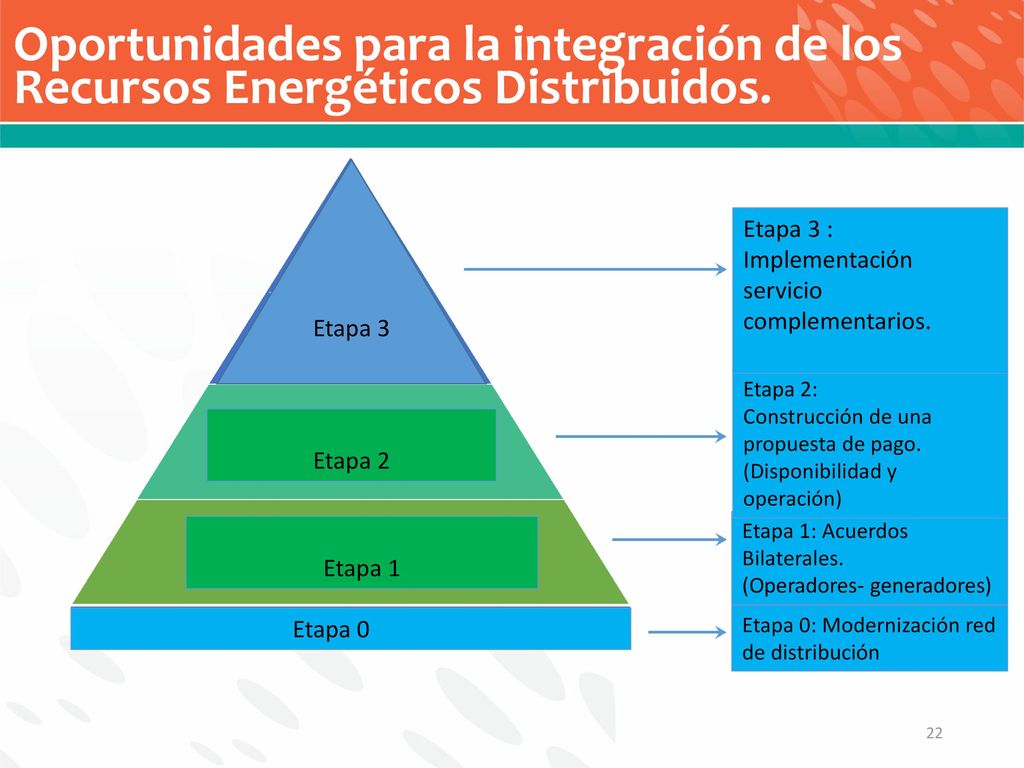

Etapa 3 Etapa 3 : Implementación servicio complementarios. Etapa 2: Construcción de una propuesta de pago. (Disponibilidad y operación) Etapa 2 Etapa 1 Etapa 1: Acuerdos Bilaterales. (Operadores- generadores) Etapa 0 Etapa 0: Modernización red de distribución
23
Capacidad de operación por isla

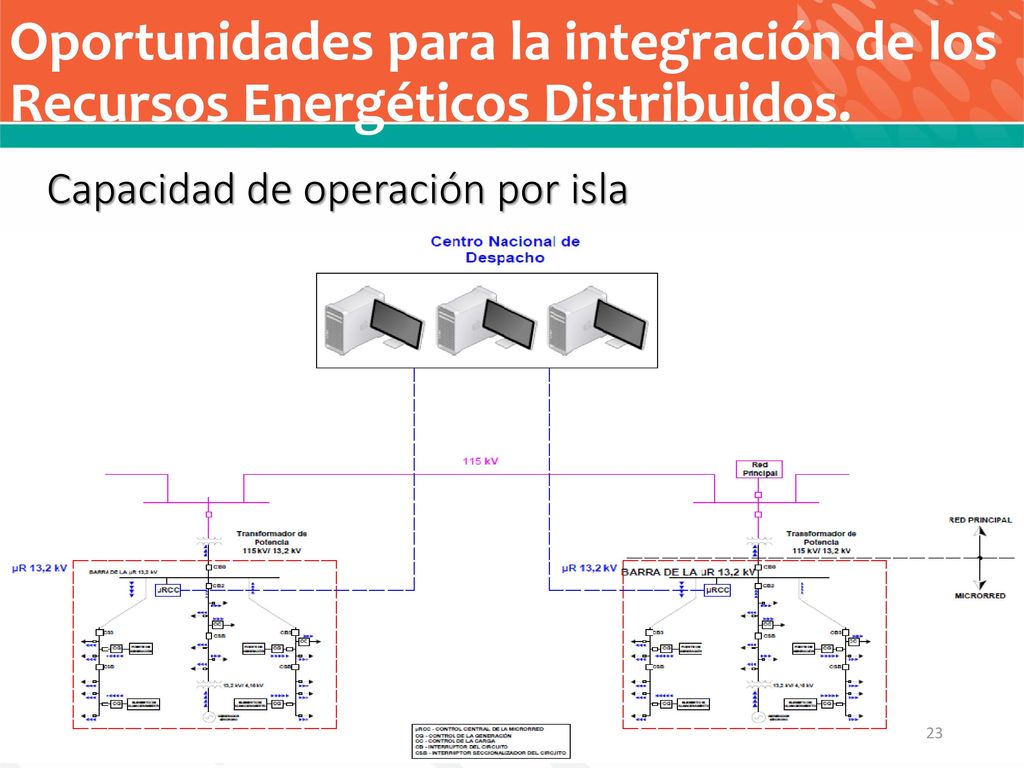

Oportunidades para la integración de los Recursos Energéticos Distribuidos. Capacidad de operación por isla
24
Oportunidades para la integración de los Recursos Energéticos Distribuidos.

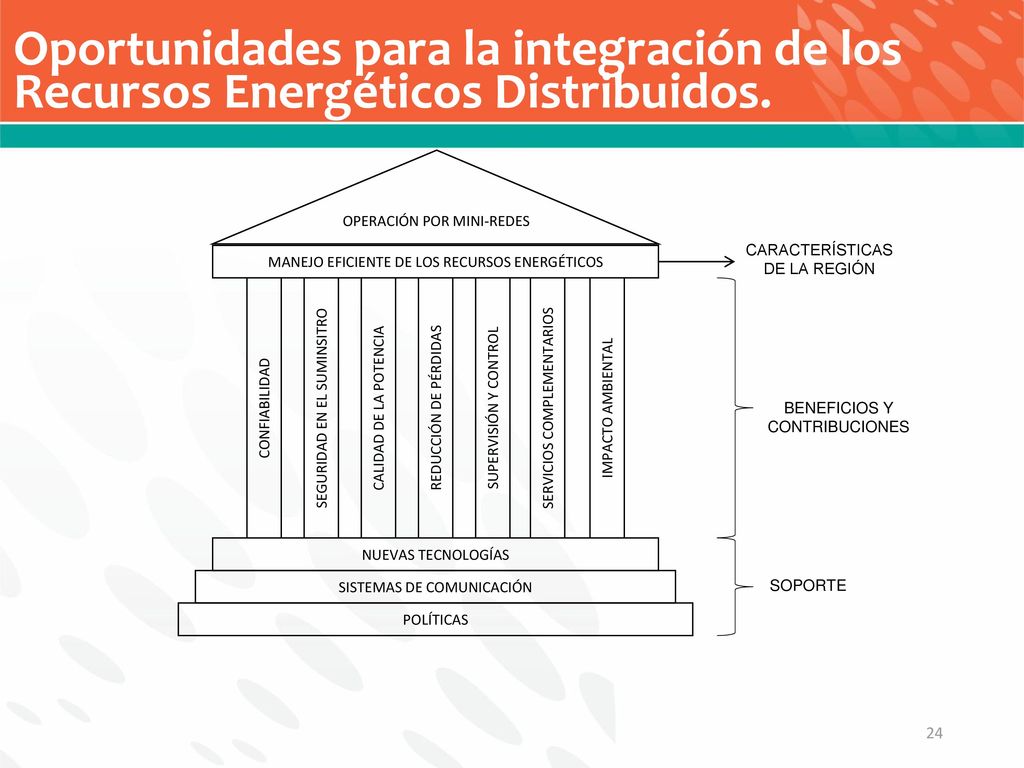

BENEFICIOS Y CONTRIBUCIONES POLÍTICAS SISTEMAS DE COMUNICACIÓN NUEVAS TECNOLOGÍAS CONFIABILIDAD SEGURIDAD EN EL SUMINSITRO CALIDAD DE LA POTENCIA REDUCCIÓN DE PÉRDIDAS SUPERVISIÓN Y CONTROL SERVICIOS COMPLEMENTARIOS IMPACTO AMBIENTAL MANEJO EFICIENTE DE LOS RECURSOS ENERGÉTICOS OPERACIÓN POR MINI-REDES SOPORTE CARACTERÍSTICAS DE LA REGIÓN
25
Oportunidades para la integración de los Recursos Energéticos Distribuidos.

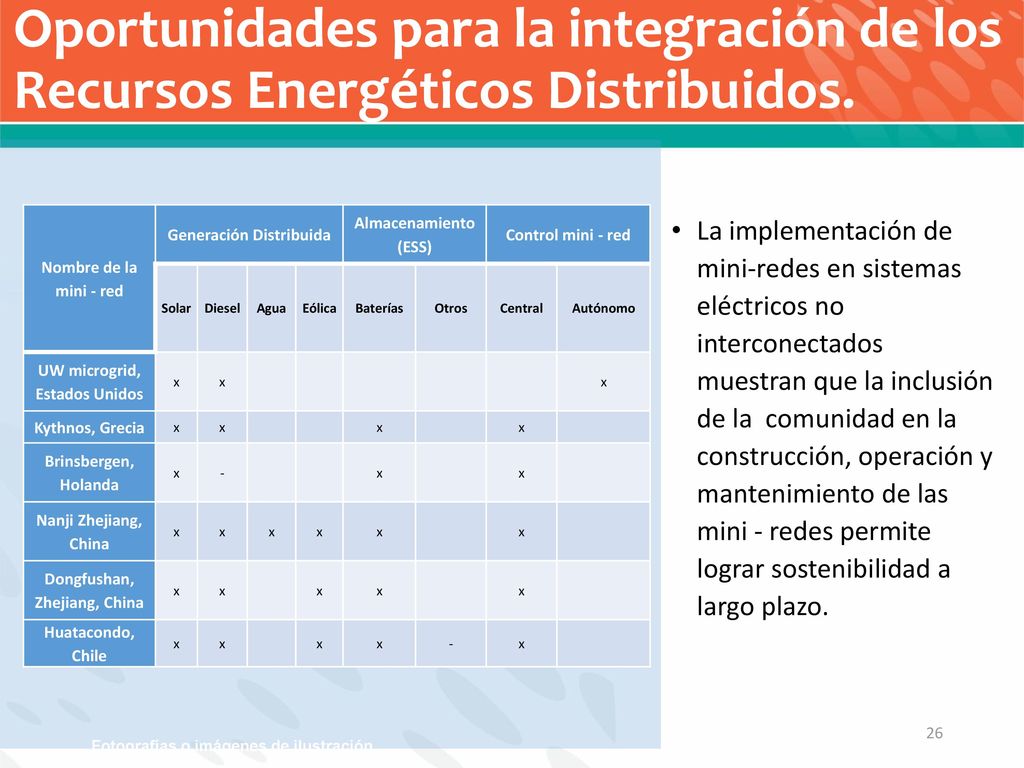

Nombre de la mini - red Generación Distribuida Almacenamiento (ESS) Control mini - red Solar Diesel Agua Eólica Baterías Otros Central Autónomo UW microgrid, Estados Unidos x Kythnos, Grecia Brinsbergen, Holanda - Nanji Zhejiang, China Dongfushan, Zhejiang, China Huatacondo, Chile La experiencia de las mini – redes a nivel internacional han incrementado debido a que es una solución para la electrificación rural, con integración de energías renovables y generación diésel. Fotografías o imágenes de ilustración
26
Oportunidades para la integración de los Recursos Energéticos Distribuidos.
Nombre de la mini - red Generación Distribuida Almacenamiento (ESS) Control mini - red Solar Diesel Agua Eólica Baterías Otros Central Autónomo UW microgrid, Estados Unidos x Kythnos, Grecia Brinsbergen, Holanda - Nanji Zhejiang, China Dongfushan, Zhejiang, China Huatacondo, Chile La implementación de mini-redes en sistemas eléctricos no interconectados muestran que la inclusión de la comunidad en la construcción, operación y mantenimiento de las mini - redes permite lograr sostenibilidad a largo plazo. Fotografías o imágenes de ilustración
27
Oportunidades para la integración de los Recursos Energéticos Distribuidos.

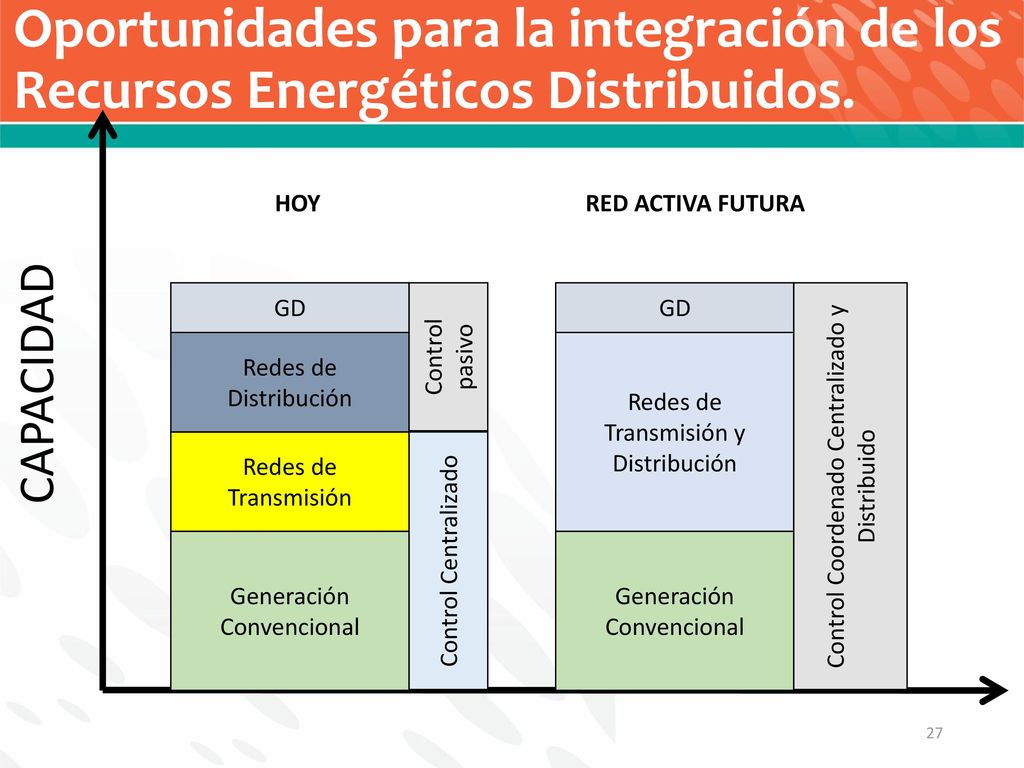

Generación Convencional Redes de Transmisión Redes de Distribución GD Control Centralizado Control pasivo CAPACIDAD Redes de Transmisión y Distribución Control Coordenado Centralizado y Distribuido HOY RED ACTIVA FUTURA
28
Oportunidades para la integración de los Recursos Energéticos Distribuidos.

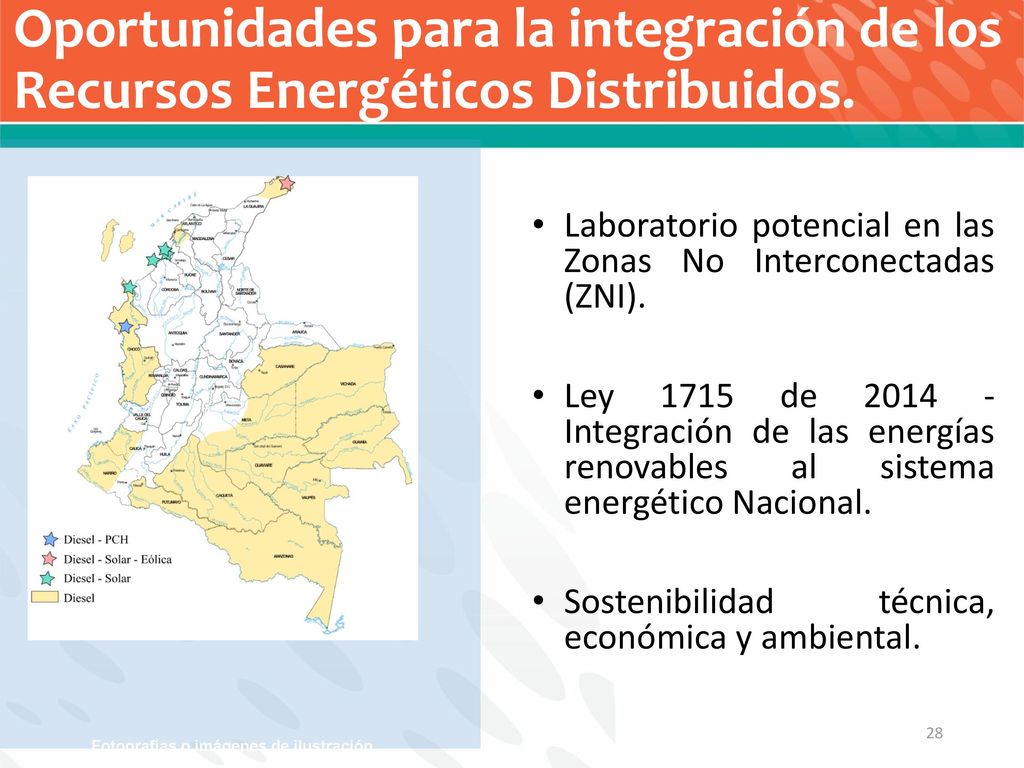

Laboratorio potencial en las Zonas No Interconectadas (ZNI). Ley 1715 de Integración de las energías renovables al sistema energético Nacional. Sostenibilidad técnica, económica y ambiental. Fotografías o imágenes de ilustración
29
Oportunidades para la integración de los Recursos Energéticos Distribuidos.

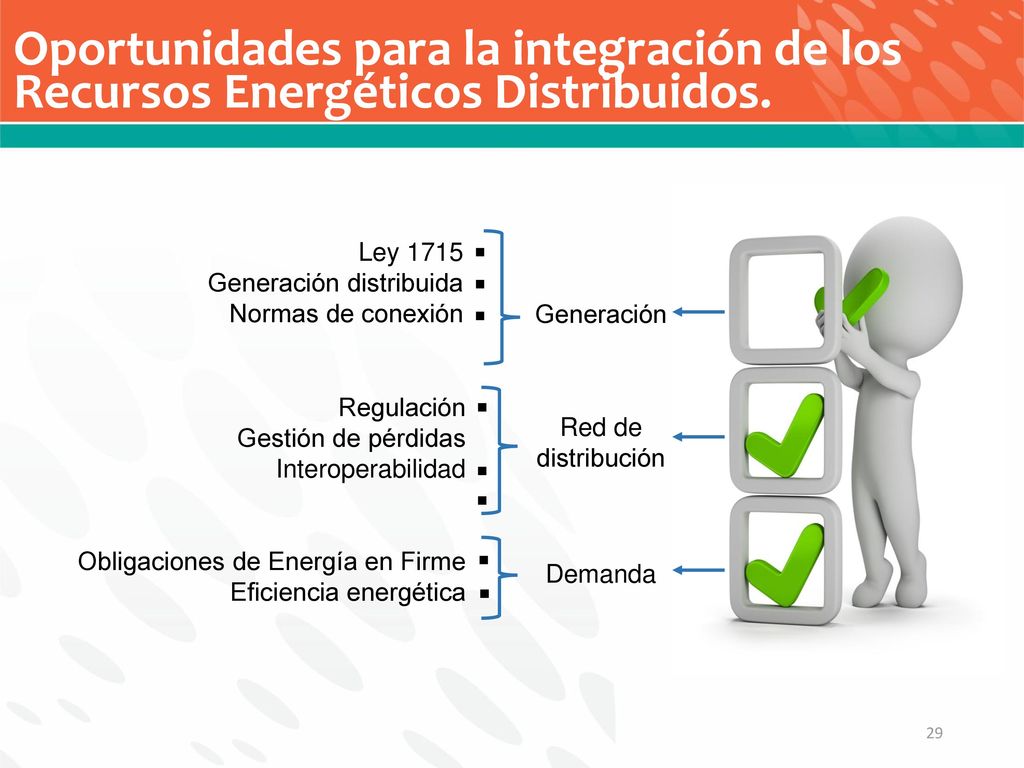

Ley 1715 Generación distribuida Normas de conexión Generación Regulación Gestión de pérdidas Interoperabilidad Red de distribución Obligaciones de Energía en Firme Eficiencia energética Demanda
30
Oportunidades para la integración de los Recursos Energéticos Distribuidos.
AMI
31

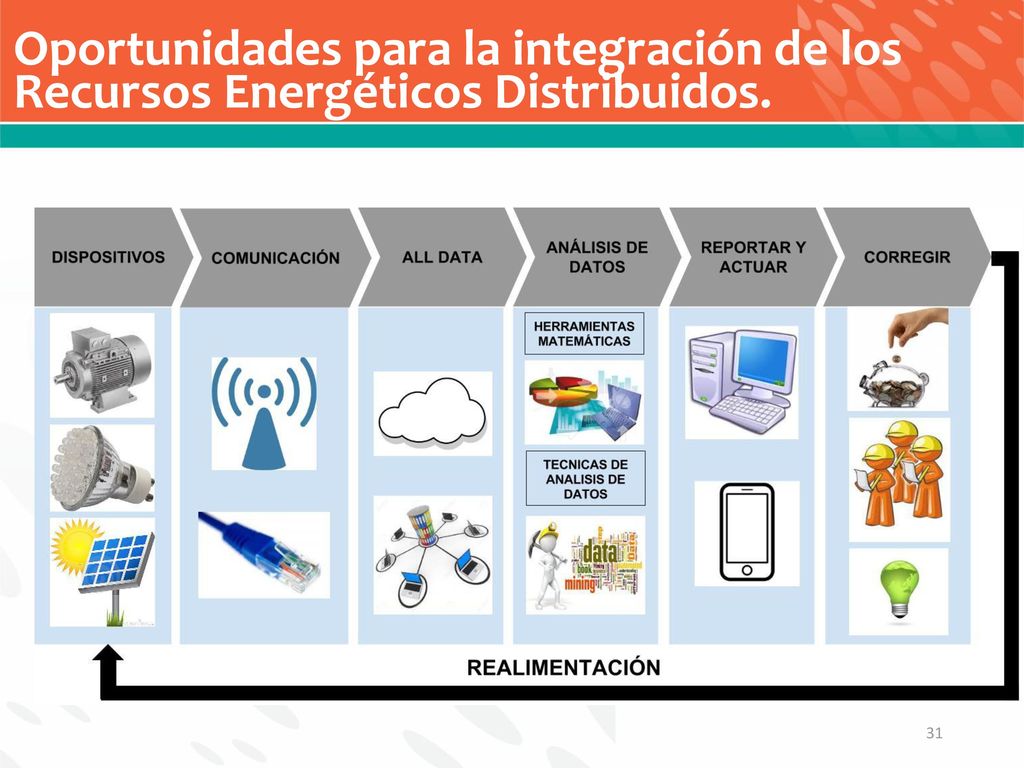

Fuente: Elaboración Propia.
Oportunidades para la integración de los Recursos Energéticos Distribuidos. Figura 7. Cadena de Valor de las IoT. Fuente: Elaboración Propia.
32
Oportunidades para la integración de la Generación Distribuida

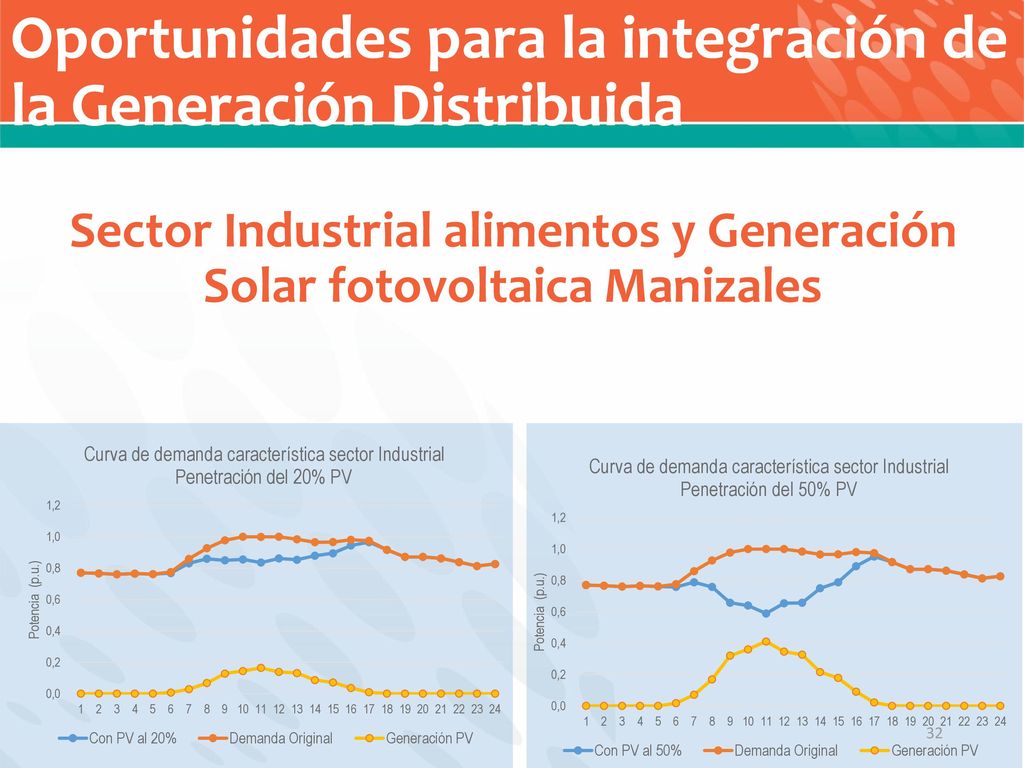

Sector Industrial alimentos y Generación Solar fotovoltaica Manizales
33

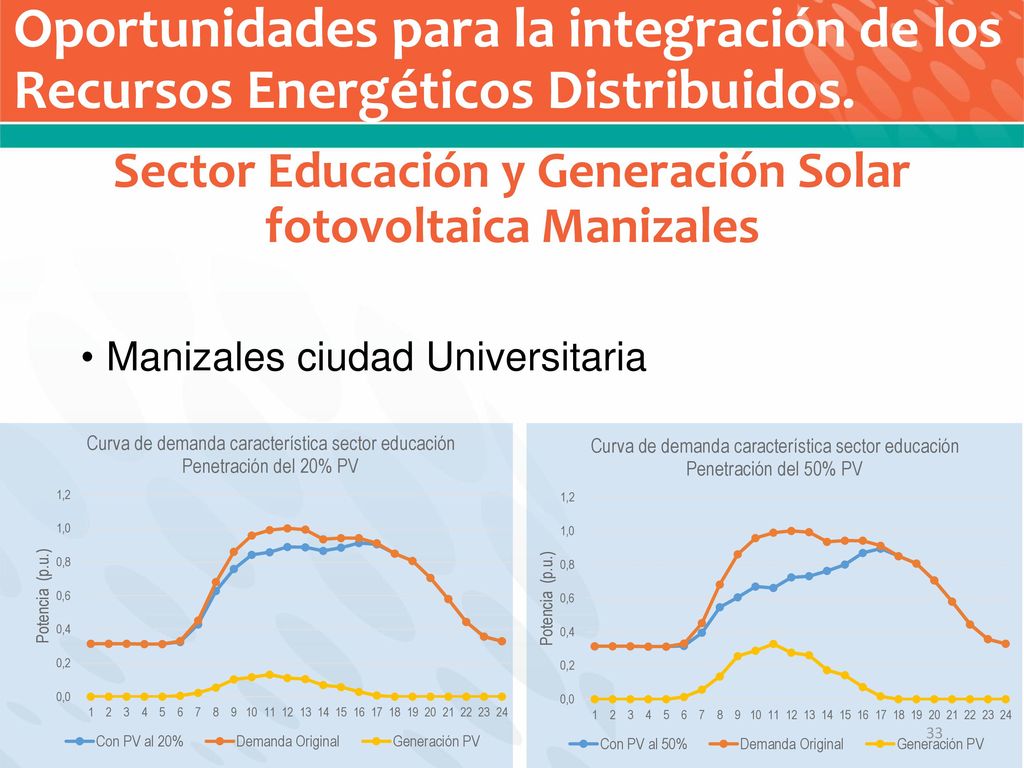

Sector Educación y Generación Solar fotovoltaica Manizales
Oportunidades para la integración de los Recursos Energéticos Distribuidos. Sector Educación y Generación Solar fotovoltaica Manizales Manizales ciudad Universitaria
34
Sector Hotelero y Generación Solar fotovoltaica Manizales

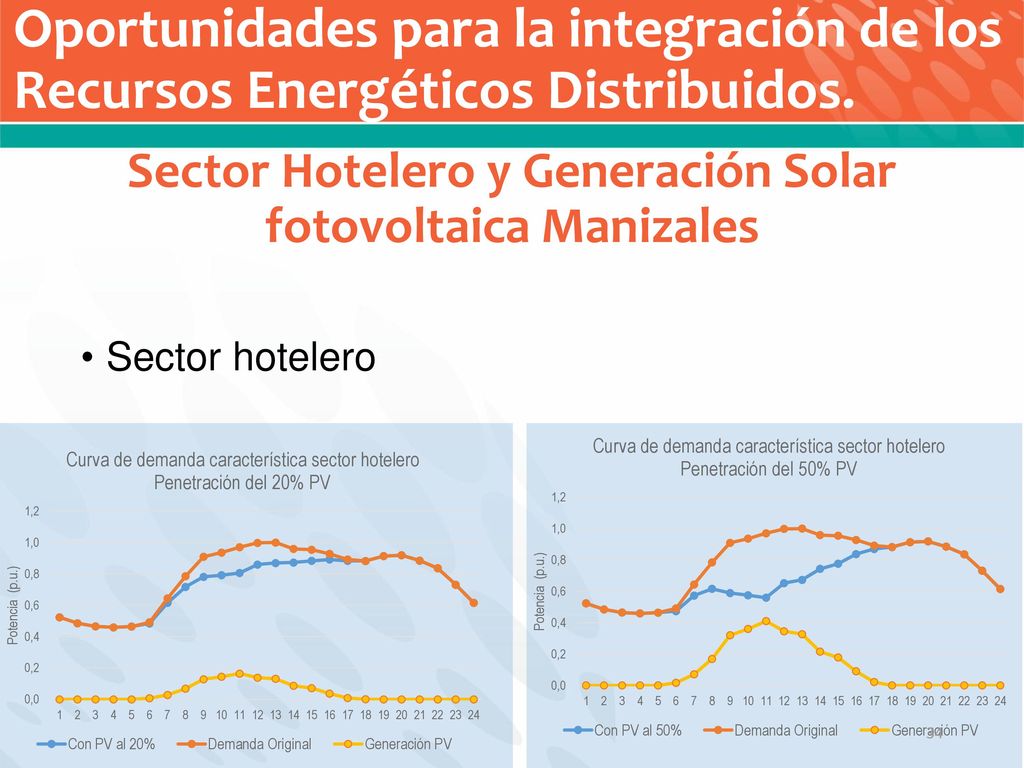

Oportunidades para la integración de los Recursos Energéticos Distribuidos. Sector Hotelero y Generación Solar fotovoltaica Manizales Sector hotelero
35

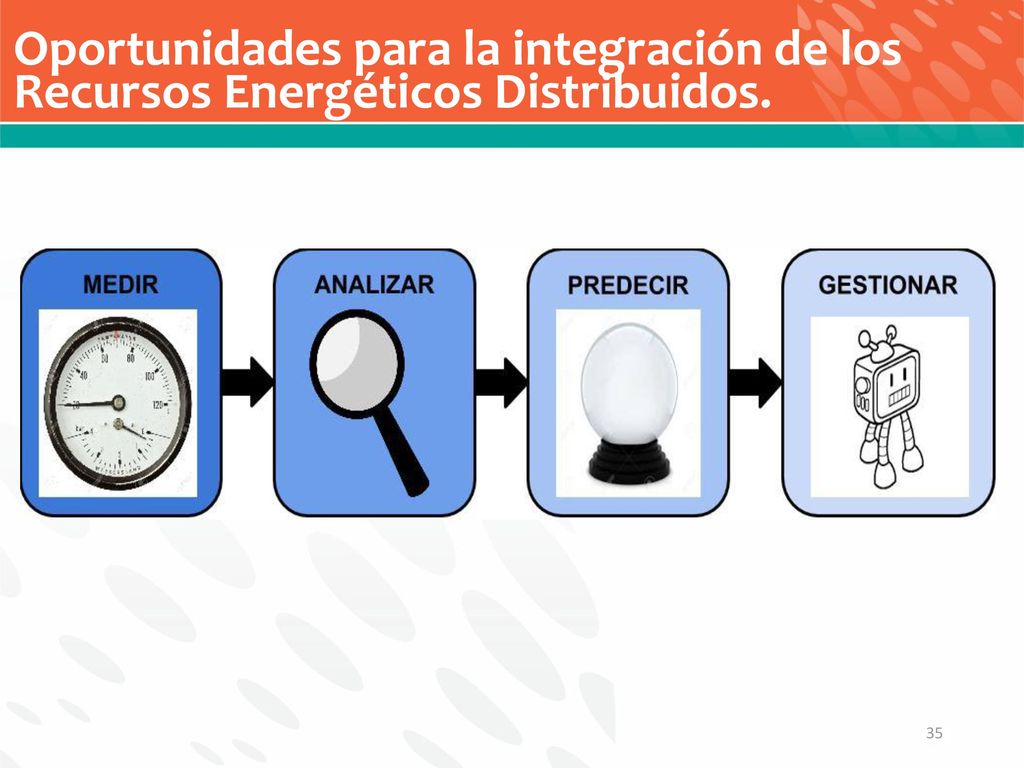

Oportunidades para la integración de los Recursos Energéticos Distribuidos.
11
36

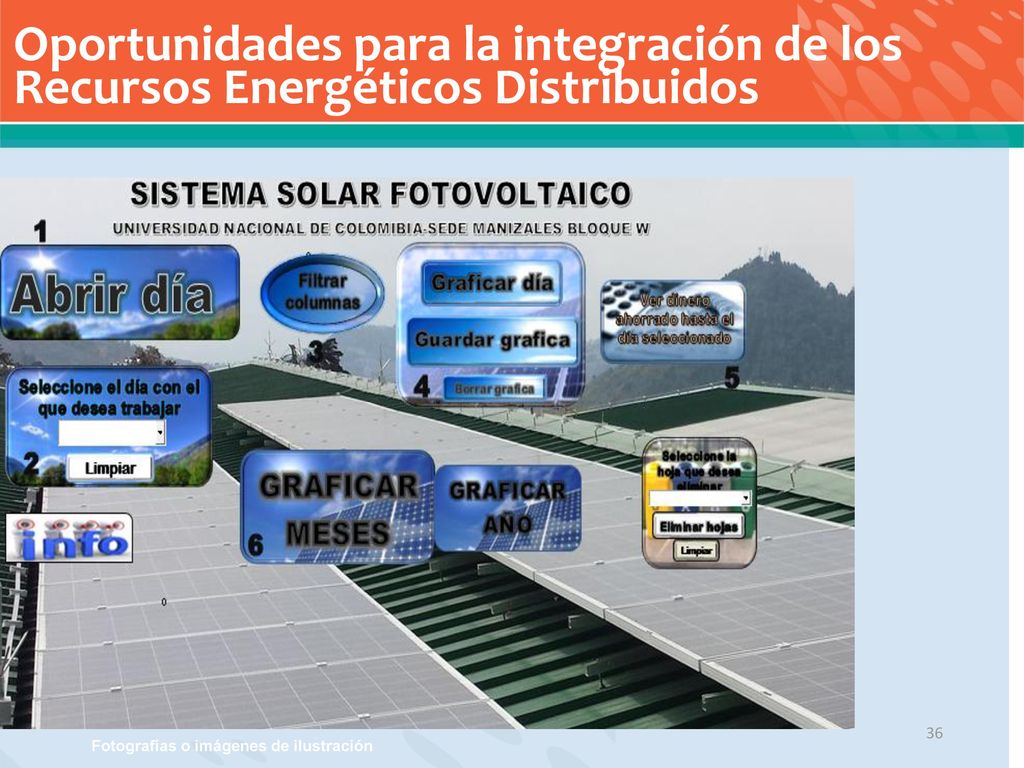

Oportunidades para la integración de los Recursos Energéticos Distribuidos
Fotografías o imágenes de ilustración
37
Oportunidades para la integración de los Recursos Energéticos Distribuidos.

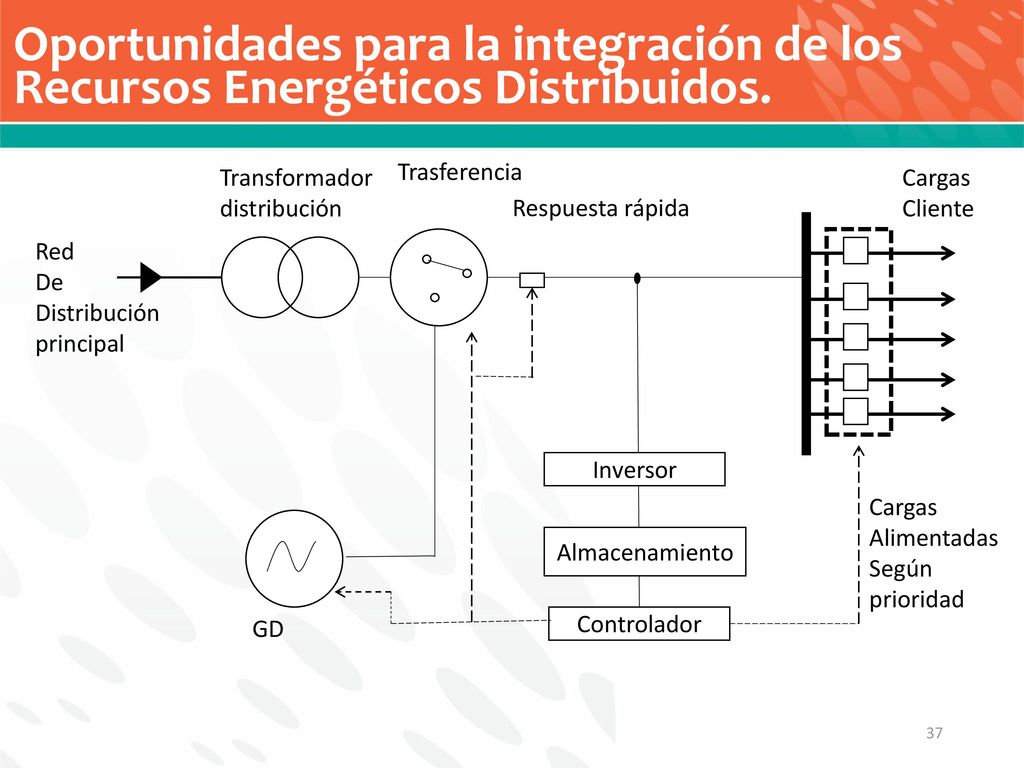

Transformador distribución Trasferencia Cargas Cliente Respuesta rápida Red De Distribución principal Inversor Cargas Alimentadas Según prioridad Almacenamiento GD Controlador
38
Oportunidades para la integración de los Recursos Energéticos Distribuidos.

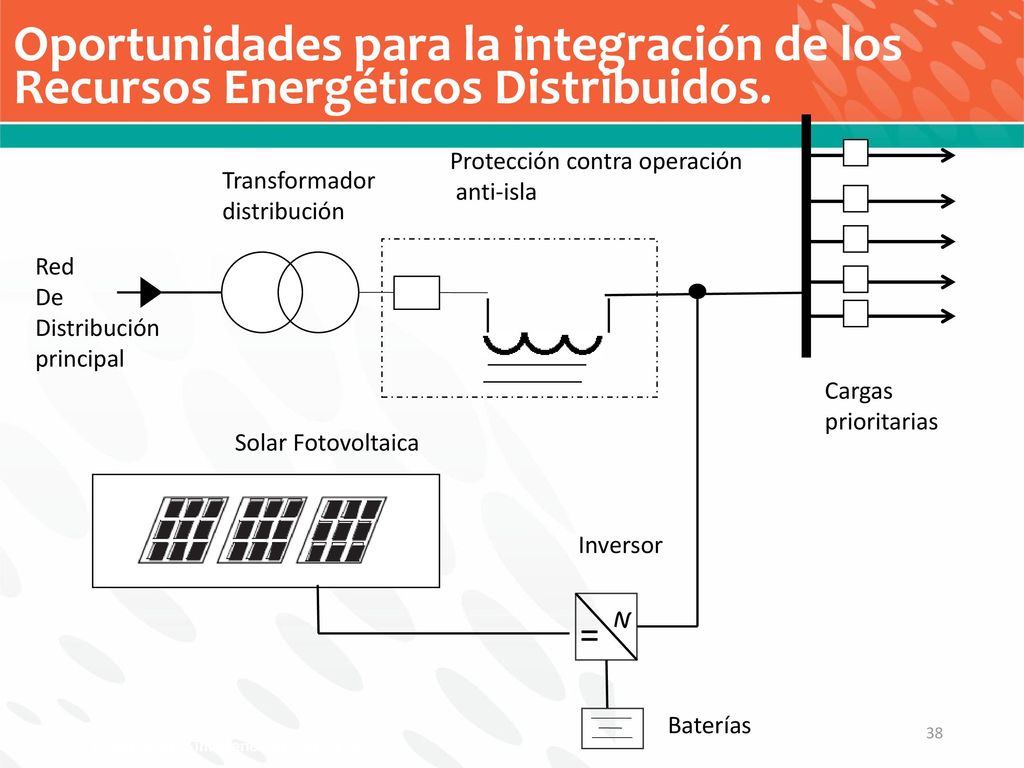

Protección contra operación anti-isla Transformador distribución Red De Distribución principal Cargas prioritarias Solar Fotovoltaica Inversor = Baterías Fotografías o imágenes de ilustración
39

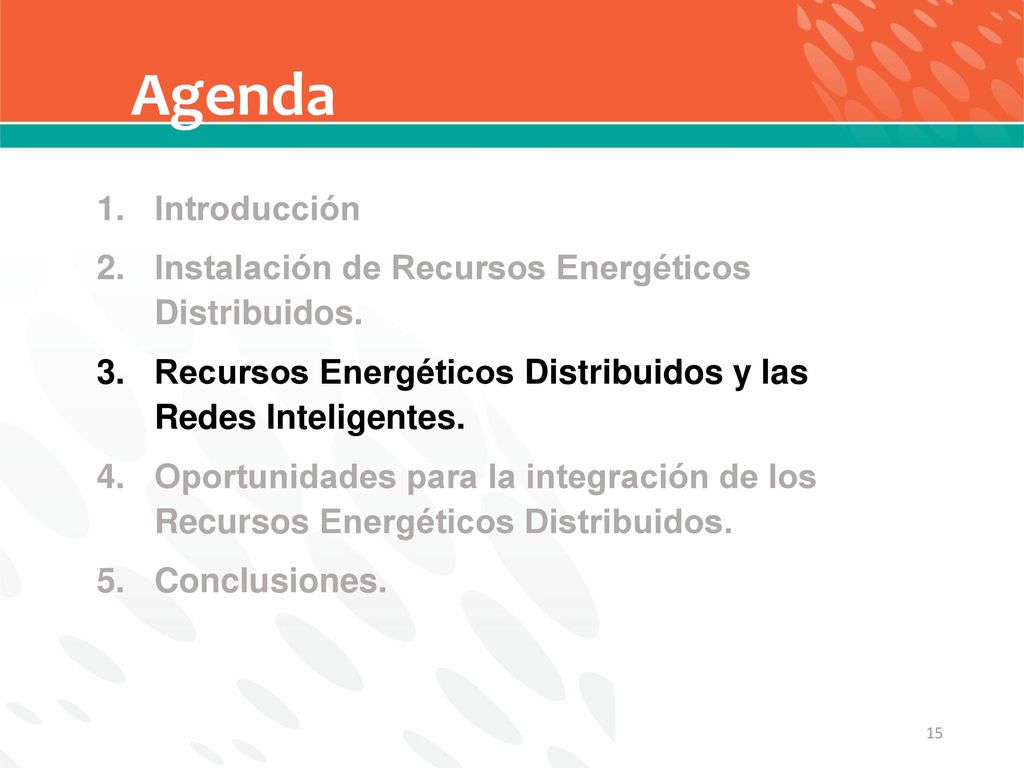

Agenda Introducción. Instalación de Recursos Energéticos Distribuidos.
Recursos Energéticos Distribuidos y las Redes Inteligentes. Oportunidades para la integración de los Recursos Energéticos Distribuidos. Conclusiones.
40

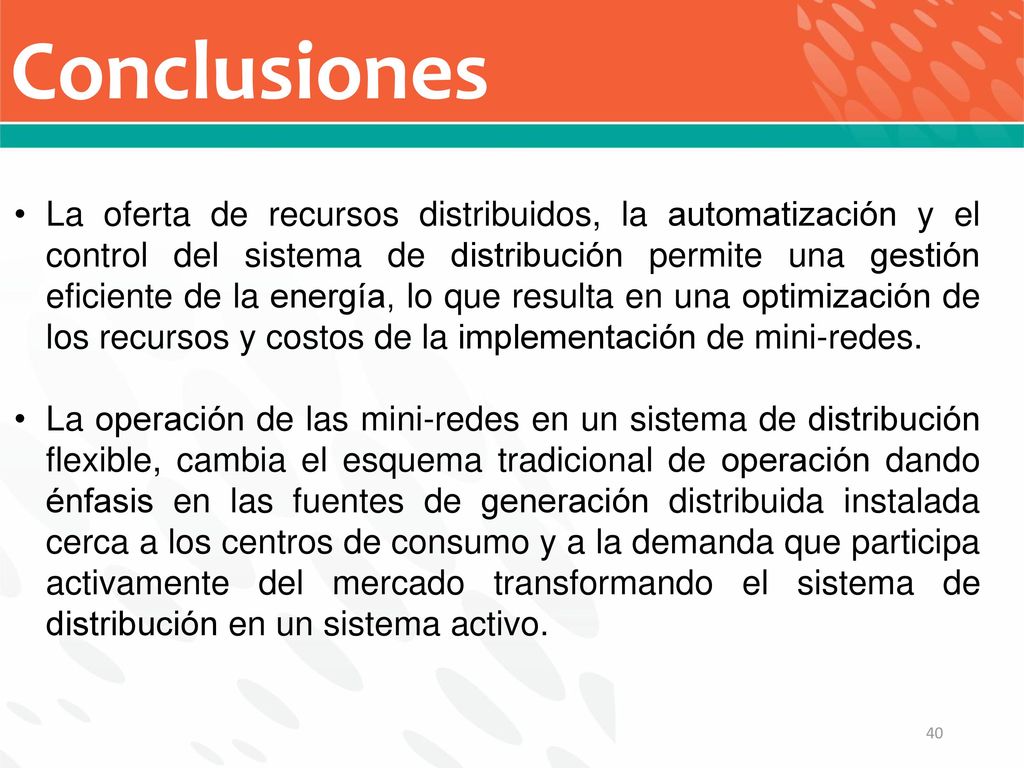

Conclusiones La oferta de recursos distribuidos, la automatización y el control del sistema de distribución permite una gestión eficiente de la energía, lo que resulta en una optimización de los recursos y costos de la implementación de mini-redes. La operación de las mini-redes en un sistema de distribución flexible, cambia el esquema tradicional de operación dando énfasis en las fuentes de generación distribuida instalada cerca a los centros de consumo y a la demanda que participa activamente del mercado transformando el sistema de distribución en un sistema activo.
41

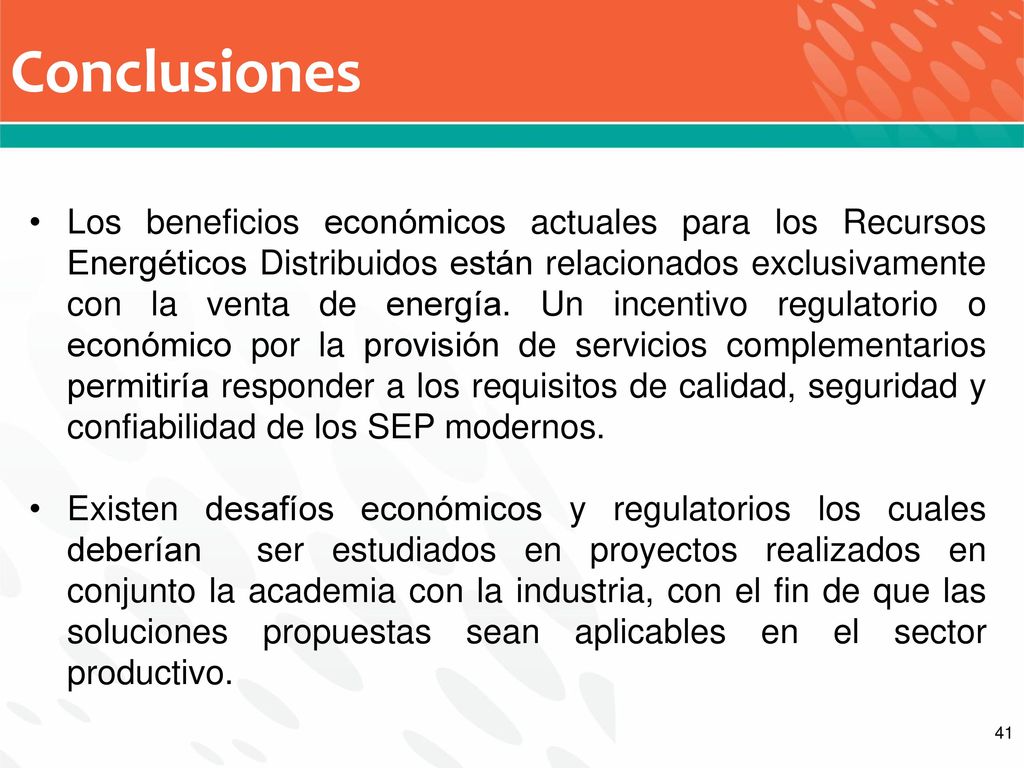

Conclusiones Los beneficios económicos actuales para los Recursos Energéticos Distribuidos están relacionados exclusivamente con la venta de energía. Un incentivo regulatorio o económico por la provisión de servicios complementarios permitiría responder a los requisitos de calidad, seguridad y confiabilidad de los SEP modernos. Existen desafíos económicos y regulatorios los cuales deberían ser estudiados en proyectos realizados en conjunto la academia con la industria, con el fin de que las soluciones propuestas sean aplicables en el sector productivo.
42
