DISEÑO ESTRUCTURAL EN ZONA SISMICA

Presentación del tema: "DISEÑO ESTRUCTURAL EN ZONA SISMICA"— Transcripción de la presentación:

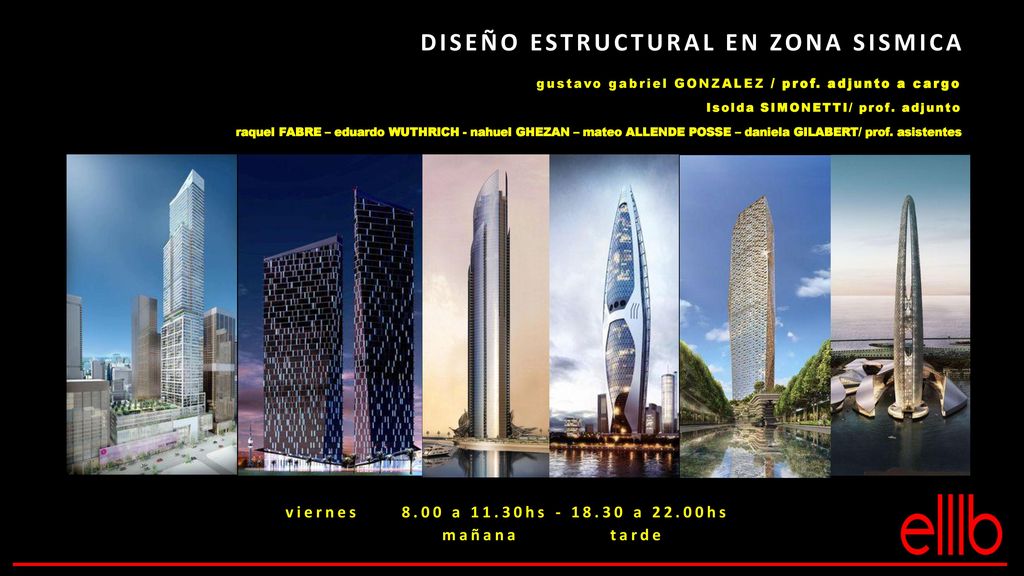

1 DISEÑO ESTRUCTURAL EN ZONA SISMICA
gustavo gabriel GONZALEZ / prof. adjunto a cargo Isolda SIMONETTI/ prof. adjunto raquel FABRE – eduardo WUTHRICH - nahuel GHEZAN – mateo ALLENDE POSSE – daniela GILABERT/ prof. asistentes viernes a 11.30hs a 22.00hs mañana tarde

2 OBJETIVOS DEL DISEÑO ESTRUCTURAL
INTERPRETACIÒN y VERIFICACIÒN DE RESULTADOS. OBJETIVOS DEL DISEÑO ESTRUCTURAL A- Prevenir daños no estructurales: Temblores y sismos de baja intensidad, frecuentes en la vida útil de la estructura. (Servicio) Estructura trabaja en rango elástico. B- Prevenir daños estructurales y minimizar los no estructurales: Sismos de mediana intensidad, con ocurrencia relativa en la vida útil de la estructura. (Servicio) DISEÑO POR CAPACIDAD C- Evitar el colapso: Sismos de alta intensidad y larga duración, uno durante la vida útil de la estructura. Parte de la estructura queda inutilizada, pero no colapsa, sectores de la estructura se plastifica.

3  incursión franca en el rango plástico.  deformaciones remanentes.
SISMO SEVERO  incursión franca en el rango plástico.  deformaciones remanentes.  grietas de consideración.  reparabilidad incierta.  ausencia de colapso SISMO MODERADO  comportamiento linealmente elástico.  ausencia de daños estructurales. SISMO FUERTE  incursión moderada en el rango plástico.  deformaciones remanentes mínimas.  fisuras o grietas menores.  estructura recuperable. LO QUE SE PRETENDE SOBRE EL COMPORTAMIENTO DE LAS ESTRUCTURAS A TRAVES DE LOS CODIGOS Y REGLAMENTOS Acciones sísmicas de diseño Procedimientos de análisis estructural Requisitos de resistencia, rigidez y estabilidad Disposiciones constructivas

4 INFLUENCIA DE LA ZONA SISMICA
SEUDOACELERACION V0 =C . W C= Coeficiente sísmico de diseño W= Peso total de la construcción C= 2,5 Ca.γr /R PARA T0≤T2 C= Sa.γr /R PARA T0≥T2 C ≥ 0,8aS.NV/8 ZONA 3y4 C ≥ 0,11 Ca.γr ZONA 0,1y2

5 INFLUENCIA DE LA ZONA SISMICA
Sobre un Edificio de 5niveles de Pórticos/tabiques H. equiv. 12,5 mts. ZONA SISMICA 1 MASA VIBRANTE = 1680Tn COEFICIENTE SÌSMICO = 0,05 ESFUERZO V0= 84Tn MOMEN. VUELCO= 1050Tm H. equiv. 12,5 mts ZONA SISMICA 2 MASA VIBRANTE = 1680Tn COEFICIENTE SÌSMICO = 0,092 ESFUERZO V0= 154Tn MOMEN. VUELCO= 1925Tm H. equiv. 12,5 mts ZONA SISMICA 3 MASA VIBRANTE = 1680Tn COEFICIENTE SÌSMICO = 0,133 ESFUERZO V0= 224Tn MOMEN. VUELCO= 2800Tm H. equiv. 12,5 mts ZONA SISMICA 4 MASA VIBRANTE = 1680Tn COEFICIENTE SÌSMICO = 0,167 ESFUERZO V0= 280Tn MOMEN. VUELCO= 3500Tm

6 ESTRUCTURAS CON DUCTILIDAD LIMITADA
ESTRUCTURAS CON DUCTILIDAD COMPLETA Son estructuras que se diseñan con el menor nivel de resistencia sísmica y la mayor capacidad de ductilidad. Se aplica el diseño por capacidad Alto nivel de detallado Zonas de alto compromiso sísmico ESTRUCTURAS CON DUCTILIDAD LIMITADA Estructuras o elementos estructurales que por su gran resistencia o por su posición en la estructura se diseñan para tener capacidad reducida de ductilidad. Edificios con disposición irregular de los elementos resistentes a acciones sísmicas horizontales, tabiques con aberturas irregulares, pórticos controlados por cargas gravitatorias (no se cumple la condición “columna fuerte-viga débil”). Se aplica el diseño por capacidad. Zonas de relativo compromiso sísmico. ESTRUCTURAS CON RESPUESTA ELÁSTICA Estructuras que se estiman responderán dentro del campo elástico.

7 COMPORTAMIENTO ELASTICO

8 DUCTILIDAD Un sistema se puede considerar DUCTIL cuando es capaz de experimentar deformaciones sustanciales bajo cargas constantes, sin sufrir daños excesivos o perdida de resistencia bajo ciclos repetidos de carga y descarga.

9 DUCTILIDAD DEL ACERO

10 EVALUACION DEL MECANISMO DE COLAPSO

11 ROTULA PLASTICA

12 ROTULA PLASTICA

13 ROTULA PLASTICA

14 DIMENSIONADO DE TABIQUES EN VOLADIZO

15 DIMENSIONADO DE TABIQUES EN VOLADIZO
Formación de la rotula plástica Mayor de Lw y 1/6 de hw Una parte del corte lo toma la sección de hormigón, el resto del esfuerzo deberá ser absorbido por armadura dispuesta específicamente para tal fin.

16 REDISTRIBUCION DE ESFUERZOS

17 COMPORTAMIENTO DE LA SECCION

18 COMPORTAMIENTO DE LA SECCION

19 DEGRADACION DE LA ESTRUCTURA

20 ARMADO DE TABIQUES
