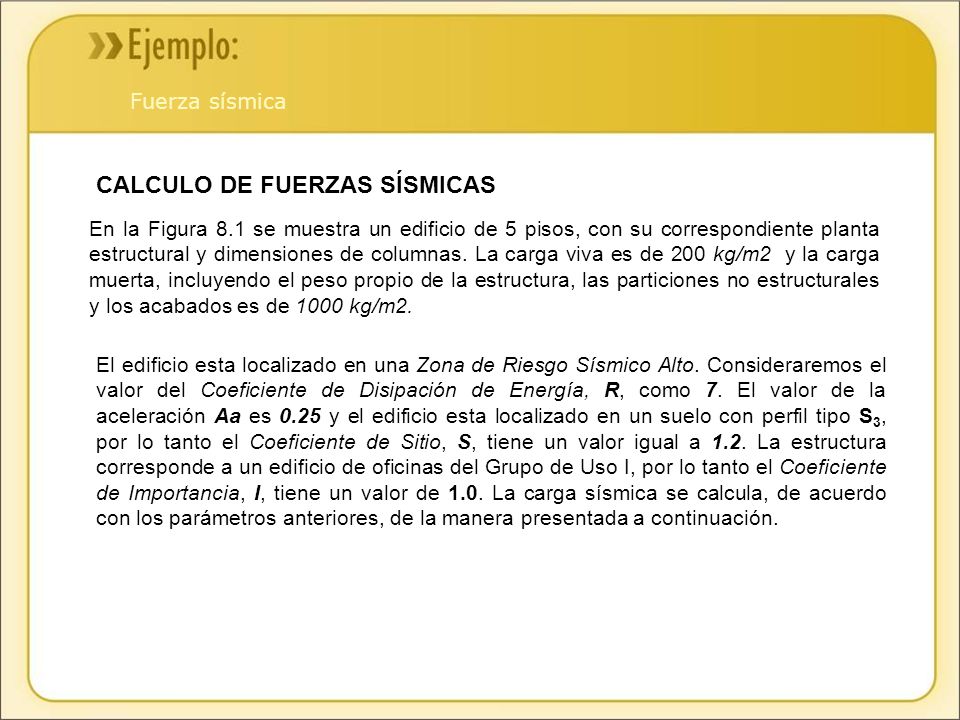

CALCULO DE FUERZAS SÍSMICAS
Fuerza sísmica CALCULO DE FUERZAS SÍSMICAS En la Figura 8.1 se muestra un edificio de 5 pisos, con su correspondiente planta estructural y dimensiones de columnas. La carga viva es de 200 kg/m2 y la carga muerta, incluyendo el peso propio de la estructura, las particiones no estructurales y los acabados es de 1000 kg/m2. El edificio esta localizado en una Zona de Riesgo Sísmico Alto. Consideraremos el valor del Coeficiente de Disipación de Energía, R, como 7. El valor de la aceleración Aa es 0.25 y el edificio esta localizado en un suelo con perfil tipo S3, por lo tanto el Coeficiente de Sitio, S, tiene un valor igual a 1.2. La estructura corresponde a un edificio de oficinas del Grupo de Uso I, por lo tanto el Coeficiente de Importancia, I, tiene un valor de 1.0. La carga sísmica se calcula, de acuerdo con los parámetros anteriores, de la manera presentada a continuación.
2

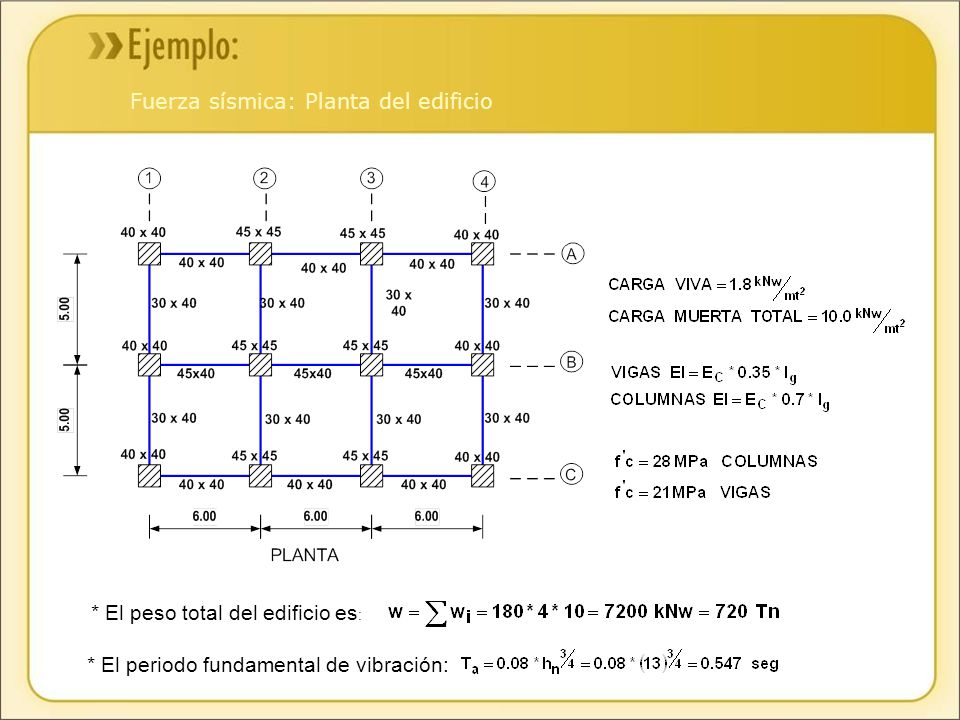

Fuerza sísmica: Planta del edificio
* El peso total del edificio es: * El periodo fundamental de vibración:
3
Fuerza sísmica: Cálculo de la cortante en la base
EL valor de la Aceleración para el Periodo Fundamental: El valor del Cortante Basal para el chequeo de deformaciones en la estructura es:
4
Fuerza sísmica: Cálculo de la cortante en la base
El valor de k, definido de acuerdo a la sección A.4.3 de la norma NSR-98, es: De acuerdo a la misma sección A.4.3 de la norma NSR-98, la distribución de fuerzas horizontales por piso es: Piso No. hi (m) Wi (Tn) wi*hik (Tn*m) Fi 4 13 180 2488.6 24.8 3 10 1902.3 18.9 2 7 1320.2 13.2 1 744.4 7.4 S = 720 6455.5 64.3
