1 “Manejo de Circuitos Eléctricos”
Héctor García Melchor

2 Circuito eléctrico Un circuito eléctrico es una interconexión de elementos eléctricos como resistencias, inductores, capacitores, líneas de transmisión, fuentes de voltaje, fuentes de corriente e interruptores.

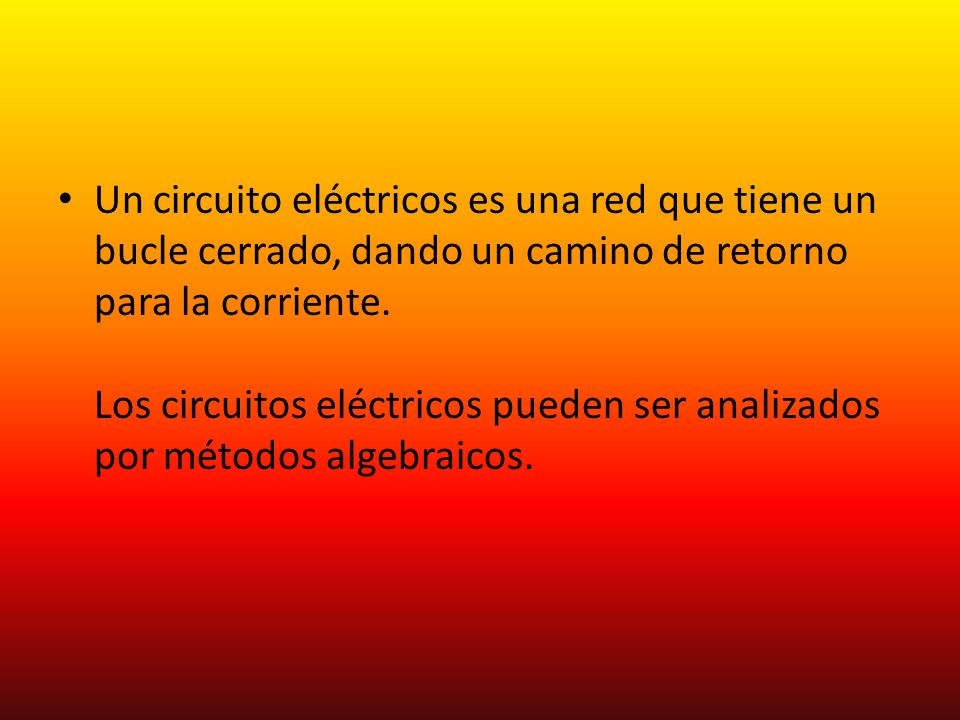

3 Un circuito eléctricos es una red que tiene un bucle cerrado, dando un camino de retorno para la corriente. Los circuitos eléctricos pueden ser analizados por métodos algebraicos.

4

5 Componentes Hilo conductor Generador o acumulador
Receptor o consumidor Elemento de maniobra

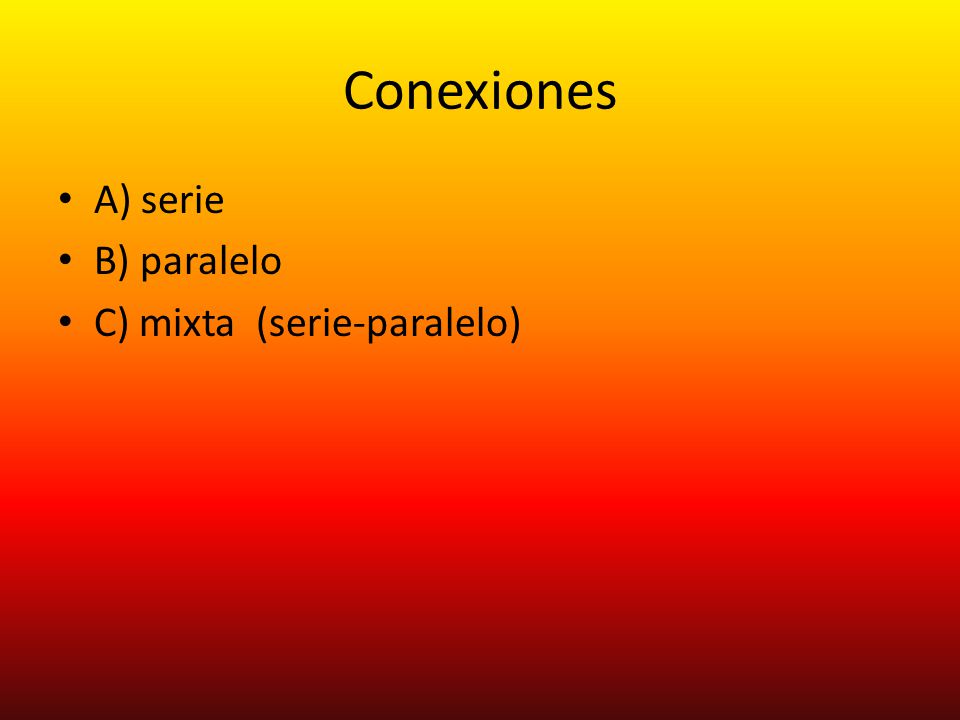

6 Conexiones A) serie B) paralelo C) mixta (serie-paralelo)

7 En general en circuitos
Cargas eléctricas Conductores y aisladores La ley de ohm Resistencias Voltaje Corrientes Ley de coulomb

8

9 Programas: Hay programas para hacer circuitos de una manera mas fácil como: EDISON MULITISIM ORCAD PSACE 16

10 Aparatos con que se mide la resistencia, voltaje etc.,
El Amperímetro El Voltímetro El Ohmímetro El Milímetro Digital

11

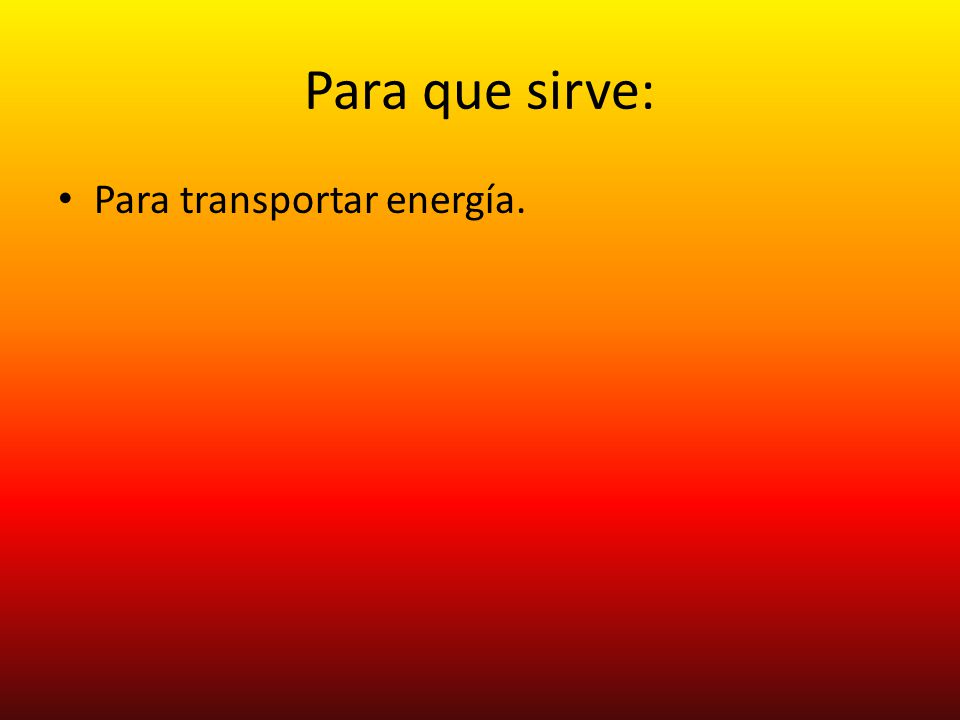

12 Para que sirve: Para transportar energía.

13

14

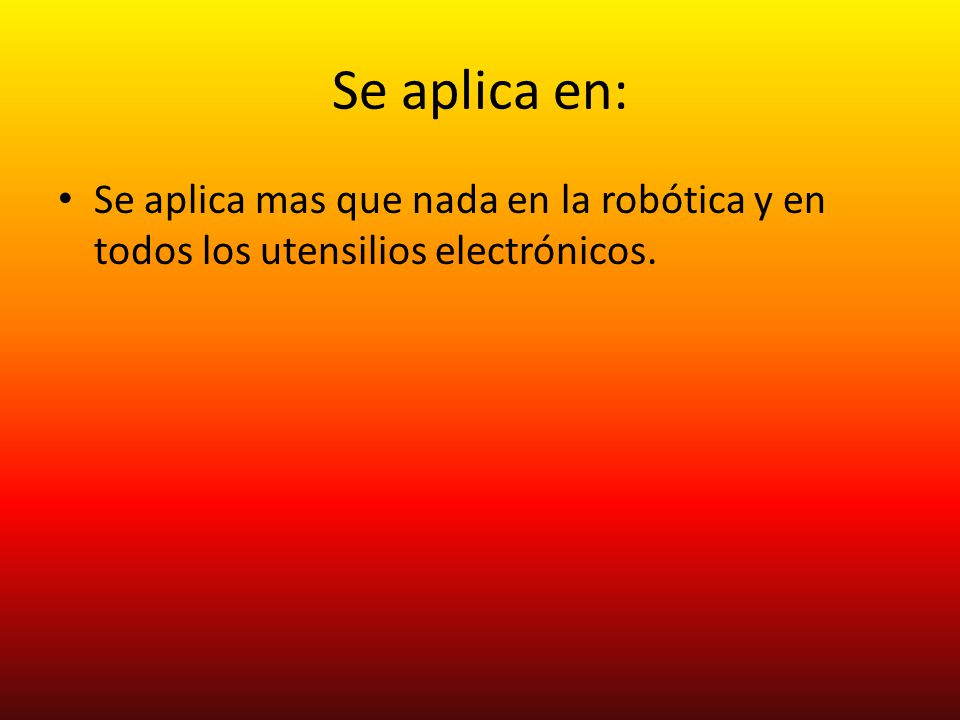

15 Se aplica en: Se aplica mas que nada en la robótica y en todos los utensilios electrónicos.

16

17 Los circuitos eléctricos son básicos en la vida diaria porque nos facilitan la vida.
