LA CORRIENTE ELÉCTRICA

Presentación del tema: "LA CORRIENTE ELÉCTRICA"— Transcripción de la presentación:

1 LA CORRIENTE ELÉCTRICA

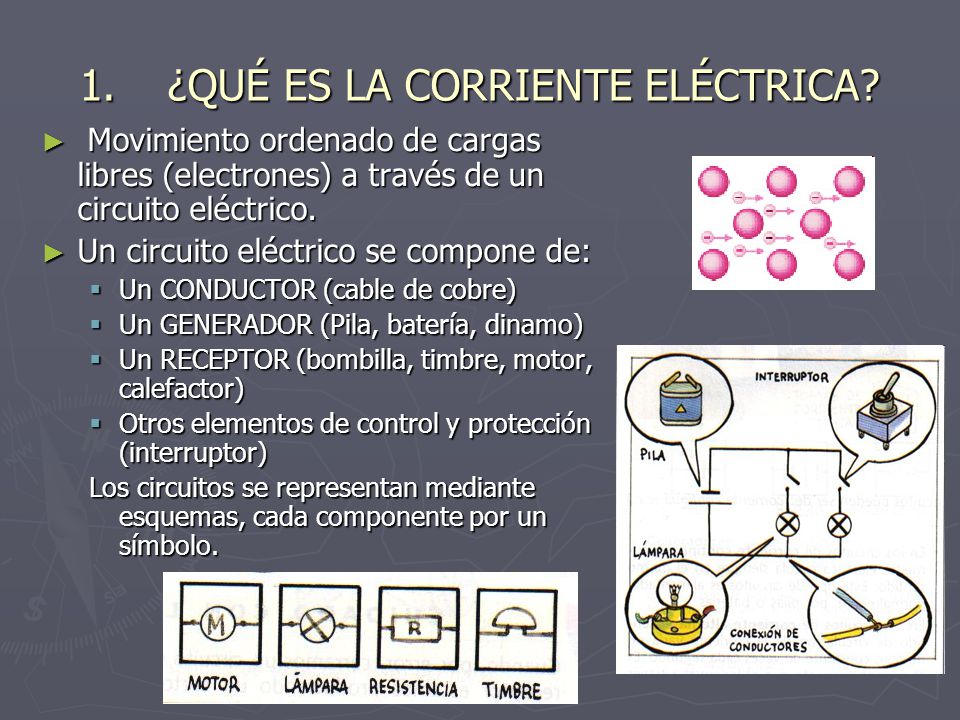

2 ¿QUÉ ES LA CORRIENTE ELÉCTRICA?
Movimiento ordenado de cargas libres (electrones) a través de un circuito eléctrico. Un circuito eléctrico se compone de: Un CONDUCTOR (cable de cobre) Un GENERADOR (Pila, batería, dinamo) Un RECEPTOR (bombilla, timbre, motor, calefactor) Otros elementos de control y protección (interruptor) Los circuitos se representan mediante esquemas, cada componente por un símbolo.

3 Sólo hay dos modos de representar los componentes de un circuito:
En serie, si se pone un componente tras otro En paralelo, si se conectan los componentes por sus extremos

4 TIPOS DE CORRIENTE ELÉCTRICA
Hay dos clases de corriente eléctrica: Corriente continua (C.C.) Los circuitos eléctricos necesitan de este tipo. Corriente alterna (C.A.) Es la disponemos en los enchufes de las casas. Necesitamos una fuente de alimentación que la transforme en C.C. (Cargador, transformador o dentro del aparato)

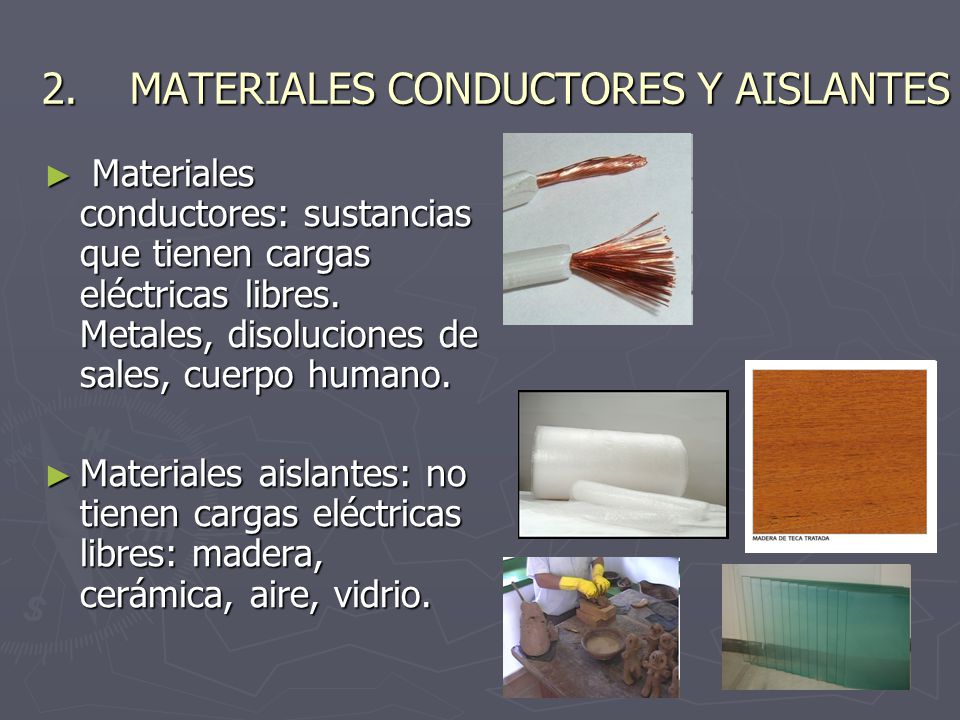

5 MATERIALES CONDUCTORES Y AISLANTES
Materiales conductores: sustancias que tienen cargas eléctricas libres. Metales, disoluciones de sales, cuerpo humano. Materiales aislantes: no tienen cargas eléctricas libres: madera, cerámica, aire, vidrio.

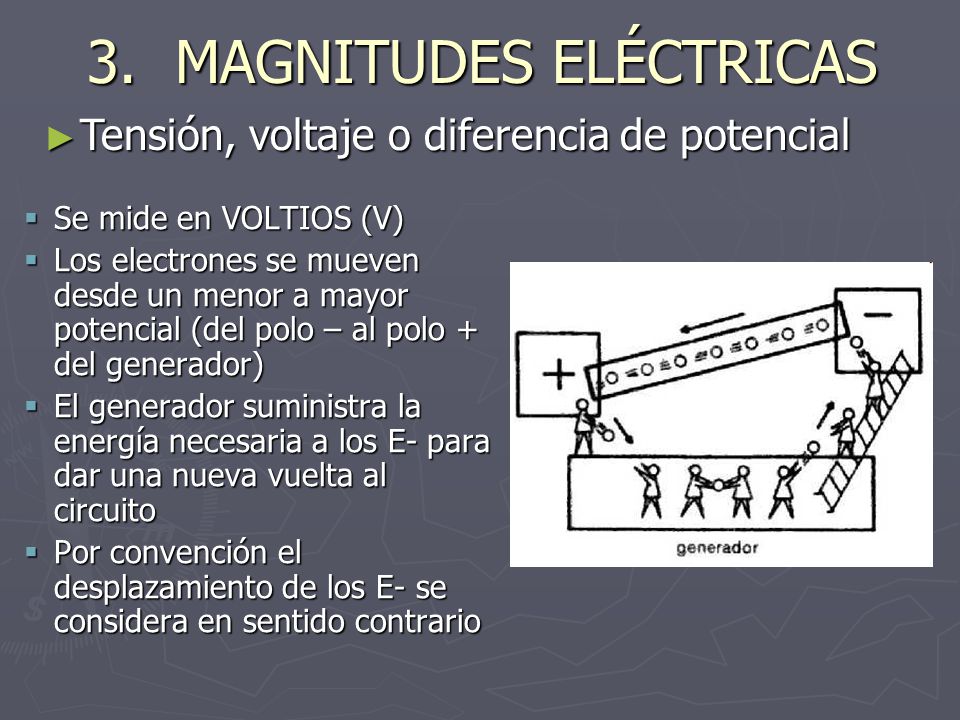

6 MAGNITUDES ELÉCTRICAS
Tensión, voltaje o diferencia de potencial Se mide en VOLTIOS (V) Los electrones se mueven desde un menor a mayor potencial (del polo – al polo + del generador) El generador suministra la energía necesaria a los E- para dar una nueva vuelta al circuito Por convención el desplazamiento de los E- se considera en sentido contrario

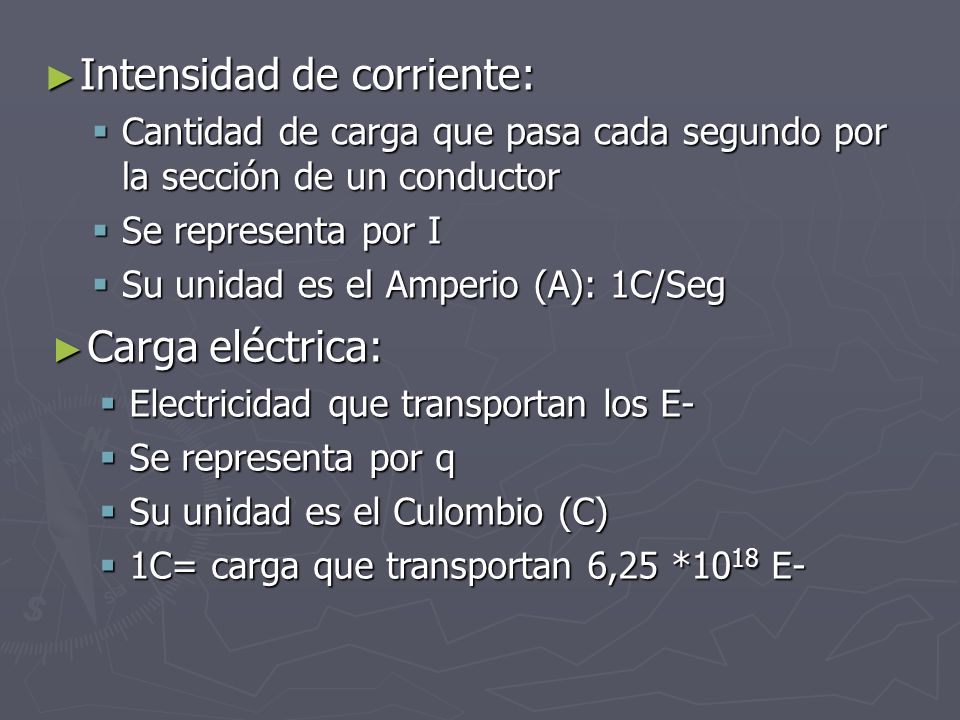

7 Intensidad de corriente:
Cantidad de carga que pasa cada segundo por la sección de un conductor Se representa por I Su unidad es el Amperio (A): 1C/Seg Carga eléctrica: Electricidad que transportan los E- Se representa por q Su unidad es el Culombio (C) 1C= carga que transportan 6,25 *1018 E-

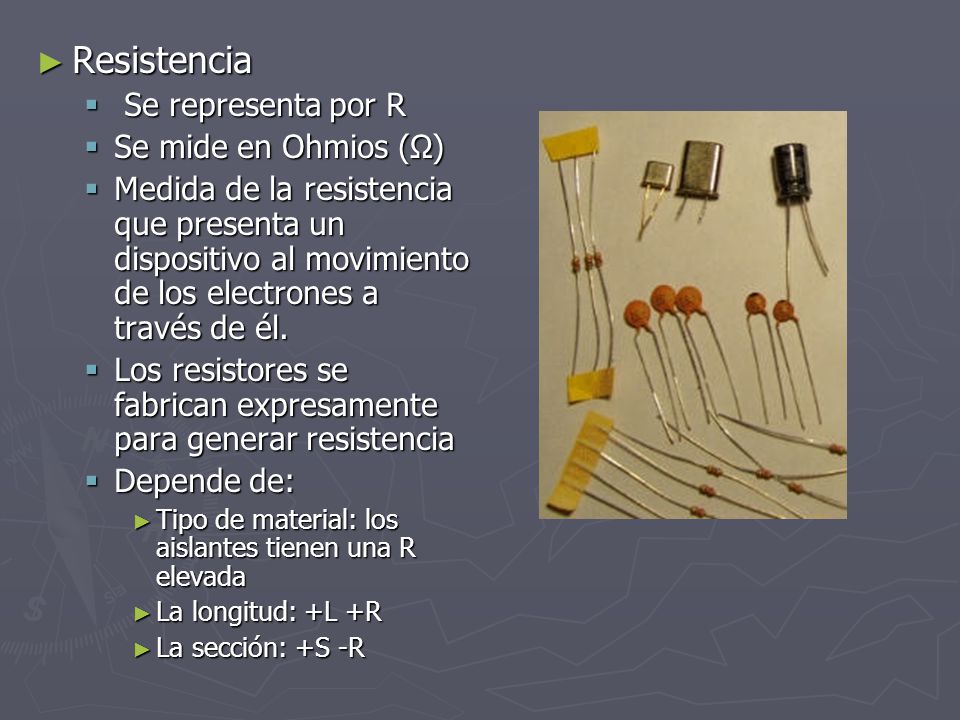

8 Resistencia Se representa por R Se mide en Ohmios (Ω)
Medida de la resistencia que presenta un dispositivo al movimiento de los electrones a través de él. Los resistores se fabrican expresamente para generar resistencia Depende de: Tipo de material: los aislantes tienen una R elevada La longitud: +L +R La sección: +S -R

9 RELACIÓN ENTRE LAS MAGNITUDES ELÉCTRICAS
Ley de Omh: V= R*I; R= V/I; I=V/R Potencia eléctrica: P= V*I ; se mide en Vatios (W) o Kilovatios (Kw) Energía consumida por un aparato eléctrico: E= P*T ; Se mide en Julios (J), pero la unidad más utilizada es el Kilowatio-hora (Kwh)
