BIENVENIDOS A ESTRUCTURAS IIA 2017

Presentaciones similares


Presentación del tema: "BIENVENIDOS A ESTRUCTURAS IIA 2017"— Transcripción de la presentación:

1 BIENVENIDOS A ESTRUCTURAS IIA 2017

2

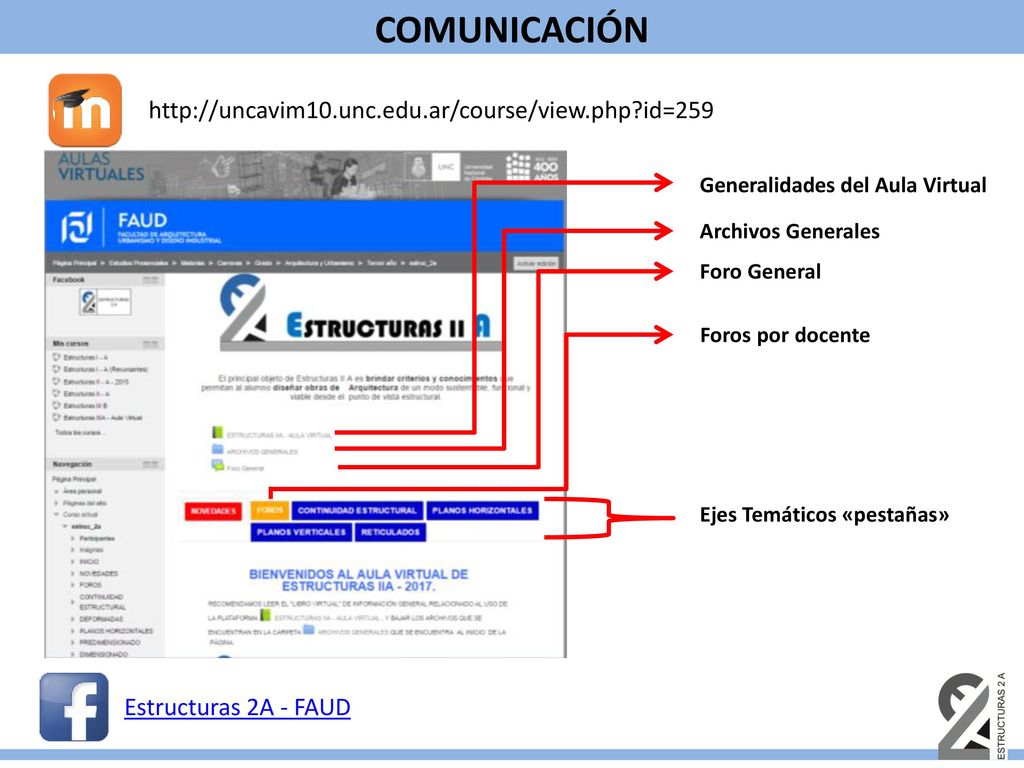

3 COMUNICACIÓN http://uncavim10.unc.edu.ar/course/view.php?id=259
Generalidades del Aula Virtual Archivos Generales Foro General Foros por docente Ejes Temáticos «pestañas» Estructuras 2A - FAUD

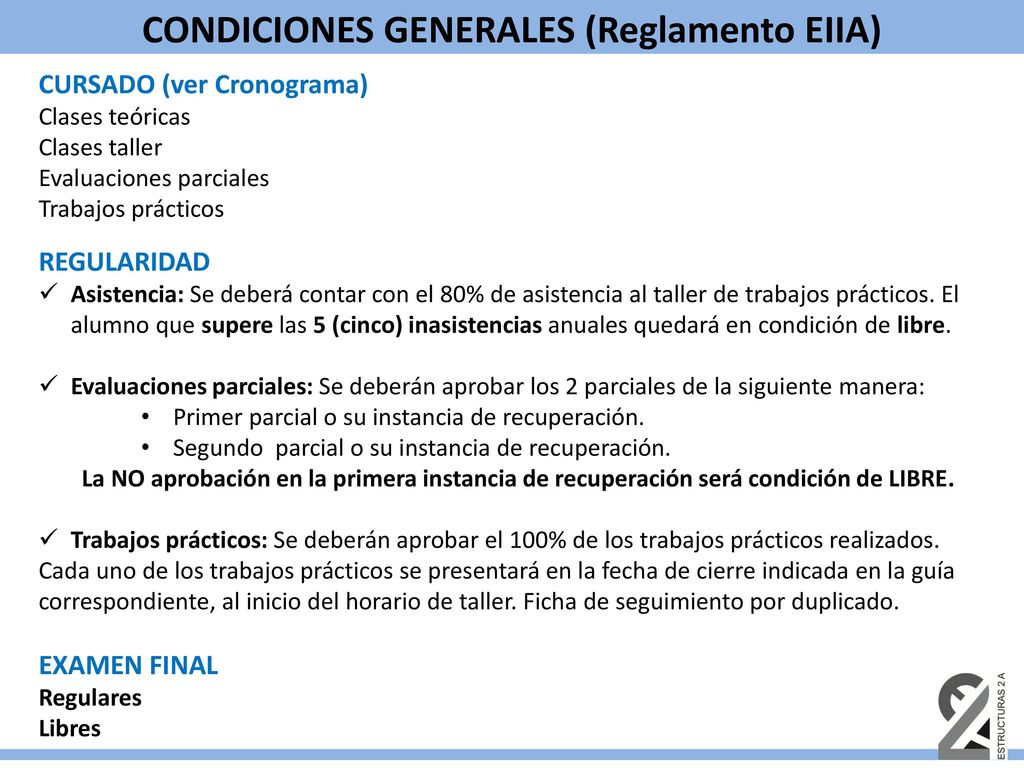

4 CONDICIONES GENERALES (Reglamento EIIA)
CURSADO (ver Cronograma) Clases teóricas Clases taller Evaluaciones parciales Trabajos prácticos REGULARIDAD Asistencia: Se deberá contar con el 80% de asistencia al taller de trabajos prácticos. El alumno que supere las 5 (cinco) inasistencias anuales quedará en condición de libre. Evaluaciones parciales: Se deberán aprobar los 2 parciales de la siguiente manera: Primer parcial o su instancia de recuperación. Segundo parcial o su instancia de recuperación. La NO aprobación en la primera instancia de recuperación será condición de LIBRE. Trabajos prácticos: Se deberán aprobar el 100% de los trabajos prácticos realizados. Cada uno de los trabajos prácticos se presentará en la fecha de cierre indicada en la guía correspondiente, al inicio del horario de taller. Ficha de seguimiento por duplicado. EXAMEN FINAL Regulares Libres

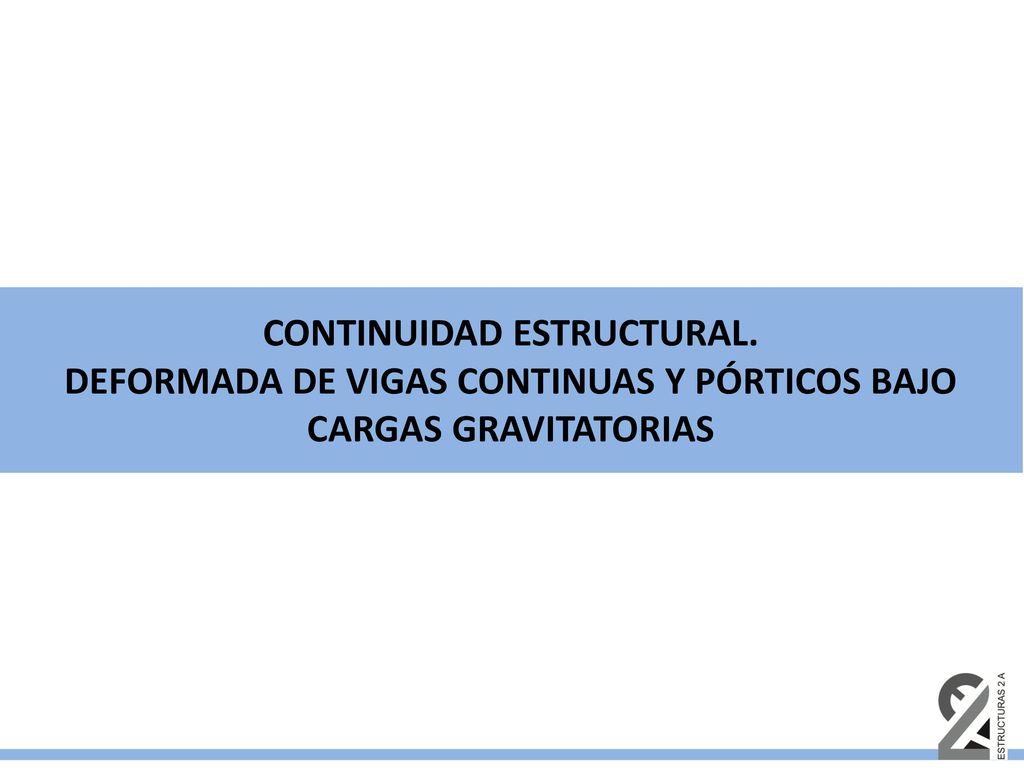

5 CONTINUIDAD ESTRUCTURAL.
DEFORMADA DE VIGAS CONTINUAS Y PÓRTICOS BAJO CARGAS GRAVITATORIAS

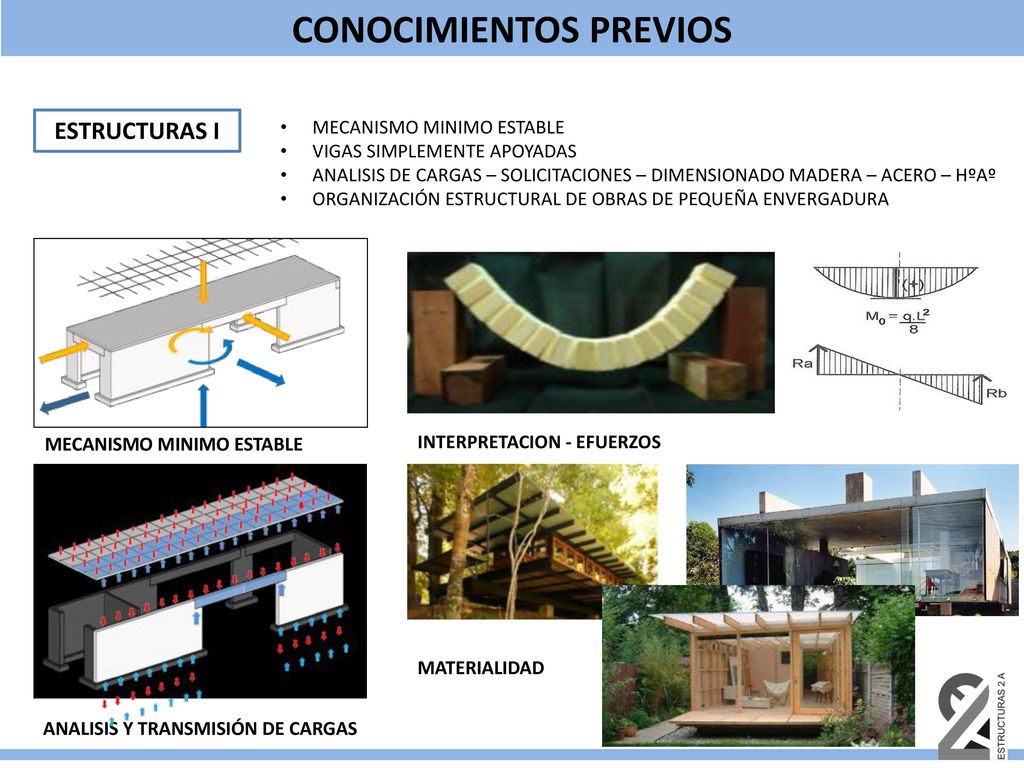

6 CONOCIMIENTOS PREVIOS
ESTRUCTURAS I MECANISMO MINIMO ESTABLE VIGAS SIMPLEMENTE APOYADAS ANALISIS DE CARGAS – SOLICITACIONES – DIMENSIONADO MADERA – ACERO – HºAº ORGANIZACIÓN ESTRUCTURAL DE OBRAS DE PEQUEÑA ENVERGADURA MECANISMO MINIMO ESTABLE INTERPRETACION - EFUERZOS Ver como pautar el TP MATERIALIDAD ANALISIS Y TRANSMISIÓN DE CARGAS

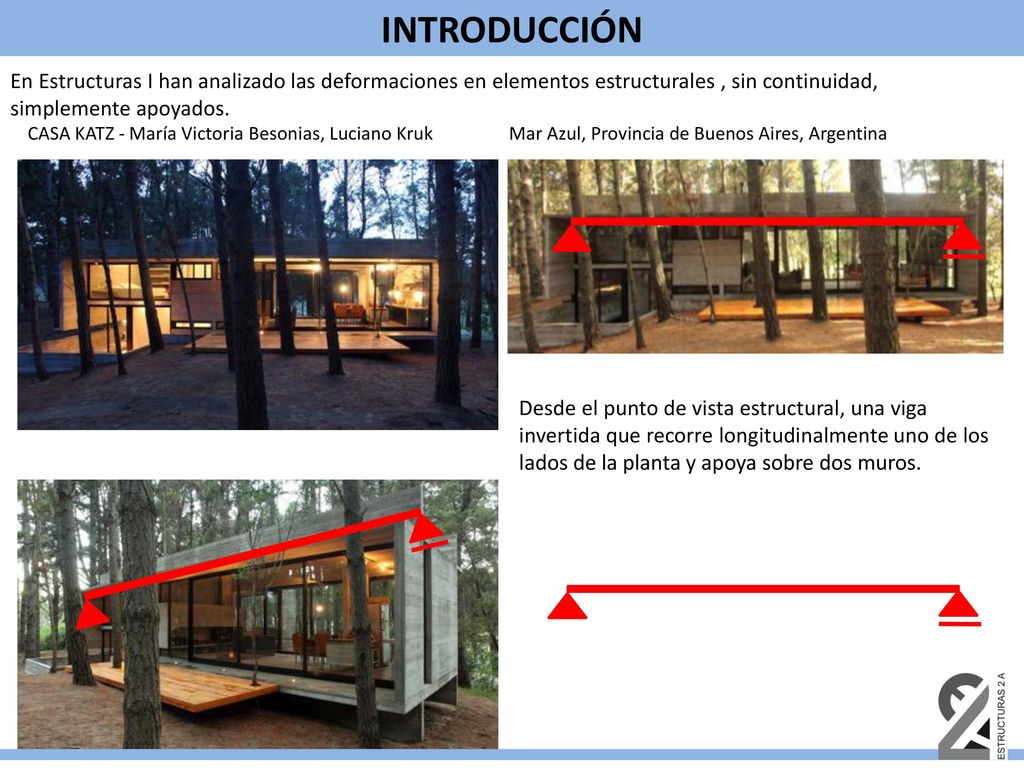

7 INTRODUCCIÓN En Estructuras I han analizado las deformaciones en elementos estructurales , sin continuidad, simplemente apoyados. CASA KATZ - María Victoria Besonias, Luciano Kruk Mar Azul, Provincia de Buenos Aires, Argentina Desde el punto de vista estructural, una viga invertida que recorre longitudinalmente uno de los lados de la planta y apoya sobre dos muros. Hasta ahora hemos analizado modos de controlar las deformaciones en elementos estructurales sin continuidad, simplemente apoyados.

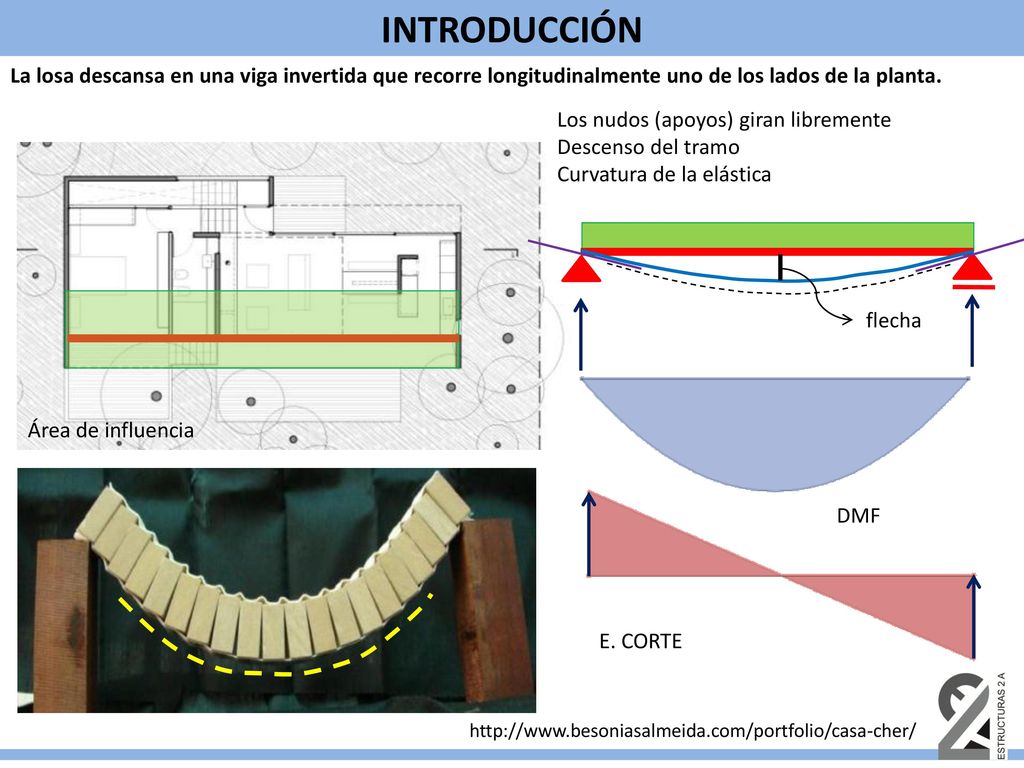

8 INTRODUCCIÓN La losa descansa en una viga invertida que recorre longitudinalmente uno de los lados de la planta. Los nudos (apoyos) giran libremente Descenso del tramo Curvatura de la elástica flecha Área de influencia DMF E. CORTE

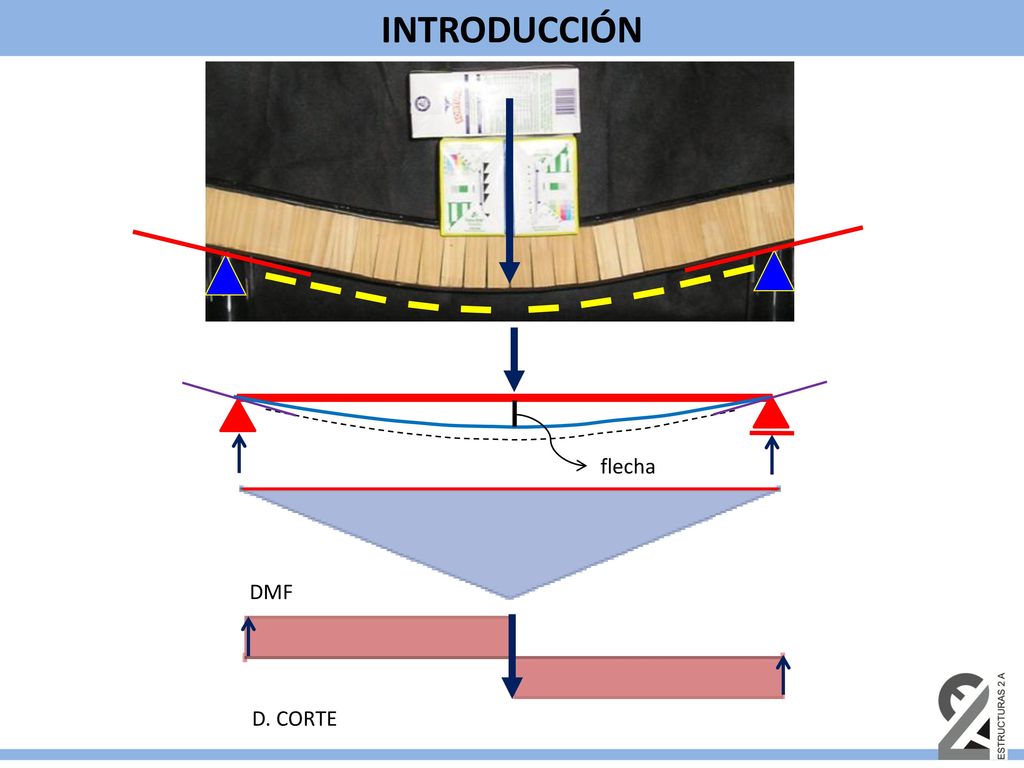

9 INTRODUCCIÓN flecha DMF D. CORTE Quizas la saque

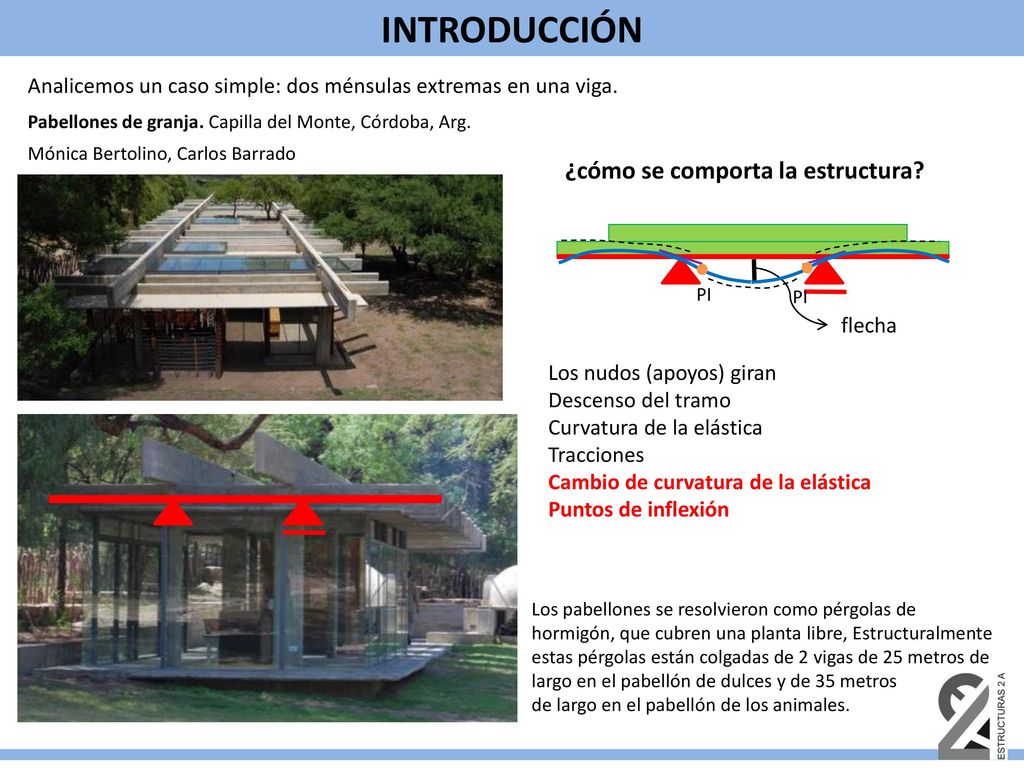

10 INTRODUCCIÓN ¿cómo se comporta la estructura?
Analicemos un caso simple: dos ménsulas extremas en una viga. Pabellones de granja. Capilla del Monte, Córdoba, Arg. Mónica Bertolino, Carlos Barrado ¿cómo se comporta la estructura? PI PI flecha Los nudos (apoyos) giran Descenso del tramo Curvatura de la elástica Tracciones Cambio de curvatura de la elástica Puntos de inflexión En el modelo, mostrar el caso Pegar def wineva Los pabellones se resolvieron como pérgolas de hormigón, que cubren una planta libre, Estructuralmente estas pérgolas están colgadas de 2 vigas de 25 metros de largo en el pabellón de dulces y de 35 metros de largo en el pabellón de los animales.

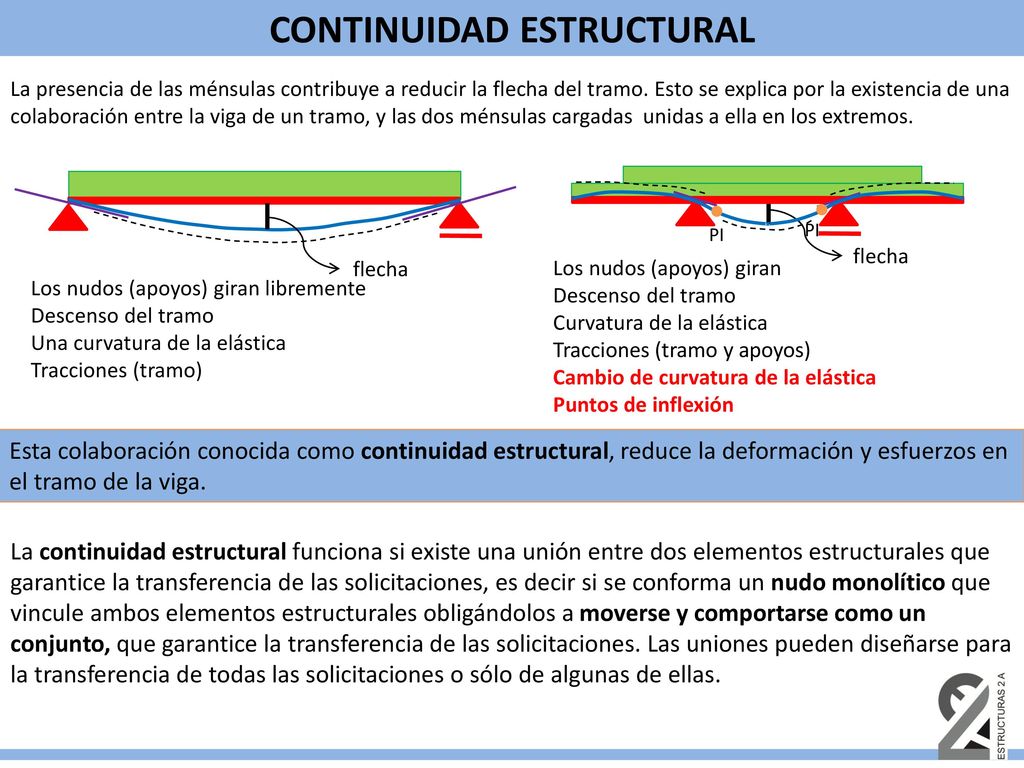

11 CONTINUIDAD ESTRUCTURAL
La presencia de las ménsulas contribuye a reducir la flecha del tramo. Esto se explica por la existencia de una colaboración entre la viga de un tramo, y las dos ménsulas cargadas unidas a ella en los extremos. PI PI flecha flecha Los nudos (apoyos) giran Descenso del tramo Curvatura de la elástica Tracciones (tramo y apoyos) Cambio de curvatura de la elástica Puntos de inflexión Los nudos (apoyos) giran libremente Descenso del tramo Una curvatura de la elástica Tracciones (tramo) Esta colaboración conocida como continuidad estructural, reduce la deformación y esfuerzos en el tramo de la viga. Mostrar en los modelos la diferencia Pegar graficos wineva La continuidad estructural funciona si existe una unión entre dos elementos estructurales que garantice la transferencia de las solicitaciones, es decir si se conforma un nudo monolítico que vincule ambos elementos estructurales obligándolos a moverse y comportarse como un conjunto, que garantice la transferencia de las solicitaciones. Las uniones pueden diseñarse para la transferencia de todas las solicitaciones o sólo de algunas de ellas.

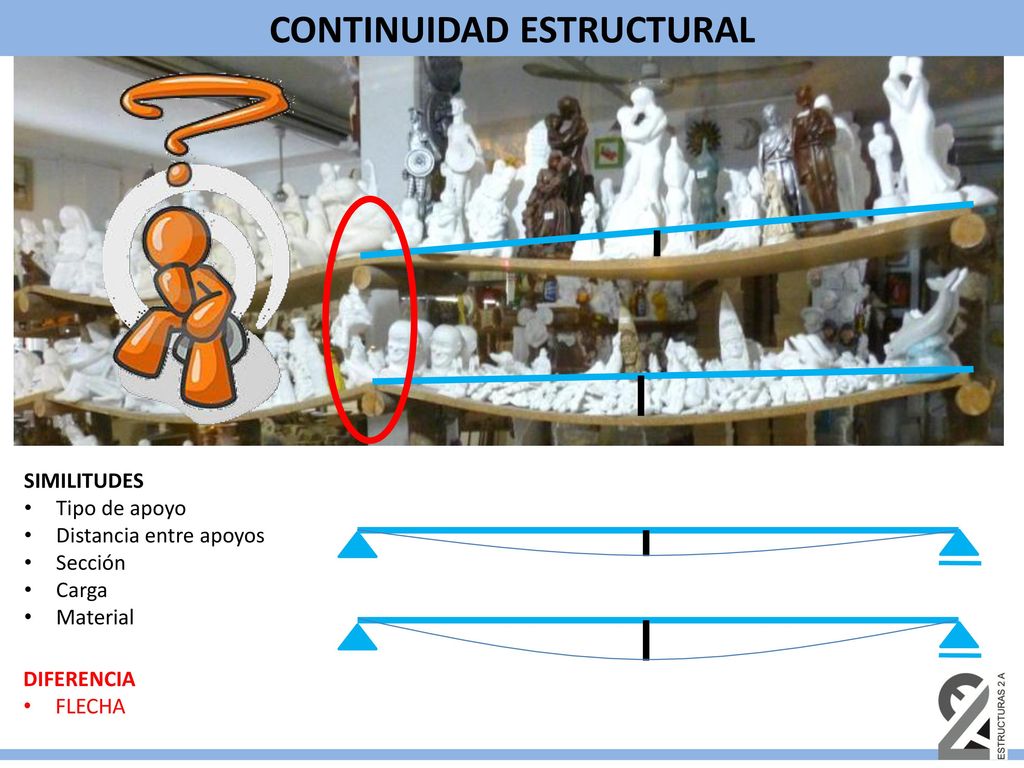

12 CONTINUIDAD ESTRUCTURAL
SIMILITUDES Tipo de apoyo Distancia entre apoyos Sección Carga Material DIFERENCIA FLECHA

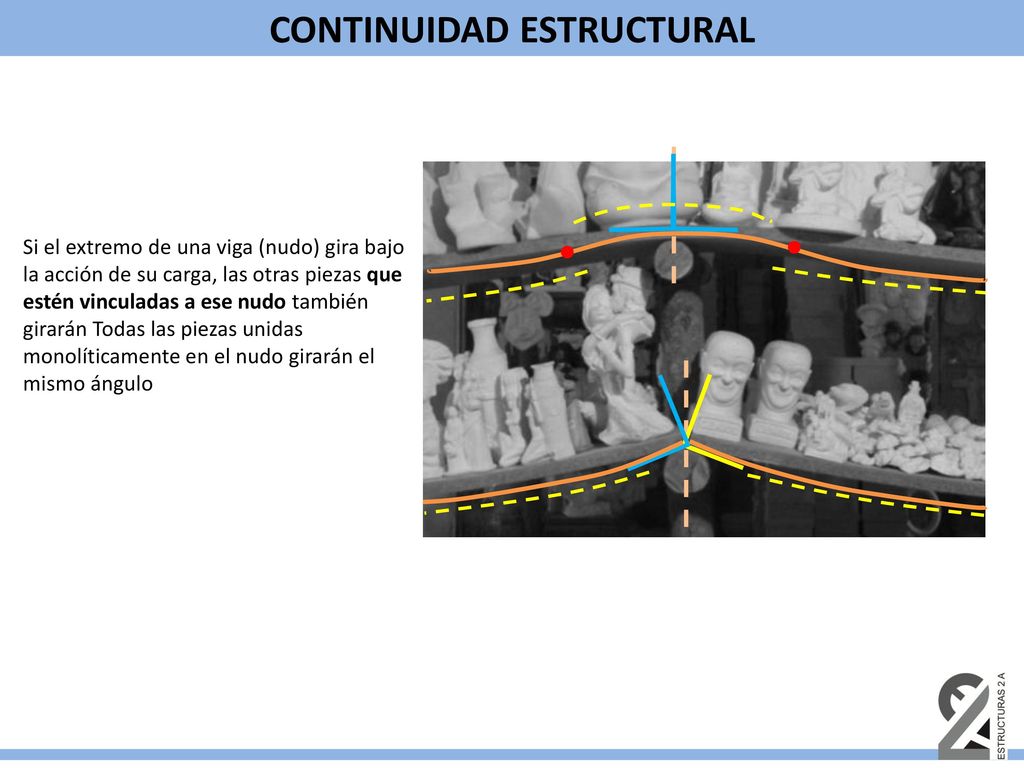

13 CONTINUIDAD ESTRUCTURAL
Si el extremo de una viga (nudo) gira bajo la acción de su carga, las otras piezas que estén vinculadas a ese nudo también girarán Todas las piezas unidas monolíticamente en el nudo girarán el mismo ángulo Mostrar en los modelos la diferencia

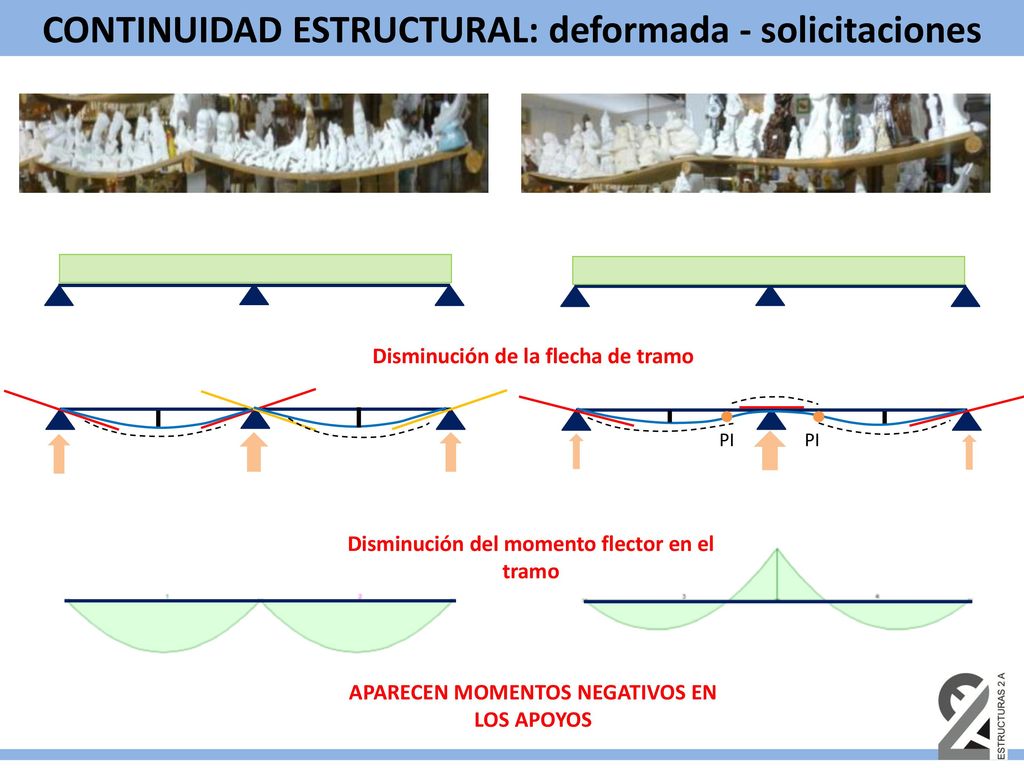

14 CONTINUIDAD ESTRUCTURAL: deformada - solicitaciones
Disminución de la flecha de tramo PI PI Disminución del momento flector en el tramo APARECEN MOMENTOS NEGATIVOS EN LOS APOYOS

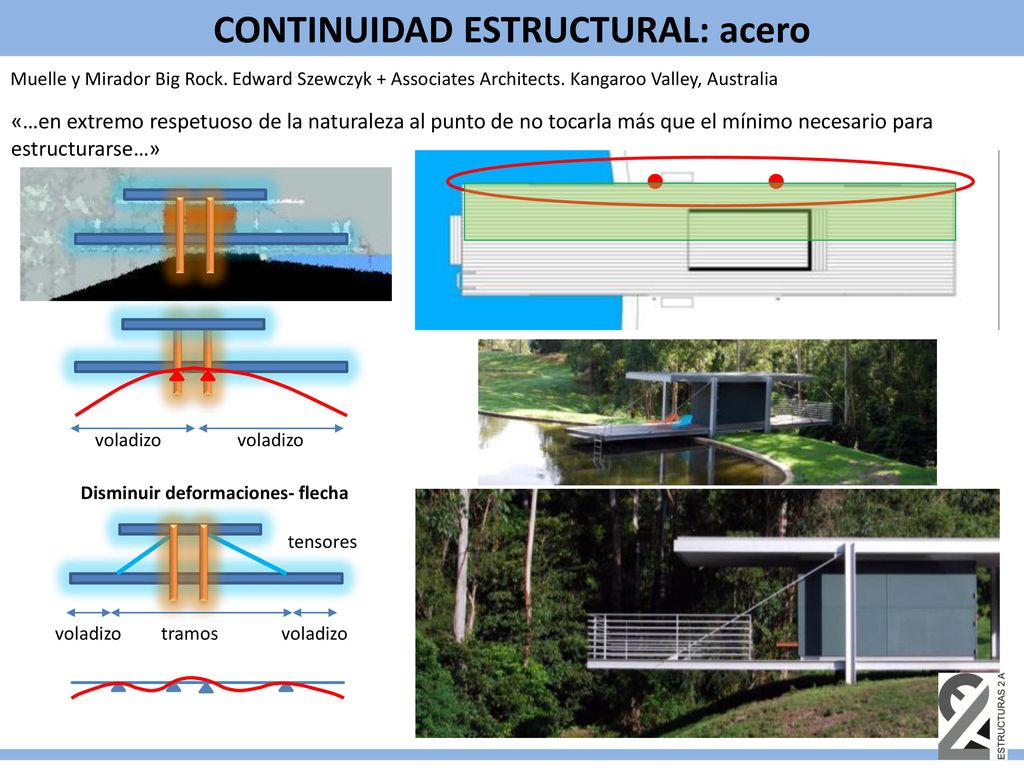

15 CONTINUIDAD ESTRUCTURAL: acero Disminuir deformaciones- flecha
Muelle y Mirador Big Rock. Edward Szewczyk + Associates Architects. Kangaroo Valley, Australia «…en extremo respetuoso de la naturaleza al punto de no tocarla más que el mínimo necesario para estructurarse…» voladizo voladizo Disminuir deformaciones- flecha tensores voladizo tramos voladizo

16 CONTINUIDAD ESTRUCTURAL: hormigón armado
La continuidad entre los elementos de la estructura se presenta naturalmente cuando son piezas de HºAº moldeadas in situ. Esta situación vale tanto para pórticos (donde viga y columna generan un vínculo monolítico), como para vigas continuas. Puede tratarse de una pieza armada previendo su continuidad y llenada en una sola operación, como suele ocurrir con las losas y las vigas, o bien diseñarse las armaduras de enlace y hormigonar en dos ocasiones, como puede ocurrir con las columnas y sus bases o con columnas y vigas. En todos los casos se conforma un nudo monolítico.

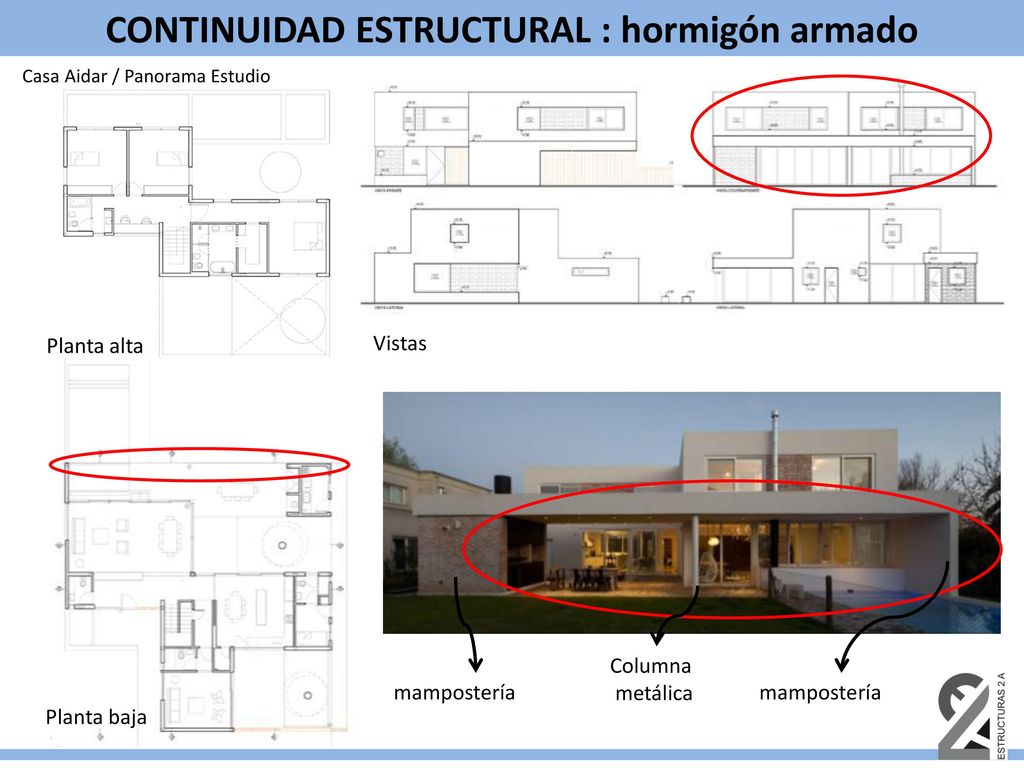

17 CONTINUIDAD ESTRUCTURAL : hormigón armado
Casa Aidar / Panorama Estudio Planta alta Vistas Volver al modelo naranja y representar la situación Columna metálica mampostería mampostería Planta baja

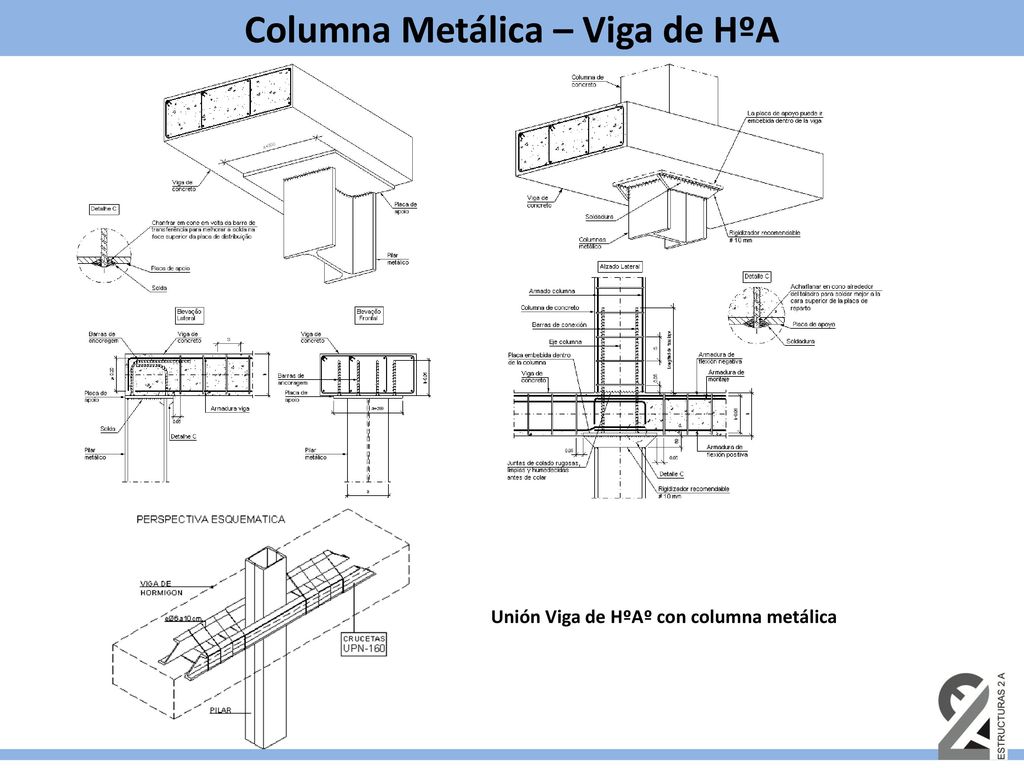

18 Columna Metálica – Viga de HºA
Unión Viga de HºAº con columna metálica

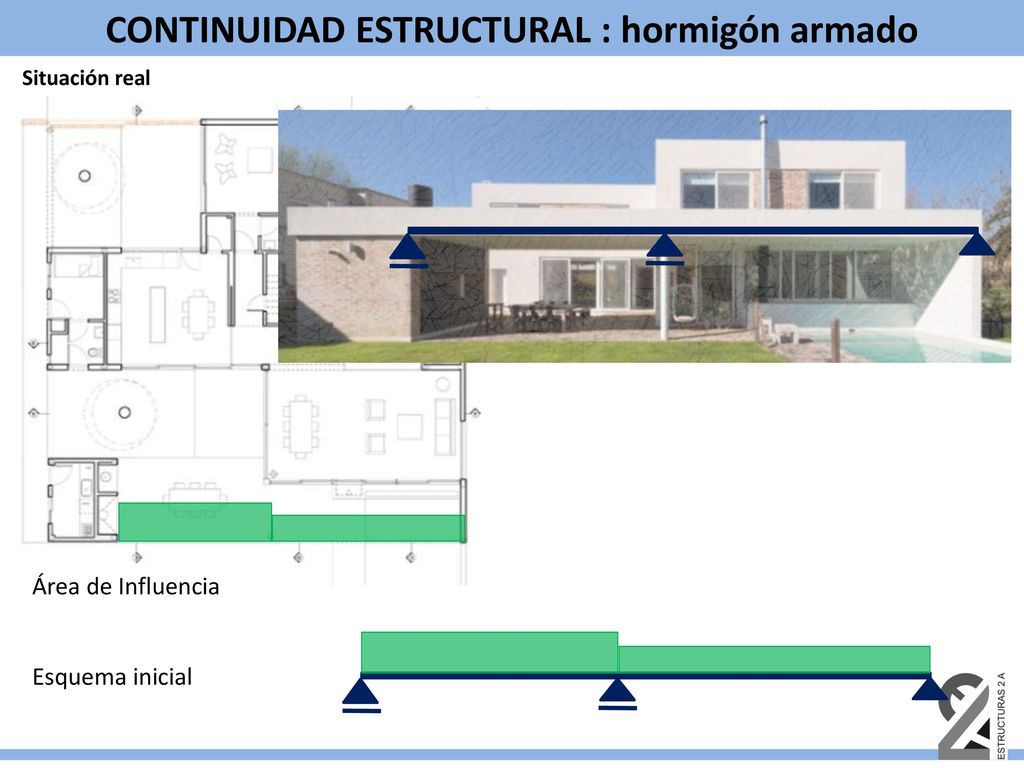

19 CONTINUIDAD ESTRUCTURAL : hormigón armado
Situación real Área de Influencia Esquema inicial

20 CONTINUIDAD ESTRUCTURAL : hormigón armado
Situación real Esquema inicial Relación de giros Trazado de deformada Tracciones PI Puntos de inflexión Reacciones

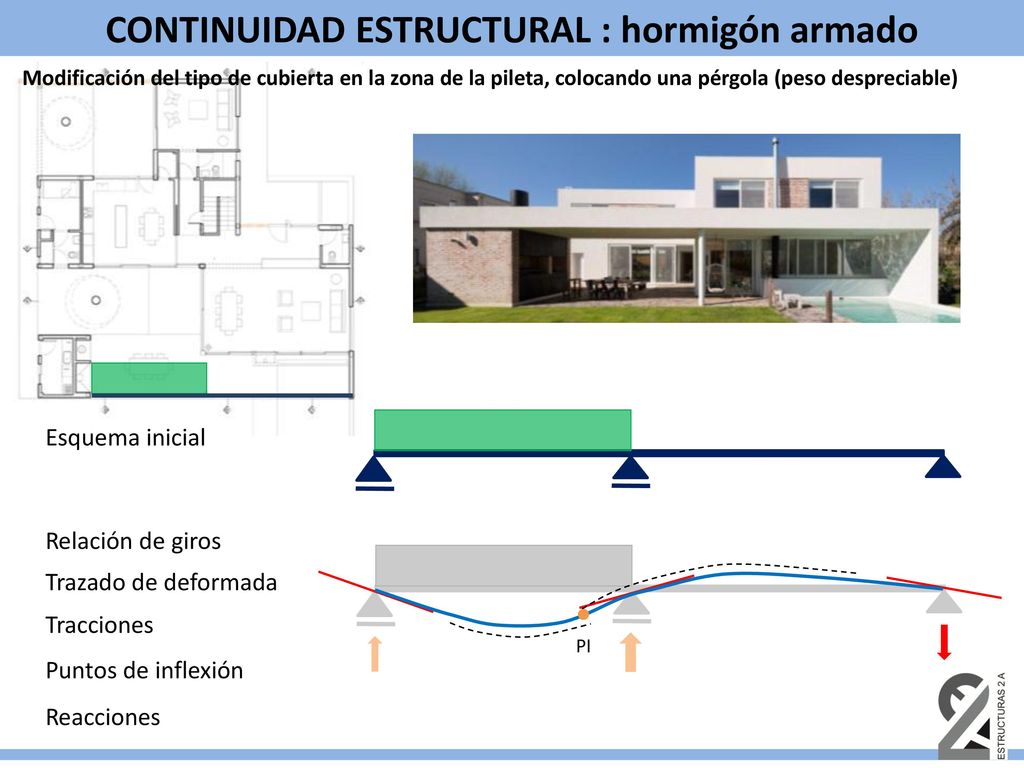

21 CONTINUIDAD ESTRUCTURAL : hormigón armado
Modificación del tipo de cubierta en la zona de la pileta, colocando una pérgola (peso despreciable) Esquema inicial Relación de giros Trazado de deformada Tracciones PI Puntos de inflexión Reacciones

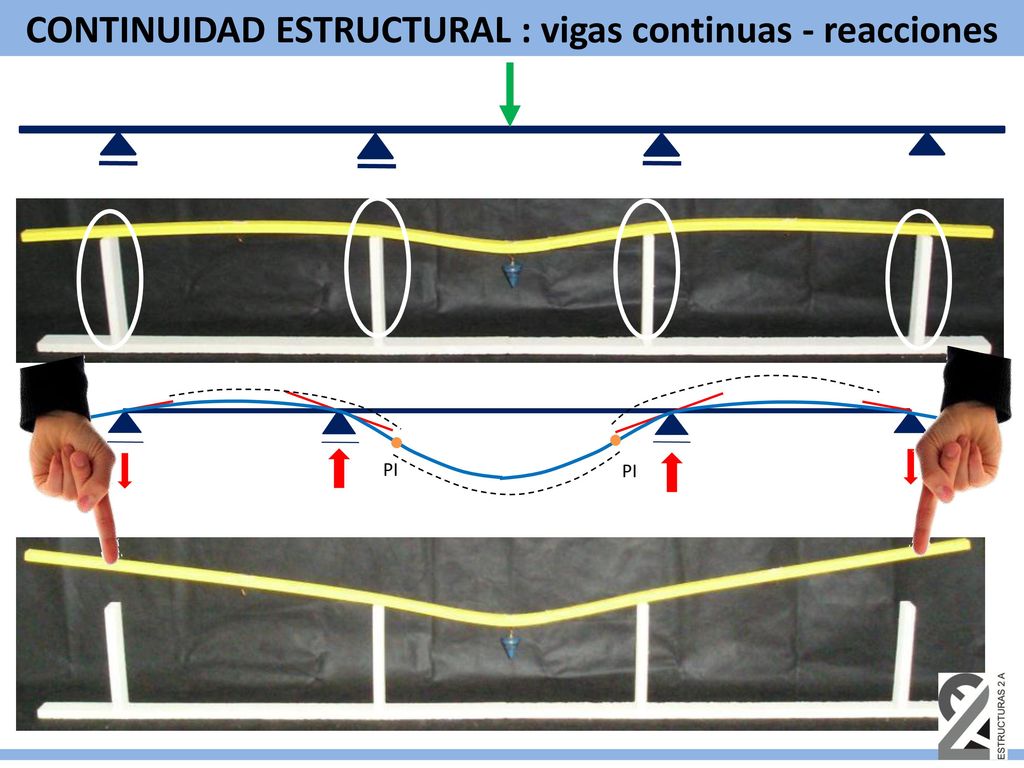

22 CONTINUIDAD ESTRUCTURAL : vigas continuas - reacciones
PI Volver al modelo naranja y representar la situación

23 CONTINUIDAD ESTRUCTURAL : hormigón armado
Modificación del tipo de cubierta en la zona de la pileta, colocando una pérgola (peso despreciable) Esquema inicial Relación de giros Trazado de deformada Tracciones PI Puntos de inflexión Reacciones

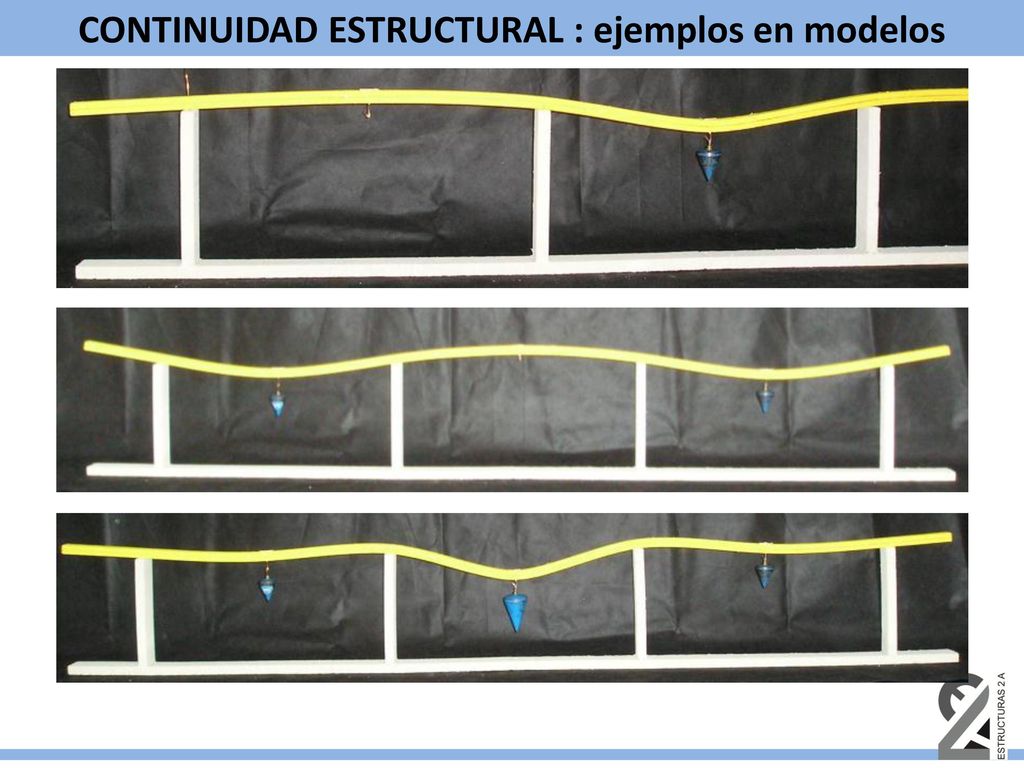

24 CONTINUIDAD ESTRUCTURAL : ejemplos en modelos

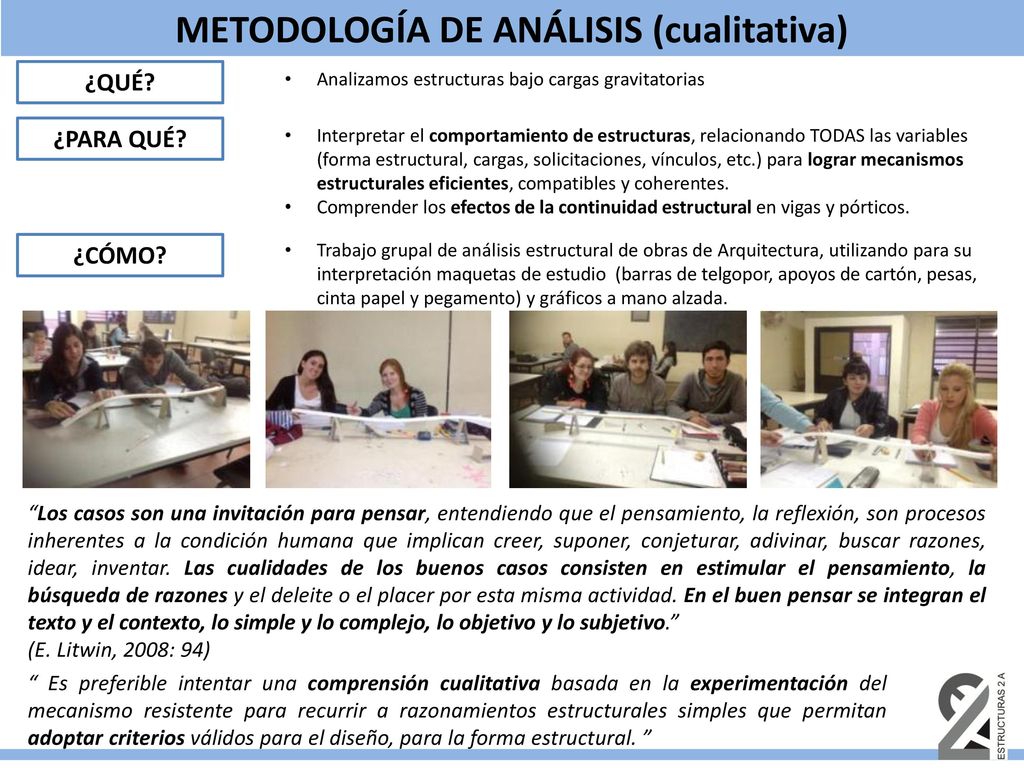

25 METODOLOGÍA DE ANÁLISIS (cualitativa)
¿QUÉ? Analizamos estructuras bajo cargas gravitatorias ¿PARA QUÉ? Interpretar el comportamiento de estructuras, relacionando TODAS las variables (forma estructural, cargas, solicitaciones, vínculos, etc.) para lograr mecanismos estructurales eficientes, compatibles y coherentes. Comprender los efectos de la continuidad estructural en vigas y pórticos. ¿CÓMO? Trabajo grupal de análisis estructural de obras de Arquitectura, utilizando para su interpretación maquetas de estudio (barras de telgopor, apoyos de cartón, pesas, cinta papel y pegamento) y gráficos a mano alzada. Ver como pautar el TP “Los casos son una invitación para pensar, entendiendo que el pensamiento, la reflexión, son procesos inherentes a la condición humana que implican creer, suponer, conjeturar, adivinar, buscar razones, idear, inventar. Las cualidades de los buenos casos consisten en estimular el pensamiento, la búsqueda de razones y el deleite o el placer por esta misma actividad. En el buen pensar se integran el texto y el contexto, lo simple y lo complejo, lo objetivo y lo subjetivo.” (E. Litwin, 2008: 94) “ Es preferible intentar una comprensión cualitativa basada en la experimentación del mecanismo resistente para recurrir a razonamientos estructurales simples que permitan adoptar criterios válidos para el diseño, para la forma estructural. ”

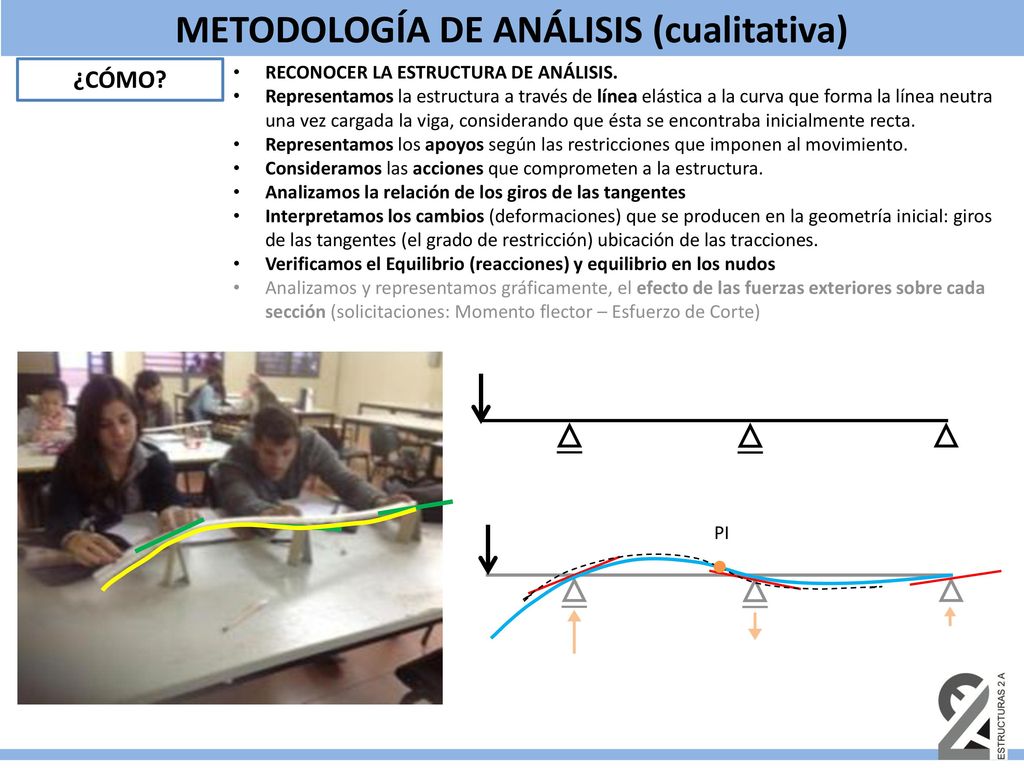

26 METODOLOGÍA DE ANÁLISIS (cualitativa)
¿CÓMO? RECONOCER LA ESTRUCTURA DE ANÁLISIS. Representamos la estructura a través de línea elástica a la curva que forma la línea neutra una vez cargada la viga, considerando que ésta se encontraba inicialmente recta. Representamos los apoyos según las restricciones que imponen al movimiento. Consideramos las acciones que comprometen a la estructura. Analizamos la relación de los giros de las tangentes Interpretamos los cambios (deformaciones) que se producen en la geometría inicial: giros de las tangentes (el grado de restricción) ubicación de las tracciones. Verificamos el Equilibrio (reacciones) y equilibrio en los nudos Analizamos y representamos gráficamente, el efecto de las fuerzas exteriores sobre cada sección (solicitaciones: Momento flector – Esfuerzo de Corte) Ver como pautar el TP PI

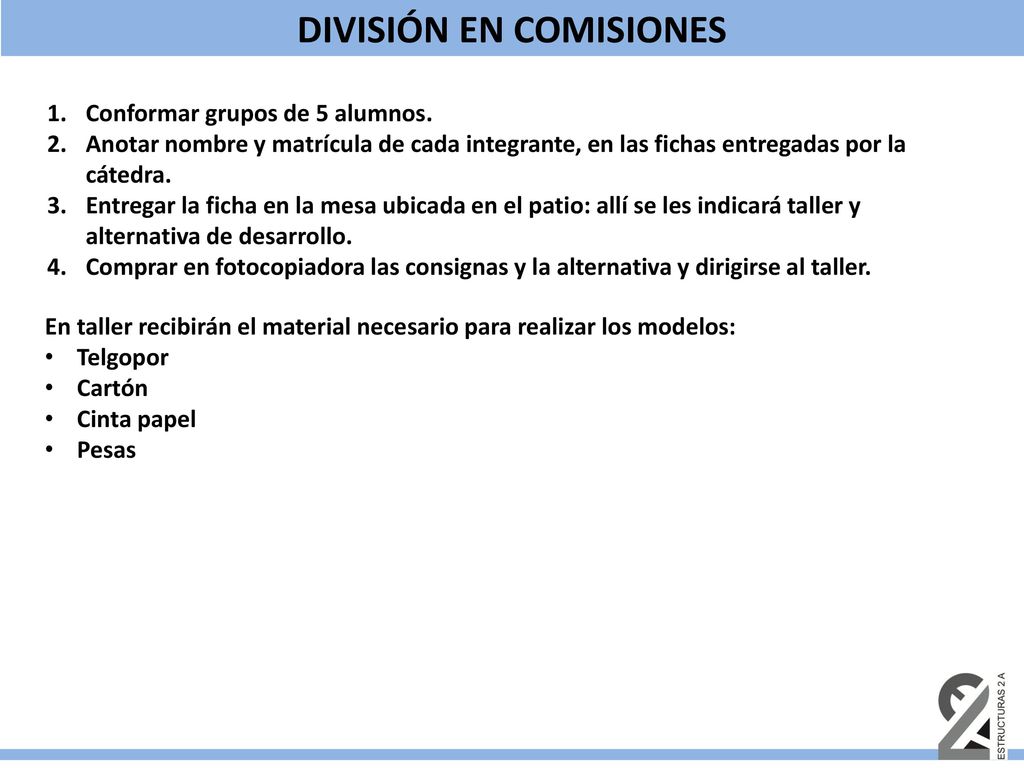

27 DIVISIÓN EN COMISIONES
Conformar grupos de 5 alumnos. Anotar nombre y matrícula de cada integrante, en las fichas entregadas por la cátedra. Entregar la ficha en la mesa ubicada en el patio: allí se les indicará taller y alternativa de desarrollo. Comprar en fotocopiadora las consignas y la alternativa y dirigirse al taller. En taller recibirán el material necesario para realizar los modelos: Telgopor Cartón Cinta papel Pesas

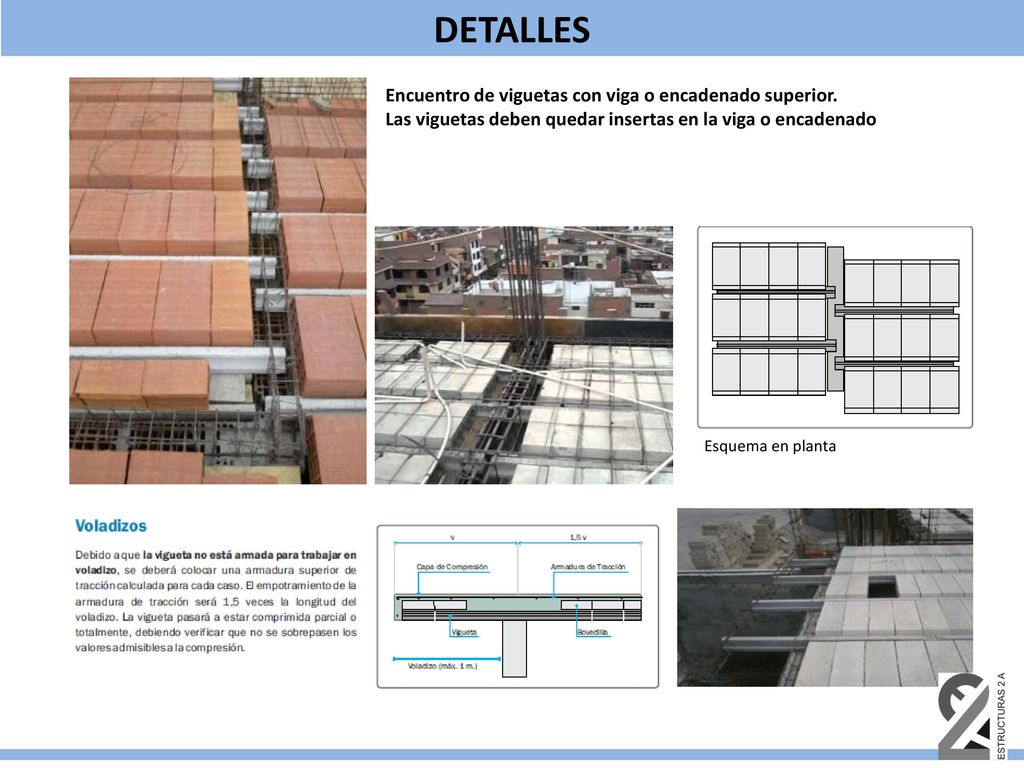

28 DETALLES Encuentro de viguetas con viga o encadenado superior.
Las viguetas deben quedar insertas en la viga o encadenado Esquema en planta
