1 WINEVA Uso del programa Wineva (tutorial sobre modelado, ingreso de cargas, hipótesis y combinaciones)

2 INTRODUCCIÓN: WINEVA "E.V.A." (Estructuras a Vuestro Alcance) nació el año 1989 con una finalidad estrictamente docente. Escuela de Arquitectura, como es la del Vallès (UPC), “…echábamos en falta una serie de programas destinados a que el estudiante pudiese fácilmente comprobar el comportamiento de las estructuras que él diseñaba.” Ramón Sastre y Sastre E.T.S. Arquitectura del Vallès El programa WinEva es, un programa de análisis de estructuras de barras en dos dimensiones, está destinado al cálculo de las deformaciones elásticas y de los esfuerzos producidos en una estructura de barras, sometida a unas determinadas acciones. Esta estructura de barras tendrá las siguientes características obligatorias: Todas las barras serán rectas y de sección constante. Cada barra será de un solo material, aunque en una misma estructura podrá haber barras de diferentes materiales, hasta un máximo de tres. Todas las barras estarán situadas en un mismo plano. Todas las acciones que actúan sobre esta estructura (fuerzas, deformaciones, dilataciones, etc.) estarán contenidas en el mismo plano, antes mencionado. CONCEPTO MOSTRAR EN LAS IMÁGENES LOS DIFERENTES ROLES DE LA ESTRUCTURA

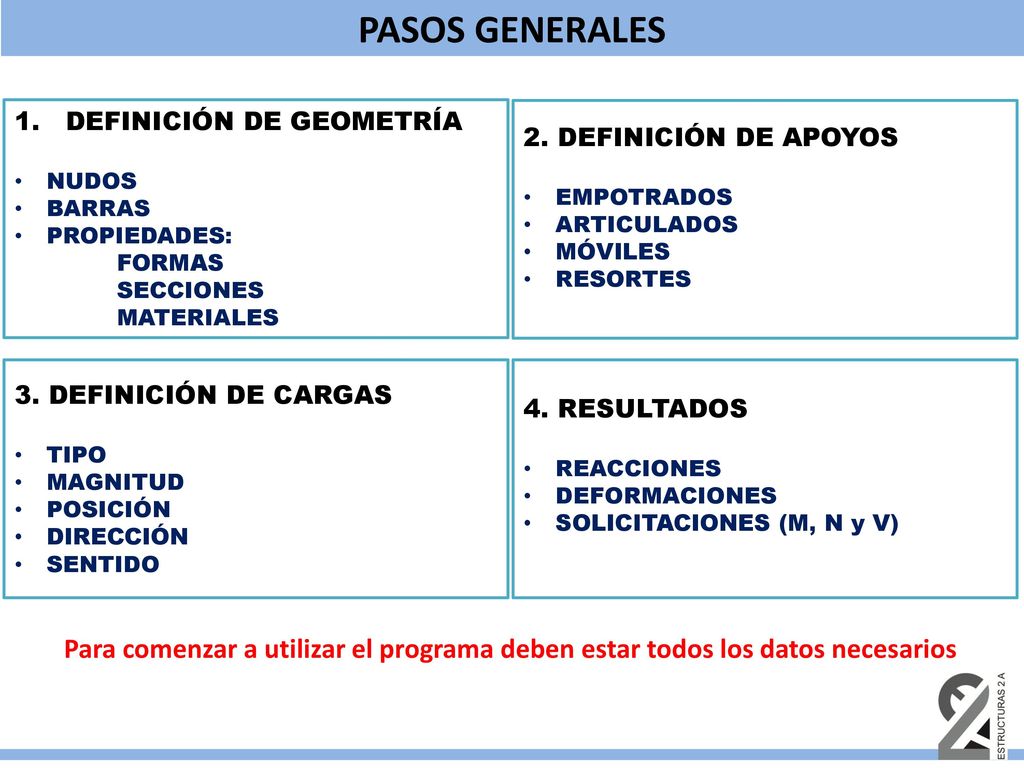

3 PASOS GENERALES DEFINICIÓN DE GEOMETRÍA NUDOS BARRAS PROPIEDADES: FORMAS SECCIONES MATERIALES 2. DEFINICIÓN DE APOYOS EMPOTRADOS ARTICULADOS MÓVILES RESORTES 3. DEFINICIÓN DE CARGAS TIPO MAGNITUD POSICIÓN DIRECCIÓN SENTIDO 4. RESULTADOS REACCIONES DEFORMACIONES SOLICITACIONES (M, N y V) CONCEPTO MOSTRAR EN LAS IMÁGENES LOS DIFERENTES ROLES DE LA ESTRUCTURA Para comenzar a utilizar el programa deben estar todos los datos necesarios

4 DEFINICION DE LA GEOMETRÍA: barras y nudos - Autocad
Modelaremos los planos indicados del siguiente esquema correspondiente a la estructura de un edificio de 4 niveles, conformados por losas macizas, columnas, tabiques y vigas, planta baja de 4,00 m de altura y entrepisos de 3,00 m. Todas las vigas son de 20x30, las columnas de 20x35 y los tabiques tiene un espesor de 20cm. Dibujar barra por barra en forma independiente según cambio de secciones y de niveles

5 DEFINICION DE LA GEOMETRÍA: barras y nudos - Autocad
Dibujar barra por barra en forma independiente según cambio de secciones y de niveles. Guardar como DXF y luego abrir el programa

6 DEFINICION DE LA GEOMETRÍA: barras y nudos - Autocad
Dibujar barra por barra en forma independiente según cambio de secciones y de niveles. Guardar como DXF y luego abrir el programa Win Eva e importar el archivo. Asignar material (H20)

7 DEFINICION DE LA GEOMETRÍA: Autocad a Wineva

8 DEFINICION DE LA GEOMETRÍA: Wineva - Propiedades
A partir del menú principal se irán editando las barras (secciones de vigas, columnas, tabiques y zonas rígidas) y los nudos que representan los apoyos. La metodología es la siguiente: «seleccionar el comando, seleccionar los elementos a los cuales se le aplicará (se puede trabajar con ventana como autocad), se edita y acepta» BARRAS: editar propiedades geométricas (secciones) NUDOS: editar apoyos según condición de restricción y vinculación entre planos (desplazamientos iguales) ACCIONES: definir cantidad de hipótesis y combianciones. Cargas en barras

9 DEFINICION DE LA GEOMETRÍA: Wineva apoyos

10 DEFINICION DE LA GEOMETRÍA: Wineva barras

11 DEFINICION DE LA GEOMETRÍA: losas

12 DEFINICION DE LA GEOMETRÍA: losas

13 DEFINICION DE LAS CARGAS: hipótesis

14 DEFINICION DE LAS CARGAS: cargas por hipótesis

15 DEFINICION DE LAS CARGAS: cargas por hipótesis

16 DEFINICION DE LAS CARGAS: cargas por hipótesis

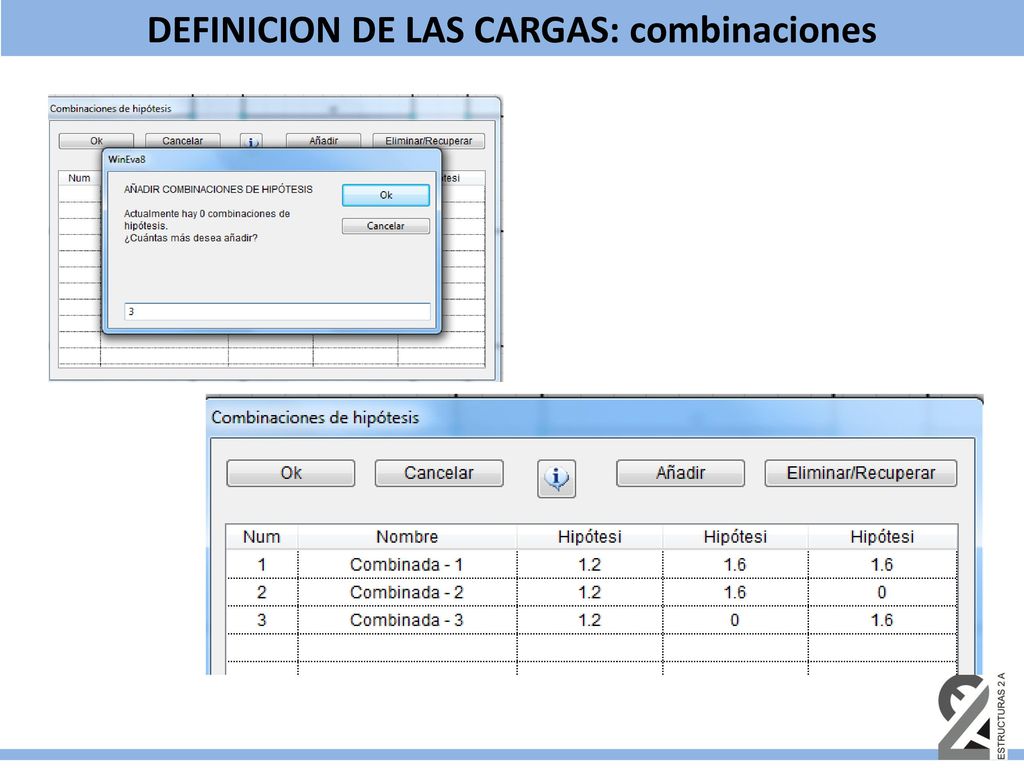

17 DEFINICION DE LAS CARGAS: combinaciones

18 SÍNTESIS Los pasos a seguir son los siguientes:
Identificar los planos verticales en vista. Modelar los ejes de las piezas, recordando que pasan por el centro de gravedad de las secciones con la excepción de las vigas, que se ubican a nivel de la losa. Editar las barras según sus secciones y orientaciones (vigas, columnas, tabiques y zonas rígidas) Editar los apoyos, usaremos empotramientos ubicados al pie de las bases. Aplicar el comando de las vinculaciones, que unen los planos resistentes verticales. (losas) Generar las hipótesis de cargas y aplicarlas en las barras correspondientes Realizar las COMBINACIONES. Resolver la estructura CONCEPTO MOSTRAR EN LAS IMÁGENES LOS DIFERENTES ROLES DE LA ESTRUCTURA
