1 Máquinas para el cultivo y la fertilización
PROBLEMA: DEFICIENTE CALIDAD EN LAS ACTIVIDADES DE CULTIVO Y FERTILIZACIÓN

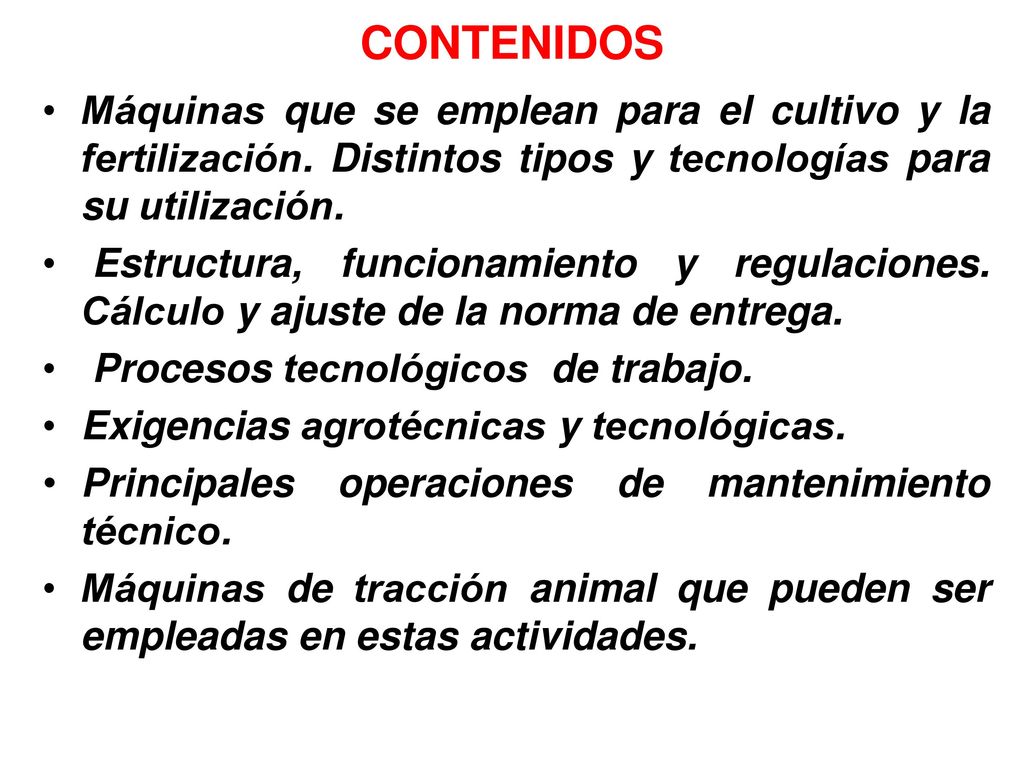

2 CONTENIDOS Máquinas que se emplean para el cultivo y la fertilización. Distintos tipos y tecnologías para su utilización. Estructura, funcionamiento y regulaciones. Cálculo y ajuste de la norma de entrega. Procesos tecnológicos de trabajo. Exigencias agrotécnicas y tecnológicas. Principales operaciones de mantenimiento técnico. Máquinas de tracción animal que pueden ser empleadas en estas actividades.

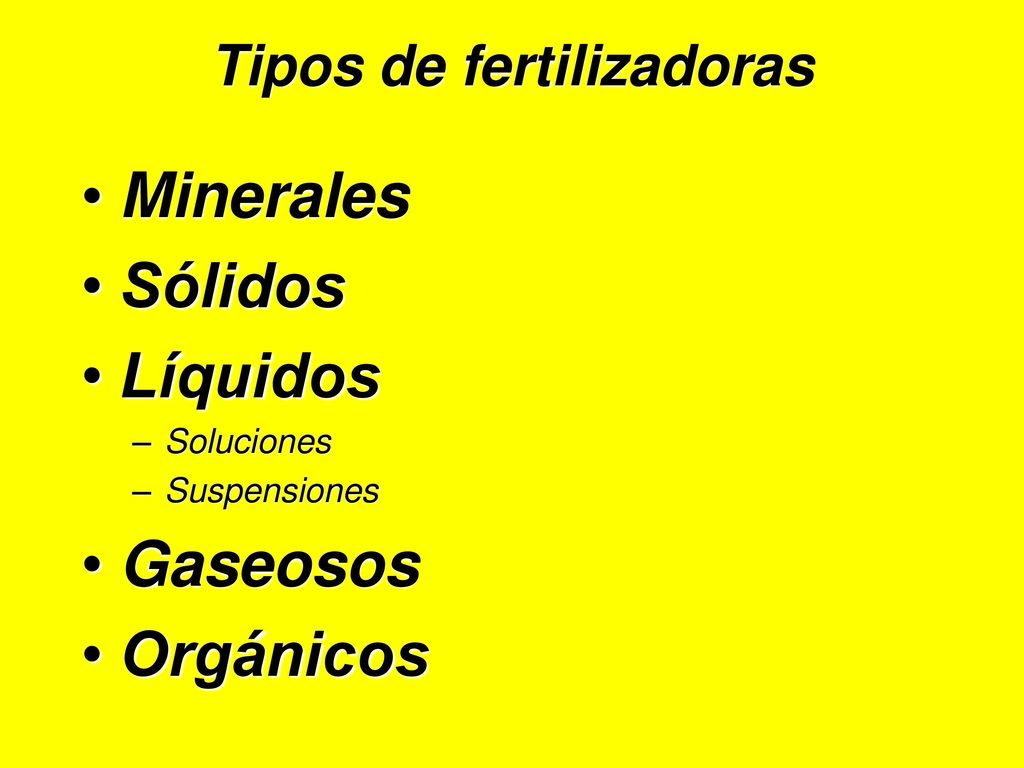

3 Tipos de fertilizadoras
Minerales Sólidos Líquidos Soluciones Suspensiones Gaseosos Orgánicos

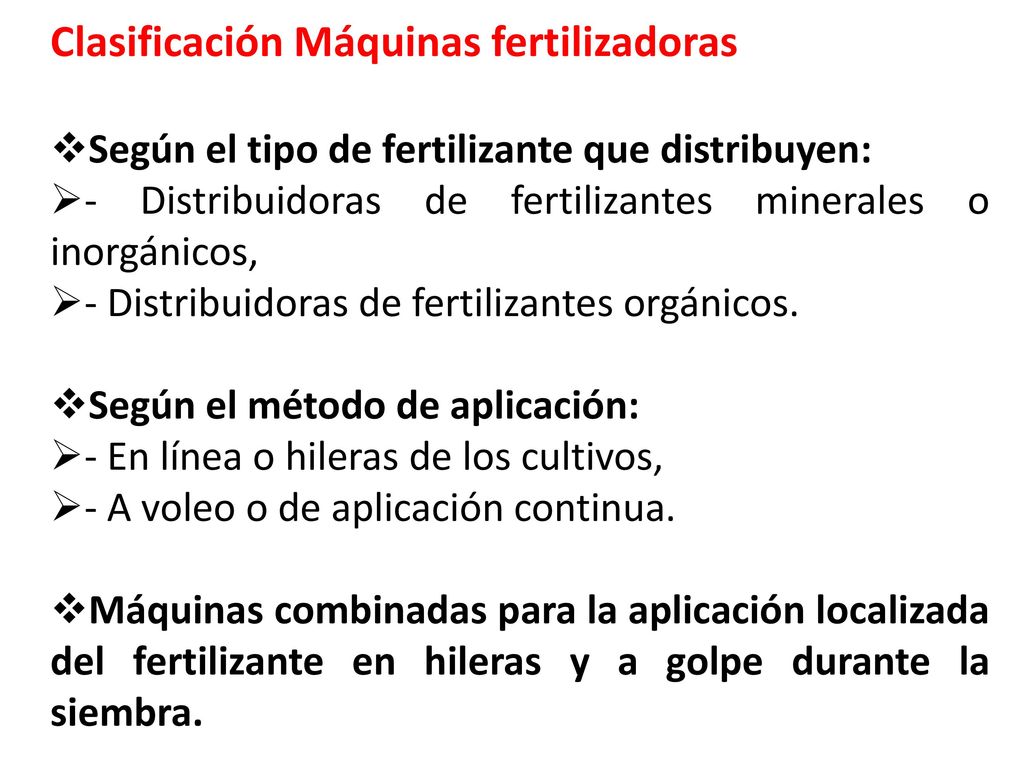

4 Clasificación Máquinas fertilizadoras
Según el tipo de fertilizante que distribuyen: - Distribuidoras de fertilizantes minerales o inorgánicos, - Distribuidoras de fertilizantes orgánicos. Según el método de aplicación: - En línea o hileras de los cultivos, - A voleo o de aplicación continua. Máquinas combinadas para la aplicación localizada del fertilizante en hileras y a golpe durante la siembra.

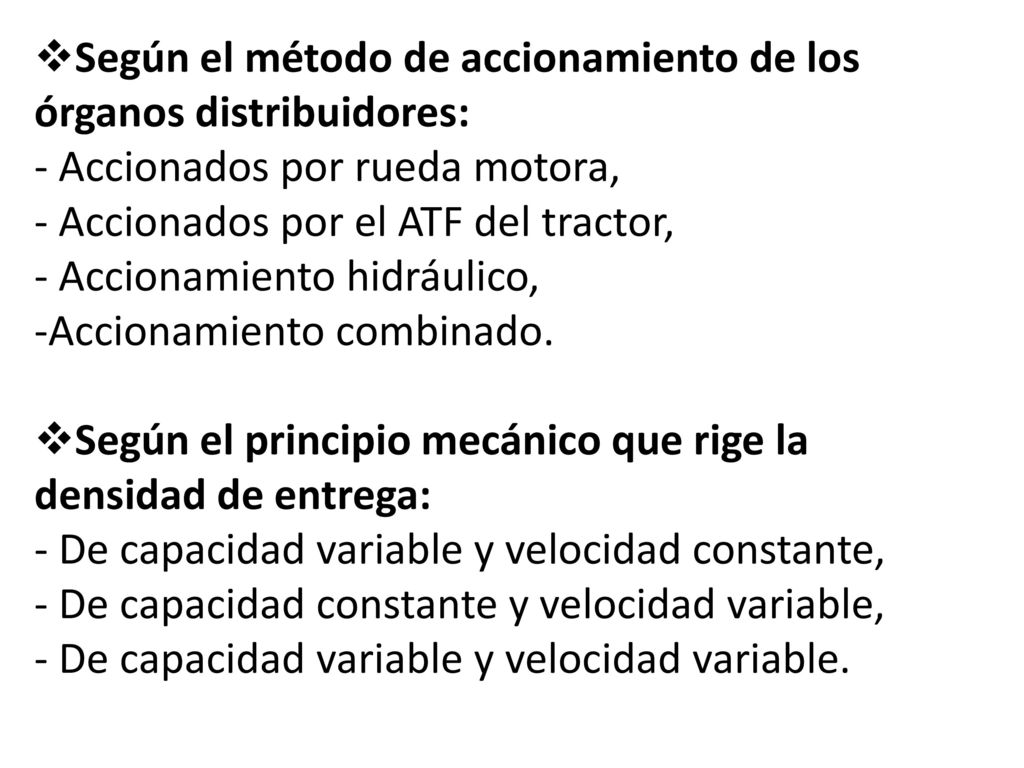

5 Según el método de accionamiento de los órganos distribuidores:
- Accionados por rueda motora, - Accionados por el ATF del tractor, - Accionamiento hidráulico, Accionamiento combinado. Según el principio mecánico que rige la densidad de entrega: - De capacidad variable y velocidad constante, - De capacidad constante y velocidad variable, - De capacidad variable y velocidad variable.

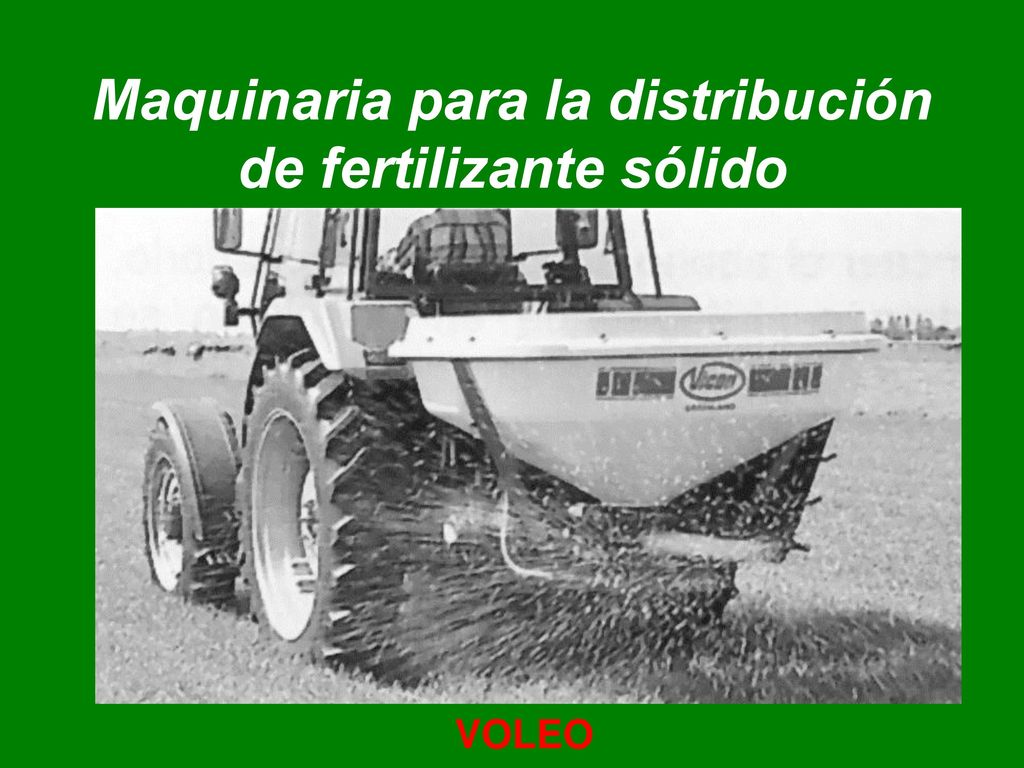

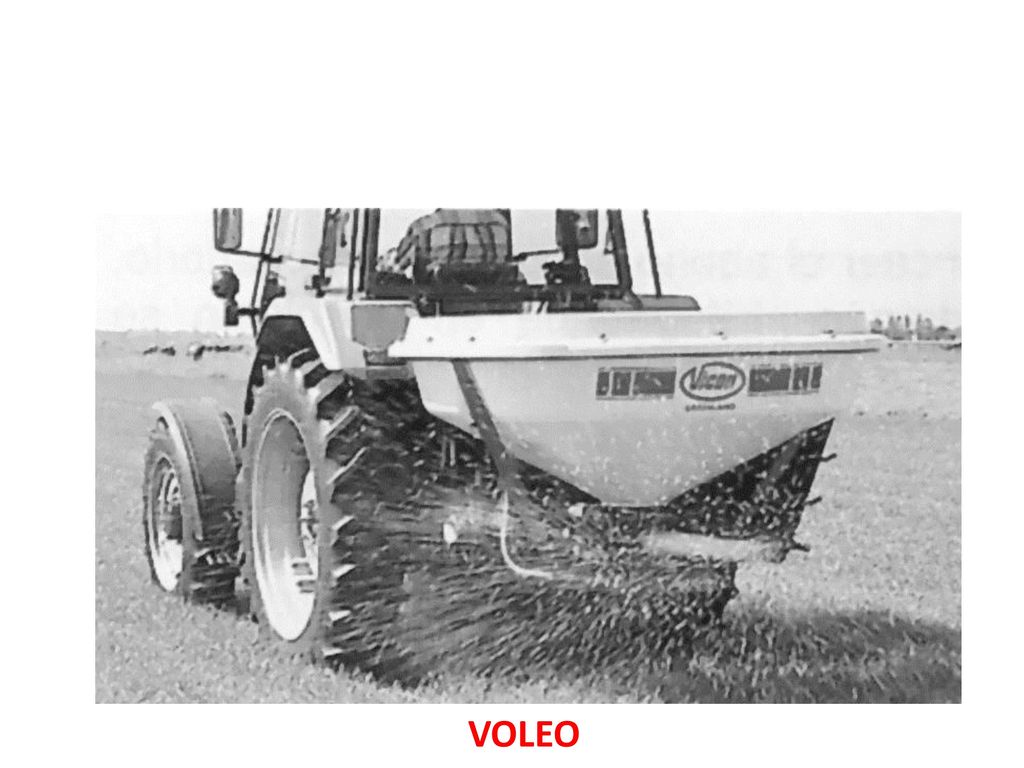

6 Maquinaria para la distribución de fertilizante sólido
VOLEO

7

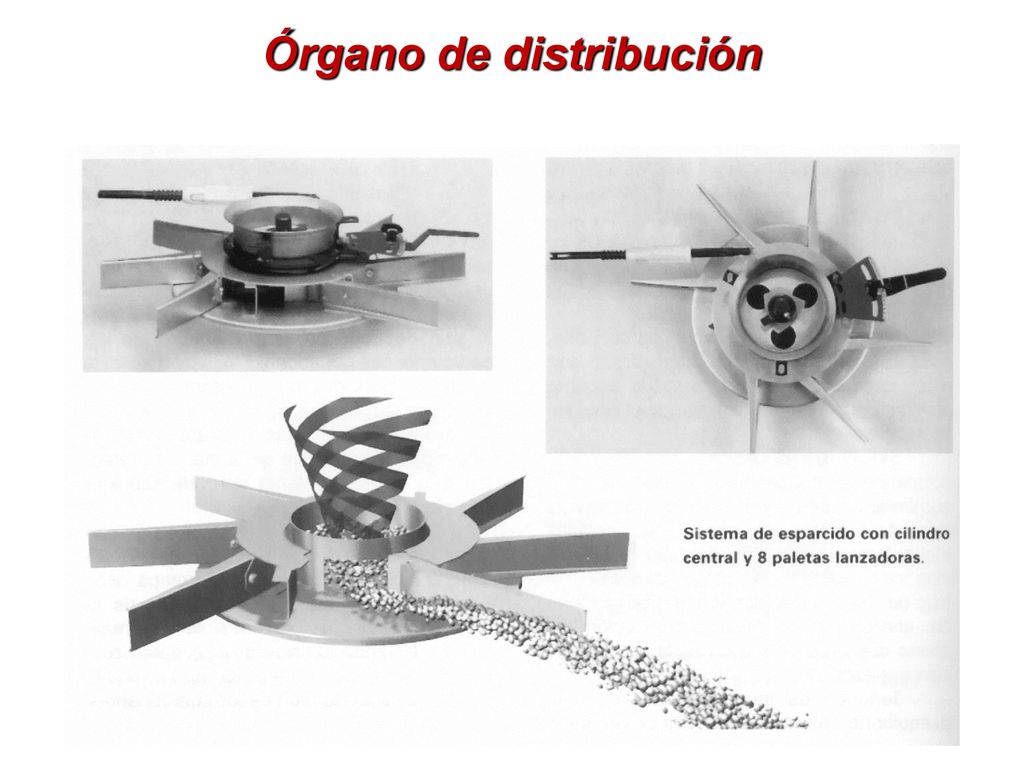

8 Órgano de distribución

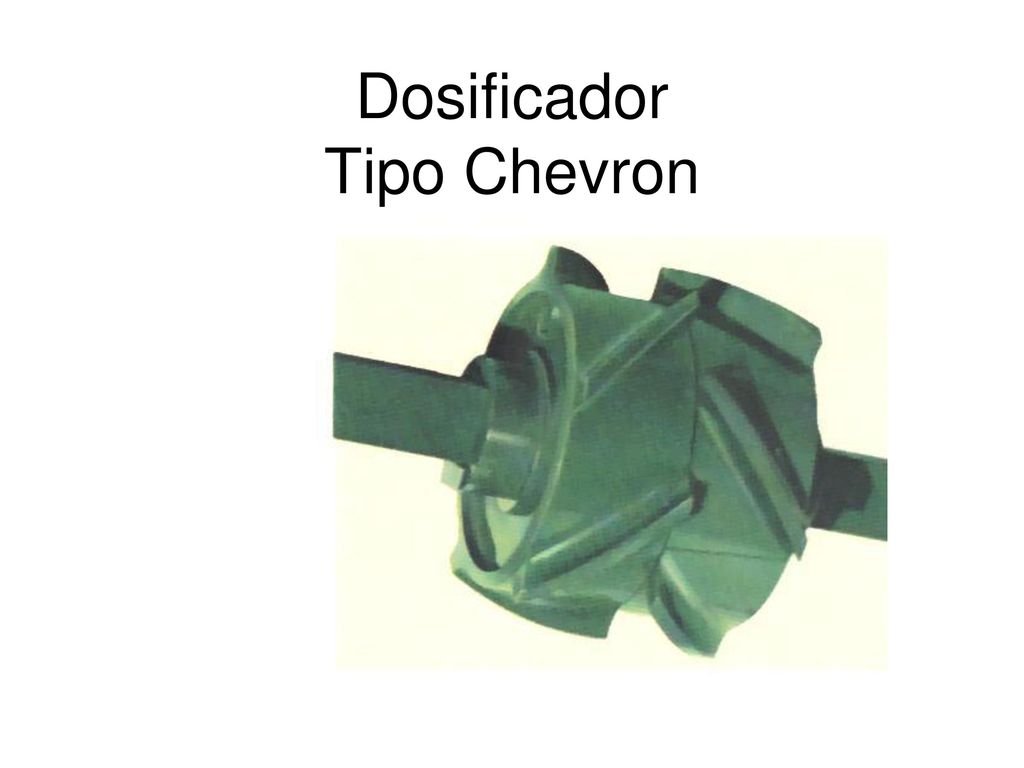

9 Dosificador Tipo Chevron

10 Maquinaria para la distribución de fertilizante sólido
VOLEO

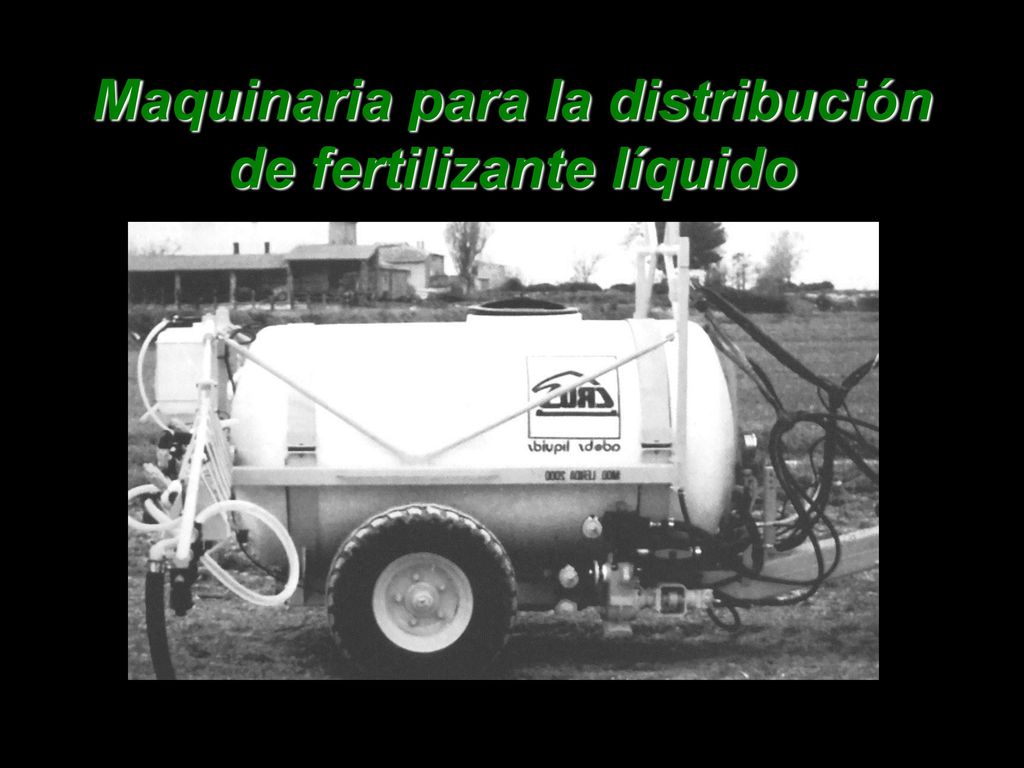

11 Maquinaria para la distribución de fertilizante líquido

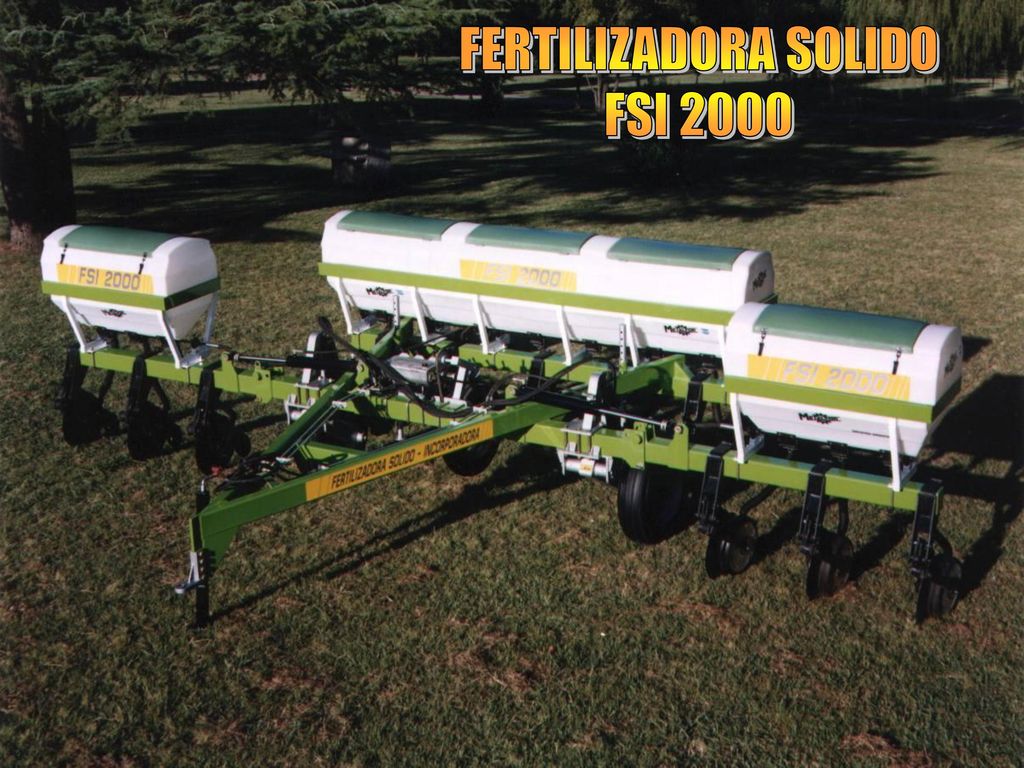

12 FERTILIZADORA SOLIDO FSI 2000

13

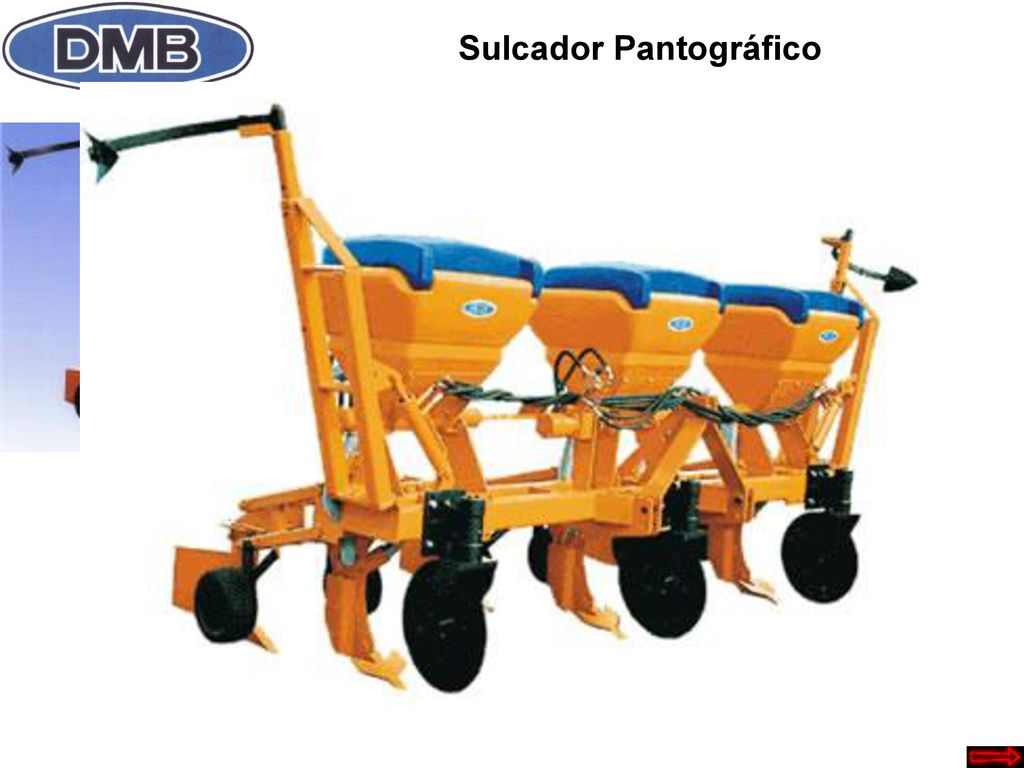

14 Sulcador Pantográfico

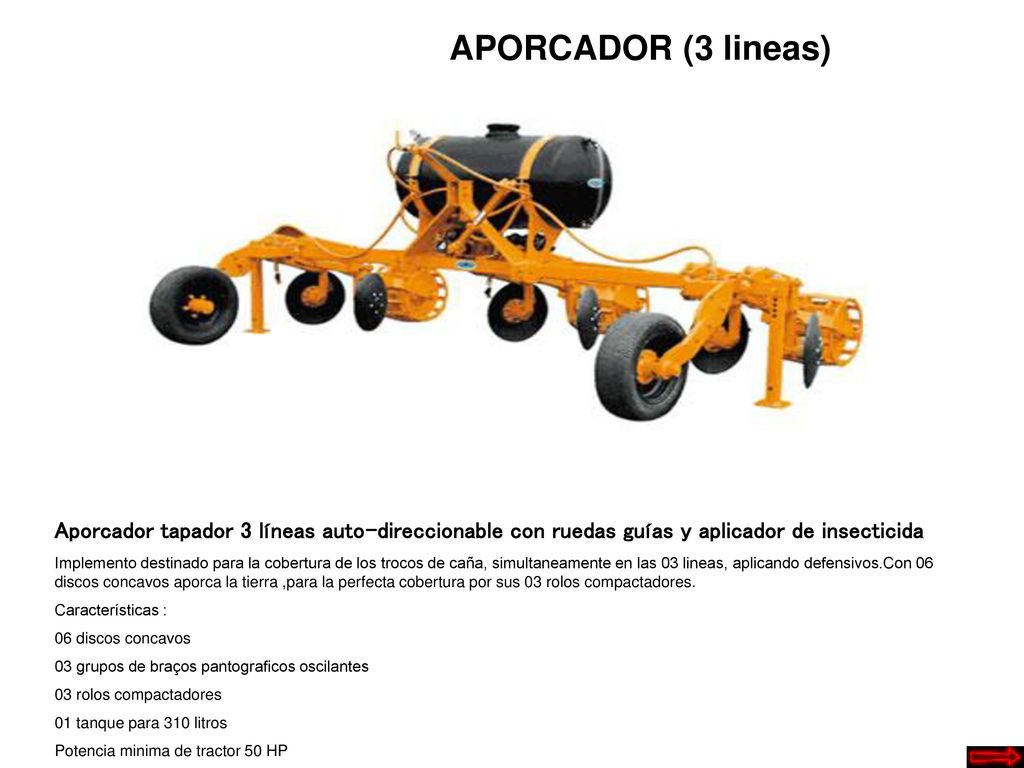

15 APORCADOR (3 lineas) Aporcador tapador 3 líneas auto-direccionable con ruedas guías y aplicador de insecticida Implemento destinado para la cobertura de los trocos de caña, simultaneamente en las 03 lineas, aplicando defensivos.Con 06 discos concavos aporca la tierra ,para la perfecta cobertura por sus 03 rolos compactadores. Características : 06 discos concavos 03 grupos de braços pantograficos oscilantes 03 rolos compactadores 01 tanque para 310 litros Potencia minima de tractor 50 HP

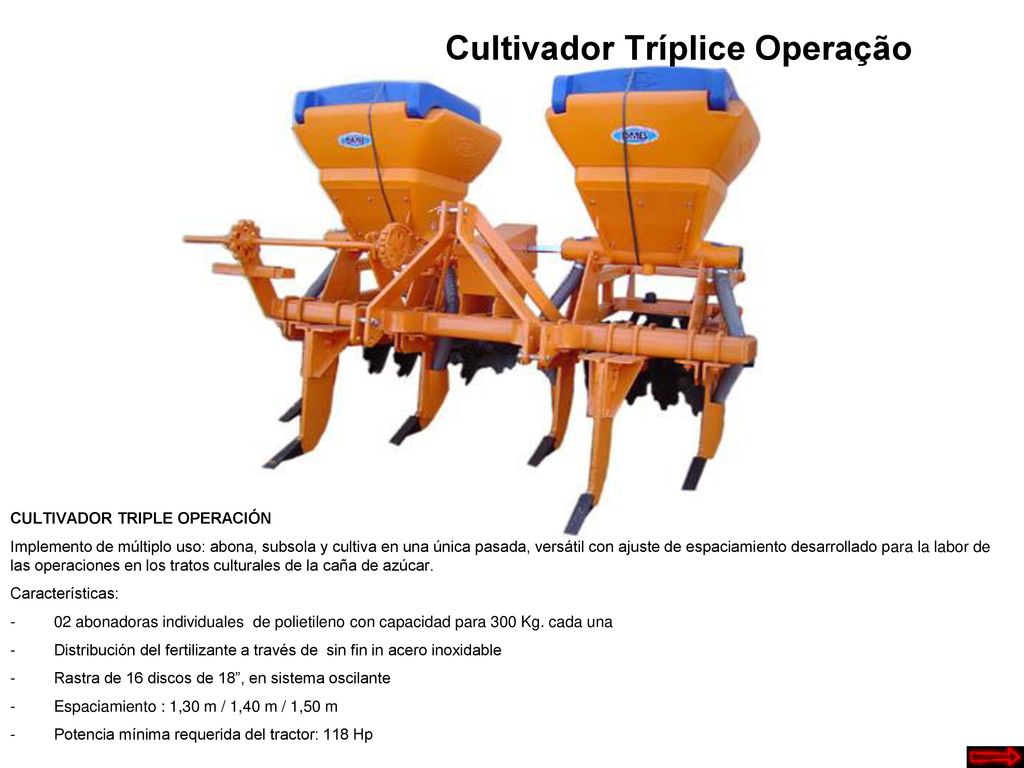

16 Cultivador Tríplice Operação
CULTIVADOR TRIPLE OPERACIÓN Implemento de múltiplo uso: abona, subsola y cultiva en una única pasada, versátil con ajuste de espaciamiento desarrollado para la labor de las operaciones en los tratos culturales de la caña de azúcar. Características: -         02 abonadoras individuales de polietileno con capacidad para 300 Kg. cada una -         Distribución del fertilizante a través de sin fin in acero inoxidable -         Rastra de 16 discos de 18”, en sistema oscilante -         Espaciamiento : 1,30 m / 1,40 m / 1,50 m -         Potencia mínima requerida del tractor: 118 Hp

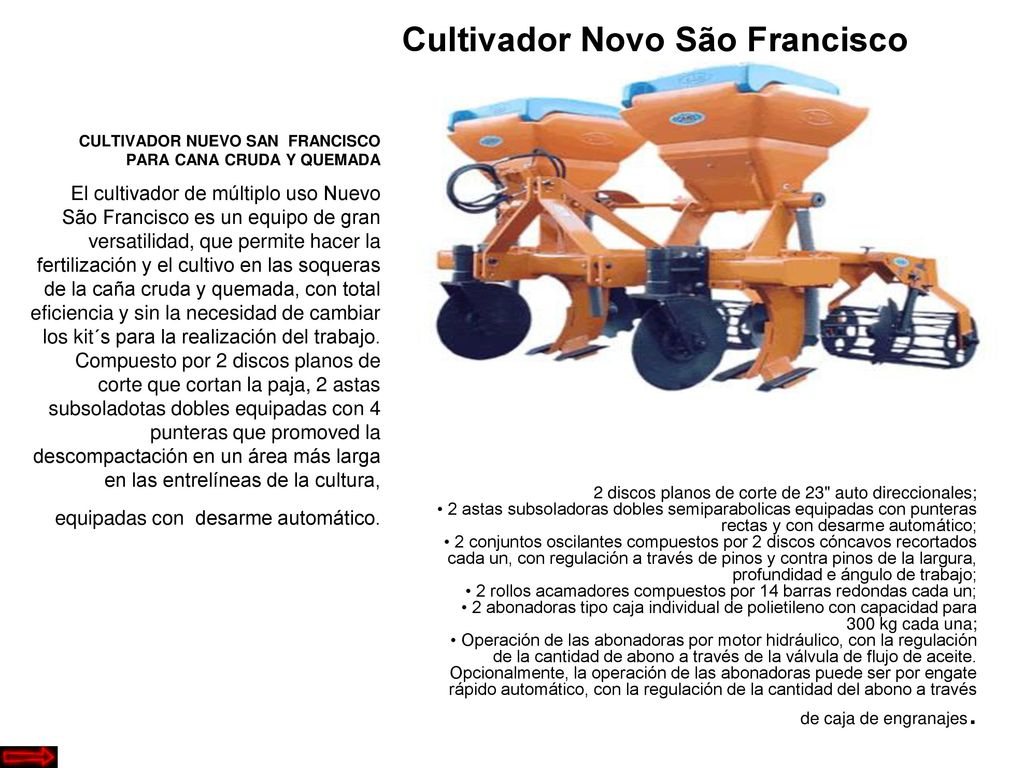

17 Cultivador Novo São Francisco
CULTIVADOR NUEVO SAN FRANCISCO PARA CANA CRUDA Y QUEMADA El cultivador de múltiplo uso Nuevo São Francisco es un equipo de gran versatilidad, que permite hacer la fertilización y el cultivo en las soqueras de la caña cruda y quemada, con total eficiencia y sin la necesidad de cambiar los kit´s para la realización del trabajo. Compuesto por 2 discos planos de corte que cortan la paja, 2 astas subsoladotas dobles equipadas con 4 punteras que promoved la descompactación en un área más larga en las entrelíneas de la cultura, equipadas con  desarme automático. 2 discos planos de corte de 23" auto direccionales; • 2 astas subsoladoras dobles semiparabolicas equipadas con punteras rectas y con desarme automático; • 2 conjuntos oscilantes compuestos por 2 discos cóncavos recortados cada un, con regulación a través de pinos y contra pinos de la largura, profundidad e ángulo de trabajo; • 2 rollos acamadores compuestos por 14 barras redondas cada un; • 2 abonadoras tipo caja individual de polietileno con capacidad para 300 kg cada una; • Operación de las abonadoras por motor hidráulico, con la regulación de la cantidad de abono a través de la válvula de flujo de aceite. Opcionalmente, la operación de las abonadoras puede ser por engate rápido automático, con la regulación de la cantidad del abono a través de caja de engranajes.

18

19

20

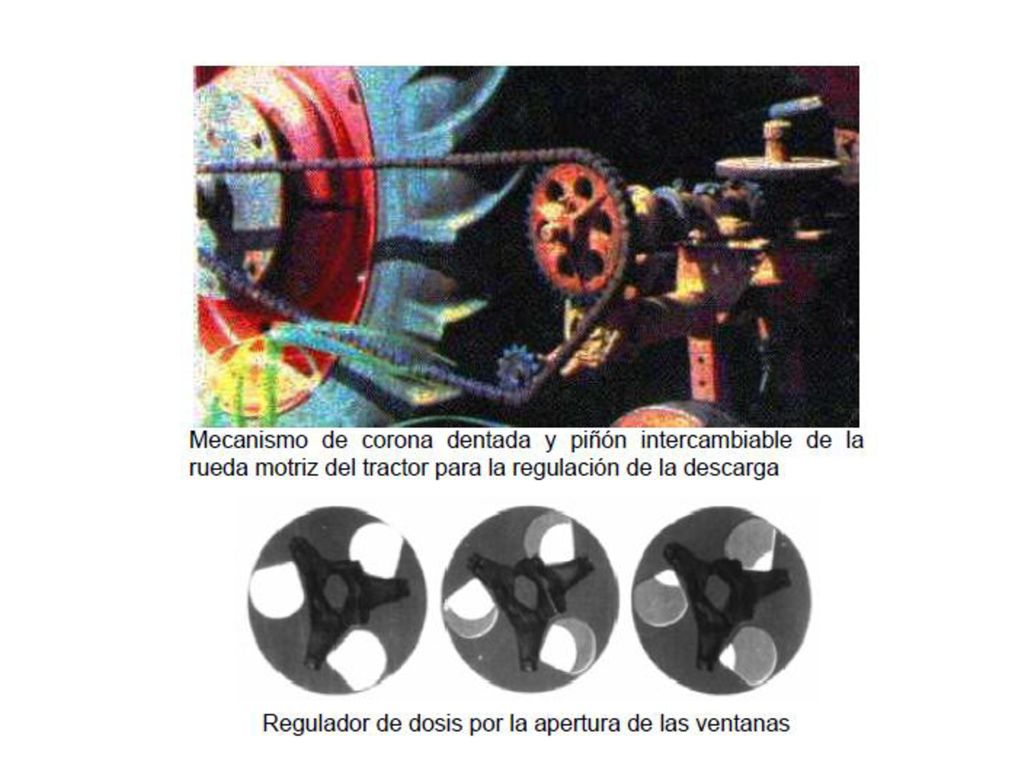

21

22

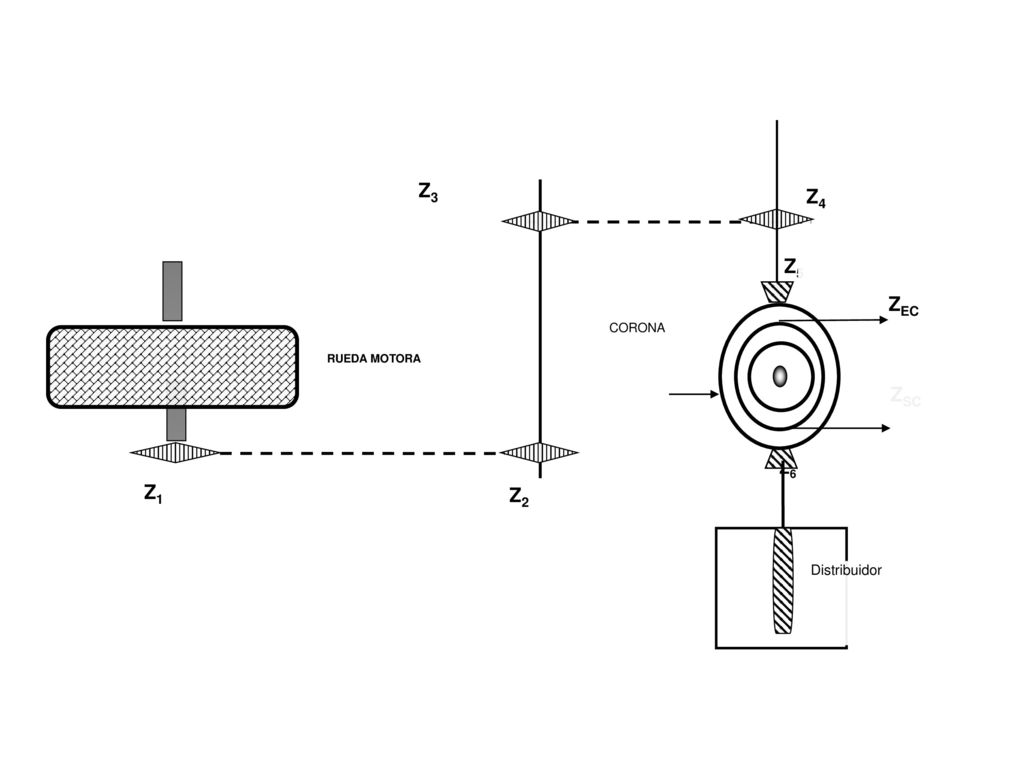

23 RUEDA MOTORA ZSC Z6 Z5 Z4 Z1 Z2 Z3 ZEC Distribuidor CORONA

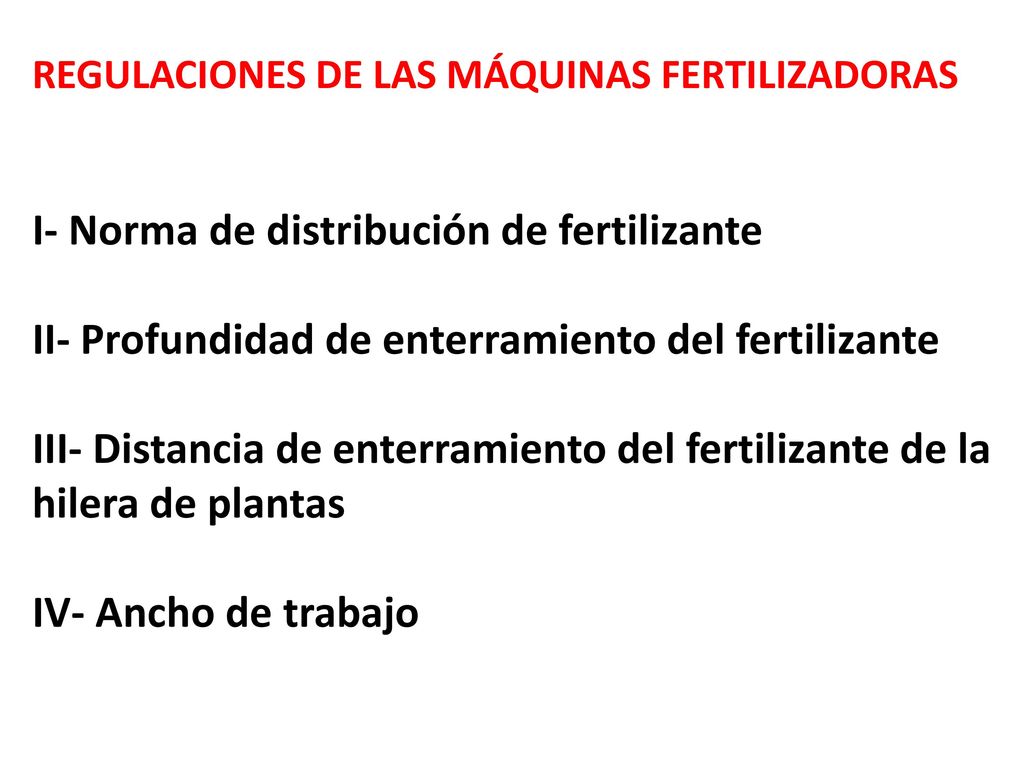

24 I- Norma de distribución de fertilizante
REGULACIONES DE LAS MÁQUINAS FERTILIZADORAS I- Norma de distribución de fertilizante II- Profundidad de enterramiento del fertilizante III- Distancia de enterramiento del fertilizante de la hilera de plantas IV- Ancho de trabajo

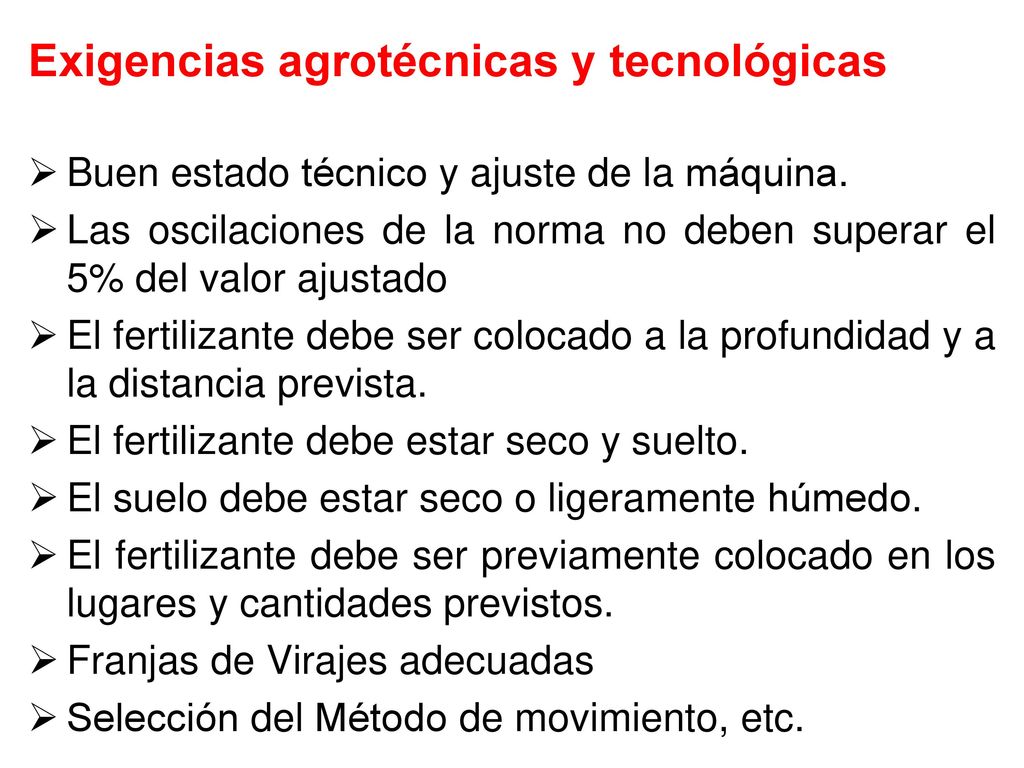

25 Exigencias agrotécnicas y tecnológicas
Buen estado técnico y ajuste de la máquina. Las oscilaciones de la norma no deben superar el 5% del valor ajustado El fertilizante debe ser colocado a la profundidad y a la distancia prevista. El fertilizante debe estar seco y suelto. El suelo debe estar seco o ligeramente húmedo. El fertilizante debe ser previamente colocado en los lugares y cantidades previstos. Franjas de Virajes adecuadas Selección del Método de movimiento, etc.

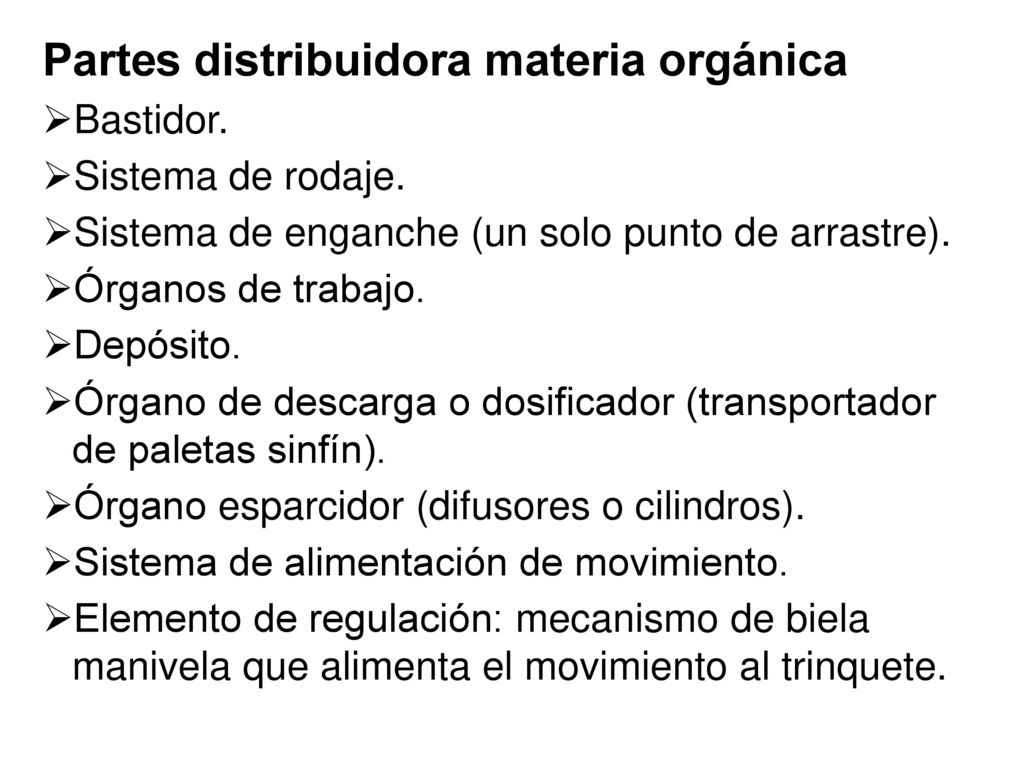

26 Partes distribuidora materia orgánica

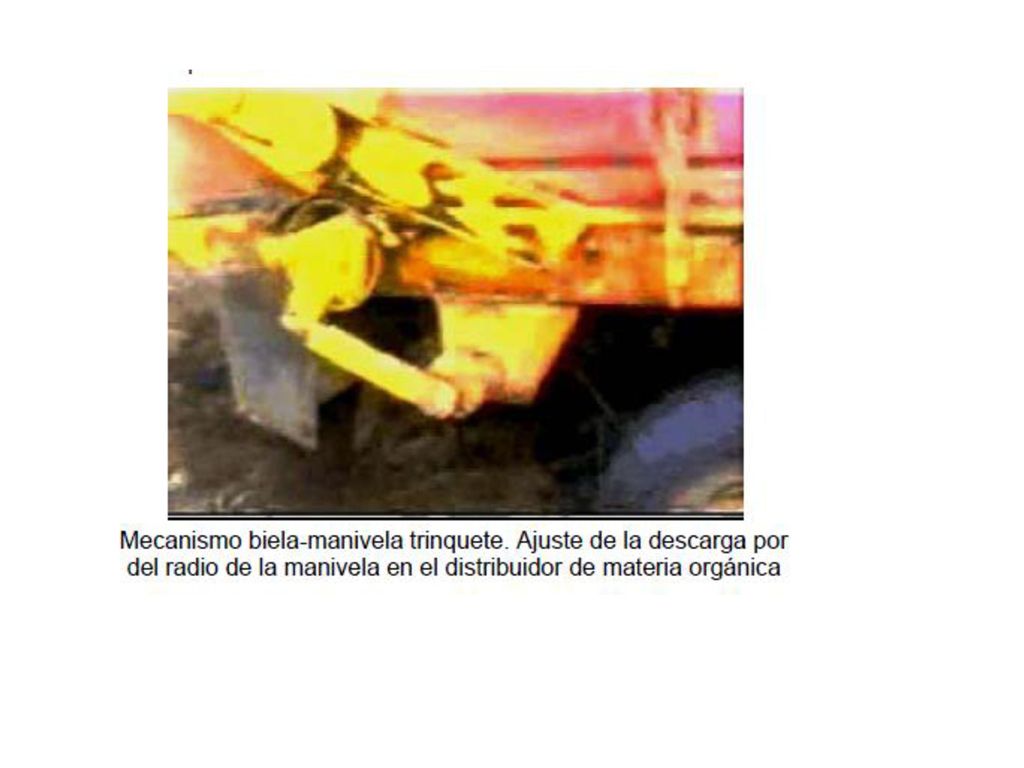

Bastidor. Sistema de rodaje. Sistema de enganche (un solo punto de arrastre). Órganos de trabajo. Depósito. Órgano de descarga o dosificador (transportador de paletas sinfín). Órgano esparcidor (difusores o cilindros). Sistema de alimentación de movimiento. Elemento de regulación: mecanismo de biela manivela que alimenta el movimiento al trinquete.

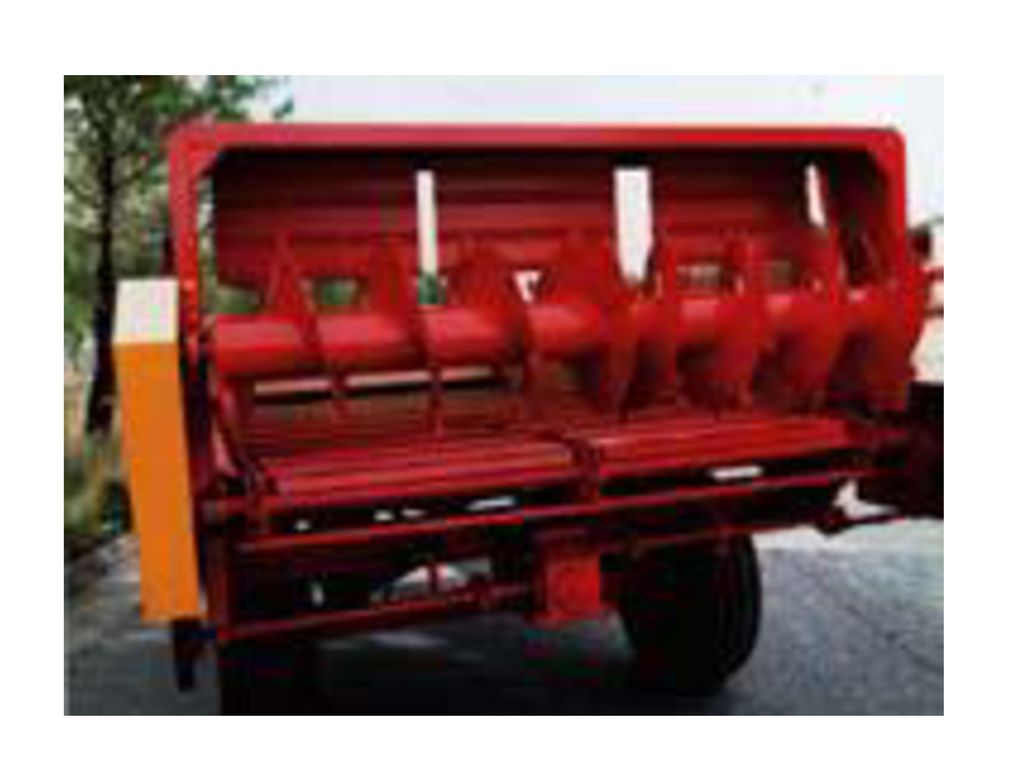

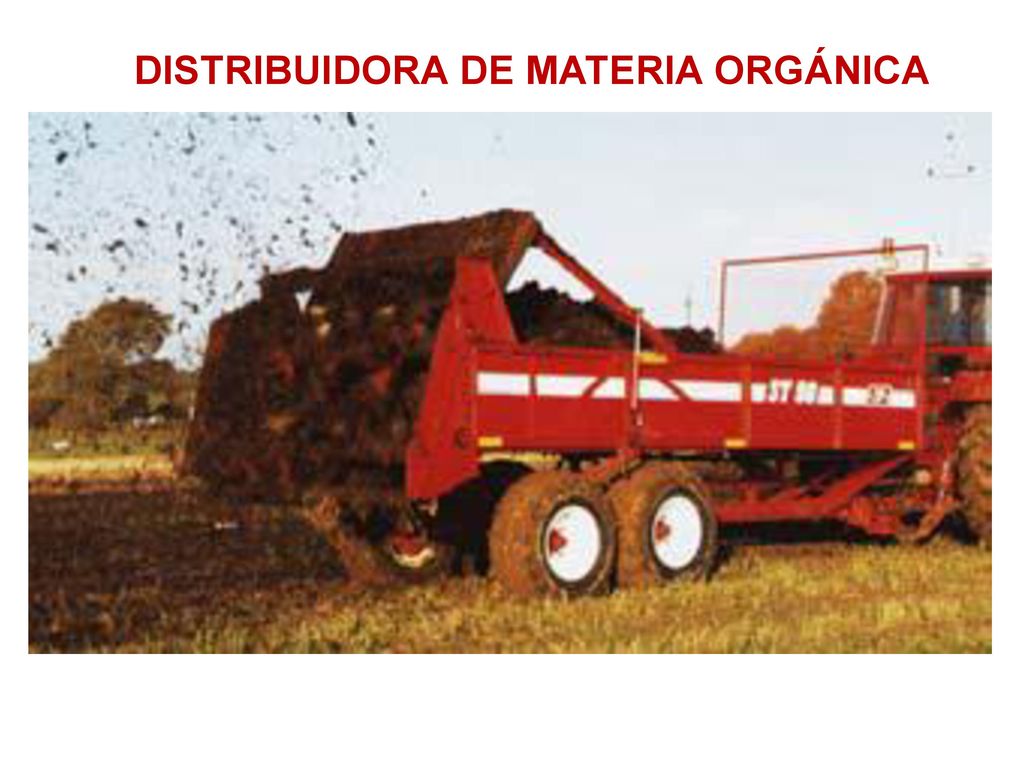

27 DISTRIBUIDORA DE MATERIA ORGÁNICA

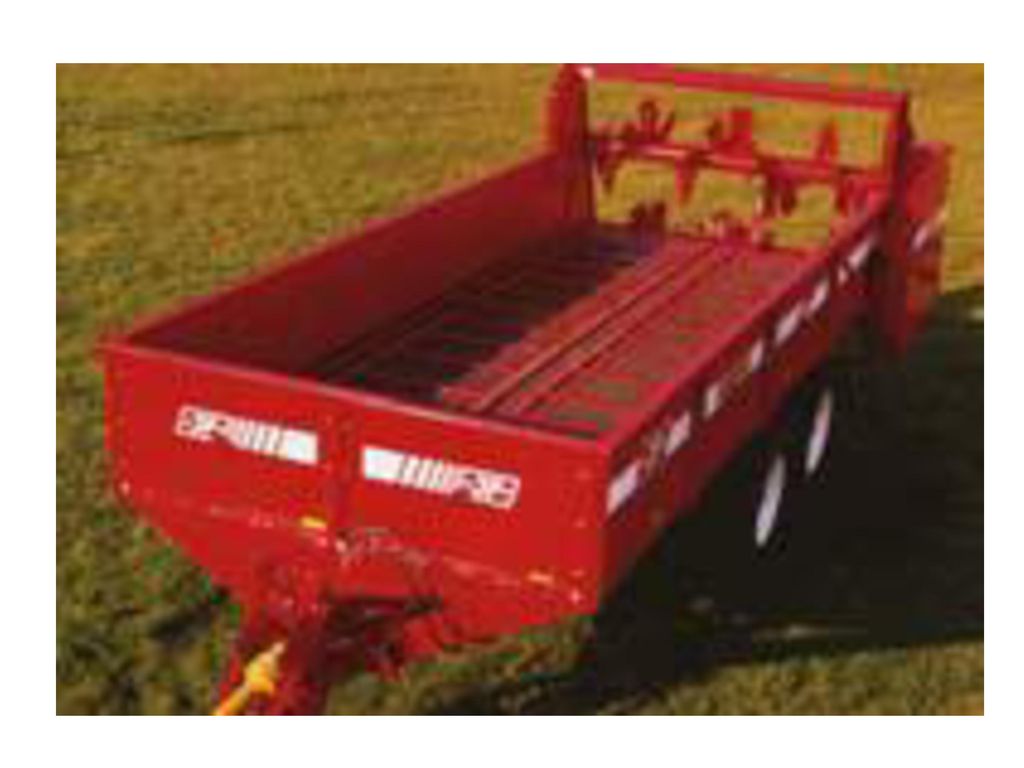

28

29

30

31

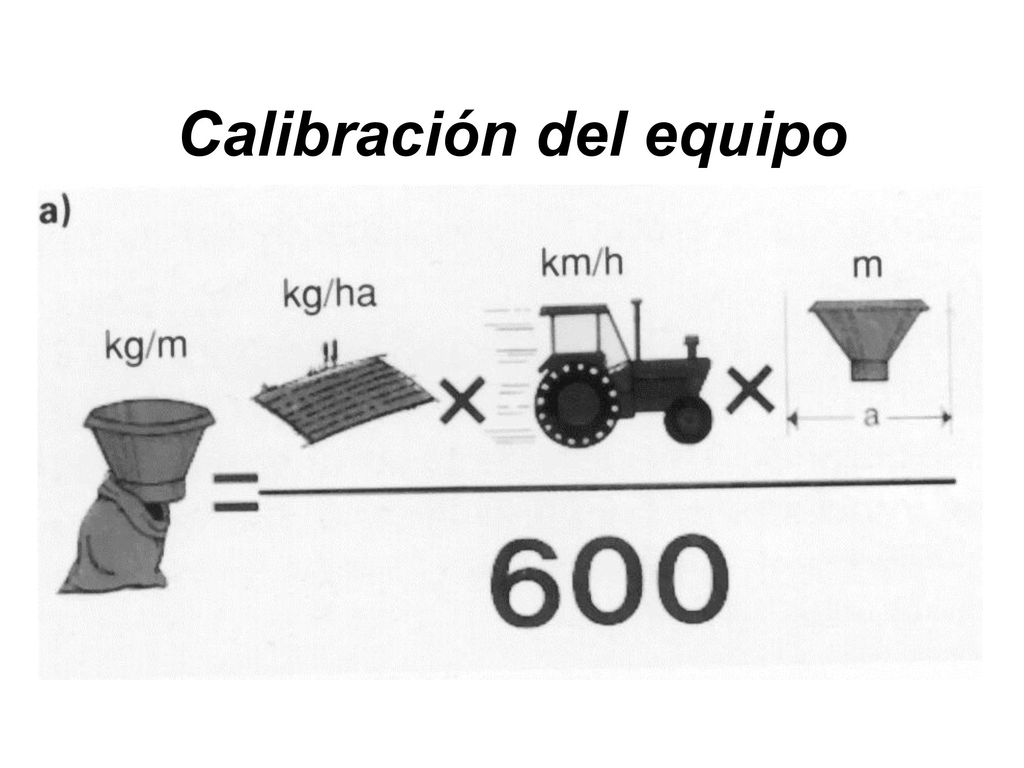

32 Calibración del equipo

33 Recolección del fertilizante durante un minuto

34 Peso y comprobación de la dosis provista

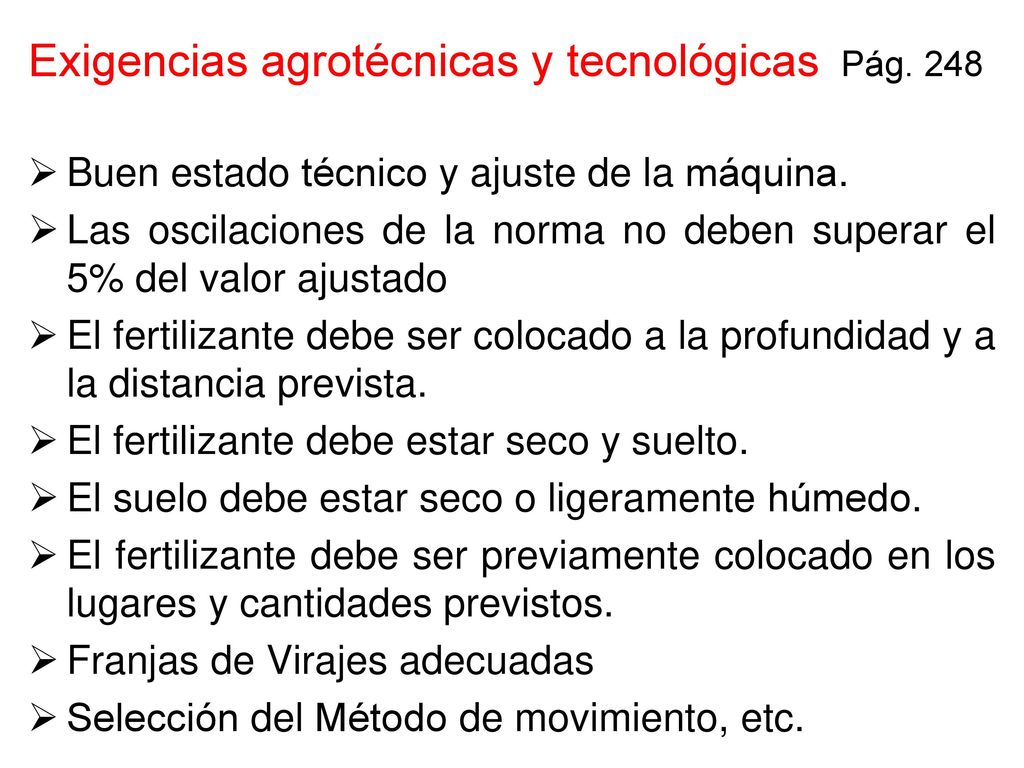

35 Exigencias agrotécnicas y tecnológicas Pág. 248
Buen estado técnico y ajuste de la máquina. Las oscilaciones de la norma no deben superar el 5% del valor ajustado El fertilizante debe ser colocado a la profundidad y a la distancia prevista. El fertilizante debe estar seco y suelto. El suelo debe estar seco o ligeramente húmedo. El fertilizante debe ser previamente colocado en los lugares y cantidades previstos. Franjas de Virajes adecuadas Selección del Método de movimiento, etc.

36 The 6-row sweep cultivator

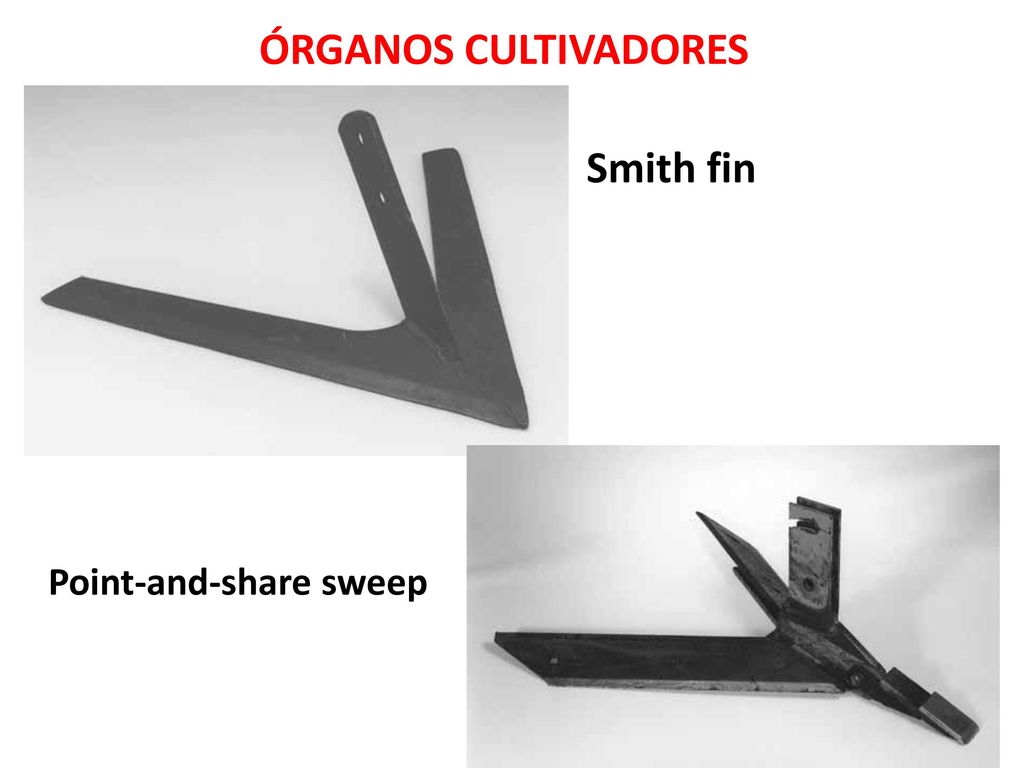

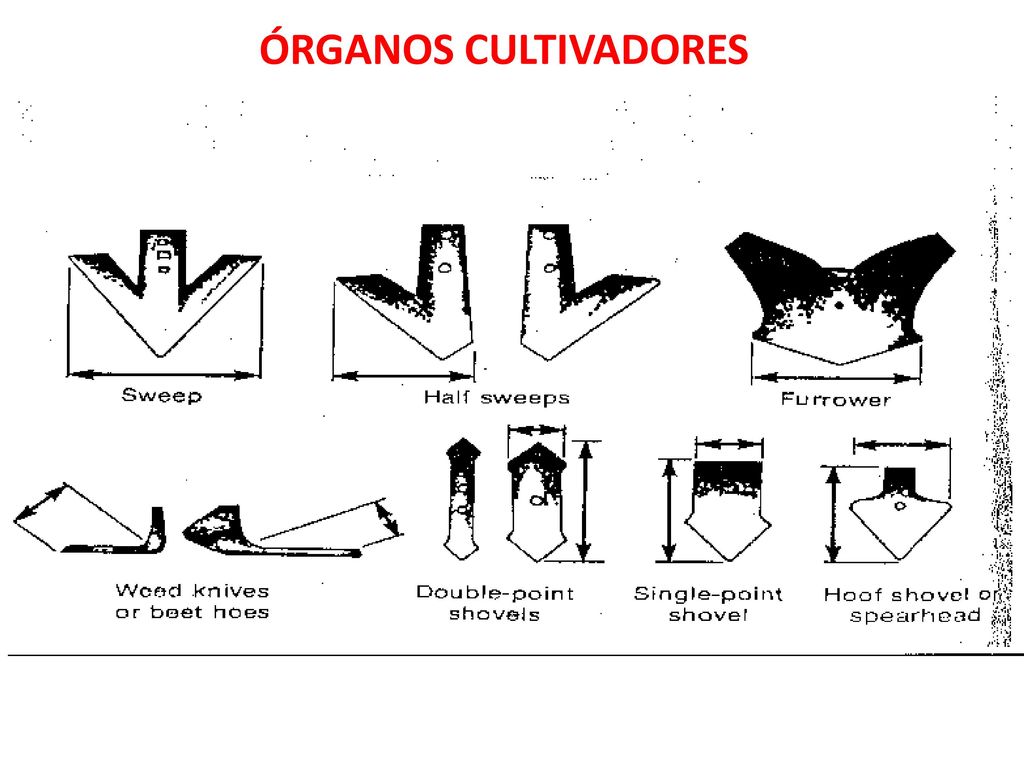

37 ÓRGANOS CULTIVADORES Smith fin Point-and-share sweep

38 ÓRGANOS CULTIVADORES

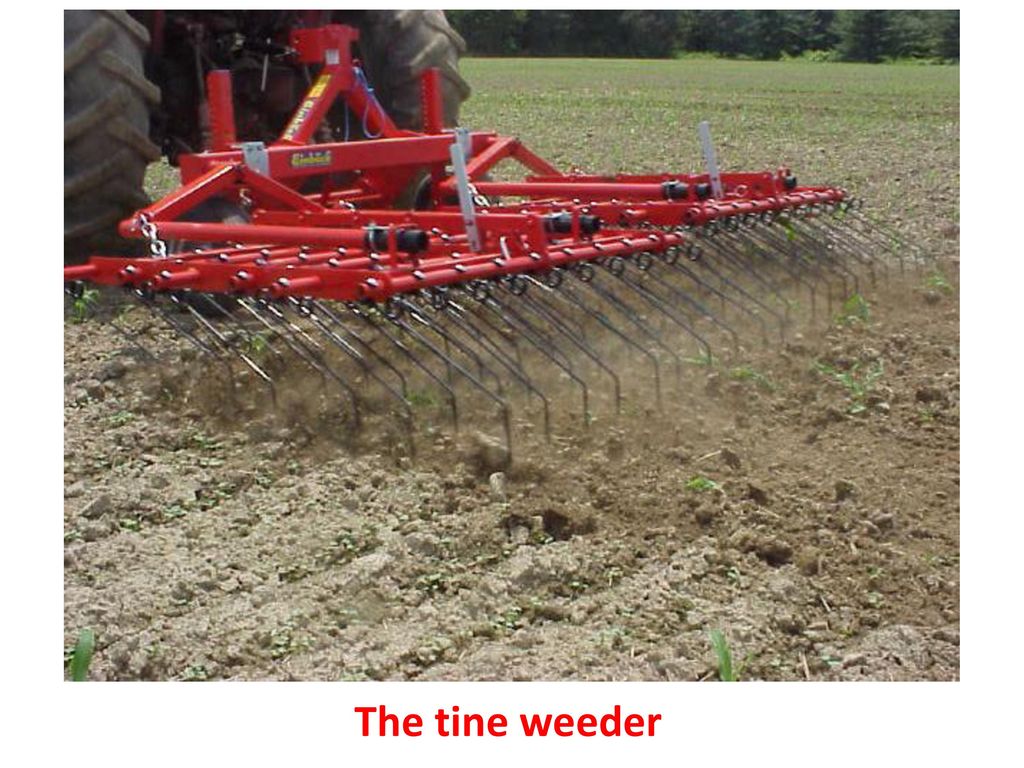

39 The tine weeder

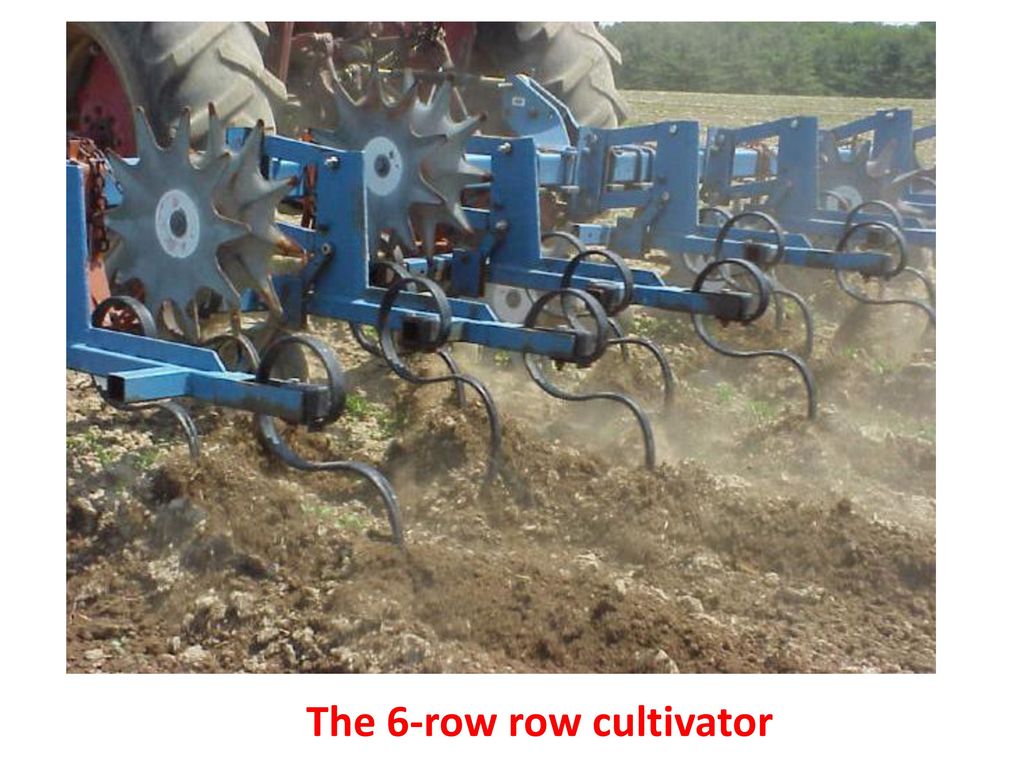

40 The 6-row row cultivator

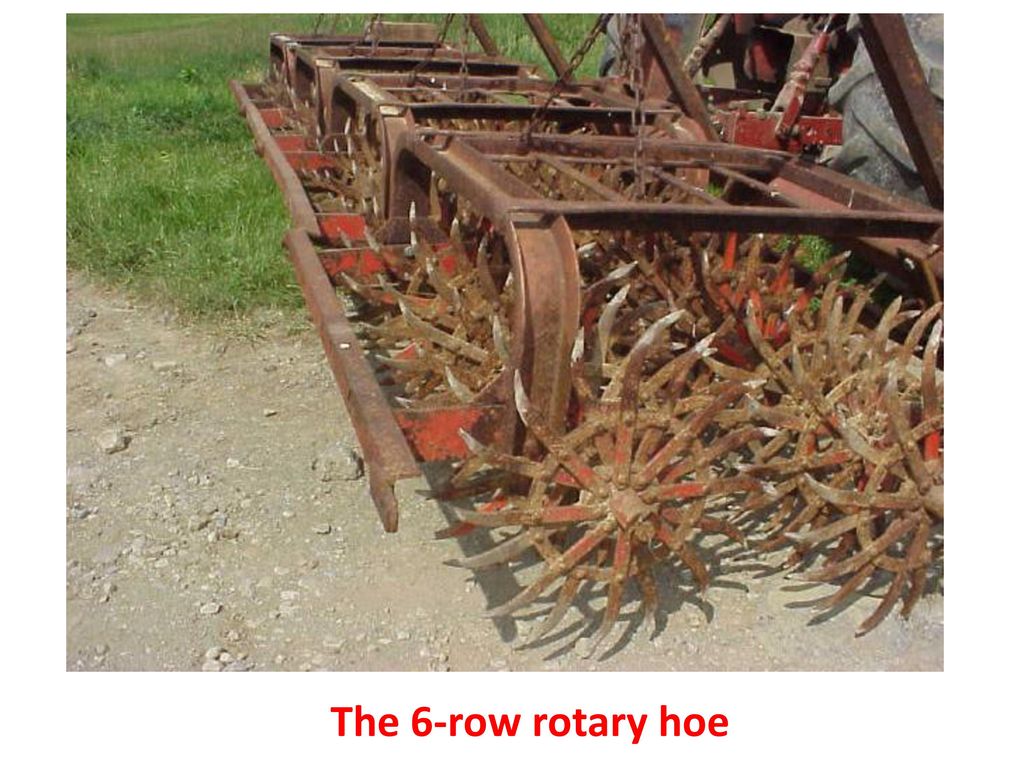

41 The 6-row rotary hoe
