Recta de acción del peso

Presentación del tema: "Recta de acción del peso"— Transcripción de la presentación:

1 Recta de acción del peso
Ei Enganche del Implemento Centro de gravedad Recta de acción del tiro Peso Barra de tiro del tractor Ei Enganche del tractor Centro de presión Fuerza de tiro Resistencia del suelo Implementos de arrastre de un eje y lanza de tiro Centro de resistencia Recta de acción resistencia del suelo Fuerza equilibrante

2 Enganche virtual del Implemento y del tractor Eiv
Centro de gravedad Peso Recta de acción del tiro Centro de presión Implementos montados con enganche en tres puntos. Con articulación libre Centro de resistencia Resistencia del suelo

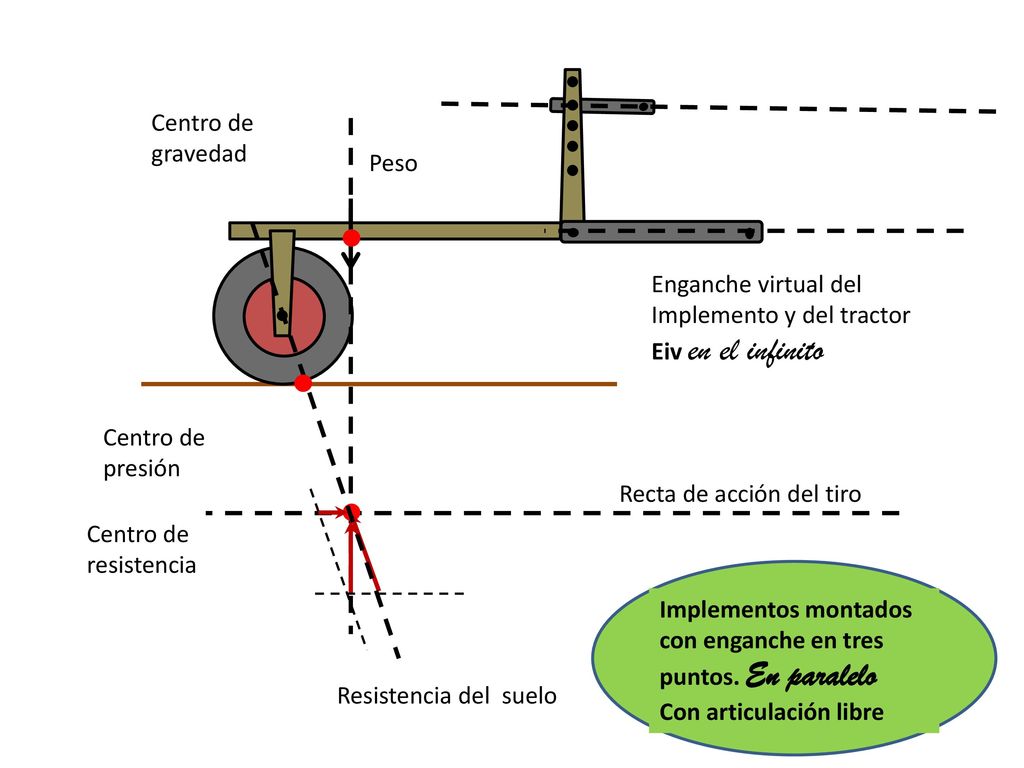

3 Centro de gravedad Peso Enganche virtual del Implemento y del tractor Eiv en el infinito Centro de presión Recta de acción del tiro Centro de resistencia Implementos montados con enganche en tres puntos. En paralelo Con articulación libre Resistencia del suelo

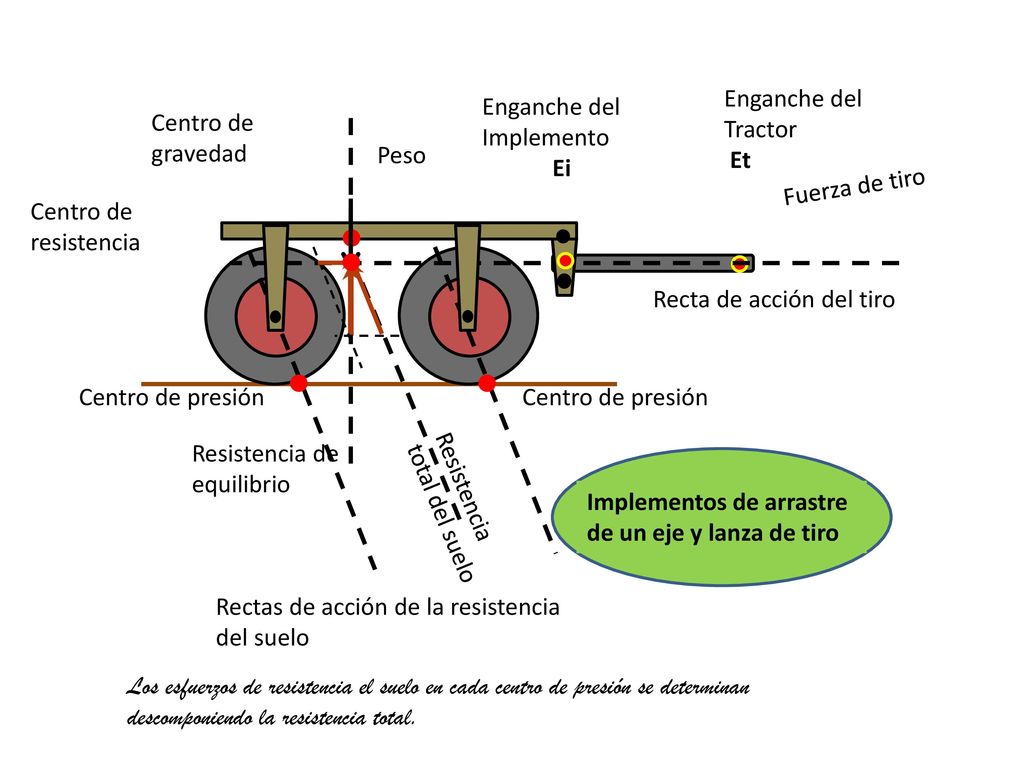

4 Enganche del Tractor Et Enganche del Implemento Ei Centro de gravedad Peso Fuerza de tiro Centro de resistencia Recta de acción del tiro Centro de presión Centro de presión Resistencia de equilibrio Implementos de arrastre de un eje y lanza de tiro Resistencia total del suelo Rectas de acción de la resistencia del suelo Los esfuerzos de resistencia el suelo en cada centro de presión se determinan descomponiendo la resistencia total.

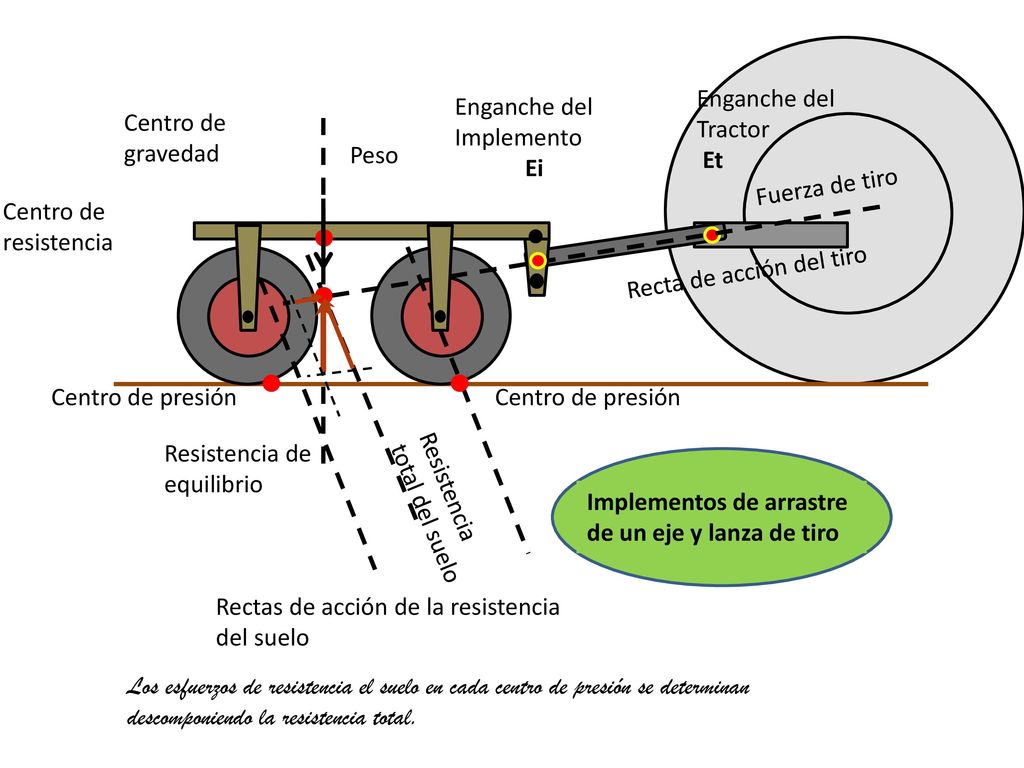

5 Enganche del Tractor Et Enganche del Implemento Ei Centro de gravedad Peso Fuerza de tiro Centro de resistencia Recta de acción del tiro Centro de presión Centro de presión Resistencia de equilibrio Implementos de arrastre de un eje y lanza de tiro Resistencia total del suelo Rectas de acción de la resistencia del suelo Los esfuerzos de resistencia el suelo en cada centro de presión se determinan descomponiendo la resistencia total.

6 Implementos de arrastre de dos ejes y barra de tiro

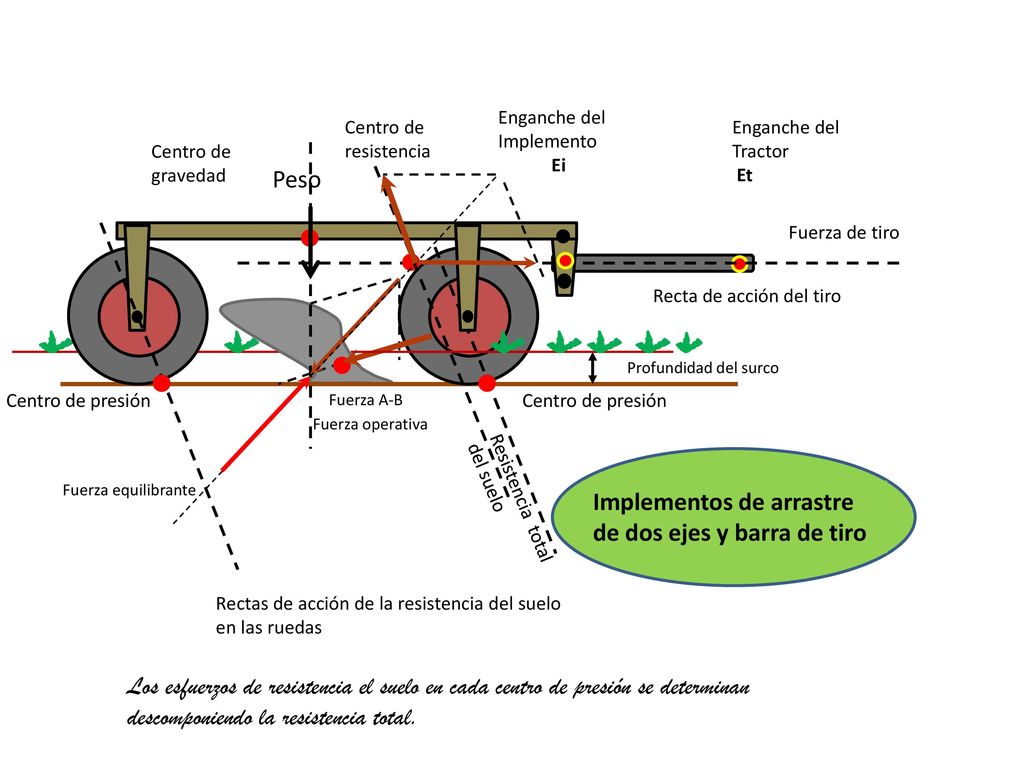

Enganche del Implemento Ei Centro de resistencia Enganche del Tractor Et Centro de gravedad Peso Fuerza de tiro Recta de acción del tiro Profundidad del surco Centro de presión Fuerza A-B Centro de presión Fuerza operativa Implementos de arrastre de dos ejes y barra de tiro Fuerza equilibrante Resistencia total del suelo Rectas de acción de la resistencia del suelo en las ruedas Los esfuerzos de resistencia el suelo en cada centro de presión se determinan descomponiendo la resistencia total.

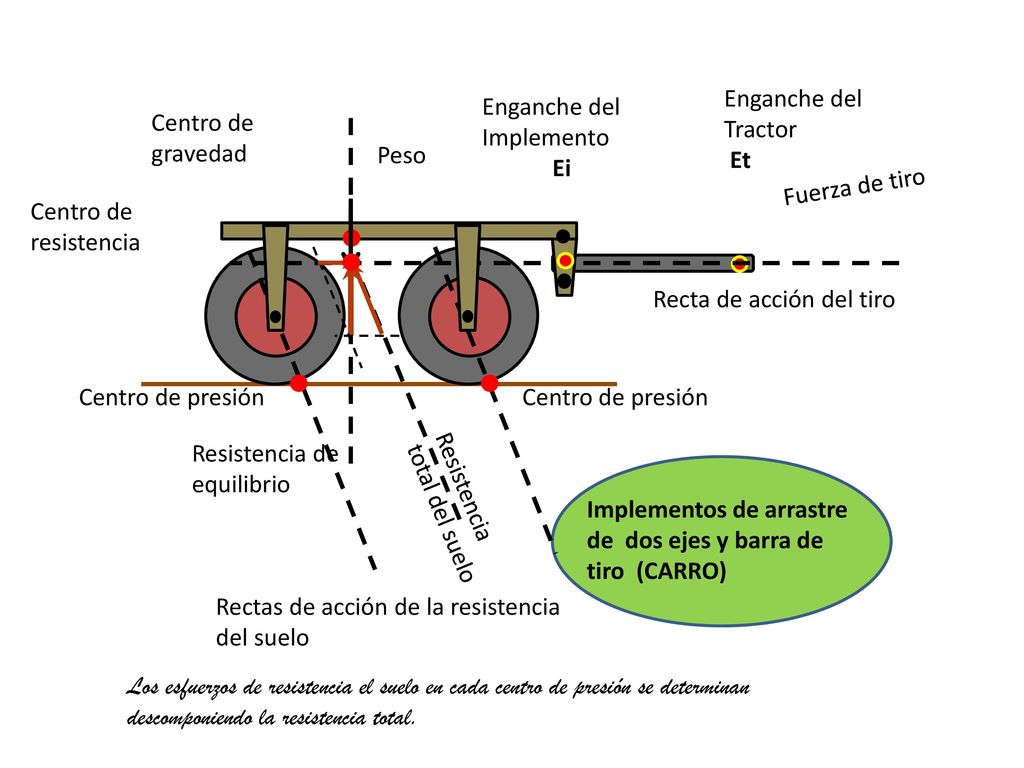

7 Enganche del Tractor Et Enganche del Implemento Ei Centro de gravedad Peso Fuerza de tiro Centro de resistencia Recta de acción del tiro Centro de presión Centro de presión Resistencia de equilibrio Implementos de arrastre de dos ejes y barra de tiro (CARRO) Resistencia total del suelo Rectas de acción de la resistencia del suelo Los esfuerzos de resistencia el suelo en cada centro de presión se determinan descomponiendo la resistencia total.

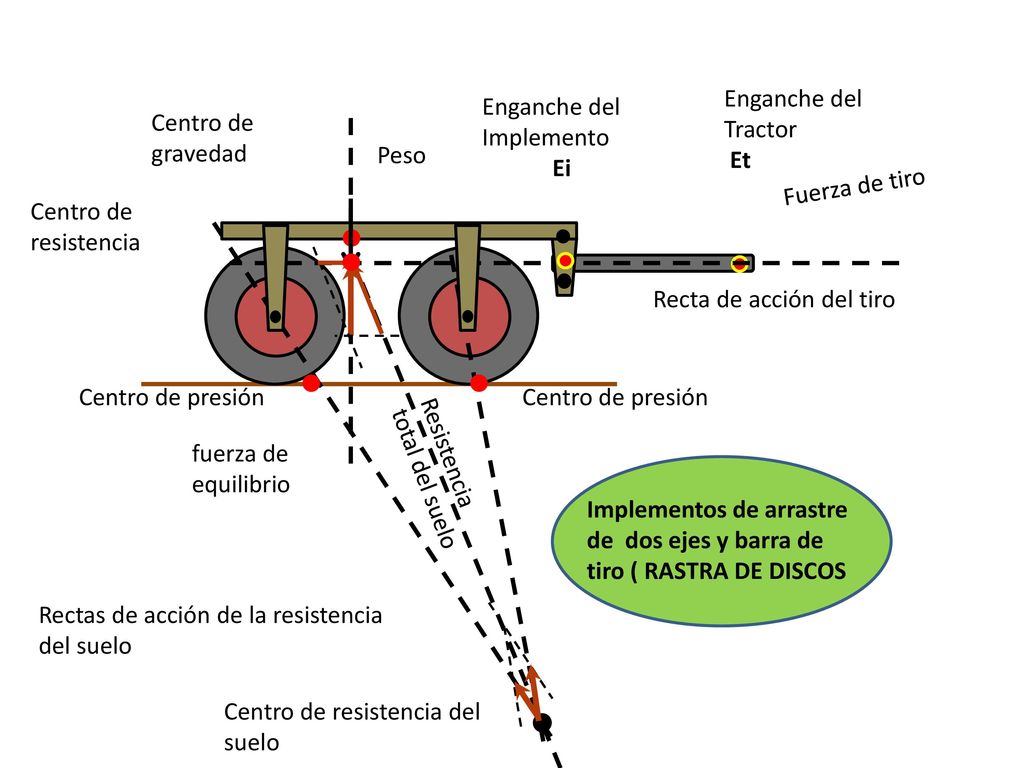

8 Enganche del Tractor Et Enganche del Implemento Ei Centro de gravedad Peso Fuerza de tiro Centro de resistencia Recta de acción del tiro Centro de presión Centro de presión fuerza de equilibrio Resistencia total del suelo Implementos de arrastre de dos ejes y barra de tiro ( RASTRA DE DISCOS Rectas de acción de la resistencia del suelo Centro de resistencia del suelo

9 Enganche del Implemento Ei Peso
Centro de gravedad Enganche del Implemento Ei Peso Fuerza de tiro Fuerza de trabajo Recta de acción del tiro Centro de presión Profundidad del surco Centro de resistencia Implementos de arrastre de un eje y lanza de tiro Resistencia del suelo
