1 Ayudantía de Modelamiento de procesos E-mail: ldcancino@gmail.com
ESCUELA DE CIENCIAS EMPRESARIALES Ayudantía de Modelamiento de procesos Ayudante: Linda Cancino Flores

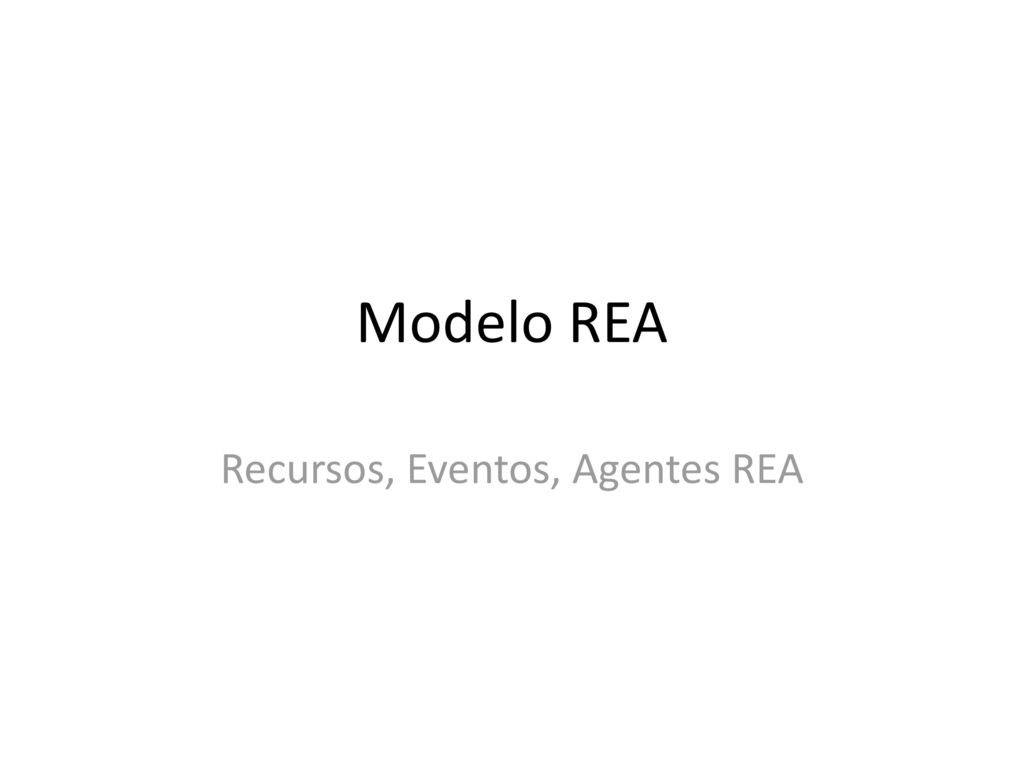

2 Recursos, Eventos, Agentes REA
Modelo REA Recursos, Eventos, Agentes REA

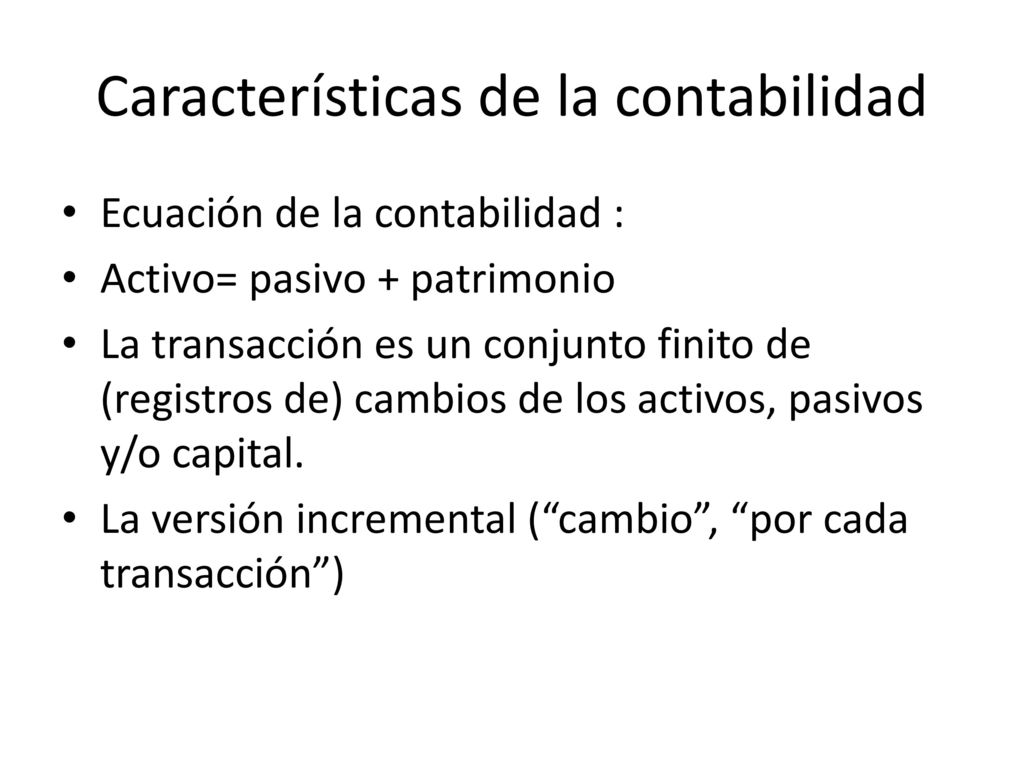

3 Características de la contabilidad
Ecuación de la contabilidad : Activo= pasivo + patrimonio La transacción es un conjunto finito de (registros de) cambios de los activos, pasivos y/o capital. La versión incremental (“cambio”, “por cada transacción”)

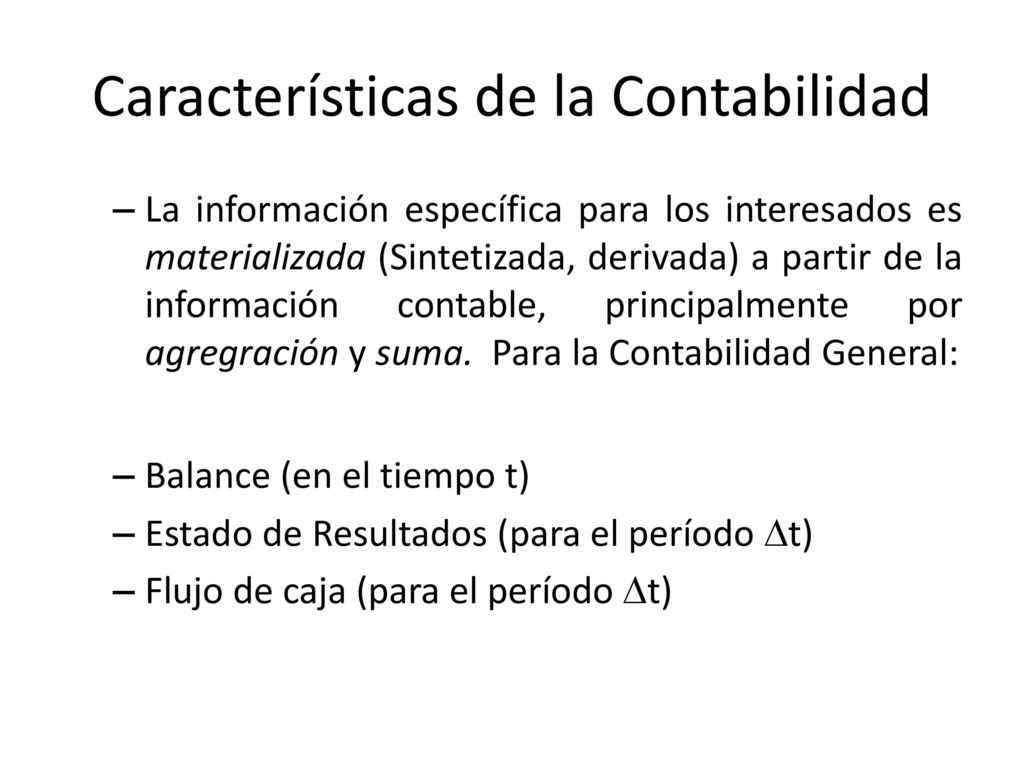

4 Características de la Contabilidad
La información específica para los interesados ​​es materializada (Sintetizada, derivada) a partir de la información contable, principalmente por agregración y suma. Para la Contabilidad General: Balance (en el tiempo t) Estado de Resultados (para el período Dt) Flujo de caja (para el período Dt)

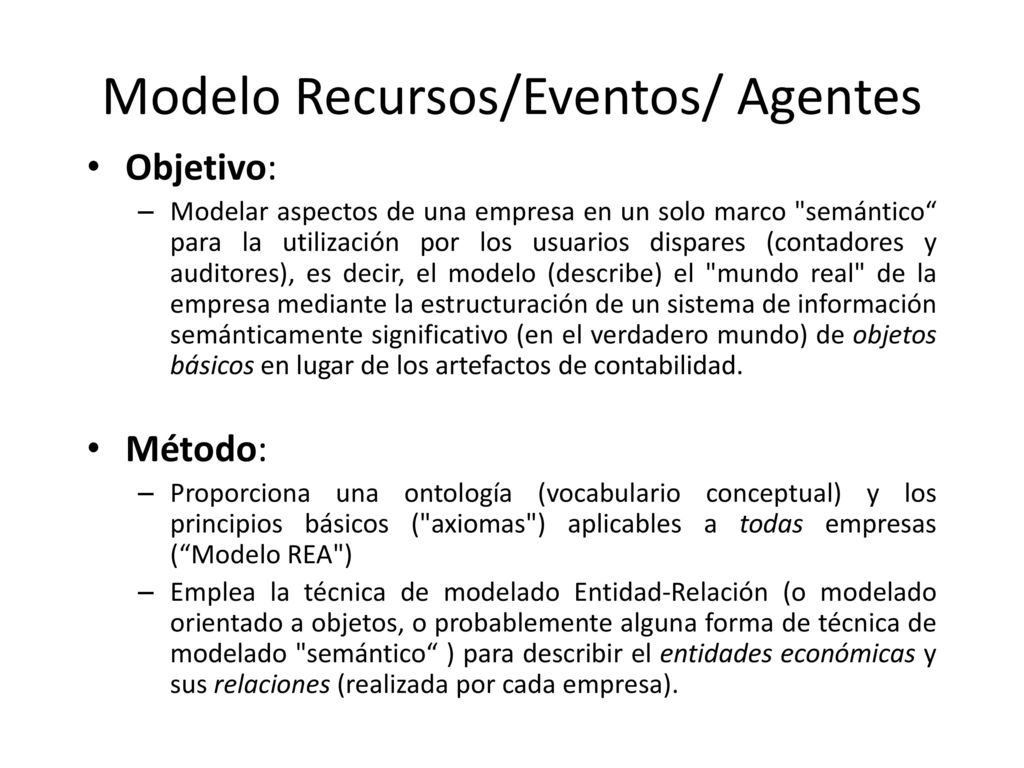

5 Modelo Recursos/Eventos/ Agentes
Objetivo: Modelar aspectos de una empresa en un solo marco "semántico“ para la utilización por los usuarios dispares (contadores y auditores), es decir, el modelo (describe) el "mundo real" de la empresa mediante la estructuración de un sistema de información semánticamente significativo (en el verdadero mundo) de objetos básicos en lugar de los artefactos de contabilidad. Método: Proporciona una ontología (vocabulario conceptual) y los principios básicos ("axiomas") aplicables a todas empresas (“Modelo REA") Emplea la técnica de modelado Entidad-Relación (o modelado orientado a objetos, o probablemente alguna forma de técnica de modelado "semántico“ ) para describir el entidades económicas y sus relaciones (realizada por cada empresa).

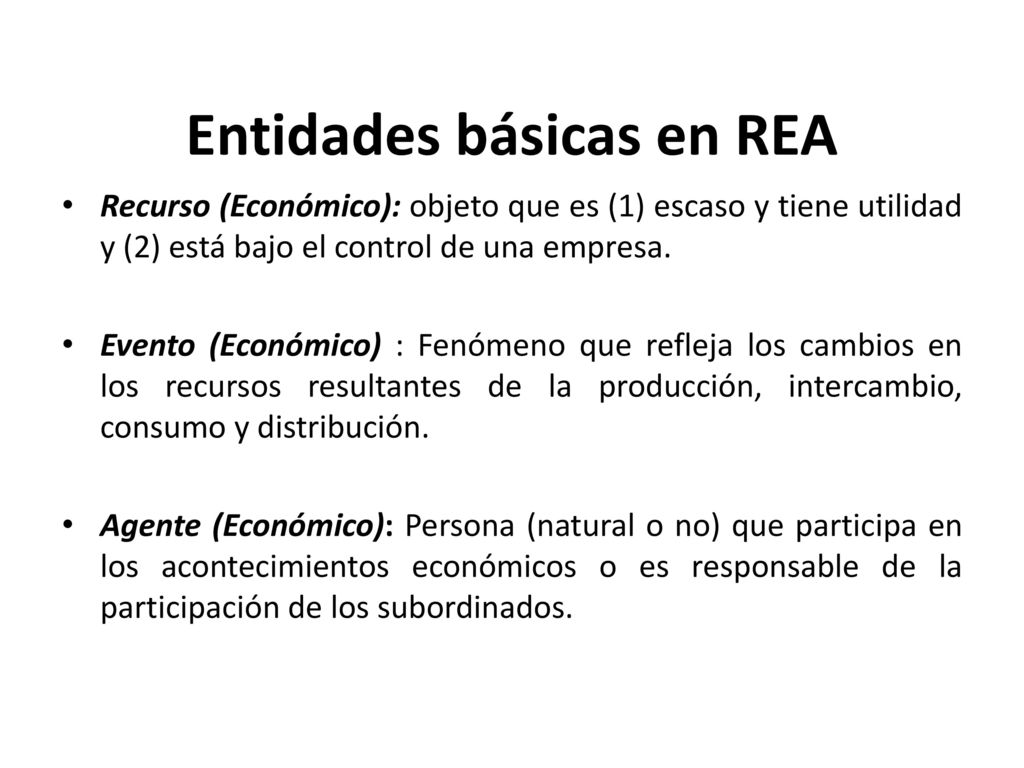

6 Entidades básicas en REA
Recurso (Económico): objeto que es (1) escaso y tiene utilidad y (2) está bajo el control de una empresa. Evento (Económico) : Fenómeno que refleja los cambios en los recursos resultantes de la producción, intercambio, consumo y distribución. Agente (Económico): Persona (natural o no) que participa en los acontecimientos económicos o es responsable de la participación de los subordinados.

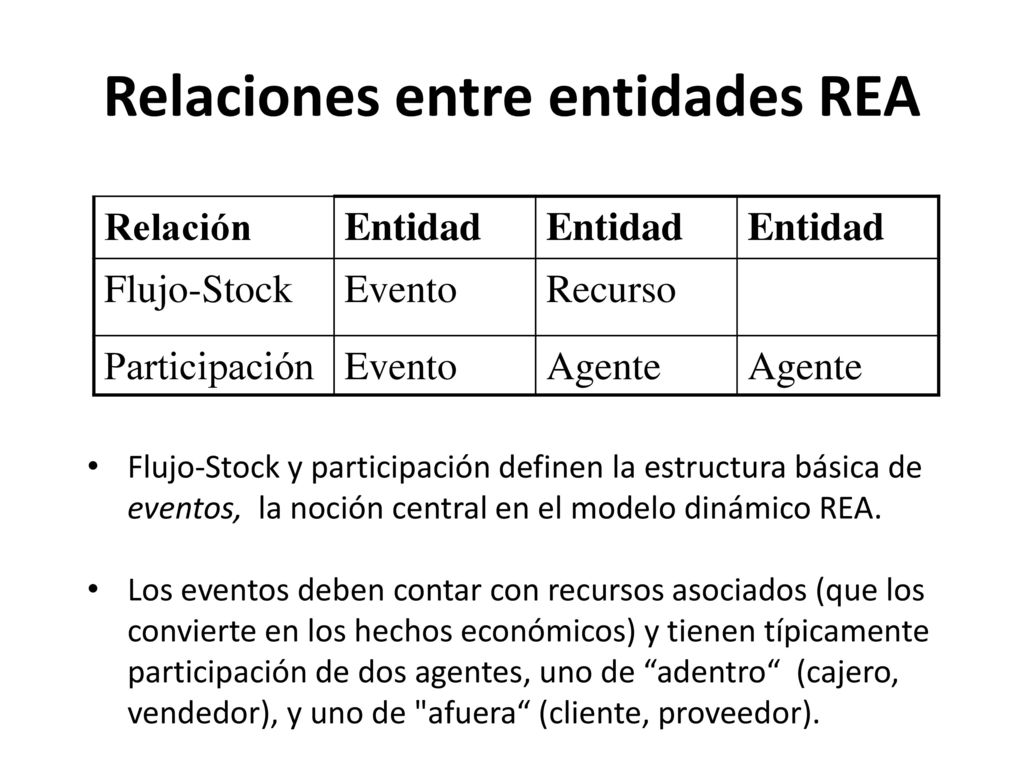

7 Relaciones entre entidades REA
Relación Entidad Flujo-Stock Evento Recurso Participación Agente Flujo-Stock y participación definen la estructura básica de eventos, la noción central en el modelo dinámico REA. Los eventos deben contar con recursos asociados (que los convierte en los hechos económicos) y tienen típicamente participación de dos agentes, uno de “adentro“ (cajero, vendedor), y uno de "afuera“ (cliente, proveedor).

8 Relaciones entre entidades REA
Relación Entidad Dualidad Evento Dualidad es una noción central en el modelo REA. En su forma más simple se refiere a la relación 1-a-1de un evento con flujo de entrada con un evento con flujo de salida, y se expresa que un par constituyente de un solo intercambio económico, por ejemplo, la venta de 2 panes y la correspondiente recepción de $300 en efectivo. Expresa una característica fundamental de una empresa, que se involucra en intercambios económicos, no sólo secuencias arbitrarias de eventos.

9 {{Uso, salida, consumo, dar}, {afluencia,tomar, producción}}
Evento Económico Agente Recurso stock-flujo {{Uso, salida, consumo, dar}, {afluencia,tomar, producción}} participación {Afuera, adentro } rendición de cuentas dualidad {Transferencia, transformación} Producto terminado Recursos Económicos Recibir en caja Evento Económico Efectivo Cliente Agente Económico Venta Vendedor Cajero

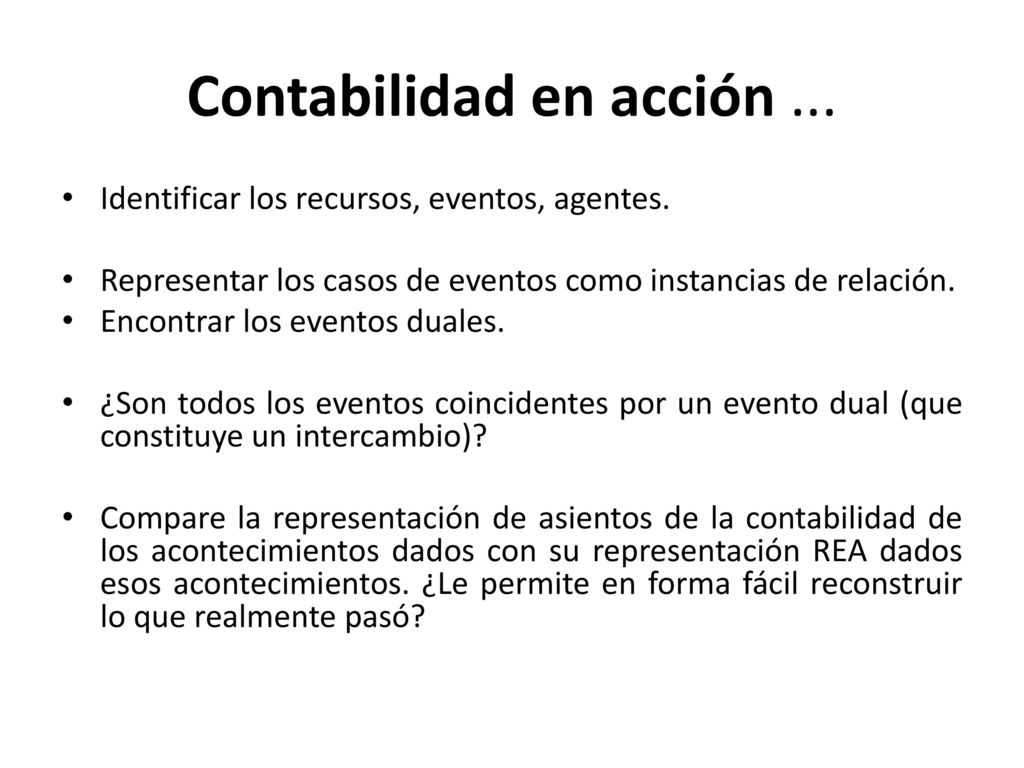

10 Contabilidad en acción ...
Identificar los recursos, eventos, agentes. Representar los casos de eventos como instancias de relación. Encontrar los eventos duales. ¿Son todos los eventos coincidentes por un evento dual (que constituye un intercambio)? Compare la representación de asientos de la contabilidad de los acontecimientos dados con su representación REA dados esos acontecimientos. ¿Le permite en forma fácil reconstruir lo que realmente pasó?

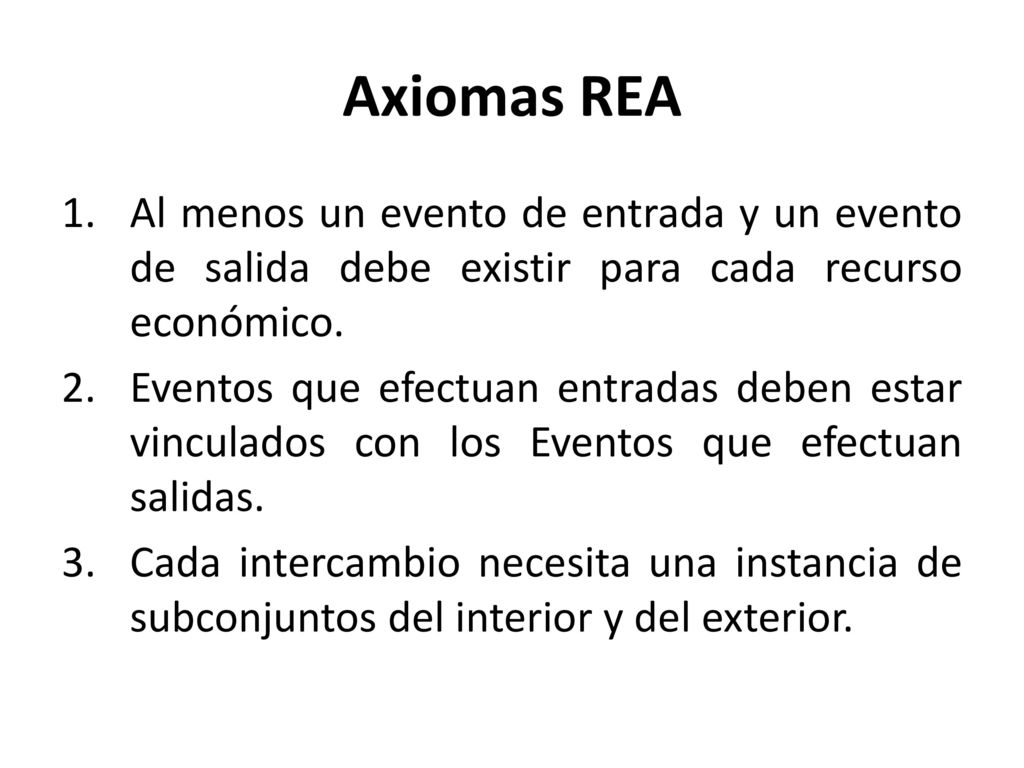

11 Axiomas REA Al menos un evento de entrada y un evento de salida debe existir para cada recurso económico. Eventos que efectuan entradas deben estar vinculados con los Eventos que efectuan salidas. Cada intercambio necesita una instancia de subconjuntos del interior y del exterior.

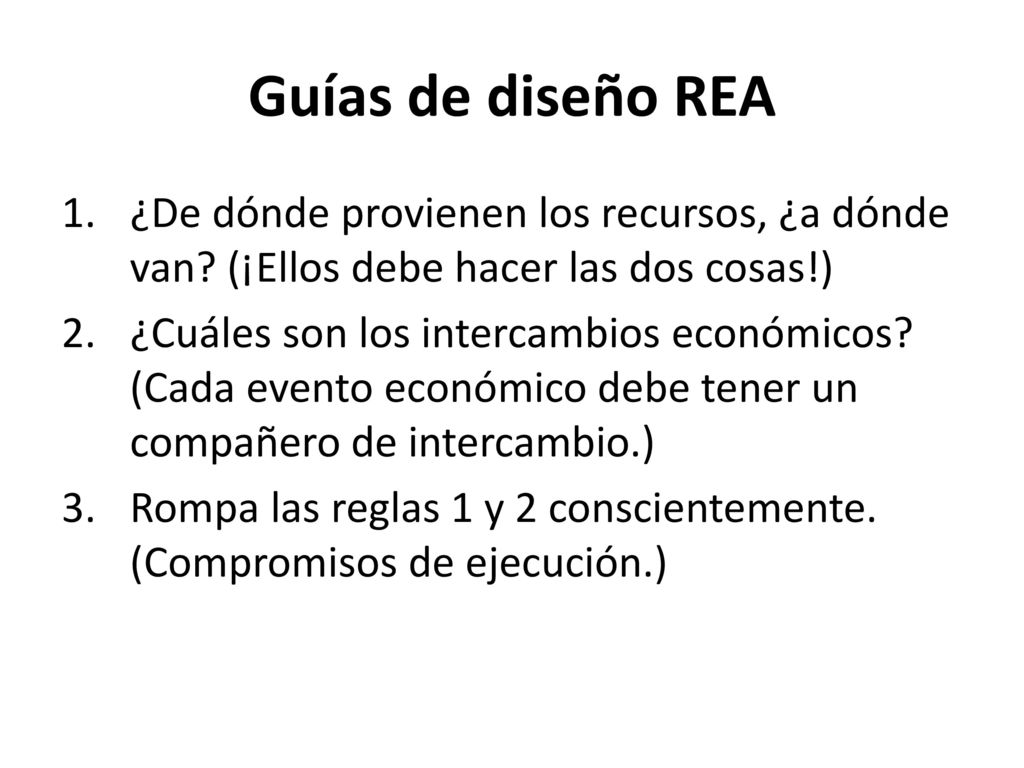

12 Guías de diseño REA ¿De dónde provienen los recursos, ¿a dónde van? (¡Ellos debe hacer las dos cosas!) ¿Cuáles son los intercambios económicos? (Cada evento económico debe tener un compañero de intercambio.) Rompa las reglas 1 y 2 conscientemente. (Compromisos de ejecución.)

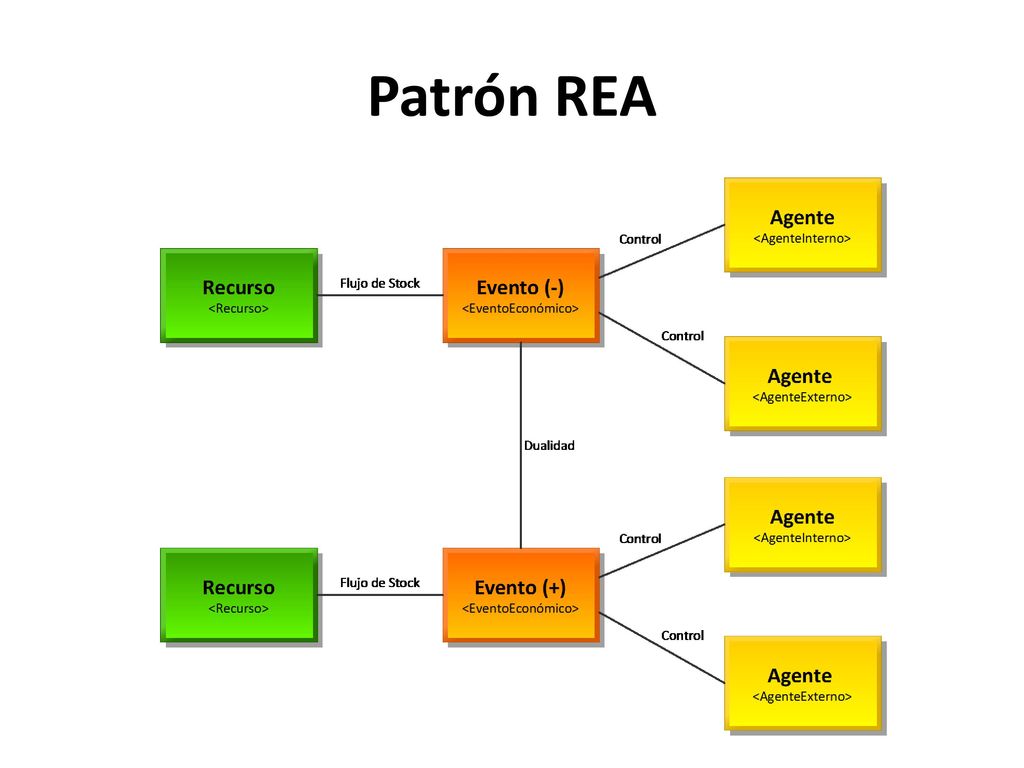

13 Patrón REA

14 Patrón REA Extendido

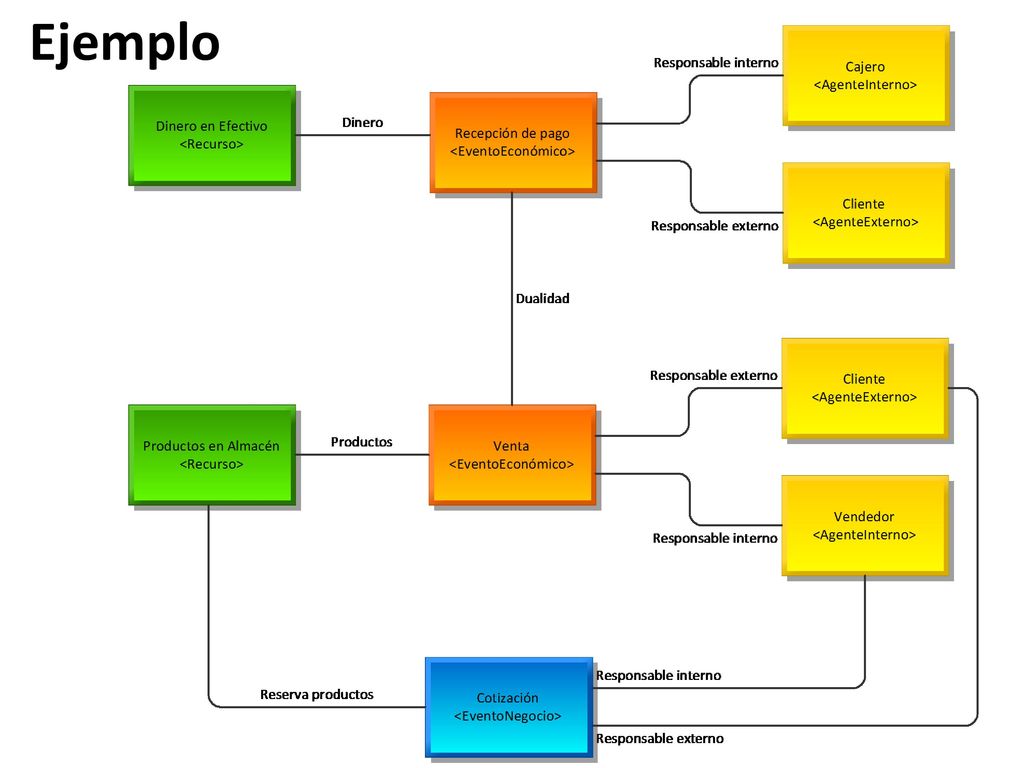

15 Ejemplo

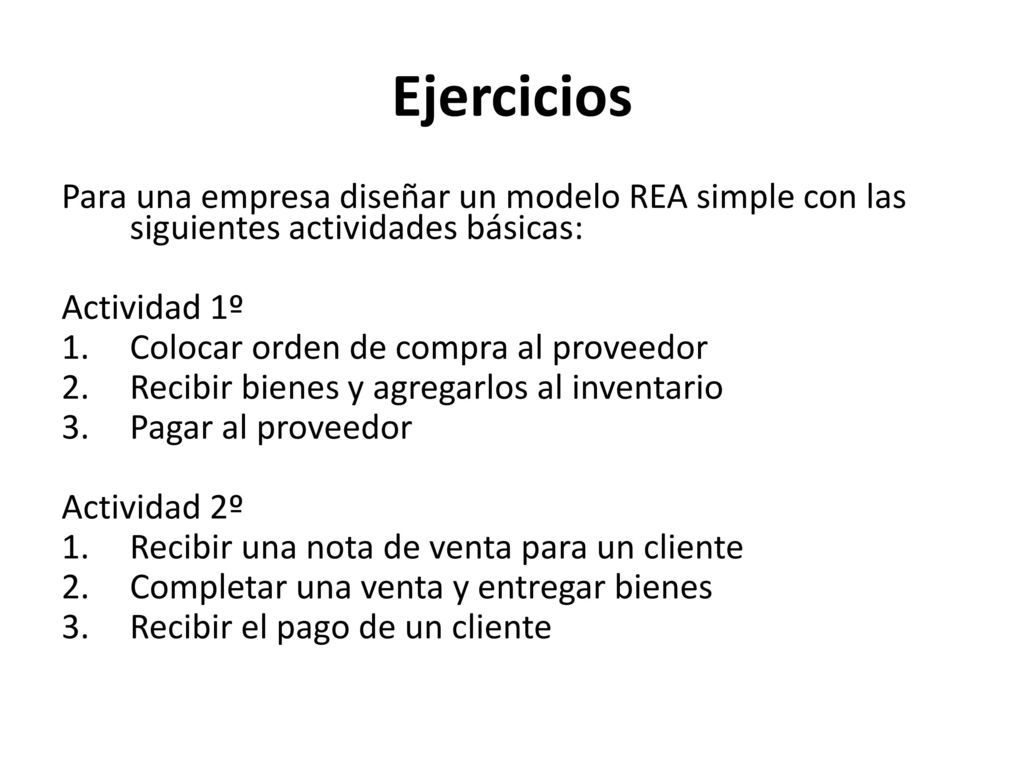

16 Ejercicios Para una empresa diseñar un modelo REA simple con las siguientes actividades básicas: Actividad 1º Colocar orden de compra al proveedor Recibir bienes y agregarlos al inventario Pagar al proveedor Actividad 2º Recibir una nota de venta para un cliente Completar una venta y entregar bienes Recibir el pago de un cliente

17 Solución Actividad Nº1

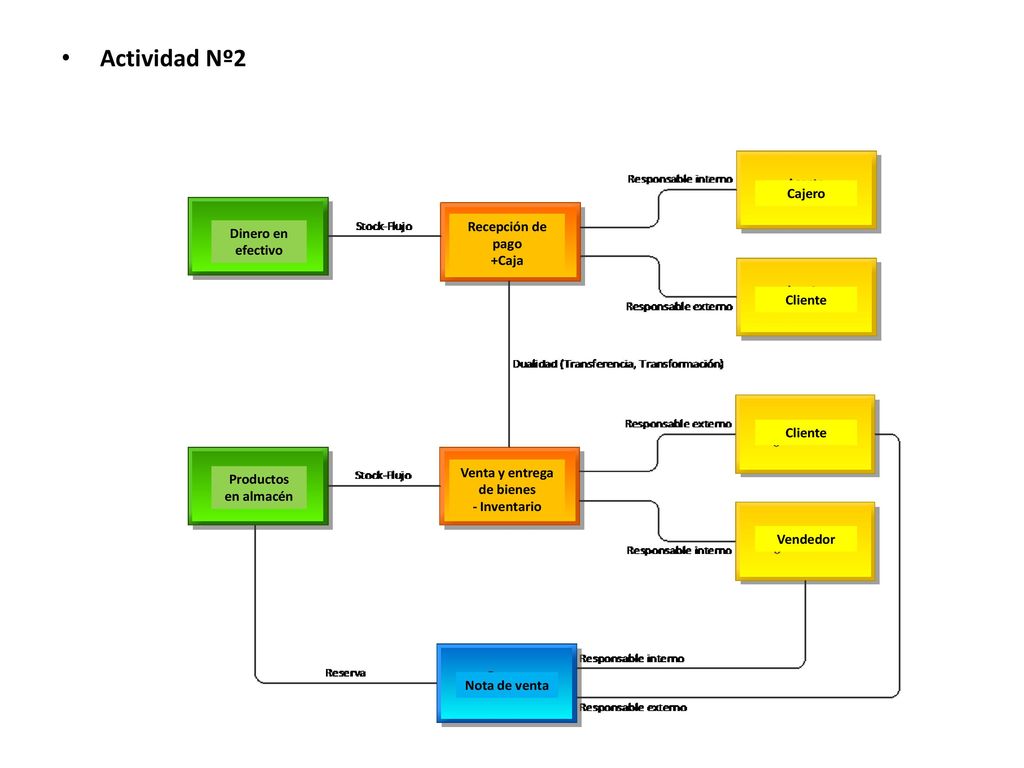

18 Actividad Nº2
