F&G TECHNOLOGIES SE ENROGULLECE EN PRESENTAR

Presentación del tema: "F&G TECHNOLOGIES SE ENROGULLECE EN PRESENTAR"— Transcripción de la presentación:

1 F&G TECHNOLOGIES SE ENROGULLECE EN PRESENTAR
ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES SE ENROGULLECE EN PRESENTAR SU NUEVO SISTEMA DE INSPECCIÓN Y DETECCIÓN TEMPRANA DE FALLAS POR MEDIO DE LA TECNOLOGÍA PHASED ARRAY EQUIPAMIENTO OMNISCAN - OLYMPUS

2 F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES F&G TECHNOLOGIES ha incorporado esta nueva tecnología con el objetivo de brindar a sus clientes una solución rápida, eficiente y segura a diversos problemas de detección de fallas, comúnmente encontrados en la industria. Los defectos, las discontinuidades y la corrosión en una pieza de un equipo industrial, puede causar graves daños y resultar en pérdidas financieras y a veces humanas. Mediante profesionales Nivel III en Ultrasonido, capacitados en esta nueva tecnología, F&G TECHNOLOGIES le ofrece una solución efectiva a algunas de sus necesidades de inspección y detección de fallas en equipos estáticos, dinámicos o sometidos a presión.

3 F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES Phased Array es una técnica avanzada tipo pulso-eco que utiliza múltiples transductores y circuitos de retardo del tiempo para formar el haz ultrasónico en un ángulo y enfoque deseado. En comparación con técnicas manuales de pulso-eco, las ventajas de ensayos por Ultrasonido Phased Array son su excelente repetibilidad, velocidad aumentada de inspección, resultados más precisos y la posibilidad de inspeccionar geometrías complejas y visualizar indicaciones en las soldaduras y/o materiales de base con B, C, D y S-scans (incluso todos los A-scans). Su capacidad de detección de fallas es asombrosa, dando mayor seguridad de operación a la pieza analizada.

4 F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES La versatilidad del sistema permite la visión simultánea de diferentes presentaciones, tales como vistas sectoriales, así como representaciones de A-Scan, B-Scan y C-Scan. . El sistema de Ultrasonido Phased Array permite al operador almacenar en forma digital todos los datos, ubicaciones y configuraciones del sistema. Esta tecnología es mucho más segura de operar dentro de un ambiente de trabajo, comparado con los métodos de Ensayos No Destructivos que utilizan los rayos X y rayos gamma para detectar imperfecciones. Se elimina totalmente el riesgo de un accidente radiológico, sobre todo en paradas de planta donde los tiempos son reducidos. Estos factores lo hacen mucho más ventajoso y versátil a la hora de elegir un Ensayo No Destructivo.

5 DIFERENCIA ENTRE EL PHASED ARRAY Y EL ULTRASONIDO CONVENCIONAL
F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES DIFERENCIA ENTRE EL PHASED ARRAY Y EL ULTRASONIDO CONVENCIONAL CONVENCIONAL La onda es originada desde un solo elemento

6 DIFERENCIA ENTRE EL PHASED ARRAY Y EL ULTRASONIDO CONVENCIONAL
F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES DIFERENCIA ENTRE EL PHASED ARRAY Y EL ULTRASONIDO CONVENCIONAL PHASED ARRAY La onda es formada por la combinación de ondas de ultrasonido originadas de múltiples elementos

7 F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES DIFERENTES TRASDUCTORES DISPONIBLES PARA LA DETECCIÓN EFICIENTE Y SEGURA DE FALLAS, DE ACUERDO A LA GEOMETRÍA DE LA PIEZA Y A LA NECESIDAD DE INSPECCIÓN.

8 F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES DIFERENTES TRASDUCTORES DISPONIBLES PARA LA DETECCIÓN EFICIENTE Y SEGURA DE FALLAS, DE ACUERDO A LA GEOMETRÍA DE LA PIEZA Y A LA NECESIDAD DE INSPECCIÓN.

9 Escaneo Tipo S - Angular
F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES Escaneo Tipo S - Angular Mayor capacidad de escaneo y detección de fallas en piezas críticas

10 Mayor capacidad de escaneo y detección de fallas en piezas críticas

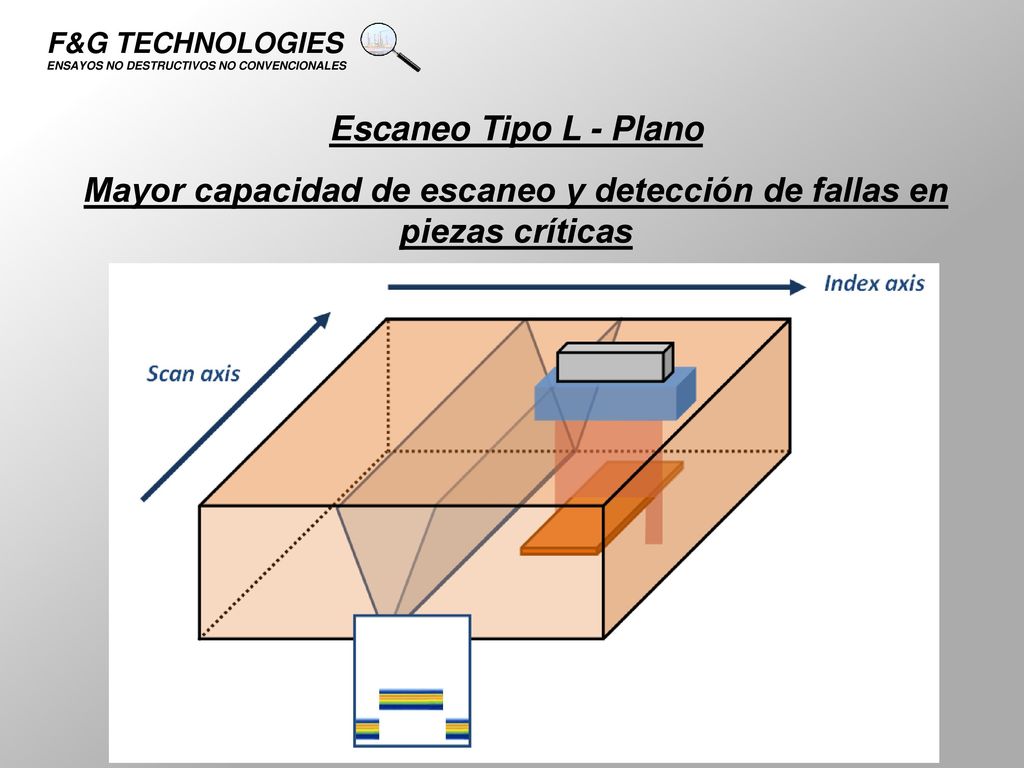

F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES Escaneo Tipo L - Plano Mayor capacidad de escaneo y detección de fallas en piezas críticas

11 APLICACIONES DE LA TÉCNICA
F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES APLICACIONES DE LA TÉCNICA El sistema Phased Array es una herramienta muy flexible y versátil que puede tratar varios tipos de problemas con diferentes tipos de palpadores obteniendo un claro y seguro diagnóstico de las fallas presentes en la pieza analizada. Por esta razón, las inspecciones por Ultrasonido Phased Array se utilizan en una amplia variedad de aplicaciones e industrias. Algunas de las aplicaciones más comunes son: 1.- Inspección automatizada de alto rendimiento (con Crawler o inspección manual) de las soldaduras de recipientes sometidos a presión, tuberías y chapas de equipos de proceso.

12 APLICACIONES DE LA TÉCNICA
F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES APLICACIONES DE LA TÉCNICA 2.- Inspección de las soldaduras de geometrías complejas, tales como soldaduras de toberas, turbinas, hélices, etc. 3.- Inspección de la corrosión en la superficie de bridas y conexiones de tuberías. 4.- Escaneo rápido de corrosión en piezas críticas, utilizando cuñas de ángulo de 0 grados. 5.- Inspecciones combinadas de Difracción del Tiempo de Vuelo (ToFD) y/o pulso-eco. 6.- Inspección de una gran variedad de piezas sin necesidad de retirar los recubrimientos. 7.- Inspección del fuselaje de aviones para detección de corrosión, grietas y/o fisuras con palpadores laterales. 8.- Inspección en servicio para detección de fisuras, grietas y/o corrosión en bridas de conexión.

13 F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES Mediante Alianzas estratégicas logradas en diversos países de Latino-América, F&G TECHNOLOGIES presta sus servicios en diferentes países de la región en forma local.

14 Agradece su atención… Por consultas y/o requerimientos CONTÁCTENOS
F&G TECHNOLOGIES ENSAYOS NO DESTRUCTIVOS NO CONVENCIONALES Agradece su atención… Por consultas y/o requerimientos CONTÁCTENOS - +56 (2) +54 (11) +55 (11) OFICINA EN CHILE OFICINA EN ARGENTINA OFICINA EN BRASIL
