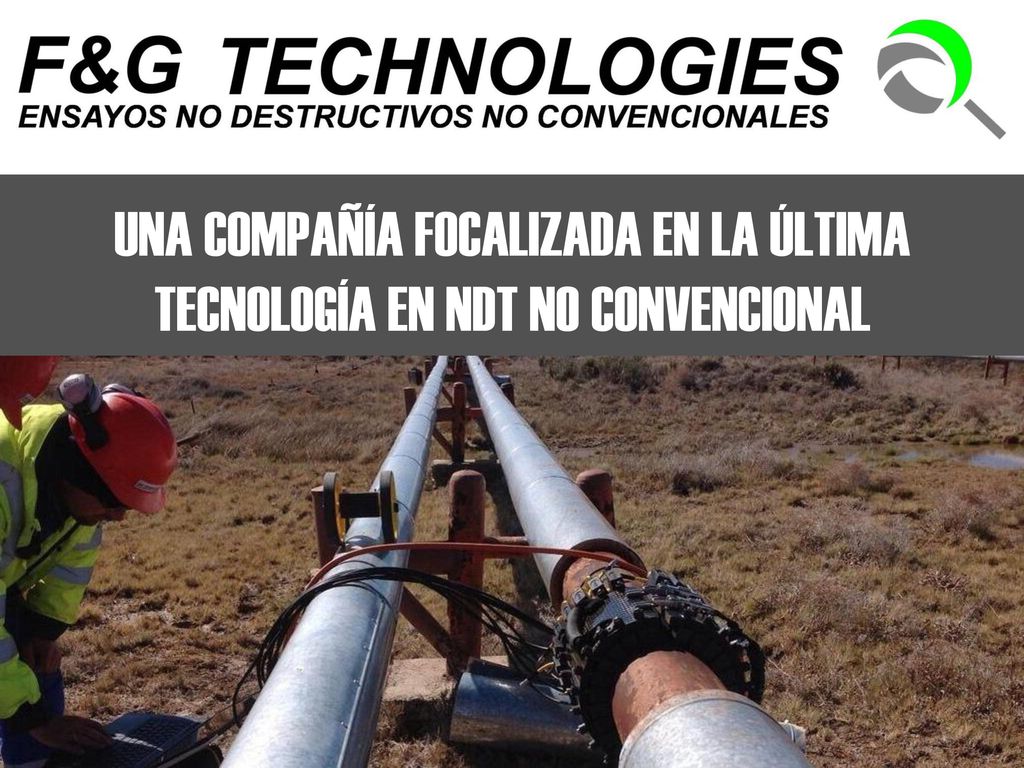

UNA COMPAÑÍA FOCALIZADA EN LA ÚLTIMA TECNOLOGÍA EN NDT NO CONVENCIONAL

Presentación del tema: "UNA COMPAÑÍA FOCALIZADA EN LA ÚLTIMA TECNOLOGÍA EN NDT NO CONVENCIONAL"— Transcripción de la presentación:

1 UNA COMPAÑÍA FOCALIZADA EN LA ÚLTIMA TECNOLOGÍA EN NDT NO CONVENCIONAL

2 BILLONES POR AÑO SE PIERDEN EN INDUSTRIAS DE US POR
$170 BILLONES POR AÑO SE PIERDEN EN INDUSTRIAS DE US POR CORROSIÓN

3 INVISIBLE MUCHAS DE ESTAS FALLAS SON OCASIONADAS POR CORROSIÓN INTERNA
E INDETECTABLE DESDE EL EXTERIOR

4 PARA CUALQUIER INSTALACIÓN PRODUCTIVA ESTÁ ASOCIADO A LA
LA MAYORÍA DE LOS AHORROS PARA CUALQUIER INSTALACIÓN PRODUCTIVA ESTÁ ASOCIADO A LA PREVENCIÓN DE FALLAS EN CUALQUIERA DE LAS ARTERIAS PRODUCTIVAS Y CUALQUIER EVENTO MEDIO AMBIENTAL

5 > $ INVERSIÓN EN MANTENIMIENTO PREDICTIVO
$ PÉRDIDAS POR PÉRDIDAS EN LA PRODUCCIÓN

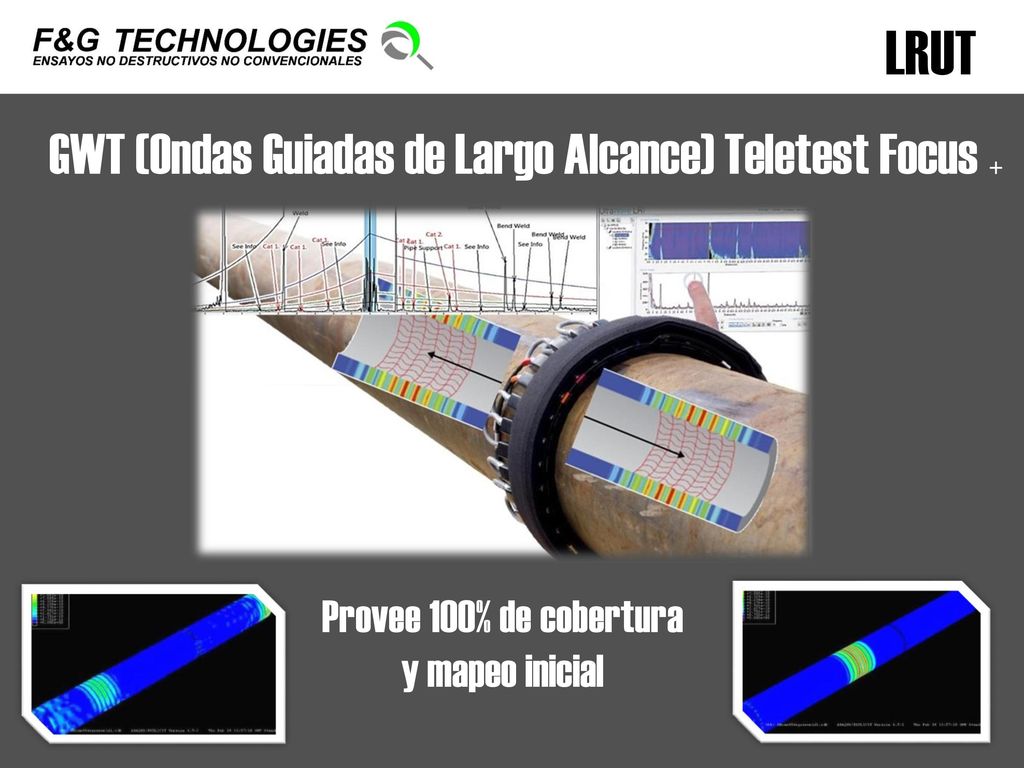

6 Provee 100% de cobertura y mapeo inicial
LRUT GWT (Ondas Guiadas de Largo Alcance) Teletest Focus + Provee 100% de cobertura y mapeo inicial

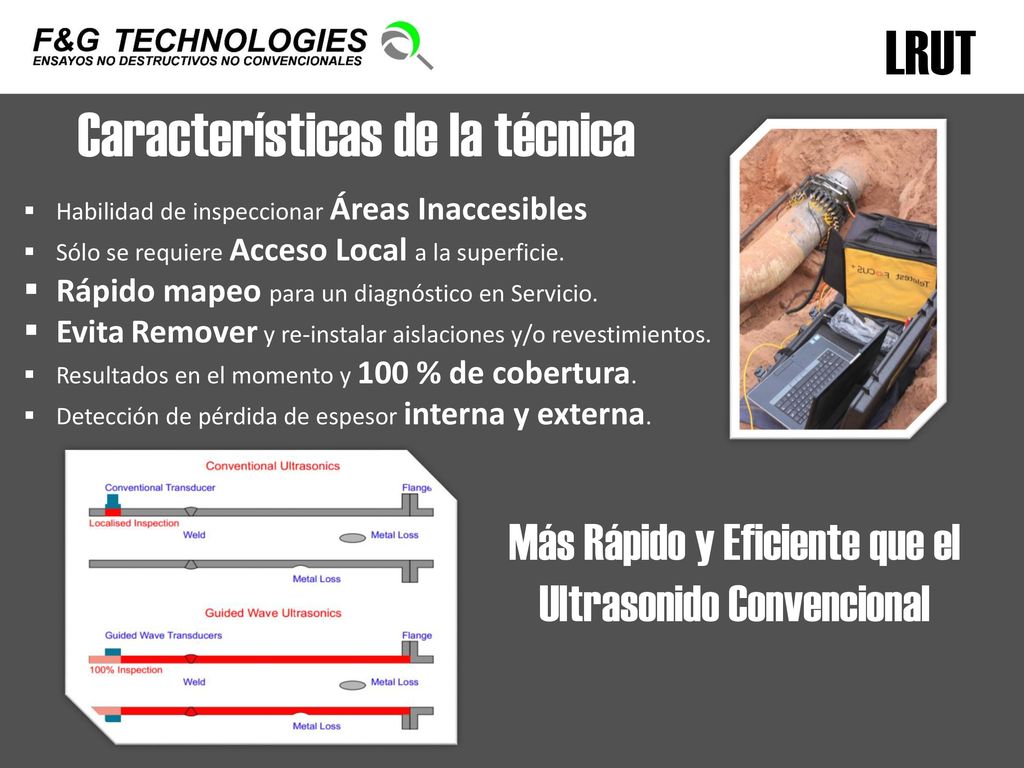

7 Más Rápido y Eficiente que el Ultrasonido Convencional
LRUT Características de la técnica Habilidad de inspeccionar Áreas Inaccesibles Sólo se requiere Acceso Local a la superficie. Rápido mapeo para un diagnóstico en Servicio. Evita Remover y re-instalar aislaciones y/o revestimientos. Resultados en el momento y 100 % de cobertura. Detección de pérdida de espesor interna y externa. Más Rápido y Eficiente que el Ultrasonido Convencional

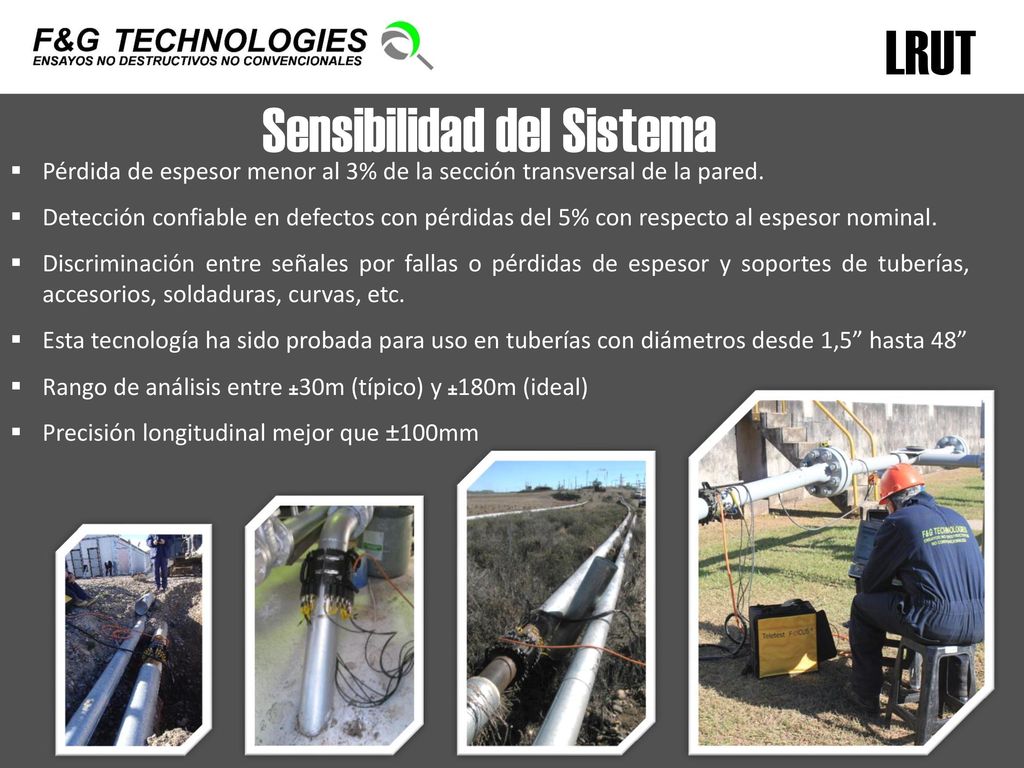

8 Sensibilidad del Sistema
LRUT Sensibilidad del Sistema Pérdida de espesor menor al 3% de la sección transversal de la pared. Detección confiable en defectos con pérdidas del 5% con respecto al espesor nominal. Discriminación entre señales por fallas o pérdidas de espesor y soportes de tuberías, accesorios, soldaduras, curvas, etc. Esta tecnología ha sido probada para uso en tuberías con diámetros desde 1,5” hasta 48” Rango de análisis entre ±30m (típico) y ±180m (ideal) Precisión longitudinal mejor que ±100mm

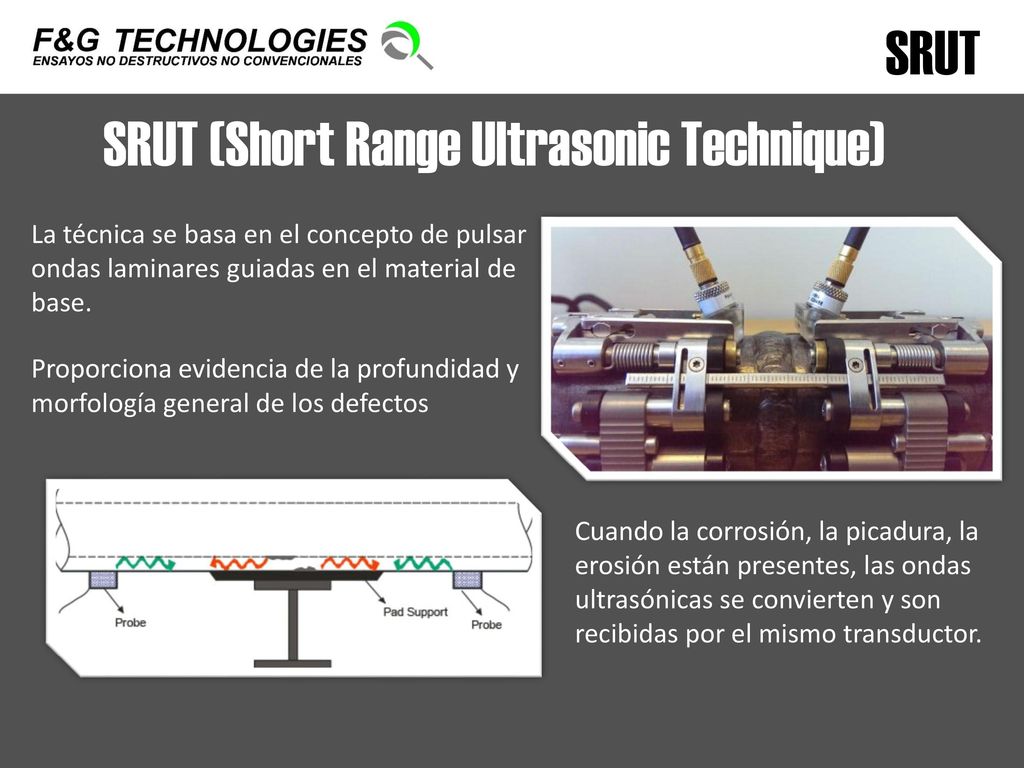

9 SRUT (Short Range Ultrasonic Technique)
La técnica se basa en el concepto de pulsar ondas laminares guiadas en el material de base. Proporciona evidencia de la profundidad y morfología general de los defectos Cuando la corrosión, la picadura, la erosión están presentes, las ondas ultrasónicas se convierten y son recibidas por el mismo transductor.

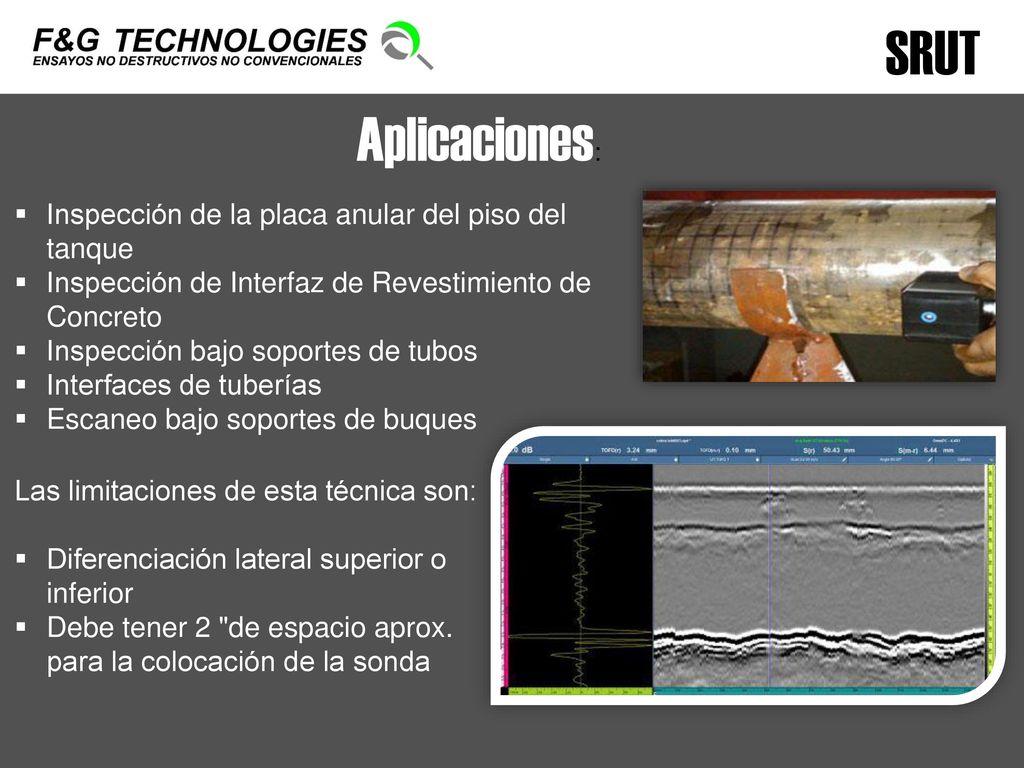

10 SRUT Aplicaciones: Inspección de la placa anular del piso del tanque
Inspección de Interfaz de Revestimiento de Concreto Inspección bajo soportes de tubos Interfaces de tuberías Escaneo bajo soportes de buques Las limitaciones de esta técnica son: Diferenciación lateral superior o inferior Debe tener 2 "de espacio aprox. para la colocación de la sonda

11 SRUT Ventajas Inspección de líneas aisladas de acceso limitado. Detección de corrosión bajo soportes sin necesidad de elevación. Inspección en lugares elevados con mínima necesidad de andamios e inspección de cruces de carreteras y tuberías enterradas. Los datos quedan completamente registrados. Protocolos de recogida de datos totalmente automatizados.

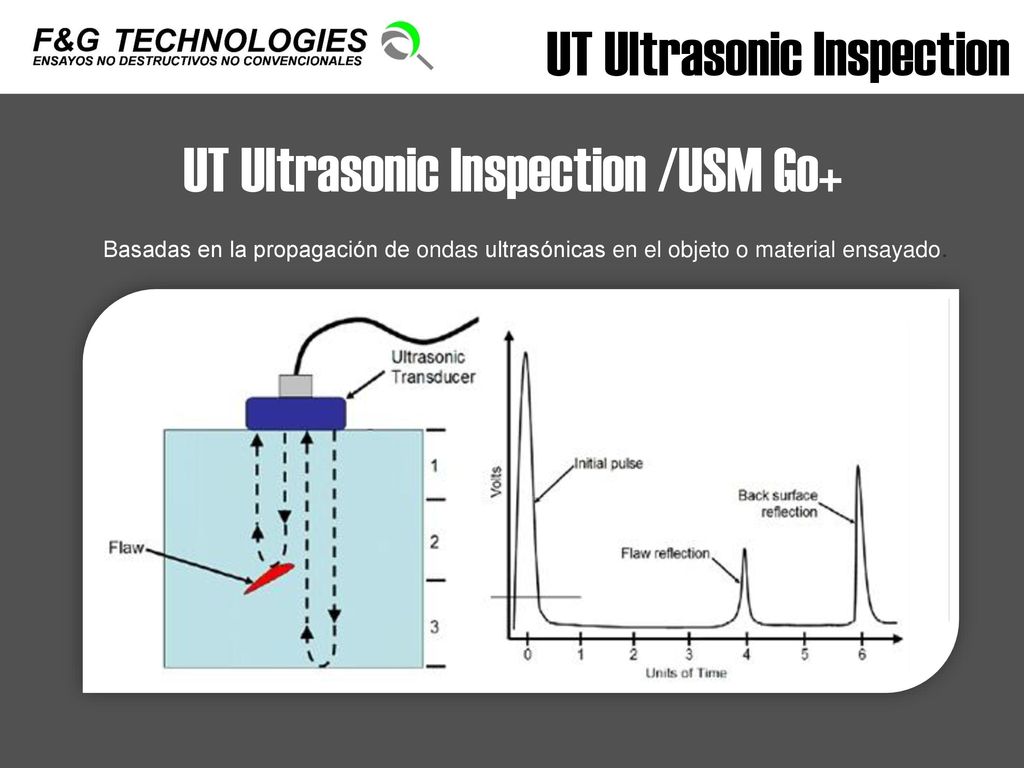

12 UT Ultrasonic Inspection
UT Ultrasonic Inspection /USM Go+ Basadas en la propagación de ondas ultrasónicas en el objeto o material ensayado.

13 UT Ultrasonic Inspection
Ultrasonido de Pantalla Scan A-B, USM Go El nuevo USM Go + lleva el END de inspección de campo al siguiente nivel. El USM Go + ha sido diseñado para proporcionar una elevada capacidad de detección de fallas en situaciones de inspección en todo el espectro industrial y de procesos, desde el sector aeroespacial hasta la generación de energía y desde el sector automotriz hasta la industria del petróleo y el gas.

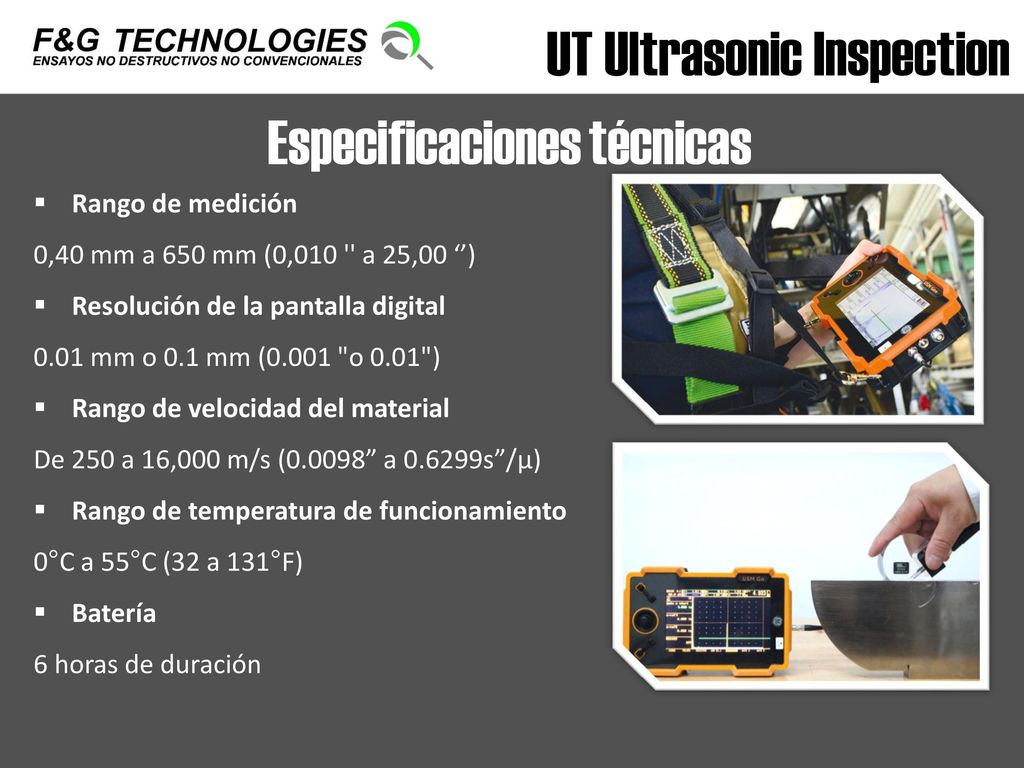

14 UT Ultrasonic Inspection Especificaciones técnicas
Rango de medición 0,40 mm a 650 mm (0,010 '' a 25,00 ‘’) Resolución de la pantalla digital 0.01 mm o 0.1 mm (0.001 "o 0.01") Rango de velocidad del material De 250 a 16,000 m/s (0.0098” a s”/μ) Rango de temperatura de funcionamiento 0°C a 55°C (32 a 131°F) Batería 6 horas de duración

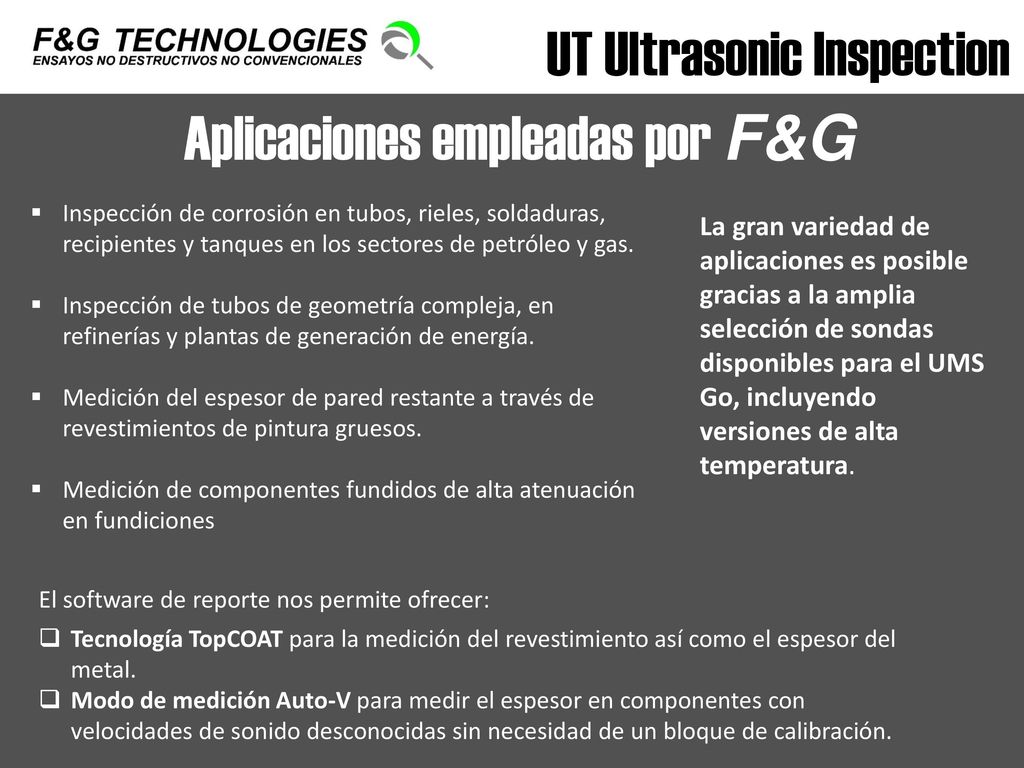

15 UT Ultrasonic Inspection Aplicaciones empleadas por F&G
Inspección de corrosión en tubos, rieles, soldaduras, recipientes y tanques en los sectores de petróleo y gas. Inspección de tubos de geometría compleja, en refinerías y plantas de generación de energía. Medición del espesor de pared restante a través de revestimientos de pintura gruesos. Medición de componentes fundidos de alta atenuación en fundiciones La gran variedad de aplicaciones es posible gracias a la amplia selección de sondas disponibles para el UMS Go, incluyendo versiones de alta temperatura. El software de reporte nos permite ofrecer: Tecnología TopCOAT para la medición del revestimiento así como el espesor del metal. Modo de medición Auto-V para medir el espesor en componentes con velocidades de sonido desconocidas sin necesidad de un bloque de calibración.

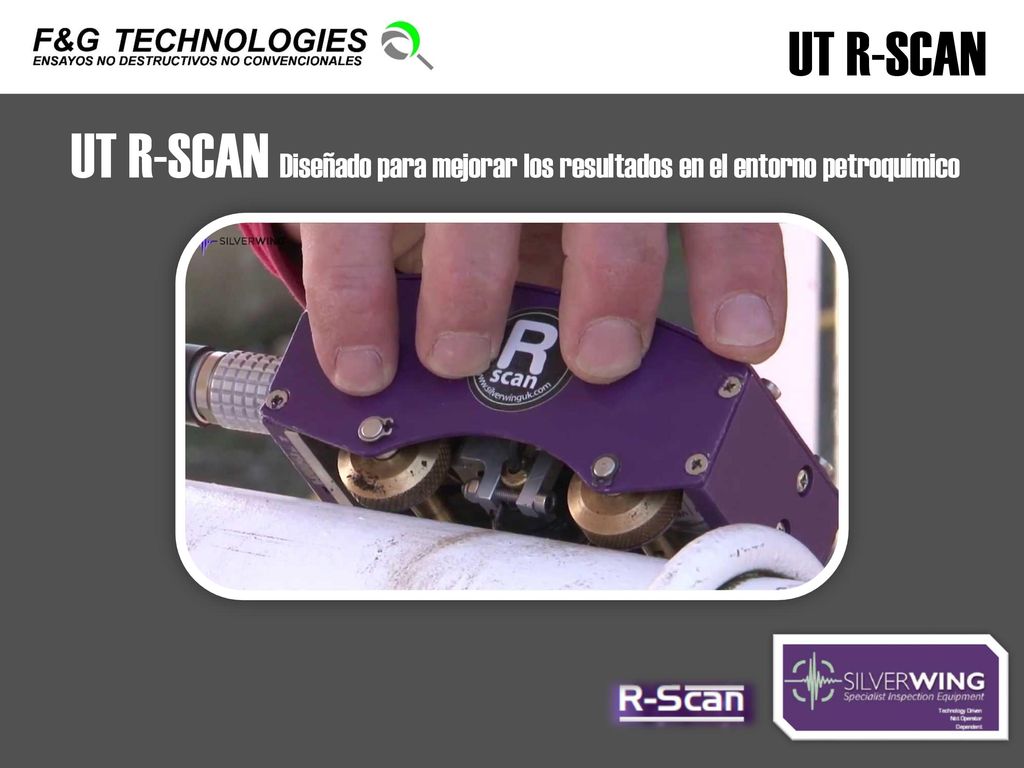

16 UT R-SCAN UT R-SCAN Diseñado para mejorar los resultados en el entorno petroquímico

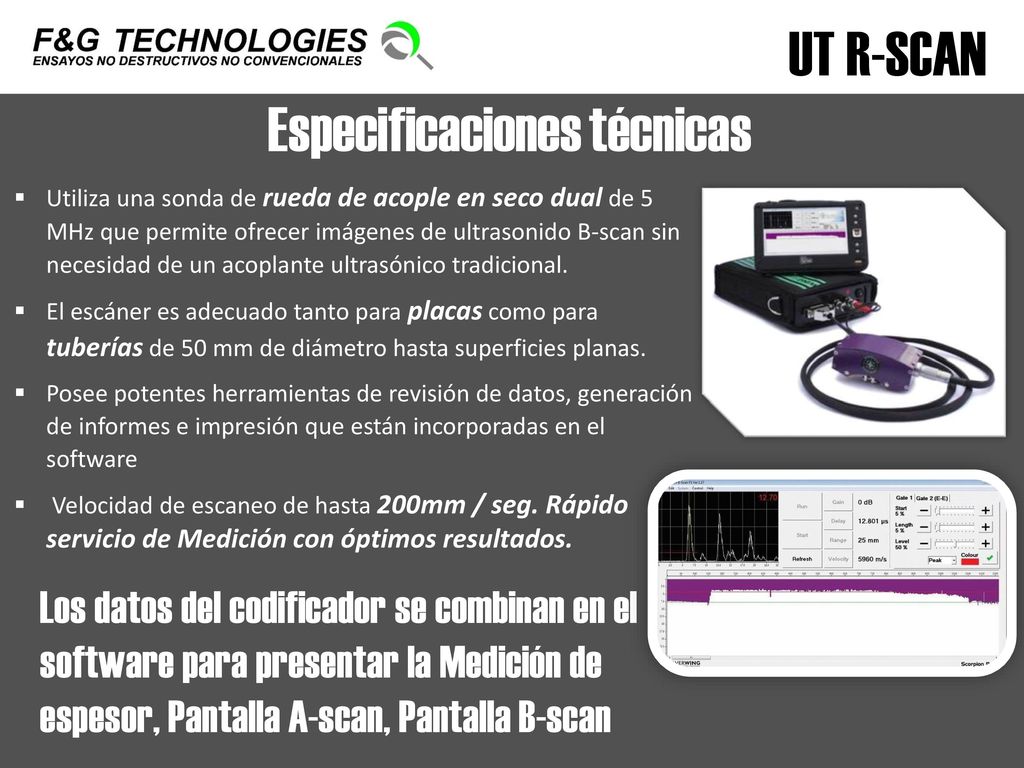

17 Especificaciones técnicas
UT R-SCAN Especificaciones técnicas Utiliza una sonda de rueda de acople en seco dual de 5 MHz que permite ofrecer imágenes de ultrasonido B-scan sin necesidad de un acoplante ultrasónico tradicional. El escáner es adecuado tanto para placas como para tuberías de 50 mm de diámetro hasta superficies planas. Posee potentes herramientas de revisión de datos, generación de informes e impresión que están incorporadas en el software Velocidad de escaneo de hasta 200mm / seg. Rápido servicio de Medición con óptimos resultados. Los datos del codificador se combinan en el software para presentar la Medición de espesor, Pantalla A-scan, Pantalla B-scan

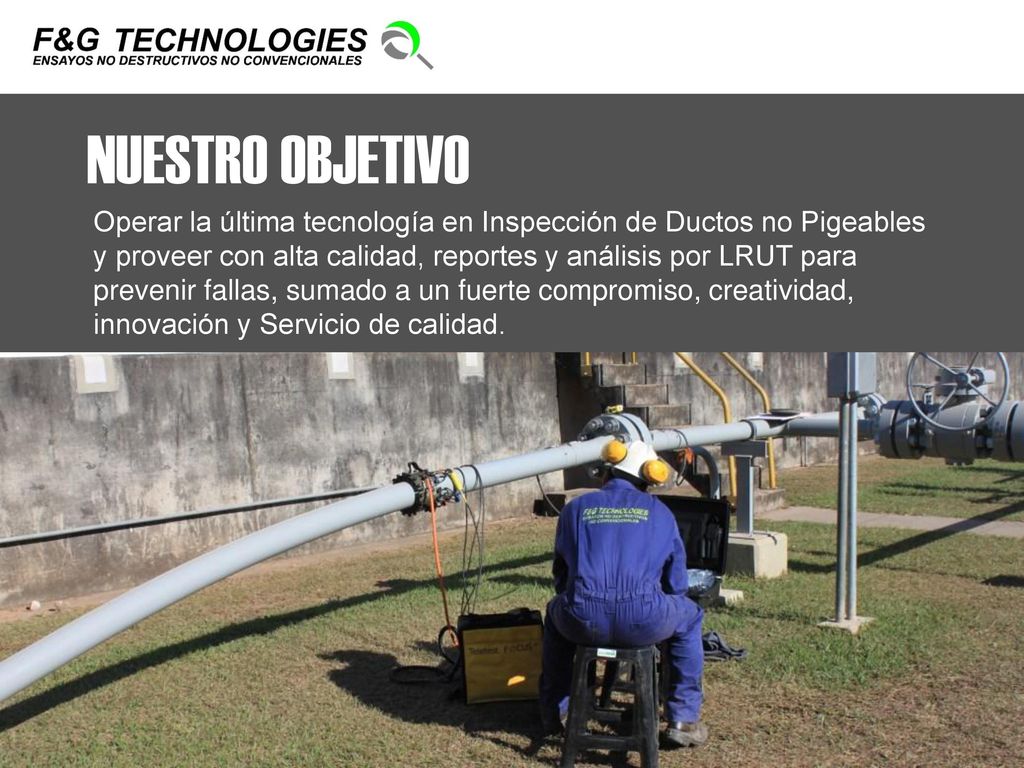

18 NUESTRO OBJETIVO Operar la última tecnología en Inspección de Ductos no Pigeables y proveer con alta calidad, reportes y análisis por LRUT para prevenir fallas, sumado a un fuerte compromiso, creatividad, innovación y Servicio de calidad.

19 +50 CLIENTES

20 CONTÁCTESE Ventas en Chile, Argentina, Brasil y Bolivia
Tel Del Caminante 20 Complejo Puerta Norte I – Of. 307 Nordelta - Argentina
