1 Quito, 06 de Enero del 2017 Presentación 17
FACILIDADES DE SUPERFICIE I 2015A Quito, 06 de Enero del Presentación 17

2 FACILIDADES DE SUPERFICIE I
CODIGO – PTR714 2016B ING. ALVARO GALLEGOS ERAS, MSc. ESCUELA POLITECNICA NACIONAL FACULTAD DE INGENIERÍA EN GEOLOGÍA Y PETRÓLEOS

3 . .

4 Instrumentos de Control Volumétrico LACT
.

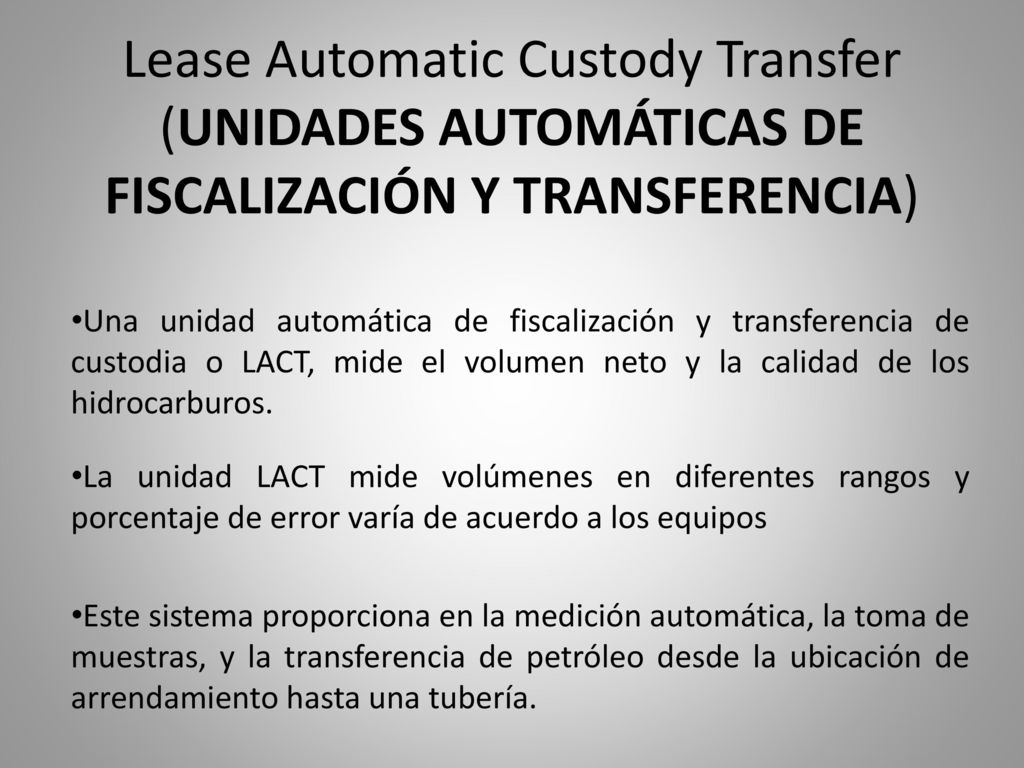

5 Lease Automatic Custody Transfer (UNIDADES AUTOMÁTICAS DE FISCALIZACIÓN Y TRANSFERENCIA)
Una unidad automática de fiscalización y transferencia de custodia o LACT, mide el volumen neto y la calidad de los hidrocarburos. La unidad LACT mide volúmenes en diferentes rangos y porcentaje de error varía de acuerdo a los equipos Este sistema proporciona en la medición automática, la toma de muestras, y la transferencia de petróleo desde la ubicación de arrendamiento hasta una tubería.

6 FACILIDADES DE SUPERFICIE I
Debido a la exactitud requerida, se requiere una calibración periódica. Se requiere la presencia gubernamental (ARCH) para aprobar las calibraciones y las mediciones. Mantenimiento adecuado de los equipos

7 FACILDADES DE SPERFICIE I
.

8

9 FACILIDADES DE SUPERFICIE I
La manera más simple y más eficaz para transferir la propiedad (poder) de hidrocarburos entre un comprador y un vendedor es mediante uso de un medidor de líquido preciso. Este sistema de medición se conoce comúnmente como unidad de transferencia de custodia de arrendamiento automática (LACT), cuando la propiedad se transfiere a un contrato de arrendamiento de producción. Cuando la propiedad se transfiere fuera de un contrato de arrendamiento de producción, como una transferencia entre compañías de tuberías, un sistema de medición puede ser denominado como una unidad de transferencia de Custodia automática (ACT).

10 Medidores de desplazamiento positivo
Trabajan mediante el seguimiento del volumen de flujo que desplaza físicamente una parte del metro. Ventajas Desventajas Alto grado de precisión. Son más susceptibles al daño por crudo altamente corrosivo. Maneja una gama de diferentes viscosidades sin ser deteriorado. Experimentan problemas de subidas de flujo.

11 FACILIDADES DE SUPERFICIE I
Medidor de desplazamiento positivo

12 Medidores de turbina convencional
Utilizan la energía mecánica presente en el flujo de crudo para girar una turbina. Cuanto más rápido el flujo, más rápido gira la turbina. Las revoluciones de la turbina se pueden utilizar para medir el flujo. Ventajas Desventajas Manejan una amplia gama de caudales, temperaturas y presiones. Son sensibles a los cambios de viscosidad. Son relativamente pequeños y de bajo costo. No manejan bien alta viscosidad. Requieren que el flujo se encuentre condicionado para evitar daños. Necesitan válvulas de control de presión para evitar la cavitación.

13 Facilidades de Superficie I
.

14 FACILIDADES DE SUPERFICIE I
Medidores LACT

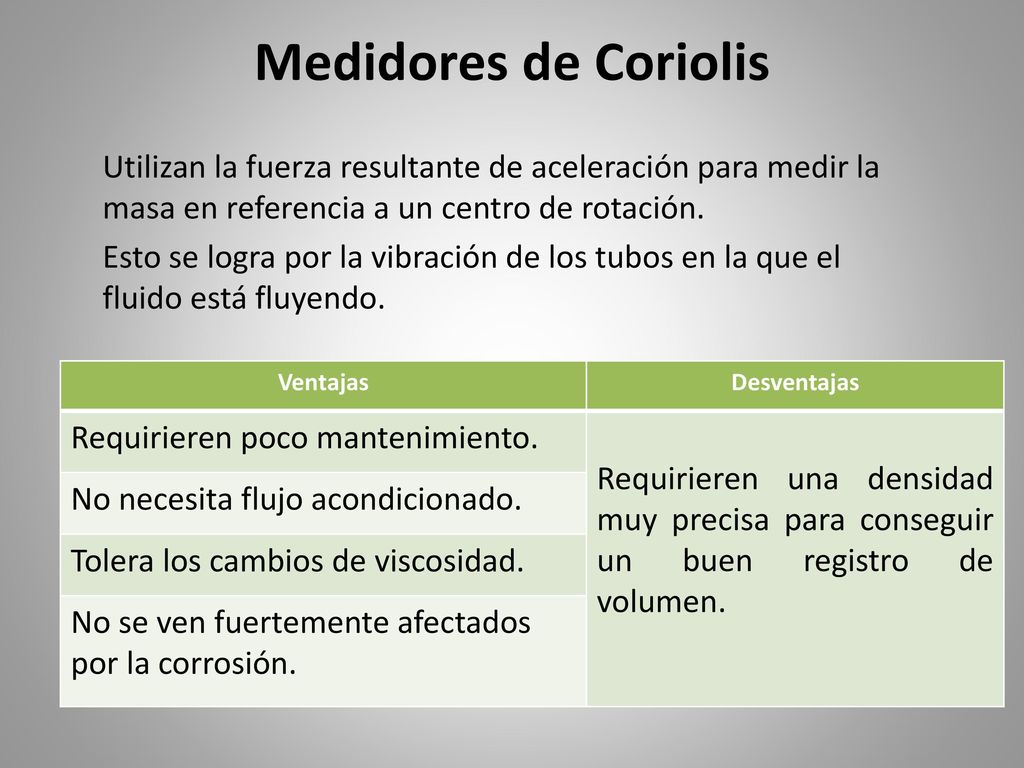

15 Medidores de Coriolis Utilizan la fuerza resultante de aceleración para medir la masa en referencia a un centro de rotación. Esto se logra por la vibración de los tubos en la que el fluido está fluyendo. Ventajas Desventajas Requirieren poco mantenimiento. Requirieren una densidad muy precisa para conseguir un buen registro de volumen. No necesita flujo acondicionado. Tolera los cambios de viscosidad. No se ven fuertemente afectados por la corrosión.

16 FACILIDADES DE SUPERFICIE i
Medidores de CORIOLIS

17 Medidores ultrasónicos
Utilizan ondas sonoras para medir la velocidad de flujo de crudo. La frecuencia de la onda de sonido se refleja de nuevo debido al efecto Doppler y luego se puede medir. Ventajas Desventajas Son bastante precisos. Trabajan con un amplio rango de caudales. Son muy sensibles a la presencia de gas, sedimentos y agua. No son susceptibles a caídas de presión. Son propensos a la suciedad. Trabajan de manera bidireccional.

18 FACILIDADES DE SUPERFICIE I
Medidores Ultrasónicos

19 FACILIDADES DE SUPERFICIE I
CALIBRADORES O PROBADORES (PROVERS)

20 Facilidades de Superficie I
Visitar las páginas web: Prover Bidireccional: Medidor Cariolis: LACT:

21 FACILIDADES DE SUPERFICIE I
¿PREGUNTAS? ¡GRACIAS!
