12NORMALIZACIÓN CORTES-VISTAS

Presentación del tema: "12NORMALIZACIÓN CORTES-VISTAS"— Transcripción de la presentación:

1 12NORMALIZACIÓN CORTES-VISTAS
Duración:1 sesión+3 prácticas 12NORMALIZACIÓN CORTES-VISTAS Enlaces de interés:

2 Normalización: vistas y acotación

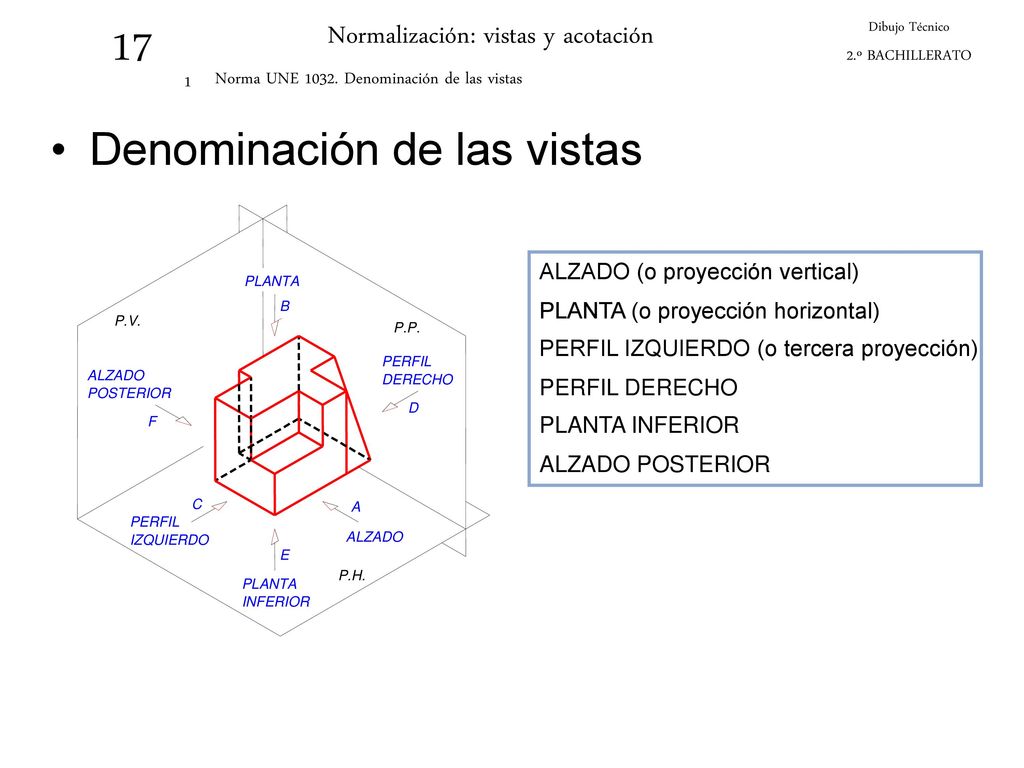

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 1 Norma UNE Denominación de las vistas Denominación de las vistas P.V. P.H. P.P. ALZADO (o proyección vertical) PLANTA B PLANTA (o proyección horizontal) PERFIL IZQUIERDO (o tercera proyección) PERFIL DERECHO POSTERIOR ALZADO PERFIL DERECHO D F PLANTA INFERIOR ALZADO POSTERIOR C A IZQUIERDO PERFIL E ALZADO PLANTA INFERIOR

3 Normalización: vistas y acotación

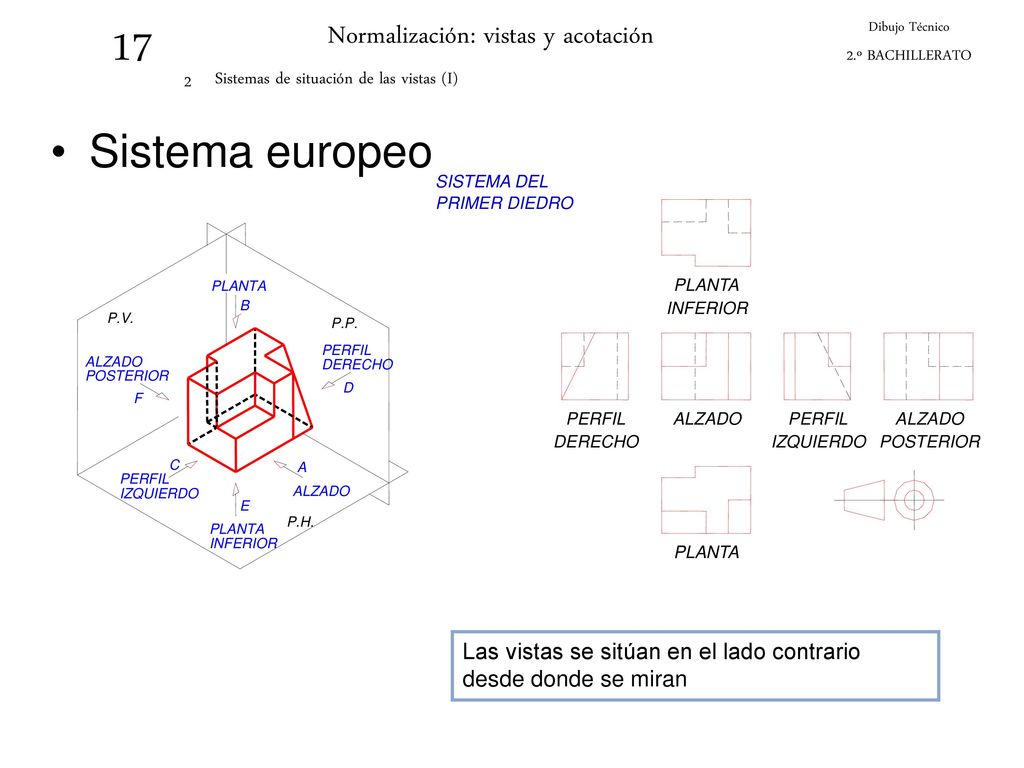

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 2 Sistemas de situación de las vistas (I) Sistema europeo SISTEMA DEL PRIMER DIEDRO INFERIOR PLANTA P.V. P.H. P.P. PLANTA B PERFIL DERECHO ALZADO PERFIL IZQUIERDO ALZADO POSTERIOR PERFIL DERECHO POSTERIOR ALZADO D F C A IZQUIERDO PERFIL PLANTA E ALZADO PLANTA INFERIOR Las vistas se sitúan en el lado contrario desde donde se miran

4 Normalización: vistas y acotación

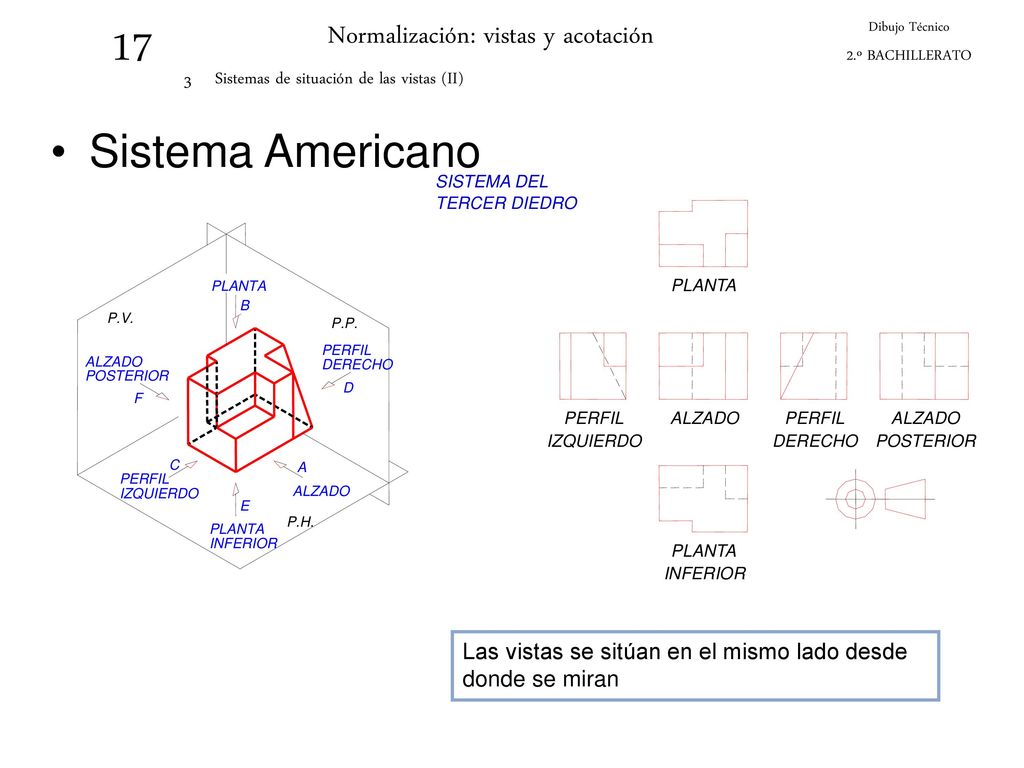

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 3 Sistemas de situación de las vistas (II) Sistema Americano SISTEMA DEL TERCER DIEDRO PLANTA P.V. P.H. P.P. PLANTA B IZQUIERDO PERFIL ALZADO DERECHO PERFIL POSTERIOR ALZADO PERFIL DERECHO POSTERIOR ALZADO D F C A IZQUIERDO PERFIL INFERIOR PLANTA E ALZADO PLANTA INFERIOR Las vistas se sitúan en el mismo lado desde donde se miran

5 Normalización: vistas y acotación
17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 4 Vistas particulares. Croquización Vistas parciales y locales. Croquización Vista parcial: dibujo de una vista que no corresponde con ninguna de las vistas ortogonales de proyección Vista local: dibujo ampliado de detalle de una zona identificada de la pieza B A 6 B(5:1) A Croquización Croquis: Dibujo de proporciones de un objeto realizado a mano alzada con lapicero

6 Normalización: vistas y acotación

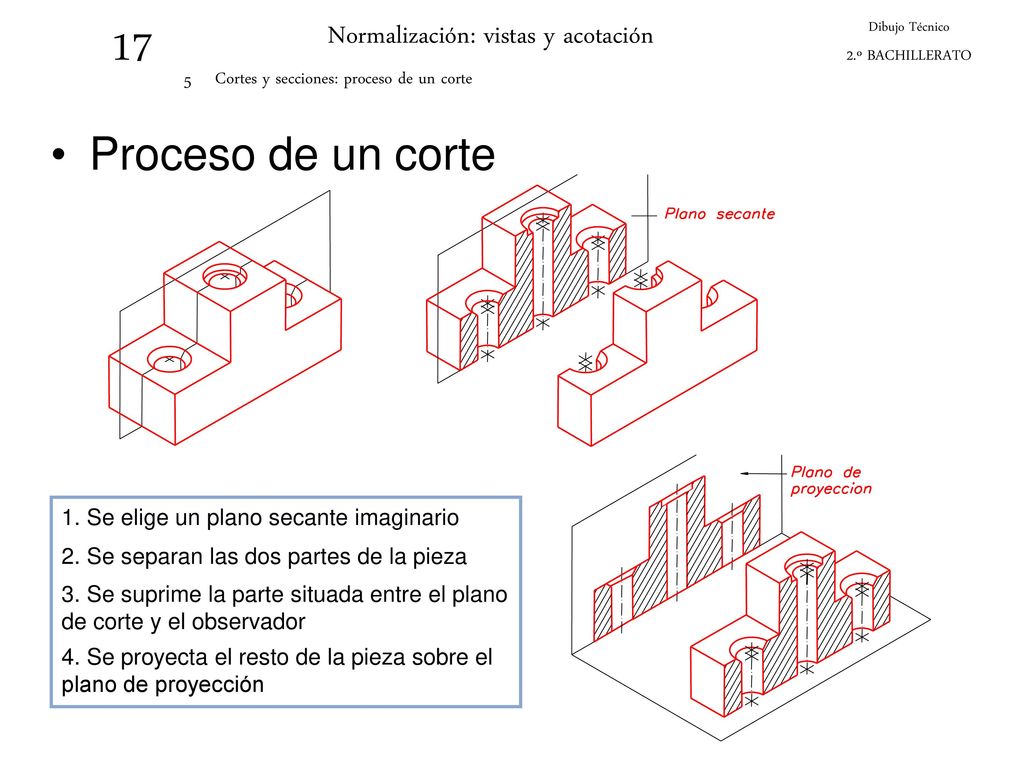

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 5 Cortes y secciones: proceso de un corte Proceso de un corte 1. Se elige un plano secante imaginario 2. Se separan las dos partes de la pieza 3. Se suprime la parte situada entre el plano de corte y el observador 4. Se proyecta el resto de la pieza sobre el plano de proyección

7 Normalización: vistas y acotación

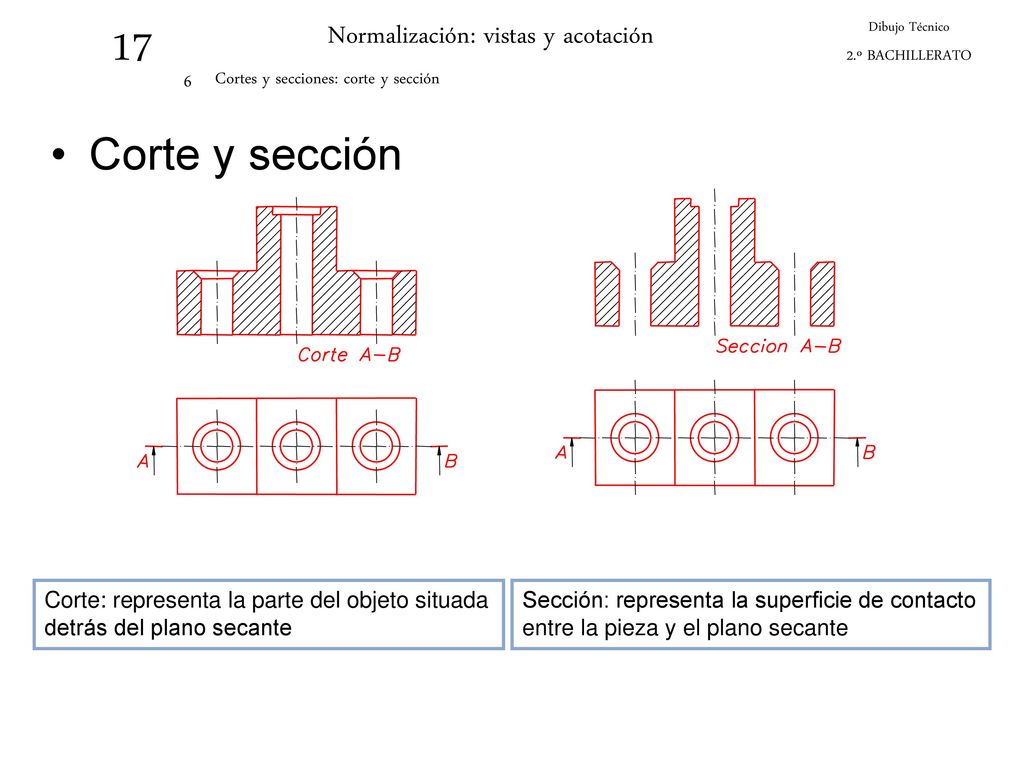

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 6 Cortes y secciones: corte y sección Corte y sección Corte: representa la parte del objeto situada detrás del plano secante Sección: representa la superficie de contacto entre la pieza y el plano secante

8 Normalización: vistas y acotación

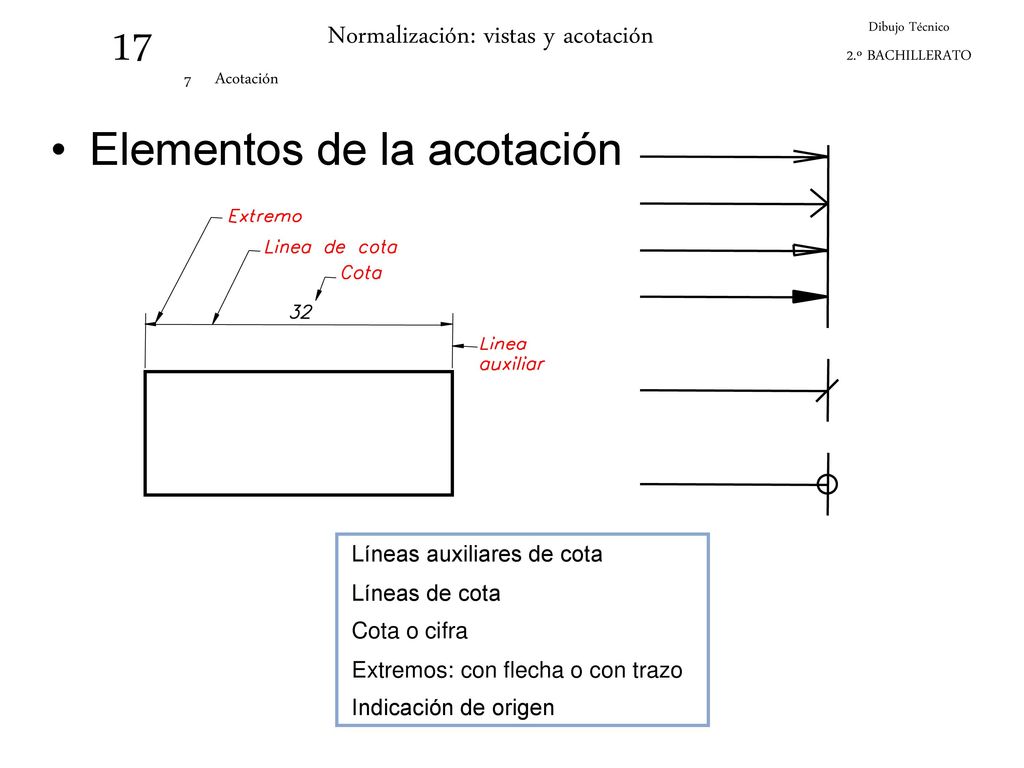

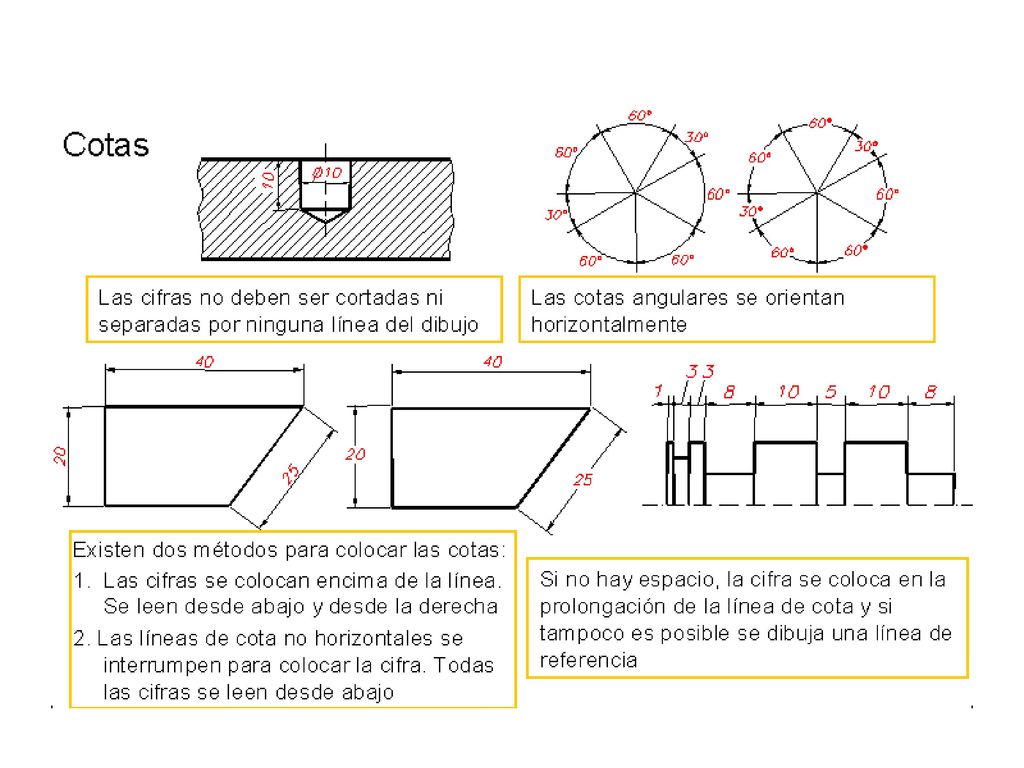

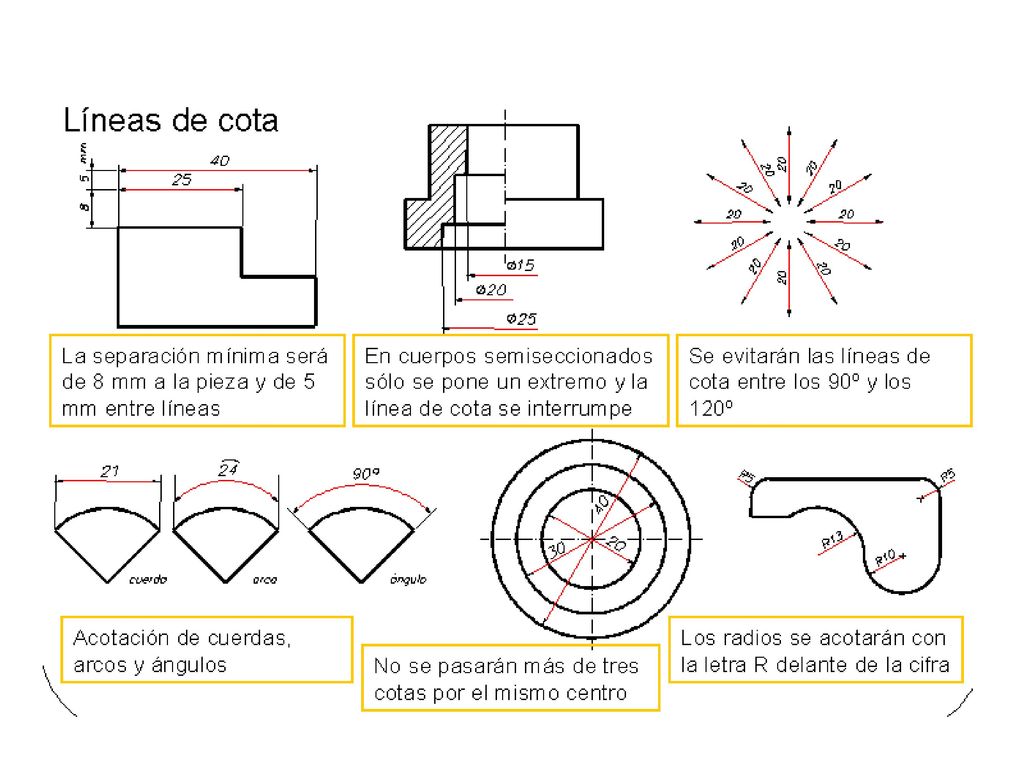

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 7 Acotación Elementos de la acotación Líneas auxiliares de cota Líneas de cota Cota o cifra Extremos: con flecha o con trazo Indicación de origen

9 Normalización: vistas y acotación

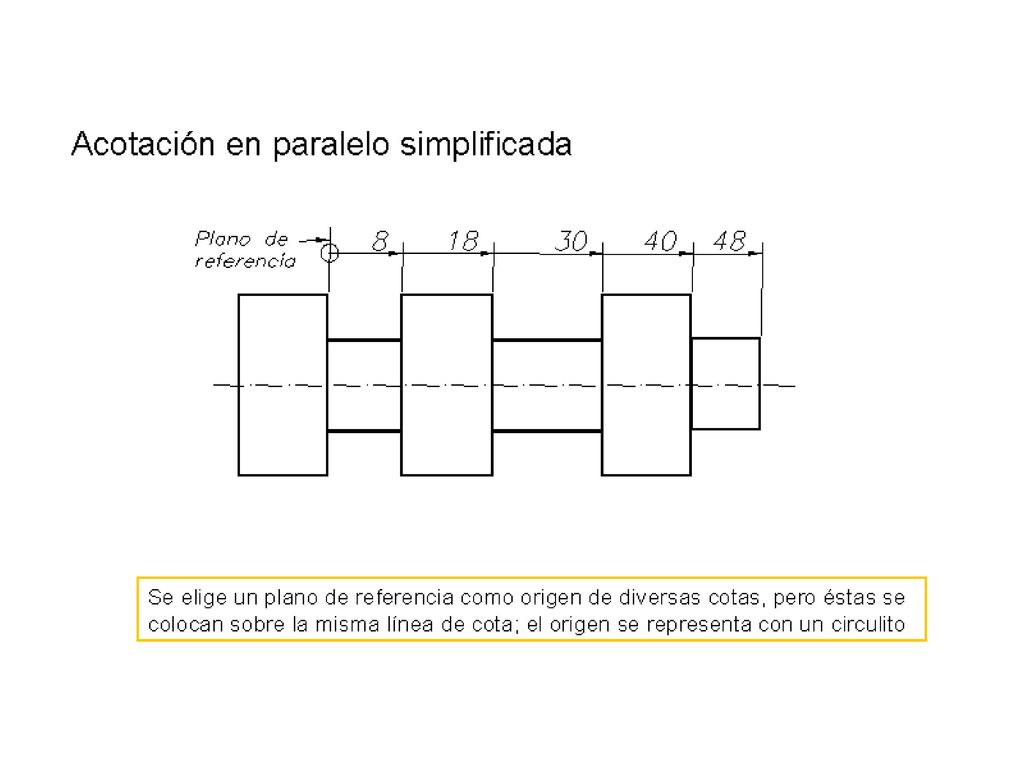

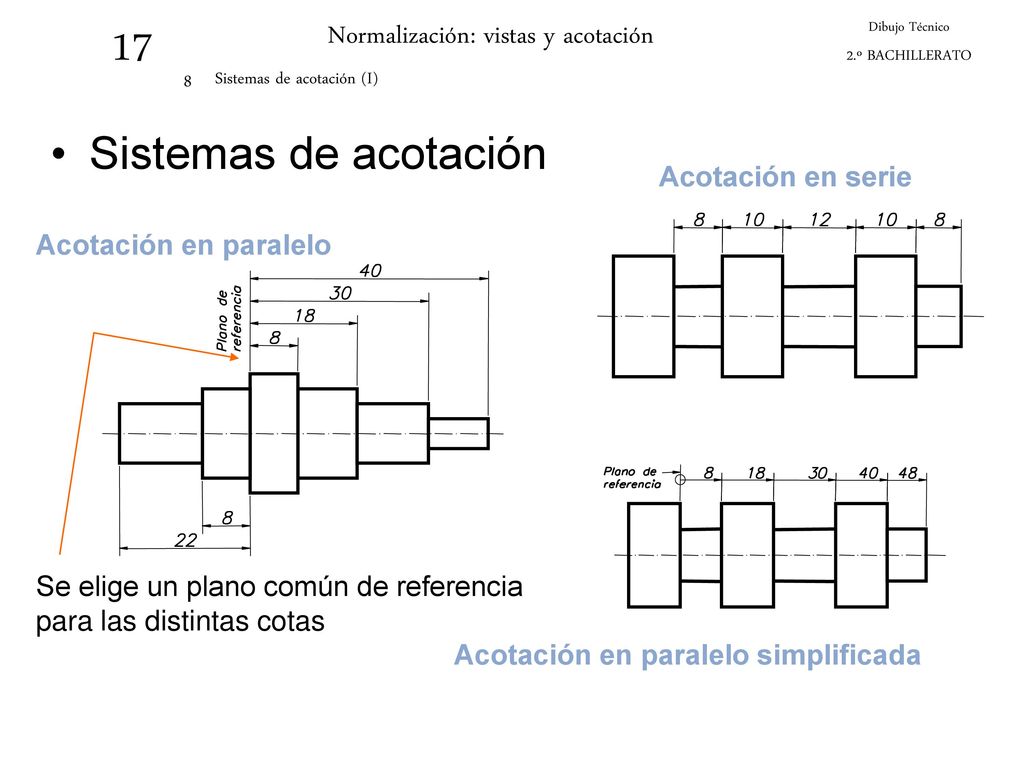

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 8 Sistemas de acotación (I) Sistemas de acotación Acotación en serie Acotación en paralelo Se elige un plano común de referencia para las distintas cotas Acotación en paralelo simplificada

10

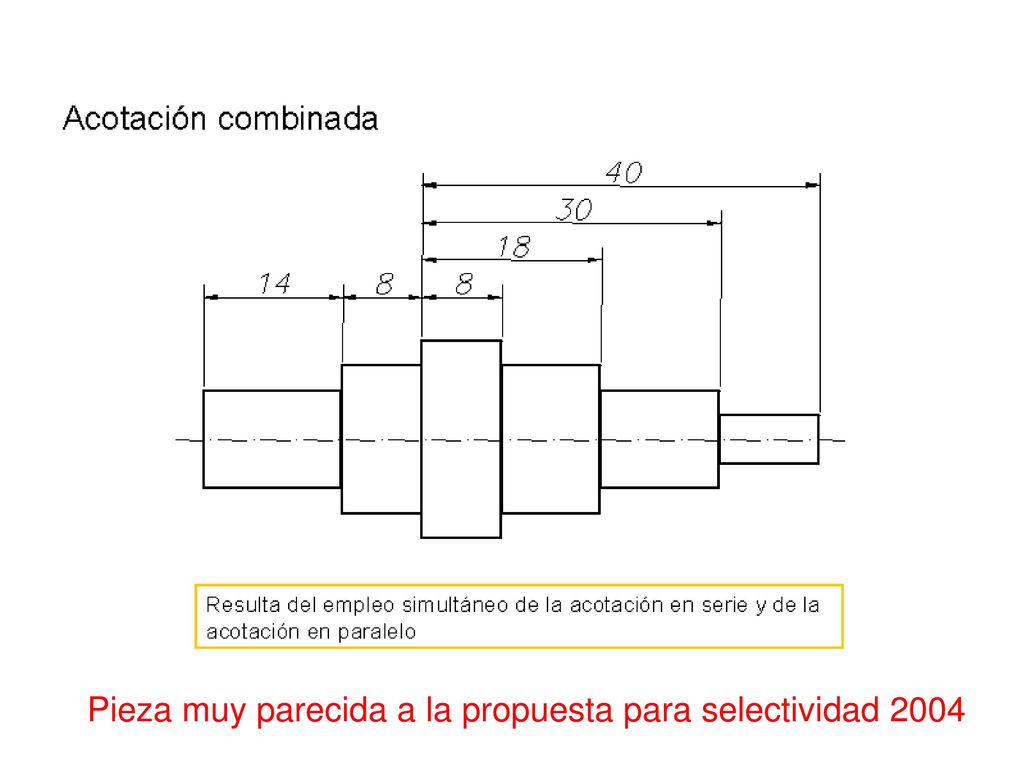

11 Pieza muy parecida a la propuesta para selectividad 2004

12 Normalización: vistas y acotación

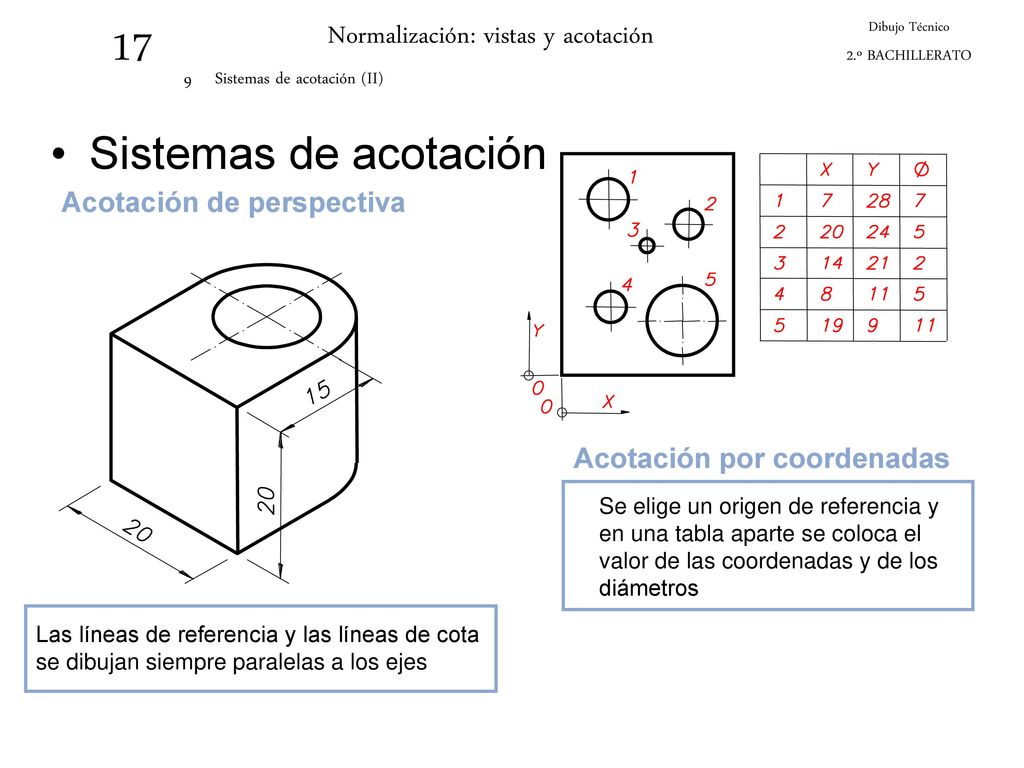

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 9 Sistemas de acotación (II) Sistemas de acotación Acotación de perspectiva Acotación por coordenadas Se elige un origen de referencia y en una tabla aparte se coloca el valor de las coordenadas y de los diámetros Las líneas de referencia y las líneas de cota se dibujan siempre paralelas a los ejes

13

14

15

16

17

18 Normalización: vistas y acotación

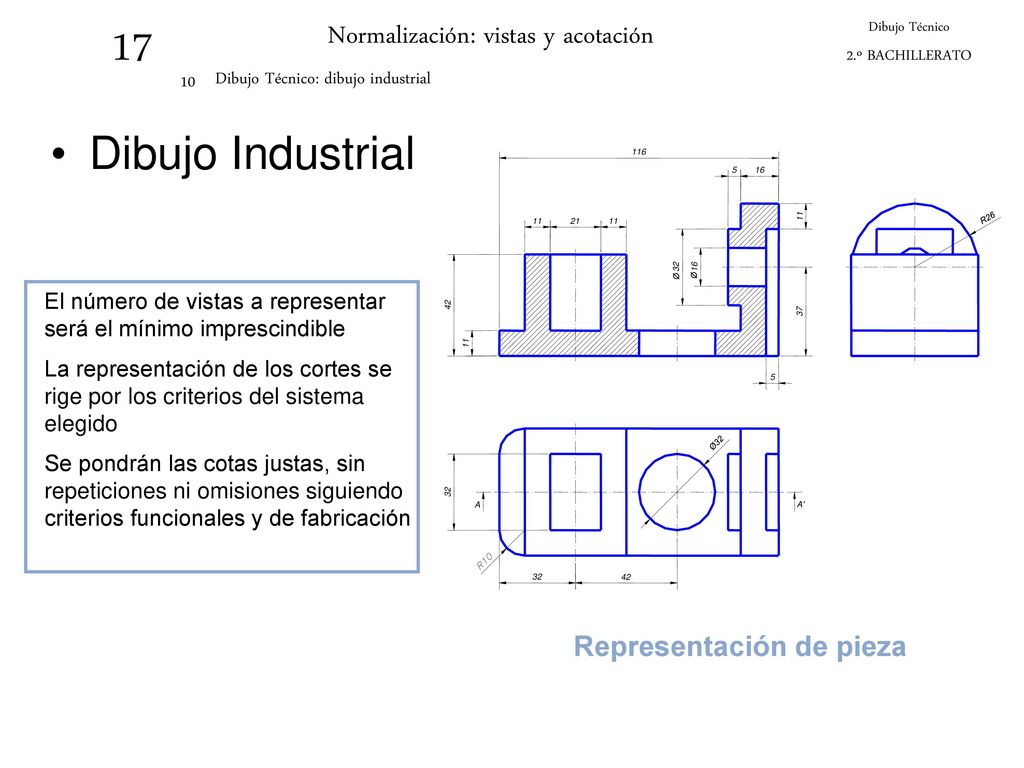

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 10 Dibujo Técnico: dibujo industrial Dibujo Industrial 32 42 11 37 Ø32 A A' 5 116 21 16 Ø R26 El número de vistas a representar será el mínimo imprescindible La representación de los cortes se rige por los criterios del sistema elegido Se pondrán las cotas justas, sin repeticiones ni omisiones siguiendo criterios funcionales y de fabricación Representación de pieza

19 Normalización: vistas y acotación

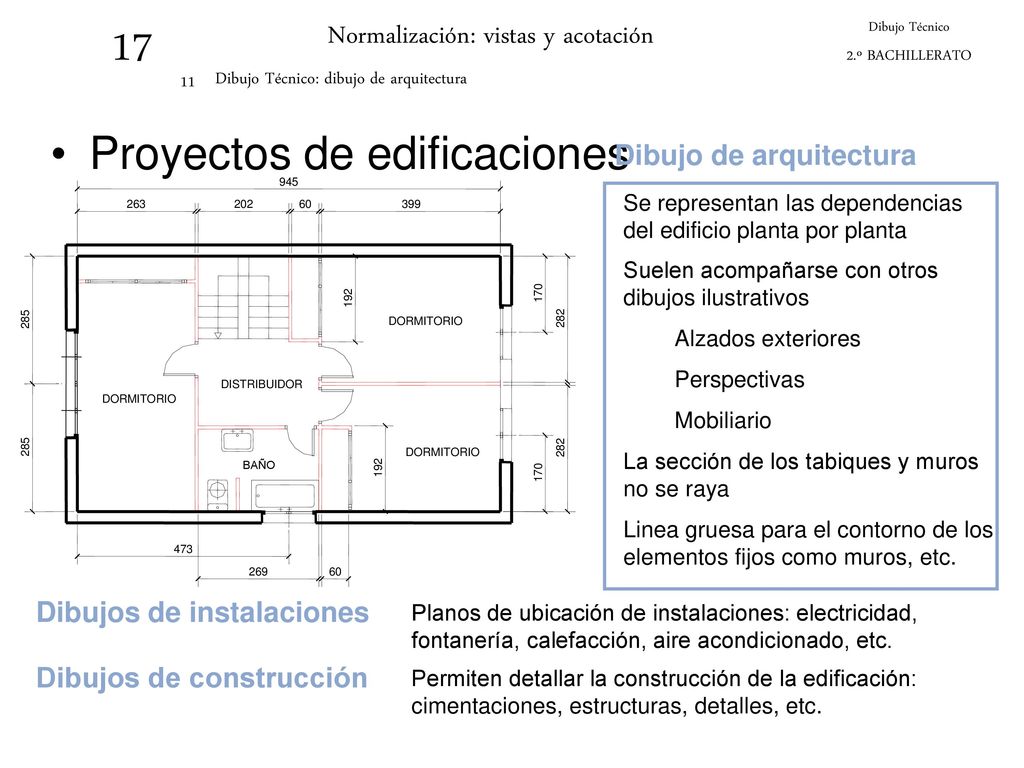

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 11 Dibujo Técnico: dibujo de arquitectura Proyectos de edificaciones Dibujo de arquitectura 192 399 945 285 473 60 269 BAÑO 263 DORMITORIO 202 DISTRIBUIDOR 282 170 Se representan las dependencias del edificio planta por planta Suelen acompañarse con otros dibujos ilustrativos Alzados exteriores Perspectivas Mobiliario La sección de los tabiques y muros no se raya Linea gruesa para el contorno de los elementos fijos como muros, etc. Dibujos de instalaciones Planos de ubicación de instalaciones: electricidad, fontanería, calefacción, aire acondicionado, etc. Dibujos de construcción Permiten detallar la construcción de la edificación: cimentaciones, estructuras, detalles, etc.

20 Normalización: vistas y acotación

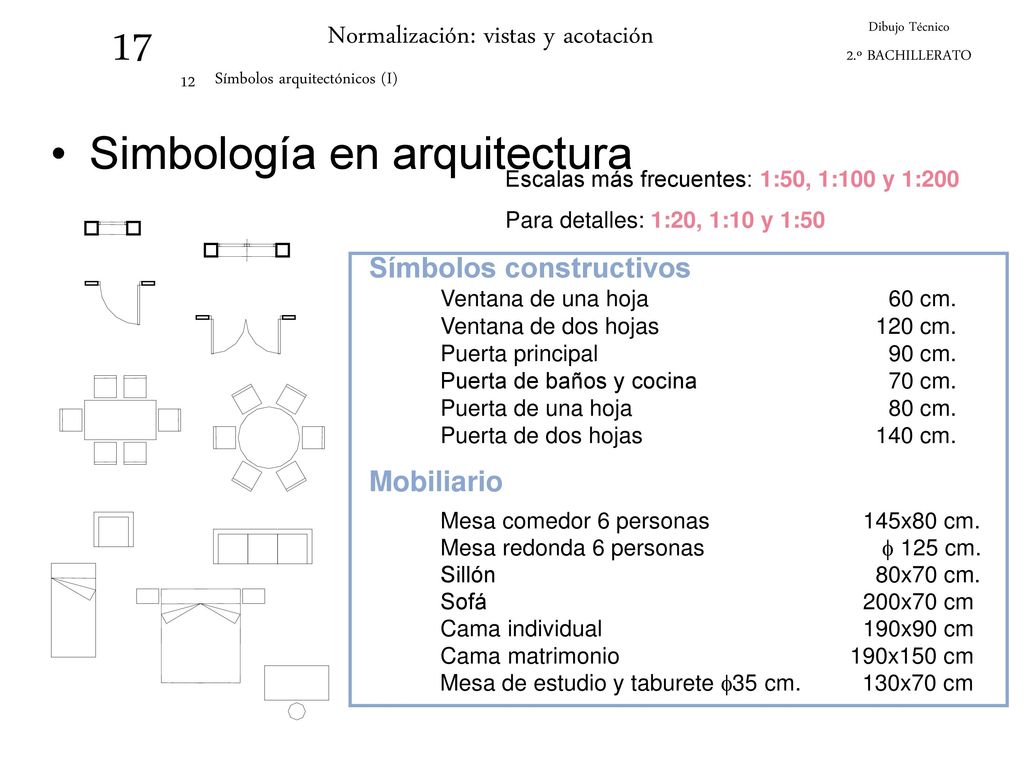

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 12 Símbolos arquitectónicos (I) Simbología en arquitectura Escalas más frecuentes: 1:50, 1:100 y 1:200 Para detalles: 1:20, 1:10 y 1:50 Símbolos constructivos Ventana de una hoja cm. Ventana de dos hojas cm. Puerta principal cm. Puerta de baños y cocina cm. Puerta de una hoja cm. Puerta de dos hojas cm. Mobiliario Mesa comedor 6 personas x80 cm. Mesa redonda 6 personas f 125 cm. Sillón x70 cm. Sofá x70 cm Cama individual x90 cm Cama matrimonio 190x150 cm Mesa de estudio y taburete f35 cm x70 cm

21 Normalización: vistas y acotación

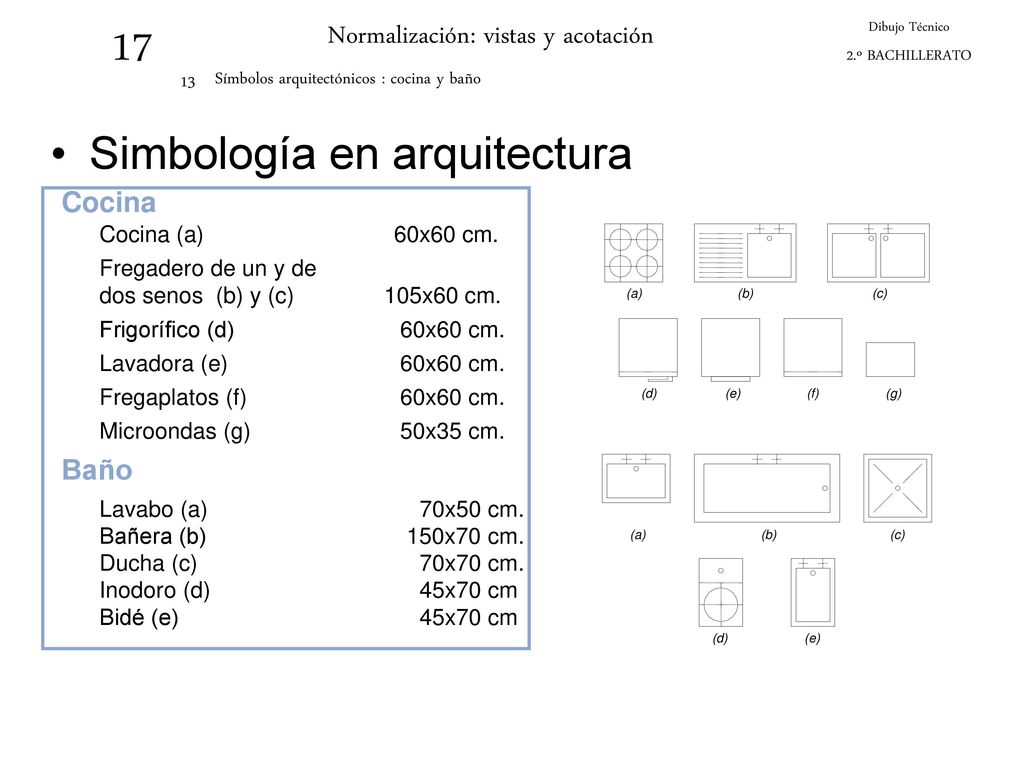

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 13 Símbolos arquitectónicos : cocina y baño Simbología en arquitectura Cocina Cocina (a) x60 cm. (a) (b) (c) Fregadero de un y de dos senos (b) y (c) x60 cm. Frigorífico (d) x60 cm. (d) (e) (f) Lavadora (e) x60 cm. (g) Fregaplatos (f) x60 cm. Microondas (g) x35 cm. Baño (a) (b) (c) Lavabo (a) x50 cm. Bañera (b) x70 cm. Ducha (c) x70 cm. (d) (e) Inodoro (d) 45x70 cm Bidé (e) x70 cm

22 Normalización: vistas y acotación

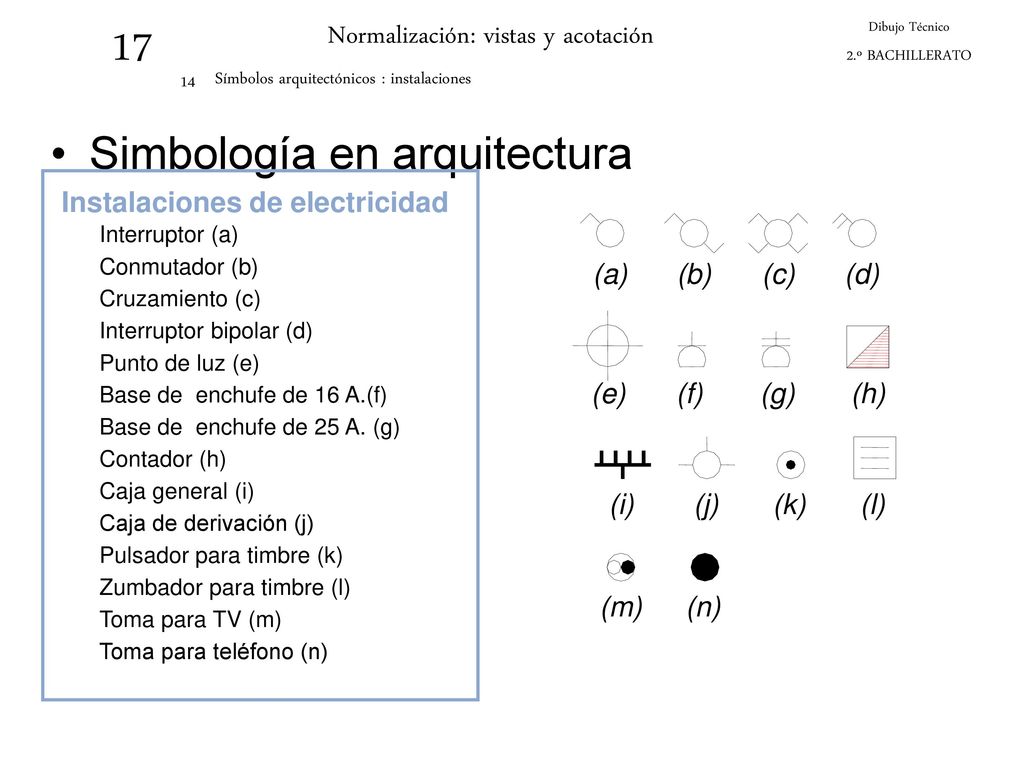

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 14 Símbolos arquitectónicos : instalaciones Simbología en arquitectura Instalaciones de electricidad Interruptor (a) (a) (b) (c) (d) Conmutador (b) Cruzamiento (c) Interruptor bipolar (d) (e) (f) (g) (h) Punto de luz (e) Base de enchufe de 16 A.(f) Base de enchufe de 25 A. (g) Contador (h) (j) (l) (i) (k) Caja general (i) Caja de derivación (j) Pulsador para timbre (k) (m) (n) Zumbador para timbre (l) Toma para TV (m) Toma para teléfono (n)

23 Normalización: vistas y acotación

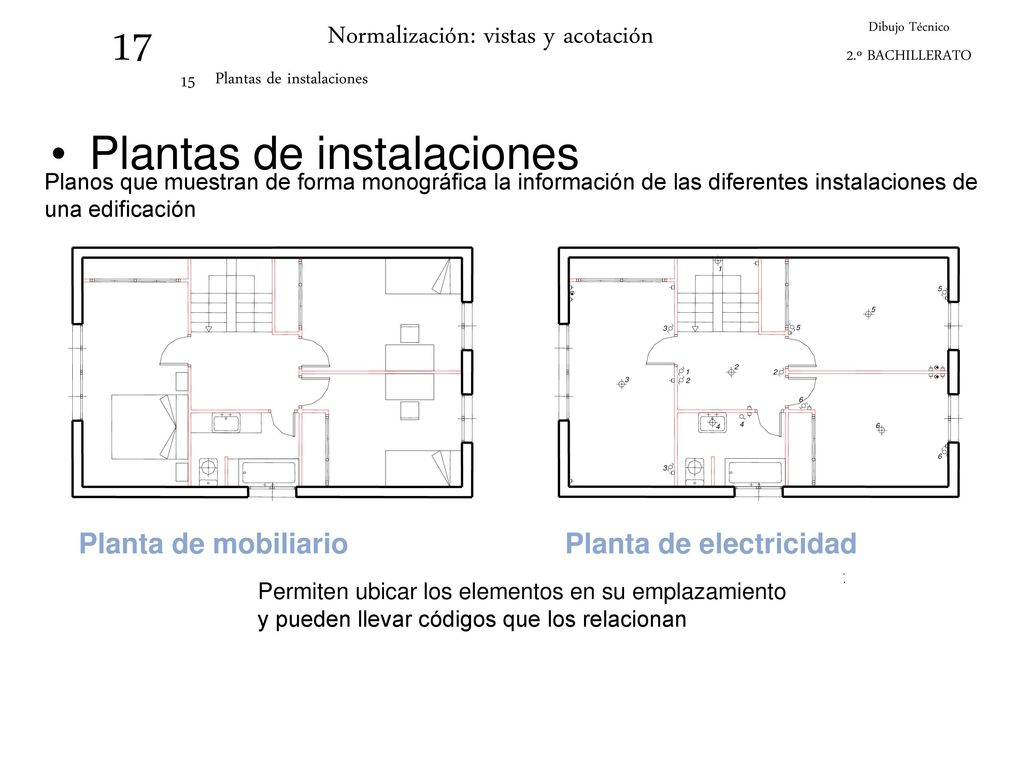

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 15 Plantas de instalaciones Plantas de instalaciones Planos que muestran de forma monográfica la información de las diferentes instalaciones de una edificación 1 5 4 3 1 2 6 Planta de mobiliario Planta de electricidad Permiten ubicar los elementos en su emplazamiento y pueden llevar códigos que los relacionan

24 Normalización: vistas y acotación

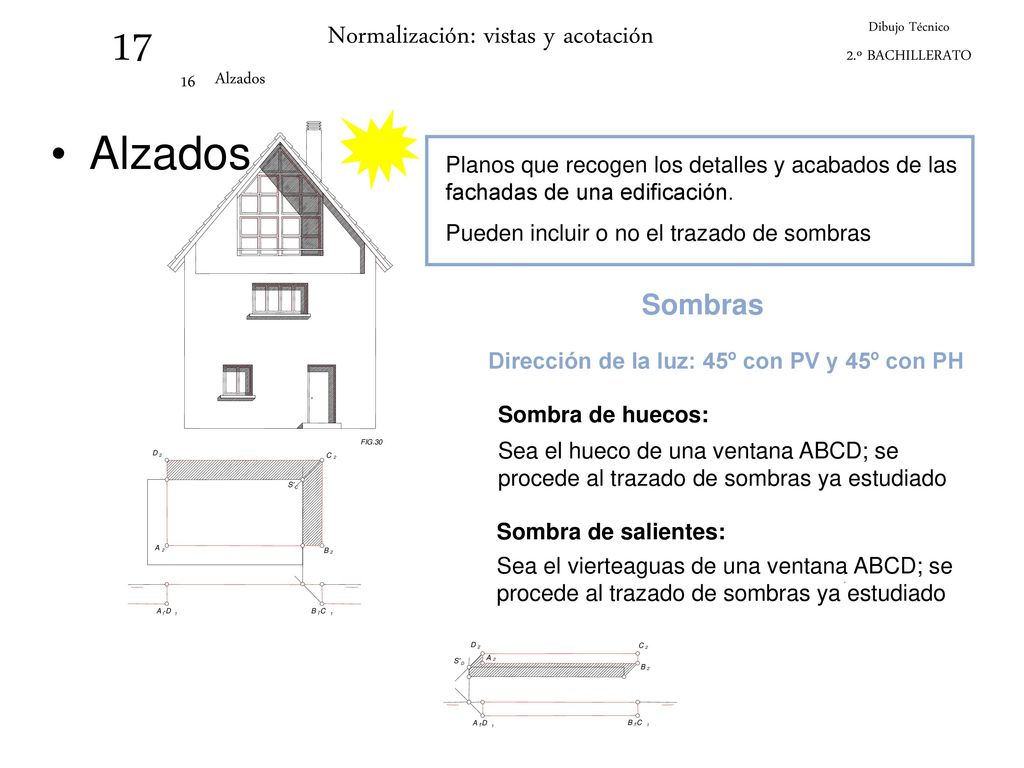

17 Normalización: vistas y acotación Dibujo Técnico 2.º BACHILLERATO 16 Alzados Alzados FIG.30 Planos que recogen los detalles y acabados de las fachadas de una edificación. Pueden incluir o no el trazado de sombras Sombras Dirección de la luz: 45º con PV y 45º con PH Sombra de huecos: Sea el hueco de una ventana ABCD; se procede al trazado de sombras ya estudiado B -C 1 A -D 2 A B D C C S' Sombra de salientes: Sea el vierteaguas de una ventana ABCD; se procede al trazado de sombras ya estudiado B -C A -D 1 2 A C D B D S'

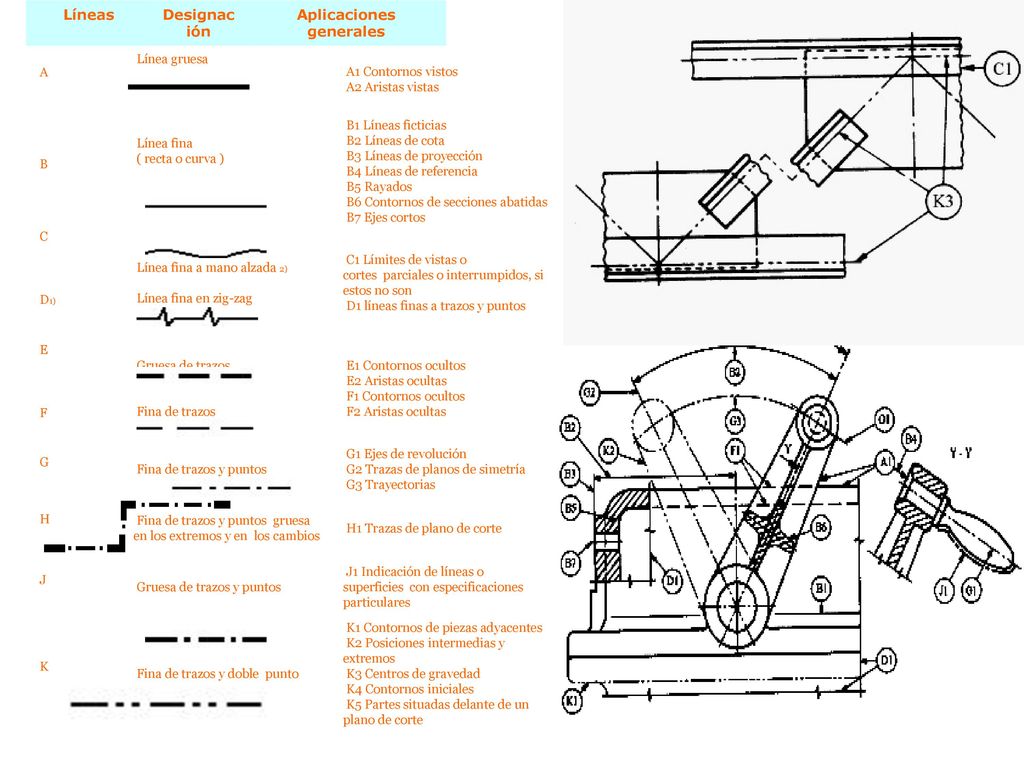

25 Aplicaciones generales
Líneas Designación Aplicaciones generales                                       A                                              Línea gruesa  A1 Contornos vistos  A2 Aristas vistas  B                                              Línea fina  ( recta o curva )  B1 Líneas ficticias  B2 Líneas de cota  B3 Líneas de proyección  B4 Líneas de referencia  B5 Rayados  B6 Contornos de secciones abatidas  B7 Ejes cortos  C                                              D1)                                              Línea fina a mano alzada 2)  Línea fina en zig-zag  C1 Límites de vistas o cortes  parciales o interrumpidos, si estos no son  D1 líneas finas a trazos y puntos  E                                              F                                               Gruesa de trazos  Fina de trazos  E1 Contornos ocultos  E2 Aristas ocultas  F1 Contornos ocultos  F2 Aristas ocultas  G                                              Fina de trazos y puntos  G1 Ejes de revolución  G2 Trazas de planos de simetría  G3 Trayectorias  H                                              Fina de trazos y puntos  gruesa en los extremos y en  los cambios  H1 Trazas de plano de corte  J                                              Gruesa de trazos y puntos  J1 Indicación de líneas o superficies  con especificaciones particulares  K                                              Fina de trazos y doble  punto  K1 Contornos de piezas adyacentes  K2 Posiciones intermedias y extremos  K3 Centros de gravedad  K4 Contornos iniciales  K5 Partes situadas delante de un plano de corte
