Mecánica de Materiales
Tema: “Esfuerzo simple”
2

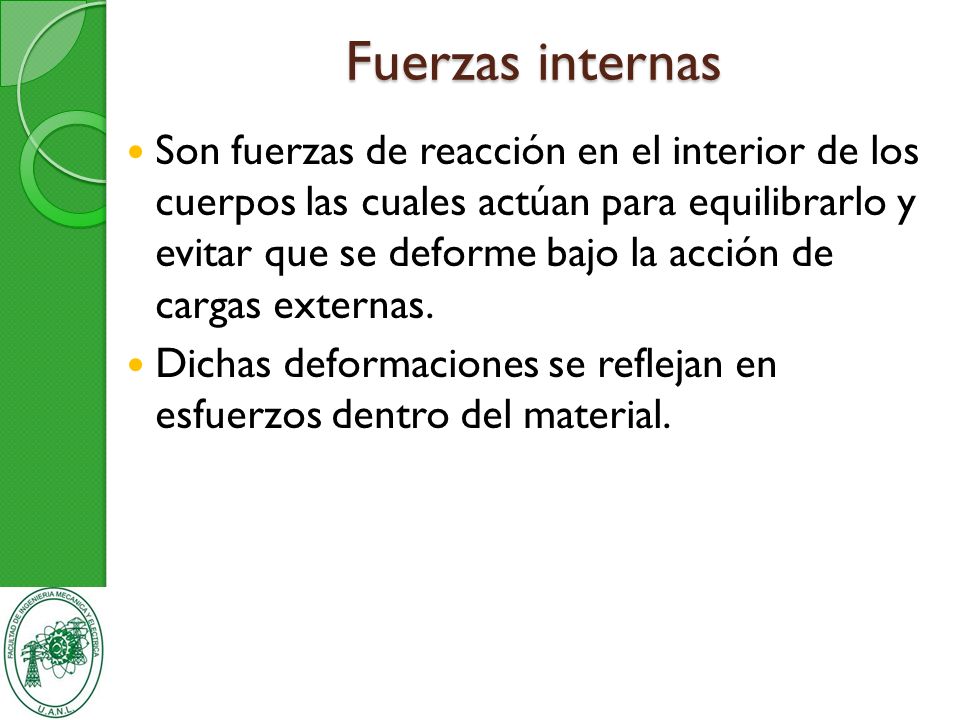

Fuerzas internas Son fuerzas de reacción en el interior de los cuerpos las cuales actúan para equilibrarlo y evitar que se deforme bajo la acción de cargas externas. Dichas deformaciones se reflejan en esfuerzos dentro del material.
3

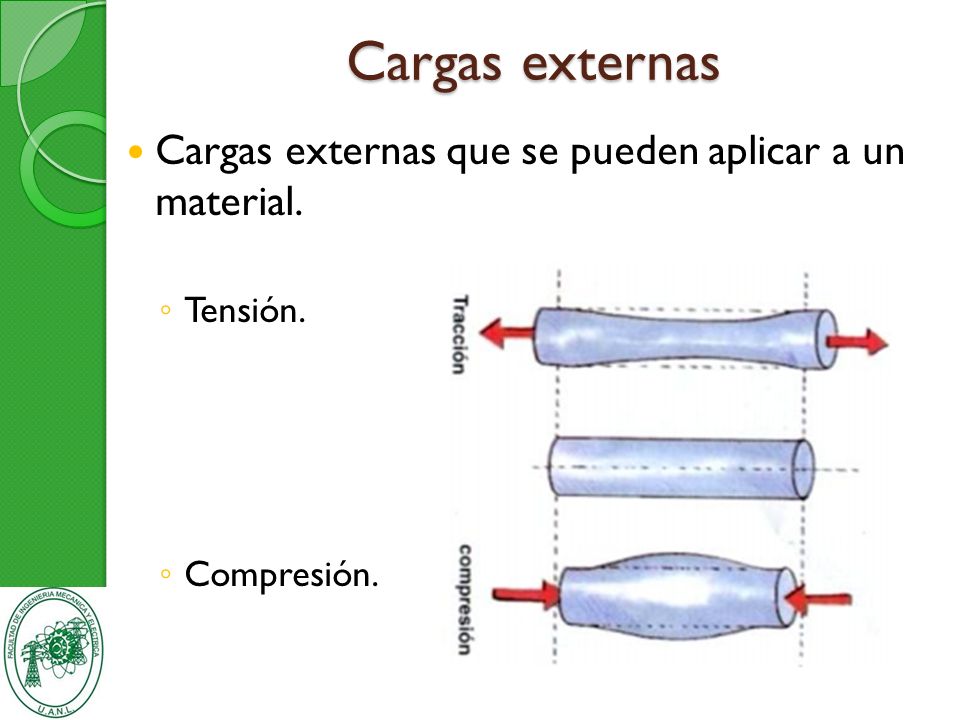

Cargas externas Cargas externas que se pueden aplicar a un material.
Tensión. Compresión.
4

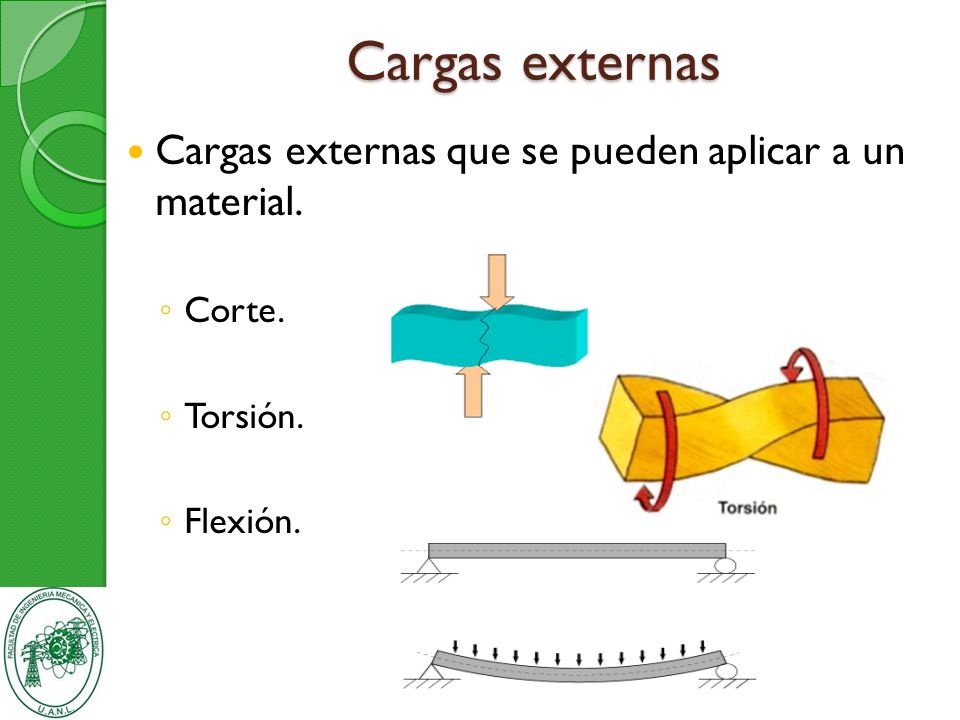

Cargas externas Cargas externas que se pueden aplicar a un material.
Corte. Torsión. Flexión.
5

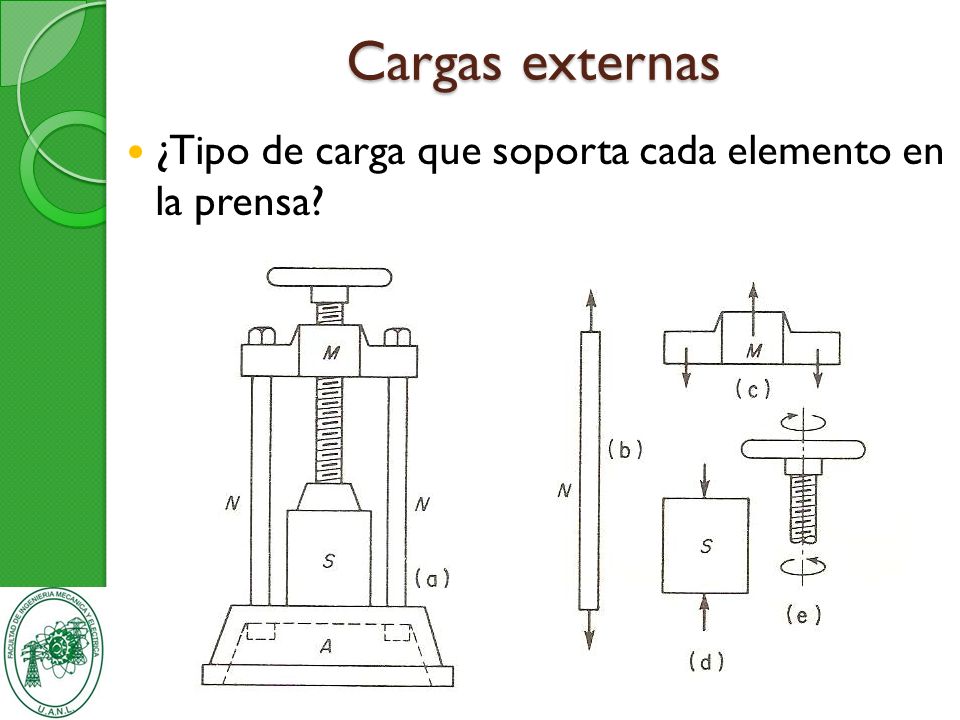

Cargas externas ¿Tipo de carga que soporta cada elemento en la prensa?
6

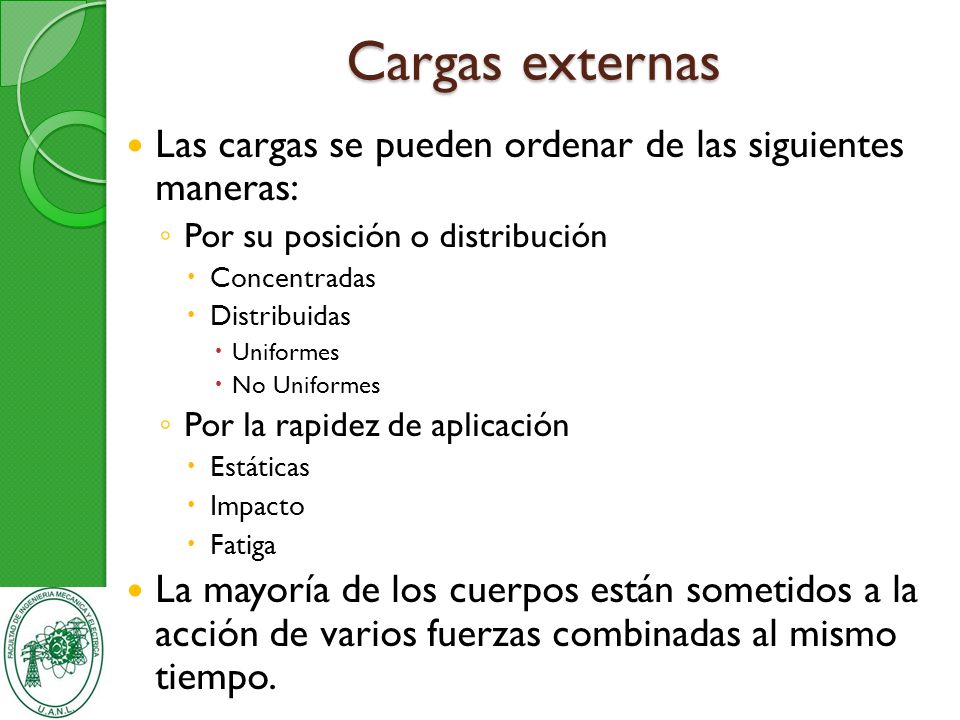

Cargas externas Las cargas se pueden ordenar de las siguientes maneras: Por su posición o distribución Concentradas Distribuidas Uniformes No Uniformes Por la rapidez de aplicación Estáticas Impacto Fatiga La mayoría de los cuerpos están sometidos a la acción de varios fuerzas combinadas al mismo tiempo.
7

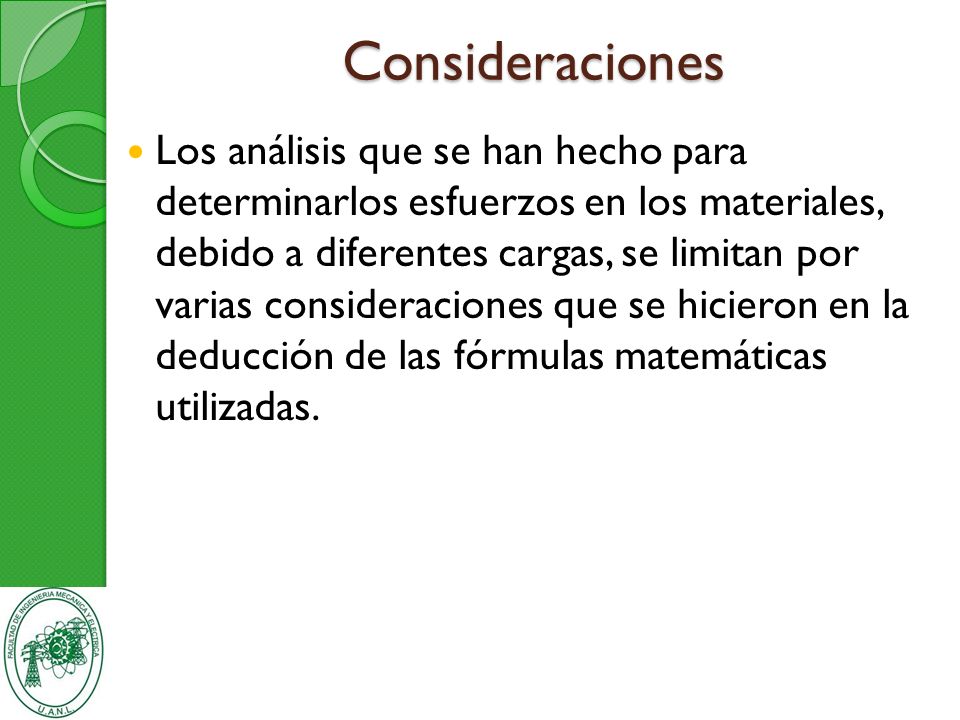

Consideraciones Los análisis que se han hecho para determinarlos esfuerzos en los materiales, debido a diferentes cargas, se limitan por varias consideraciones que se hicieron en la deducción de las fórmulas matemáticas utilizadas.
8

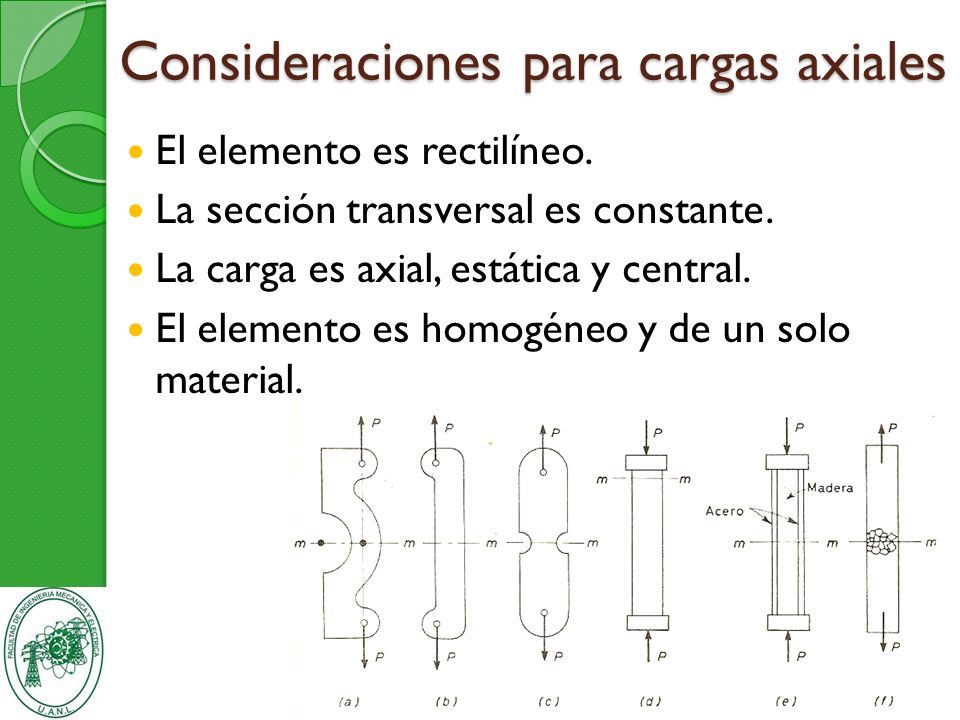

Consideraciones para cargas axiales
El elemento es rectilíneo. La sección transversal es constante. La carga es axial, estática y central. El elemento es homogéneo y de un solo material.
9
Esfuerzo normal simple
Esfuerzo resultado de la aplicación de cargas perpendiculares a la sección transversal del elemento. El análisis de cargas y deformaciones resultan en una ecuación para el cálculo de esfuerzos normales debidos a cargas axiales de tensión: 𝝈= 𝑷 𝑨
10
Esfuerzo normal simple

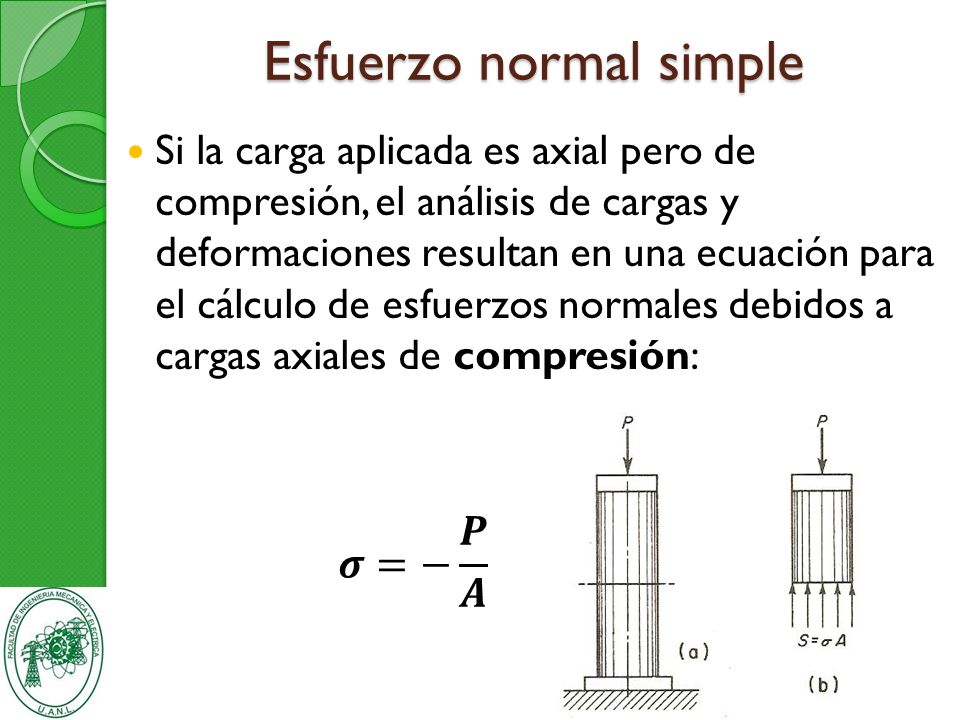

Si la carga aplicada es axial pero de compresión, el análisis de cargas y deformaciones resultan en una ecuación para el cálculo de esfuerzos normales debidos a cargas axiales de compresión: 𝝈=− 𝑷 𝑨
11
Esfuerzo normal simple

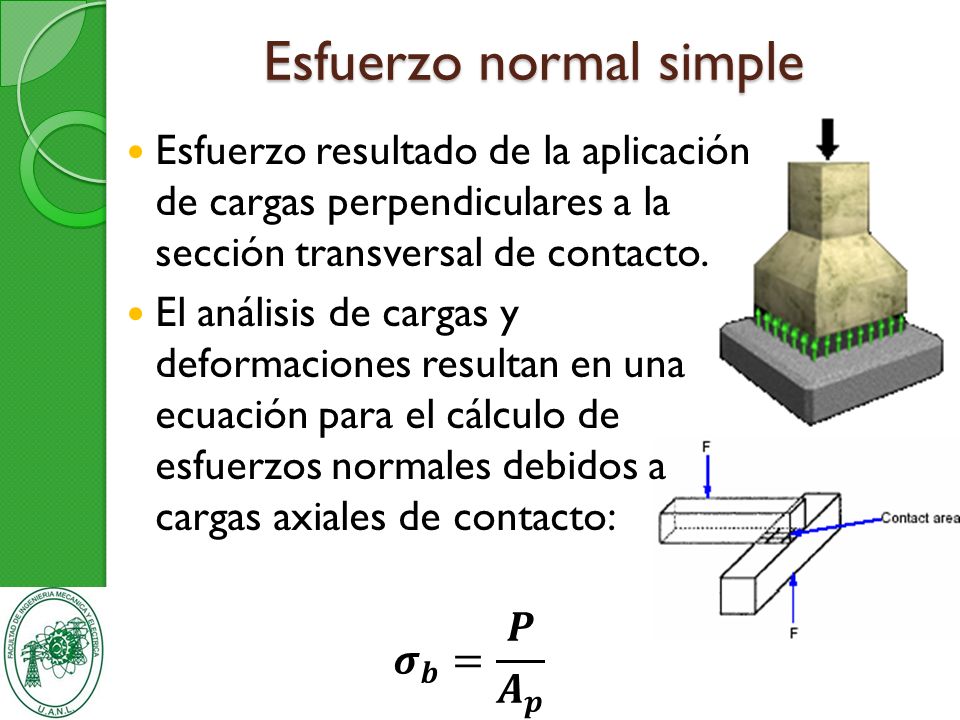

Esfuerzo resultado de la aplicación de cargas perpendiculares a la sección transversal de contacto. El análisis de cargas y deformaciones resultan en una ecuación para el cálculo de esfuerzos normales debidos a cargas axiales de contacto: 𝝈 𝒃 = 𝑷 𝑨 𝒑
12
Esfuerzo normal simple

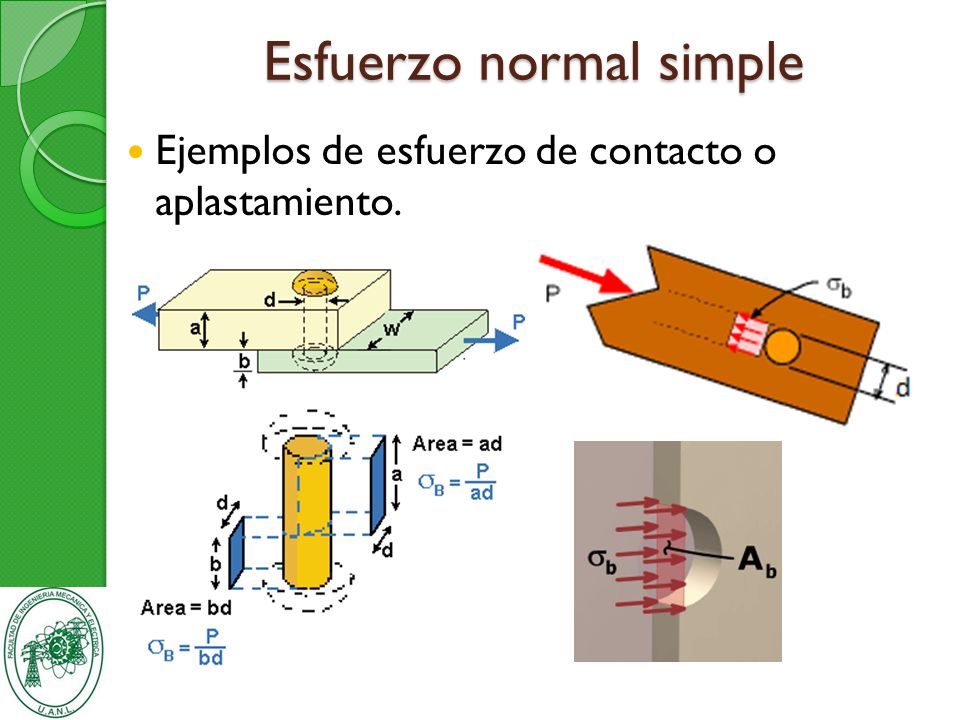

Ejemplos de esfuerzo de contacto o aplastamiento.
13

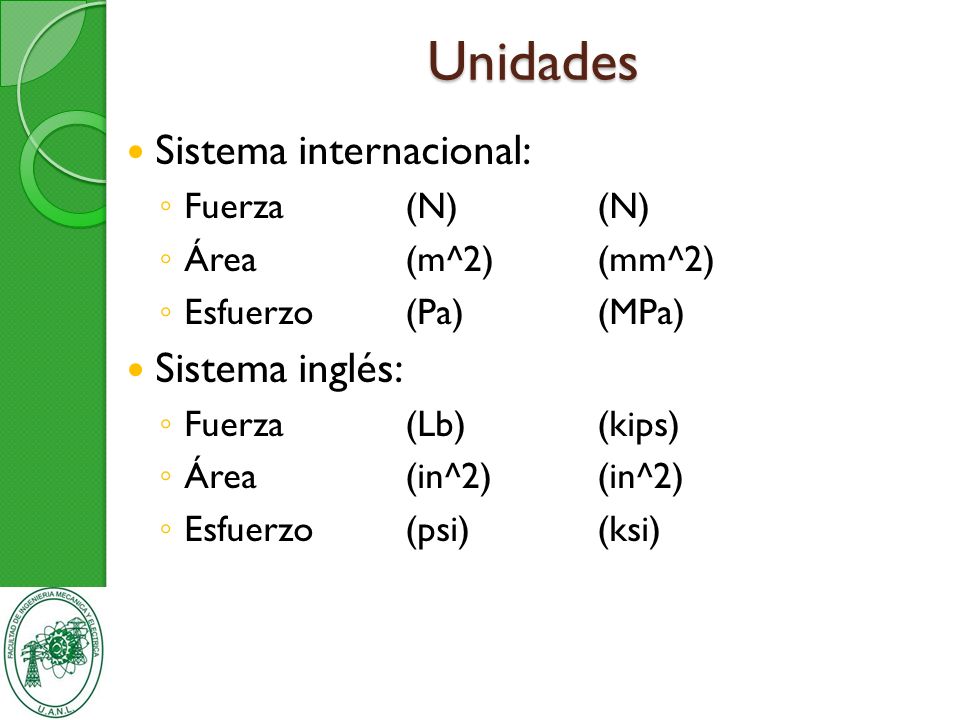

Unidades Sistema internacional: Sistema inglés: Fuerza (N) (N)
Área (m^2) (mm^2) Esfuerzo (Pa) (MPa) Sistema inglés: Fuerza (Lb) (kips) Área (in^2) (in^2) Esfuerzo (psi) (ksi)
