EXPERIENCIA DE IMPLEMENTACIÓN DE APLICACIONES EMS

Presentación del tema: "EXPERIENCIA DE IMPLEMENTACIÓN DE APLICACIONES EMS"— Transcripción de la presentación:

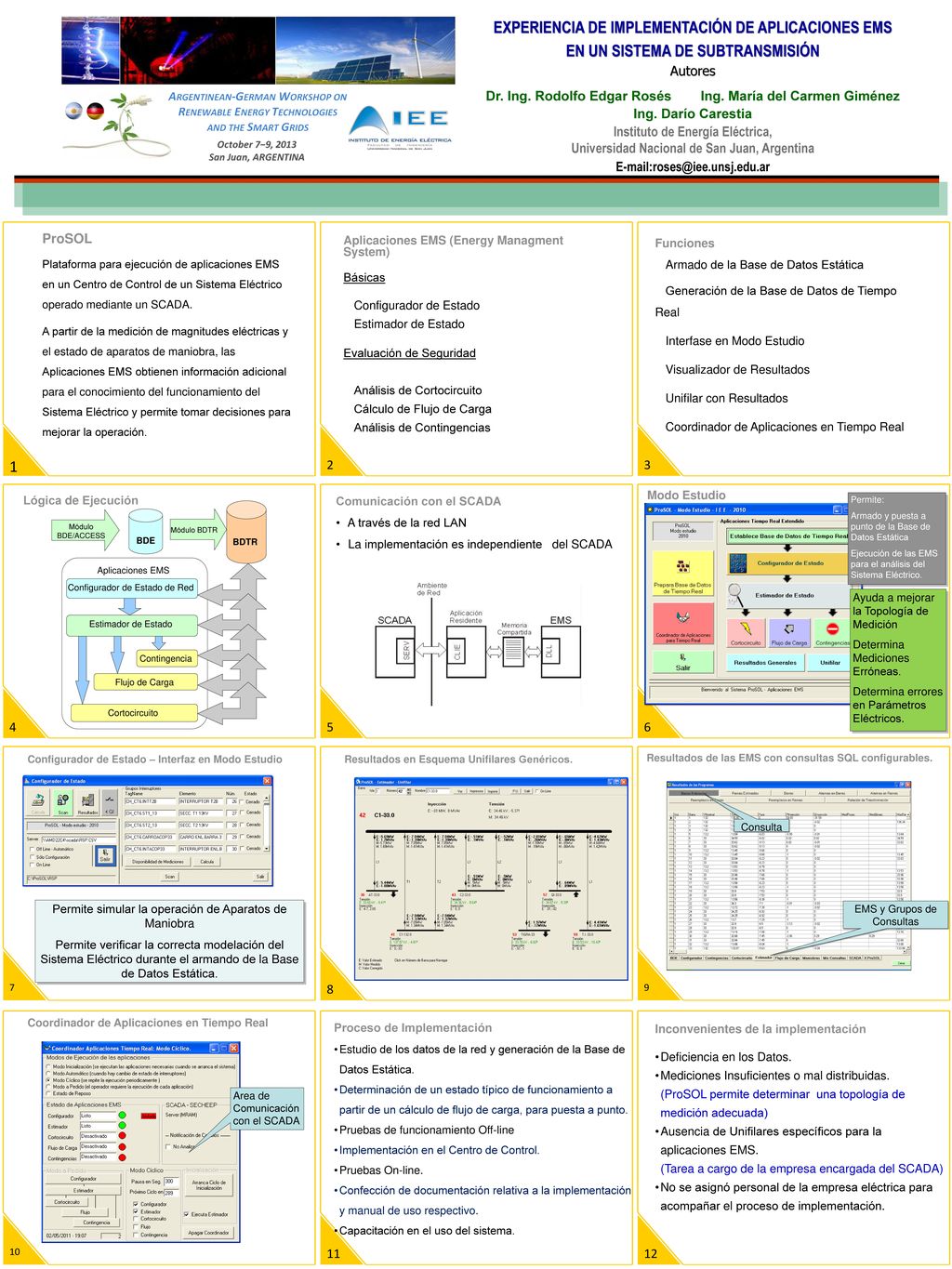

1 EXPERIENCIA DE IMPLEMENTACIÓN DE APLICACIONES EMS
EN UN SISTEMA DE SUBTRANSMISIÓN Autores Dr. Ing. Rodolfo Edgar Rosés Ing. María del Carmen Giménez Ing. Darío Carestia Instituto de Energía Eléctrica, Universidad Nacional de San Juan, Argentina 1 2 3 ProSOL Plataforma para ejecución de aplicaciones EMS en un Centro de Control de un Sistema Eléctrico operado mediante un SCADA. A partir de la medición de magnitudes eléctricas y el estado de aparatos de maniobra, las Aplicaciones EMS obtienen información adicional para el conocimiento del funcionamiento del Sistema Eléctrico y permite tomar decisiones para mejorar la operación. Aplicaciones EMS (Energy Managment System) Básicas Configurador de Estado Estimador de Estado Evaluación de Seguridad Análisis de Cortocircuito Cálculo de Flujo de Carga Análisis de Contingencias Funciones Armado de la Base de Datos Estática Generación de la Base de Datos de Tiempo Real Interfase en Modo Estudio Visualizador de Resultados Unifilar con Resultados Coordinador de Aplicaciones en Tiempo Real 4 5 6 Modo Estudio Lógica de Ejecución Comunicación con el SCADA A través de la red LAN La implementación es independiente del SCADA Permite: Armado y puesta a punto de la Base de Datos Estática Ejecución de las EMS para el análisis del Sistema Eléctrico. Aplicaciones EMS BDE BDTR Módulo BDTR Módulo BDE/ACCESS Configurador de Estado de Red Estimador de Estado Cortocircuito Flujo de Carga Contingencia Ayuda a mejorar la Topología de Medición Determina Mediciones Erróneas. Determina errores en Parámetros Eléctricos. 7 8 9 Configurador de Estado – Interfaz en Modo Estudio Resultados en Esquema Unifilares Genéricos. Resultados de las EMS con consultas SQL configurables. Consulta Permite simular la operación de Aparatos de Maniobra Permite verificar la correcta modelación del Sistema Eléctrico durante el armando de la Base de Datos Estática. EMS y Grupos de Consultas 10 11 12 Coordinador de Aplicaciones en Tiempo Real Proceso de Implementación Estudio de los datos de la red y generación de la Base de Datos Estática. Determinación de un estado típico de funcionamiento a partir de un cálculo de flujo de carga, para puesta a punto. Pruebas de funcionamiento Off-line Implementación en el Centro de Control. Pruebas On-line. Confección de documentación relativa a la implementación y manual de uso respectivo. Capacitación en el uso del sistema. Inconvenientes de la implementación Deficiencia en los Datos. Mediciones Insuficientes o mal distribuidas. (ProSOL permite determinar una topología de medición adecuada) Ausencia de Unifilares específicos para la aplicaciones EMS. (Tarea a cargo de la empresa encargada del SCADA) No se asignó personal de la empresa eléctrica para acompañar el proceso de implementación. Area de Comunicación con el SCADA
