Comité Consultivo Anexo Técnico NTSyCS Determinación de Consumos Específicos de Unidades Generadoras Jueves 9 de marzo 2017.

Presentación del tema: "Comité Consultivo Anexo Técnico NTSyCS Determinación de Consumos Específicos de Unidades Generadoras Jueves 9 de marzo 2017."— Transcripción de la presentación:

1 Comité Consultivo Anexo Técnico NTSyCS Determinación de Consumos Específicos de Unidades Generadoras
Jueves 9 de marzo 2017

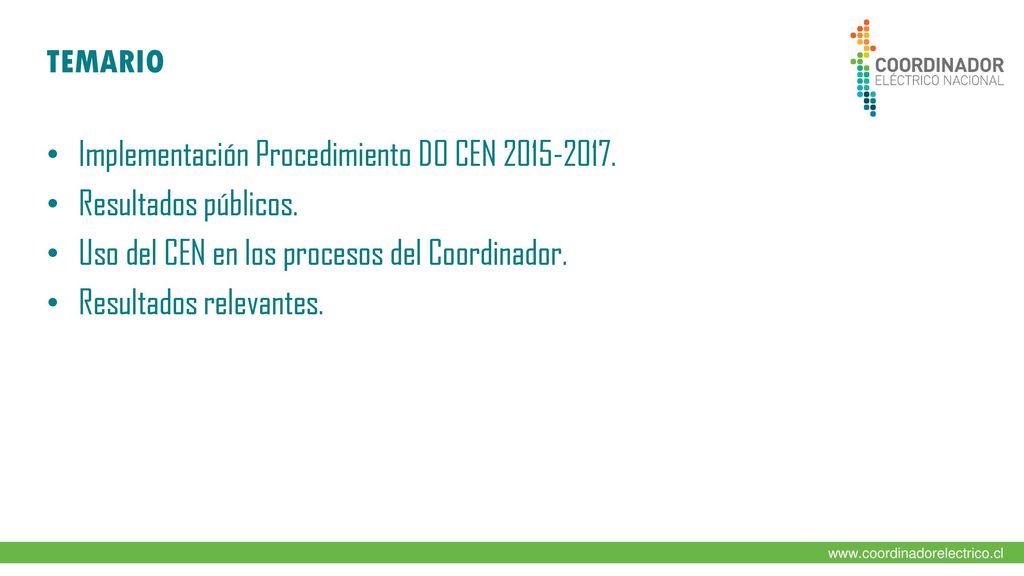

2 TEMARIO Implementación Procedimiento DO CEN Resultados públicos. Uso del CEN en los procesos del Coordinador. Resultados relevantes.

3 Programa de pruebas CEN 2015-2017

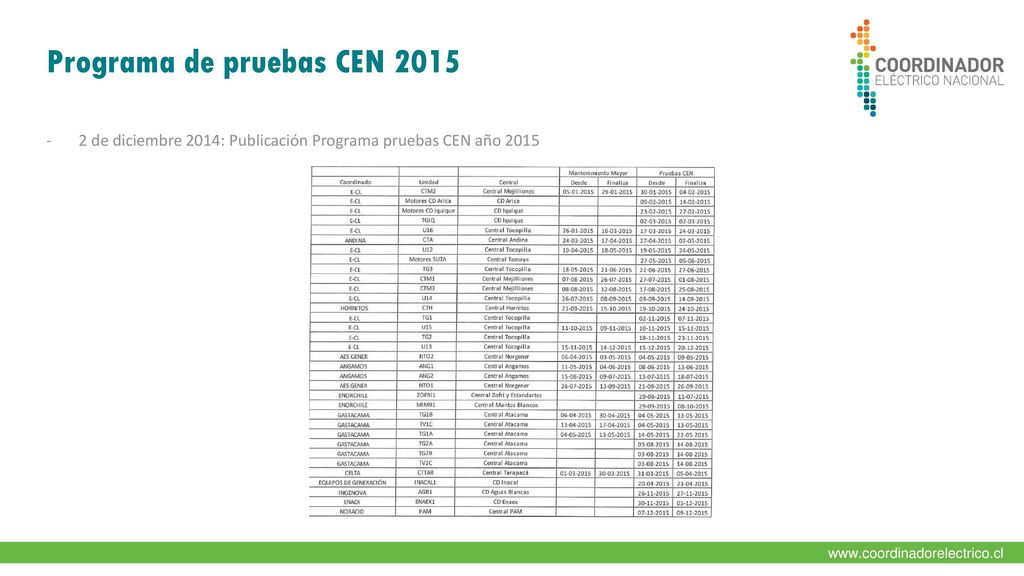

4 Programa de pruebas CEN 2015
2 de diciembre 2014: Publicación Programa pruebas CEN año 2015 Se generan una serie de hitos que se deben cumplir para materializar la aplicación de los SSCC.

5 Comunicación de estado de implementación del Procedimiento
23 de febrero 2015: Informa retrasos e incumplimiento por parte de los Coordinados

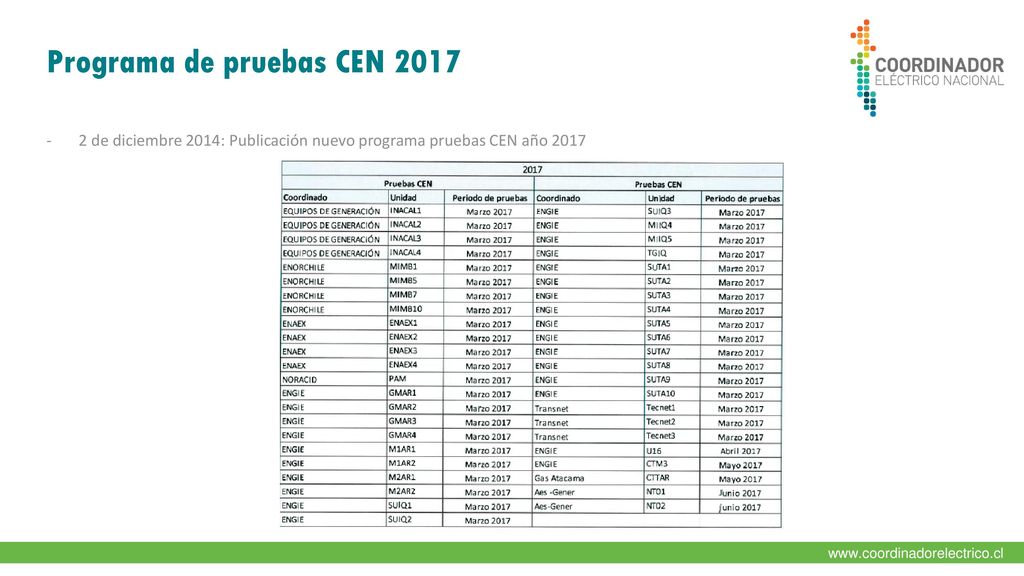

6 Programa de pruebas CEN 2017
2 de diciembre 2014: Publicación nuevo programa pruebas CEN año 2017 Se generan una serie de hitos que se deben cumplir para materializar la aplicación de los SSCC.

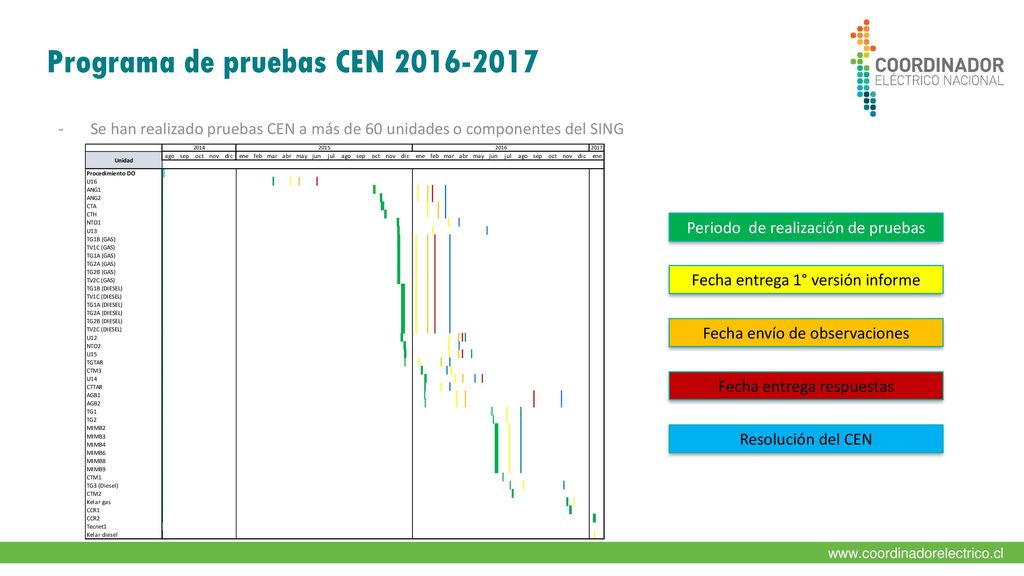

7 Programa de pruebas CEN 2016-2017
Se han realizado pruebas CEN a más de 60 unidades o componentes del SING Periodo de realización de pruebas Fecha entrega 1° versión informe Fecha envío de observaciones Fecha entrega respuestas Resolución del CEN Se generan una serie de hitos que se deben cumplir para materializar la aplicación de los SSCC.

8 Resultados públicos

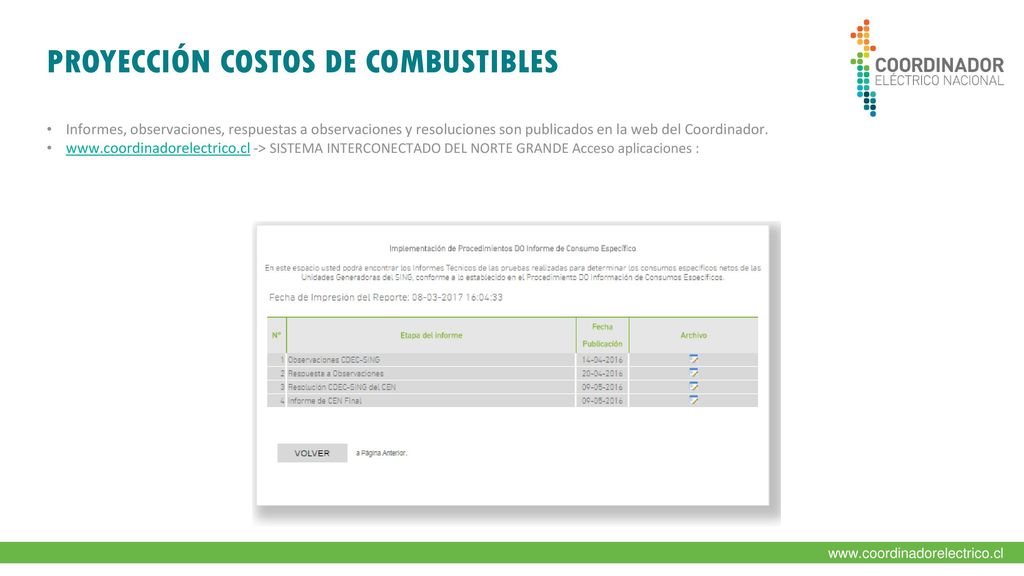

9 PROYECCIÓN COSTOS DE COMBUSTIBLES
Informes, observaciones, respuestas a observaciones y resoluciones son publicados en la web del Coordinador. -> SISTEMA INTERCONECTADO DEL NORTE GRANDE Acceso aplicaciones : Se generan una serie de hitos que se deben cumplir para materializar la aplicación de los SSCC.

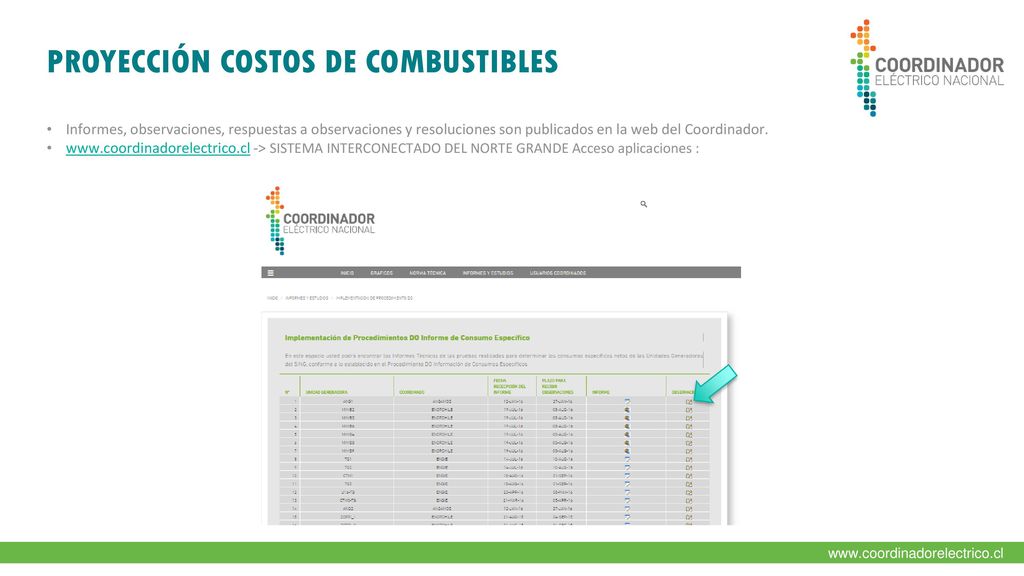

10 PROYECCIÓN COSTOS DE COMBUSTIBLES
Informes, observaciones, respuestas a observaciones y resoluciones son publicados en la web del Coordinador. -> SISTEMA INTERCONECTADO DEL NORTE GRANDE Acceso aplicaciones : Se generan una serie de hitos que se deben cumplir para materializar la aplicación de los SSCC.

11 Uso del CEN en los procesos del Coordinador

12 Resultados relevantes

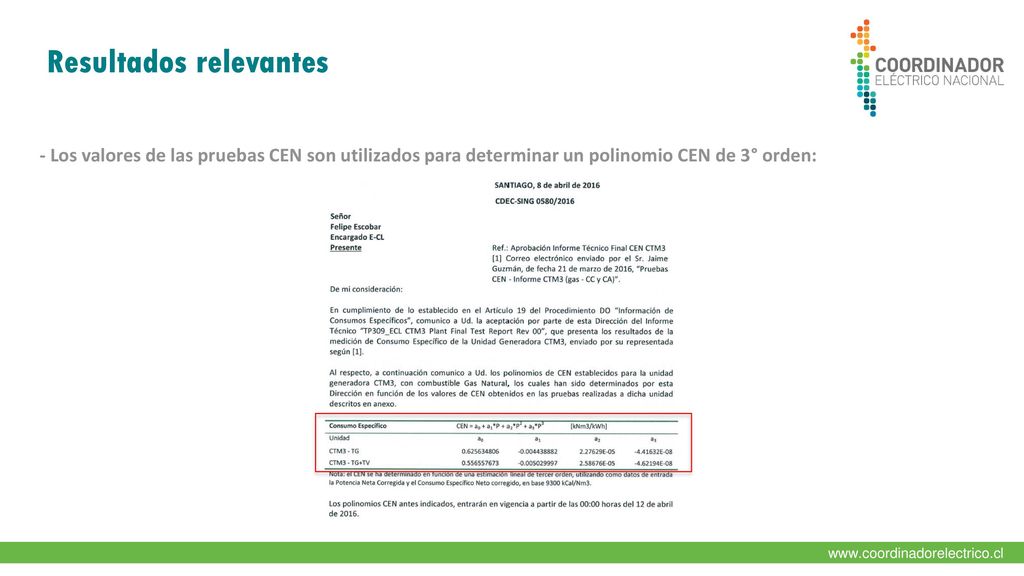

- Los valores de las pruebas CEN son utilizados para determinar un polinomio CEN de 3° orden: Se generan una serie de hitos que se deben cumplir para materializar la aplicación de los SSCC.

13 Resultados relevantes

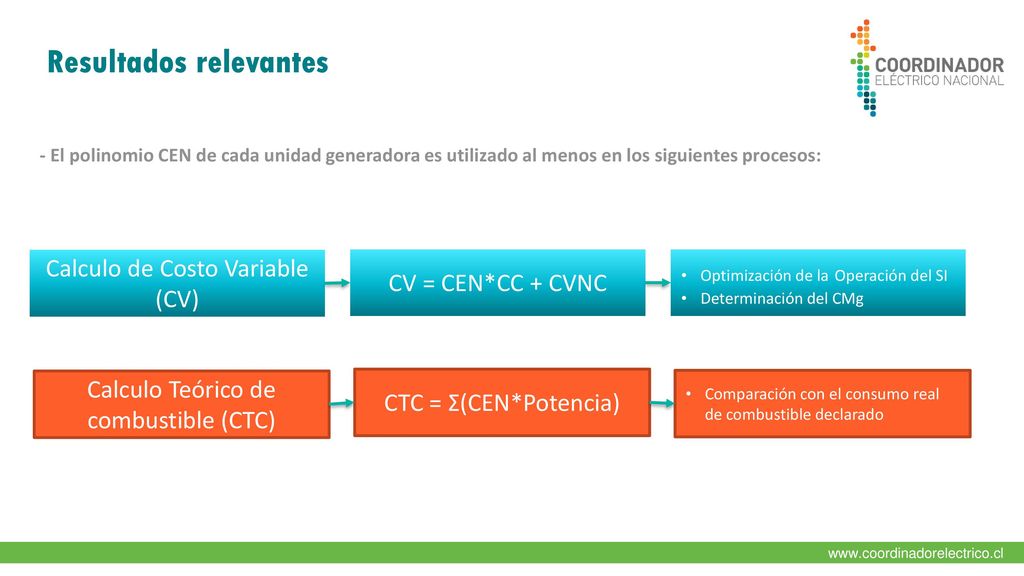

- El polinomio CEN de cada unidad generadora es utilizado al menos en los siguientes procesos: Calculo de Costo Variable (CV) CV = CEN*CC + CVNC Optimización de la Operación del SI Determinación del CMg Calculo Teórico de combustible (CTC) CTC = Σ(CEN*Potencia) Comparación con el consumo real de combustible declarado Se generan una serie de hitos que se deben cumplir para materializar la aplicación de los SSCC.

14 Resultados relevantes

15 Resultados relevantes

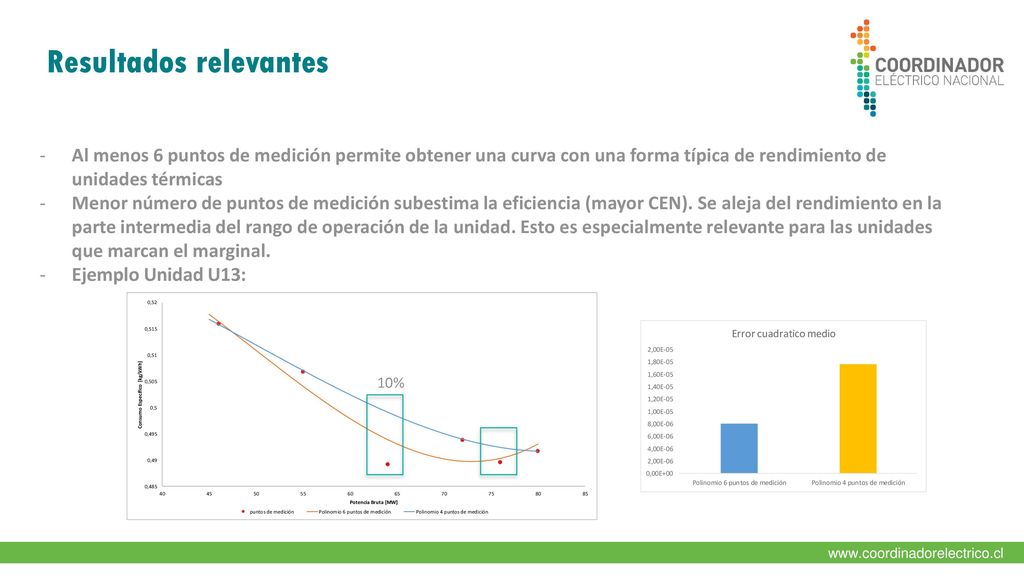

Al menos 6 puntos de medición permite obtener una curva con una forma típica de rendimiento de unidades térmicas Menor número de puntos de medición subestima la eficiencia (mayor CEN). Se aleja del rendimiento en la parte intermedia del rango de operación de la unidad. Esto es especialmente relevante para las unidades que marcan el marginal. Ejemplo Unidad U13: 10% Se generan una serie de hitos que se deben cumplir para materializar la aplicación de los SSCC.

16 Comité Consultivo Anexo Técnico NTSyCS Determinación de Consumos Específicos de Unidades Generadoras
Jueves 9 de marzo 2017

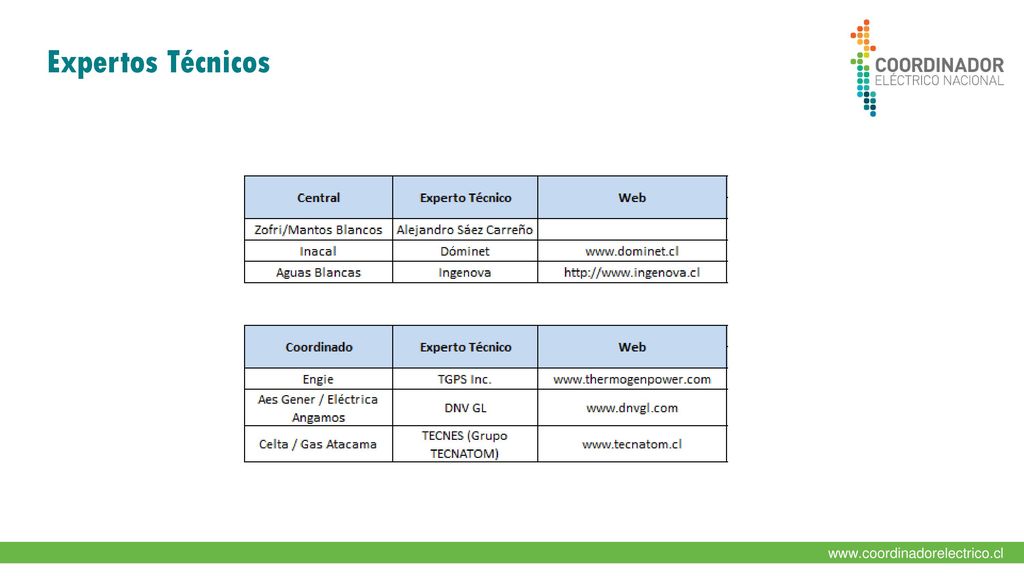

17 Expertos Técnicos Se generan una serie de hitos que se deben cumplir para materializar la aplicación de los SSCC.
