1 Domótica al alcance de la mano PhD. Juan Carlos Vesga Ferreira

2 ¿De dónde viene el termino Domotica? PhD. Juan Carlos Vesga Ferreira
Está compuesta por las palabras Domus : en Latín significa “Casa” + tica : del Griego Automática que significa “funciona por sí sola” En términos generales … Se podría definir como la integración de la tecnología en el diseño inteligente de un recinto. PhD. Juan Carlos Vesga Ferreira

3 Algunas definiciones más elaboradas PhD. Juan Carlos Vesga Ferreira
Definición por Manuel Rubio Tecnología que permite un mayor confort y seguridad tanto de los habitantes como de los bienes, así como una racionalización en el consumo de energía, mediante la existencia de agrupaciones automatizadas de equipos, normalmente asociados a funciones que disponen de la capacidad para comunicarse interactivamente entre ellas a través de un medio físico que las integra. PhD. Juan Carlos Vesga Ferreira

4 Algunas definiciones más elaboradas PhD. Juan Carlos Vesga Ferreira
Definición adoptada por el REBT Sistema de automatización, gestión de energía y seguridad de viviendas y edificios, centralizados o descentralizados, con capacidad para recibir información de dispositivos de entrada (Sensores) y emitir ordenes de salida (Actuadores), con el objetivo de conseguir el confort, seguridad y control. PhD. Juan Carlos Vesga Ferreira

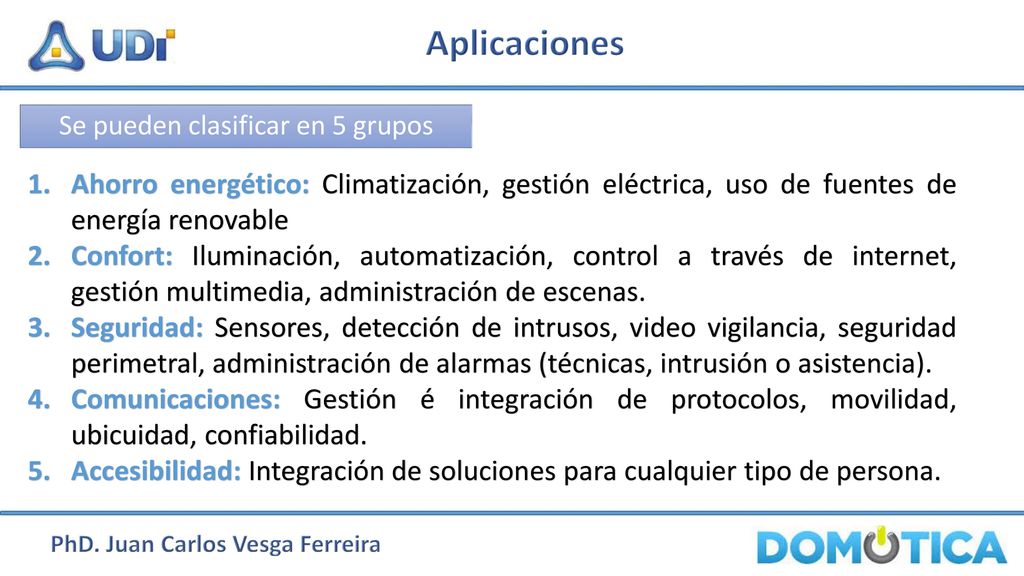

5 PhD. Juan Carlos Vesga Ferreira
Aplicaciones Se pueden clasificar en 5 grupos Ahorro energético: Climatización, gestión eléctrica, uso de fuentes de energía renovable Confort: Iluminación, automatización, control a través de internet, gestión multimedia, administración de escenas. Seguridad: Sensores, detección de intrusos, video vigilancia, seguridad perimetral, administración de alarmas (técnicas, intrusión o asistencia). Comunicaciones: Gestión é integración de protocolos, movilidad, ubicuidad, confiabilidad. Accesibilidad: Integración de soluciones para cualquier tipo de persona. PhD. Juan Carlos Vesga Ferreira

6 Según el ámbito de aplicación PhD. Juan Carlos Vesga Ferreira
Se pueden clasificar en: Edificio Automatizado: Concepto clásico para los edificios con algún tipo de automatismo. Surge en el siglo XIX, con aplicación de los autómatas industriales. Edificio Domótico: Automatización aplicada a viviendas Edificio Inmótico: Automatización aplicada a edificios, oficinas, hoteles, entre otros; con el fin de buscar mayor calidad en el lugar de trabajo. PhD. Juan Carlos Vesga Ferreira

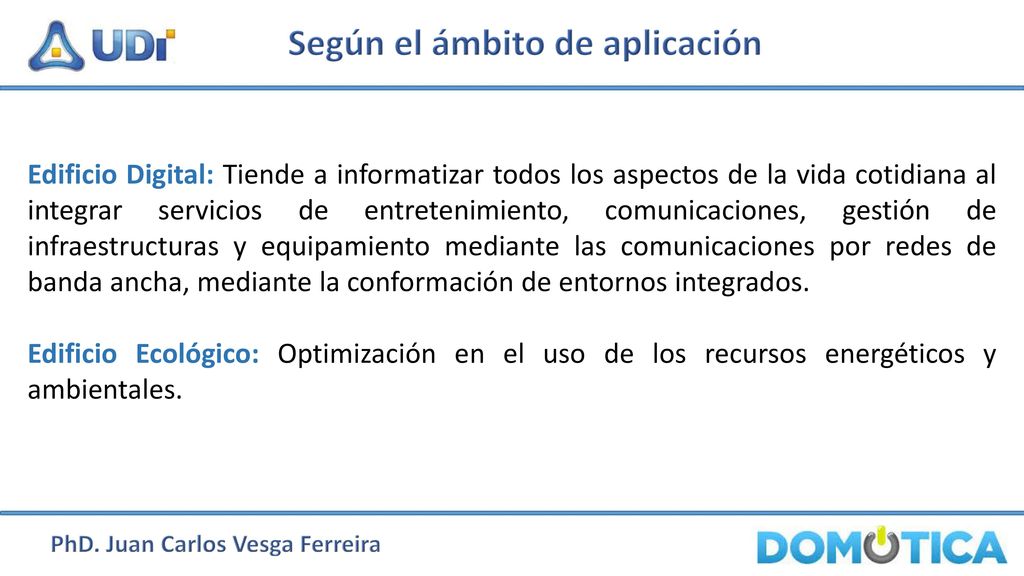

7 Según el ámbito de aplicación PhD. Juan Carlos Vesga Ferreira
Edificio Digital: Tiende a informatizar todos los aspectos de la vida cotidiana al integrar servicios de entretenimiento, comunicaciones, gestión de infraestructuras y equipamiento mediante las comunicaciones por redes de banda ancha, mediante la conformación de entornos integrados. Edificio Ecológico: Optimización en el uso de los recursos energéticos y ambientales. PhD. Juan Carlos Vesga Ferreira

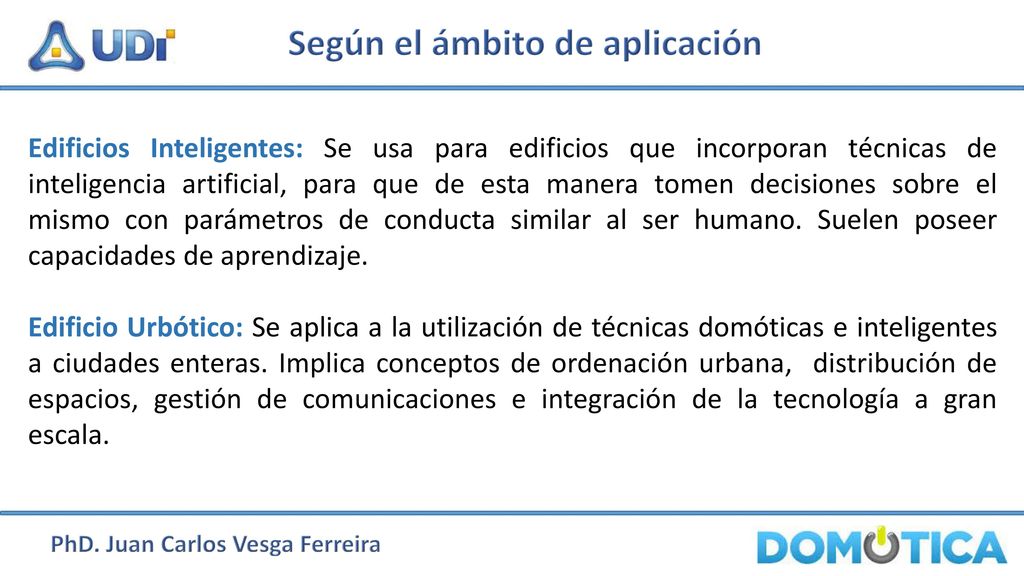

8 Según el ámbito de aplicación PhD. Juan Carlos Vesga Ferreira
Edificios Inteligentes: Se usa para edificios que incorporan técnicas de inteligencia artificial, para que de esta manera tomen decisiones sobre el mismo con parámetros de conducta similar al ser humano. Suelen poseer capacidades de aprendizaje. Edificio Urbótico: Se aplica a la utilización de técnicas domóticas e inteligentes a ciudades enteras. Implica conceptos de ordenación urbana, distribución de espacios, gestión de comunicaciones e integración de la tecnología a gran escala. PhD. Juan Carlos Vesga Ferreira

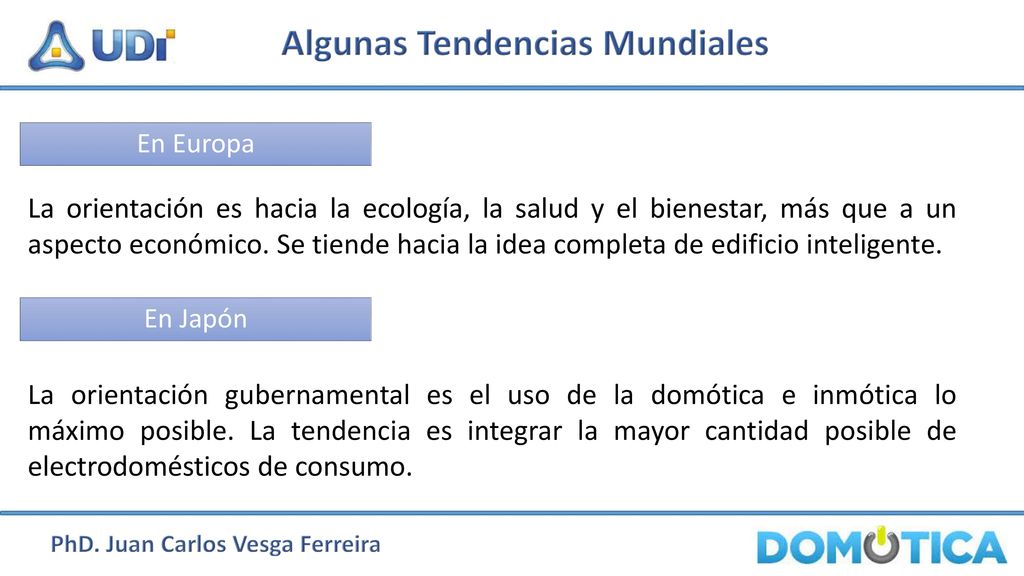

9 Algunas Tendencias Mundiales PhD. Juan Carlos Vesga Ferreira
En Europa La orientación es hacia la ecología, la salud y el bienestar, más que a un aspecto económico. Se tiende hacia la idea completa de edificio inteligente. En Japón La orientación gubernamental es el uso de la domótica e inmótica lo máximo posible. La tendencia es integrar la mayor cantidad posible de electrodomésticos de consumo. PhD. Juan Carlos Vesga Ferreira

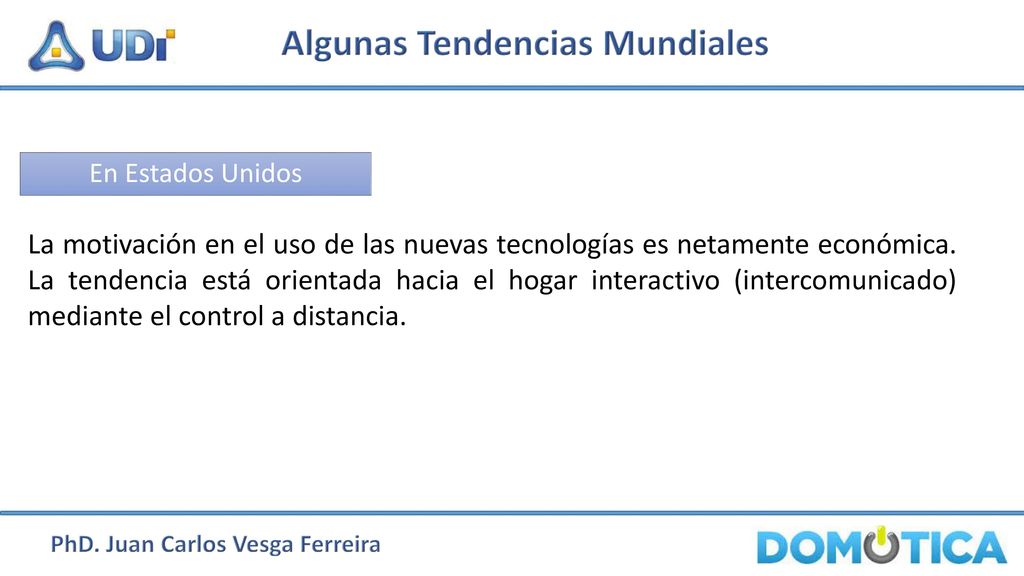

10 Algunas Tendencias Mundiales PhD. Juan Carlos Vesga Ferreira
En Estados Unidos La motivación en el uso de las nuevas tecnologías es netamente económica. La tendencia está orientada hacia el hogar interactivo (intercomunicado) mediante el control a distancia. PhD. Juan Carlos Vesga Ferreira

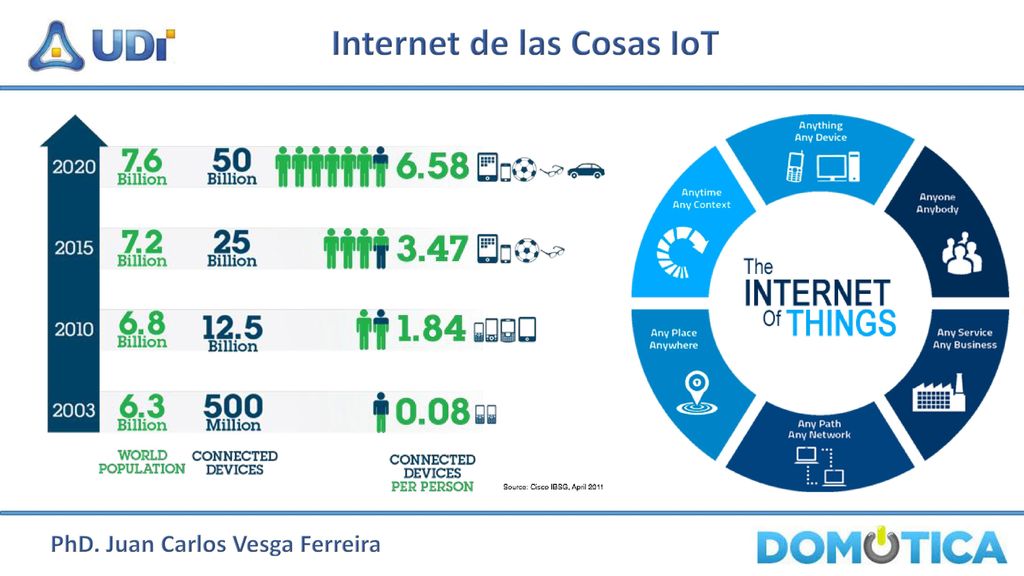

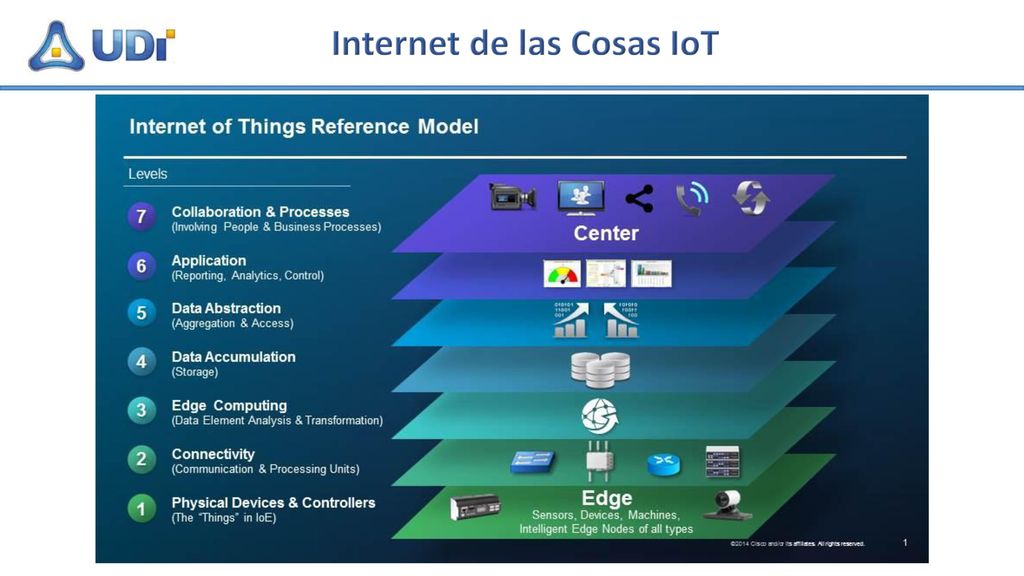

11 Internet de las Cosas IoT PhD. Juan Carlos Vesga Ferreira

12 Internet de las Cosas IoT PhD. Juan Carlos Vesga Ferreira

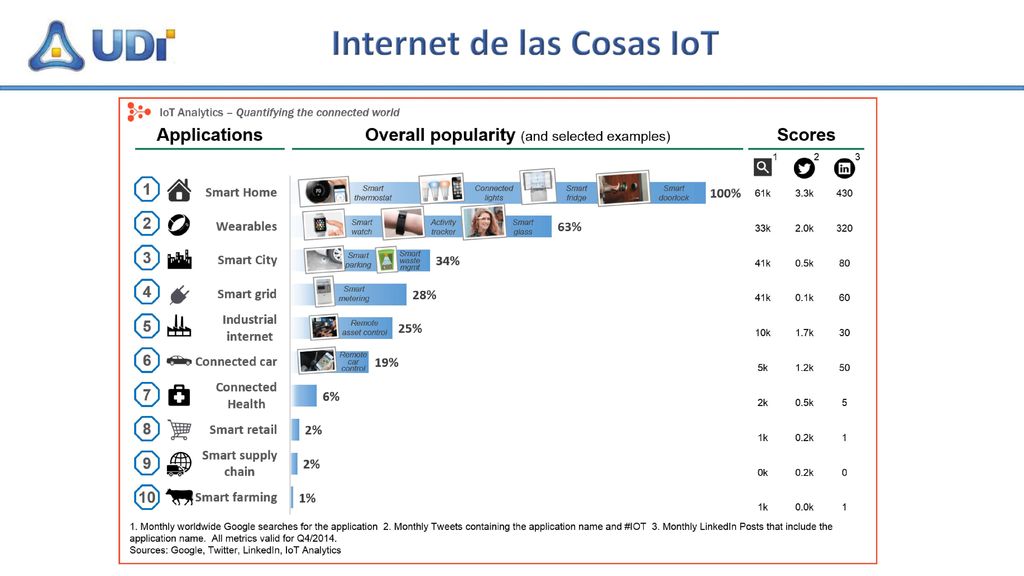

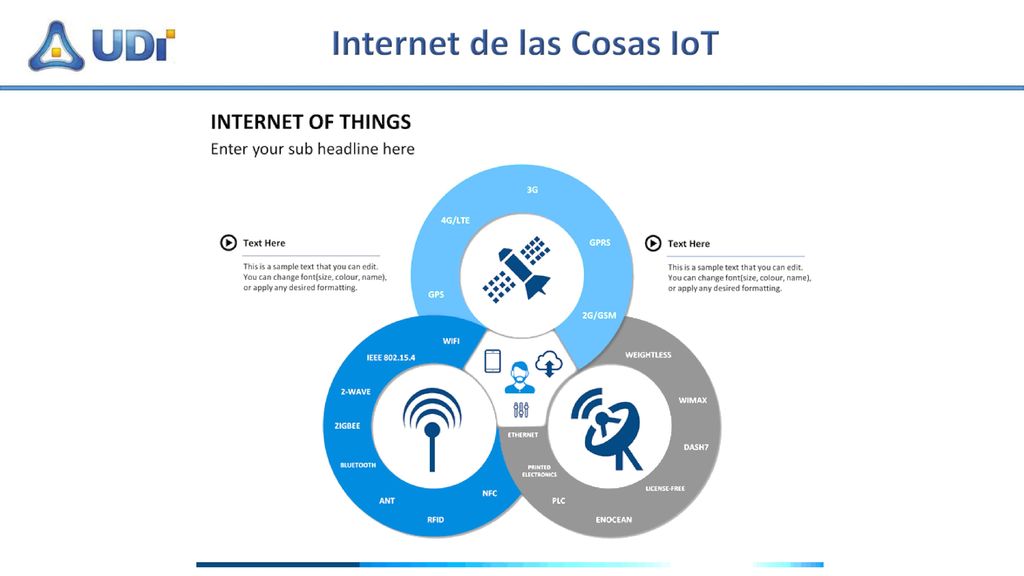

13 Internet de las Cosas IoT

14 Internet de las Cosas IoT

15 Internet de las Cosas IoT

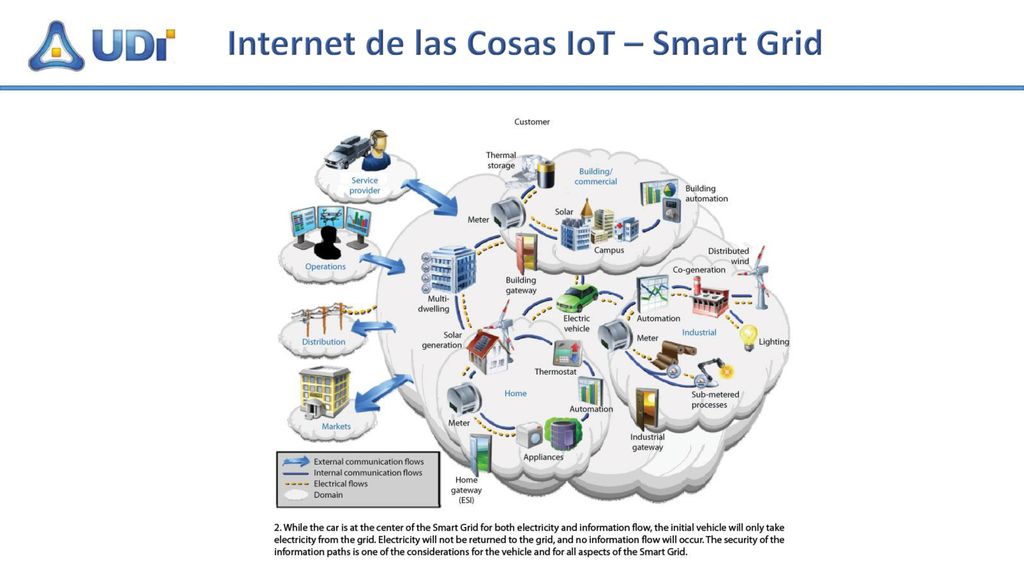

16 Internet de las Cosas IoT – Smart Grid

17 ¿Cómo deben ser los sistemas domoticos?
Sencillos Flexibles Modulares Integrales Funcionales PhD. Juan Carlos Vesga Ferreira

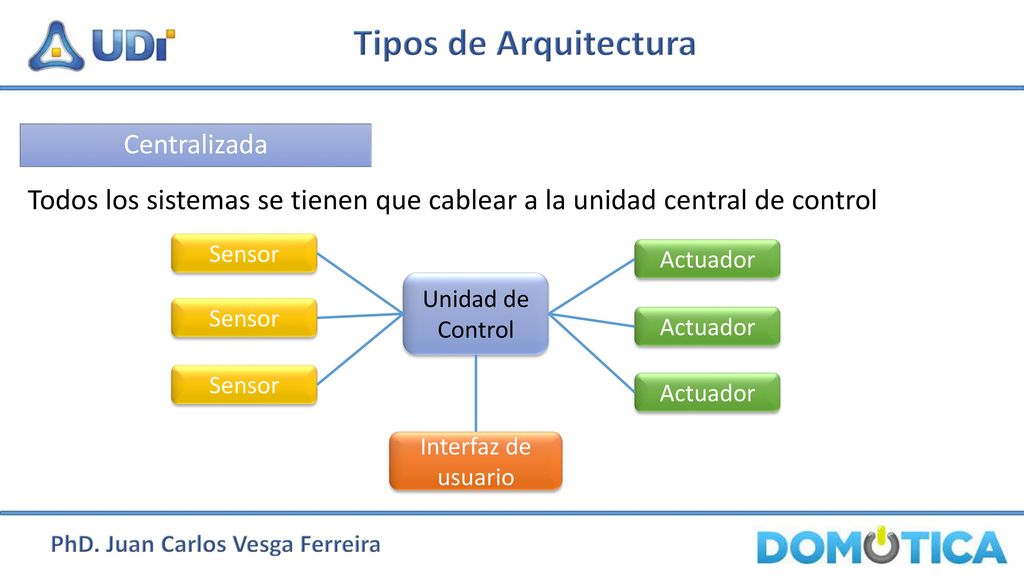

18 PhD. Juan Carlos Vesga Ferreira
Tipos de Arquitectura Centralizada Todos los sistemas se tienen que cablear a la unidad central de control Sensor Actuador Unidad de Control Sensor Actuador Sensor Actuador Interfaz de usuario PhD. Juan Carlos Vesga Ferreira

19 PhD. Juan Carlos Vesga Ferreira

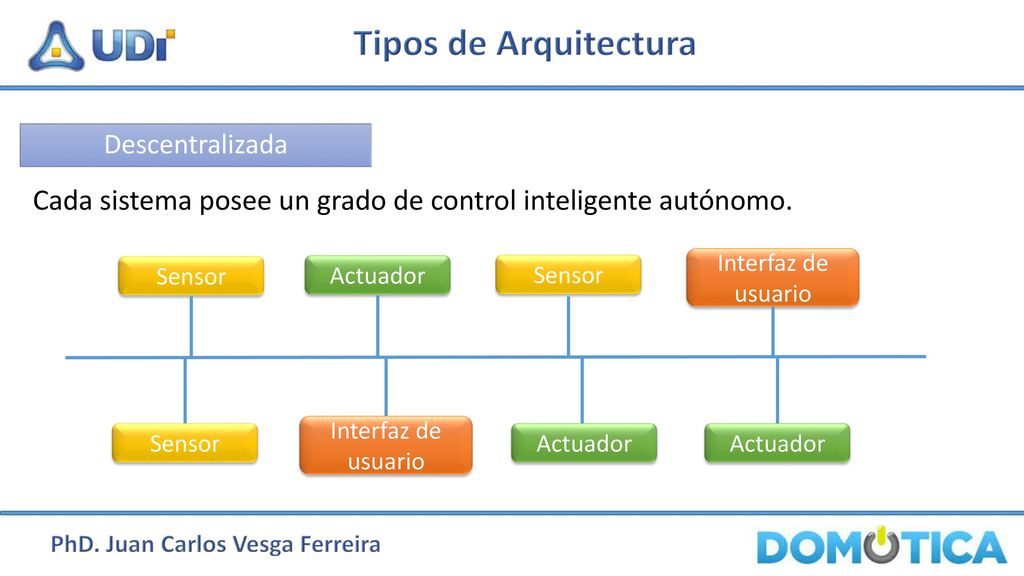

Tipos de Arquitectura Descentralizada Cada sistema posee un grado de control inteligente autónomo. Interfaz de usuario Sensor Actuador Sensor Interfaz de usuario Sensor Actuador Actuador PhD. Juan Carlos Vesga Ferreira

20 PhD. Juan Carlos Vesga Ferreira

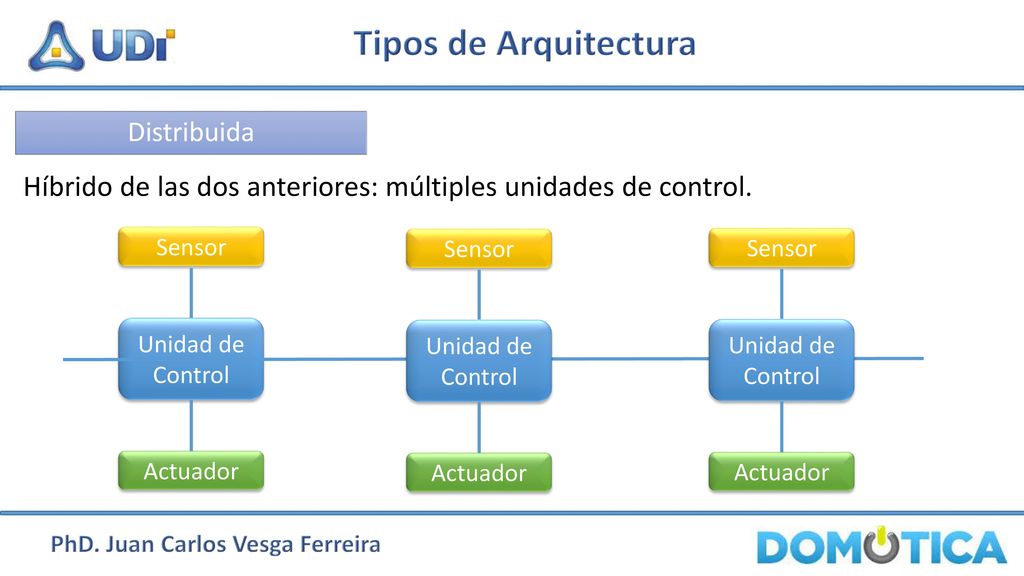

Tipos de Arquitectura Distribuida Híbrido de las dos anteriores: múltiples unidades de control. Sensor Sensor Sensor Unidad de Control Unidad de Control Unidad de Control Actuador Actuador Actuador PhD. Juan Carlos Vesga Ferreira

21 Medios de transmisión más utilizados PhD. Juan Carlos Vesga Ferreira
Par Trenzado Líneas de potencia Línea telefónica Radiofrecuencia PhD. Juan Carlos Vesga Ferreira

22 Un sistema domótico consta de PhD. Juan Carlos Vesga Ferreira
Protocolos Medios de Tx Dispositivos PhD. Juan Carlos Vesga Ferreira

23 PhD. Juan Carlos Vesga Ferreira

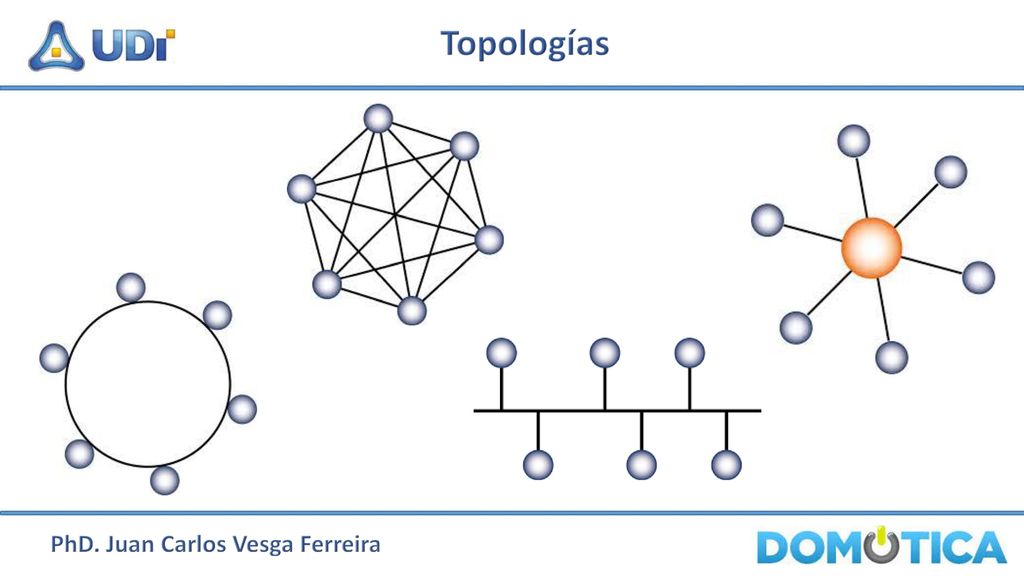

Topologías PhD. Juan Carlos Vesga Ferreira

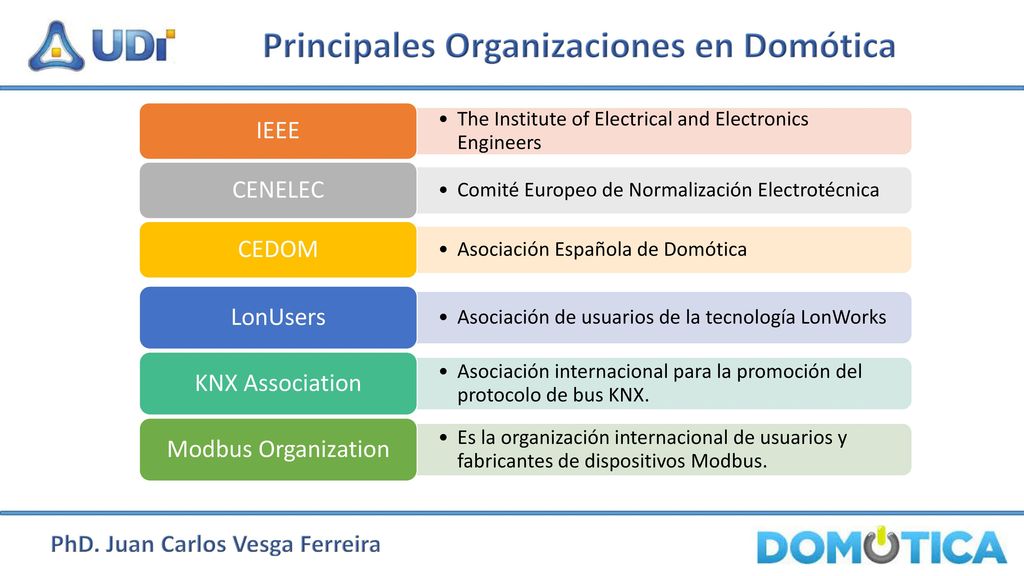

24 Principales Organizaciones en Domótica PhD. Juan Carlos Vesga Ferreira
IEEE The Institute of Electrical and Electronics Engineers CENELEC Comité Europeo de Normalización Electrotécnica CEDOM Asociación Española de Domótica LonUsers Asociación de usuarios de la tecnología LonWorks KNX Association Asociación internacional para la promoción del protocolo de bus KNX. Modbus Organization Es la organización internacional de usuarios y fabricantes de dispositivos Modbus. PhD. Juan Carlos Vesga Ferreira

25 Principales Fabricantes PhD. Juan Carlos Vesga Ferreira
