1
Control y Supervisión de procesos mediante red Industrial Profibus y Sistremas Scada
Grado en Ingeniería Electrónica Industrial y Automática Trabajo de Fin de Grado Autor: Domingo Lacasa Collado
2

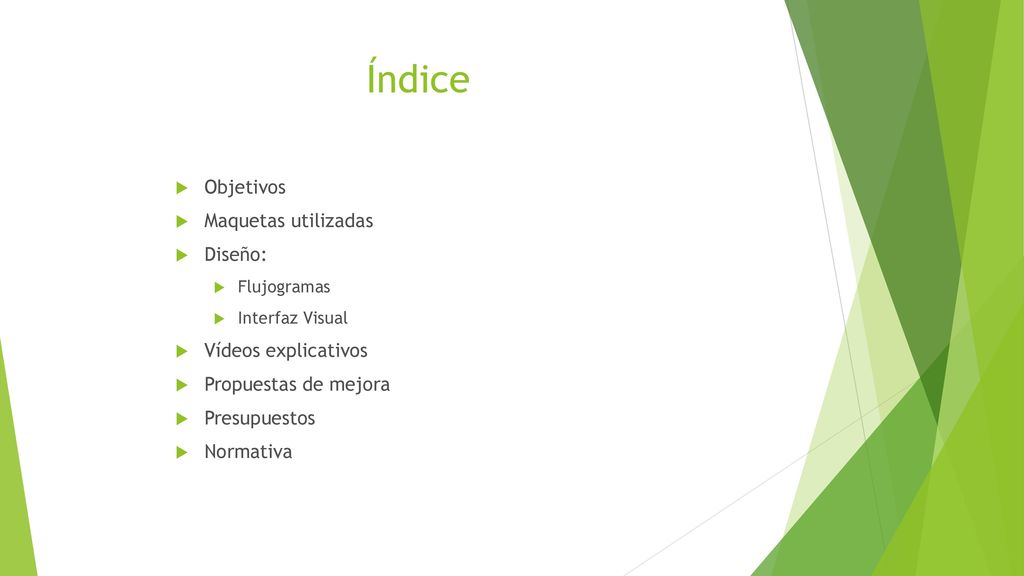

Índice Objetivos Maquetas utilizadas Diseño: Vídeos explicativos
Flujogramas Interfaz Visual Vídeos explicativos Propuestas de mejora Presupuestos Normativa
3

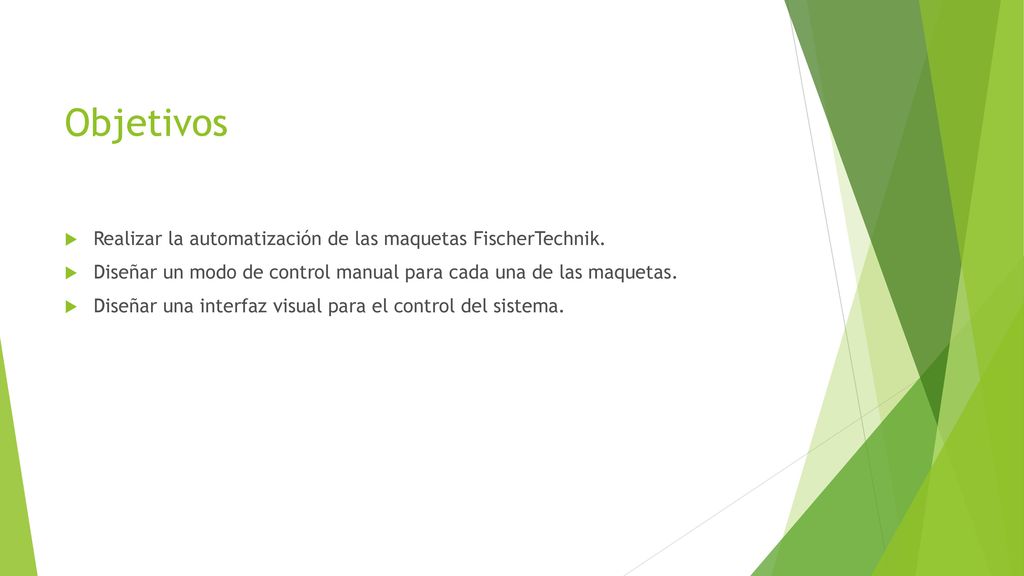

Objetivos Realizar la automatización de las maquetas FischerTechnik.
Diseñar un modo de control manual para cada una de las maquetas. Diseñar una interfaz visual para el control del sistema.
4

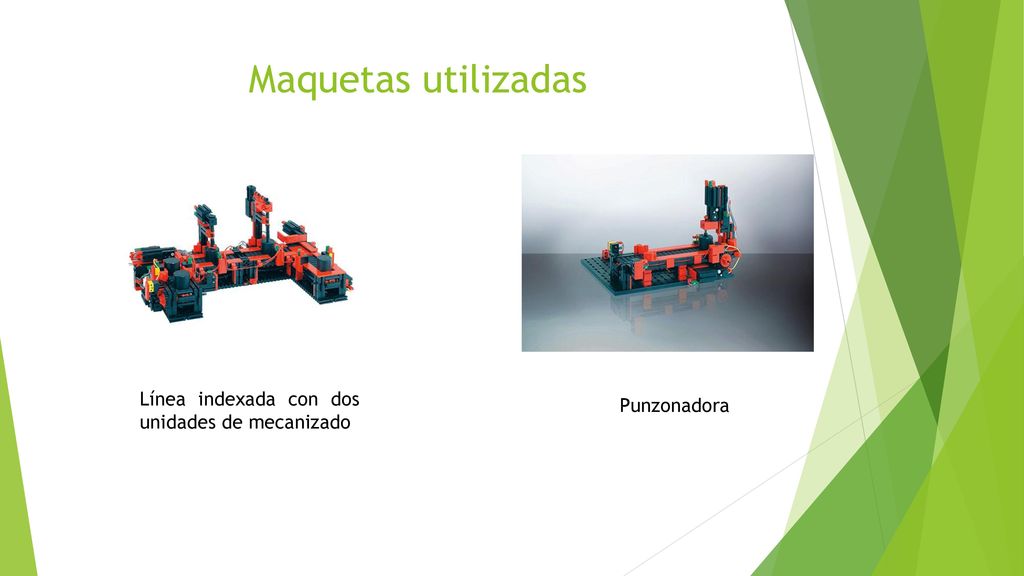

Maquetas utilizadas Línea indexada con dos unidades de mecanizado
Punzonadora
5

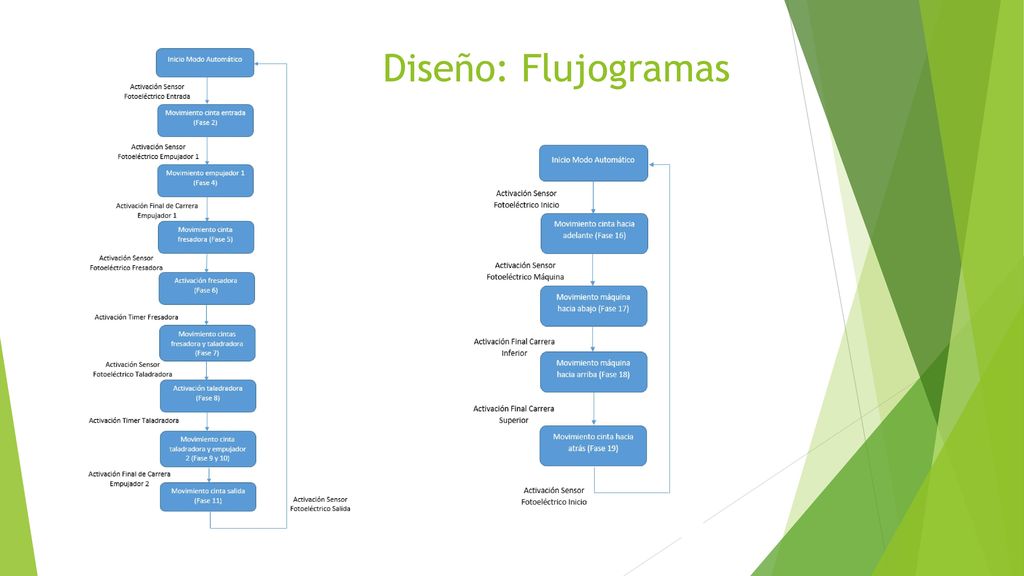

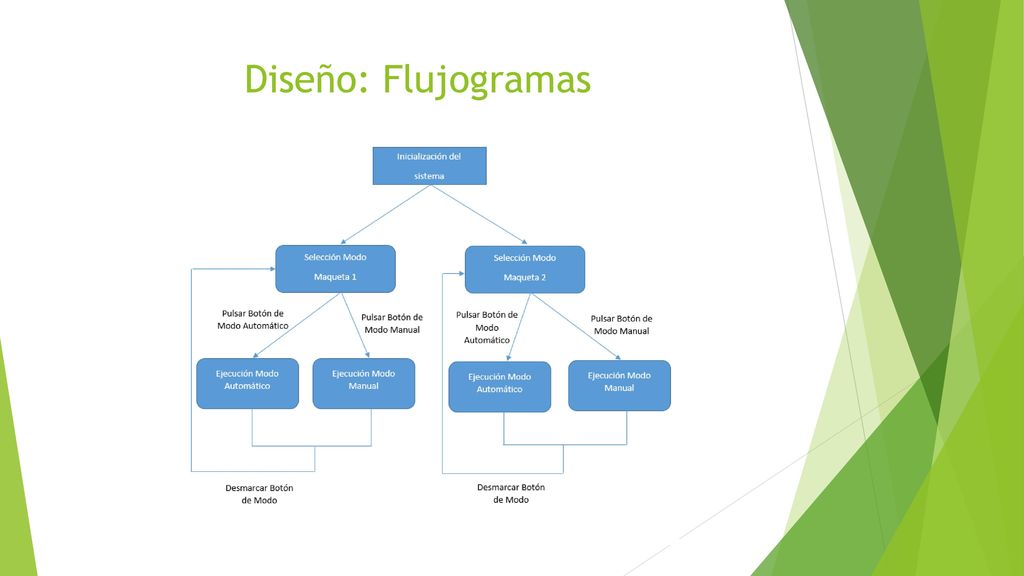

Diseño: Flujogramas
6
Diseño: Flujogramas
7

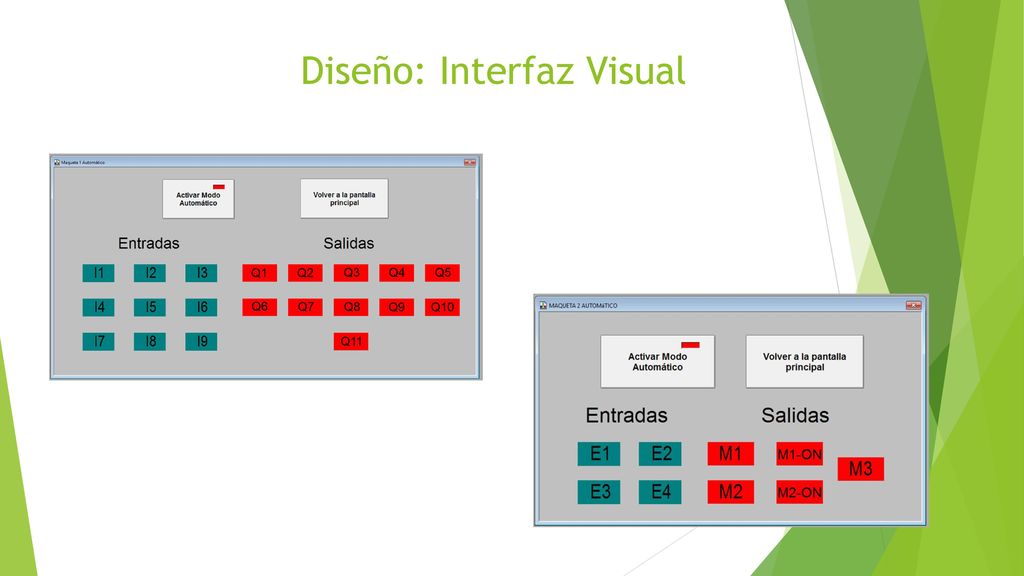

Diseño: Interfaz Visual
8

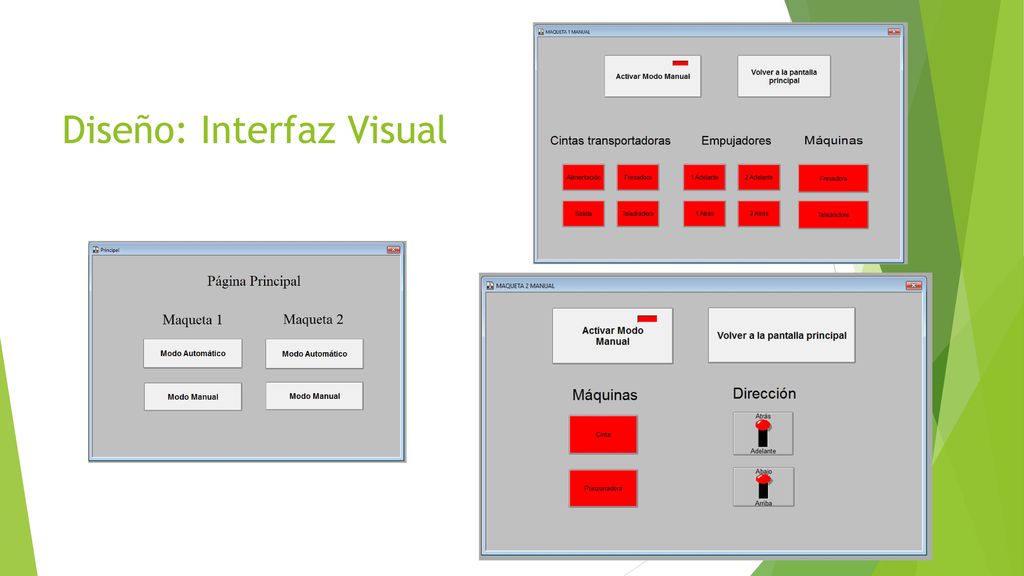

Diseño: Interfaz Visual
9

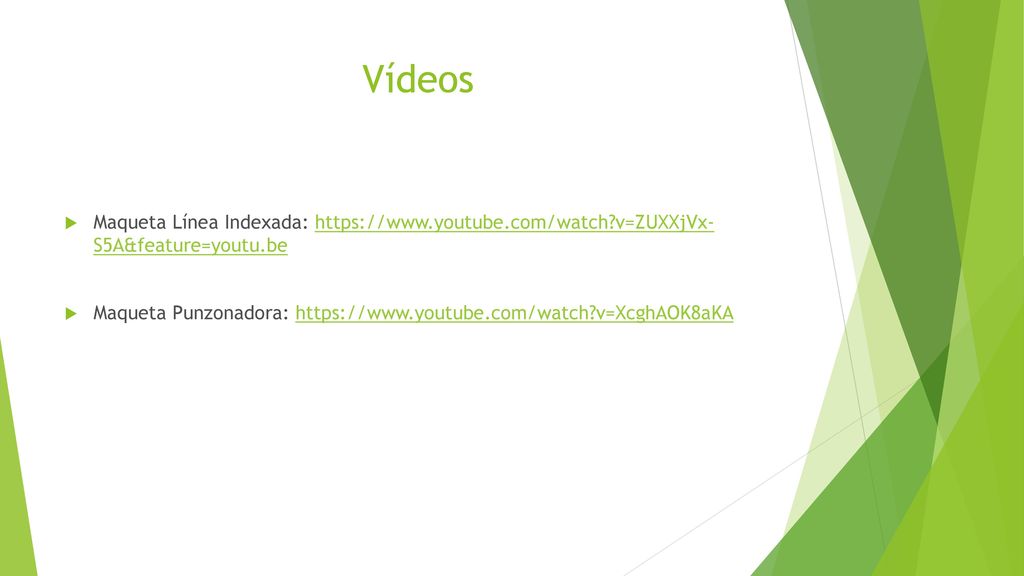

Vídeos Maqueta Línea Indexada: S5A&feature=youtu.be Maqueta Punzonadora:
10

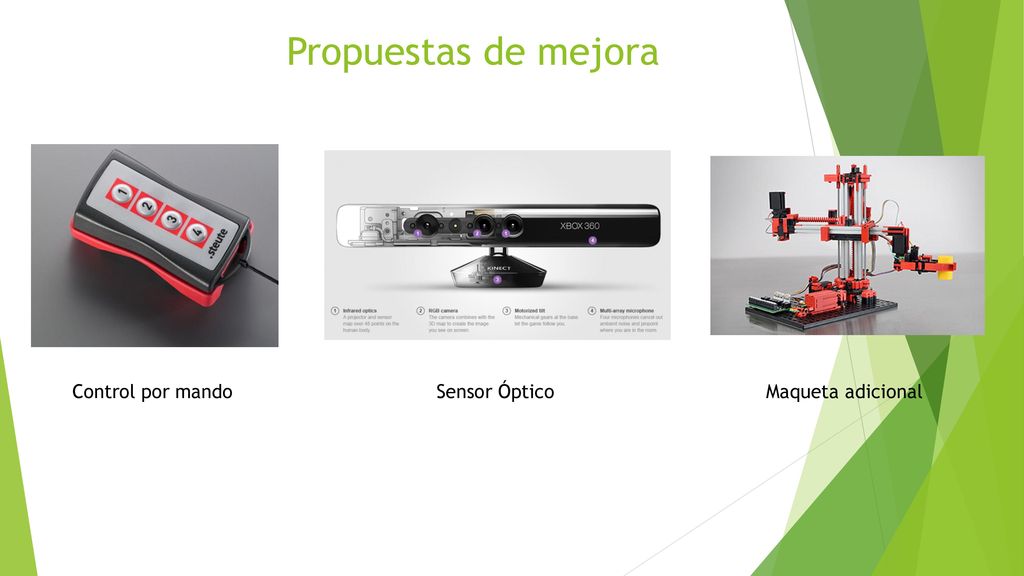

Propuestas de mejora Control por mando Sensor Óptico Maqueta adicional
11

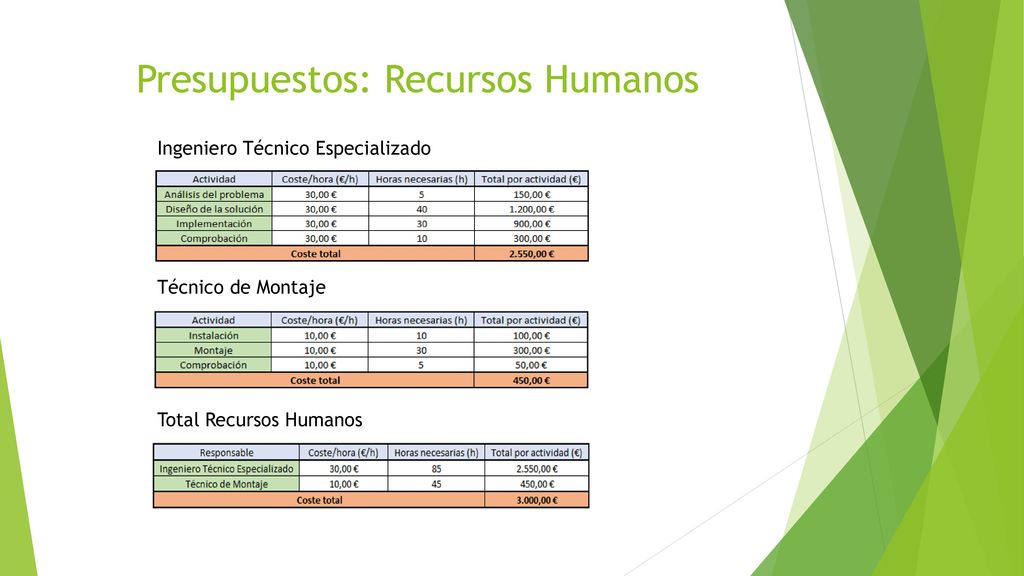

Presupuestos: Recursos Humanos
Ingeniero Técnico Especializado Técnico de Montaje Total Recursos Humanos
12

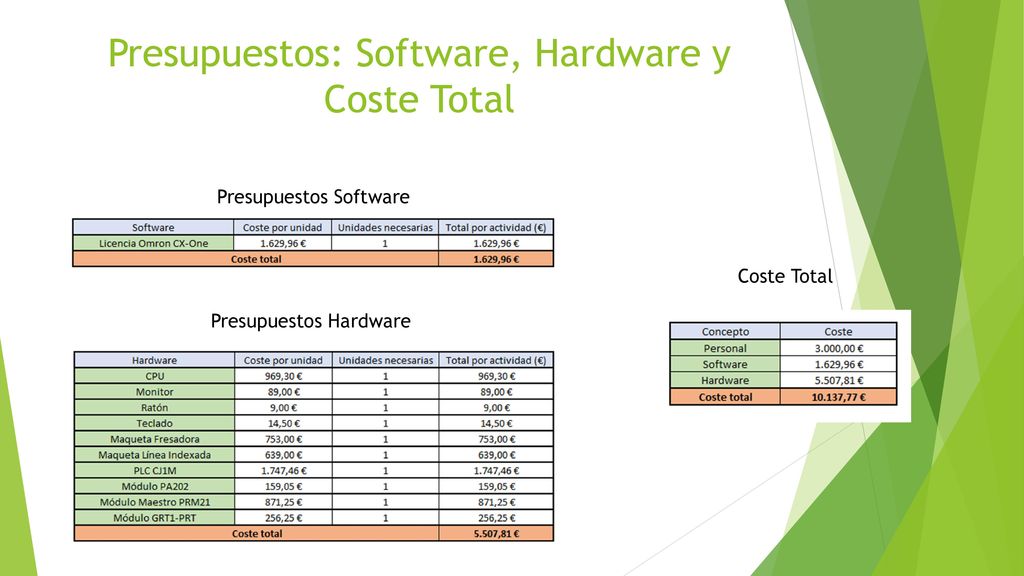

Presupuestos: Software, Hardware y Coste Total
Presupuestos Hardware
13

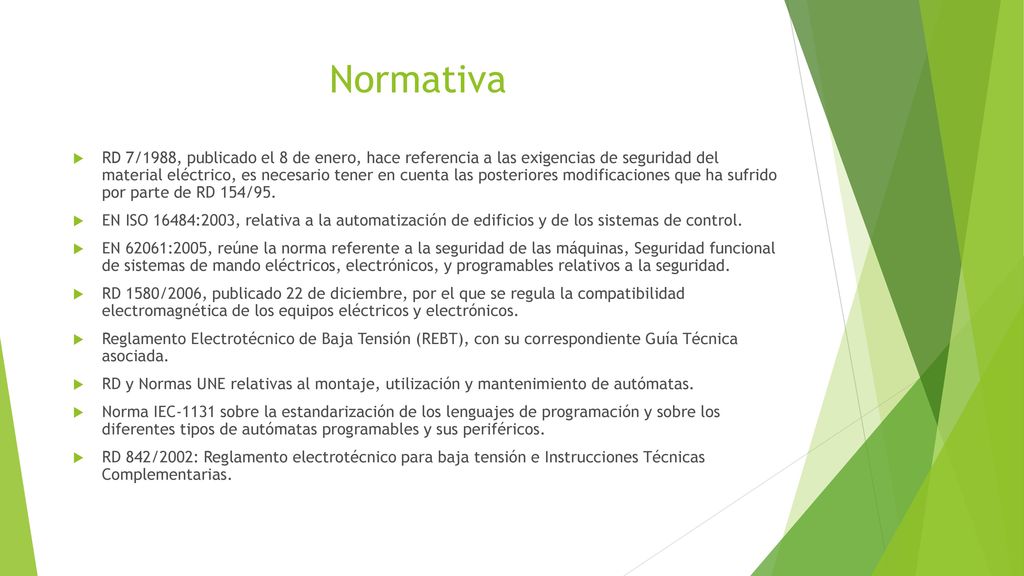

Normativa RD 7/1988, publicado el 8 de enero, hace referencia a las exigencias de seguridad del material eléctrico, es necesario tener en cuenta las posteriores modificaciones que ha sufrido por parte de RD 154/95. EN ISO 16484:2003, relativa a la automatización de edificios y de los sistemas de control. EN 62061:2005, reúne la norma referente a la seguridad de las máquinas, Seguridad funcional de sistemas de mando eléctricos, electrónicos, y programables relativos a la seguridad. RD 1580/2006, publicado 22 de diciembre, por el que se regula la compatibilidad electromagnética de los equipos eléctricos y electrónicos. Reglamento Electrotécnico de Baja Tensión (REBT), con su correspondiente Guía Técnica asociada. RD y Normas UNE relativas al montaje, utilización y mantenimiento de autómatas. Norma IEC-1131 sobre la estandarización de los lenguajes de programación y sobre los diferentes tipos de autómatas programables y sus periféricos. RD 842/2002: Reglamento electrotécnico para baja tensión e Instrucciones Técnicas Complementarias.
14
Gracias por su atención
