1 CONTROL DOMÓTICO MEDIANTE INTERFAZ MÓVIL
TRABAJO FINAL DE GRADO CONTROL DOMÓTICO MEDIANTE INTERFAZ MÓVIL Alumno: Lucas Martínez Hernández Tutor: Carlos Domínguez Montagud

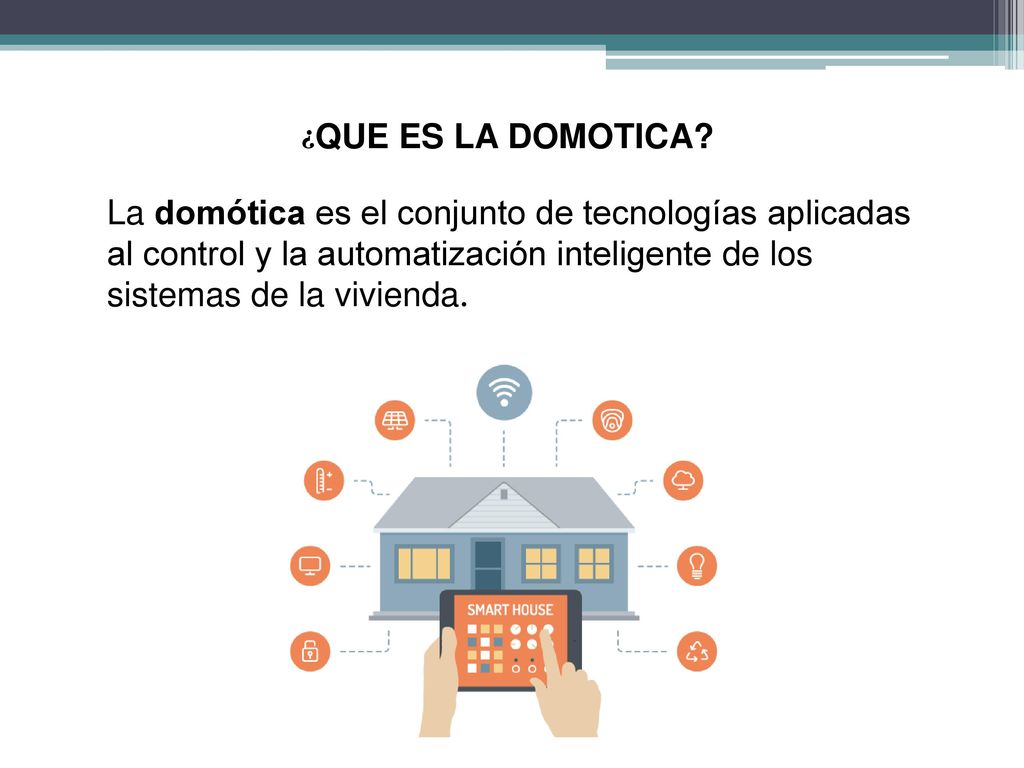

2 ¿QUE ES LA DOMOTICA? La domótica es el conjunto de tecnologías aplicadas al control y la automatización inteligente de los sistemas de la vivienda.

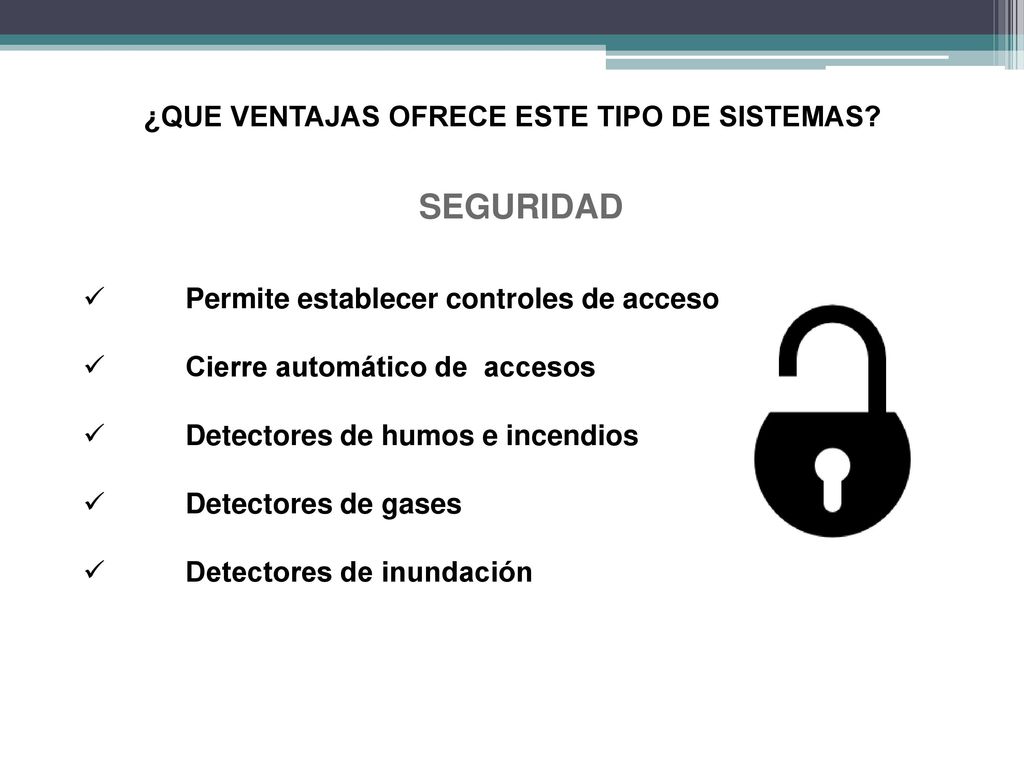

3 SEGURIDAD ¿QUE VENTAJAS OFRECE ESTE TIPO DE SISTEMAS?
Permite establecer controles de acceso Cierre automático de accesos Detectores de humos e incendios Detectores de gases Detectores de inundación

4 ACCESIBILIDAD ¿QUE VENTAJAS OFRECE ESTE TIPO DE SISTEMAS?
Mejora el nivel de confort del usuario Permite realizar tareas de forma mas eficiente Mejora el acceso a personas con movilidad reducida

5 ¿QUE VENTAJAS OFRECE ESTE TIPO DE SISTEMAS?
COMUNICACIONES Control de iluminación Control de ventilación Control de persianas, toldos Control de alarmas Permite conocer a tiempo real el estado de los sistemas

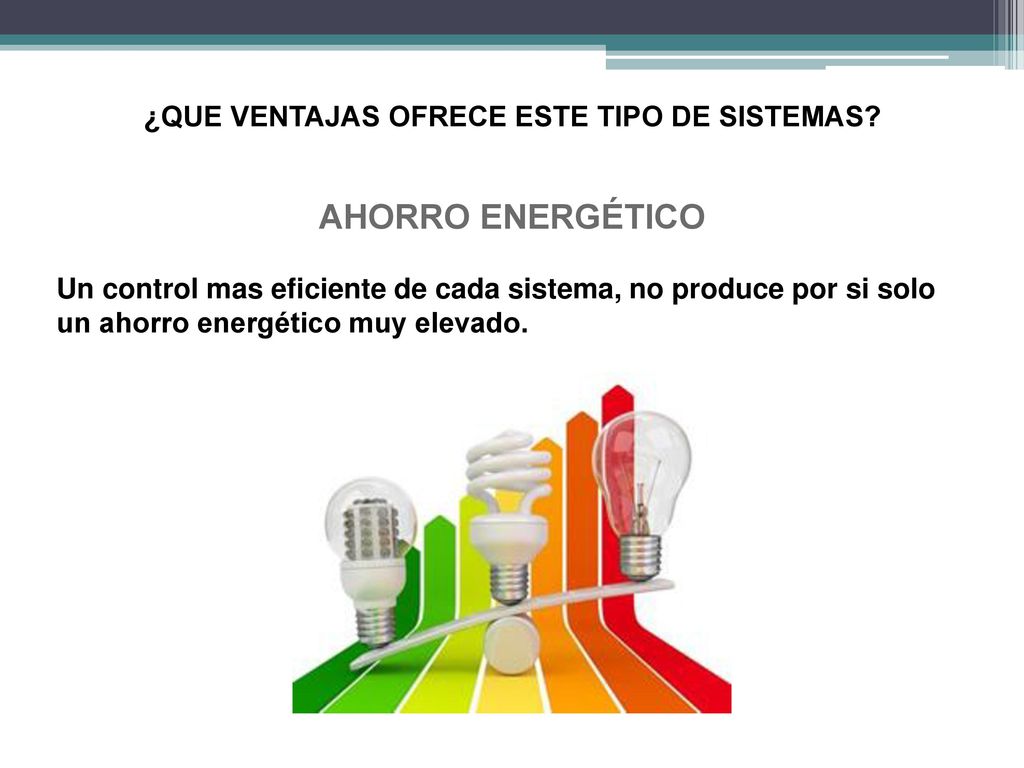

6 AHORRO ENERGÉTICO ¿QUE VENTAJAS OFRECE ESTE TIPO DE SISTEMAS?
Un control mas eficiente de cada sistema, no produce por si solo un ahorro energético muy elevado.

7 ¿QUE VENTAJAS OFRECE ESTE TIPO DE SISTEMAS?
Pero en conjunto se consigue un ahorro considerable

8 ARDUINO Arduino es una plataforma de hardware de código abierto, basada en una sencilla placa con entradas y salidas, analógicas y digitales, en un entorno de desarrollo que está basado en el lenguaje de programación Processing.  Rápido aprendizaje Existencia de documentación y ejemplos Dispositivos compatibles Económico Existencia de distintos modelos que se adaptan al tipo de proyecto

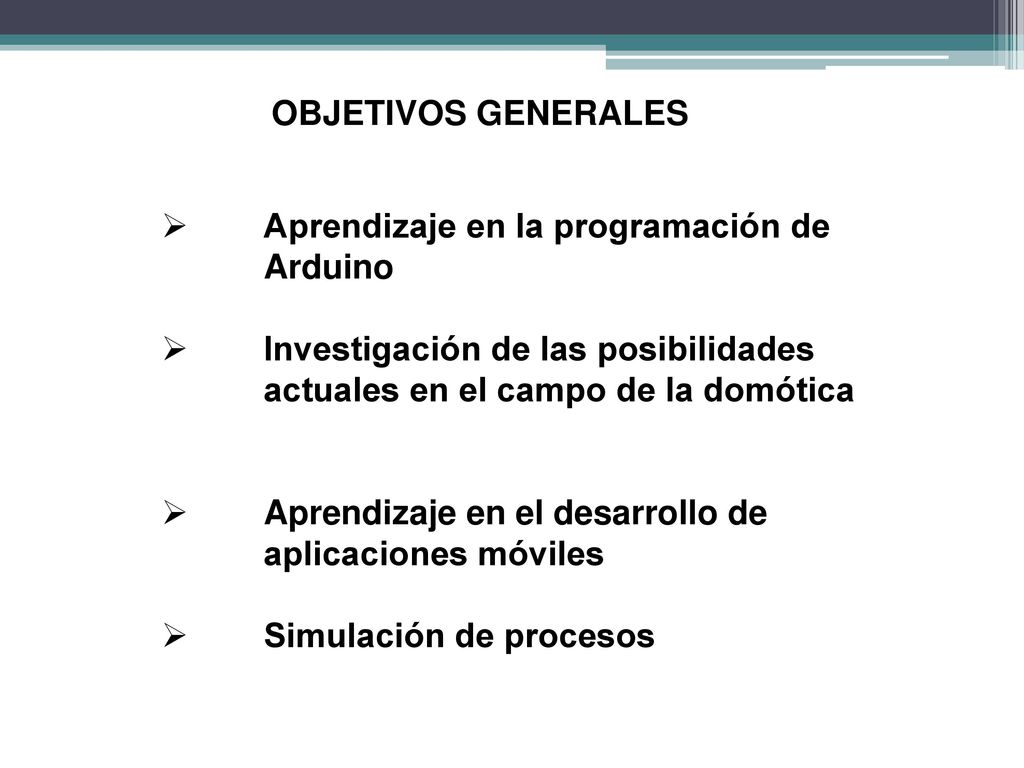

9 OBJETIVOS GENERALES Aprendizaje en la programación de Arduino Investigación de las posibilidades actuales en el campo de la domótica Aprendizaje en el desarrollo de aplicaciones móviles Simulación de procesos

10 OBJETIVOS DEL PROYECTO
Desarrollar e implementar un sistema de control domótico con los siguientes bloques : Control de iluminación Control de acceso a la vivienda Control térmico Control de persianas Control de presencia de gases

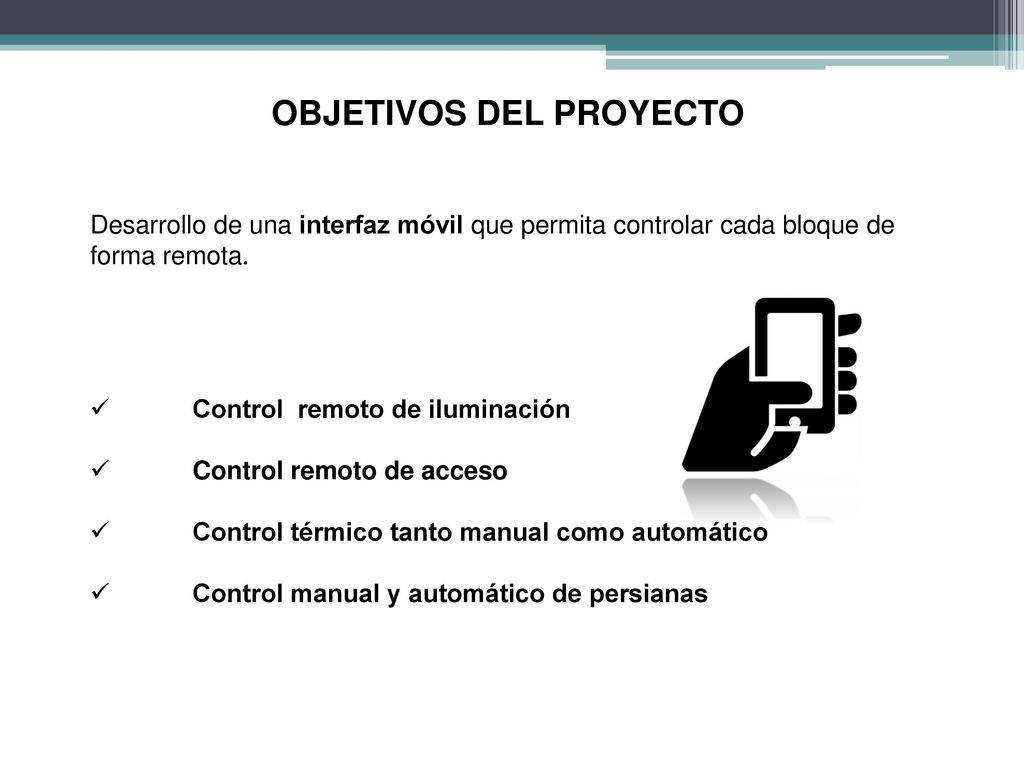

11 OBJETIVOS DEL PROYECTO
Desarrollo de una interfaz móvil que permita controlar cada bloque de forma remota. Control remoto de iluminación Control remoto de acceso Control térmico tanto manual como automático Control manual y automático de persianas

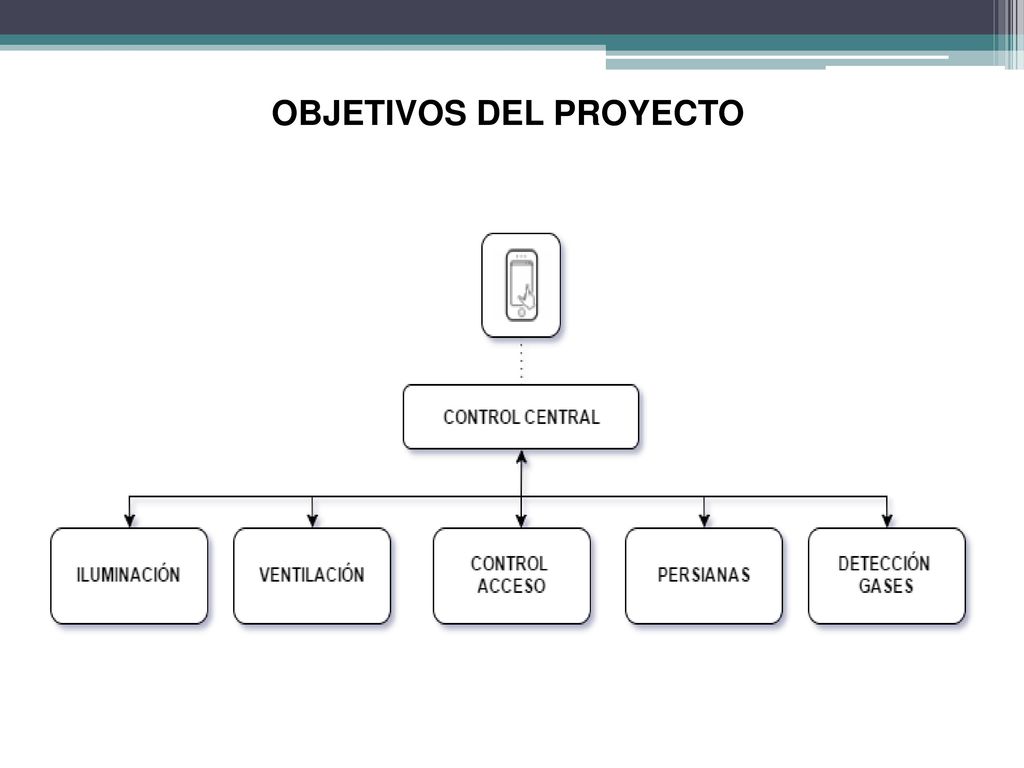

12 OBJETIVOS DEL PROYECTO

13 MAQUETA DE SIMULACIÓN

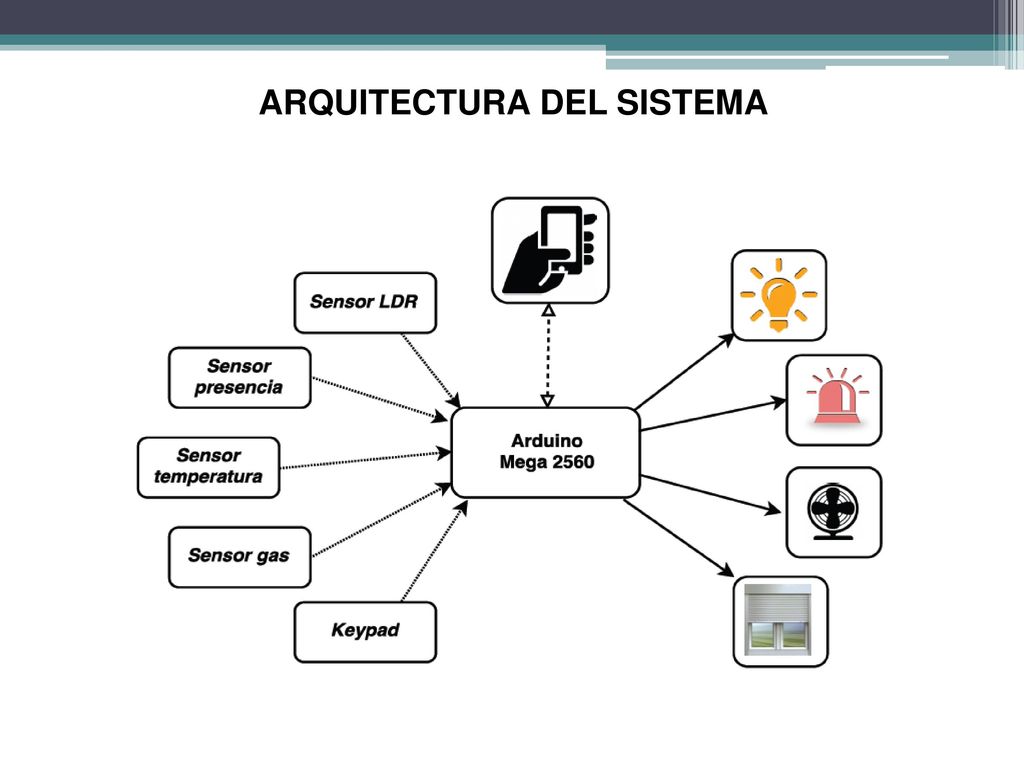

14 ARQUITECTURA DEL SISTEMA

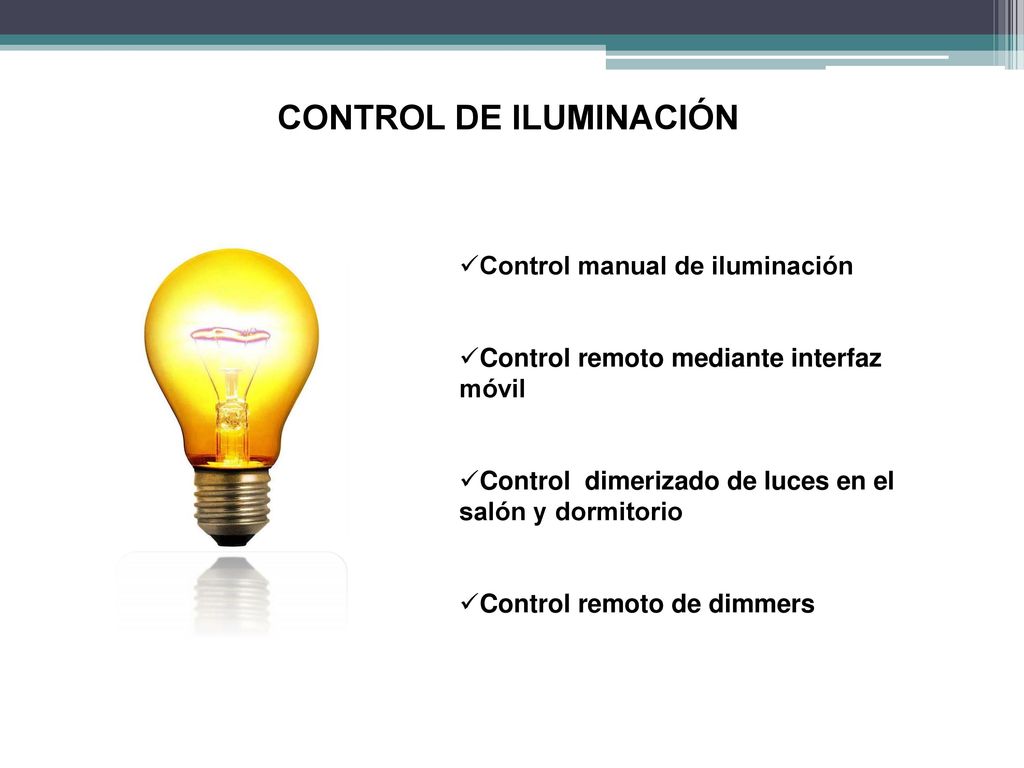

15 CONTROL DE ILUMINACIÓN
Control manual de iluminación Control remoto mediante interfaz móvil Control dimerizado de luces en el salón y dormitorio Control remoto de dimmers

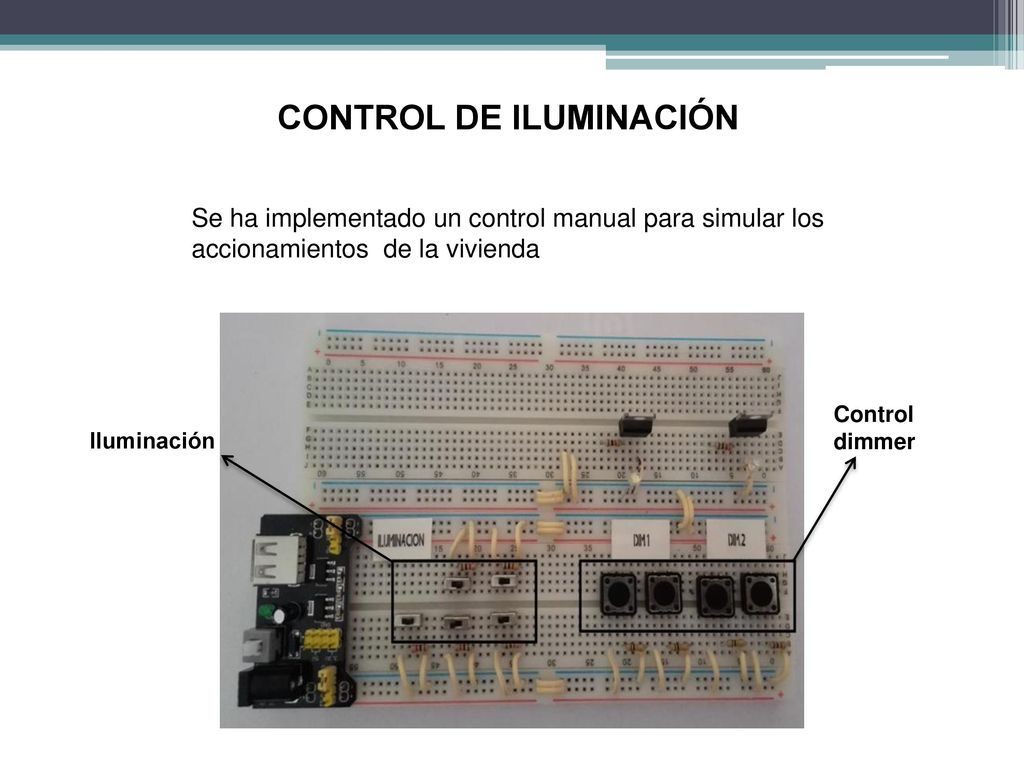

16 CONTROL DE ILUMINACIÓN
Se ha implementado un control manual para simular los accionamientos de la vivienda Control dimmer Iluminación

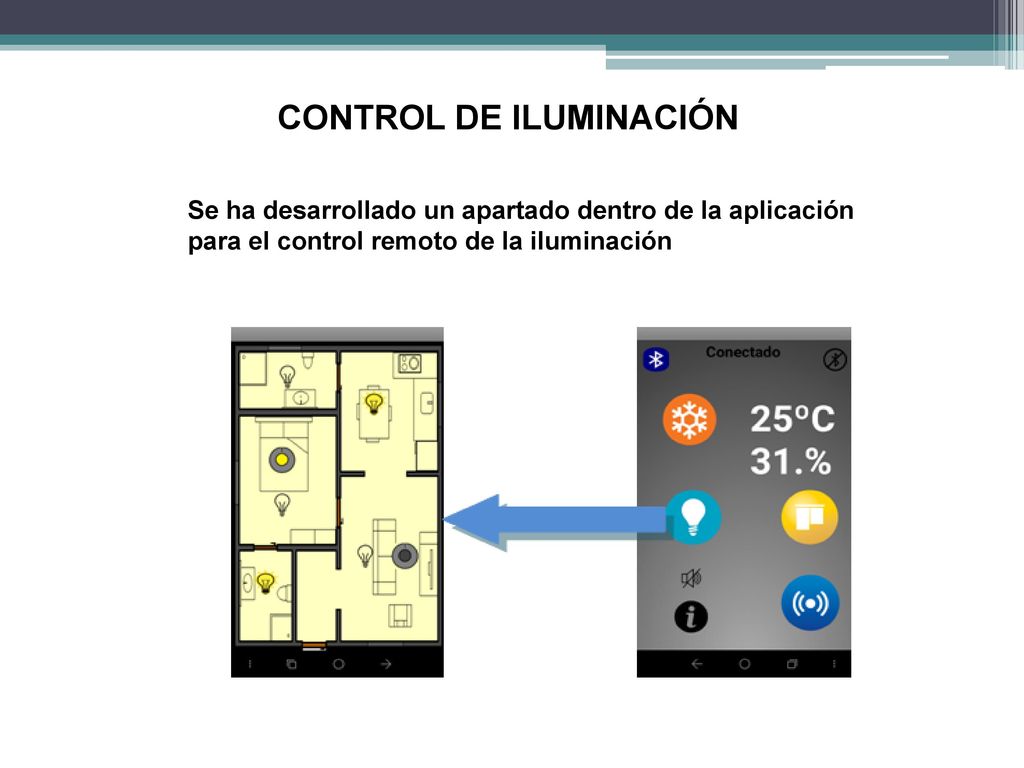

17 CONTROL DE ILUMINACIÓN
Se ha desarrollado un apartado dentro de la aplicación para el control remoto de la iluminación

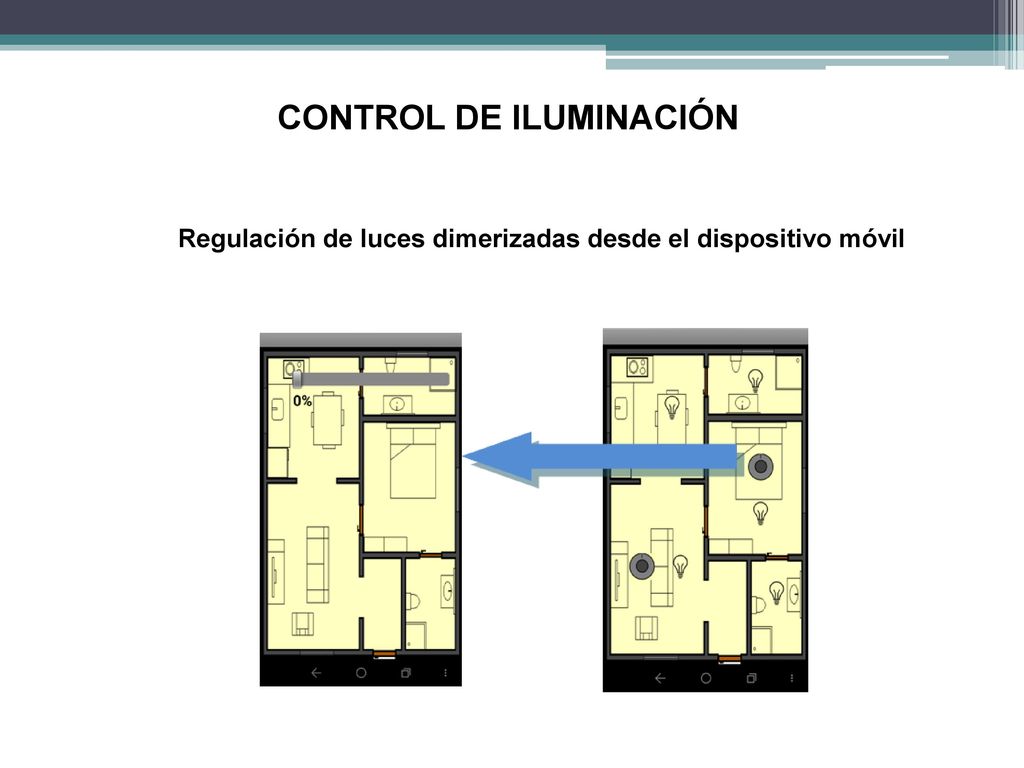

18 CONTROL DE ILUMINACIÓN
Regulación de luces dimerizadas desde el dispositivo móvil

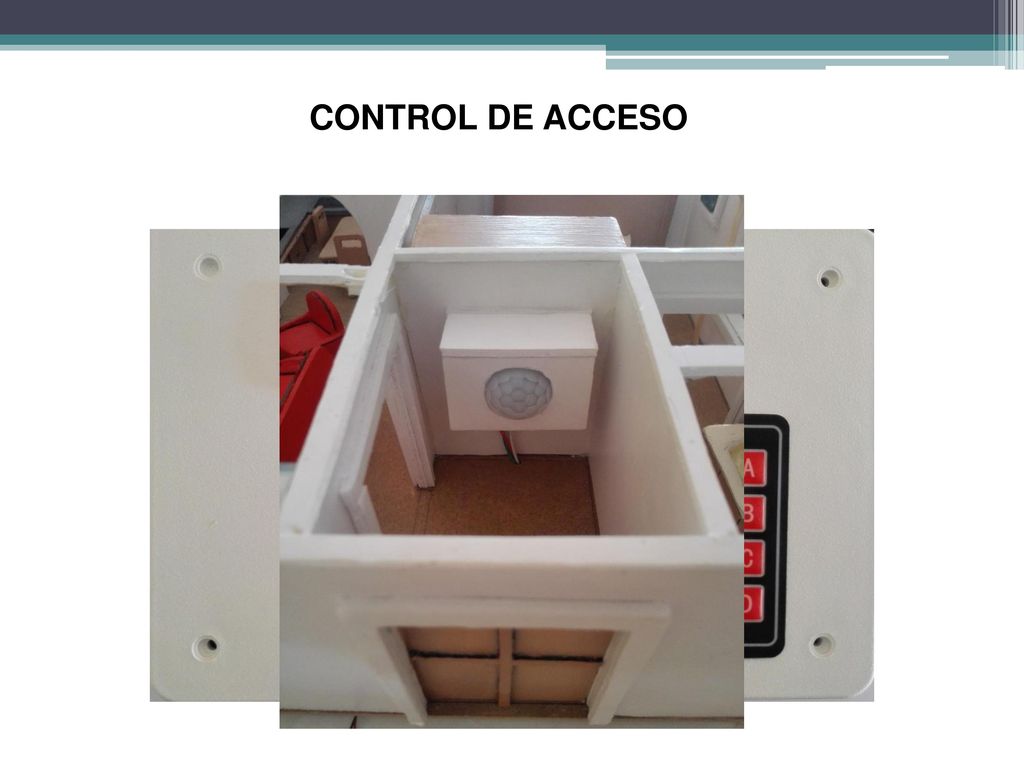

19 CONTROL DE ACCESO Implementación de un control de acceso a la vivienda mediante teclado numérico Activación y desactivación mediante contraseña Alarma acústica con aviso de presencia Posibilidad de control de forma remota

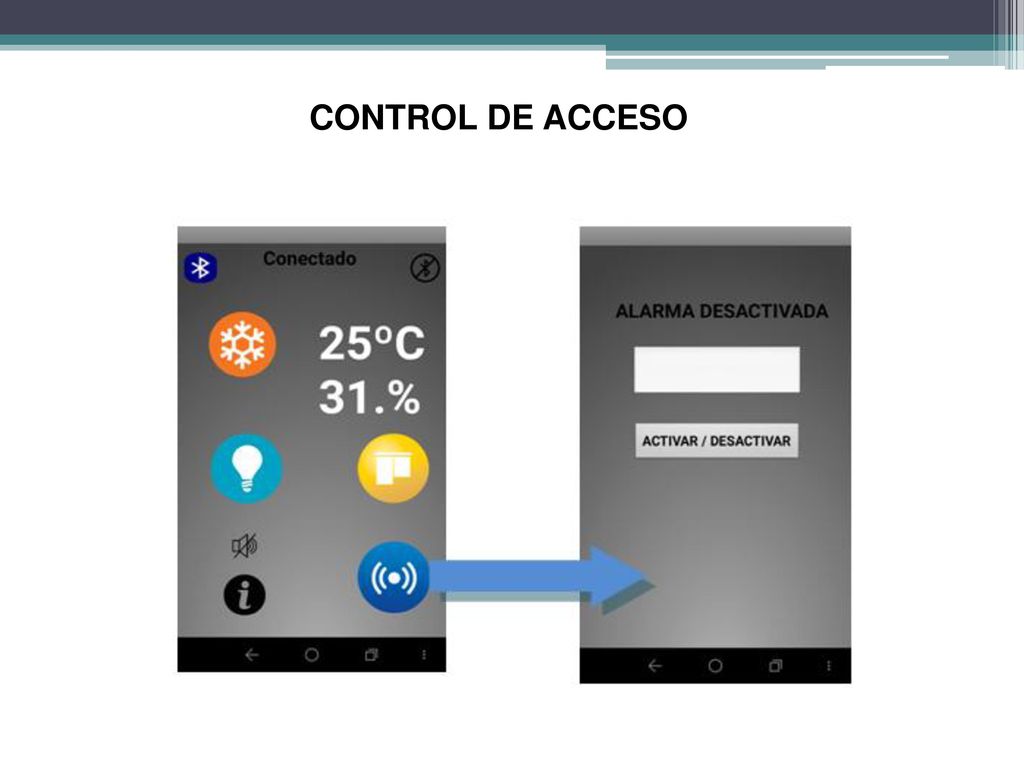

20 CONTROL DE ACCESO

21 CONTROL DE ACCESO

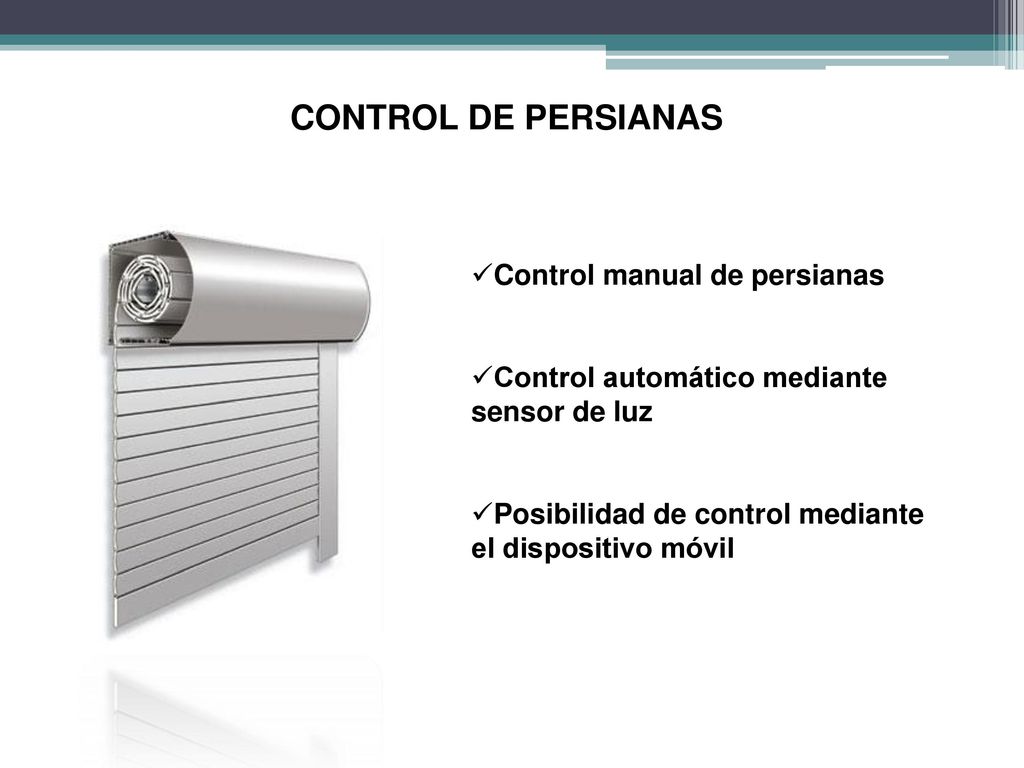

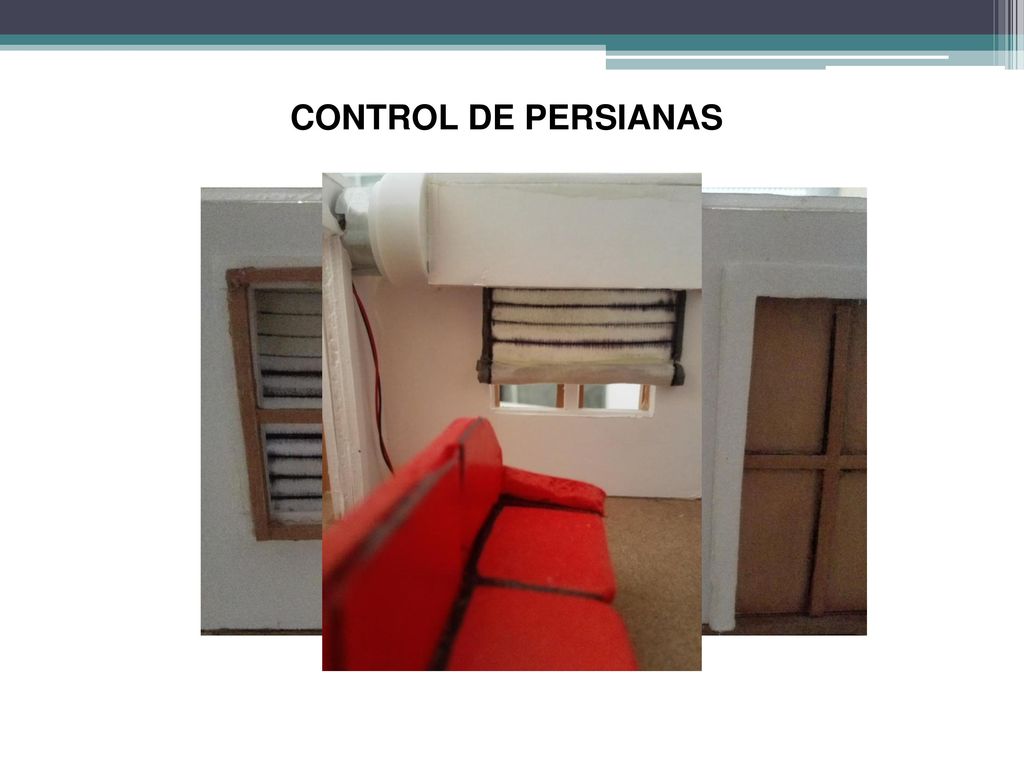

22 CONTROL DE PERSIANAS Control manual de persianas
Control automático mediante sensor de luz Posibilidad de control mediante el dispositivo móvil

23 CONTROL DE PERSIANAS

24 CONTROL DE PERSIANAS

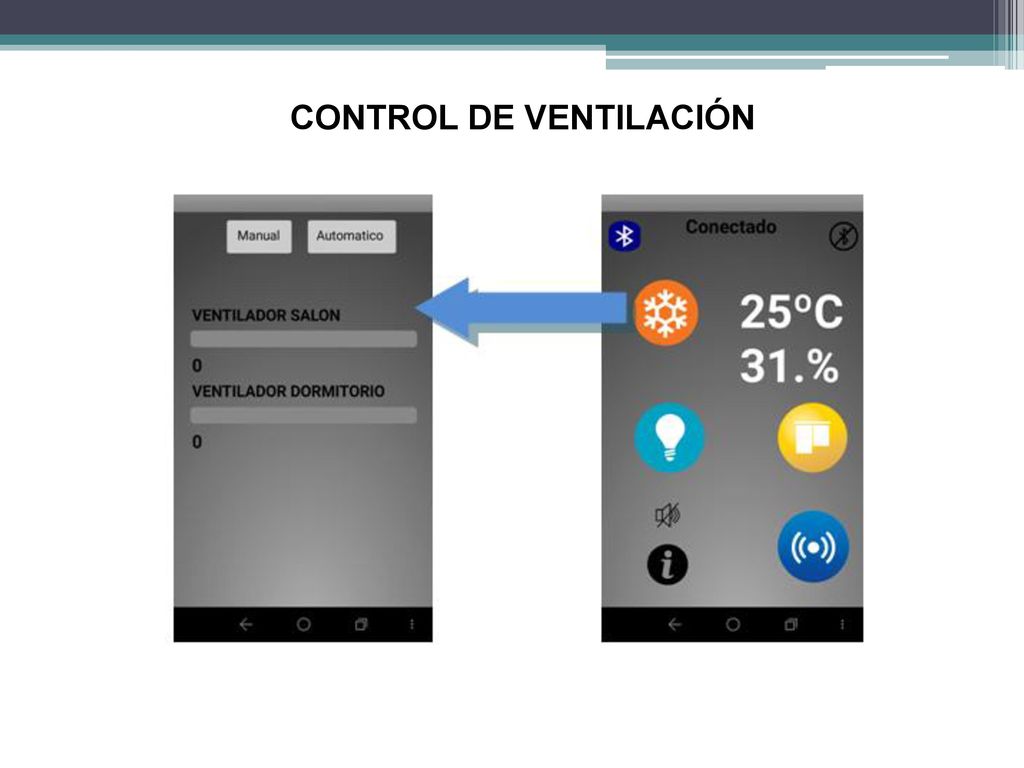

25 CONTROL DE VENTILACIÓN
Implementación de un control de temperatura para la vivienda que consta de: Regulación manual de ventiladores Control automático mediante control PID Control remoto, tanto manual como automático desde el dispositivo móvil

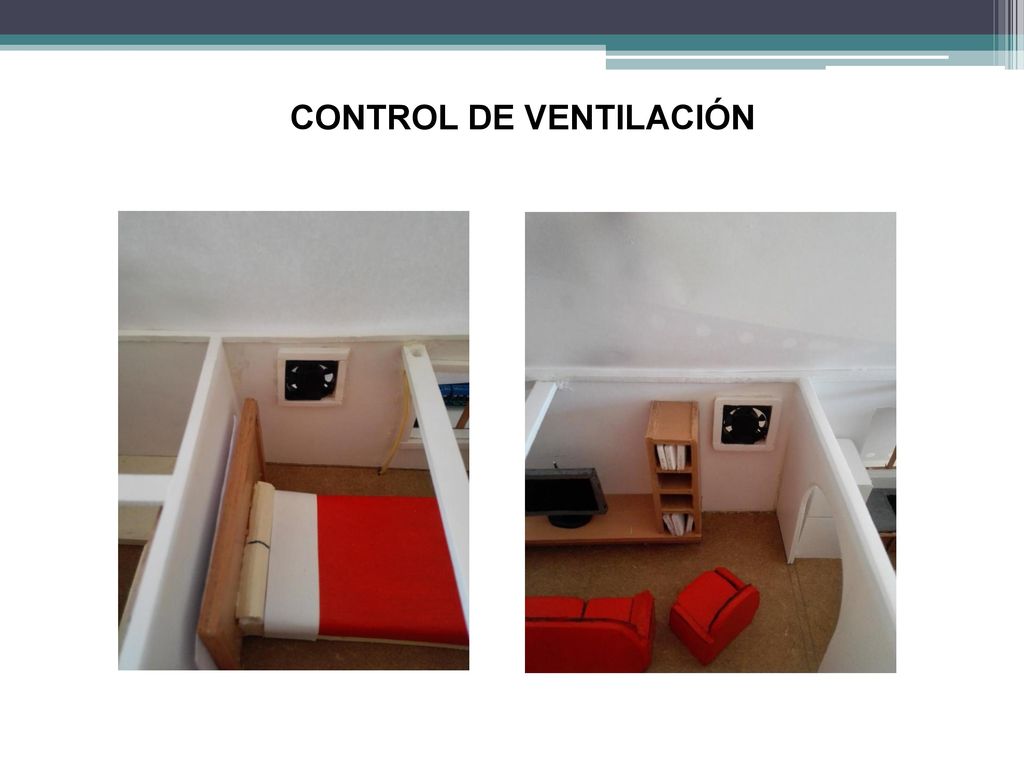

26 CONTROL DE VENTILACIÓN

27 CONTROL DE VENTILACIÓN

28 CONTROL DE CONCENTRACIONES DE GASES
Implementación de un sistema de control de presencia de gases Analiza la concentración de ciertos gases en una estancia Butano, gas natural, propano, CO2.. Activa una alarma acústica en el caso de que existan concentraciones peligrosas para el usuario

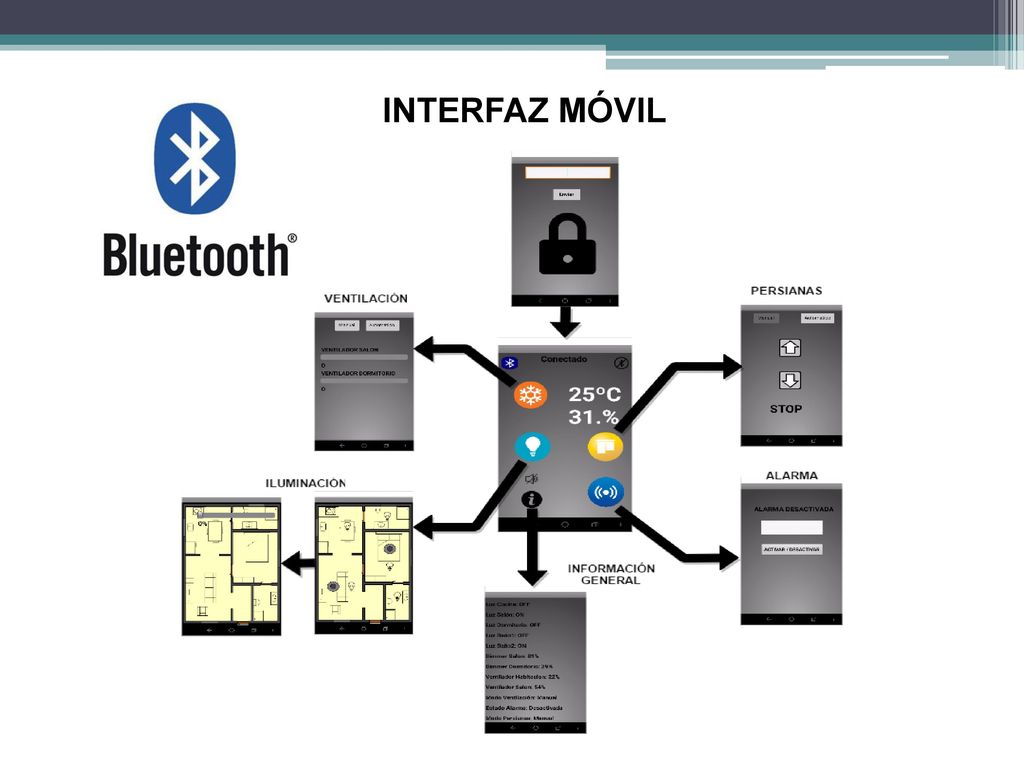

29 INTERFAZ MÓVIL

30 SIMULACIÓN En el siguiente video se muestra la simulación de los bloques de control diseñados, y que han sido instalados previamente en la maqueta para poder emular cada uno de los procesos.
