1 PROGRAMA DE TECNOLOGIA ELECTRICA UNIVERSIDAD TECNOLOGICA DE PEREIRA
SISTEMAS DE POTENCIA Parte 1 Antonio Escobar Z. 2013 UNIVERSIDAD TECNOLOGICA DE PEREIRA

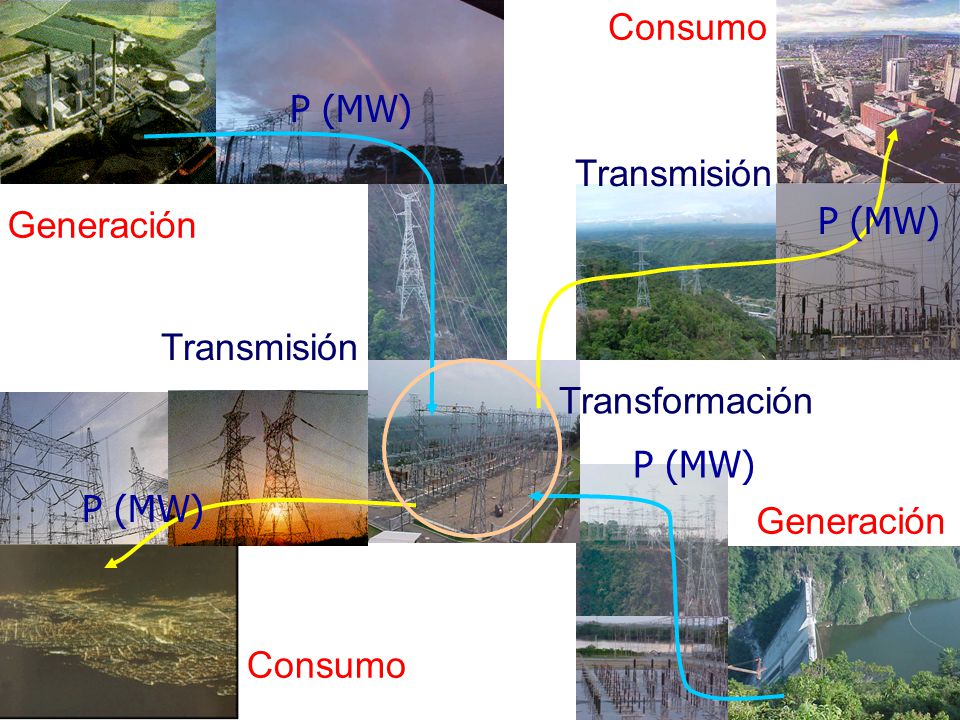

2 Consumo P (MW) Transmisión P (MW) Generación Transmisión Transformación P (MW) P (MW) Generación Consumo

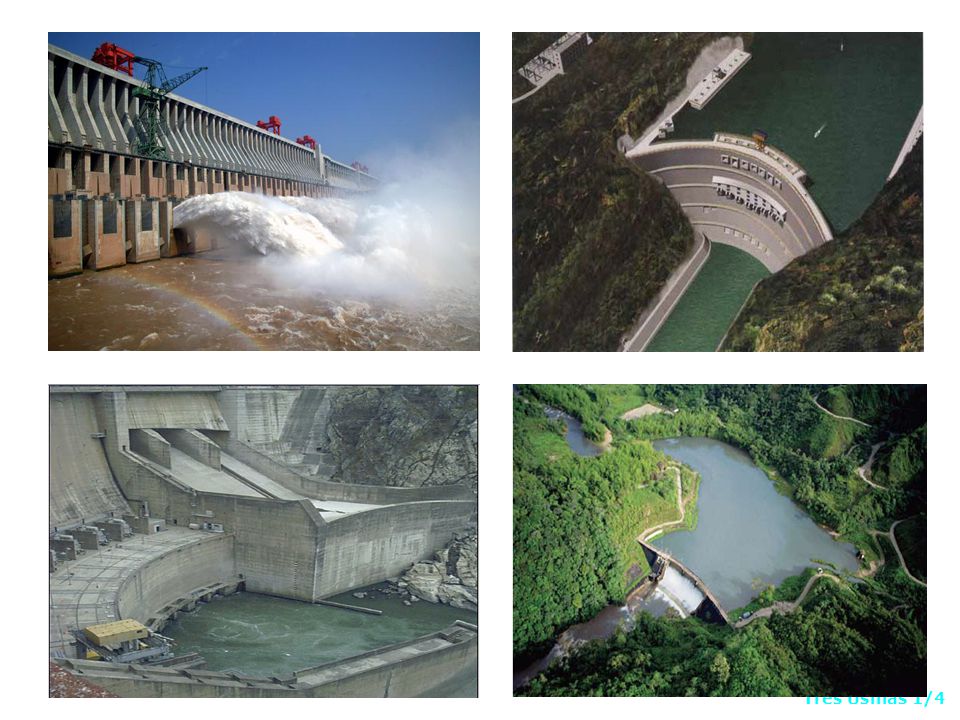

3 Três Usinas 1/4

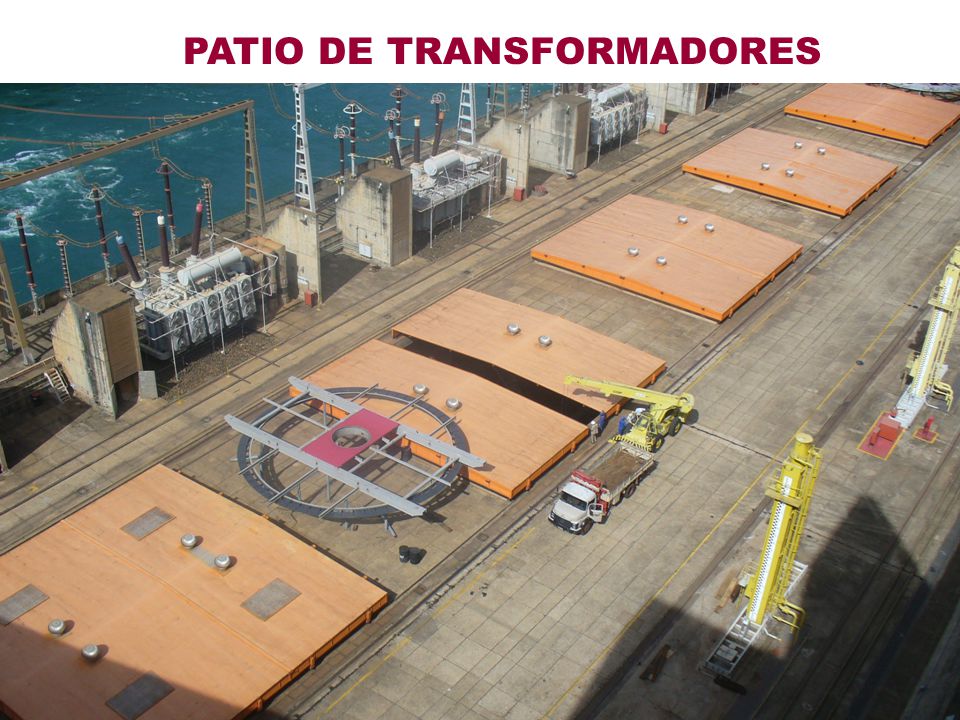

4 PATIO DE TRANSFORMADORES

5

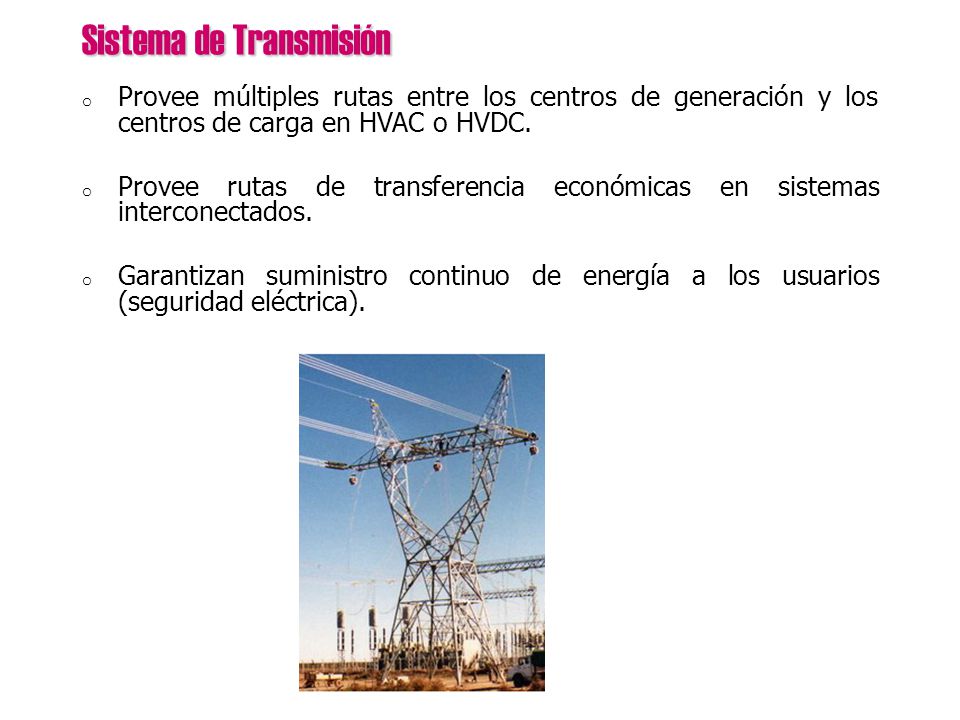

6 Sistema de Transmisión
Provee múltiples rutas entre los centros de generación y los centros de carga en HVAC o HVDC. Provee rutas de transferencia económicas en sistemas interconectados. Garantizan suministro continuo de energía a los usuarios (seguridad eléctrica).

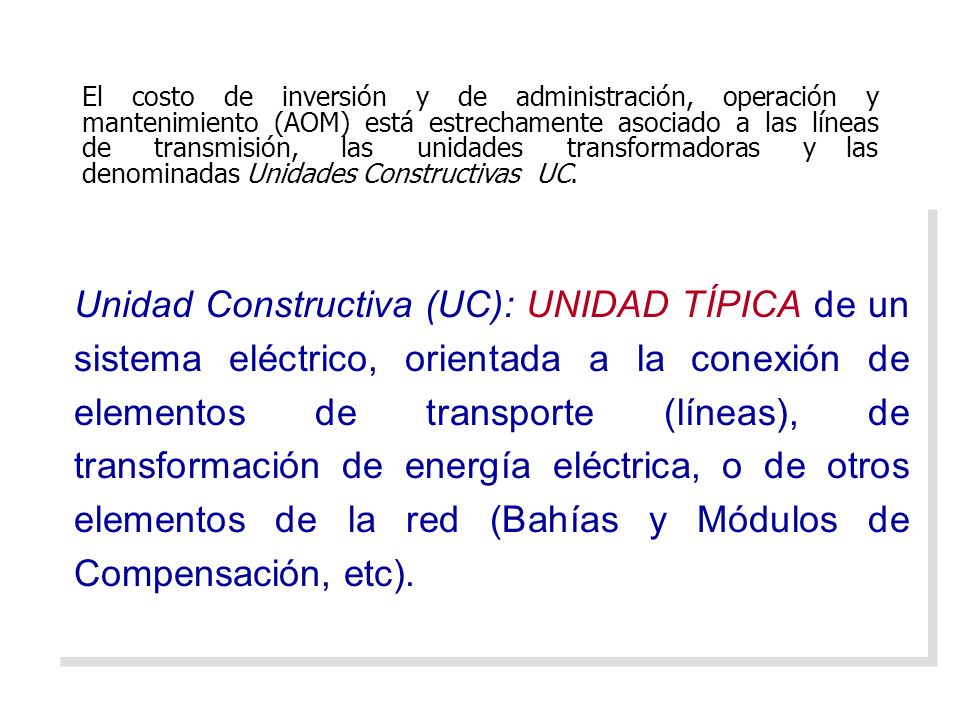

7 El costo de inversión y de administración, operación y mantenimiento (AOM) está estrechamente asociado a las líneas de transmisión, las unidades transformadoras y las denominadas Unidades Constructivas UC. Unidad Constructiva (UC): UNIDAD TÍPICA de un sistema eléctrico, orientada a la conexión de elementos de transporte (líneas), de transformación de energía eléctrica, o de otros elementos de la red (Bahías y Módulos de Compensación, etc).

8 Subestación A Subestación B Líneas Transformador Subestación D
Módulo de Trafo UC Módulo de línea UC Subestación D Subestación C

9 EQUIPOS DE UNIDAD CONSTRUCTIVA

10 Interruptor “Dispositivo de maniobra capaz de interrumpir, establecer y llevar las corrientes normales del circuito y las anormales o de corto circuito. Desconecta automá-ticamente cualquier parte del sistema donde haya ocurrido una falla.” Símbolos:

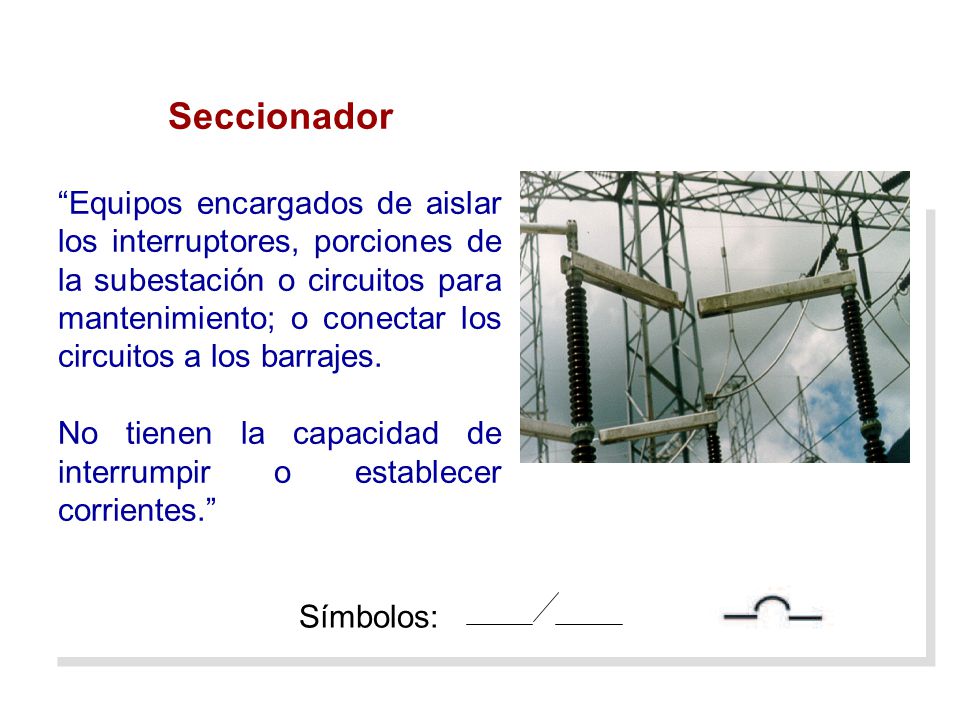

11 Seccionador “Equipos encargados de aislar los interruptores, porciones de la subestación o circuitos para mantenimiento; o conectar los circuitos a los barrajes. No tienen la capacidad de interrumpir o establecer corrientes.” Símbolos:

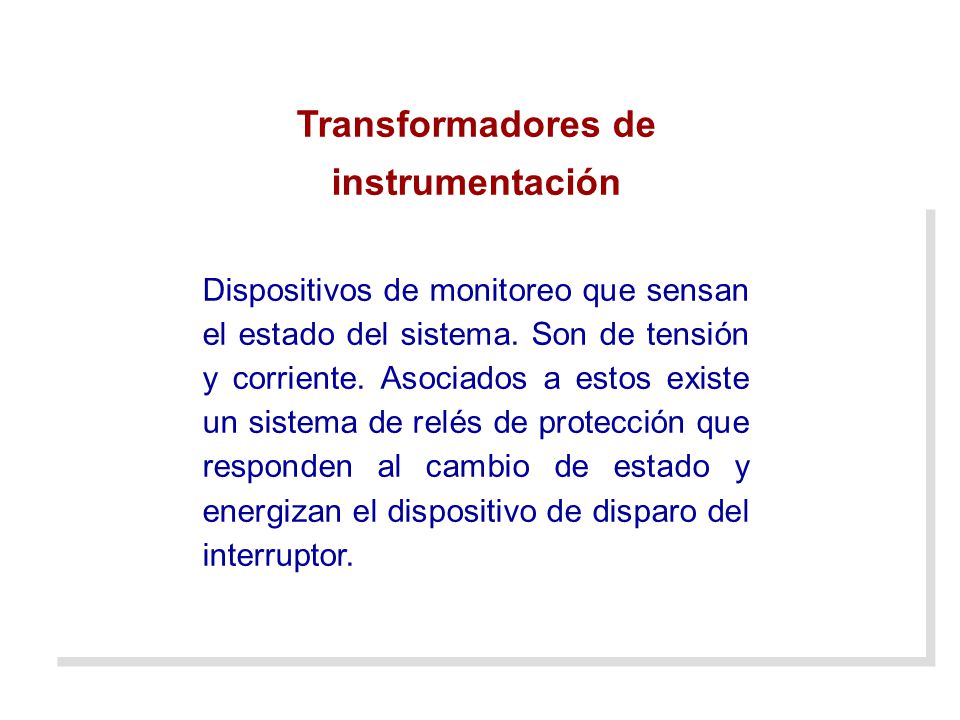

12 Transformadores de instrumentación
Dispositivos de monitoreo que sensan el estado del sistema. Son de tensión y corriente. Asociados a estos existe un sistema de relés de protección que responden al cambio de estado y energizan el dispositivo de disparo del interruptor.

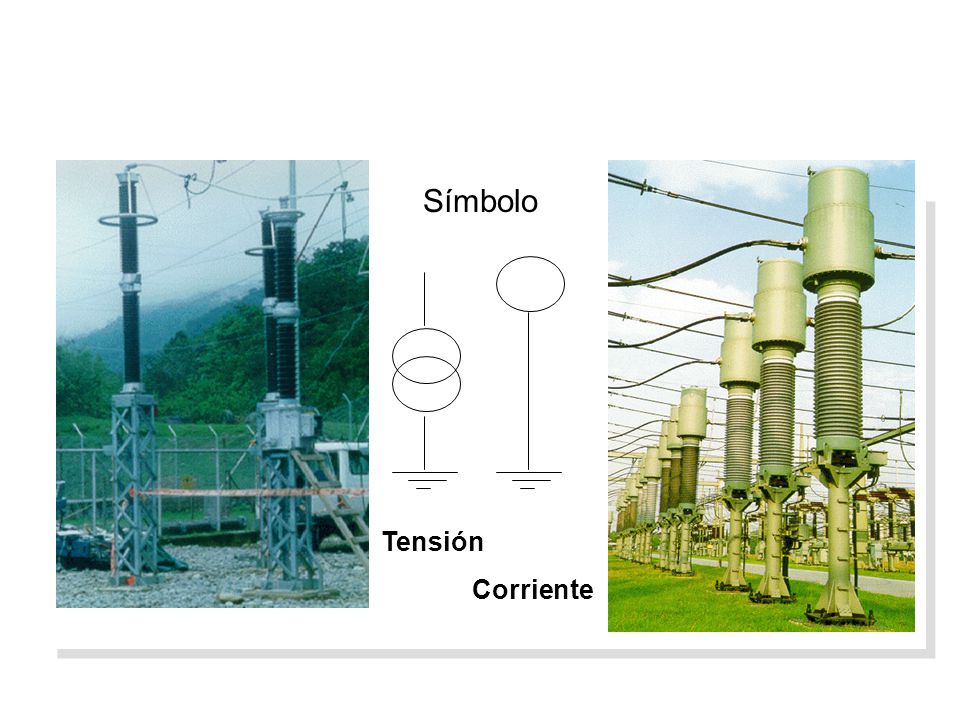

13 Símbolo Tensión Corriente

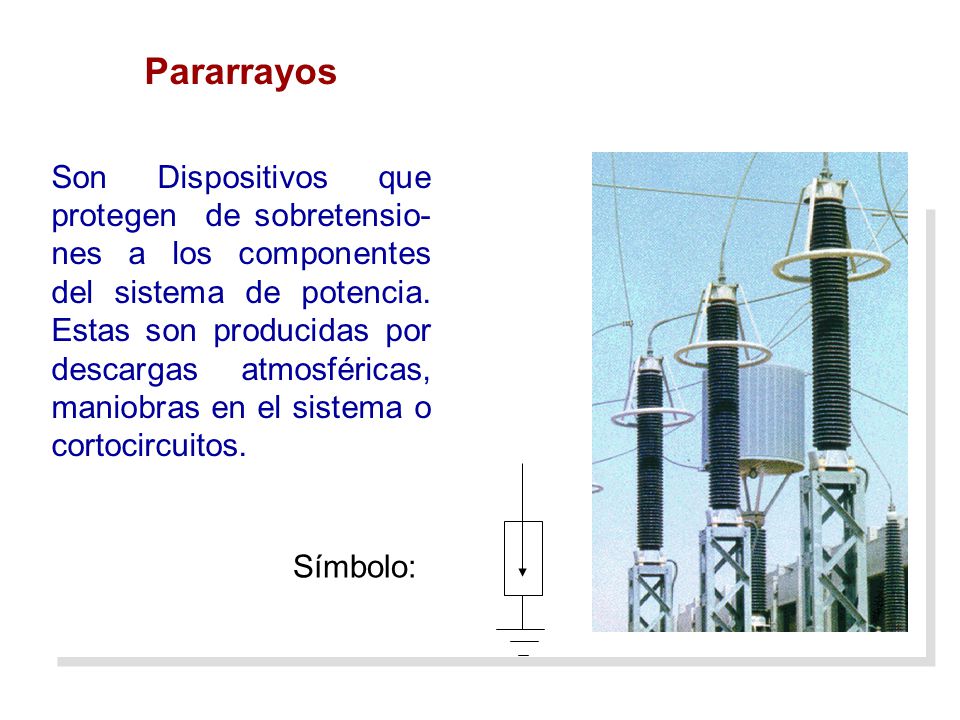

14 Pararrayos Son Dispositivos que protegen de sobretensio-nes a los componentes del sistema de potencia. Estas son producidas por descargas atmosféricas, maniobras en el sistema o cortocircuitos. Símbolo:

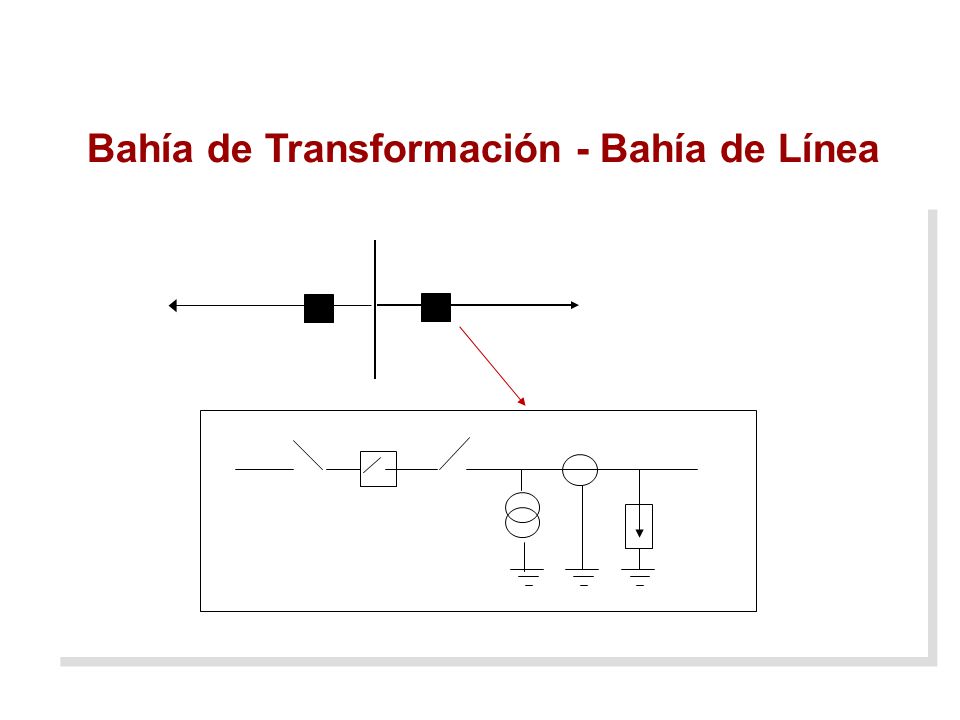

15 Bahía de Transformación - Bahía de Línea

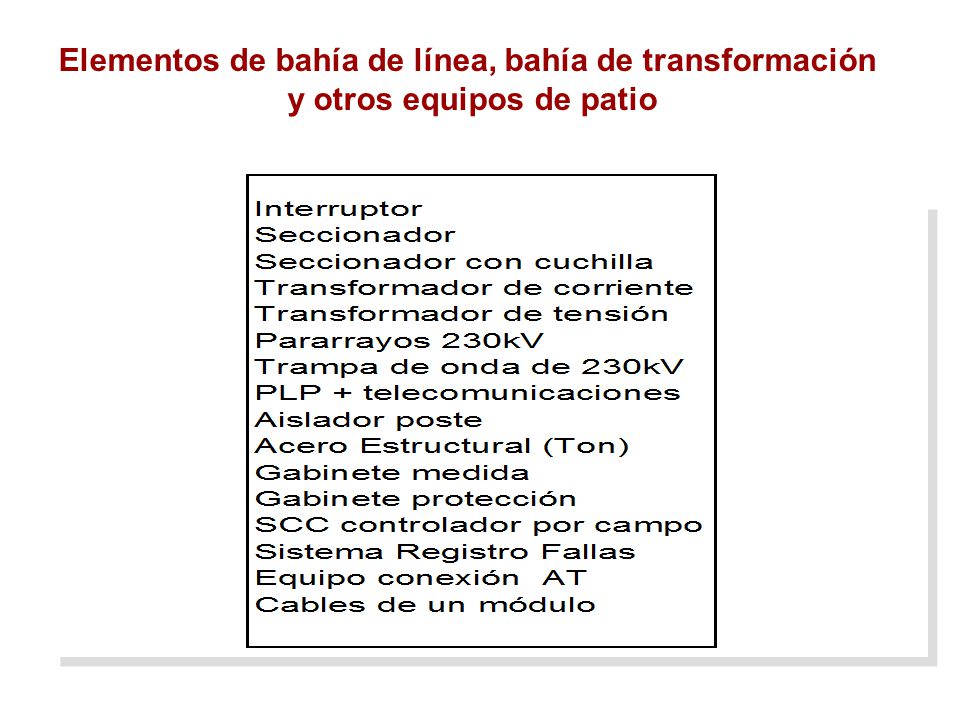

16 Elementos de bahía de línea, bahía de transformación
y otros equipos de patio

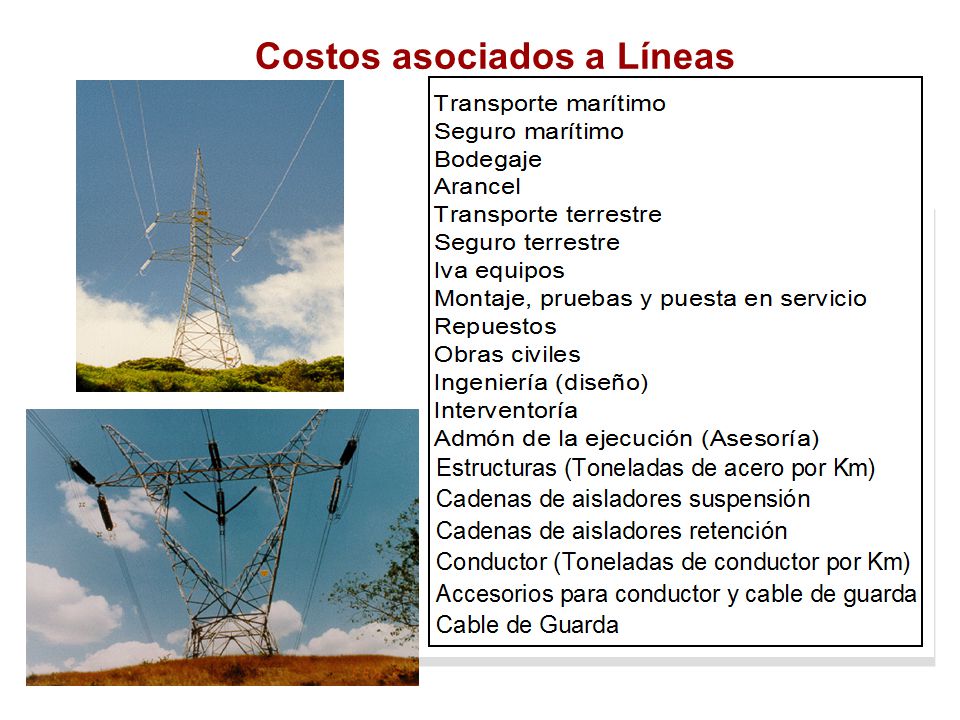

17 Costos asociados a Líneas

18 Costos asociados a subestaciones
Transporte Seguro Bodegaje Aranceles IVA Montaje, pruebas y puesta en servicio Repuestos Obras civiles (incluye costo de terreno) Ingeniería (Diseño) Interventoría Admón de la ejecución (Asesoría) Estructuras (Toneladas de acero por m2) Aisladores Conductores aluminio Barras y fleje de cobre Cables de acero Transformadores de corriente Transformadores de potencial Interruptores y seccionadores Elementos de comunicaciones Elementos de protección Transformadores Centro de control

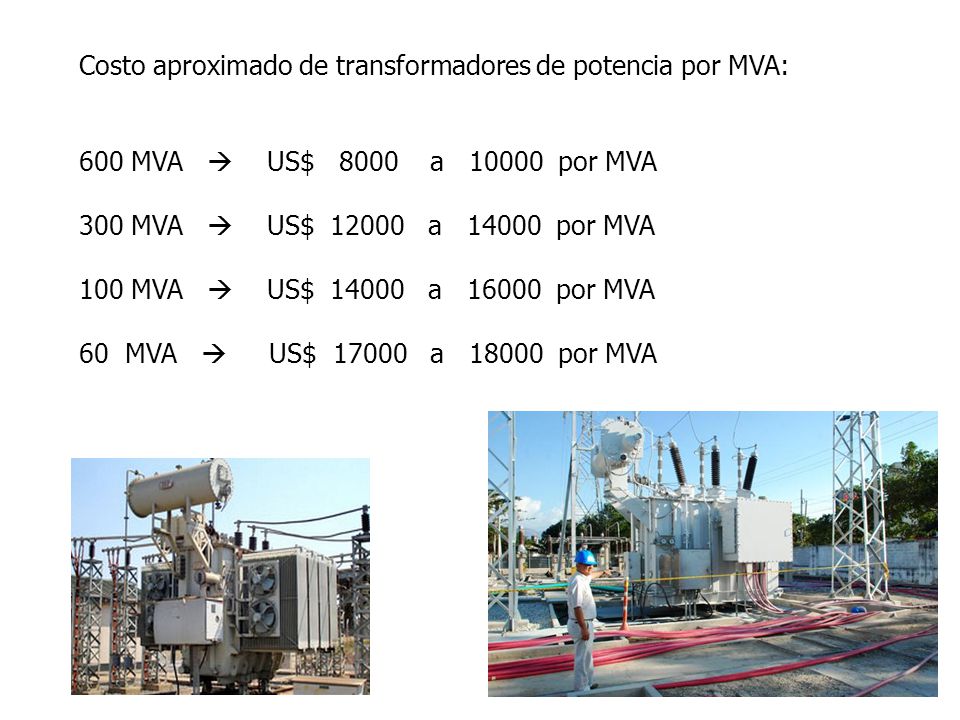

19 Costo aproximado de transformadores de potencia por MVA:
600 MVA  US$ a por MVA 300 MVA  US$ a por MVA 100 MVA  US$ a por MVA 60 MVA  US$ a por MVA

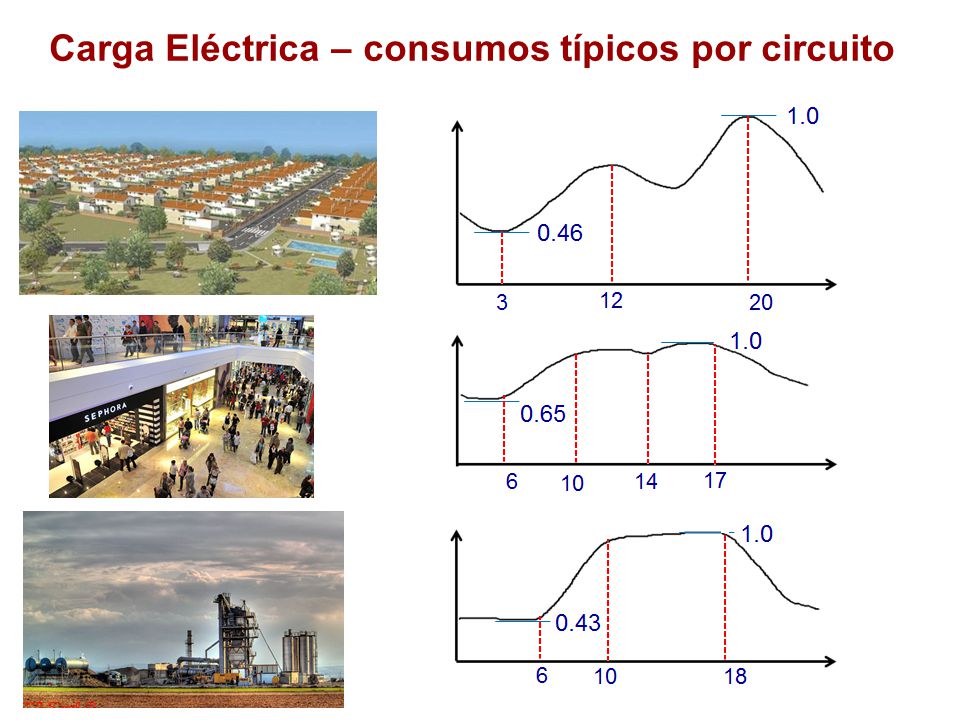

20 Carga Eléctrica – consumos típicos por circuito

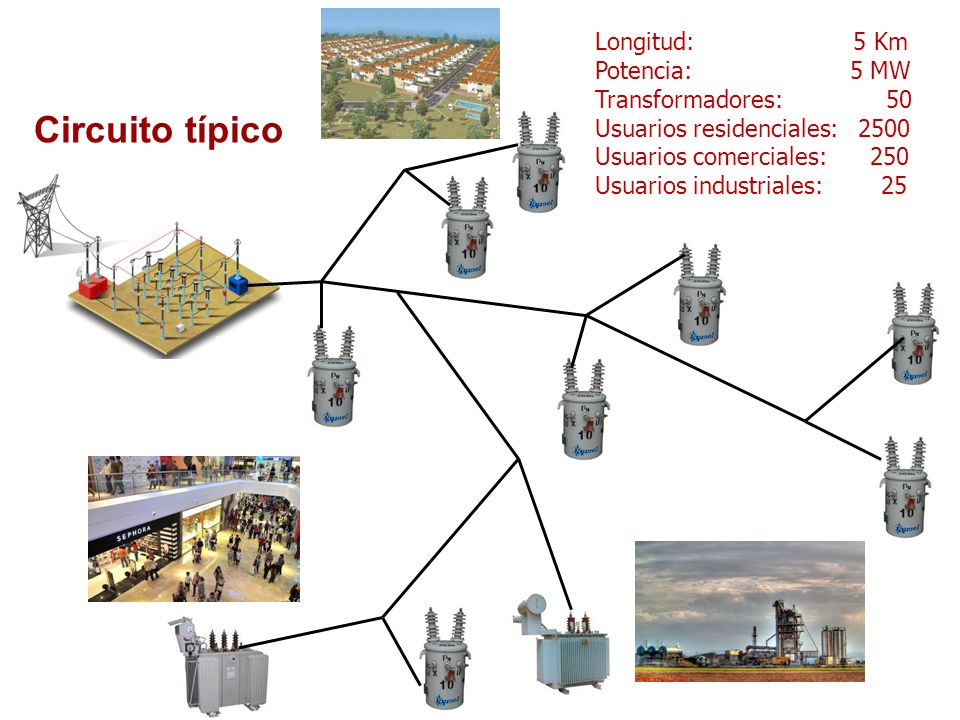

21 Circuito típico Longitud: 5 Km Potencia: 5 MW Transformadores: 50
Usuarios residenciales: Usuarios comerciales: Usuarios industriales: Circuito típico

22

23

24

25

26

27

28 Caso de estudio

29

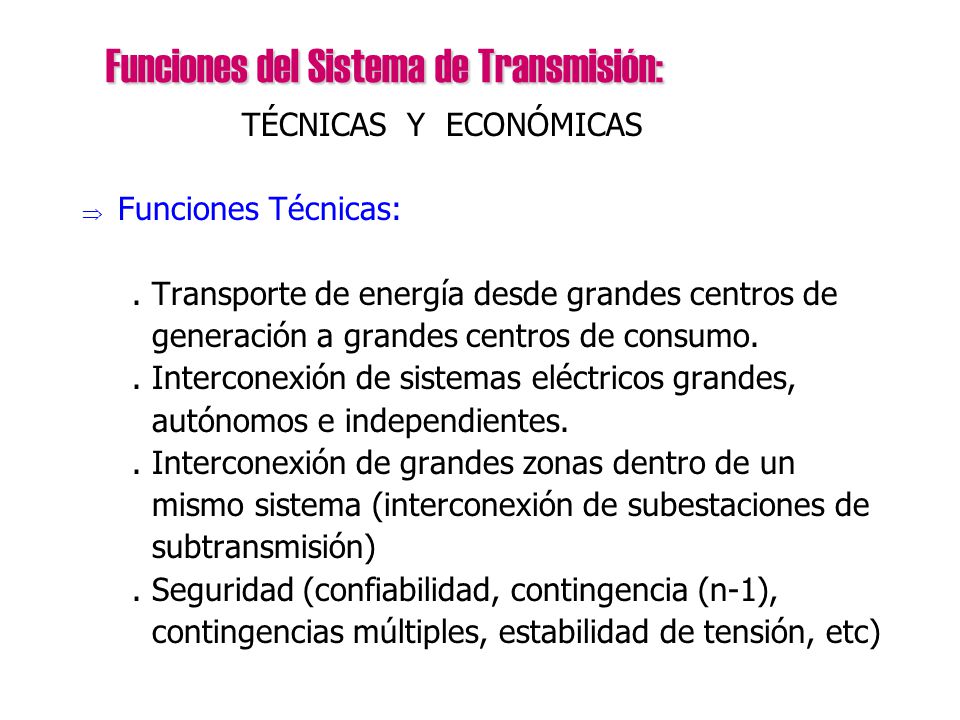

30 Funciones del Sistema de Transmisión:
TÉCNICAS Y ECONÓMICAS Funciones Técnicas: . Transporte de energía desde grandes centros de generación a grandes centros de consumo. . Interconexión de sistemas eléctricos grandes, autónomos e independientes. . Interconexión de grandes zonas dentro de un mismo sistema (interconexión de subestaciones de subtransmisión) . Seguridad (confiabilidad, contingencia (n-1), contingencias múltiples, estabilidad de tensión, etc)

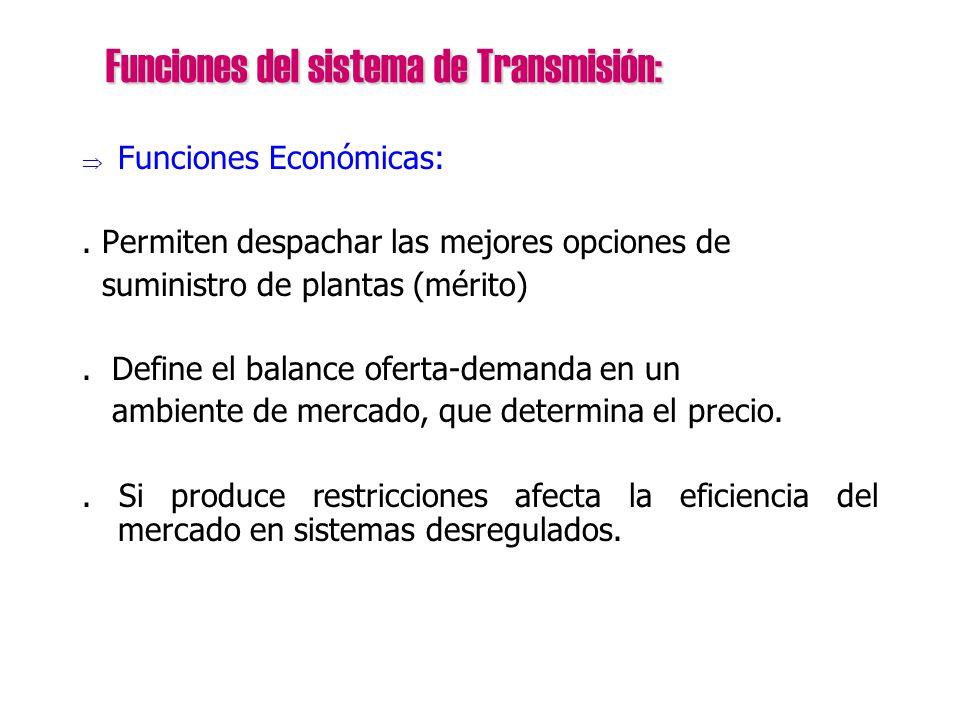

31 Funciones del sistema de Transmisión:
Funciones Económicas: . Permiten despachar las mejores opciones de suministro de plantas (mérito) . Define el balance oferta-demanda en un ambiente de mercado, que determina el precio. . Si produce restricciones afecta la eficiencia del mercado en sistemas desregulados.

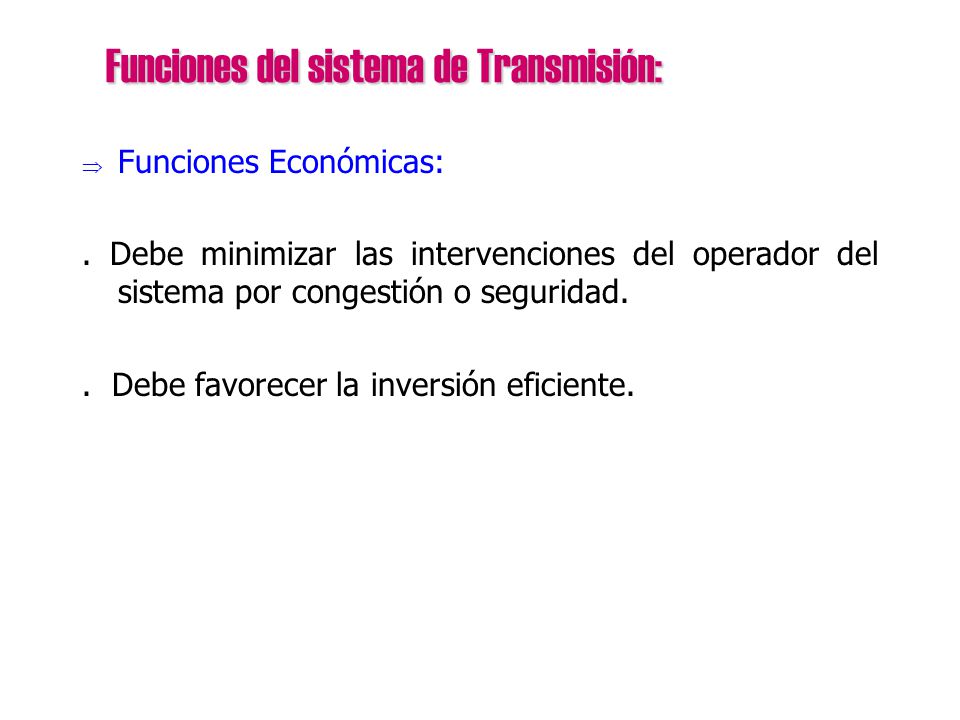

32 Funciones del sistema de Transmisión:
Funciones Económicas: . Debe minimizar las intervenciones del operador del sistema por congestión o seguridad. . Debe favorecer la inversión eficiente.

33

34
